Солнечная панель своими руками: пошаговая инструкция, подробное видео

Проектирование

Нужно произвести правильный расчет мощности панелей, инвертора и емкости аккумулятора. Для этого необходимо определиться, для чего вам нужна солнечная батарея? Если как источник резервного питания, то рассчитайте, какое время резервной работы должна обеспечивать станция, и какое оборудование будет подключено к резервной сети.

Если нужен основной источник энергии, вы должны посчитать, какое количество времени всего в день работает каждый из ваших электроприборов, затем умножить число часов на их мощность. В результате вы узнаете, сколько кВт/ч энергии в день они потребляют. После чего добавьте про запас 20–50%, т. е. умножить количество кВт/ч на 1,2–1,5. Если разделить это число на напряжение АКБ (12 или 24 В) – вы получите емкость (А/ч).

Количество элементов панели подбирается исходя из их мощности и среднесуточного количества часов, когда в ваших широтах светит солнце. То есть если вы за день потребляете 1 кВт/ч, а солнечный день длится в среднем 10 часов, при этом максимально яркий свет падает в течение 4–5 часов, значит:

P=W/(Hs*k),

где P – общая мощность батареи, W – потребляемая мощность, Hs – количество солнечных часов, k – коэффициент максимальной яркости света, т. е. если из 10 часов солнце светит 4 часа очень ярко, а остальное время идет на спад, то он равен 4/10 или 0,4.

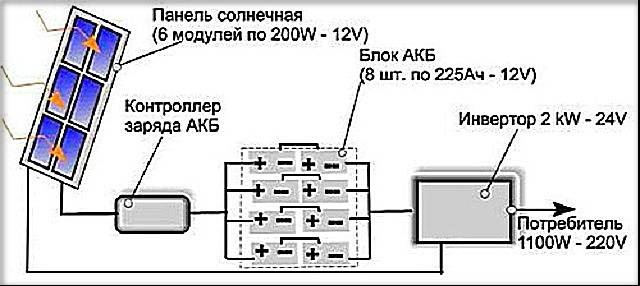

Инвертор подбирается исходя из количества работающей техники. В квартирах и домах на распределительных щитках установлены вводные автоматы на 16 А, это примерно 3.5 кВт, значит и инвертора такой мощности вам хватит с головой.

Последний шаг это монтаж всей установки. Самое сложное – это найти оптимальный угол наклона батареи. Нужно опытным путем определить угол, при котором наибольшую продолжительность времени солнечные лучи будут максимально приближены к перпендикулярному положению.

Монтаж корпуса

Стандартное изготовление одной солнечной батареи предполагает использование 36 элементов размером пластин 81×150 мм. При расчете размеров необходимо между элементами оставлять небольшое расстояние 3-5 мм, которое будет технологически учитывать изменения размеров основы в результате атмосферных воздействий. Размер заготовки с учетом допуска 835х690 мм с шириной уголка каркаса 35 мм.

Вначале берем алюминиевый уголок и выполняем заготовки, каркасные рамки размером 835х690 мм. Для крепления метизов в раме делают отверстия. Потом на внутреннюю поверхность уголка наносим силиконовый герметик, без пропусков

Это очень важно, чтобы не оставалось мест, незаполненных герметиком. В готовую раму кладем лист прозрачного материала: оргстекла, антибликового стекла или специального поликарбоната

Стекло или другой материал тщательно прижимаем и фиксируем. Для надежного крепления стекла используем метизы по периметру каркаса. Каркас для будущей солнечной батареи почти готов.

Варианты соединения солнечных панелей между собой

Особых проблем не возникает, если панель одна, также и вариант только один: подсоединяют к соответствующим разъемам узлов.

Если же фотоэлементов, секций — две или больше, то возможны несколько модификаций соединения солнечных панелей между собой:

  • параллельное соединение солнечных панелей. Подключаются между собой аналогичные по полярности клеммы. На выходе получаем 12 В;
  • последовательное соединение солнечных панелей: «+» первой панели к «−» второй. Оставшийся «−» первой и «+» второй — на контроллер. На выходе получим 24 В;
  • самая оптимальная схема последовательно-параллельная, комбинация. Предполагает наличие отдельных групп фотоэлементов. Внутри секции панели объединены параллельно. Сами же группы — последовательно. На выходе получим самый оптимальный результат.

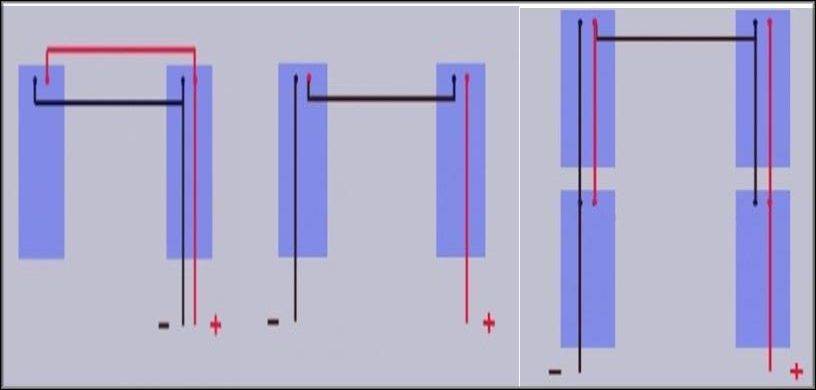

Ниже схематически параллельная, последовательная и смешанная схемы как правильно подсоединить панели между собой:

Шаг 1: Расчет нагрузки

Прежде, чем выбрать компоненты, необходимо рассчитать нагрузку приборов, которые будут подключаться к вашей солнечной электростанции и сколько времени они будут работать. Для этого нужно сделать следующее:

  1. Определите, какую технику (освещение, вентилятор, телевизор, насос и т.д.) вы будете подключать, и сколько времени (часов) она будет работать;
  2. Ознакомьтесь со спецификациями ваших приборов для определения их мощности;
  3. Рассчитайте величину потребляемого электричества в Ватт-часах (Вт*ч), которая равна произведению номинальной мощности ваших приборов (Вт) на время работы (ч).

Например Вы хотите включить какой-то прибор мощностью 10 ватт на 5 часов от солнечной панели. Количество потребленной электроэнергии будет: 10Вт х 5ч = 50Вт*ч. Таким же образом необходимо рассчитать общую величину потребляемой энергии, а именно рассчитать для каждого прибора и сложить полученные величины.

Пример: настольная лампа = 10Вт х 5ч = 50 Вт*ч + вентилятор = 50Вт х 2ч = 100Вт*ч, телевизор = 50Вт х 2ч = 100 Вт*ч, всего = 50 + 100 + 100 = 250 Вт*ч.

Когда закончите расчет нагрузки, пора приступать к выбору компонентов в соответствии с вашим требованием нагрузки.

Недостатки солнечных батарей

Теперь, когда панели своими руками стали еще доступнее, не все владельцы жилья стремятся обзавестись таким альтернативным источником электроэнергии. И для этого есть свои причины:

  • мощная и эффективная система требует большой площади, которая будет полностью открыта для прямого попадания солнечных лучей;
  • чтобы перекрыть все потребности в получаемой солнечной энергии нужно, чтобы гелиосистема была оснащена достаточно большим количеством панелей. Отсюда вытекает другая проблема — для размещения большого количества фотоэлементов нужны и большие площади, открытые для прямого солнечного излучения;
  • для нормального функционирования системы необходимо подобрать аккумуляторы, которые будут соответствовать мощностям гелиосистемы;

  • так как система совершенно малоэффективна в сумеречное время и абсолютно не работает ночью — необходимо дополнить ее аккумуляторами. Они накапливают энергию днем и отдают вечером или ночью;
  • так как аккумулятор для солнечных панелей будет, скорее всего, не один, а несколько, для них нужно отдельное помещение, которое к тому же должно отвечать всем нормам безопасности;
  • пока система новая, она будет работать с максимальной отдачей. Но погодные факторы — пыль, снег, дождь неизбежно будут снижать эффективность системы. Значит, все элементы нуждаются в периодической очистке, а для этого к ним должен быть удобный доступ;
  • на сегодня самые эффективные системы, которые собраны из пленочных фотоэлементов из тонких полимеров на основе теллурида кадмия. Но применение таких дорогостоящих компонентов в самодельных домашних системах абсолютно не рентабельно.

Что влияет на эффективность солнечных батарей

Чтобы не удивляться тому, что солнечные батареи работают с разной эффективностью в различные периоды, необходимо выделить факторы, которые влияют на КПД системы. Причем названные ниже моменты действуют на солнечные батареи всех типов, но с различной интенсивностью.

  • При повышении температуры производительность любых фотоэлементов панелей снижается.
  • При частичном затемнении, например, если солнце попадает только на часть панели, а какое-то количество элементов остается неосвещенным, выходное напряжение падает за счет потерь неосвещенных пластин.
  • Панели, оснащенные линзами для концентрирования излучения, становятся совершенно неэффективными в облачную погоду, так как пропадает эффект фокусирования потока света.
  • Для достижения высокой эффективности работы солнечной батареи необходим правильный подбор сопротивления нагрузки. Поэтому панели подключаются не напрямую к приборам или аккумулятору, а через управляющий системой контролер, который обеспечит оптимальный режим функционирования батареи.

Почему люди стали задумываться об альтернативной энергии?

Потому, что желают иметь запасной источник электроснабжения.

Прежде, чем приступить к сооружению солнечной батареи своими руками в домашних условиях, нужно четко определиться для чего проводится работа. Если делается она в целях экономии, то нужно понимать, что окупаемость конструкции из подручных средств, собранной своими руками, зависит от себестоимости используемых материалов. С другой стороны, экономия на расходных материалах приводит к снижению срока службы. Значит, искать нужно «золотую середину».

В самом бюджетном варианте потребуются:

  • алюминиевый уголок;
  • стекло;
  • фотоэлементы и проводники;
  • диоды и материал для каркаса;
  • герметик;
  • мультиметр;
  • паяльник;
  • олово;
  • флюс;
  • шины для пайки;
  • герметик
  • шурупы;
  • краску и оплетку для изоляции кабеля.

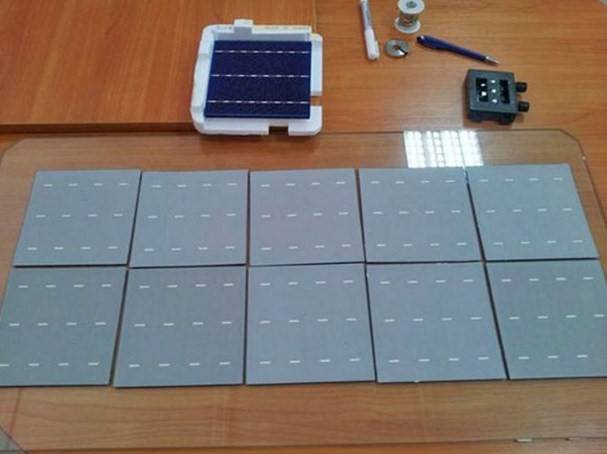

Выбор фотоэлементов

Любая солнечная батарея для дома сделанная своими руками, будет в любом случае стоить значительно ниже, чем заводская. У известных производителей производится тщательный отбор фотоэлементов, в процессе которого отсеиваются заготовки, имеющие пониженные или нестабильные показатели. Поверхность готовых изделий покрывается специальным стеклом, снижающим отражение света, отсутствующим в свободной продаже. В производстве применяются многие другие методы исследования пластинок, совершенно не подходящие для домашних условий.

Однако, солнечная батарея своими руками вполне может быть изготовлена, а полученные самоделки обладают хорошей работоспособностью и не столь заметно отличаются от изделий промышленного производства. Зато экономия денежных средств получается практически в два раза, и в определенных условиях делать панели не только целесообразно, но и выгодно.
Следовательно, основная цель на стадии подготовки заключается в правильном выборе наиболее подходящих фотоэлементов. По техническим причинам пленочные или аморфные изделия можно сразу же исключить и остановиться на пластинках их кремниевых кристаллов. В самых первых домашних опытах рекомендуется воспользоваться более дешевыми элементами из поликристаллов и лишь потом переходить к работе с монокристаллическими кремниевыми материалами.

Приобрести фотоэлементы для солнечной батареи возможно на известных зарубежных торговых площадках, таких как Алиэкспресс, Амазон и других. Они находятся там в свободной продаже в виде отдельных пластинок с различной производительностью и габаритными размерами, что позволяет собрать солнечную панель требуемой мощности.

Кроме того, существуют бракованные изделия, относящиеся к так называемому классу В, имеющие различные повреждения в виде небольших сколов и трещин. На производительность это почти не влияет, зато их стоимость значительно ниже, поэтому они чаще всего используются в самодельных гелиосистемах.

Выбор пластинок прежде всего осуществляется по их внешнему виду. Монокристаллические элементы имеют однотонную поверхность темно-синего цвета, на которой расположена хорошо заметная электродная сетка. В поликристаллических пластинках поверхность покрыта более светлым узором, образованным многочисленными мелкими кристалликами. Подробнее чем отличаются монокристаллические панели от поликристаллических читайте здесь https://electric-220.ru/news/monokristallicheskie_i_polikristallicheskie_solnechnye_batarei/2018-12-26-1624

Преимущества и недостатки солнечной батареи

У солнечных батарей есть как преимущества, так и недостатки. Если бы были только одни плюсы от применения фотоэлектрических преобразователей, весь мир давно бы уже перешел на этот вид получения электроэнергии.

Преимущества:

  1. Автономность источника питания, нет зависимости от перебоев напряжения в централизованной электросети.
  2. Отсутствие абонентской платы за использование электроэнергией.

Недостатки:

  1. Высокая себестоимость оборудования и элементов.
  2. Зависимость от солнечного освещения.
  3. Возможность повреждения элементов солнечной батареи вследствие неблагоприятных погодных условий (град, буря, ураган).

В каких случаях целесообразно использовать установку на фотоэлектрических элементах:

  1. Если объект (дом или дача) находится на большом удалении от линии электропередач. Это может быть загородный коттедж в сельской глубинке.
  2. Когда объект расположен в южном солнечном районе.
  3. При совмещении различных видов энергии. Например, отопление частного дома с помощью печного отопления и солнечной энергии. Себестоимость маломощной солнечной станции будет не столь высока, и может быть экономически оправдана в данном случае.

Начинаем собирать солнечную панель

Сейчас можно найти массу предложений о том, как и из чего можно собрать солнечные панели. Способов много, и выбрать можно по своему предпочтению. В данном материале рассматриваются базовые принципы, которые необходимо использовать, изготавливая солнечные батареи своими руками.


Переменный ток

Также можно встретить описание сетей на солнечной энергии, использующих панели из 36 элементов. Каждая из панелей имеет мощность около 65 Ватт. Солнечная батарея для дачи или небольшого частного дома может состоять из 15 таких панелей, которые способны вырабатывать до 5 кВт в час общей электрической мощности, имея собственную мощность в 1 кВт.

Проект системы и выбор места

Проект гелиосистемы включает в себя расчёты необходимого размера солнечной пластины. Как было сказано выше, размер батареи, как правило, ограничен дорогостоящими фотоэлементами.

Гелиобатарея должна устанавливаться под определённым углом, который обеспечил бы максимальное попадание на кремниевые пластины солнечных лучей. Наилучший вариант – батареи, которые могут менять угол наклона.

Место установки солнечных пластин может быть самым разнообразным: на земле, на скатной или плоской крыше дома, на крышах подсобных помещений.

Угол наклона будет зависеть от месторасположения дома, времени года и климата. Желательно, чтобы у батареи была возможность менять угол наклона вслед за сезонными изменениями высоты солнца, т.к. максимально эффективно они работают при падении солнечных лучей строго перпендикулярно поверхности.


Для европейской части стран СНГ рекомендуемый угол стационарного наклона 50 – 60 º. Если в конструкции предусмотрено устройство для изменения угла наклона, то в зимний период лучше располагать батареи под 70 º к горизонту, в летнее время под углом 30 º

Расчёты показывают, что 1 квадратный метр гелиосистемы даёт возможность получить 120 Вт. Поэтому путём расчетов можно установить, что для обеспечения среднестатистической семьи электроэнергией в количестве 300 кВт в месяц необходима гелиосистема минимум в 20 квадратных метров.

Солнечная батарея может использоваться в качестве резервного энергоисточника при частом отключении централизованного энергоснабжения. Для автоматического переключения необходимо предусмотреть систему бесперебойного питания.

Подобная система удобна тем, что при использовании традиционного источника электроэнергии одновременно производится зарядка аккумулятора гелиосистемы. Оборудование обслуживающее гелиобатарею размещается внутри дома, поэтому необходимо предусмотреть для него специальное помещение.


Размещая батареи на наклонной крыше дома, не забывайте об угле наклона панели, идеальный вариант, когда у батареи есть устройство для сезонного изменения угла наклона

Можно ли сделать преобразователь солнечной энергии своими руками?

Мастеровые люди, обладающие обширными познаниями в электронике, могут сделать фотоэлементы для преобразования солнечной энергии в электрическую и самостоятельно. Для этого используются кремневые диоды, вернее их кристаллы, освобожденные из корпусов. Процесс этот трудоемкий, и начинать его или нет, каждый решает самостоятельно. Можно брать диоды, использующиеся в мостовых схемах выпрямителей напряжения и стабилизаторах – Д226, КД202, Д7 и др. Находящийся в этих диодах полупроводниковый кристалл при попадании на него солнечного света становится источником тока, точно так же как и фотопластинка. Но добраться до него и при этом его не повредить – довольно сложный и кропотливый процесс.

Всем, кто решится заняться созданием элементов для преобразователя самостоятельно, стоит запомнить следующее – если удалось аккуратно разобрать и спаять батарею, состоящую всего из двадцати диодов марки КД202 по схеме из параллельно соединенных 5 групп, то можно получить напряжение около 2 В с током до 0,8 Ампера. Этой мощности хватит лишь на питание небольшого радиоприемника, имеющего в своей схеме всего один или два транзистора. Но чтобы из них получилась полноценная солнечная батарея для дачи, нужно очень сильно постараться. Огромный труд, большие площади, громоздкость конструкции делает это занятие бесперспективным. Но для маленьких приборов и гаджетов это вполне подходящая конструкция, которую могут сделать все, кто любит заниматься электротехникой.

Транзисторы, как основа световых элементов

Транзисторы подходят под нашу цель, так как внутри у них располагается довольно большой кремневый полупроводниковый элемент, который и будет использоваться для производства электричества. Лучше всего остановить свой выбор на транзисторах типа КТ или П.

Начинаем работу. В первую очередь срезаем металлическую крышку с необходимого количества радиодеталей. Это сделать проще, если зажать транзистор в тисках и произвести срез аккуратно ножовкой по металлу. Внутри вы увидите пластину. Это и есть главная часть нашего будущего устройства. Он будет служить нам фотоэлементом.

Деталь будет иметь три контакта: база, эмиттер и коллектор. Во время сборки выбирайте коллекторный переход в связи с наибольшей разностью потенциалов.

Своими руками сборку лучше делать на ровной поверхности из любого диэлектрического материала.

Те транзисторы, которые вы собираетесь использовать при создании солнечных батарей, перед работой следует проверить. Для этих целей берем простой мультиметр. Необходимо переключить прибор в режим измерения тока, включить его между базой и коллектором или эмиттером транзистора. Снимаем показатель – обычно прибор демонстрирует небольшой ток — доли миллиампера, реже чуть больше 1 мА. Далее переключаем прибор в режим измерения напряжения (предел 1-3 В), и получаем значение выходного напряжения (оно составит порядка нескольких десятых долей вольта). Транзисторы желательно группировать с близкими значениями выходных напряжений.

Принцип расчёта мощности батареи

Для расчёта необходимой мощности самодельной электрической гелиосистемы необходимо знать месячное потребление электроэнергии. Определить это параметр легче всего — количество потребляемого электричества в киловатт-часах можно посмотреть по счётчику или узнать, заглянув в счета, которые регулярно присылает энергосбыт. Так, если затраты составляют, например, 200 кВт×ч, то солнечная батарея должна вырабатывать в день примерно 7 кВт×ч электроэнергии.

В расчётах следует учитывать, что солнечные панели генерируют электричество только в светлое время суток, причём их производительность зависит как от угла Солнца над горизонтом, так и погодных условий. В среднем до 70% всего количества энергии вырабатывается с 9 часов утра до 16 часов вечера и при наличии даже небольшой облачности или дымки мощность панелей падает в 2–3 раза. Если же небо затянут сплошные облака, то в лучшем случае вы сможете получить 5–7% от максимальных возможностей гелиосистемы.

По графику энергоэффективности солнечной батареи видно, что основная доля генерируемой энергии приходится на время от 9 до 16 часов

Учитывая всё вышесказанное, можно подсчитать, что для получения 7 кВт×ч энергии при идеальных условиях понадобится массив панелей мощностью не менее 1 кВт. Если же учитывать уменьшение производительности, связанное с изменением угла падения лучей, погодные факторы, а также потери в аккумуляторах и преобразователях энергии, то этот показатель необходимо увеличить как минимум на 50–70 процентов. Если брать в расчёт верхний показатель, то для рассматриваемого примера будет нужна солнечная панель мощностью 1.7 кВт.

Дальнейший расчёт зависит от того, какие фотоэлементы будут использоваться. Например, возьмём упоминаемые ранее поликристаллические элементы 3˝×6˝ (площадь 0,0046 кв. м) с напряжением 5 В и силой тока до 3 А. Чтобы набрать массив фотоэлементов с выходным напряжением 12 В и силой тока, равной 1 700 Вт/12 В = 141 А понадобится соединить 24 элемента в ряд (последовательное соединение позволяет суммировать напряжение) и использовать 141 А/ 3 А = 47 таких ряда (1 128 пластин). Площадь батареи при максимально плотной укладке составит 1 128 х 0.0046 = 5.2 кв. м

Для того чтобы накопить и трансформировать солнечную энергию в привычные 220 Вольт понадобится массив аккумуляторов, контроллер заряда и повышающий инвертор

Для накопления электричества используются аккумуляторы с напряжением 12 В, 24 В или 48 В, причём их ёмкости должно хватать для того, чтобы вместить те самые 7 кВт×ч энергии. Если брать распространённые 12-вольтовые свинцовые батареи (далеко не самый лучший вариант), то их ёмкость должна быть не менее 7 000 Вт×ч/12 В = 583 А×ч, то есть три больших аккумулятора по 200 ампер-часов каждый. Следует учитывать, что КПД аккумуляторных батарей составляет не более 80%, а также то, что при преобразовании напряжения инвертором в 220 В будет теряться от 15 до 20% энергии. Следовательно, придётся докупить как минимум ещё один такой же аккумулятор для компенсации всех потерь.

Принцип работы

Если вы раньше особо не вникали в вопрос, как сделать солнечную батарею, то в первую очередь следует понять принцип ее работы. Если понять принцип, как она работает, то и вопрос, как ее сделать своими руками, не поставит вас в тупик. На самом деле ее конструкция вполне проста.

Как мы писали выше, солнечная батарея (СБ) — это некоторое количество фотоэлектрических преобразователей энергии, сделанных из кремния для генерации постоянного тока. Все элементы соединены и установлены в контейнере.

Преобразователи бывают трёх видов:

  • монокристаллические;
  • поликристаллические;
  • аморфные или тонкопленочные.

Фотоэлектрический эффект представляет собой следующее: свет от Солнца падает на фотоэлементы, после чего выбивает свободные электроны с последних орбит каждого атома кремниевой пластины. Свободные электроны начинают перемещаться между электродами, тем самым вырабатывая постоянный ток. Постоянный ток, в свою очередь, преобразовывается в переменный, которым и будет оснащаться здание.

схема преобразования солнечной энергии в элементах

Технические характеристики: на что обратить внимание

В сертифицированных солнечных батареях всегда указывается рабочий ток и напряжение, а также напряжение холостого хода и ток КЗ. При этом стоит учесть, что все параметры обычно указываются для температуры +25°C. В солнечный день на крыше батарея разогревается до температур, значительно превышающих эту цифру. Это объясняет наличие большего рабочего напряжения.

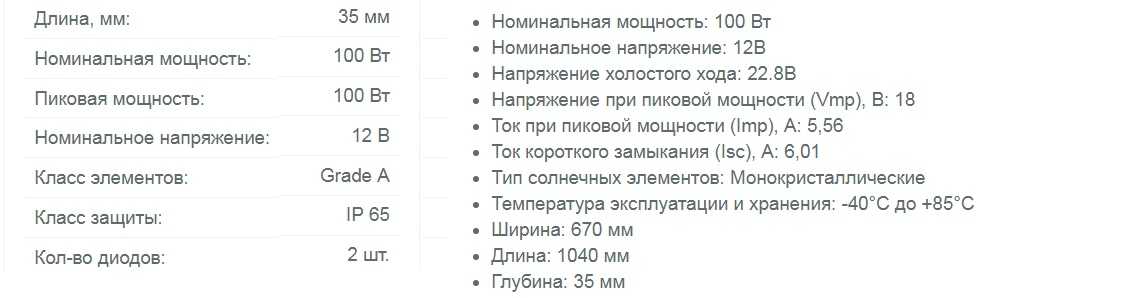

Пример технических характеристик солнечных батарей для дома

Также обратите внимание на напряжение холостого хода. В нормальных батареях оно порядка 22 В

И все бы ничего, но если проводить работы на оборудовании не отключив солнечные батареи, напряжение холостого ходы выведет из строя инвертор или другую подключенную технику, не рассчитанную на подобный вольтаж. Потому при любых работах — переключении проводов, подключении/отключении аккумуляторов и т.д. и т.п — первое что вы должны сделать — отключить солнечные батареи (снять клеммы). Перебрав схему, их подключаете последними. Такой порядок действий сохранит вам много нервов (и денег).

Где можно взять фотоэлементы и можно ли их заменить чем-то другим

Купить пригодные для сборки солнечной панели монокристаллические или поликристаллические пластины сегодня не является проблемой. Вопрос в том, что сама идея самодельного генератора бесплатного электричества предполагает результат, который будет значительно дешевле заводского аналога. Если же покупать фотоэлектрические модули на месте, то много сэкономить не получится.

На зарубежных торговых площадках солнечные элементы представлены в широком ассортименте — можно купить как единичное изделие, так и набор всего необходимого для сборки и подключения солнечной батареи

За разумную цену солнечные элементы можно найти на зарубежных торговых площадках, например, eBay или AliExpress. Там они представлены в широком ассортименте и по вполне доступным ценам. Для нашего проекта подойдут, например, распространённые поликристаллические пластины размером 3х6 дюймов. При идеальных условиях они могут генерировать электрический ток напряжением 0.5 В и силой до 3 А, то есть 1.5 Вт электрической мощности.

Выбирая фотоэлектронные модули, вы увидите элементы различного типа и размера. Не думайте, что чем больше площадь их поверхности, тем выше напряжение они производят. Это не так. Элементы одного типа генерируют одинаковое напряжение независимо от габаритов. Чего не скажешь о силе тока — здесь размер имеет решающее значение.

Хоть в качестве фотоэлементов и можно использовать морально устаревшую компонентную базу, вскрытые диоды и транзисторы имеют слишком низкое напряжение и силу тока — понадобятся тысячи таких устройств

Сразу же хочется предупредить о том, что нет смысла искать аналог среди различных подручных электронных устройств. Да, получить работающий фотоэлектронный модуль можно из мощных диодов или транзисторов, извлечённых из старого радиоприёмника или телевизора. И даже сделать батарею, соединив несколько таких элементов в цепочку. Однако запитать подобной «солнечной панелью» что-либо мощнее калькулятора или светодиодного фонаря не удастся ввиду слишком слабых технических характеристик единичного модуля.

Сборка корпуса

Самый простой корпус для панели домашней солнечной батареи изготавливают из фанеры или листового пластика:

  • Вырезают по размеру лист, к которому крепят панель.
  • По периметру листа крепят саморезами или на клей небольшие бортики высотой чуть больше толщины панели.
  • Сверлят отверстия под выходной кабель с клеммами для подключения аккумулятора.
  • Подключают к панели кабель через диод Шотки (это надо, чтобы обезопасить аккумулятор от короткого замыкания).
  • Сверху накрывают лист светопрозрачным листом — оргстеклом или монолитным поликарбонатом. Крепят его к бортам саморезами.

В качестве средства повышения эффективности панели из одного блока иногда используют алюминиевые банки. Такая солнечная батарея своими руками выглядит так:
В этой конструкции донышко от алюминиевой банки выполняет роль вогнутого зеркала, которое «собирает» в фокусе отраженные лучи света.

Даже если кристалл полупроводника не лежит в главном фокусе, он все равно расположен на главной оптической оси, а это уже увеличивает концентрацию светового потока. Но такая конструкция оправдана в случае, если размеры панели не имеют значения, а количество диодов или транзисторов ограничено.

Описанные выше схемы не могут служить в качестве источника альтернативной энергии для подключения сколь значимого по мощности потребителя.

Какие фотоэлементы лучше всего подходят для солнечной батареи и где их можно найти

Изготовленные кустарным способом солнечные панели всегда будут находиться на шаг позади своих заводских собратьев, и на то есть несколько причин. Во-первых, известные производители тщательно отбирают фотоэлементы, отсеивая ячейки с нестабильными или сниженными параметрами. Во-вторых, при изготовлении гелиоэлектрических батарей используется специальное стекло с повышенным светопропусканием и сниженной отражающей способностью — найти такое в продаже практически невозможно. И в-третьих, прежде чем приступать к серийному выпуску, все параметры промышленных образцов обкатывают с использованием математических моделей. В итоге минимизируется влияние нагрева ячеек на КПД батареи, улучшается система отвода тепла, находится оптимальное сечение соединяющих шин, исследуются пути снижения скорости деградации фотоэлементов и т. д. Решать подобные задачи, не имея оборудованной лаборатории и соответствующей квалификации, невозможно.

Низкая стоимость самодельных солнечных батарей позволяет построить установку, позволяющую полностью отказаться от услуг энергокомпаний

Тем не менее сделанные своими руками солнечные батареи показывают неплохие результаты производительности и не так уж и сильно отстают от промышленных аналогов. Что же касается цены, то здесь мы имеем выигрыш более чем в два раза, то есть при одинаковых затратах самоделки дадут в два раза больше электроэнергии.

Учитывая всё вышесказанное, вырисовывается картина того, какие фотоэлементы подходят под наши условия. Плёночные отпадают по причине отсутствия в продаже, а аморфные — из-за короткого срока службы и низкого КПД. Остаются ячейки из кристаллического кремния. Надо сказать, что в первом самодельном устройстве лучше использовать более дешёвые «поликристаллы». И только обкатав технологию и «набив руку», следует переходить на монокристаллические ячейки.

Для обкатки технологий подойдут дешёвые некондиционные фотоэлементы — как и качественные устройства, их можно купить на зарубежных торговых площадках

Что касается вопроса, где взять недорогие солнечные элементы, то их можно найти на зарубежных торговых площадках типа Taobao, Ebay, Aliexpress, Amazon и др. Там они продаются как в виде отдельных фотоэлементов различных размеров и производительности, так и готовыми наборами для сборки солнечных панелей любой мощности.

Можно ли заменить фотоэлектрические пластины чем-то другим

Редко у какого домашнего мастера не найдётся заветной коробочки со старыми радиодеталями. А ведь диоды и транзисторы от старых приёмников и телевизоров являются всё теми же полупроводниками с p-n-переходами, которые при освещении солнечным светом вырабатывают ток. Воспользовавшись этими их свойствами и соединив несколько полупроводниковых приборов, можно сделать самую настоящую солнечную батарею.

Для изготовления маломощной солнечной батареи можно использовать старую элементную базу полупроводниковых приборов

Внимательный читатель сразу же спросит, в чём подвох. Зачем платить за фабричные моно- или поликристаллические ячейки, если можно использовать то, что лежит буквально под ногами. Как всегда, дьявол скрывается в деталях. Дело в том, что самые мощные германиевые транзисторы позволяют получить на ярком солнце напряжение не более 0.2 В при силе тока, измеряемой микроамперами. Для того чтобы достичь параметров, которые выдаёт плоский кремниевый фотоэлемент, понадобится несколько десятков, а то и сотен полупроводников. Сделанная из старых радиодеталей батарея сгодится разве что для зарядки кемпингового светодиодного фонаря или небольшого аккумулятора мобильного телефона. Для реализации более масштабных проектов, без покупных солнечных ячеек не обойтись.

Неординарные батареи из подручных средств

Для сборки солнечной батареи совсем не обязательно использовать покупные элементы. Можно обойтись подручными средствами. Будут рассмотрены только те, которые реально вырабатывают электроэнергию, а не только дают тепло от солнечных лучей, наподобие конструкций из пивных банок.

  1. Использование полупроводниковых транзисторов или диодов. Для этого дается максимальный доступ света к пластинам PN-перехода в составе этих элементов. Диоды можно использовать «как есть», а вот у транзисторов придется снять защитную крышку, к примеру, сточив ее. Собрав конструкцию с последовательными и параллельными связками этих полупроводников, можно добиться необходимых характеристик генерации.
  2. Получить ток можно и в процессе освещения поверхности медной фольги. Для этого два широких выреза ее помещают в прозрачную емкость, чтобы на их поверхность падало как можно больше солнечного излучения. Соприкасаться они не должны. Контакт от одной будет плюсом, второй – минусом. Полярность можно проверить опять же мультиметром. Для запуска всей системы в действие внутреннюю поверхность сосуда заполняют раствором соленой воды.

Солнечная батарея из медной фольги
