1 Принцип действия, конструкция и система защиты

Бойлер обычно применяют, когда невозможно наладить в помещении центральное отопление или же когда оно часто отключается. Накопительный водонагреватель при этом остается единственной возможностью получить горячую воду для бытовых нужд.

Данное устройство просто в установке и эксплуатации, не требует соблюдения каких-либо норм и может обслуживаться человеком, не имеющим специальных познаний. При этом оно не зависит от работы местной электросети и в некоторых случаях может поставлять потребителям подогретую воду даже тогда, когда электричество отключено.

Устройство для нагрева воды

Рекомендуем ознакомиться

• Как установить предохранительный клапан для бойлера
• Правильная установка водонагревателя своими руками
• Особенности водонагревателя из нержавейки

Схема проточного водонагревателя включает следующие конструктивные компоненты:

• нагревательный элемент (ТЭН);
• термостат, применяемый для регулировки подогреваемой воды;
• стальной бак с внутренним покрытием из эмали;
• система трубопроводов.

Подготовка прибора к работе

Для подготовки водонагревателя к работе необходимо удалить из вторичного контура скопившийся в нем воздух, иначе при нагревании воздушные пузырьки будут перемещаться по теплоносителю и станут причиной неприятного шума.

Для этого нужно до отказа заполнить водонагревательный контур водой. При этом до полного наполнения емкости кран с горячей водой остается открытым.

По завершению монтажных работ и подключения аппарата еще раз проверяем качество соединений всех узлов и проводим пробный запуск прибора

Накопительный электронагреватель – практичное решение для обеспечения дома горячей водой. Разные типы устройства могут быть подключены как к водопроводу, так и к накопительному баку с водой или насосу.

Монтаж оборудования может быть проведен самостоятельно, особенно если у домашнего мастера есть опыт проведения сантехнических работ

Важно точно соблюдать инструкции производителя и правильно провести монтаж и подключение нагревателя

Только тогда устройство будет служить своему владельцу долго и бесперебойно.

Нюансы эксплуатации

Водонагреватели проточного типа прельщают многих потребителей тем, что у них нет ограничения в использовании объема горячей воды, особенно удобно установить его в душевой кабинке — принимай водные процедуры сколько угодно.

Не всем известно, что установка такого устройства требует ответственности, потому что изделие относится к приборам большой мощности, здесь требуется обязательная прокладка отдельной линии подключения. Монтаж линии и подключение изделия могут проводить только специалисты, при самостоятельной установке вы можете обесточить не только свою квартиру, но и многоквартирный дом.

Чтобы проточный водонагреватель служил долгое время и не огорчал вас частыми поломками, необходимо строго выполнять рекомендации производителя и обращать внимание на такие моменты:

• монтаж изделия надо делать рядом с местом использования для сокращения потерь тепловой энергии;
• при наличии в вашем регионе сильно жесткой воды установите специальные защитные фильтры, чтобы обезопасить внутренние детали от накипи;
• ни в коем случае не устанавливайте изделие на неотапливаемой даче;
• в ванной комнате устройство расположите таким образом, чтобы на корпус не смогли попасть брызги;
• при низком давлении используйте изделие на средней температуре — иначе автоматика просто не включится.

Перед первым запуском внимательно выполните следующие действия.

Проверьте наличие воды в домашнем водопроводе и уровень ее напора — он должен быть достаточным. При слабом напоре придется отказаться от использования до лучших времен.
При низком нагревании потока воды выставьте необходимую температуру с помощью кнопок на панели управления.
После окончания принятия душа кран нужно перекрыть, изделие отключить от сети.

Помните! Во многих моделях проточных водонагревателей сделанные настройки сохраняются, поэтому при последующем включении аппарат выдаст настроенную вами температуру воды.

Перед тем как идти в магазин за долгожданной покупкой проверьте качество проводки в доме: старые дома рассчитаны только на 3 кВт/ч на квартиру, поэтому для подключения придется менять всю проводку до распределительного электрощита. Пользователям, которые живут в новых многоэтажных домах, да еще и с электроплитами, повезло: здесь на квартиру допуск выше и начинается от 10 кВт/ч, но это не означает, что вы можете одновременно включить сразу несколько электрических приборов.

В заключение несколько слов об отечественном электрическом проточном водонагревателе Etalon Copper 350 комбинированного типа: кран и шланг для душа с насадкой. Вес конструкции всего 2 кг, габариты — 240х160х95, мощность до 3,5 кВт, максимальная температура нагревания водного потока — 650C, производительность — 3,5 л/м. По своим характеристикам он не уступает зарубежным аналогам и стоит недорого — 2440 рублей, а комплектующие в случае замены найти будет гораздо проще.

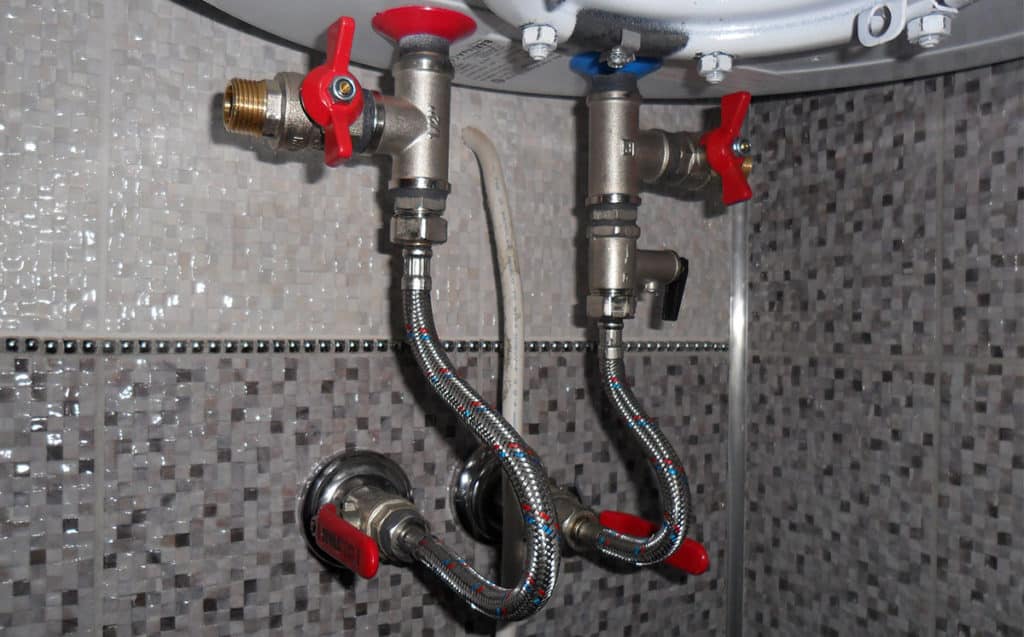

Общая схема подключения к водопроводу

Подключение бойлера к водопроводу из любого вида труб проводится по одной общей схеме.

Подача холодной воды (сверху вниз):

1. Монтаж «американки» к патрубку подачи воды бойлера – один из самых простых и надежных вариантов подключения бойлера. В случае необходимости демонтажа водонагревателя, отсоединить его от водопровода можно за несколько минут.
2. Монтаж латунного тройника с краном для слива воды. Эта деталь не является обязательным условием при подключении бойлера. Но для удобства спуска воды из бойлера – это отличный и долговечный вариант.
3. Монтаж системы безопасности – обязательное условие подключения бойлера к водопроводу. Система включает в себя:

Схема подачи воды в бойлер

• обратный клапан – предотвратит отток горячей воды из бойлера в случае падения напора подачи холодной воды или ее полного отсутствия;
• предохранительный клапан – в случае повышения давления внутри резервуара бойлера, через этот клапан автоматически сбрасывается излишек воды для снижения внутреннего давления.

Внимание! Система безопасности в комплекте водонагревателя не всегда надежная. Чтобы обезопасить себя от неприятностей, приобретите надежный обратный и «срывной» клапан.

Важность системы безопасности сложно переоценить

Так отсутствие обратного клапана в случае отключения подачи воды (например, ремонт магистрали) приведет к опустошению бака. При этом тэны будут все так же греть, что приведет к выходу их из строя

Важность системы безопасности сложно переоценить. Так отсутствие обратного клапана в случае отключения подачи воды (например, ремонт магистрали) приведет к опустошению бака

При этом тэны будут все так же греть, что приведет к выходу их из строя.

Предохранительный клапан не менее важен в системе. Допустим, в бойлере вышел из строя термостат. В этом случае тэны не будут автоматически отключаться и температура воды в баке может дойти до 100º. Давление в баке будет стремительно расти, что в итоге приведет к взрыву бойлера.

Предохранительный клапан в системе

1. В случае подачи в водопровод некачественной, жесткой воды после запорного крана необходим монтаж очистительного фильтра. Наличие его убережет емкость бойлера от накипи и отложений водного камня, что значительно продлит срок его службы.
2. Монтаж запорного крана. Его назначение – перекрыть подачу воду в бойлер при его обслуживании или ремонте, при этом вода в другие точки будет подаваться.
3. В случае когда напор в водопроводе «скачет» опытные мастера рекомендуют устанавливать редуктор давления. Если он уже установлен на вводе воды в дом или квартиру, дублировать монтаж не нужно.
4. Врезка тройника в имеющуюся трубу подачи холодной воды.

Выпуск горячей воды (сверху вниз):

1. Монтаж муфты-«американки» на патрубок горячей воды бойлера.
2. Монтаж шарового крана для возможности спуска воды из бойлера (если такой кран уже установлен в другом месте, необходимости дублировать его нет).
3. Врезка в разводку горячей воды по квартире или дому.

Врезка в металлопластиковую трубу. Самый простой способ врезки. В нужном месте труба рассекается резаком и посредством подходящих фитингов на нее монтируется тройник, от которого и будет подаваться холодная вода в бойлер. Металлопластиковые трубы уже теряют свою популярность. Внешне они выглядят не очень эстетично, да и срок службы их не слишком велик.

Врезка в полипропиленовую трубу. Такая врезка более трудоемкая и затратная, но, в то же время, самая надежная. Тройник с муфтой-«американкой» для подключения монтируется с помощью специального паяльника. Вырезав фрагмент трубы в нужном месте специальными ножницами, необходимо выдержать соосность двух ее частей. В противном случае впаять тройник не удастся.

Схема подключения бойлера к водопроводу

Врезка в металлическую трубу. Такая врезка потребует определенных навыков работы со сгонами и муфтами. Если есть возможность нарезать на обрезанной трубе резьбу, тройник устанавливается посредством обычного сантехнического сгона или муфты. Если металлические трубы расположены так, что применить плошку для нарезки резьбы не получится, прибегают к использованию специального хомута с резьбовым отводом, в народе – «вампир». Порядок работы с «вампиром»:

1. Металлическую трубу нужно тщательно зачистить от старой краски.
2. В месте врезки в трубе просверлить отверстие. Диаметр отверстия в трубе должен соответствовать отверстию в муфте.
3. Муфта-«вампир» монтируется на металлическую трубу через резиновую прокладку и фиксируется болтами муфты. Отверстия в трубе и муфте должны совпадать.

Внимание! Большое отверстие, рассверленное в трубе, нарушит прочностные характеристики трубы; маленькое – через короткое время засорится грязью.

Работа с трубопроводами различных типов

Схема подключения водонагревателя к водопроводу в квартире и выбор инструментов и материалов зависит также от типа имеющегося трубопровода.

Полипропиленовые трубопроводы

Для работы с трубами из полипропилена потребуются труборез и специальное паяльное устройство. Тройники в этом случае выбираются из аналогичного материала, а для соединения их с кранами используются муфты МРН.

Сам процесс не представляет сложности, если трубы открыты, при скрытых коммуникациях процесс усложняется необходимостью вскрытия верхнего слоя над трубами. Только после этого можно будет врезаться в водопровод.

Трубопроводы из металлопластика

Металлопластиковые трубы прокладываются обычно по поверхности, поэтому вероятность осложнений исключается. Монтаж осуществляется при помощи фитингов, при этом их выбор достаточно велик, поэтому любая схема установки водонагревателя может быть реализована без дополнительных проблем.

Врезка осуществляется при помощи тройников, к которым в зависимости от расположения коммуникаций и места установки нагревателя подсоединяются дополнительные трубы либо непосредственно гибкие шланги для ввода.

Трубопроводы из стали

Обойтись без сварочных работ при работе со стальным трубопроводом позволит оригинальный тройник-«вампир». Конструктивно он представляет собой хомут с отводом, который надевается на трубу (разумеется, перед началом монтажа подачу воды следует перекрыть) и фиксируется зажимными винтами. Для плотности прилегания используется резиновая прокладка.

После установки хомута с отводом через последний в основном трубопроводе высверливается отверстие. Для выполнения подобных работ требуется применение защитной втулки. Она предотвратит повреждение внутренней резьбы при сверлении. На резьбу отвода устанавливается кран и затем – подводящий шланг к бойлеру.

Как правильно подключить накопительный бойлер

Подсоединение водонагревателей «Бакси» (Baxi), «Дражице» (Drazice), «Протерм» к водопроводу выполняется одинаково. Разница лишь в материале водопровода. Мы опишем несколько типов установок.

К стальным или железным трубам

Сейчас можно обойтись без сварочных работ, когда приходилось вырезать кусок трубы и приваривать переходник. Современные производители придумали другой способ — тройник «вампир».

Работает он по принципу хомута:

• Выберите место на стояке, где будет выполняться установка.
• Зачистите его от краски и ржавчины.
• Разместите переходник, подложив резиновые прокладки.
• Равномерно закрепите его болтами.
• Через специальное отверстие электродрелью просверлите трубу.
• Закрепите кран и продолжите включение.

К полипропиленовым трубам

В данном случае понадобятся дополнительные инструменты:

• паяльник для спайки;
• ножницы для резки;
• тройник и запорная арматура для полипропиленового материала;
• муфты.

Ход работы:

1. Выберите место и перекройте воду.
2. Вырежьте кусок трубы, равный размеру тройника.
3. Нагрейте концы с помощью паяльника и установите фитинг.
4. К тройнику подсоедините отрезки арматуры.
5. Поставьте муфту, а к ней подсоедините кран, от которого к нагревателю будет вести гибкий шланг.

К трубам из металлопластика

Это самое простое подключение, потому что соединять отрезки можно с помощью фитингов. К тому же материал хорошо гнется в любом направлении. Подобный водопровод обычно не замуровывают в стены.

• С помощью специальных ножниц отрежьте кусок трубы.
• Расширьте концы калибратором и вставьте тройник.
• Сдвиньте кольца и зажмите гайки.

Как соединять детали последовательно

Теперь нужно все подключить к котлу. Вы можете заглянуть в инструкцию от производителя. В нижней части бака находятся патрубки. Для прочности соединений на их резьбу наматывается ленту.

Далее действуйте так:

Используя ключ, насадите на патрубки тройники.

На тройники установите запорные краны. Это необходимо для слива жидкости. Если открыть один кран, вода сольется до определенного уровня и остановится. Если другой — слив продолжится.

К тройнику, который будет впускать поток воды, подсоединяется предохранительный клапан. Это нужно для предотвращения рециркуляции.

Как подключить водонагреватель накопительный на даче

Установка на даче нагревательных элементов подразумевает в системе водопровод с низким давлением. К сожалению, без давления в несколько атмосфер невозможно осуществить подключение и работу накопительного водонагревателя классическим методом. Есть действующий подход для такой ситуации.

Бойлерные баки заполняются водой благодаря емкости, которая устанавливается уже отдельно от водонагревателя. Использование обратного клапана в такой схеме невозможно.

Дополнительную емкость подбирают по объему. Он должен в несколько раз превышать объем бака или баков нагревателя. Емкость для создания давления не должна быть замкнутой (вакуумной). Проще говоря, в ней нужно высверливать отверстия.

Практичнее обеспечить такой бак или емкость поплавочным клапаном для урегулирования уровня воды.

Соединение от емкости до бойлера нужно оснащать краном или вентилем.

Бак, создающий давление, чаще всего устанавливают на чердаке. Главным условием для работы системы с дополнительным баком — расположение емкости для напора выше 2 метров от бойлера.

Выбор места

Прежде всего, для работы проточного водонагревателя нужна достаточная мощность. Они имеют мощность от 1 до 27 кВт, и обычно требуется установка новой сети и подключение к электрощиту. В квартирах чаще всего используются однофазные безнапорные проточные приборы, мощность которых составляет до 4-6 кВт.

Если у вас в квартире постоянно нет теплой воды, то следует выбрать модель помощнее, желательно напорного типа или рассмотреть вариант покупки бака накопительного типа.

Следует сказать, что маломощные проточные водонагреватели обычно имеют одну фазу, а приборы с мощностью от 11 кВт — трёхфазные. Если ваше жилье имеет только одну фазу, то и прибор вы можете устанавливать только однофазный.

Узнайте, как соорудить погреб с вентиляцией, овчарню, курятник, веранду, беседку, мангал, забор с фундаментом своими руками.

Выбор места, куда будет установлен проточный водонагреватель, зависит от его типа: безнапорный или напорный. Чаще всего, чтобы обеспечить себе мытьё под душем в период отключений воды, в ванных комнатах устанавливают безнапорные модели.

Конечно, они не способны дать такой напор горячей воды, который даёт централизованное снабжение горячей водой или напорный водонагреватель. Но и того потока нагретой воды, которым обеспечит вас безнапорный вид, вполне достаточно, чтобы помыться.

Важно! Следует использовать именно ту душевую насадку, которая идёт в комплекте к безнапорному водонагревателю — в ней меньше дырочек. Из обычной душевой насадки вода может идти едва-едва.Безнапорную модель устанавливают рядом с местом потребления нагреваемой им воды

Обычно это место над или под умывальником, сбоку. При этом учитываются следующие аспекты:

• на него не должны попадать брызги от душа. Приборы, имеющие маркировку IP 24 и IP 25, защищены от попадания воды, но и их нежелательно ставить в местах заливания;
• доступ к управлению, регулировке;
• удобство пользования душем (краном), к которому идёт подключение;
• удобство подключения к центральному водоснабжению;
• прочность стены, к которой будут крепить прибор. Обычно вес таких нагревателей воды невелик, но стена должна обеспечить его надёжное крепление. Кирпичные, бетонные, деревянные стены обычно не вызывают сомнений, а вот гипсокартон может не подойти;
• ровность стены. На слишком кривых поверхностях иногда сложно правильно установить прибор.

Узнайте, как избавиться от старой краски, поклеить обои, утеплить окна в квартире.Напорный водонагреватель способен обслуживать сразу несколько точек потребления воды. Его установку ведут рядом со стояком или точкой водоразбора. Такой прибор имеет большую мощность, чем безнапорный. Он может иметь как верхнее, так и нижнее подключение, но для установки и подключения такой модели лучше всё-таки обратиться к специалистам. Проточные водонагреватели бываю газовые и электрические. В основном используются электрические приборы, так как для газового необходимо, чтобы проектом была предусмотрена газовая колонка и наличие газопровода, а также установка должна быть согласована со службой горгаза.

Знаете ли вы? Одним из первых способов нагревания воды были раскаленные на огне камни, которые погружали в емкость с водой.

Типы электрических водонагревателей

Электрические бойлеры делятся на несколько типов в зависимости от вместительности и конструкции бака, способа монтажа устройства.

Фото: Iriana Shiyan/Fotolia.com

Бойлеры для кухни

Эти модели оснащены малыми баками объёмом 5–15 л. Благодаря этому устройства отличаются компактными размерами, позволяющими разместить их в кухне — помещении, где часто ощущается нехватка места для многочисленной бытовой техники. Кухонные бойлеры, в свою очередь, подразделяются на модели с нижней подводкой, приспособленные для монтажа над раковиной и смесителем, и модели с верхней подводкой. Последние можно разместить под раковиной.

Отдельно можно выделить безнапорные водонагреватели, в которых вода в баке находится под атмосферным давлением и вытекает исключительно под действием силы тяжести. Такие модели используются обычно в дачных условиях и рассчитаны исключительно на одну точку водопотребления.

Кухонные бойлеры обычно оснащены простым электромеханическим управлением без дополнительных функций и отличаются привлекательно низкой ценой — их можно приобрести за 4–5 тыс.  руб.

Фото: ShutterStock/Fotodom.ru

Бойлеры для ванной

Здесь наблюдается большее разнообразие размеров, функциональных возможностей, да и ценовой диапазон более широкий. Модели для ванной комнаты обычно оснащаются баками вместительностью от 30 до 300 л. Модели с баками объёмом до 100 л включительно делаются в варианте для настенного монтажа, модели объёмом свыше 100 л предназначены для напольного монтажа. Бойлеры для ванной выпускаются как с электромеханическим, так и с электронным управлением.

В продаже представлены с баками разной формы — от цилиндрической до сплюснутой (бойлеры с плоским баком). В качестве материала, из которого изготовлен бак, используется эмалированная или нержавеющая сталь. В качестве внутреннего защитного покрытия помимо эмали применяются пластик и прочная стеклокерамика.

Как установить накопительный водонагреватель под раковину

Как установить накопительный водонагреватель под раковину?

Как установить накопительный водонагреватель под раковину?

Марта писал(а): А как до этого водогрея добираться, если вдруг что? нужно же будет в нем аноды менять или тэн чистить. Понятно, что эти манипуляции надо будет производить нечасто, но все равно — не очень удобно.

Как установить накопительный водонагреватель под раковину?

Как установить накопительный водонагреватель под раковину?

Бибикин Иван писал(а): Подвод и выход воды при правильном подключении Термекса должен быть только сверху.

Что то я ничего не понял. Выходит водонагреватель поставили вверх ногами? На деле это будет значить, что ТЭН обнажиться при половинной наполненности бойлера со всеми вытекающими последствиями! Странно как он до сих пор еще не сгорел! И все таки может быть вы, Сантехник, что то путаете? Разве может бойлер иметь выход сверху? Это ж нелогично ИМХО как то! ДА и теплая вода будет стремиться наверх, а холодная — вниз. ТЭН выгоднее размещать снизу!

Хочу, чтобы вы правильно меня поняли и не обижались.

Ваш комментарий говорит сам за себя. Вы просто мало имели дело с такими водонагревателями. Поэтому вы не знаете их особенности конструкции и возможности правильного их монтажа над и под мойкой.

Теперь в отношение монтажа. Имеются такие бойлеры, которые устанавливаются над мойками. Они имеют вид

Имеются варианты монтажа и под мойкой

Разницу чувствуете? Смотрите и сопоставьте модели Водонагреватель ТЕРМЕКС H10U и Водонагреватель ТЕРМЕКС H10O .

Простая схема установки водонагревателя

Чтобы безошибочно произвести процесс подключения бойлера к водопроводу, необходимо следовать инструкции:

• Первым делом необходимо установить стояки холодной и горячей воды.
• Подвести трубопроводы к уже установленному смесителю.
• Установить электрический водонагреватель.
• Подвести к нему трубы холодной и горячей воды.
• Если возможна ситуация, когда давление в магистрали превышает шесть атмосфер, то необходимо установить редуктор давления для понижения входного давления в бак.
• На входе холодной воды в электронагреватель необходимо установить шаровой кран и предохранительный клапан. Последний выполняет две важные функции: защищает водонагреватель от избыточного давления и защищает от опустошения внутреннего бака.
• На том же входе холодной воды необходимо установить тройник с шаровым краном, который даст возможность слива воды из водонагревателя.
• На трубопроводе горячей воды также необходимо установить шаровой кран.

В теории процесс подключения водонагревателя к водопроводу несложен, однако нужно отслеживать, чтобы во время монтажа случайно не допустить ошибку.

Разновидности бойлеров

Перед тем как приступить к подключению бойлера в доме или в квартире, необходимо разобраться, какой вид водонагревателя Вам подойдет. Для того, чтобы сделать правильный выбор, необходимо ознакомиться со всеми вариациями:

Накопительный водонагреватель для водопровода, работающий на электричестве. Такой прибор способен нагреть воду до температуры от 55 до 75 градусов автоматически

Важно отметить, что он потребляет совсем мало электроэнергии, потому что процесс нагрева воды проходит постепенно. Накопительные водонагреватели отличаются своей универсальностью

Именно поэтому их можно устанавливать в любом помещении.

Типовой накопительный водонагреватель

Проточный водонагреватель. Работа такого бойлера основывается на том, что нагрев воды происходит непосредственно во время ее движения по крану. Главным достоинством такого прибора является его мобильность. Вторым, не менее важным преимуществом является то, что процесс нагревания воды проходит почти моментально

Важно отметить, что такой водонагреватель может устанавливаться либо в одной водоразборной точке, либо иметь разводку ко всем потребителям воды. Это напрямую зависит от мощности прибора

Бойлер косвенного нагрева. Такой водонагреватель способен обеспечивать бесперебойную подачу горячей воды для всех потребителей одновременно. Такой прибор обладает достаточно низким коэффициентом потери тепла. Конструкция такого прибора не включает в себя теплоисточник. Роль теплоносителя играют внешние источники тепла. В качестве теплоисточников чаще всего используются отопительные котлы.

Порядок установки

Работы выполняют, соблюдая пошаговую инструкцию.

Закрепление устройства

Самый простой вариант – установка напольного бойлера. Его ставят на ровное прочное основание на полу.

Если прибор будет висеть на стене, потребуются специальные опоры, чтобы его удерживать. Вертикальные обогреватели среднего размера (объем бака до 100 л) навешивают на две опорные точки. Бойлеры большего размера или горизонтальные модели монтируют при помощи четырех креплений. Для крепежа используются L-образные шурупы дюбели, анкеры.

Порядок закрепления:

1. От поверхности потолка отступают 1,5 – 2 см. Зазор позволяет приподнимать и опускать прибор. Выверяют уровнем горизонталь и делают разметку для крепежа.
2. Сверлят дыры дрелью или перфоратором, помещают в отверстия дюбеля.
3. Навешивают бак и плотно фиксируют его, следя, чтоб он не болтался свободно на стене.

Если для монтажа вместо крепежной планки используются кронштейны с проушинами, разметку проводят особенно тщательно, чтобы они точно встали на крюки, и не происходило самопроизвольное смещение прибора.

Подключение к водопроводу

На корпусе водонагревателя есть специальная маркировка, показывающая, куда подключать горячую (красный цвет метки) и холодную воду (отмечается синим цветом). На магистрали ставятся запорные краны. Они нужны для отключения аппарата для ремонта. Предохранительный клапан помещают на трубу с холодной водой. Он применяется, чтобы избежать разрывов системы от чрезмерного давления и вытекания жидкости или чтобы уберечь устройство от перегрева.

Накопительные водонагреватели напорного типа подключаются по следующей схеме:

1. Подсоединить прибор к трубе с холодной водой, используя тройник, расположенный на трубке бачка.
2. Изолировать места соединения фум-лентой или другим изолянтом.
3. Организовать аварийный слив, поставив на тройник специальный кран. Он позволит быстро спускать воду при поломке.
4. Прикрепить обратно-предохранительный клапан в низу тройника. Поставить отсекающий кран в низу бака;
5. Через резьбовой переходник соединить трубу с подачей холодной воды с нагревателем.
6. Поместить запорный кран на трубу с горячей водой и подсоединить ее.
7. Используя резьбовой проводник, соединить бойлер с трубопроводом.

Подключение к электричеству

Для водонагревателя накопительного типа требуется своя брызгозащищенная розетка. Ее организуют там, где меньше всего влаги. Проводку обязательно заземляют, ставят автовыключатель и устройство защитного отключения (УЗО), для защиты от коротких замыканий, возникающих при возможных перегрузках в работе водонагревательного аппарата, а жильца от удара электротоком.  УЗО монтируют в щитке.

Номинал токов утечки должен быть не больше 30 мА при минимальной нагрузке 16А.

После монтажа розетки можно производить подключение водонагревателя.

Каких ошибок нужно избегать

К ошибкам установки относятся:

1. Неравномерное крепление кронштейнов. Перекос бака не допустим. Нагреватель может сломаться. Для выравнивания применяйте уровень.
2. Не прикреплен регулятор давления на напорный водонагреватель, и трубопровод может разорвать под действием давления.
3. Включение нагревателя с пустым баком. Можно сжечь нагревательный элемент.
4. Отсутствие предохранительного клапана. Это вызывает повешение давления и может вызвать повреждение бака и образование протечек.
5. Отсутствие обратного клапана.

Если ошибок не было допущено и бойлер установлен правильно, он прослужит долго. В самостоятельном монтаже нет ничего сложного, нужно просто точно следовать инструкциям.
