Индукционный нагреватель воды для отопления: пошаговое руководство изготовления своими руками

Как сделать такое оборудование своими руками

Ввиду большой стоимости прибора, многие хозяева решаются сделать систему отопления своими руками. Можно, потрудившись, найти схему как изготовить индукционный обогреватель своими руками. В интернете достаточно статей на эту тему. Здесь же хотелось бы описать принцип как изготовить самый простой прибор в домашних условиях.

Для простейшей системы понадобиться не большой набор инструментов: отвертка, паяльник и кусачки. И инструкция по изготовлению выглядит следующим образом:

1. берем проволоку 7 миллиметров из нержавейки и нарезаем на кусочки примерно 5 миллиметров;
2. готовим трубу, из пластика или металла, не имеет значения. Смотрим, чтобы толщина была примерно пять миллиметров. Такая толщина необходима для защиты от перегрева;
3. заполняем трубу кусочками проволоки;

1. с торцов трубы отверстия закройте сеточкой, чтобы обрезки проволоки случайно не высыпались;
2. затем возьмите медную проволоку и обмотайте вокруг трубы спиралью, примерно 80-90 витков;
3. в трубе прорежьте прямоугольное отверстие.
4. вставьте в данное отверстие, изготовленный прибор.
5. для следующего шага, необходим инвертор высокочастотный, который можно приобрести в магазине.

Инструкция по изготовлению индукционного нагревателя

Чтобы осуществить переделку сварочного оборудования в индукционную печь, необходимо подготовить расходные детали и инструменты

Также важно подготовить чертежи и придерживаться инструкции по сборке

Простое изделие на основе сварочного инвертора

Для изготовления простого, но эффективного нагревателя, можно использовать сварочный инвертор. Процесс изготовления достаточно простой:

1. Для начала нужно взять толстостенную полимерную трубку.
2. С торцевой части трубы стоит установить разводку и 2 вентиля, а внутрь засыпать куски стальной проволоки небольшого диаметра и размера (5 мм).
3. Закрепить верхний вентиль.
4. Выполнить 90 витков медной проволокой для сборки индуктора.

В качестве генератора используется сварочный аппарат, а роль нагревателя играет трубка с проволокой. Аппарат устанавливается в режим переменного тока с повышенной частотой.

В процессе нагрева происходит излучение магнитного поля и прогревание проволоки вихревыми потоками. Это вызывает закипание жидкости.

Экспериментальная модель нагревателя мощностью 1600 Вт

Для сборки экспериментального оборудования мощностью 1,6 кВт потребуется подготовить металлическую трубу с толстыми стенками. Поскольку катушка без особых сложностей сможет прогреть любой материал, можно усовершенствовать нагреватель.

Корпус можно изготовить из пластиковой трубы, которая обладает большим диаметром, чем элемент системы отопления. Оптимальная длина изделия составляет 1 м, а внутреннее сечение – 50-80 мм.

Чтобы подключить нагреватель к оборудованию, потребуется закрепить переходники сверху и снизу корпуса. Нижняя секция закрывается решеткой, а затем внутрь корпуса помещают наполнитель из небольших металлических частиц.

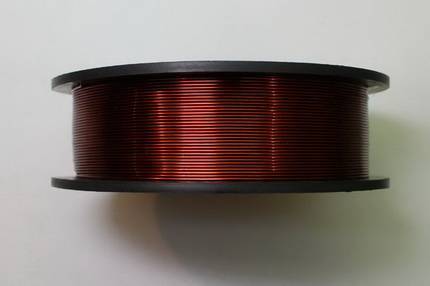

Для обмотки подходит медный провод с изоляцией сечением 1-1,5 мм. Использование более толстой проволоки неоправданно, поскольку это усложнит плотное расположение витков.

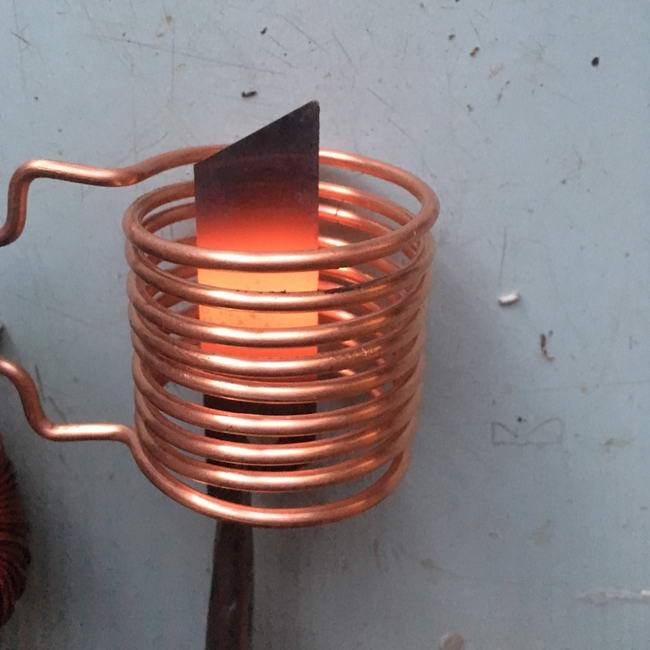

Печь для нагрева металла

Из-за повышенной пожарной безопасности метод индукции применяется в металлургии. Собрать нагреватель для обработки металлических заготовок можно из подручных средств. Для предстоящих работ потребуется подготовить:

1. 12-вольтный аккумулятор.
2. Медную обмоточную проволоку.
3. Пленочные конденсаторы.
4. Транзисторы и диоды.
5. Кольца блока питания от персонального компьютера.

Индукционная печь из сварочного инвертора.

Последующая сборка производится по такой инструкции:

На радиаторы охлаждения устанавливаются транзисторы. Во время использования прибор интенсивно нагревается, поэтому лучше подготовить крупные радиаторы.
Изготавливаются дроссели. Для их сборки применяют медную проволоку и кольца блока питания ПК

Важно следить, чтобы межвитковое расстояние оставалось идентичным на каждом отрезке.
Собирается конденсаторная батарея. Емкость элемента питания должна составлять 4,7 мкФ.

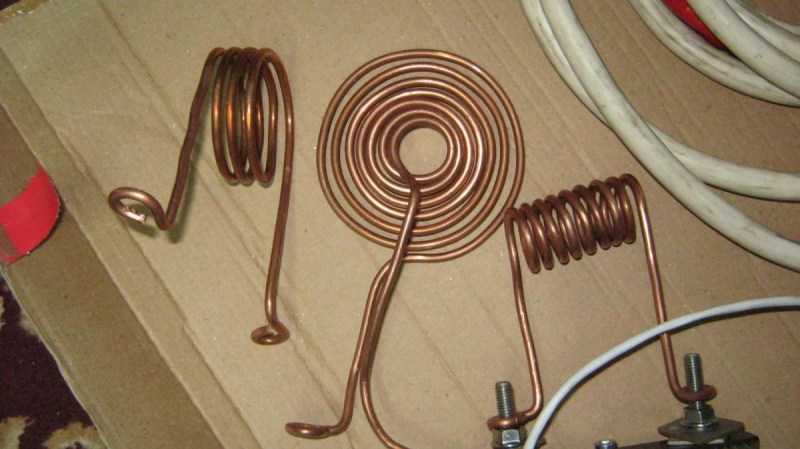

Изготавливается обмотка

Диаметр медной проволоки должен составлять 2 мм. Потребуется выполнить 8 витков, чтобы во внутреннем пространстве поместились все обрабатываемые детали.

На последнем этапе подключается аккумулятор. Ток регулируется во время изготовления печи. Для этого достаточно поменять количество витков.

Кроме того, следует предусмотреть систему отвода тепла и вентиляции, т.к. во время работы печь сильно нагревается.

Нагреватель для воды

Использование такого агрегата в частном доме позволит организовать бесперебойную подачу ГВС или обогрев помещения. Система расходует много электрической энергии, но обладает простой схемой сборки и отсутствием сложностей в обслуживании. Предстоящая сборка начинается с подготовки:

1. Сварочного инвертора.
2. Теплоизолятора (подойдет керамзит).
3. Проволоки из меди и стали.
4. Отрезка пластиковой трубы с толстыми стенками.
5. Трубок разного диаметра.

На первом этапе начинается изготовление котла. Его можно соорудить из 2 трубок разного сечения, которые вставляются друг в друга с выдерживанием зазора 20-25 мм.

Дальше производится приваривание концов колец и подсоединение к общей системе отопления. Во внешнюю стенку нужно вварить выходную и входную трубки.

Затем изготавливается обмотка, которая в точности повторяет форму котла. Всего нужно выполнить 35-40 витков, соблюдая равное межвитковое расстояние.

На последнем этапе собирается защитный корпус, который делается из диэлектрического материала, и подключается инверторный аппарат и теплоноситель.

Правильно собранная конструкция сможет прослужить в течение 20-25 лет без ремонта и замены расходных деталей.

Сборка и монтаж системы

Подключать индуктор к клеммам сварочного аппарата, предназначенным для подсоединения сварочных кабелей, нельзя. Если это сделать, то агрегат просто выйдет из строя. Чтобы приспособить инвертор под работу с индукционным нагревателем, потребуется достаточно сложная переделка аппарата, требующая, в первую очередь, знаний в радиоэлектронике.

В двух словах, эта переделка выглядит так: катушку, а именно ее первичную обмотку, требуется подсоединить после преобразователя высокой частоты инвертора вместо встроенной индукционной катушки последнего. Кроме этого, потребуется удалить диодный мост и спаять конденсаторный блок.

Несколько полезных советов по безопасности

Чтобы повысить безопасность конструкции, советуется выполнить изоляцию открытых участков медной катушки.

Индукционный нагреватель рекомендован только для закрытых систем отопления, в которых осуществляется принудительная циркуляция теплоносителя с помощью насоса.

Следует размещать систему индукционного нагрева на расстоянии не менее 30 см от стен и мебели и не менее 80 см — от потолка или пола.

Чтобы сделать работу устройства более безопасной, рекомендуется оснастить его манометром, а также системой автоматического управления и приспособлениями для отвода попавшего в систему воздуха.

Описание

В состав типового нагревательного элемента входят следующие узлы:

1. Нагревательный элемент в виде прутка или металлической трубки.
2. Индуктор – это медная проволока, обрамляющая витками катушку. В процессе работы он исполняет роль генератора.
3. Генератор переменного тока. Отдельная конструкция, где происходит преобразование стандартного тока в величину с высокой частотой.

На практике, индукционные установки используются недавно. Теоретические изучения намного опережают. Такое можно объяснить одной преградой – получение высокой частоты магнитных полей. Дело в том, что использовать установки с низкой частотой считается неэффективным. Как только появились генераторы токов с высокой частотой, проблема разрешилась.

Генераторы ТВЧ прошли свой эволюционный период; от ламповых, до современных моделей, выполняющихся на базе IGBT. Теперь они более эффективные, имеют малый вес и размеры. Частотное ограничение их 100 кГц за счёт динамических потерь транзисторов.

Необычная модель индукционного прибора

Эта модификация индукционного котла может показаться очень необычной, тем не менее, вполне имеет право на существование.

Более того, практика показывает, что такое устройство намного экономичнее стандартного ТЭНового котла. На обогрев стандартной «трешки» будет уходить порядка 1,8-2,5 кВт в час, тогда как электрокотел потратит как минимум 6 кВт.

При изготовлении самодельных индукционных котлов для намотки на сердечник используется только специальная обмоточная медная проволока

Собственно, котел представляет собой врезанный в отопительную систему теплообменник, который нагревается от индукционной электроплитки.

Важное звено конструкции – теплообменник, он должен быть компактным, надежным и по возможности дешевым. Расчеты показывают, что для обогрева квартиры площадью около 50 кв. м будет достаточно устройства, работающего с 40 л теплоносителя

м будет достаточно устройства, работающего с 40 л теплоносителя.

То есть понадобится плоский металлический бак, размеры которого варьируются в пределах 50х600х500 мм. Такую емкость вполне можно изготовить самостоятельно, сварив из профильных труб 50х50.

Работы выполняются в следующей последовательности:

• Труба 50х50 нарезается на отрезки длиной 600 мм. Всего должно получиться 9-10 штук.
• Полученные отрезки привариваются один к другому по принципу «стенка к стенке» так, чтобы получился сплошной ряд из труб.
• От трубы отрезается еще два отрезка так, чтобы их длина была равна ширине получившейся заготовки.
• Из обоих полученных фрагментов трубы отрезается одна стенка.
• Деталь устанавливается срезанной частью на сваренные вместе трубы так, чтобы получилась заготовка, напоминающая коллектор. Фрагмент приваривается к теплообменнику.
• Аналогично устанавливается второй отрезок трубы с противоположной стороны.
• В противоположные по диагонали участки теплообменника ввариваются патрубки для соединения с отопительной системой.
• Конструкция тщательно обваривается, поскольку должна быть полностью герметичной.

Теплообменник готов, его можно устанавливать на место и подводить под него источник тепла. Практика показывает, что лучше всего установить такую систему в санузле, выполнив вертикальный монтаж.

Обычная индукционная плитка может стать источником тепла для обогрева квартиры

Теплообменник вваривается в отопительную систему, а плитка располагается между ним и стеной.

Домашние мастера утверждают, что если подключить к такому устройству инвертор, его энергопотребление существенно уменьшится.

После прочтения инструкций вам изготовление самодельных котлов кажется сложным и опасным занятием? Вы сомневаетесь, что самоделка будет экономнее расходовать электроэнергию для подогрева теплоносителя в системе отопления? В таком случае покупка готового нагревательного агрегата станет лучшим решением.

На нашем сайте есть полезные материалы по выбору лучшего электрокотла и рейтинг самых популярных среди покупателей моделей. А также рекомендуем ознакомиться с особенностями расчетов энергопотребления котлом и другими вариантами электрического отопления в доме:

• Электрокотел для отопления частного дома: обзор десятки лучших моделей электрических котлов
• Сколько потребляет электроэнергии электрический котел: правила расчетов
• Электрическое отопление в частном доме: обзор видов систем для загородного дома

Схема индукционного нагревателя

Благодаря открытию М. Фарадеем в 1831 году явления электромагнитной индукции в нашей современной жизни появилось множество устройств, нагревающих воду и другие среды. Мы каждый день пользуемся электрочайником с дисковым нагревателем, мультиваркой, индукционной варочной панелью, поскольку реализовать это открытие для быта удалось только в наше время. Ранее оно использовалось в металлургической и других отраслях металлообрабатывающей промышленности.

Заводской индукционный котел использует в своей работе принцип воздействия вихревых токов на металлический сердечник, помещенный внутрь катушки. Вихревые токи Фуко имеют поверхностную природу, поэтому есть смысл задействовать в качестве сердечника полую металлическую трубу, сквозь которую протекает нагреваемый теплоноситель.

Принцип действия индукционного нагревателя

Возникновение токов обусловлено подачей на обмотку переменного электрического напряжения, вызывающего появление переменного электромагнитного поля, меняющего потенциалы 50 раз в секунду при обычной промышленной частоте 50 Гц. При этом индукционная катушка выполнена таким образом, чтобы ее можно было подключить к сети переменного тока напрямую. В промышленности для такого нагрева используют токи высокой частоты – до 1 МГц, поэтому добиться работы устройства при частоте 50 Гц достаточно непросто.

Толщина медной проволоки и количество витков обмотки, которую используют индукционные нагреватели воды, рассчитано отдельно для каждого агрегата по специальной методике под требуемую тепловую мощность. Изделие должно работать эффективно, быстро нагревать протекающую по трубе воду и при этом не перегреваться. Предприятия вкладывают немалые средства в разработку и внедрение подобных продуктов, поэтому все задачи решены успешно, а показатель КПД нагревателя составляет 98%.

Помимо высокой эффективности особо привлекает скорость, с которой происходит нагрев протекающей через сердечник среды. На рисунке представлена схема работы индукционного нагревателя, сделанного в заводских условиях. Такая схема применена в агрегатах известной торговой марки «ВИН», выпускаемых Ижевским заводом.

Схема работы нагревателя

Проточный индукционный водонагреватель своими руками

Прежде чем приступать к монтажу, вам необходимо запастись необходимыми деталями. Так, лучшим вариантом будет сварочный высокочастотный инвертор, плавно изменяющийся диапазон силы тока. Такое устройство обойдется дешевле всего. Более дорогим вариантом станет трехфазный трансформатор, являющийся источником питания переменного тока для индуктора водонагревателя. В таком случае стоит использовать катушку на 50-90 витков, а в качестве материала взять медную проволоку с диаметром 3 или более миллиметров.

В качестве сердечника можно использовать как металлическую, так и полимерную трубу вместе с проволокой (используется как нагревательный элемент). В последнем случае толщина стен не должна быть менее 3 мм, чтобы спокойно выдерживать высокие температуры.

Для сборки водонагревателя вам понадобятся: кусачки, отвертки, паяльник и сварочный аппарат, если используется металлическая труба.

Монтаж индукционного нагревателя воды

Обмотайте трубу медной проволокой, сделав около 90 витков.

Вариантов сборки устройства существует множество. Предлагаем попробовать собрать прибор по следующей схеме:

1. Подготовьте рабочее место, материалы и инструменты.
2. Зафиксируйте небольшой отрезок полимерной трубы (не забывайте, что минимальная толщина стенки должна составлять 3 мм).
3. Обрежьте торцы сердечника, чтобы осталось 10 см в запасе провода для отводов.
4. На нижнем отводе смонтируйте уголок. В дальнейшем сюда следует подключить обратку от отопления (если нагреватель используется в качестве котла).
5. Плотно уложите рубленый провод вокруг трубы. Необходимо сделать не менее 90 витков.
6. Установите на верхнем патрубке тройник, через который будет выходить горячая вода.
7. Смонтируйте защитный контур устройства. Его можно изготовить как из полимера, так и из металла.
8. Подключите к клеммам водонагревателя медную проволоку, затем заполните сердечник водой.
9. Проверьте работоспособность индуктора.

Еще один вариант индукционного котла

Существует еще один вариант создания индукционного котла своими руками. Такие индуктивные котлы отопления, конечно, обойдутся немного дороже, однако эффективность их работы будет выше.

Сделать такой котел будет немного сложнее, чем предыдущий вариант. Вам понадобятся навыки работы со сварочным аппаратом, наличие трехфазного инвертора, который бы желательно крепился стационарно, а также – некоторых инструментов.

Самодельный индукционный котел

Отметим, что конструкция данного варианта индукционного котла будет состоять из двух труб, которые будут вварены друг в друга. Если смотреть со стороны торца, то такая конструкция напомнит вам бублик. Одновременно устройство будет и сердечником, который будет создавать электромагнитное поле, и нагревательным элементом.

Медная обмотка наматывается прямо на корпус котла. Благодаря этому будет достигнута повышенная производительность, сохранятся относительно небольшие размеры и вес устройства. Чтобы подводить и отводить носитель тепла, в индуктор ввариваются специальные патрубки.

Когда вы собираете такие индукционные котлы для отопления дома, следует учитывать несколько рекомендаций и требований к монтажу:

• Такое устройство, как индукционный котел, можно монтировать только в закрытые системы отопления, которые оснащены насосом циркуляции.
• Прибор может быть монтирован также в такие системы, которые используют пластиковые трубы.
• Между системой индукционного отопления и стенами (или же предметами мебели, бытовой техники) должно быть не менее, чем 30 сантиметров свободного места. А от потолка и пола такие устройства размещают на расстоянии 80 сантиметров.

Конечно же, над таким вариантом котла вам придется поработать несколько больше и сложнее, однако эффект, который будет достигнут в дальнейшем, вас порадует. Такой индукционный котел, как показывают отзывы, является действительно производительным устройством, которое способно не только обеспечить вам качественное отопление жилья, но и еще прослужит вам не меньше 25-ти лет без обслуживания.

Самодельный индукционный котел, подключенный к системе отопления

Использование индукционных котлов отопления предоставляет пользователям массу преимуществ. Среди них следует отметить несколько:

• Прежде всего, это возможность работать с переменным и постоянным током.
• В таком устройстве просто-напросто нет таких нагревательных элементов, которые будут изнашиваться.
• Конструкция прибора предельно проста.
• Не требуется для установки брать отдельное помещение. Все индукционные котлы относятся к 2-му классу, согласно пожарной безопасности.
• Коэффициент полезного действия как самодельных, так и фабричных индукционных котлов, составляет практически 100% (обычно 98-99%). Если сравнивать с традиционными отопительными системами – это просто отличный результат.
• Можно использовать несколько типов носителей тепла, при этом индукционный котел не потерпит никакого вреда. Так, можно применять не только воду, но и работать с маслом и антифризом.
• Сделать индукционный котел самостоятельно не составит большого труда для вас, а по стоимости это получится очень дешево.

Таким образом, современные индукционные котлы – это устройства, которые относятся к технике нового поколения. Это не только практичные приборы, но и мощные, экономичные. Они способны обогреть не только обычный дачный дом, но и производственное помещение большой площади. При всем при этом – вы не тратитесь на сложный монтаж и обслуживание таких устройств.

Что нужно знать о безопасности

Не забывайте, что мы имеем дело с источником повышенной опасности – электрическим нагревательным прибором, поэтому при его сборке и использовании необходимо соблюдать некоторые правила:

Обязательно используйте отдельную электрическую линию для подключения индукционного котла, а также оснастите его группой безопасности.

1. Если в котле циркуляция воды осуществляется естественным путем, то обязательно оснащайте его датчиком температуры, чтобы при перегреве устройство отключалось автоматически.
2. Не подключайте самодельный водонагреватель в розетку, лучше проведите для этого отдельную линию с увеличенным сечением кабеля.
3. Все открытые участки проводов нужно заизолировать, чтобы обезопасить людей от удара током или ожога.
4. Ни в коем случае не включайте индуктор, если труба не заполнена водой. В противном случае труба расплавится, а прибор замкнет или он может и вовсе загореться.
5. Устройство нужно монтировать на высоте 80 см от пола, но так, чтобы до потолка оставалось около 30 см. Также не стоит его устанавливать в жилой зоне, так как электромагнитное поле плохо сказывается на здоровье людей.
6. Не забудьте сделать заземления индуктора.
7. Обязательно подключайте прибор через автомат, чтобы в случае аварии последний отключил питание от водонагревателя.
8. В систему трубопровода нужно вмонтировать предохранительный клапан, который будет снижать давление в системе автоматически.

Принцип работы индукционного нагревателя

Перед самостоятельным сбором индукционного нагревателя нужно сначала ознакомиться с общим принципом работы техники подобного типа. Такие агрегаты во многом схожи с оборудованием, которое снабжено ТЭНами. В них так же происходит преобразование электричества в тепло, которое необходимо для обогрева помещений дома.

Нагревание устройства происходит за счет энергии электромагнитного поля, создаваемом в индукторе. В его качестве выступает катушка в виде цилиндра с обмоткой. Электричество, проходя через эту катушку, создает напряжение. В результате действия переменного тока образуются вихревые потоки. Затем энергия электромагнитного поля забирается теплоносителем, в качестве которого выступает вода. После происходит генерация этой энергии в тепло. За короткий срок вода при таком нагреве достигает достаточно высоких температур.

Схема индукционного нагревателя

Более сложная конструкция

Для того чтобы собрать данный агрегат, нужно уметь работать со сваркой, а также пригодится трехфазный трансформатор. Конструкция представлена в виде двух труб, которые необходимо вварить друг в друга. Одновременно они будут исполнять роль сердечника и нагревателя. Обмотка наматывается на корпус. Так можно значительно повысить производительность и при этом добиться небольших габаритных размеров и малого веса.

Чтобы выполнить подвод и отвод теплоносителя, необходимо в корпус устройства вварить два патрубка.

Рекомендуется, чтобы максимально исключить возможные потери тепла, а также обезопасить себя от вероятных утечек тока, сделать для котла изоляцию. Она позволит исключить возникновение излишних шумов, особенно во время интенсивной работы.

Подобными системами желательно пользоваться в закрытых отопительных контурах, в которых есть принудительная циркуляция теплоносителя. Разрешается применять такие агрегаты для пластиковых трубопроводов. Котел нужно устанавливать таким образом, чтобы расстояние между ним и стенами, другими электрическими приборами было не меньше 30 см. От пола и потолка желательно тоже соблюдать дистанцию в 80 см. Также рекомендуют смонтировать за выходным патрубком систему безопасности. Для этого подойдет манометр, устройство сброса воздуха, а также подрывной клапан.

Вот так легко и без больших затрат можно собирать индукционные нагреватели своими руками. Это оборудование вполне может служить вам долгие годы и греть ваш дом.

Итак, мы выяснили, как делается своими руками индукционный нагреватель. Схема сборки не очень сложная, так что справиться можно за считаные часы.

Индукционные нагреватели работают по принципу “получение тока из магнетизма”. В специальной катушке генерируется переменное магнитное поле высокой мощности, которое порождает вихревые электрические токи в замкнутом проводнике.

Замкнутым проводником в индукционных плитах является металлическая посуда, которая разогревается вихревыми электрическими токами. В общем, принцип работы таких приборов не сложен, и при наличии небольших познаний в физике и электрике, собрать индукционный нагреватель своими руками не составит большого труда.

Самостоятельно могут быть изготовлены следующие приборы:

1. Приборы для нагрева в котле отопления.
2. Мини-печи для плавки металлов.
3. Плиты для приготовления пищи.

Индукционная плита своими руками, должна быть изготовлена с соблюдением всех норм и правил для эксплуатации данных приборов. Если за пределы корпуса в боковых направлениях будет выделяться опасное для человека электромагнитное излучение, то использовать такой прибор категорически запрещается.

Кроме этого большая сложность при конструировании плиты заключается в подборе материала для основания варочной поверхности, которое должно удовлетворять следующим требованиям:

1. Идеально проводить электромагнитное излучение.
2. Не являться токопроводящим материалом.
3. Выдерживать высокую температурную нагрузку.

В бытовых варочных индукционных поверхностях используется дорогая керамика, при изготовлении в домашних условиях индукционной плиты, найти достойную альтернативу такому материалу – довольно сложно. Поэтому, для начала следует сконструировать что-нибудь попроще, например, индукционную печь для закалки металлов.

Другие способы изготовления водонагревателя

Можно соорудить водонагреватель, функционирующий от солнца. Это достаточно распространенная конструкция, которую отличает экономичность. Приспособление часто встречается в загородных домах. Изготовление устройства не представляет особой сложности, поэтому многие могут соорудить его своими руками.

• бак большой емкости (100 л и больше);
• трубы из ПВХ для наполнения емкости и подвода к ней воды;
• уголки из стали размером 20 мм или квадратные бруски из дерева размером 50 мм для каркаса под емкость.

В качестве емкости целесообразнее употребить полиэтиленовые бочки. Их отличает прочность. Они должны стоять на солнечном месте, в котором нет ветра. Как правило, для монтажа выбирают крышу летнего душа.

Чтобы бочка лучше нагревалась, ее нужно окрасить в черный цвет. С подветренной стороны монтируются экраны для защиты. Они сооружаются из досок, покрытых светоотражающим материалом по типу фольги. В этом случае солнечные лучи направляются на бак и увеличивают температуру воды. В жаркую погоду в емкости в 200 литров можно получить воду, температура которой будет 45 ºС.
