Ошибки при укладке
Производить самостоятельные работы по укладкетёплого пола в бане не сложно, несмотря на это, часто допускаются ошибки, которые приводят к дефектам всей системе.
Чтобы избежать их, необходимо придерживаться следующих рекомендаций.
- Выбирая кабель или мат, необходимо учитывать не всю площадь, а только то пространство, на котором не будет располагаться мебель.
- Кабель, размещённый в системе, не рекомендуется укорачивать. Это повышает нагрузку на него, в результате чего он выйдет из строя. Правильно, уменьшить шаг и увеличить обогреваемую площадь.
- Запрещено включать систему, пока полностью не высохнет бетон.
- Нагревательный кабельный элемент можно укладывать только на чистую поверхность, которая обработана грунтовкой.
- Расстояние между параллельными линиями в конструкции должно быть не менее 5 см.
- При укладки кабеля своими руками, степень изгиба должна быть в диапазоне: 5 — 9 его диаметров.
- Установку датчика нагревательного прибора нужно производить в доступное место, и он должен быть защищён гофрированным коробом.
- Обязательно, напольная поверхность должнасоприкасатьсяс чувствительным щупом датчика.
- Во время укладки системы, по ней нельзя ходить в обуви, чтобы не повредить.
- Прежде, чем монтировать водяной пол, требуется сначала подготовить схему.
- Тщательно нужно проверять водяной пол на герметичность.
Учитывая эти моменты, можно самостоятельно установить систему подогрева в бане.
Какой пол для бани лучше выбрать?
Необходимость полов с подогревом в бане под плитку ни у кого не вызывает сомнение, ведь они обладают рядом преимуществ:
- Продлевается срок службы, ведь парилка — это место, где повышенная влажность. В связи с этим, вероятность того, что поверхность из дерева начнёт гнить или покроется плесенью — огромная. Сухой воздух распространяемый снизу от обогревательной поверхности в вверх, способствует лучшей просушке помещения.
- Сводит к минимуму наличие сквозняков, тем самым понижает вероятность простуды у посетителей бани. Идеально эту проблему решает инфракрасный вид полов.
- Создаёт более комфортный процесс мытья — наступать ногами на тёплый плиточный пол приятнее.
- Поддерживает баню в хорошем состоянии — регулярное прогревание помещения убережёт его от разрушения.
Несмотря на все положительные стороны таких полов, у них есть и недостатки: высокая стоимость, трудоёмкий монтаж и сложность при ремонте, ведь в основном, требуется снятие полового покрытия.
С учётом конструкции и планировки помещения, обустраивать теплые полы под плитку можно в помывочном отделении, предбаннике, сауне.
Наиболее целесообразна, установить в бане – пленочный инфракрасный теплый пол, так как для её функционирования достаточно подключиться к электропитанию и он достаточно прост в монтаже. Для водяного пола же требуется установка котла, что накладно и производить заливу стяжки, которой необходимо для полного высыхания до одного месяца.
Поэтому, даже при высокой цене электричества, вариант инфракрасной системой всё равно выглядит более практичной и экономичной, так как система не работает постоянно.
Какую конструкцию выбрать — лишать владельцу. Стоит отталкиваться от своих предпочтений, финансовых возможностей, и, конечно же, прочности фундамента и планировки помещения.
Электрический теплый пол в бане
Электрические полы для бани существуют двух типов:
- пленочные: обогрев помещения обеспечивается посредством установки инфракрасной пленки;
- с использованием электрического кабеля.

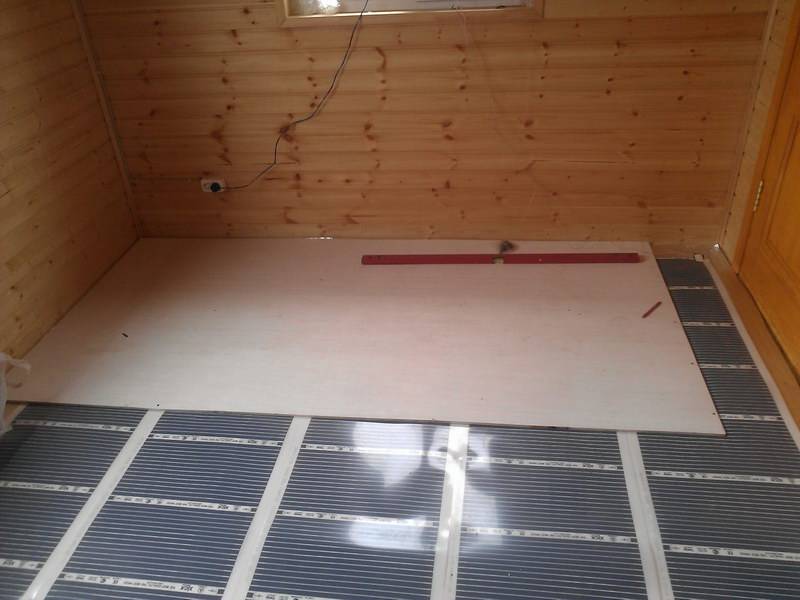

Пленочная технология является самым простым вариантом создания теплых полов. В специализированном магазине инфракрасная пленка продается в рулоне. Все, что необходимо сделать для монтажа – это приобрести материал необходимого размера и устелить им пол. Заливки в бетонный раствор такая пленка не требует.
Инфракрасная пленка прикрепляется к основанию с помощью скотча. Для усиления теплоотдачи применяется фольга. С целью снижения воздействия повышенной влажности на пленку используется специальный гидроизоляционный материал, которым укрывается размещенная на основании пленка.
Облицовывать такой пол лучше всего керамической плиткой. Профессиональные мастера рекомендуют на инфракрасную пленку укладывать бетонную стяжку. Это позволит создать более надежную конструкцию в соответствии с электробезопасностью.
Важно! Инфракрасная пленка не используется для деревянных полов. Натуральная древесина плохо проводит тепло
Такое покрытие не применяют в бане из бруса.
Элементы системы «теплый пол»
Комплектация системы теплого пола, работающего от печи в бане, будет несколько отличаться от той, что используется в доме. К основным элементам относят следующее.
Таблица. Основные комплектующие для «теплого пола»
| Иллюстрация | Описание |
|---|---|
| Контур для теплого пола | В качестве контура, по которому движется теплоноситель, используют трубы из сшитого полиэтилена, благодаря их повышенной термостойкости и длительному сроку службы. Трубы из полипропилена прослужат еще больше – около 50 лет. Трубы из меди или нержавеющей стали (в виде гофры) имеют отличные эксплуатационные характеристики, но их стоимость довольно высока. Эффективность работы всей системы зависит от правильной укладки контура, соблюдения шага и радиуса поворота труб. Фиксируют контур разными способами (между бобышек матов, в специальных углублениях на матах, жгутами к теплоизолятору или пластиковыми скобами). Затем трубы заливают бетонным раствором. |
| Смесительный узел | Печь не устроена таким образом, чтобы обеспечивать нагрев теплоносителя до определенной температуры. Вода нагревается до состояния кипятка. В контур ее заливать нельзя. Поэтому необходимо установить смесительный узел, с помощью которого кипяток будет смешиваться с остывшей обраткой до комфортных 40 градусов. Смесительный узел позволяет выполнить регулировку и настройку, а также поддержание в автоматическом режиме необходимой температуры воды в контурах. |
| Теплообменник | Это емкость, расположенная над топкой, в которой происходит нагрев жидкости. |
| Циркуляционный насос | Чтобы обеспечить равномерное распределение и движение воды в контурах используют циркуляционный насос. Он создает необходимое давление в трубопроводе. От площади помещения зависит мощность прибора. |
| Система водоотведения | При изготовлении конструкции пола в бетонной стяжке необходимо оборудовать сливное отверстие, через которое вода будет уходить через трубу в канализацию. Поэтому пол в бане должен иметь уклон в сторону сливного отверстия или трапа. |
контур для теплого пола
Смесительный узел
Циркуляционный насос
Монтаж в стяжку
Перед тем как приступать к монтажу пирога теплого пола, необходимо на бумаге выполнить расчеты и схему укладки контура, места расположения оборудования – смесительного узла, насоса, емкости теплообменника. Схема позволит вычислить длину контура и определиться с количеством материала.
Самый надежный и оптимальный способ устройства теплого пола в бане – в бетонную стяжку. Главное соблюдать технологию изготовления раствора и его высушивания – на это потребуется не менее 28 дней. В этот период пользоваться теплым полом нельзя. Работоспособность системы следует проверить до заливки стяжки.
Таблица. Пошаговая инструкция монтажа теплого пола
Иллюстрация
Описание
Структура черновой стяжки
Первым шагом будет подготовка основания и системы водоотведения (ее расположение также следует отразить на схеме). Грунт выравнивают и трамбуют. Закладывают трубы, по которым вода будет отводиться в канализацию. Затем засыпают песок и щебень (подушка имеет толщину 15 см), трамбуют. Насыпают утеплитель-керамзит толщиной 15-20 см. Заливают черновую стяжку.
Структура черновой стяжки
Гидроизоляцию пола в бане можно выполнить при помощи битума и рубероида. Это наиболее бюджетный способ. Поверхность бетонной стяжки смазывают расплавленным битумом, затем укладывают листы рубероида с нахлестом 10 см. Затем изготавливают еще один такой же слой. Битум можно заменить гидроизоляционной мастикой – это позволит отказаться от рубероида и выполнить работы быстрее.
Укладка утеплителя
Монтируют плитный утеплитель высокой плотности (экструдированный пенополистирол или пеноплекс). Толщина плит должна быть не менее 50 мм
Важно контролировать, чтобы сохранялся уклон в сторону сливного отверстия.
Арматурная сетка
По утеплителю укладывают арматурную стеку.
Демпферная лента
По периметру помещения вдоль стен фиксируют демпферную ленту.
Фиксация контура
При помощи пластиковых хомутов контур с учетом выбранной схемы закрепляется к армирующей сетке. На этом этапе необходимо смонтировать остальное оборудование, выполнить подсоединение и запустить теплоноситель по трубам, чтобы во время определить ошибки монтажа, если они есть.
Заливка стяжки
В процессе заливки стяжки в контурах должно поддерживаться давление
Запускать систему следует после полного высыхания стяжки.
Монтаж трубы для тёплого водяного пола
Затем на этот экофол, через прокладки (арматуру) уложили армированную сетку. Сверху была раскидана змейкой и закреплена специальная пластиковая труба из сшитого полиэтилена, которая предназначена для тёплых полов. Для крепежа применяли простые пластиковые хомуты, которые широко применяются в электрике.
После этого заказали миксер (бетономешалку) и привезённые «КАМАЗом» 4 куба бетона были вылиты на подготовленное основание. Надо ещё отметить, что в бетон был добавлен особый пластификатор тёплый пол, чтобы впоследствии исключить его растрескивание. Весь бетон хорошо «протыкали» палками для выхода воздуха и в течении нескольких дней брызгали на него воду. Укрывали картоном от солнца. Так он лучше набирает свою крепость.
Обогрев пола в бане при помощи резистивного кабеля
Устройство электрического теплого пола в бане, под плитку, — это непростая задача, требующая определенного опыта. Для ее выполнения необходимо иметь знания в области электротехники. Нелишними будут навыки укладки резистивного кабеля.
Обустройство теплого пола в бане начинается с размещения терморегулятора, который необходимо расположить вне помещения с повышенной влажностью. Регулятор температуры устанавливается в стене на высоте не менее 30 см. Этот прибор должен находиться в зоне полного визуального контакта и обслуживания.
Основой для устройства электрического теплого пола является теплоизоляция, которая размещается непосредственно на бетонном покрытии. Поверх нее укладывается паробарьер (армированная полимерная пленка). Если в качестве теплоизоляции выступает фольгированный пенополистирол, то наличие дополнительной гидроизоляции не требуется.
На защищенном, от теплопотерь и влаги, основании, с шагом в 0,5–1 м, устанавливается монтажная лента. Она закрепляется при помощи дюбелей. Ее монтаж должен осуществляться аккуратно, с минимальными нарушениями целостности гидроизоляционного слоя. Это предотвратит проблемы, связанные с утечкой влаги через бетонное основание.
Шаг укладки греющего кабеля рассчитывается из условия его равномерного распределения по всей площади пола. Минимальное расстояние между соседними витками должно быть не менее 8 см. Недопустимо выполнять изгибы петель с изломами. Линия гиба резистивного кабеля должна быть плавной формы.
При укладке теплого электрического пола необходимо выдерживать следующие размеры:
- минимальное расстояние до стен — 5 см;
- минимальное расстояние до других нагревательных приборов, включая коммуникации теплосети — 10 см.
Размещение греющего кабеля начинается с подводки монтажного конца к терморегулятору и производится с постоянным шагом, по всей площади. Иначе последовательность укладки будет неправильной, и пол может прогреваться неравномерно. Резистивный кабель закрепляется при помощи специальных язычков монтажной ленты. Соединители должны располагаться вне влажного помещения.
Важным элементом конструкции является термодатчик, который устанавливается в одном слое с греющим кабелем. Необходимо предусмотреть возможность замены этого прибора без нарушения полового покрытия: перед монтажом его помещают в гофрированную трубку, которая аккуратно выводится в стеновую штробу. Расстояние датчика от стены должно составлять не менее 50–60 см.
Перед нанесением финишного покрытия, система проверяется на работоспособность. Завершаются работы заливке стяжки, которая изготавливается из строительных смесей. Но чаще всего, в качестве финального покрытия используется керамическая плитка, которая укладывается на специальный клей. Штробы, канавки и другие элементы конструкции должны быть заделаны штукатуркой.
Способы
При первом способе необходимо оснастить печь водяным котлом. Он должен быть достаточно большим. Вся система будет действовать, как и при паровом отоплении, когда помещение отапливается за счет радиаторов, размещенных по периметру комнаты, точно так же подсоединяются и теплые полы.
Конечно, главный минус состоит в том, что тепло держится, пока отапливается сама печь, как только она начинает остывать, сразу же остывают и полы. Единственным выходом больше удержать тепла, это в котел включить тен, тогда после топки горячая вода в нем будет держаться дольше.
Второй способ легкий и не требует больших вложений. Для этого варианта подойдет обычная угольная или дровяная печь, а весь принцип работы заключается в следующем:
- воздух в топку печи перемещается не с самого помещения, а из-под пола;
- этот воздух должен смешиваться с воздухом из помещения;
- в помещение воздух поступает с улицы, но он уже не холодный, а прогретый, так как ему приходиться проходить через печь.
Рекомендуем: Как уложить тёплый пол в бане?
Монтаж системы подогрева полов
Для проведения работ понадобятся инструменты и приспособления: емкость и миксер для замешивания бетона, шпатель, правило, ножницы для обрезки пластиковых труб, маяки, емкость для подогрева битума.
Из материалов нужно подготовить: готовую сухую песчано-цементную смесь (или отдельные ее компоненты), гидроизоляцию (можно взять рубероид и битум), теплоизоляцию (например, Пеноплэкс), демпферную ленту, хомуты, арматурную сетку, фиброволокно, дюбель-грибы, пластиковые трубы диаметром 1,6 см.
Фиброволокно для армирования стяжки
Шаг 1. Основание очищается. Если обнаружены дефекты в виде трещин или выбоин, требуется залить тонкую стяжку для выравнивания поверхности (предусмотрев при необходимости водоотвод). Сливной желоб должен быть выполнен из нержавейки или пластика. После этого придется ждать затвердения бетона.
Шаг 2. Проводится гидроизоляция основания. Для этого на черновой пол ровным слоем наносится подогретый битум. На нем размещаются полотна рубероида (с нахлестом в 100 мм). После этого процедура повторяется: слой битума и слой рубероида. При этом располагать полосы рулонной гидроизоляции в разных слоях следует перпендикулярно друг другу. Неприятный запах со временем выветрится.
Гидроизоляция пола в бане
Шаг 3. Для снижения потерь тепла укладывается теплоизоляция. Она должна быть жесткой. Толщина листов — не менее 100 мм. При монтаже нужно следить, чтобы между элементами не было щелей.
Укладка теплоизоляции
Шаг 4. Укладывается металлизированная подложка.
Шаг 5. Размещается армирующая сетка (диаметр проволоки — 4 мм, размер ячейки сетки — 150х150 мм). Она нужна для придания жесткости конструкции и закрепления контуров.
Шаг 6. Периметр помещения обклеивается демпферной лентой. Она производится из вспененного полиэтилена. Предназначение ленты — компенсация возможных тепловых расширений бетонной стяжки (от этого воздействия возможно появление трещин). На ней для удобства монтажа нанесен клеевой слой. Однако рекомендуется дополнительно закреплять ленту дюбель-грибами.

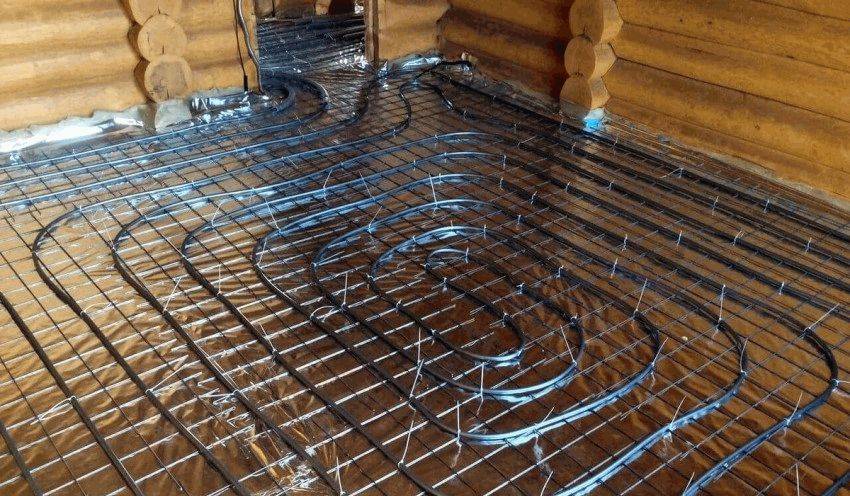

Шаг 7. Контур из пластиковых труб укладывается по спирали. Для этого на начальном этапе трубы размещаются по периметру помещения. Постепенно, с шагом 25 или 30 см, они заворачиваются к центру. От центральной точки раскладка контура проводится в обратном направлении (параллельно предыдущему) так, чтобы в итоге между трубами осталось 12,5 или 15 см.
Уложен контур из пластиковых труб
Фиксируется контур при помощи хомутов, которыми трубы закрепляются на армирующей сетке.
Шаг 8. Тепловой контур подключается к теплообменнику. Проводится тестовый запуск системы. Рекомендуется оставить работающий теплый пол на два дня. Таким образом получится проверить его на работоспособность и герметичность соединений. Если никаких проблем не было обнаружено, можно переходить к заливке системы стяжкой.
Шаг 9. Замешивается раствор из ЦПС и воды. Для этого удобнее использовать бетономешалку. Но при ее отсутствии можно обойтись и подручными средствами (емкостью большого размера и лопатой). Для повышения прочности основания в смесь рекомендуется добавить фиброволокно.
Цены на бетономешалки электрические
бетономешалка электрическая
Улучшить эксплуатационные характеристики бетонного состава можно при помощи добавления пластификатора.
Инструкция по применению пластифицирующей добавки
Предварительно на основание следует установить маяки для определения уровня заливки. Над трубопроводом стяжка должна возвышаться примерно на 5 см. Если из помещения нужно сделать отвод воды, необходимо предусмотреть некоторый уклон в направлении отверстий для слива. Бетонный раствор заливается на основание и равномерно распределятся (при помощи правила и шпателя) по маякам. После того как уровень пола определен, маяки можно вытаскивать, а образовавшиеся углубления нужно залить тем же раствором.
Заливка бетонного раствора
После набора бетонным основанием прочности (на это обычно требуется 4 недели) можно приступать к укладке декоративного покрытия. Чаще всего в этом качестве выступает плитка. Не нужно забывать о том, что перед фиксацией плитки на клеевой состав стяжку требуется обработать грунтовкой.
Тёплый пол в бане
Качественный водяной обогрев в бане вполне по силам сделать каждому, кто хоть немного владеет навыками проведения отделочных работ. Используя в качестве источника тепла печь, есть возможность значительно снизить затраты на оборудование, а также расходы на электроэнергию. Итогом работ станут комфортные условия для всех, кто любит проводить время за приемом банных процедур.
Меры предосторожности
Если внимательно изучить эксплуатационные свойства любого нагревательного кабеля, которые применяют в напольных отопительных системах, то можно сделать вывод о том, лучше всего их применять в небольших помещениях. При этом высота потолка не должна превышать 2,5 метров. Такими параметрами отличается парная в бане. Тут надо отметить, что электрический теплый пол опасен под плитку в бане не более чем обыкновенная электрическая проводка. Особенно если следовать довольно простым правилам. В принципе они одинаковы для всех электрических устройств, которые устанавливают в помещениях с повышенной влажностью. Ниже приведены эти правила:
Устройство должно быть надежно заземлено.
При сооружении проводки должны быть установлены защитные автоматы и в обязательном порядке в сети должен быть установлено устройство защитного отключения (УЗО).
Привод должен обладать внутренним и внешним защитным покрытием. Вообще, для выполнения работ желательно использовать кабель, предназначенный для укладки в помещениях с повышенной влажностью.
Для того, чтобы избежать перегрева кабеля лучше его не размещать перед входом в душевую кабину, если таковая установлена в бане.
Монтаж теплого пола, своими руками, работающего от электрической энергии, предоставит некоторые преимущества владельцу бани. К ним можно отнести следующие:
Высокая скорость выполнения монтажных работ.
Меньший расход цемента и других материалов, которые необходимы для сооружения стяжки. Ее толщина не превышает 30 мм, в то время как для водяного пола требуется стяжка толщиной 50 — 60 мм.
Так как для сооружения такой конструкции требуются меньшие трудозатраты, то соответственно его стоимость будет в итоге ниже, чем у водяной системы обогрева.
- Использование электрического пола обезопасит владельца бани от разморозки трубопроводной системы. Монтаж электрического теплого пола плитку бане в парилке позволяет избежать формирования неотапливаемых зон и остановит движение холодного воздуха внизу помещения.
Ключевая задача, которую должны решить монтажники — обеспечение полной безопасности системы во время ее эксплуатации. Самому установку электрического пола лучше не выполнять. Профессионалы обладают всеми требуемыми знаниями, навыками, которые нужны для монтажных работ. Кроме того, электрики обладают всем необходимым для работ инструментарием.
Отопительная система такого класса избавит человека от неприятных ощущений, возникающих при касании холодного пола. Использование теплого пола обеспечит равномерный прогрев предбанника. В парной соответственно человек не почувствует ощутимой разницы между температурой возле потолка и на полу. Кроме того, что человек получит более комфортные условия пребывания в парной и предбаннике следует помнить и о том, что теплые полы способствуют удалению излишней влаги из помещения, а значит будет снижен риск биологического поражения деревянных конструкций. В банях, оснащенных теплым полом, не происходит образования плесени и грибков на древесных поверхностях и в подплиточном пространстве.
Для монтажа теплых полов в помещениях с высоким уровнем влаги, например, в мойке бани, имеет смысл укладки кабеля в цементную стяжку.
Маты, в которых проложен нагревательный элемент приклеиваются к основанию с использованием специального клеящего состава. Нагревательный кабель оснащен изоляцией, состоящей из нескольких слоев, кроме нее в конструкцию входит несколько экранов, для изготовления которых применяют медную или алюминиевую фольгу. Ко всему прочему в качестве дополнительного изоляционного слоя выступает слой клея или стяжки и финишное покрытие.
По сути, теплый пол — это нагревательный кабель, который работает на принципе резисторного нагрева. Его укладывают в цементно – стружечную или бетонную стяжку, которая является еще одним изолятором.
Производители выпускают теплые полы, которые уложены в мат. Для укладки матов применяют клеящий состав, который тоже выступает в роли изолятора.
На основании вышеизложенного, допустимо сделать простой вывод, при соблюдении правил укладки теплого пола и правильного выбора необходимых материалов — электрические теплые полы абсолютно безопасны для применения в банях и предбанниках
Используемые типы конструкций отопления полов в банях
Напольную систему отопления можно выполнять в нескольких различных видах:

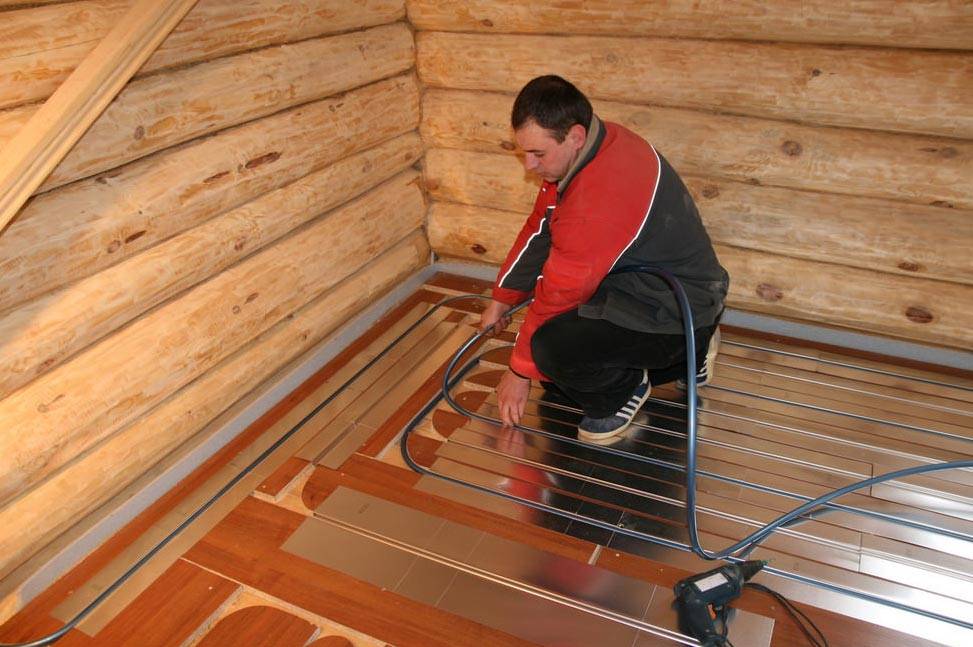

- Деревянный теплый пол в бане. В этом случае разводку труб монтируют на деревянном покрытии – лагах или черном полу.
- Полистирольная система, требующая минимум материалов и очень легкая, за счет чего часто используется в помещениях с малой несущей способностью строительных конструкций и низкими потолками.
- Бетонный теплый пол, который изготавливают путем заливки уложенной разводки труб специально подготовленной бетонной смесью.
Строение теплого водяного деревянного пола
Обустраивая теплый для бани водяной пол, следует обратиться за помощью в специализированную компанию, сотрудники которой смогут выполнить весь цикл необходимых работ. Благодаря этому можно избежать многих ошибок, которые могут стать причиной утечек и отсутствия нужного количества тепла.
Общие моменты для обустройства теплых полов в бане
Любой вид обогрева требует соблюдение особенных условий при монтаже. Но все типы пола имеют общие закономерности монтажа. Перед укладкой пола основание прокладывают теплоизолирующим материалом, оснащают гидроизоляцией, чтобы не допустить конденсат, затем застилают сами полы, сверху выполняют отделку.
Монтажные работы водяного пола
Для монтажа конструкции, которая состоит из труб, понадобится насос с котлом, трубы с арматурой. Разновидности укладки пола водяного типа: настильный и бетонный.
Распространенным вариантом считается бетонная укладка. Недостатком считают нагрузку на основание в виде бетона. При укладке на бетон трубы стягивают цементом.
При настильной укладке трубы укладывают на основу из дерева либо пенополистирола. Монтаж системы ведут с обеспечения теплоизоляции, чтобы уменьшить выделение тепла в атмосферу. Теплоизоляцию проводят с помощью полистирола, керамзита, пенофола либо минеральной ваты. Сверху прокладывается фольгированная пленка, которая повышает прогревание пола. На слой теплоизоляции кладут трубы разного материала: металла, меди, металлопластика, пластика либо гофрированные трубы.
Трубы во время укладки имеют разную конфигурацию — с помощью змейки либо улитки:
- Укладка в виде змейки более прост, но не обеспечивает равномерный прогрев пола. Причина в маленьком шаге между трубами, теплоноситель снижает температуру, и отдаленные зоны не прогреваются.
- Укладка в виде улитки сложный во время монтажа, но гарантирует равномерное распределение тепла.
Монтажные работы по укладке электрического типа
Различают пленочный и кабельный способ укладки:
- Укладка электрического типа с помощью пленки отличается простотой и легкостью. Для монтажа надо приобрести пленку и расстелить ее по полу. Не нужно делать стяжку из бетона. Пленку сажают к полу на скотч. Для повышения эффективности прогрева применяют фольгу. В мокрых помещениях проводят гидроизоляцию системы, для этого на пленку укладывают материал для гидроизоляции. Сверху на нее кладут, как правило, плитку. Для ее укладки используют специальный клей и затирку. При желании можно выполнить цементную стяжку сверху пленки, обеспечив большую безопасность от тока и надежность.
- Укладка теплых полов с использованием кабеля. С помощью электричества через греющий кабель прогревается пол. Для начала стоит правильно выбрать кабель. Для теплых полов в бане рекомендуют использовать кабель не более 250 ват.
Виды кабелей: одножильный либо двужильный. Второй тип кабеля легче монтировать, потому что один конец оснащен заглушкой. Минусом двужильного кабеля считается сильное излучение, показатель в четыре раза превышает, чем у одножильного.
Необходимо оснастить систему термостатом, чтобы осуществлять регулировку необходимой температуры через пульт. Для соблюдения требований пожаробезопасности, деревянное покрытие, на которое укладывают пол, обрабатывают специальными растворами.Укладка кабеля имеет свои нюансы. Расстояние от стены должно быть более пяти сантиметров, от приборов обогрева более 10 сантиметров. Во время укладки кабель нельзя перегибать или сильно натягивать.
Монтажный процесс упростят использование монтажной сетки, крепежные элементы для направления. Они помогут соблюсти при укладке оптимальное расстояние, при котором кабель будет функционировать в полную силу. Окончив работы, проводят тестовые испытания для системы. Если пол работает исправно, переходят к стяжке пола и армированию. Примерно через месяц можно начинать отделку покрытия.
Если в бане укладывают электрический тип пола, то все просто. Проводят изоляционные мероприятия между двумя системами. При водяном типе во время монтажа учитывают некоторые особенности. На выровненное основание укладывают трубы, для вывода стоков устанавливается труба. Далее заливают стяжкой и формируют уклон. Если учитывать требования к углу наклона, то теплопотери будут минимальными.
Очень важно правильно выбрать тип теплого пола для бани. От этого зависит срок службы системы, затраты на его монтаж и содержание. Более экономичными считаются инфракрасные либо водяные типы подогрева
Пленочные полы требуют самое меньшее вложение денег на этапе монтажа
Более экономичными считаются инфракрасные либо водяные типы подогрева. Пленочные полы требуют самое меньшее вложение денег на этапе монтажа.
Выбор подходящего материала
Перед тем, как делать пол в бане, следует выбрать материал. Самая важная функция пола – это быстрый отток воды в сливную яму.
Поэтому полы могут быть сделаны из различных материалов: деревянные, бетонные, глиняные, земляные. Так что выбор материала для пола зависит от вашего желания и возможностей.
Самый дешевый и популярный вариант – это конечно деревянный пол. Но при непродуманном устройстве слива дерево может начат гнить и издавать неприятный запах. Поэтому придется подумать еще об антисептике для пола в бане.
Купите специальную пропитку пола для бани, в ней меньше химии. И не забывайте проветривать баню после каждого использования. К тому же во влажной среде дерево довольно быстро размягчается и приходит в потрепанное состояние – такой пол долго не прослужит. Готовы ли вы через 4-5 лет менять полы в бане?
Бетонный пол
Бетонный пол в бане Такой пол рассчитан на длительную эксплуатацию. Срок его службы составляет не менее 50 лет.
Бетонный пол – холодный пол. Он требует больших денежных вложений, трудозатрат и времени.
Конструкция бетонного пола
Бетонный пол в бане имеет следующую конструкцию:
Черновой пол. На первом этапе возведения оснований в банях устанавливают черновой пол, который является опорой для будущей конструкции. Для его устройства следует скрепить балки перекрытий с досками и установить их на близком расстоянии относительно друг друга.
Система водоотведения
При обустройстве ввода и слива воды важно изолировать компенсационной лентой стыковочные участки труб и трапов, контактирующих с покрытием.
Слой пароизоляции.
Слой гидроизоляции. Укладывают гидроизоляционные слои из специальных материалов
Какой выбрать материал, решать только строителю, рынок стройматериалов предлагает большой ассортимент рулонной гидроизоляции.
Слой утеплителя.
Армирующая сетка.
Не пропустите: Вертикальные двухтрубные системы водяного отопления
Деревянные полы
Деревянный пол Деревянный пол в парной
Самый лучший и чистый материал для полов в бане – это дерево.
Существуют два типа деревянных полов, которые укладываются в бане:
- протекающий;
- непротекающий.
О конструкции каждого из них будем говорить ниже.
Устройство деревянного пола со сливом за счет уклона
Необходимые инструменты и комплектующие
При сооружении водяной версии пола основным нагревательным элементом оказываются тщательно подобранные трубы. Их оценивают по:
- материалу;
- сечению;
- длине;
- конфигурации;
- присоединительным габаритам.
Медные трубы мало корродируют и служат долго, гарантированно проработают не менее 50 лет. Оборотной стороной таких преимуществ является повышенная стоимость. Металлопластик тоже относительно дорог, при этом установить такие трубы существенно тяжелее, чем комплектующие из меди. Зато они гибкие и дают минимальный объем отходов в процессе работы.
Полиэтилен намного менее гибок, плата за него сравнительно мала, как и за вспомогательные детали. При работе потребуется использовать специальный паяльник.
В качестве такой подложки широко применяются пенофол, пенополистирольные плиты. Особой необходимости в использовании коллекторов нет, потому что общая площадь пола в бане вряд ли достаточно велика; но если естественной циркуляции не хватит, они обязательно должны использоваться.
Зато совершенно необходимы расходомеры, термические головки (ставящиеся на обратные трубопроводы), системы стравливания воздуха, клапаны для слива воды, запирающие клапаны и тепловые счетчики. Чтобы подать в систему горячую воду, требуется специальное нагревательное оборудование, к примеру, электрокотел.
Важно понимать, что электрический подогрев может быть выполнен по самым разным конструктивным схемам:
- с помощью ТЭНа;
- на индуктивных катушках;
- на электродах.
Типичный котел оборудуется насосом, системой сброса воздуха, расширяющим баком. Пожарная безопасность, небольшие габариты и высокий КПД в значительной мере подавляются высокой ценностью электрического тока
Потому внимание потребителей и монтажников часто привлекают газовые нагревательные приборы. Обязательно входят в них теплообменники, вентиляторы, термометры и манометры, клапаны различных типов, автоматические системы. Приходится при установке газового котла принимать меры по профилактике пожара и взрыва, регистрировать схему монтажа и само оборудование
Приходится при установке газового котла принимать меры по профилактике пожара и взрыва, регистрировать схему монтажа и само оборудование.
Невозможно будет обойтись и без вспомогательных инструментов — строительных рулеток, плоскогубцев (пассатижей), строительного уровня, разводных, гаечных и накидных ключей, отверток, шлифовальных машин и так далее.
Разновидности полов с подогревом для бани
Раньше, единственным способом обогрева полов в бане было печное отопление – инструкция как подключить водяной пол в бане к банной печи. Современные же отопительные устройства более эффективны, и, несмотря на бытующее мнение о возможности возгорания, они пожаробезопасны. Существует три основных варианта тёплых полов для бани:
- Водяной — это замкнутая система наполненная водой, и имеющая отопительный электрический или газовый котёл.
| Плюсы | Минусы |
| Равномерное прогревание площади | Трудоёмкий монтаж |
| Стоимость обслуживания не высокая | Необходимость в дорогостоящем оборудовании для контроля за температурой |
| Возможна разгерметизация конструкции | |
| Условия проведения ремонтных работ сложные |
Электрический — для обогрева используется нагревательный элемент, в виде кабеля или мата. Принцип действия — подаваемое электричество преобразуется в тепловую энергию, и распространяется по всей поверхности.
| Плюсы | Минусы |
| Регулировка температурным режимом производится автоматически | Дорогие расходные материалы |
| Доступна укладка любого покрытия | Высокая стоимость электроэнергии |
| Быстрая установка |
Инфракрасный тёплый пол — тёплое электромагнитное излучение. Все элементы находятся в полиэтиленовой плёнке, что защищает от поражения током.
| Плюсы | Минусы |
| Долговечная и практичная конструкция | Присутствуют скрытые соединения в большом количестве |
| Устанавливается под любое основание |
