Как собрать сифон для раковины на кухне и в ванной: устройство, принцип действия и правильная установка схемы своими руками

Установка сифона на ванну

Перед тем, как приступить к основным работам необходимо подготовить сифон для ванной, а также специальный инструмент:

отвёртки (плоская и крестовидная);
болгарка (если необходимо демонтировать старый чугунный сливной аппарат);
плоскогубцы;
силиконовый герметик;
шестигранники различного размера.

Рабочий процесс должен происходить в такой последовательности:

При необходимости замены старого элемента слива нужно демонтировать старый элемент и установить на его место новый сифон. Зону монтажа тщательно зачищают для надёжной герметизации резиновых прокладок.
На начальной стадии работ проводится закрепления нижней горловины слива. Под эту деталь устанавливают прокладку, затем плотно прижимают перелив к сливному отверстию. Из внутренней стороны горловина закрепляется при помощи специального винта и дополнительной прокладки. Крепление затягивают чувствительно используя для этой цели отвёртку. Корпус сифона обычно выполняют из пластика, поэтому в применении значительных усилий нет необходимости. В случае течи крепление нужно подтянуть.
Монтаж переливной горловины проводится по тому же алгоритму.
Сифон для ванны соединяется с канализационной системой при помощи гофрированной трубки. Заметим, что подобную деталь нельзя укорачивать. При наличии в комплектации прибора специальной гайки этот элемент надевают на один из концов гофры в первую очередь, затем устанавливают прокладку.
Водяной затвор для душевого поддона монтируется достаточно просто. Во время проведения подобных работ необходимо проверить герметичность всех соединений, затем прикрепляют на сифоне патрубок и устанавливают его свободный конец в канализационную систему.
На завершающем этапе набирают в ванну воду, примерно 30% от общего объёма и проверяют узел на наличие протечек.

Во время сборки сифона необходимо зачистить все шероховатости в районе сливов, а также удалить все заусеницы на резиновых или силиконовых прокладках. Перед затягиванием винтовых соединений герметизирующие детали проверяют на смещение. Ещё одним требованием правильной сборки считается установка раструба канализации примерно на 15 сантиметров ниже дна ванны.

Монтаж

Когда вы собрали сифон, можно заняться его монтажом. Эта работа так же является достаточно доступной и понятной.

Рассмотрим пошагово, как самостоятельно поставить собранный сифон для ванны.

Для начала необходимо открутить старый сифон. Затем максимально тщательно очистите места соединений, а также внутренности патрубка.
Теперь можно переходить к установке нижнего перелива. На конец нижнего конца этой детали необходимо надеть прокладку. Теперь перелив следует приставить непосредственно к сливному отверстию.
Вместе с этим к отверстию нужно приложить вторую накладку. Далее в нее вставляется винт.
После установки конусной прокладки вы получите не очень герметичное соединение, что обязательно в будущем приведет к протечкам. Только после того, как вы убедитесь в правильном выполнении своих действий, нужно одной рукой придержать трубу, а второй – затянуть винт с использованием отвертки.

Теперь можно приступать к монтажу верхнего перелива. Он присоединяется точно так же, как и нижний. Чтобы монтажные работы прошли быстрее и проще, специалисты советуют направлять патрубок не вертикально вниз, а сдвигать его в сторону (поближе к себе).
Теперь нужно сделать соединение слива и перелива. В данном случае самым удобным считается использование гофрированного шланга, который можно легко согнуть при необходимости. Используя гайки для герметизации имеющихся соединений, на них нужно поставить прокладки. Их следует устанавливать тонкими концами к горловинам.
Далее нужно переходить к установке водного затвора. Прежде чем подсоединить водный затвор к горловине, нужно внимательно рассмотреть места под укладку прокладок. Если там имеются какие-либо дефекты, их необходимо зашлифовать при помощи напильника.

В любой модели сифона водный затвор подключается к горловине при помощи накидной гайки. Эта деталь также может быть дополнена прокладкой (конусообразной или плоской).
Теперь можно переходить к непосредственному соединению сифона к канализационной системе. В зависимости от модели устройства подключение необходимо производить прямо в раструб или же через манжет уплотнителя.
Все соединения необходимо максимально надежно уплотнить. Так как прокладки из резины не могут похвастаться долговечностью, для большей надежности и прочности все стыки рекомендуется заделать при помощи качественного герметика на силиконовой основе.

После всех проделанных действий вам понадобится лишь убедиться в правильности сборки конструкции. Для этого слив нужно прикрыть пробкой, после чего открыть холодную воду и наполнить ей ванну.

Внимательно осмотрите присоединительные участки и слив. Если нигде не появились протечки, значит, сантехникой можно спокойно пользоваться. Чтобы заметить течь, проще всего расстелить на полу бумагу, на которой сразу же появятся стекающие капли.

Если вы все-таки выявили протечки в конструкции, можно попытаться слегка подтянуть гайки. Соединяя друг с другом разные элементы, следуйте одному простому правилу: если определенная деталь натягивается и резьба при этом «не идет», значит, в этом месте может появиться течь.

Одной из наиболее распространенных причин образования протечек является перекос, который возникает при неправильной подгонке жесткой проводки. Иногда правильному монтажу препятствует монтажная пена, которую нередко используют для дополнительного утепления ванны.

Какой сифон лучше устанавливать на раковину в ванной

Изделие выбирают с учетом нескольких критериев:

Цены. Дорогие модели изготавливают с точным соблюдением размеров и комплектуют качественными прокладками. При установке дешевых аналогов могут возникнуть сложности.
Эстетических качеств. Если изделие находится на виду, оно должно выглядеть привлекательно и соответствовать стилю раковины. Например, каменный или медный умывальник следует оснастить стальным сифоном, пластиковый сюда не подойдет.
Диаметра сливного отверстия сантехприбора. Он должен соответствовать размерам решетки.
Свободного пространства под сантехприбором. От этого параметра зависят габариты сифона.
Ориентации сантехприбора относительно входного отверстия канализационной трубы. Если изделие установлено в стороне или с поворотом, потребуется гофрированный гидрозатвор или гибкий переходник.
Толщины сантехники. У сифона, предназначенного для стальной ванны, может не хватить резьбы при попытке зафиксировать его, например, на гранитном умывальнике.

Полуавтоматические модели сложнее в монтаже, чем автоматические, но имеют по сравнению с ними 2 преимущества:

Чтобы открыть донный клапан, не требуется окунать руку в воду.
Пробку легко можно удалить, чтобы она не мешала, например, принимать душ. Деталь просто вынимают из посадочного места. В автоматических моделях ее необходимо откручивать.

Наиболее востребованы бутылочные сифоны из пластмассы.

Пластмассовый сифон.

Бутылочный тип конструкции

Данный тип является одним из наиболее распространенных и часто используемых. У него достаточно легкий процесс монтажа. Для его установки нет необходимости приглашать специалиста.

Данный тип прибора обладает уникальной способностью: возможность его прочистки в любое время с минимальными усилиями. Другие типы приборов не обладают таким преимуществом.

Свое название данный тип устройства получил, благодаря своей внешней схожести с бутылкой. Он представляет собой откручивающуюся колбу, соединенную с системой трубопровода.

Конструкция сифона

Конструкция сифона бутылочного типа имеет свои особенности. Прибор состоит из следующих элементов:

выпускающий элемент;
гайка для накидывания;
шайба с функцией уплотнения;
прокладочная поверхность;
Облицовочная часть под скрытую канализационную систему;
отводная система;
внешний корпус изделия.

Чтобы прочистить устройство бутылочного типа, необходимо совершить следующие действия:

нижняя часть прибора представляет собой своеобразный стакан, который имеет резьбовое соединение. Его следует открутить от основного корпуса изделия;
после снятия стакана откроется доступ к основному корпусу, соединенному с трубопроводом;
проведение очистительных мероприятий;
после того, как прочистка будет завершена, нижнюю часть прибора (стакан) следует просто прикрутить на место.

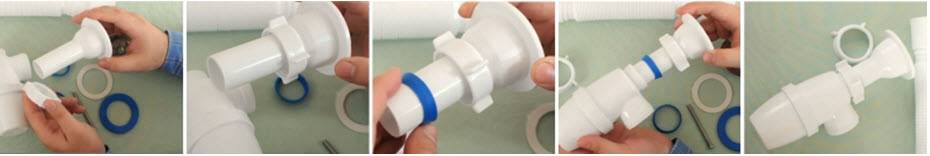

Собираем новый сифон

Собрать новый сифон можно начав с того, что разложить все имеющиеся детали перед глазами. Если разгруппировать их по виду, то вы увидите, что компонентов чересчур много только с первого взгляда. На самом деле, собирать их получится даже интуитивно, т.к. все элементы, например прокладки, будут подходить только к соответствующим частям устройства.

Все затягивающиеся элементы следует затягивать плотно, однако не нужно перебарщивать, т.к. вполне возможно повредить прокладки или пластмассовую резьбу.

Итак, собрать устройство нужно будет в следующей последовательности:

1. Для начала берите самую большую прокладку (плоскую) и надевайте ее, соответственно, на самое большое отверстие, а после этого закручивайте крышку-колпак. После этого вы сможете заметить, что сифон имеет два различных по диаметру отверстия – сбоку и сверху.

2. Затем берите патрубок, который станет крепиться непосредственно к раковине, и подбирайте подходящие к нему по своему диаметру накидную гайку и конусную прокладку. Для начала надевайте накидную гайку на патрубок, а после этого нужно натянуть тупой стороной вверх конусную прокладку. По завершении этой манипуляции вставляйте патрубок в верхнее отверстие сифона и плотненько, однако без фанатизма, закручиваем.

Иногда бывает так, что патрубок со сливной воронкой необходимо предварительно соединять вместе. В таком случае тоже нужно быть внимательным, т.к. в сливной воронке должна находиться гайка, следите, чтобы она не потерялась.

3. Следующим шагом будет также, как и в предыдущем этапе, закрутить гофрированную трубу. Для этого надевайте на нее пластиковую гайку, натягивайте конусную прокладку (также тупой стороной вверх) и закручивайте ее к сифону. Вот, в принципе, все устройство собрано. Остальные этапы вам потребуются для следующего шага.

Установка

Данный процесс состоит из нескольких этапов, которые напрямую связаны друг с другом и влияют не только на внешний вид, но и эксплуатационные качества.

Простейший вариант накладной мойки

Выбор

Прежде всего, стоит отметить, что двойные кухонные мойки имеют различные размеры и способы крепления. Среди них самыми популярными являются врезные и накладные.
Врезное устройство монтируется в отверстие, проделанное в столешнице, и располагается по ее центру, не выходя на грани.
Накладная мойка также устанавливается в отверстие в плите, но при этом ее края захватывают весь материал, что предполагает использование простого листа ДСП, вместо более дорогих материалов.
Также существует двойная угловая мойка для кухни, которая занимает место в соответствии со своим названием и способна решить дизайнерские и технические задачи с проблемными местами.

Угловая мойка с двумя секциями и дополнительной нишей изготовленная из нержавеющей стали

Отдельное внимание следует уделить и материалу изготовления. Однако специалисты рекомендуют приобретать кухонные раковины, сделанные из нержавейки.
Этот материал отлично зарекомендовал себя при работе в условиях кухни, благодаря хорошей устойчивости к воздействию влаги и механическим повреждениям.. Выбор необходимо делать таким образом, чтобы двойная кухонная мойка не только была практичной и недорогой, но и хорошо вписывалась в дизайн интерьера конкретной кухни, поскольку довольно часто она может являться одним из важнейших элементов в композиции

Выбор необходимо делать таким образом, чтобы двойная кухонная мойка не только была практичной и недорогой, но и хорошо вписывалась в дизайн интерьера конкретной кухни, поскольку довольно часто она может являться одним из важнейших элементов в композиции.

Врезная мойка, выполненная в спаренном варианте

Монтаж

Способ монтажа устройства напрямую зависит от его типа. Однако во всех случаях необходимо сначала проделать отверстие в столешнице.
Для этого сначала при помощи дрели проделывают отверстия по периметру, которые затем соединяют при помощи пилы или ножовки.
Далее нужно установить кухонную мойку и закрепить ее таким способом, какой предлагает инструкция к конкретной модели.
В конце можно с помощью герметика заделать щели между столешницей и устройством.

Вариант размещения угловой мойки в столешнице

Подключение

Если монтаж производится своими руками, то стоит воспользоваться инструкцией по подключению смесителя и сифона. Данные процессы также имеют свои различия связанные с конкретной моделью, но при этом они имеют общепринятые правила, которые необходимо соблюдать.

Мойка на специальном столе

Сначала необходимо произвести установку крана, поскольку она требует применения громоздких инструментов, а смонтированный ранее сифон будет этому мешать.
Когда будет организовываться слив стоит приобрести специальные хомуты, цена которых не очень велика, но при подключении к системе дополнительных приборов они помогут решить массу проблем.
По окончании установки необходимо проверить всю систему на наличие течей и устранить их путем затягивания всех монтажных элементов.

Типовая схема подключения двойных моек с совмещенным сифоном и организацией системы перелива

Выбор сифона для кухонной мойки

Рано или поздно приходится решать вопрос о покупке сифона или его замене. Старая модель может сломаться, или необходима замена мойки на более современную. Новая мойка по своей конструкции может потребовать другую конфигурацию слива. Современные производители предлагают различные виды сифонов.

На рынке предлагается большое количество различных сливов, но их можно разнести в три принципиально разные категории:

Бутылочные. Некоторое количество воды собирается в специальном стакане, образуя гидрозатвор.
Коленные. Вода собирается в трубе, которая имеет форму колена.
Трубные. Без гидропробки.

Коленные сливы тоже делятся на виды:

Жесткие.
Гофрированные.

В некоторых случаях применяют гибридные варианты.

Особняком стоят классы плоских сифонов и двойных. Плоские устанавливаются под низко сидящие ванные или душевые кабинки. Плоские конструкции используются при монтаже сдвоенных раковин. На кухню обычно устанавливают модель бутылочного типа. Когда свободное место ограничено, то рационально использование коленных типов. Например, U-образные или S-образные.

Таким образом, перед установкой системы слива нужно выяснить, какая модель лучше всего подходит под конкретные условия.

Перечень моментов, на которые следует обратить внимание при установке сифона на кухне:

Диаметры отверстия в раковине и защитной решетки слива обязательно должны быть равны.
Если нужно подключить к сливу дополнительное устройство, стиральную машину или посудомоечный комбайн, то необходимо заранее позаботиться о приобретении дополнительного узла для присоединения еще одного сливного шланга.
Высота раковины или ванной должна соответствовать высоте сифона.
Следует обратить внимание на канализационное отверстие. Его диаметр должен совпадать с диаметром выходной трубы слива

Если диаметр сливного патрубка меньше отверстия канализации, то нужно приобрести специальный переходник. Его поперечное сечение не должно превышать канализационное.
Если сливной фильтр расположен открыто и хорошо просматривается, то имеет смысл позаботиться о хромированном узле. Для эстетики. В случае если узел закрыт, находится в кухонной тумбе, то материал не важен. Пластиковый фильтр легче мыть и чистить, чем металлический.
Стоимость изделия. В этом случае цена зависит от внешнего вида. Функционально сливные системы не сильно отличаются друг от друга. Срок службы не зависит от цены. Пластиковые сливы тоже могут служить достаточно долго.

Инструкция по сборке и монтажу сифона

Перед началом установки устройства следует предупредить других жильцов о временной неработоспособности умывальника. Для подстраховки рекомендуется перекрыть воду на вводе в квартиру.

Проверка комплектации

Необходимо убедиться в наличии всех составляющих, требующихся для качественного монтажа. Они перечислены в паспорте к изделию. Здесь же имеется инструкция по установке.

В большинстве случаев кроме самого сифона в комплект входят:

Решетка. Препятствует падению в сифон крупных предметов.
Стяжной винт с шайбой.
Комплект резиновых прокладок и манжет.
Стяжная и соединительная гайки.

Все металлические детали должны быть выполнены из нержавейки.

Демонтаж старого сифона

Старый прибор снимают в следующем порядке:

Ставят под него ведро.
Отвинчивают гайку на канализационном патрубке. Для этого может понадобиться ключ.
Руками отвинчивают стяжную гайку, связывающую решетку и сифон. У дешевых моделей эту функцию выполняет винт в центре решетки. Если он прикипел, соединение разрабатывают с помощью керосина или жидкости WD-40.
Отсоединяют устройство от умывальника и канализации. Если при монтаже использовался силиконовый герметик, его разрезают ножом.
Удаляют старые прокладки и шайбы. Уплотнители не рекомендуют применять повторно, даже если на них отсутствуют видимые повреждения. Изделие с большой вероятностью вскоре даст течь.

После демонтажа сифона горловину сантехники очищают от накипи и отложений. Входное отверстие канализации освобождают от грязи и затыкают влажной ветошью.

Разборка старого сифона.

Сборка нового сифона (схема)

Бутылочный сифон собирают в следующем порядке:

К стакану привинчивают верхнюю часть, предварительно уложив на место соединения плоскую резиновую прокладку. Ее легко узнать — она самая крупная в комплекте. Собранное изделие имеет вид цилиндрической колбы с резьбовыми отверстиями вверху и сбоку.
Берут заливную трубку с воронкой и последовательно надевают на нее гайку и коническую прокладку. Уплотнитель ориентируют так, чтобы раструбом (тупым концом) он был направлен вверх. Необходимо следить, чтобы из воронки не выпала металлическая гайка. Она должна находиться в предназначенном для нее посадочном месте. В некоторых моделях трубка и воронка выполнены в виде 2 отдельных деталей. Их соединяют и стягивают гайкой с уплотнителем.
Трубку вставляют в верхнее отверстие колбы, пока прокладка не упрется в его края. Далее прикручивают патрубок гайкой. Затяжку производят руками и без чрезмерного усилия, чтобы не повредить прокладку и пластмассовые детали.
Аналогично фиксируют сливную трубку в боковом отверстии. Уплотнитель на ней ориентируют раструбом к гайке.
При наличии перелива его по той же схеме крепят к входной трубке (с помощью гайки и уплотнителя).

Схема сборки.

Особенности для полуавтоматической конструкции

Изделие полуавтоматического типа оснащено блоком управления, приводящим в движение пробку. Он соединен тросиком с горловиной сифона, крепящейся к раковине. На этапе сборки никакие дополнительные действия не требуются.

Установка под раковину

Установка сифона под раковину в ванной производится в следующем порядке:

На решетку (фильтр) изделия надевают резиновое кольцо.
Собранный сифон помещают под сливное отверстие сантехники и устанавливают в воронку входной трубки плоский рифленый уплотнитель полосками вверх.
Удерживая изделие вертикально, прижимают его воронкой к отверстию сантехники снизу.
Сверху на раковину укладывают решетку, так чтобы она оказалась по центру отверстия. Перед этим резиновое кольцо можно обмазать силиконовым герметиком.
Скрепляют решетку и приемную воронку с помощью механизма, предусмотренного в конструкции. В большинстве случаев для этого есть стягивающая гайка. Некоторые модели имеют отверстие в решетке, куда необходимо вставить винт. Он входит в соединение с гайкой в воронке, после чего крепеж затягивают.
Решетку перелива устанавливают в том же порядке. После этого соединяют узел со специальным патрубком на сифоне.
Если устанавливается модель полуавтоматического типа, к решетке перелива крепят блок управления, а в сливной фильтр вставляют пробку.
Выходную трубку сифона связывают гофрой с отводом канализации. Соединения уплотняют прокладками и силиконом.

Подсоединение сифона.

Проверка гидроизоляции

Для проверки необходимо открыть на некоторое время водопроводный кран. Герметичность соединений контролируют визуально и путем ощупывания. В случае обнаружения протечки подтягивают гайки либо обмазывают прокладку силиконом.

Устройство сифона

Рассматриваемый прибор состоит из следующих деталей:

Металлическая или пластмассовая защитная решётка. Подобный элемент устанавливается в сливном отверстии ванной, хотя может использоваться и для мойки. Рассматриваемый элемент предназначен для задержки крупных отходов.
Прокладка из резины толщиной от 3 до 5 миллиметров. Устанавливается между корпусом санитарно технического прибора и выходным патрубком.
Выпускной патрубок – это словное отверстие посудомоечной или стиральной машины, а также отвод смесителя с донным клапаном.
Резиновая прокладка выпускного патрубка.
Пластиковая гайка выходного патрубка.
Резиновая или пластиковая пробка для закупорки слива санитарно технических приборов.
Металлический винт диаметром от 6 до 8 миллиметров используется для фиксации решётки. Подобный элемент изготавливается из нержавейки или обработанной никелем и хромом стали.
Корпус сифона коленного или бутылочного типа.
Латунная гайка.
Гайка из пластика, используемая для крепления гофры.
Резиновые прокладки «под конус» в количестве две штуки.
Крышка поддона сифона.
Отвод в канализационную систему. Эта деталь закрепляется в боковой части сифона.
Специальная гайка, фиксирующая пластиковый резиновый переходник.
Плоская прокладка из резины. Этот элемент используется для герметизации корпуса с крышкой сифона.
Гофрированная трубка или гибкий шланг, соединяющий фильтр с канализационной системой.

Как правильно ставить сифон

Мы уже поговорили о том, как установить сифон для раковины на кухне. Теперь перейдем к вопросу с ванной. Обычно в ней есть пару отверстий, причем одно размещено на дне, а второе на передней стенке

. Из таких особенностей будет определена конструкция сифона для ванны, которая состоит из следующих элементов:

Колено и патрубок.
Водосточная чаша.

Гофрированная пластиковая трубка.

Приведем инструкцию по установке сифона под ванну:

Заранее произведите сборку сифона и «примерьте», как он будет размещен под ванной. До начала установочных работ стоит обдумать, как размещать трубы, а также определить длину/толщину трубопровода.
В верхнем отверстии, которое размещено на передней стенке ванной поставьте ободок из металла. Закрепите на нем патрубок.
Посредством болта прикрепите сливную чашу на сливное отверстие, которое расположено в днище.
Для закрепления сифона на отверстиях стоит раскрутить болт из металла (он размещен на самой ванной). После этого прикрутите патрубок посредством болта на отверстие.
Когда все элементы сифона собраны, то свободную часть гофры можно скрепить с трубой канализации.
Проверьте на герметичность стыки – налейте в ванну воды под малым напором, и если течь отсутствует, то понемногу увеличьте напор. Далее осмотрите место под ванной, и если воды нет, то сифон будет готов к нормальному применению.

Ниже мы оставили полезный видеоролик, в котором продемонстрирован весь процесс установки сифона под ванной.

Монтаж сифона для стиральной машинки

Интересно, что установка встраиваемого сифона является более кропотливой работой. Порядок действий такой:

Проделайте отверстие в стене при помощи перфоратора.
Закрепите посредством монтажной скобы водопроводные и канализационные трубы в отверстии.
Поставьте сифон с изгибом.
Подключите его к коммуникациям.
Отверстия стоит заделать при помощи цементного раствора, а элементы стоит скрепить.
Стиральную машинку подключите по инструкции.

А теперь о правильном уходе и монтаже.

Общие рекомендации по установке сифонов

В реальности установка сифона на раковину своими руками может быть упрощена, если следовать таким советам:

Начните монтаж сифона после того, как изучите инструкцию, представленную в комплекте.
При установке сифона для металлической или акриловой ванны отверстие слива стоит обрабатывать при помощи наждачной бумаги – это поспособствует плотному прилеганию прокладок.
Сифон с потоковым разрывом стоит проконтролировать, чтобы прокладка не была смещена.
Диаметр трубопровода для слива должен быть не менее 5 см.

Долговечность в использовании сифона во многом будет зависеть от устройства и точности его монтажа.
