Датчики температуры на батареи отопления в помещениях, рекомендации по установке своими руками

Как устроен терморегулятор

Терморегулятор включает в себя две основные части: термоклапан и термостатическую головку. Размеры устройства подходят под разные диаметры труб и типы отопительных систем. Термостатический элемент съёмный. На один и тот же термоклапан можно поставить регулятор разных типов.

Принцип работы терморегулятора для батарей отопления понять не сложно, если разобраться в его конструкции. Термоклапан напоминает с виду простой вентиль. Состоит из седла и запорного конуса, открывающего и закрывающего канал для теплоносителя. Температуру регулируют с помощью изменения количества теплоносителя, который проходит через отопительный прибор.

Для однотрубной и двухтрубной систем клапана различаются. Это связано с тем, что гидравлическая нагрузка на вентиль в однотрубной системе ниже в два раза. Вентили для однотрубных систем можно ставить в водяные контуры с естественной циркуляцией.

Виды регуляторов водяного пола

Датчики температуры теплого пола поддерживают комфортный режим комнатного воздуха, контролируют экономию энергоресурсов. Устройство показывает: насколько прогревается теплый пол, датчик температуры определяет температуру воздуха над полом.

При монтаже устройства контроля воздуха соблюдаются правила установки прибора:

  • устройство устанавливается на высоту 1 метра;
  • подключается к отдельной розетке;
  • устройство не нагревается под влиянием посторонних нагревателей или солнечного света.

Датчики теплого пола на самом покрытии устанавливаются:

  • устройство прикрепляется на высоте 0,5 м до нижнего уровня, на таком же расстоянии до стены между витками двух водяных труб на равном расстоянии;
  • один край провода с измерителем устанавливается в гофрированную трубу;
  • другой край подключается к термостату, укладывается по проделанной канавке в бетоне;
  • поверхность заливается бетоном, край гофры выходит наружу (что удобно при реконструкции или замене).

Датчики для теплого пола автоматически регулируют установленную температуру, при достижении заданного показателя – отключают нагревание. В трубу подачи нагретой воды устанавливается сервопривод, который регулирует подачу воды при помощи цилиндрического поршня.

 Подразделяются датчики по типам:

  • аналоговый (электронно-механический).
  • сенсорный или кнопочный (цифровой).
  • с автоматическим программированием;
  • мультизональные;
  • радио термостаты и контроллеры.

Каждый наделен характеристиками. Также разделяются по месту установки: напольные, воздушные, комбинированные.

Механические модели

Первый тип регулятора настраивается вручную, температура выставляется при помощи вращающейся кнопки, включение производится клавишей. На панели указанная минимальная, а также максимальная точка температуры.

Электронные модификации

Автоматический прибор программируется на время работы, с определением времени включения подогрева до заданного показателя (ночное время, выходные дни, время отсутствия хозяев). Выставляется минимальное значение температурного режима, что экономично при  использовании энергоресурсов. Некоторые  измерители автоматически отключаются на установленное время.

Программируемые регуляторы температуры

Работает регулятор не только по заданному графику.  Дисплей показывает потребления энергии, что балансирует потребление ресурсов. Дополнительная функция – контроль заданных параметров, управление при помощи телефона или компьютера.

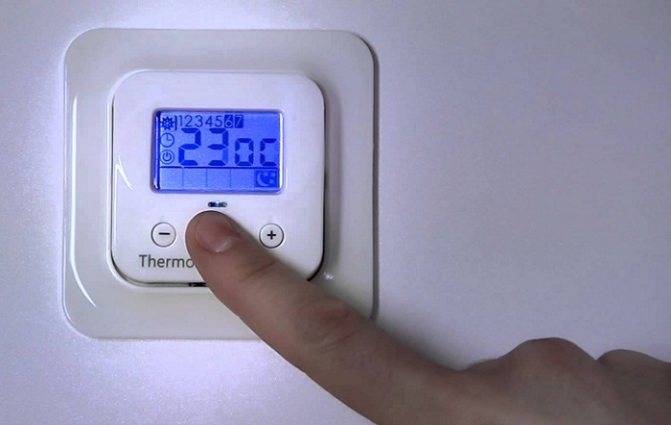

Сенсорные

На сенсорном регуляторе показатели задаются вручную при помощи кнопок, касанием или пультом. Температурные показатели в диапазоне погрешности 0,5°.

Сенсорные регуляторы могут быть накладными или съемными. В ванной комнате монтаж производится под щиток для защиты от повышенной влажности.

Радиотермостаты и радиоконтроллеры

Автоматическая регулировка температуры полов производится термостатами, сервоприводами коллекторов, термоголовками с проводными датчиками.

Автоматическая регулировка упрощает ручную настройку, контролирует безопасность. Радиоконтролер выпускается европейской фирмой Uponor, представлен на российских рынках.

Он отличается такими показателями:

  • радиосигнал управляет специальными сервоприводами;
  • переносной термостат, на который поступают показания;
  • радиоконтроллер корректирует сигналы, подает их на сервоприводы.

Дополнительная функция – радиоуправление температурой теплого пола, подключение к мобильному телефону, что контролирует обогрев.

Радиотермостат выполняет функции, заложенные по программе:

  • определяет степень нагревания, подключается к насосу для принудительной циркуляции воды;
  • полуавтоматическое управление;
  • регулирует подачу нагретой воды;
  • независимо от внешней погоды, поддерживает комфортную температуру воздуха.

Порядок монтажа терморегулятора

Чтобы установить терморегулятор для радиаторов отопления, сначала отключают подающий стояк. Затем сливают воду из системы отопления и приступают к монтажным работам, которые выполняют в следующем порядке:

  • отрезают горизонтальные трубные подводки на некотором расстоянии от радиатора;
  • отсоединяют отрезанный трубопровод, а также кран, если он был установлен ранее, от радиатора;
  • проводят отсоединение хвостовиков вместе с гайками от запорного крана и клапана терморегулятора; их заворачивают в пробки батареи отопления;
  • далее собирают трубную обвязку и устанавливают на выбранное место;
  • потом проводят соединение установленной обвязки с горизонтально расположенными трубами подводки, идущими от стояка.

Системы отопления подразделяются на два вида: однотрубная и двухтрубная. В однотрубной системе отопления при подключении терморегулятора приходится менять схему подключения радиатора за счет установки перемычки, соединяющей прямую и обратную подводки прибора.

Эта труба-перемычка, называемая иначе байпасом, позволяет курсировать теплоносителю при перекрытии батареи отопления терморегулирующим устройством. При реализации подобной схемы подключения удобно демонтировать прибор, предварительно перекрыв вентили, представленные на рисунке под номером 3 и 4.

Схема подключения терморегулятора радиатора отопления в однотрубной системе

Схема подключения регулятора температуры радиатора в двухтрубной системе отопления

Легенда к схемам:

  1. подающий стояк системы отопления;
  2. радиатор отопления;
  3. терморегулятор (автоматический или ручной);
  4. нижний вентиль;
  5. ручной или автоматический воздухоотводчик;
  6. перемычка;
  7. стояк обратный;
  8. заглушка.

В двухтрубной системе отопления регулирование поступлением теплоносителя в радиатор можно осуществить с помощью регулятора температуры радиатора батарей отопления, установленного на верхней подводке.

Устройство и принцип действия

Удобство пребывание в помещениях во многом зависит от применяемой системы отопления. Контроль над температурой водяного теплого пола производится с использованием специальных приборов – терморегуляторов.

Применяются множество конструкций таких систем, но в большинстве случаев в них используется всего несколько принципиально различных способов регулировок.

Смотреть видео — процесс настройки

терморегулятор для теплого пола, обзор и настройка

Watch this video on YouTube

Но, прежде чем рассмотреть принцип работы и устройство терморегуляторов, нужно понять объект регулирования.

Что такое разводка отопления

Обогрев помещения водяным полом может осуществляться различными способами. Одним из них является использование тепла подогретой воды, выполняющей роль теплоносителя. Передача производится по трубам. Раньше в отоплении в основном использовали стальные трубы, сейчас им на смену пришли современные из пластиковых материалов.

Греющий контур может располагаться вдоль стен в виде радиаторов, а может располагаться под поверхностью пола, нагревая его и воздух в помещении.

Терморегулятор для радиатора отопления: установка, принцип работы, характеристики, критерии выбора.

Горячая вода или антифриз нагревается в котле, после чего, с использованием циркуляционного насоса подается в греющий контур водяного пола.

Проходя по его трубам, теплоноситель отдает тепло в закрытое окружающее пространство, нагревая поверхность. Охлажденная жидкость возвращается в систему котельной. В зависимости от температуры «обратки» в узле подмеса производится ее подогрев, либо охлаждение подмешиванием более холодной воды из бака.

В контурах с теплыми полами, который подключаются отдельным контуром, терморегулятор устанавливается для каждого из них, поскольку все они имеют собственный тепловой режим. А контуры радиаторного отопления нагреваются до температуры, практически вдвое выше, чем для теплого пола.

Как работает принцип регулирования температурного режима

Основными элементами регулировки нагрева является сервоприводы,  датчики температуры и терморегуляторы. Такой состав оборудования позволяет производить регулировку температуры водяного теплого пола бесступенчато в непрерывном автоматическом режиме. Происходит это следующим образом:

  1. Если с термодатчика приходит сигнал о недостаточной температуре, сервопривод открывает вентиль и в контур отопления поступает больше горячей воды.
  2. При перегреве теплоносителя открывается вентиль подмеса охлажденной воды, снижая степень нагрева в контуре.
  3. Однако возможна регулировка и в ручном режиме путем установки крана в определенное положение. Но такой способ требует постоянного визуального контроля, поскольку факторы, от которых зависит режим отопления, в течение суток изменяются неоднократно. При относительной дешевизне таких устройств, они очень неудобны в эксплуатации, поскольку за каждым имением условий в помещении требуется вмешательство в работу отопления.

Параметры регулировки

Смотреть видео — регулировка мощности блока термодатчика

Регулировка теплого пола используем терморегулятор для водяного теплого пола

Watch this video on YouTube

  1. Степень нагрева напольного покрытия. В таком случае датчик нагрева устанавливается в непосредственной близости от него. Такое устройство теплого пола лучше всего подходит для небольших помещений и маломощных отопительных контурах, которые используются только в качестве вспомогательных, в частности для теплого пола.
  2. Температура воздуха в помещении – при такой схеме контроля используются датчики, вмонтированные непосредственно в корпусе терморегулятора. Корректной работы такого прибора можно добиться только, если выполняются все требования к утеплению обогреваемого здания. В противном случае эффективной работы отопления добиться сложно – значительные потери энергии неизбежны. Правильно построенный дом с обширной отопительной системой и терморегулятором может дать до 30% экономии ресурсов.
  3. Комбинированные системы регулирования, при которой датчики температуры водяного теплого пола устанавливаются и в отапливаемом помещении и на системе узла подмеса. Параметры настраиваются из соображений максимально комфортной температуры в доме. Такая аппаратура с терморегулятором используется в обширных помещениях. Для управления могут использоваться оба датчика одновременно или один из них.

Что такое термодатчик?

В комплекте с нагревательными элементами для тёплого пола идёт термодатчик. Он представляет собой полупроводник, терморезистор. К нему подключается медный провод, который соединяется с терморегулятором. Резистор защищён гелевой оболочкой и колбой из термостойкого стекла.

Данное устройство заключено в плёнку из ПВХ. Она защищает датчик теплового пола от механического разрушения. Длина медного провода может достигать 50 м, но необходимо помнить, чем длиннее проводник, тем больше погрешность показаний температуры. Подобное оборудование используют для «тёплого пола» под стяжку.

Если напольная система не предусматривает выполнение стяжки, то используют мягкий датчик температуры для теплового пола. Он представляет собой резистор и проводник, которые заключены в защитную оболочку из ПВХ. Стеклянную трубку и гелевую прослойку не используют. Мягкий датчик выбирают для электрического тёплого пола из термоплёнки или кабельных матов. Облицовкой может быть паркет или ламинат.

Медный провод подключают к терморегулятору. На контролирующем устройстве имеется схема подсоединения датчика. В регуляторе располагается пластина, которая чувствительная к перепадам температур. Вместе с медным проводом и кабелем электрической сети она образуют единую цепь. Как работает блок управления?

  • Датчик располагают на полу между нагревательных элементов.
  • Терморезистор нагревается, тепло передаётся по медному проводнику.
  • Регулятору задаётся определённый режим, на который настроена чувствительная пластина.
  • Если температура резистора выше заданного показателя, то пластина это улавливает через медный проводник и изгибается. Электрическая цепь размыкается. Питание от сети перестаёт подаваться к нагревательным элементам пола.
  • При охлаждении напольной магистрали пластина охлаждается и выпрямляется. Цепь замыкается. Ток начинает подаваться в систему отопления.

Рекомендуем: Как устроена гребёнка для тёплого пола?

Автоматика для электрического обогрева может иметь сложную схему. Данные о тепловом режиме подаются не только с поверхности пола. Устанавливаются датчики для измерения температуры воздуха в помещении и вне дома. Контролирующая система анализирует показатели, сравнивает с установленной нормой и определяет, отключать или включать систему отопления.

Датчики температуры водяного тёплого пола или электрообогрева позволяют регулировать работу системы отопления в автоматическом режиме. Она перестаёт функционировать, если в ней нет необходимости. Это позволяет экономно расходовать электричество, снижает финансовые расходы. Если в доме установлен блок управления с программным обеспечением, то регулировать обогрев можно с помощью компьютера.

Наиболее востребованы терморегуляторы и измерительные приборы следующих , «Rexant», «Ferroli», «Ballu», «Teplolux». Оборудование для тёплого пола предлагается приобрести в специализированных магазинах Москвы, Санкт-Петербурга, Казани и других больших городов.

Особенности выбора в зависимости от напольного покрытия

Подразделяются датчики для системы «теплый пол» и от того, под какой тип покрытия они устанавливаются. При этом различается монтаж.

Под мягкое покрытие

Температурный датчик, монтируемый под ковролиновое, линолеумное, пробковое покрытие – цилиндр небольшого размера, крепящийся на конце отрезка кабеля. Ставят его, когда стяжка полностью схватится. Для этого в ней проделывают узкую канавку.

Под твердое покрытие

Монтируются, например, под дерево, плитку. Термодатчик здесь габаритнее, покрыт гелем, защищающим от повреждений. Монтаж его несколько сложнее и может быть прямой или с применением монтажной коробки.

Общие вопросы об электрических теплых полах

Сушит ли теплый пол воздух?

Температура теплого пола в подавляющем большинстве случаев не поднимается выше 30 °С, что сводит высушивание воздуха к минимуму. Для поддержания комфортного уровня влаги в помещении, при активном использовании теплого пола или других обогревательных приборов, рекомендуется применять увлажнитель воздуха.

Мешает ли теплый пол детям закаляться?

Теплый пол разработан с целью создания комфорта в помещении, в том числе и для детей. Закаливание, как способ профилактики заболеваний и укрепления иммунитета – сложная и многоэтапная система, успешность которой зависит не от наличия теплого пола, а от грамотной реализации принципов закаливания.

Является ли теплый пол благотворной средой для распространения микробов?

Это не соответствует действительности. Благотворной средой для распространения микробов является несоблюдение принципов гигиены, вне зависимости от того, установлены теплые полы в квартире или нет. Напротив, во влажных помещениях электрический теплый пол является средством борьбы с грибком и плесенью, образующимися от чрезмерного количества влаги.

Регулирующие вентили для радиаторов

Чтобы в ручном режиме отрегулировать работу отопительных приборов, используют специальные вентили. Такие краны реализуют с прямым или угловым подключением. Порядок, как регулировать батареи отопления с помощью этих устройств в ручном режиме, заключается в следующем.

При повороте вентиля опускается или поднимается запорный конус. В закрытом положении поток теплоносителя полностью перекрывается. Перемещаясь вверх или вниз, конус регулирует в большей или меньшей степени количество циркулирующей воды.

Благодаря данному принципу действия такие вентили также называют «механическими  регуляторами температуры». Устанавливают их на батареи на резьбу, а к трубам подсоединяют фитингами, чаще всего обжимного типа.

Регулировочный вентиль, используемый для отопительных приборов, имеет следующие преимущества:

  • устройство отличается надежностью, ему не опасны засоры и мелкофракционные абразивные частицы, присутствующие в теплоносителе – это касается исключительно качественных изделий, у которых конус клапана произведен из металла и тщательным образом обработан;
  • изделие имеет доступную стоимость.

У регулировочных вентилей имеются и недостатки – каждый раз при использовании устройства его положение приходится менять вручную  и по этой причине довольно проблематично поддерживать стабильный температурный режим.

Для того, кого не устраивает такой порядок, и он задумывается над тем как регулировать температуру батареи отопления другим методом, больше подойдет применение автоматических изделий, позволяющих держать под контролем степень нагрева радиаторов.

Что могут контролировать термостаты

 Современные терморегуляторы для водяного теплого пола могут контролировать следующие показатели:

  • температуру воздуха в помещении;
  • уровень прогрева пола;
  • совмещать контроль температуры воздуха и поверхности пола.

Чтобы проконтролировать температуру воздуха в комнате, датчики встраивают в корпус термостата. Настраивают его специально для учёта уровня показателей в контролируемом помещении. Такой контроль эффективен только внутри зданий, которые имеют хорошую теплоизоляцию, а потери тепла сведены к минимуму. Если это условие не выдержано, датчик контроля температуры в помещении ставить не рентабельно.

Если надо проконтролировать прогрев поверхности напольного покрытия, датчик температуры водяного теплого пола устанавливают как можно ближе к отопительному контуру. Такая система эффективна, когда теплый пол выполняет функцию дополнительного обогрева помещения. Температурный режим воздуха устанавливают основные источники тепла.

Не работает термостат — как проверить?

В то же самое время не ждите каких-то глобальных изменений при замене термостата одной модели на другую. Бытует мнение, что если теплый пол не догревает, то стоит поменять терморегулятор на более дорогой, все само собой изменится.

Тут же поднимется температура воздуха в комнате, и там, где ранее было холодно, наступит жарища. Грубо говоря, термостат – это своего рода спидометр в вашем автомобиле.

Можете на спидометре нарисовать 300-350км/ч, но если движок не способен выдать такой мощи, то и данной скорости вам не видать. Если что-то и виновато в плохой работе теплых полов, то в первую очередь смотрите на температурный датчик.

Проверить работоспособность термостата очень просто. Подаете на него питание 220В и подключаете выносной датчик.

Далее, вместо теплого пола подсоединяете к термостату обычную лампочку накаливания. Начинаете выкручивать ручку, изменяя температуру.

В определенный момент лампочка должна загореться.

Далее зажимаете в руке температурный датчик и ждете. При нагреве от вашего тела исправный термостат сработает, и лампочка потухнет.

Если датчик запрятан глубоко в стяжку, то можете прогреть это место феном и дождаться такого же эффекта. Когда лампа никак не реагирует, это говорит о неисправности устройства.

Самый быстрый способ ремонта в этом случае – перевод работы с датчика пола, на встроенный в корпус датчик воздуха.

Концы кабеля на девайсе от напольного источника температуры придется откинуть, а настройки самого прибора перезагрузить.

Работать все это будет корректно при условии установки терморегулятора непосредственно в обогреваемом помещении.

Если у вас электронный термостат с ШИМ управлением, то при вышеприведенном способе проверки, не рекомендуется слишком быстро нагревать датчик посторонним источником тепла. Чем это чревато?

Во-первых, термостат тут же зафиксирует не нормальный рост тепла и сработает раньше времени. Во-вторых, “умные мозги” девайса принудительно отключат обогрев на ближайшие 20 минут.

При этом температура уже через 5 минут на дисплее устройства будет достаточной для включения, а запуска и замыкания контактов не произойдет. Вследствие чего у вас возникнут сомнения в корректности работы терморегулятора.

Поэтому проверка с быстрым нагревом идеально подходит для механических устройств, а с электронными будьте осторожны.

Установка датчика температуры и подключение его к терморегулятору

Перед монтажом датчика системы теплого пола необходимо поместить его в изолированную гофрированную трубку, которая обычно присутствует в комплекте с изделием. В районе перехода датчика к проводу желательно намотать несколько слоев обычной изоленты, чтобы при необходимости устройство можно было легко извлечь.

С легкостью просунуть датчик в трубку поможет леска для триммера, которая при своей толщине всего в 3 мм имеет очень хорошую упругость. Используя изоленту, конец провода нужно соединить с леской, после чего просунуть его внутрь гофры.

Перед тем как подключать термодатчик, необходимо расположить его в соответствии с правилами. Устройство размещается в середине между греющими элементами так, чтобы датчик располагался параллельно им. Гофру рекомендуется закрыть пластиковой пробкой. Это поможет избежать в нее попадания раствора для стяжки. Если в системе обогрева применяется инфракрасная пленка, то датчик необходимо монтировать с изнаночной стороны изделия.

Терморегулятор устанавливают только после затвердевания стяжки. К нему подключаются все нагревательные элементы системы, датчик температуры, а также провода электропитания. Размещать регулятор рекомендуется как можно ближе к самой системе обогрева, чтобы минимизировать расстояние от него до термодатчика.

При покупке терморегулятора следует выбирать изделие такой мощности, которая бы соответствовала мощности нагревательных элементов системы теплого пола. В максимальном режиме она не должна превышать допустимую нагрузку на нагревательный кабель.

При подключении проводки к клеммам необходимо помнить о соблюдении фаз. У большинства терморегулирующих приборов нейтральный ноль обозначен как «N», а фазы – это буквы «F» и «L». Кроме того, фазы можно определить также по цвету проводов. Нулевой – это, как правило, синий. Что касается фазы, то провод может быть как белым, так и черным или коричневым.

После того как датчик теплого пола и нагревательные элементы системы подключены, рекомендуется произвести тестирование терморегулятора. Для этого нужно:

выставить самую минимальную температуру на приборе;
подать электрическое питание;
включить обогрев с помощью тумблера;
несколько раз плавно изменить температурный режим, обращая внимание на наличие щелчка, который должно быть слышно во время включение нагревательных элементов;
проверить насколько хорошо нагревается напольное покрытие.

Если говорить о подключении водяной системы обогрева к терморегулятору, то она не является обязательной. Однако использование такого устройства поможет сэкономить на теплоносителе, поскольку с его помощью можно управлять потоком воды. Так же, как и в случае с электрическим обогревом, датчик для теплого пола может быть простым или программируемым. Его крепят, как правило, на высоте одного метра неподалеку от расположения терморегулятора. В данном случае функция термодатчика заключается в определении температуры воздуха в условиях обогреваемого помещения. Поэтому рядом с ним не должны находиться дополнительные источники тепла.

Как подключить датчик теплого пола

Подключение выполняется в несколько этапов. Вначале нужно установить терморегулятор, к которому он будет подключен. Поэтому в первую очередь в стене сверлится круглая выемка под монтажную коробку и штробы под кабели и сигнальные провода.

Далее от коробки к распределительному щиту прокладывается канал под входной провод. Для изоляции и защиты сигнальных проводов и силового кабеля используется пластмассовый гибкий шланг, диаметр которого не должен препятствовать свободному извлечению прибора. Округлость изгибов должна быть достаточной для продвижения внутри трубы датчика и кабеля.

После того как выполнена установка датчика теплого пола, можно приступать к его подключению. Во всех терморегуляторах имеется стандартная колодка на шесть клемм с нанесенной маркировкой для каждого разъема. L и N являются фазным и нулевым проводами, соединенными с электрической сетью. L1 и N1 – провода фазы и нуля, соединяющие терморегулятор с тепловым контуром.

Датчик температуры подключается в 5 и 6 клемму. В некоторых конструкциях может отсутствовать клемма, к которой подключается заземляющий провод. В этом случае провода заземления соединяются между собой напрямую специальными разъемами, клеммниками или болтовыми соединениями.

Подведем итоги

Датчик теплого пола — это прибор, который в зависимости от температуры покрытия изменяет степень его нагрева. Главный элемент большинства подобных устройств — терморезистор, самостоятельно изменяющий сопротивление. Это происходит при повышении или понижении температуры. Датчики подключают к регулятору пола. Провода, ведущие к устройству, размещают в специальной канавке, проделанной в стене. Их укладывают в твердую гофру. Это облегчает замену сломанного термодатчика. Также возможен монтаж на поверхности стены. Перед установкой или в случае некорректной работе устройство проверяют мультиметром. Если его сопротивление отличается от паспортного, прибор меняют. При более серьезных неисправностях вызывают мастера.
