Ассортимент и цена вопроса ↑
Купить теплый плинтус — цена его может довольно сильно отличаться в разных магазинах и салонах — сегодня не сложно, гораздо сложнее понять принцип расчета стоимости за саму систему и за ее установку.
Такая отопительная система представляет собой целый набор, состоящий из большого числа составляющих: алюминиевые профили, нагревательные элементы, пластиковые заглушки, держатели, кронштейны, соединительные фитинги, коллекторы, подводные трубки и т.д. На количество всех этих компонентов, а значит, и на стоимость всей системы в целом, влияет множество факторов: размер помещения и его геометрия, теплопотери, желаемый цвет, необходимость в коллекторах, подводящих трубках и прочих дополнительных материалах. Все эти элементы имеют свою цену, поэтому вести речь о единой стоимости системы «теплый плинтус» не представляется возможным.
Произвести все расчеты, подобрать необходимое количество элементов и сделать все это качественно, профессионально и без ошибок, может только специалист, прошедший курс обучения.
Система отопления «теплый плинтус», безусловно, заслуживает внимания к своей персоне, ведь такого инновационного, стильного и гениального изобретения в области теплоэнергетики еще не было.
Конструкция тёплого плинтуса
Внешне это устройство представляет собой короб из металла с размерами 30х140 мм. Такой короб монтируется непосредственно на стену, заменяя собой классический деревянный или пластиковый плинтус. С верхней стороны в коробе есть щель, через которую нагретый воздух струится вдоль стены, устремляясь вверх. Панели из алюминия нагреваются до 40-70 градусов, при этом в помещении устанавливается комфортная температура.
От обычных радиаторов, расположенных на некотором расстоянии от пола, данная конструкция выгодно отличается тем, что излучающий тепло плинтус способен нагревать самый нижний уровень помещения.
Внутри короба есть специальные кронштейны, на которых крепится нагревательный элемент, состоящий из пары медных трубок, где закреплены латунные пластинки. Медные трубки имеют внутренний диаметр всего 11 мм при толщине стенки в 1 миллиметр. Между собой нагревательные модули соединяются обжимными гайками или посредством медной пайки, а в углах используются специальные медные или полиэтиленовые поворотные трубки.
Теплоноситель, которым чаще всего служит обыкновенная вода, поступает в контур через подводящие трубки от распределительного коллектора. Желательно комплектовать распределительный коллектор отсечными и сливными кранами, расходомерами и автоматическими воздухоуловителями. Кроме того, полезно добавить в тёплый плинтус водяной манометр и термометр, с помощью которых можно было бы контролировать всю систему и было проще управлять её параметрами.
Достоинства и недостатки
Достоинства следующие:
- Равномерный прогрев помещения без холодных и теплых зон.
- Не выжигается кислород.
- Снижение затрат на поддержание комфортной температуры за счет ее понижения на несколько градусов
- Обогрев идет тепловым излучением от теплых стен.
- Удобство встраивания в любые интерьеры.
- Более простой монтаж (по сравнению с теплыми полами).
Если не принимать во внимание заявление «не будут ничего они греть», недостаток пока выявлен один: высокая цена. Есть и еще один, но косвенный: водяной теплый плинтус — система многокомпонентная
Правильно все спроектировать и подключить непросто. С электрическими плинтусами чуть проще, но требуется навыки работы с электричеством. То есть, в обоих случаях желательна установка профессионалами, или подробное выяснение мелочей и особенностей у дилеров или производителей.
Принцип работы плинтусного отопления в графическом изображении: на уровне головы (примерно 1,6-1,7 метра) температура достигает комфортных 18-20 oC
Подключение термостата
Далее кабель необходимо подключить к терморегулятору и запитать все это дело от эл.сети 220В.
Терморегуляторы могут быть:
встраиваемые (под монтажную коробку)
накладные
Температура контролируется датчиком термопары, который изменяет свое сопротивление при нагреве. Для корректной работы датчик требуется разместить подальше от источника тепла.
По завершении монтажа греющие модули нужно закрыть. Для этого на внутреннюю сторону плинтуса наклеивается термоотражающая лента.
После чего данная планка одевается на верхние крючки кронштейнов, а на нижних с усилием защелкивается.
Торцы и углы закрываются заглушками.
Если вы хотите жестко зафиксировать внешнюю планку, это можно сделать через саморезы. На поверхности имеются специальные продольные риски под них.
Саморезы при вкручивании будут заходить в зубчатую прорезь кронштейна.
Поверх шляпок саморезов одеваются пластиковые заглушки.
Для запуска системы обогрева в работу, достаточно включить терморегулятор и убедиться в равномерном прогреве плинтуса по всей комнате.
Особенности проведения монтажа
Теплый плинтус электрический, монтаж которого вы можете произвести самостоятельно, устанавливается по технологии, состоящей из двух этапов. На первом из них осуществляется подготовка выводов для подсоединения оборудования. Далее производится укладка проводящих трубок, которые идут от коллекторов. Мастер должен произвести подвод электрического кабеля. На втором этапе установки плинтуса нужно проверить, завершены ли работы по отделке помещения. Далее производится монтаж элементов корпуса, а после специалист подсоединяет контуры к выводам
Важно осуществить необходимые замеры изоляции. После завершения данных манипуляций можно подавать электроэнергию, а также осуществить настройку термостатов
Преимущества использования теплого плинтуса
Использование такой современной отопительной системы дает массу преимуществ для потребителей, а именно:
- возможность экономии свободного пространства за счет ее компактного размера, что очень актуально для небольших помещений;
- создание в отапливаемом помещении комфортных условий для всего живого. Тепло плинтусов обеспечивает оптимальный микроклимат для человека, животных и растений. Особенно теплый плинтус подходит угловым квартирам, где при условии его использования стены будут полностью прогреваться и таким образом можно забыть про грибок;
- отсутствие конденсата на окнах и равномерный прогрев всего помещения;
- благодаря отсутствию конвекционных потоков, как при традиционном отоплении, происходит снижение уровня запыленности помещения;
- высокая эффективность в работе;
- абсолютная безопасность и простота в эксплуатации;
- легкость монтажа и возможность вписать в любой интерьер за счет разнообразия дизайна и цветовых решений;
- экономия электроэнергии, что составляет примерно 40%;
- доступная стоимость.
Подбор места и монтаж
Плинтус необходимо монтировать в один ряд, обеспечив расстояние от пола в 1 см. От стены нужно отступить 15 миллиметров, используя два упора. Зазор нужен для создания конвекции и безопасного функционирования системы, это требуется для исключения перегрева. На первом этапе осуществляется разметка стены с помощью уровня. При этом можно использовать отбивочную нить. Задняя панель модуля прикладывается к стене, что позволит разметить отверстия для бурения. В них после данных манипуляций вставляются пластиковые дюбели, а затем модуль фиксируется на место
Все последующие модули устанавливается по такому же принципу, однако важно строго придерживаться уровня
Электрический и водяной теплый плинтус своими руками: нюансы обустройства
Уже давно кинули в лету времена, когда под индивидуальным отоплением подразумевали только громоздкую систему с водой, в качестве теплоносителя. Технический процесс способствовал внедрению инновационных разработок во многих отраслях.
На сегодня современный рынок предлагает огромный выбор устройств и систем, нацеленных на максимально эффективное решение задач, связанных с обустройством жилища. В частности, отопительная система может иметь несколько вариаций. Среди последних модных трендов в плане домашнего отопления можно смело назвать теплый плинтус.
Эта технология пришла к нам относительно недавно из Европы, где с успехом применяется уже около двух десятилетий.
Если сказать просто, то под теплым плинтусом подразумевается нагревательный прибор шириной 6 см и высотой от пола примерно 14-16 см. Он монтируется на стенах по всему периметру помещения на месте плинтуса. Конструктивная схема теплого плинтуса включает теплообменный греющий модуль, который состоит из 2-х медных труб. На эти трубы насаживаются ламели. Вся система спрятана во внешнем разборном алюминиевом коробе. В зависимости от способа нагрева модуля, плинтусная отопительная система может быть водяной или электрической.
Принцип работы такой системы обогрева
Функционирование системы «теплый плинтус» основано на эффекте «прилипания» теплого воздуха к стенам помещения. При этом поток воздуха медленно поднимается вдоль стеновых поверхностей, отдавая им свое тепло. Снаружи на стенах и окнах образуется тепловой экран, что препятствует оттоку тепла из помещения.
https://youtube.com/watch?v=3p_KAMdS9as
Обратите внимание! Уже от нагретых стен излучается тепловая энергия, передающаяся на другие предметы и поверхности: мебель, пол, потолок. А воздух в процессе вторично прогревается от предметов
В итоге, равномерное распределение тепла по высоте и периметру комнаты и отсутствие активной конвекции обеспечивают чрезвычайно комфортный микроклимат для человека. Для того чтобы выбрать, а затем смонтировать теплый плинтус своими руками необходимо знать функциональные особенности и водяной, и электрической вариации.
Вариант #1 — электрическая система
Предварительно производятся работы по подготовке выводов для последующего подключения системы. Электрический теплый плинтус, как правило, монтируется в два этапа:
Первый этап. От источника питания к точкам подключения сервоприводов и термостатов прокладывается электрический кабель. Технические способы исполнения этих работ необходимо продумать и просчитать еще при первоначальном проектировании
При прокладке коммуникаций особое внимание необходимо уделить правильности подводки труб и подключения инженерного оборудования. Нужно четко следовать всем рекомендациям и инструкциям производителей системы, поскольку после того, как будет выполнена заливка цементной стяжки и произведены отделочные работы, исправить дефекты будет физически невозможно
К точкам подключения термостатов и ТЭНов прокладывается силовой кабель 220 В.
Второй этап. После того как завершены все отделочные работы пола и стен, а также установки всех конструкционных элементов теплого плинтуса выполняются такие мероприятия: замеры сопротивления изоляции; подача электропитания; настройка термостатов.
Вариант #2 — водяная система
Прежде всего от коллектора к местам устройства плинтуса прокладывается пластиковый трубопровод. На втором этапе выполняются такие работы:
- установка элементов системы отопления;
- подсоединение греющих модулей, к подготовленным заранее выводам;
- опрессовка;
- балансировка контуров;
- отладка автоматики;
- пусконаладочные мероприятия.
Важно! В процессе монтажа системы «водяной теплый плинтус» греющие модули между собой стыкуются обжимными гайками, которые предназначаются специально для медных труб или медной пайкой. Сама медная труба характеризуется внешним диаметром 13 мм и внутренним – 11 мм

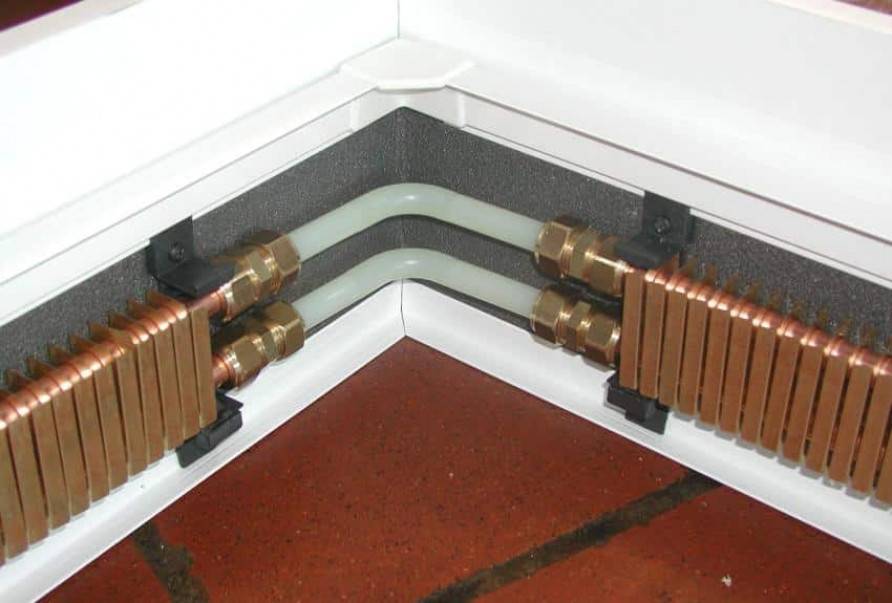

Полностью смонтированный водяной теплый плинтусМонтаж данной современной системы отопления выполняется очень просто
Как и все гениальное в нашей жизни конструкция теплого плинтуса предельно проста. Стоит лишь проявить немного терпения и внимательности при изучении теоретических аспектов. И без особых проблем эта отопительная система будет смонтирована даже человеком, не имеющим специального образования. Надеемся время, проведенное на нашем сайте, вы потратите с пользой.
- Алексей
- Распечатать
Изготовление водяного теплого плинтуса
На рынке много вариантов готовой продукции, но некоторые предпочитают все делать самостоятельно. Такой подход не всегда рационален, так как придется покупать специфические материалы и расходники.
Алюминиевый профиль для крепления на стену и наружную накладку найти несложно, равно как и крепления для радиатора. А вот с последним могут возникнуть проблемы. Часто медные радиаторы для теплых плинтусов продают как запчасти и их цена не позволяет сэкономить. В таком случае самодельный теплый плинтус будет ненамного дешевле заводского.

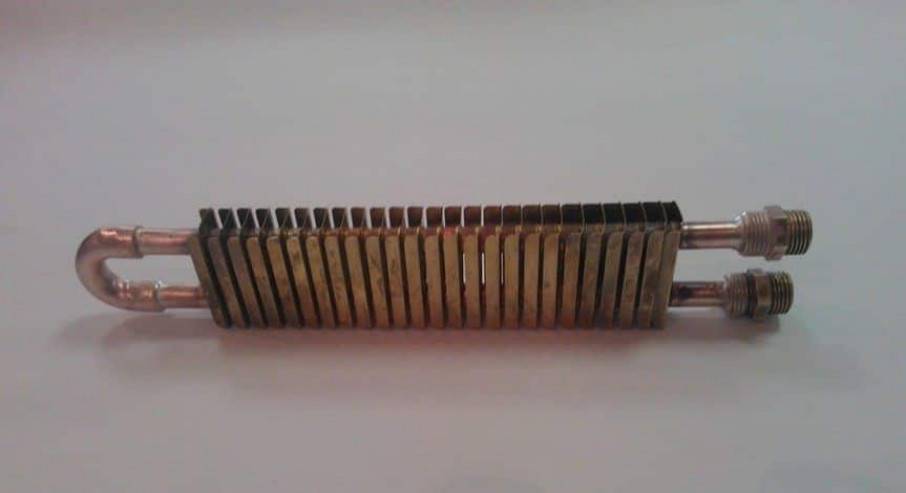

Так выглядит заводской радиатор теплого водяного плинтуса. Воссоздать такую конструкцию в домашних условиях будет проблематично.
Вместо радиатора можно использовать обычную медную трубу, тогда придется либо подавать теплоноситель с большой температурой, либо замедлять его циркуляцию, чтобы он успевал отдать нужное количество тепла.
Для теплоизоляции стены за радиатором желательно использовать теплозащиту с металлизированным покрытием. Для большей эффективности ее лучше устанавливать фольгой в сторону радиатора.
Если есть возможность, можно купить радиаторы без резьбовых соединений, а во время монтажа сварить их в единую систему. Но при этом может возникнуть проблема с подключением к магистрали с теплоносителем.
Установка водяного плинтуса
Для того, чтобы установить теплый плинтус своими руками, нужно подготовить следующие инструменты:
- разводные ключи;
- ножницы по пластику;
- пассатижи;
- молоток;
- перфоратор или дрель;
- кусачки.
Прежде чем установить теплый плинтус, нужно измерить расстояние от секции до подключения коллектора. С помощью ножниц отрезать пластиковую трубу нужного размера с небольшим запасом. Прикладывать так, чтобы выход трубы находился в 6 см над уровнем пола, до угла должно оставаться не меньше 15 см. Трубу нужно прокладывать в пол или в стену, как удобнее.
По периметру комнаты приклеить установки плинтусов, на клей или самоклеящуюся ленту. Установку профилей обязательно нужно начинать с угла. Профиль разрезать и установить любым удобным способом: на силикон, двусторонний скотч или прикрутить к стене (полу).
Затем нужно установить держатели. Для этого надо просверлить отверстие в 15 см от края профиля, а для остальных клипс — через каждые 40 см.
Затем устанавливаются конвекторы. Пластиковую трубу отрезать до нужной длины, стараясь делать так, чтобы она хорошо стыковалась с секцией, не появлялись перегибы. На медные трубы надеть втулку, гайки и резиновую прокладку. Поддерживающую втулку установить в пластиковую трубу, скрутить и дотянуть разводным ключом нужного размера.
Радиатор приложить к стене. Если остались латунные ребра, удалить их кусачками. С помощью переходника соединить со следующей секцией. Подогнать корпуса плинтусов так, чтобы не возникало зазоров, но от углов нужно отступить 1 мм, чтобы потом можно было установить декоративные элементы. Снова приставить радиатор к стене и удалить лишние элементы.
Точно таким же образом устанавливается и собирается конструкция и на других секциях. Собирать нужно, продвигаясь от одного угла к другому. Для секции, расположенной в углу комнаты, нужно использовать специальные угловые пластиковые трубы. Последнюю секцию нужно закольцевать. Это можно сделать с помощью специальной втулки из гофрированной нержавеющей стали.
На финальном этапе устанавливаются декоративные элементы — заглушки, угловые соединения. Систему необходимо подсоединить к коллектору, включить подачу воды. Далее нужно понаблюдать, не протекает ли где-то вода. Обычно такое бывает в местах соединения. Если это не решило проблему, нужно отключить на время воду и разобрать конструкцию. Возможно, повреждена уплотнительная резинка, ее нужно заменить.
Плинтусное отопление
Несмотря на то, что в нашей стране, что такое теплый плинтус, стало известно не так давно, в Европе этим способом отапливают помещения уже несколько десятков лет. Технология эта очень проста, но вместе с тем достаточно удобна. Основу составляют металлические (чаще всего медные) трубы, они же являются нагревательным элементом. Трубы устанавливаются на то же место, где обычно проходит плинтус, то есть по периметру помещения. Затем их закрывают металлическим коробом из пластин с рифленой поверхностью. За счет такой конструкции короб выступает в качестве теплообменника, тем самым увеличивая КПД конструкции.
В целом, водяной плинтус состоит из следующих элементов:
- лицевая панель с отверстиями, за счет которых обеспечивается воздушный поток (стандартный размер: ширина — 3-4 см, высота — 15-20 см);
- тыловая панель — облегчает установку конструкции и защищает стену от постоянного воздействия высокой температуры;
- отопительный радиатор, выполняющий функцию нагрева (стандартные габариты — 1 м х 0,4 м х 1,6 м);
- поворотные боковые заглушки;
- теплообменный модуль, состоящий из двух трубок, по которым циркулирует вода.
За счет того что плинтус устанавливают по периметру всего помещения, тепло постепенно поднимается вверх, а затем все помещение равномерно нагревается. В результате при данной технологии не возникают перепады температуры. Так как нагревательный элемент скрыт под лицевой панелью, он не заметен, что выгодно отличает его от массивных радиаторов. Как видно на фото, теплый плинтус смотрится очень аккуратно, его можно дополнительно оформить так, чтобы он лучше соответствовал общему стилю комнаты. Система эффективна, но при этом достаточно проста в установке. Имея минимальные навыки, можно провести монтаж, не привлекая к работе профессионалов.
Принцип действия и отличия
Производители плинтусного отопления утверждают, что система более экономична, чем все другие типы обогрева. Экономия составляет 20-30%. Происходит это из-за того, что для достижения комфортного ощущения требуются меньшие температуры. А все потому, что большая часть тепла передается путем излучения, а не конвекцией.
Практически все существующие системы отопления создают не самую лучшую тепловую картину: верху скапливается теплый воздух, внизу остается холодный. Если помещение имеет не очень высокие потолки, ситуация терпима, но в помещениях с большой высотой это критично. Для выравнивания температурной картины используют принудительную конвекцию: в отопительные приборы встраивают вентиляторы, которые более или менее эффективно перемешивают воздушные массы. Но активное движение воздуха разносит пыль и микробы. При этом в углах помещений все равно остаются застойные зоны, в которых скапливается холодный воздух.
При использовании плинтусного обогрева нет вверху тепловой подушки, воздух свежий, а ощущения — комфортные
Неравномерные температуры и пыль в воздухе — не все неприятности конвекционного отопления. Есть еще сырость, которая появляется на стенах. Дело в том, что конвекция нагревает воздух. Стены при этом остаются холодными. При соприкосновении теплого воздуха и холодных стен выпадает конденсат, стены мокнут, развиваются грибки и плесень. Причем такая картина характерна для домов и квартир с хорошим утеплением.
Плинтусное отопление действует по-другому
Первое важное отличие: сразу нагреваются нижние слои воздуха, что уже комфортно. Постепенно и медленно поднимаясь вдоль стен вверх, воздух остывает, передавая тепло стенам. Потому получается, что вверху не теплее (или не намного теплее), чем внизу
Потому получается, что вверху не теплее (или не намного теплее), чем внизу.
На нагрев воздуха путем конвекции уходит только порядка 20-30% тепла. Все остальное идет на нагрев стен
И это — второе важное отличие. Нагретый воздух поднимается вдоль стен, а не перемешивается с остальным (этот эффект был замечен ученым Коандом). Потому восходящий теплый поток отсекает холод от стен и нагревает их
Да, пока нагреются и высохнут стены, идет большой расход энергии (и топлива). Но после вся поверхность начинает излучать тепло
Потому восходящий теплый поток отсекает холод от стен и нагревает их. Да, пока нагреются и высохнут стены, идет большой расход энергии (и топлива). Но после вся поверхность начинает излучать тепло.
Вот тут и начинается зона экономии: человек комфортно себя чувствует, если температура стен 36-37 o C а воздуха 16 o C. Просто исходящее от стен тепло мы ощущаем всей поверхностью тела. При этом расход на поддержание температуры сухих стен невысок. Ведь именно содержащаяся в материалах вода и является лучшим проводником тепла, а пришедший ей на смену воздух, наоборот плохо проводит тепло.
Так выглядит один из вариантов вблизи
Именно потому при таком отоплении не столь важно, стоят вдоль стен предметы мебели или нет: в основном нагреваются стены, а не воздух. Пусть они отберут какую-то часть тепла, зато потом сами начнут его отдавать. А стены нагреются все равно
А стены нагреются все равно.
