Что из себя представляет коллектор

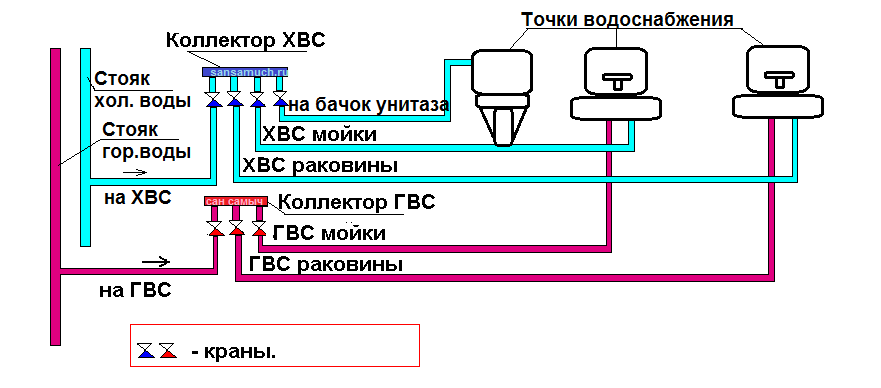

Коллектор — это устройство для разводки жидкости, которое часто называют гребенкой, видимо из-за внешнего сходства схемы коллектора с этим предметом. В сантехнических системах предназначен для распределения воды, например, с подающей трубы на несколько кранов без потери давления.
Соответственно, если два человека, например, в ванной и на кухне воспользуются водой, давление в трубах и напор воды будет равным для обоих.
Коллектор упрощает разведение воды в разные места, можно легко сделать разводку на стиральную машину, ванну, мойку, сливной бачок. От коллектора до потребителя идет одна целевая труба без лишних разводок и спаек, что не только упрощает, но и повышает надежность системы.
В отопительных системах гребенки применяются для распределения теплоносителя по контурам, отопление обычно разбивается на участки. Например, первым контуром служит радиаторная система отопления, вторым идет теплый пол на том же этаже. При этом требуется распределить теплоноситель от нагревателя к контурам и сделать возвратную замкнутую систему.
Без коллектора такая конструкция окажется крайне сложной, потребуется гораздо больше усилий и материала, для того, чтобы реализовать отопление, будет трудоемкой в обслуживании и менее надежной в эксплуатации.
Коллектор же распределяет теплоноситель с равномерным давлением, и возвращает теплоноситель со всех контуров обратно в нагреватель. Такой метод делает замкнутую систему простой и надежной.
Характеристика полипропиленовых коллекторов
Полипропилен — не токсичен, при нормальной эксплуатации полностью безвреден как для пользователя, так и окружающей среды. Вредные пары материал способен выделять только при горении. Температура плавления полипропилена – 160 – 170 ºC.
Рекомендуем ознакомиться: Запорная арматура и ее применение в трубопроводных системах
Соответственно, материал без проблем выдерживает работу в отопительных системах. Но недостаток полипропилена – низкий порог температуры стеклования. При t от -10 до -20 ºC материал становится твердым и хрупким, теряет упругость. Потому, применение полипропилена на холоде нецелесообразно.
В остальном полипропилен надежный и удобный в монтировании материал, который можно достаточно гибко использовать как в сантехнике, так и в отоплении.
Важное преимущество материала — цена. Она ниже, чем на стальные трубы
https://youtube.com/watch?v=AxN2HglsdX4
Особенности выбора
Коллектор можно изготовить самостоятельно либо же приобрести готовое изделие. В первом варианте главное, чтобы все запчасти были сделаны одним изготовителем. Определенные производители выпускают уникальные соединения, которые не стыкуются с узлами иных компаний, это может нарушить герметичность.
В последнем случае во время выбора изделия необходимо учитывать ряд основных моментов. В первую очередь нужно определиться с материалом изготовления:
- чугун;
- медь;
- пластик;
- латунь.
Помимо этого, коллекторы отличаются по количеству контуров подключения, число которых находится в пределах 3−15 штук. Выбор определенного изделия должен основываться на расчете параметров эксплуатации отопительной системы и вспомогательных функций. Непременно нужно учесть:
- максимальный напор в системе;
- количество контуров, их длину и пропускающую возможность;
- наличие элементов, производящих автоматизированный контроль работы;
- возможность установки дополнительных веток;
- диаметр непосредственно коллектора;
- количество потребляемого электричества.
Внутренний диаметр коллектора выбирается так, чтобы он мог обеспечить максимальную проходимость горячей воды в контурах. Эффективность значительно зависит от шага укладки, сечения и продолжительности трубопровода.
Во время выполнения расчетов нужно учитывать все показатели системы. В противном случае она начнет непродуктивно работать: вероятна слабая циркуляция теплового носителя либо утечка воды. Для определения общего размера контура и шага прокладки трубопровода необходимы следующие данные:
- площадь помещения с планом установки мебели и техники;
- вид покрытия на полу;
- способ теплоизоляции;
- мощность котельного оборудования;
- сечение трубопровода.
Во время расчета необходимо непременно учесть, что в контуре не допускается стыков труб. Помимо этого, нужно учитывать гидравлическое сопротивление теплового носителя, повышающееся с каждым поворотом контура.
Конструктивные элементы
Коллекторный узел для устройства теплого пола состоит из большого количества элементов, которые обеспечивают его эффективную работу. В их перечень входит:
- циркуляционный насос. Устанавливается на трубопроводе подачи. Комплектация системы насосом обеспечивает ее необходимым давлением. Это делает возможным циркуляцию теплоносителя в нужном объеме, что в несколько раз увеличивает эффективность напольного отопления;

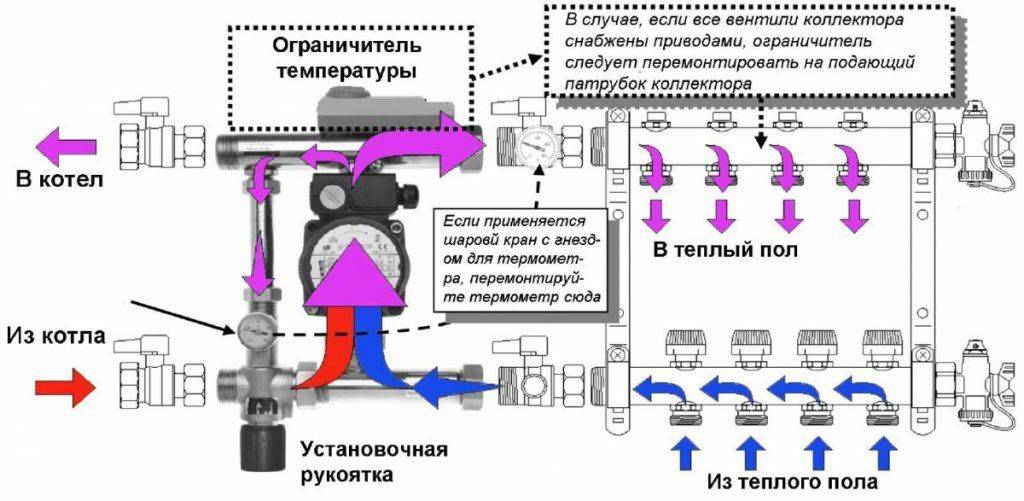

Принцип работы циркуляционного насоса в коллекторном узле
- узел подмеса. Это регулирующий клапан, через который происходит подпитка системы горячей водой. Работа данного узла происходит в автоматическом режиме благодаря датчикам температуры. Они регистрируют изменение параметров теплоносителя, после чего дают команду на открытие клапана. Он остается в таком виде, пока температура жидкости не повысится до нужного значения. В качестве терморегулятора используется сервопривод;
Строение узла подмеса для теплых полов
- распределительная гребенка. Представляет собой узел, который комплектуется множественными отводами для подключения водяного контура. На гребенке устанавливаются расходомеры. Они позволяют распределять теплоноситель по разным зонам водяного контура;
Гребенка с расходометрами
- воздухоотводчик. Позволяет удалить лишний воздух из системы, который может нарушать ее нормальную работу. Присутствует в дорогих моделях, которые представляют собой готовый коллекторный узел;
Основные элементы коллектора теплого пола
- метеодатчик. Позволяет производить регулировку температуры теплого пола в автоматическом режиме в зависимости от погодных условий.
Схема подключения метеодатчика в систему теплый пол
Устройство расходомера
Ротаметр — механический прибор, корпус которого изготовлен из пластика или латуни. Он имеет полипропиленовый поплавок размещённый внутри. Сверху корпус оснащён прозрачной колбой со шкалой. Такое устройство ещё называется поплавковым ротаметром.
Рекомендовано устанавливать смесительный узел с расходомерами, и с терморегулятором на обратке. Данное устройство способно снабжать каждую петлю требуемым количеством теплоносителя, а клапаны на выходе будут открываться, и закрываться по мере остывания воды.
Следует сказать, что водомеры встречаются нескольких видов:
- измеряющий ротаметр — монтируется вместе с клапаном, в нём регулирование осуществляется самостоятельно, с учётом измеренных показателей;
- регулирующий — служит в качестве распределителя теплоносителя;
- комбинированный — в этом виде совмещаются обе модели, но и стоит он дороже.
Основные виды коллекторов
Коллектор из нержавейки служит дольше латунных или металлических
Схема работы прибора такова — вода от котла поступает в накопительную емкость. Такой бак располагают на высоте над «гребенкой». Теплоноситель поступает в распределитель с запорно-регулирующей арматурой. Из распределителя потоки расходятся по отдельным веткам. Выходные трубы собираются внизу «гребенки» для отправки на подогрев к котлу.
Обычно агрегат представляет из себя кусок трубы с неким количеством отводов. По мере усложнения технического задания сложность увеличивается в десятки раз, трудоемкость настройки автоматики, монтаж усложняются в разы.
Из нержавейки
Коллекторы из нержавеющей стали крепче латунных. Они обладают большим проходным сечением, выравнивающим давление потоков разных потребителей теплоносителя. Коллектор Валтек для отопления рассчитан в среднем на 50 лет работы при давлении в 10 атм. и температуре до 130 градусов.
Фирменные модели надежны — даже появление сварного шва не приводит к коррозии. Покупая модели дешевых производителей, можно нарваться на некачественный металл и корродирование поверхности.
Из полипропилена
Полипропиленовый коллектор можно собрать своими руками из труб и фитингов
Полимерная гребенка изготавливается из полипропиленовых труб. Этот легкий материал не настолько долговечен, как стальной, но с успехом прослужит не один год. Пластиковые коллекторы исключительно дешевы. Применение оправдано при обороте теплоносителя в нескольких отопительных приборах. Если главная задача — сэкономить, этот вариант подойдет.
В магазинах представлены модели с фитингами и коллекторы с отсекающими клапанами.
Для перехода на металлическое изделие с резьбой используются комбинированные фитинги.
Пластиковые гребенки распространены на Украине. Для упрочения конструкции в заводские технополимеры к полиамиду PA66 добавляют до 30% стекловолокна для увеличения прочности.
Еще один недостаток полимеров — кислородопроницаемость. Армирование стекловолокном сводит его к минимуму. Но диффузия кислорода присутствует.
Плюсы полимерных изделий — стойкость к агрессивным средам, электрохимической коррозии, низкая теплопроводность. При одинаковой длине трубки полимер теряет меньше тепла, чем сталь или латунь.
Из латуни
Латунные коллекторы рекомендуется покупать с никелевым покрытием
Этот материал лидирует в изготовлении гребенок. Для производства в Европе изготавливается полый прут из латуни. Десятки лет изделия изготавливались из него — нарезали на нужную длину, сверлили отверстия под расходомеры, клапаны, нарезали резьбу. Присутствуют на рынке и штампованные модели.
Из-за роста цен на латунь производители переключились на дешевые материалы — сталь и пластик. Однако латунные модели по-прежнему предпочтительнее. У них один недостаток — вымывание цинка. Но оно нивелируется хромированием или никелированием поверхности.
В низкотемпературных режимах преимущества малого расширения латуни нивелируются и являются относительными.
Устройство коллектора
Как заводской металлический, так и самодельный коллектор из полипропилена включает в себя две части:
- Первый элемент обеспечивает соединение подающего трубопровода, выходящего из котла, с подающими трубами отопительных контуров, т.е. данная часть коллектора распределяет разогретый теплоноситель. Этот элемент коллектора важен еще и возможностью сделать контуры независимыми, что упрощает их профилактику и ремонт. При наличии коллектора для ремонта одного из контуров достаточно перекрыть соответствующий ему вентиль, который прекратит подачу теплоносителя в этот трубопровод.
- Во второй части коллектора обеспечивается регулировка давления в каждом контуре, за счет чего определяется интенсивность циркуляции теплоносителя. От правильной настройки движения горячей воды в магистралях напрямую зависит эффективность всех отопительных систем.
Как собрать коллектор
Сборка коллектора начинается с приобретения всех необходимых элементов. Далее можно приступить к изготовлению гребенки.
Инструкция по сборке коллектора теплого пола
Гребенка из полипропиленовой трубы
В заводских условиях основной элемент коллектора производится из металла. А своими руками его делают как из железа, так и из пластика. Одним из важнейших этапов процесса его изготовления заключается в правильном расчете диаметра.
Схема монтажа полипропиленовых труб
Самым простым в работе материалом, из которого может быть изготовлена гребенка для теплого пола, является пластик, так как он не требует проведения сварочных работ.
Инструменты и материалы
Чтобы сэкономить время и ускорить запуск системы водяного теплого пола, нужно заранее подготовить следующие инструменты:
- паяльник и ножницы, предназначенные для спаивания и разрезания полипропиленовых труб;
разводные ключи.
Также потребуются и определенные материалы.
Оборудование для системы водяного теплого пола
- Полипропиленовая труба нужного диаметра. В данном случае необходима труба, с помощью которой производится монтаж радиаторного отопления.
- Тройники.
- Кран Маевского – 2 шт. Их монтаж требует применения металлических переходников и уголков.
- Пластиковые муфты с резьбой в количестве, равном числу контуров в системе обогрева.
- Фитинги.
Вместо кранов Маевского можно установить автоматические воздухоотводчики. Воздухоотводчики необходимы для отвода воздуха из системы. Если пренебречь их установкой, то при попадании воздуха в трубы эффективность обогрева значительно снизится.
Процесс сборки
Полноценная гребенка для теплого пола – это две одинаковые части, которые соединяются друг с другом. Изготовить своими руками главный элемент коллектора можно лишь, научившись пользоваться паяльником, так как к этим двум частям придется припаивать отдельные элементы. Впрочем, работу с паяльником способен освоить даже дилетант, но предварительно поучиться, все же, не помешает.
Коллектор теплого пола IVAR
Схема конструкции ручного и автоматического управление смесительных узлов
Одна часть гребенки состоит из тройников. Причем тройники можно просто спаять друг с другом, или соединить между собой с помощью отрезков полипропиленовой трубы. Если сделать по второму варианту, то в дальнейшем не возникнет сложностей с подключением дополнительного контура.
А первый вариант этого сделать уже не позволит, хотя в этом случае вид гребенки будет более эстетичным. Поэтому предпочтительнее все же использовать отрезки трубы. Следует помнить, что количество тройников должно соответствовать количеству контуров.
Следующим этапом выполнения работ станет припаивание к тройникам муфт. Но прежде их следует подготовить, вкрутив фитинги. Чтобы исключить возможность протечки теплоносителя, на резьбу муфт наматывается фум-лента или пакля. Если тройников оказалось больше, чем контуров, к ним также припаиваются муфты с фитингами, но лишние закрываются заглушками.
На завершающем этапе с одного торца гребенки необходимо припаять уголок, развернув его вверх. В него также впаивается муфта, однако в нее уже вкручивается не фитинг, а переходник, позволяющий произвести монтаж крана Маевского, который может быть заменен автоматическим воздухоотводчиком. Другой торец устройства остается свободным, так как к нему в дальнейшем будет подключена труба отопительного котла.
Инструкция по подключению гребенки
Таким же образом изготавливается еще одна гребенка, вернее, вторая ее часть, так как полноценное устройство состоит из двух таких элементов. Один из них выполняет функции подачи теплоносителя, а другой забирает его из труб. При этом подача, как правило, размещается сверху, а обратка – снизу. Для удобства их можно выкрасить в красный и синий цвета.
Это интересно: Kärcher» для мытья окон
Обустройство насосно-смесительного узла
Каждый производитель предлагает свои конструктивные решения смесителей для тёплых полов. Однако готовые узлы, особенно импортные, достаточно дорогие, тогда как собрать такое устройство можно самостоятельно из отдельных элементов. Как сделать такой бюджетный вариант, мы расскажем далее, взяв за основу вариант с трёхходовым клапаном.
Элементы для сборки
Приобретаете все компоненты, необходимые для сборки узла.
Что требуется для сборки смесительного узла
Основные детали для контура в помещении площадью 20 м кв.:
- циркуляционный насос мощностью 15/4;
- два терморегулируемых коллектора;
- смесительный клапан;
- два обратных клапана;
- фитинги с накидной гайкой (обычно 16х2);
- муфты с переходом на наружный и внутренний радиус;
- сантехнический лён для уплотнения соединений;
- силиконовый герметик Unipak.
Коллектор теплого пола
Размеры соединительной арматуры подбираются в соответствии с мощностью системы и диаметра трубопровода.
Таблица. Пошаговая инструкция по сборке.
Шаги, фото
Описание действий
Шаг 1
На смесительном клапане есть стрелка, которая показывает направление движения теплоносителя. С той стороны, где она красная, должен быть вход трубы с горячей водой.
Шаг 2
Снизу находится вход обратки.
Шаг 3
Берёте переходную муфту, отделяете небольшую прядь льна и наматываете его на резьбу насухую. Форма намотки значения не имеет, попадать по шагу резьбы необязательно.
Шаг 4
Затем выдавливаете поверх льна немного герметика и пальцем распределяете его по всей окружности резьбы. Старайтесь это делать аккуратно, чтобы герметик не попал внутрь муфты.
Шаг 5
Прикручиваете переходник к смесительному клапану с той стороны, откуда будет выходить вода для контура пола.
Шаг 6
Чтобы затянуть соединение, можно воспользоваться вставленными внутрь втулки пассатижами. Выдавленные при этом излишки герметика следует убрать салфеткой.
Шаг 7
Аналогично с противоположной стороны (откуда будет заходить горячая вода) с помощью переходника с двухсторонней резьбой к смесительному тройнику присоединяется обратный клапан. Соединение хорошо затягиваете разводным ключом и снова протираете насухо.
Шаг 8
После того как втулка будет хорошо затянута, прикручиваете сам клапан
Его очень важно правильно поставить. Ориентируйтесь по стрелочке на корпусе, которая показывает направление движения воды.
Шаг 9
Обратный клапан будет стоять в нижней части смесителя – там, где в него будет заходить остывшая вода из обратного трубопровода.
Шаг 10
К обратному клапану присоединяется тройник с вентилем, через который коллектор будет сообщаться со смесителем.
Шаг 11
Сам смесительный узел уже собран
Теперь нужно присоединить к нему остальное. Сначала насос, предварительно установив на соединение резиновую прокладку.
Шаг 12
Насос будет находиться слева, на выходе из смесителя.
Шаг 13
Снизу к тройнику через угловой переходник присоединяется коллектор.
Шаг 14
На выходное отверстие насоса навинчивается фитинг. В данном случае он полипропиленовый, но может быть и любой другой. Главное – качественно выполнить соединение.
Шаг 15
Для того чтобы потом можно было закрепить узел на стене и обеспечить коллектору отступ для прохождения под ним трубы обратки, воспользуйтесь сантехническим хомутом. Обычно он крепится на шпильку, но в данном случае мастер отрезал 2 см от пропиленовой трубы, чтобы воспользоваться ею как подставкой.
Шаг 16
Гайка хомута как раз идеально входит в отверстие трубки.
Шаг 17
Устанавливаете хомуты. В данном случае их будет три: под коллектором обратки, под полипропиленовым фитингом слева от насоса и справа, под вентилем на входе горячей воды.
Шаг 18
Когда вы покупаете узел в сборе от производителя, в комплекте есть специальный экран, на который он устанавливается. Так как мы собираем его сами, в качестве экрана можно использовать кусок листа OSB, вырезанного по нужному размеру. Поставьте на него собранный узел, подложите в нужных местах хомуты с подставками и обрисуйте их контуры, чтобы было видно, где выполнять крепления.
Шаг 19
Теперь коллектор нужно снять и закрепить хомуты к панели.
Шаг 20
Для этого в них по центру нужно просверлить тонкие отверстия, и саморезами прикрутить к плите.
Шаг 21
Когда смесительный узел будет установлен на штатное место и зафиксированным хомутами, останется только присоединить к нему со стороны насоса коллектор тёплого пола.Примечание! В данном случае мастер собирает эту часть конструкции из полипропилена, но так как у вас наверняка нет для него специального паяльника, можно использовать соединительную арматуру из латуни.
Как выглядит собранный смесительный узел
В конечном итоге смесительный узел ручной сборки будет выглядеть так, как показано на фото, и мы очень надеемся, что у вас всё получилось.
Смесительный узел для теплого пола своими руками: назначение и устройство
Если кто-то вам скажет, что смесительный узел теплого пола – это всего лишь распределительный коллектор, который разделяет потоки теплоносителя на группы (так сказать, поставляет его в различные участки теплого пола), смело можете обвинять его в некомпетентности в данном вопросе.
На самом деле то, о чем они говорят (распределительной гребенке или коллекторе), является всего-навсего только частью смесительного узла, включающего еще массу различного оборудования, которое служит не только для управления работой теплого пола, но и для оптимизации этой самой работы.
В общем, система эта сложная, и с ее устройством следует разобраться подробнее – чем мы с вами и займемся дальше. И начнем с того самого коллектора, который большинство начинающих сантехников путают со смесительным узлом теплого пола.
Коллектор или распределительная гребенка – без нее само существование насосно-смесительного узла для теплого пола можно ставить под сомнение. Именно этот элемент узла в полной мере отвечает за равномерное распределение теплоносителя по всем отдельно взятым частям системы.
В смесительном узле устанавливается два таких коллектора – один подающий, а второй собирающий, так что название «распределительная гребенка» в некотором роде не совсем правильное.
Распределительная – это та, которая устанавливается на подаче теплоносителя к теплому полу, а собирающая – та, которая монтируется на обратном трубопроводе.
Внешне и конструктивно они схожи друг с другом и представляют собой трубку большого диаметра, сбоку которой имеются резьбовые ответвления.
Чтобы было более понятно, скажу так – скрученные воедино пять, шесть и более тройников одного типа и одного диаметра. Вот вам и первая наметка по поводу решения вопроса, как сделать смесительный узел для контура теплого пола?
Гидрострелка, которая, по сути, и является самым что ни на есть настоящим смесителем для теплого пола – именно она смешивает свежий теплоноситель с уже «отработанным», восстанавливает его температуру до исходного значения и снова отправляет в распределительный коллектор, который, в свою очередь, подает его в каждую отдельно взятую ветку водяного теплого пола.
Устанавливается гидрострелка в самом начале смесительного узла – она представляет собой патрубок, соединяющий подачу и обратку системы отопления.
Точно такая же стрелка монтируется после котлов, перед распределительными гребенками в топочной – естественно, разница между ними заключается в размерах и способности прогонять через себя тот или иной объем теплоносителя.Трехходовой кран. Его назначение сводится к отладке процесса смешения теплоносителя в гидрострелке – он устанавливается внизу патрубка, соединяющего подачу и обратку. Одновременно он выполняет функцию тройника.
Именно по этой причине, если говорить о заводской гидрострелке для теплого пола, то она изготавливается уже в комплекте с трехходовым краном. Изменяя положение этого крана, добиваются эффективной работы теплого пола, а в частности эффективного повторного использования «отработанного» теплоносителя.
Насос. Без него также не обойтись – именно он заставляет теплоноситель быстро перемещаться по всем трубопроводам и эффективно прогревать их.
Монтируется он на обратный трубопровод, между гидрострелкой и собирающим коллектором. По аналогии с ним на подаче, между гидрострелкой и распределительной гребенкой, устанавливается термореле – оно необходимо только в случае изготовления автоматического смесительного узла. Если говорить о ручном варианте управления, то от него можно отказаться полностью.
Запорная арматура– монтаж смесительного узла теплого пола предусматривает использование двух видов запорной арматуры – это обычные шаровые краны, которые монтируются до смесительного узла (в их задачи входит отсекать узел целиком от системы отопления) и регулирующие краны, посредством которых производится отладка работоспособности системы.
Автоматы для сброса воздуха – как правило, монтируются в конце коллекторов. В ручном варианте они могут быть заменены обычными шаровыми кранами или кранами Маевского.
Вот так выглядит со стороны схема смесительного узла теплого пола – по крайней мере, ее профессиональный вариант.
Если говорить об изготовлении такого узла своими руками, то, естественно, она может быть упрощена по максимуму. О том, как устроен и работает самодельный смесительный узел для теплого пола, мы и поговорим дальше.
Подключение труб теплого пола к гребенке
Монтаж греющих труб начинается с подключения свободного конца трубки к штуцеру подающей гребенки распределительного коллектора.
У большинства современных производителей, например таких как Rehau, это делается при помощи резьбозажимного соединения под евроконус. Оно считается одним из самых простых и надежных по исполнению на сегодняшний день.
Евроконус зачастую идет под диаметр 17мм, тем временем как масса пользователей собирает свою систему теплых полов из 16-й трубы. В этом случае вам придется откалибровать трубку под заданный размер.
Можно применить оригинальные трубки из сшитого полиэтилена от Rehau, которые идут 17-го диаметра, тогда все должно зайти без дополнительных телодвижений.
Ошибка №1 — не рекомендуется обрабатывать и расширять конец трубки не приспособленным инструментом.
Кто-то расширяет стенку при помощи ножниц по металлу. Вроде бы все и подходит, но идеально ровного соприкосновения вы таким способом не добьетесь.
Надежность соединения от этого в итоге проиграет. При частых перепадах температуры, в этом месте в будущем вполне возможно появление течи.
Далее одеваете на трубку накидную гайку, вставляете туда же обжимное кольцо и упорную втулку.
После чего от руки затягиваете конец трубки к присоединительному штуцеру.
Для того, чтобы не сорвать штуцер на коллекторе, окончательную затяжку следует производить при помощи двух ключей. Одним фиксируете шестигранник на штуцере, а вторым производите затяжку резьбозажимного соединения.
При монтаже эластичных труб подводку коллектора у пола лучше заключить в фиксатор поворота.
На входе в стяжку, на трубы необходимо одеть защитный кожух из гофротрубы или теплоизоляции. Рекомендуемая длина — не менее 0,5м.
25см будут выходить наружу, а другие 25см будут расположены в самой стяжке.
Ошибка №2 — если не одеть защитного кожуха, трубка будет повреждаться об острые края стяжки при ее температурных удлинениях.
Подводку греющих контуров следует прокладывать с шагом в 100мм.
Монтаж контура заканчивается подведением другого конца трубы к соответствующему штуцеру обратной гребенки.
В зоне присоединения труб к коллектору, где расстояния между трубок минимальное или они идут вплотную друг к другу, их также нужно помещать в теплоизоляцию или гофру.
Это предотвратит перегрев стяжки и снизит температуру поверхности вблизи самого коллектора. Точно таким же образом поочередно подключаете все остальные контура.
Ошибка №3 — не перепутайте подачу с обраткой. Не всегда где стоят расходомеры подключаются подающие шланги, а к другой гребенке обратные.
Все зависит от типа ротаметра. Поэтому сверяйтесь с документацией. В одном случае шток должен отклоняться потоком воды вниз, поэтому через него и заводят подачу.
А в другом наоборот, поднимать шток вверх.
Отличить их можно по шкале. У тех что на подачу — ноль будет в самом вверху, а шкала соответственно будет возрастать к низу.
У тех что на обратку — ноль снизу, а цифры увеличиваются наверх.
