Котельная в частном доме

Стандартные требования к циркуляции воздуха в котельной

Котельная может быть устроена с использование помещений, выделенных в виде:

• специальной технической пристройки;
• чердачного помещения;
• индивидуального помещение, отделенного от основной постройки;
• в отдельно отведенной комнате коттеджа.

В принципе газовые котлы, могут работать на сжиженном газе, значит, цокольный пол не подойдет. В подвале также размещать нельзя. Такой вид топлива имеет тяжелый удельный вес по сравнению с воздухом. При его утечке газ опускается в нижние части помещения, где может взорваться. Этот факт стоит учесть при проектировании вентиляции.

Простая схема вентиляции — правильное направление воздуха

Отопительное оборудование до 30 киловатт считаются маломощным, поэтому для его установки не требуется индивидуальное помещение. Чаще всего котел монтируют на кухне, но соблюдая такие требования:

• квадратура кухни 15 м2;
• высота потолков 220 см и более;
• размеры оконных проемов от 3 см2 на 1 кубометр объема помещения;
• в окне должна быть форточка;
• двери на кухне оборудуются специальной решеткой, сквозь которую будет циркулировать воздух с соседних комнат;
• котел монтируется у стены со всеми правилами противопожарной безопасности, минимальное расстояние от стены 10 см.

Внимание! Воздухообмен в помещениях с отопительным оборудованием обязательное требование. При покупке котла с мощностью большей, чем 30 киловатт необходимо проектировать отдельное от дома помещение

Что говорит СНИП

Строительные Нормы и Правила II-35-76 регламентируют требования к обустройству котельных. Следует знать, что нормативная база претерпела изменения.

До 2003 года действовал СНиП №2.04.08-87, а с 01.07.2003 года был внедрён СНиП 42-01-2002. Поэтому ориентируясь на законодательство нужно выбирать именно последние нормативы

Даже несмотря на то, что проект котельной могут выполнять специалисты, владельцу важно разбираться в нормах и правилах

Это поможет понимать уместность или неуместность монтажа того или иного оборудования и какого рода строительные работы будут предстоять при строительстве котельной.

Электрические котельные

Самый безопасный вид топлива — электрический. Он не требует выделенного вентилируемого помещения, ввиду отсутствия каких-либо продуктов сгорания.

• Твердотопливные котлы — советы по выбору лучших моделей и идеи применения котлов для отопления (110 фото и видео)

• Экран на батарею отопления — обзор лучших идей и рекомендации дизайнеров по подбору экранов для системы отопления

• Дымоходы для газовых котлов — основные виды и пошаговая инструкция по установке своими руками (видео + 100 фото)

Помимо очень высокого коэффициента полезного действия (до 99%), электрические котлы выгодно отличают простота установки, практически бесшумная работа и легкость и уходе. К минусам можно отнести необходимость наличия стабильной мощной электросети.

Электрические источники тепловой энергии подключают к радиаторам отопления. Регулировка температуры осуществляется либо при помощи горелки, либо при помощи смесителя с сервоприводом.

Эксплуатация и техника безопасности

Поскольку система, работающая с газом, не является безопасной, то при любых отклонениях от нормы, надо отключить оборудование и обратиться в компанию, занимающуюся его ремонтом и обслуживанием. Подачу топлива необходимо немедленно прекратить в нескольких случаях. К ним относится:

• появление запаха газа;
• перегрев теплоносителя;
• отключение электроэнергии;
• срабатывание тревожной сигнализации;
• нарушение целостности участка трубопровода;
• пламя, погасшее без отключения и каких-либо других причин;
• некачественная работа вентиляции, недостаточная тяга в дымоходе;
• изменение показаний датчиков, которые явно свидетельствуют о неполадках в системе;
• обнаружение некорректной работы системы или приборов контроля, одного или нескольких.

Чтобы предотвратить внештатные ситуации, рекомендуют ежедневно проверять электрический кабель и его изоляцию. Любой дефект требует его скорейшей замены. Наличие в газовой котельной водопровода или емкостей с водой — обязательное условие

К дополнительным мерам предосторожности относится:

• приобретение огнетушителей;
• монтаж пожарной сигнализации;
• запас песка, другого безопасного сыпучего материала.

Для больших котельных необходимо подготовить схемы эвакуации, однако к «газовым помещениям», обслуживающим частные дома, это требование, как правило, не относится.

Помещение для этого вида нагревательного оборудования, в первую очередь, призвано обеспечить безопасность людей, поэтому говорить про принцип работы газовой котельной не совсем правильно. Действует в ней именно оборудование, а комната лишь создает оптимальные условия для приборов. И для человека, защищенного ее стенами от далеко не самого безопасного вида топлива.

В завершение темы — популярное видео, короткое, емкое и, судя по отзывам, честное:

Пожарная безопасность

Территория топочной должна содержаться в чистоте, внутри помещения должно иметься достаточное искусственное освещение, чтобы хорошо осветить рабочие и общественные места. В таких помещениях запрещается хранение любых огнеопасных материалов. При замерзании труб отогревать их разрешается только паром или горячей водой. Применение открытого пламени запрещено.

Особые требования предъявляются к эксплуатации и содержанию дымовентиляционных систем, они должны проверяться и чистится с периодичностью:

• Ежегодно в августе – очистка дымовых каналов от сажевых загрязнений, проверка тяги.
• Ежеквартально — очистка кирпичных дымоходов.
• Ежегодно осматривают на целостность вентиляционных каналов.

Входные двери топочной должны открываться наружу. Окна — обязаны иметь легко удаляемые пакеты. На входе газопровода в топочной устанавливают защитный электромагнитный клапан, пожарную сигнализацию и датчики загазованности помещений.

Какой площади должно быть помещение

В деревянном доме котлы устанавливают на расстоянии 40 см от стен

Размеры котельной в частном доме для газового котла регламентирует СНиП. Обусловлены параметры мощностью оборудования.

Правила следующие:

• При мощности до 30 кВт для обустройства агрегата на газ требуется 7,5 м². Высота комнаты около 2,5 м, поэтому при установке на кухне нужно рассчитывать кратность воздухообмена.
• Для отопителя в 60 кВт нужно 15 м³.
• Площадь котельной в частном доме для газового домашнего котла с показателями до 150 кВт составляет 15 м² при высоте не менее 2,5 м.
• Кубатура кочегарки для агрегата мощностью до 350 кВт составляет не менее 20 м³.

На деле площадь помещения должна быть больше. Ведь рядом с агрегатом нужно разместить обслуживающую и измерительную аппаратуру, чтобы к любым элементам и аппарату сохранялся свободный доступ.

Размер пеллетной котельной в доме

Пеллетная котельная

Если централизованная подача газа отсутствует, вместо газового котла устанавливают пеллетный. Такой вариант твердого топлива привлекает своей эффективностью и возможностью автоматизации. Пеллеты можно хранить в специальном бункере, откуда они по мере надобности подаются в котел.

Бункер и отопитель ставят в разных помещениях или за перегородками. Размеры отсеков зависят от габаритов. Обычно бункер не превышает 6 м³. Этого достаточно для отопления 400 м². в течение 6 месяцев. Для хранилища требуется площадь в 4 м². Габариты помещения под котел рассчитываются стандартным образом.

Расположение бункера и пеллетного котла в одном помещении запрещено. По требованиям СНиП бункер объемом более 0,8 м³ монтируется в отдельном отсеке.

Размещение котла в кухне, кладовой или коридоре

Котлы разрешено устанавливать в кухне, если кубатура помещения составляет 21 м³

Если мощность аппарата не превышает 60 кВт, допускается установка в хозяйственные помещения в доме. Газовые службы разрешают монтаж, если кубатура кухни составляет 21 м³ или кухни-столовой – 36 м³.

Устанавливают здесь как напольные, так и настенные котлы. Оборудование – насосы, смесители, распределители, коллекторы, обычно стараются закрепить над аппаратом и замаскировать шкафом. Кроме требования свободного доступа, никаких ограничений к установке не предъявляют.

Плюс такого расположения: дымоход нет нужды выводить на крышу. Достаточно вывести трубу на фасад.

Окно в котельной

Обязательное требование – открывающееся окно. Конструкция его строго оговаривается ГОСТ Р 56288-2014. Окно относится к категории легкосбрасываемых. Располагаться может на стене, на потолке или в приямке.

Его назначение – уберечь здание от взрыва. При аварии ударная волна выбивает окно и за счет этого не повреждаются несущие конструкции дома.

Площадь остекления рассчитывается исходя из параметров помещения:

• при площади котельной до 9 м² ставят окно площадью не менее 0,8 м²;
• в помещении более 9 м² площадь стекла – не рамы, рассчитывают из соотношения – 0,03 м² на 1 м³.

Вместо стекла ЛСК допускается ставить однокамерный стеклопакет толщиной до 4 мм. Поликарбонат, небьющееся стекло, армированное использовать нельзя.

Требования к двери в котельной

Дверь обязательно оборудуется в котельной пристроенной. Из помещения внутри коттеджа – в цоколе, на кухне – отдельная дверь не нужна.

Исключение составляет котельная на пеллетах или на дровах. Здесь выход на улицу необходим.

Требования к двери в домашнюю котельную следующие:

• расстояние от двери в помещение до входной двери должно составлять не более 12 м;
• створка должна открываться наружу, чтобы облегчить выход из котельной;
• ширина дверного полотна превышает ширину котла на 20 см;
• створка должна соответствовать 3 типу с EI15 – стальная дверь с негорючим наполнением;
• порог перед входом должен превышать пол в коридоре на 10 см, чтобы предотвратить затопление при протечке.

Для спуска воды устанавливают канализационный трап.

Требования к стенам в котельной

К пристроенным или отдельным модулям предъявляют и определенные строительные нормы. Стены сооружают только несущих или самонесущих материалов – кирпич, пенобетон, газоблок. Такой материал выдерживает действие открытого огня в течение 120, а то и 180 минут.

Учитывается и несущая нагрузка. Вес бойлеров и расширительных бачков довольно велик. Кирпичная стена такую нагрузку выдержит.

Требования к газовой котельной

В России газовые котельные пользуются куда большим спросом, чем, к примеру, твёрдо- или жидкотопливные, и связано это с простотой эксплуатации и дешевизной обслуживания газового оборудования.распространены повсеместно, они используются в частных и многоквартирных домах, и даже на производстве, особенно если неподалёку располагается уже проложенная газовая магистраль. Пользоваться другими видами котельных в такой ситуации просто нецелесообразно.

У газовых котельных достаточно много преимуществ, среди которых высокий КПД, автономность, низкий уровень вредных выбросов в атмосферу. Но и требований к газовой котельной при этом предъявляется много — они подробно изложены в нормах наи нормах на газоснабжение (СНиПы).

На практике, однако, могут пригодиться далеко не все из этих требований.

Отдельное помещение для газовой котельной

Требования к газовой котельной диктуют необходимость в отдельном помещении, только если мощность используемой установки превышает 60 кВт. Для котла меньшей мощности отдельная «жилплощадь» не нужна, но помещение (например, кухня), в котором он будет установлен, должно соответствовать нескольким важным пунктам:

• высота потолков — от 2,5 м;
• объём воздуха — от 15 м³;
• достаточно мощная система вентиляции;
• наличие открывающегося окна или окна с форточкой.

Если же мощность газовой котельной превышает 60 кВт, то по нормам строительство отдельного помещения для неё является обязательным

При этом неважно, где именно оно будет расположено: на крыше, в подвале, рядом с домом или на каком-либо из этажей

Требования к газовой котельной как к помещению — такие же, как к обыкновенной комнате, где располагается котёл, но стены при этом должны быть огнеупорными и выдерживать высокую температуру на протяжении не менее 45 минут (на случай ЧП).

Стоит помнить, что требования к газовой котельной изменяются в зависимости от мощности оборудования.

Требования к помещению под газовую котельную

В большинстве случаев газовая котельная всё же требует отдельного помещения: например, когда отапливать необходимо большие помещения. В такой ситуации рекомендуется или пристроить котельную к отапливаемому зданию, или возвести её неподалёку.

Строительство котельной любого типа начинается с консультации со специалистами, за которой следует проектирование, затем — приобретение оборудования, монтажные работы, пуск-наладка и регистрация свежевыстроенной котельной в ответственных органах. Продумывание помещения под котельную начинается ещё на моменте проектирования. Технические характеристики могут варьироваться в зависимости от нужд заказчика, но требования к газовой котельной как к помещению всегда остаются одинаковыми:

• Помещение. Высота потолков должна составлять как минимум 2,5 м. Самое главное требование к газовой котельной в отдельном помещении — её огнеупорность, поэтому стены, пол и потолок необходимо отделать материалом, не поддерживающим горение. Для стен, к примеру, идеально подойдёт керамическая плитка, для пола — бетон. Дверной проём должен быть не менее 0,8 м в ширину, а размер окна — 0,3 м³ на каждые 10 кубометров помещения.
• Вентиляция. Подача свежего воздуха может осуществляться или через сообщённую с отапливаемым зданием вентиляционную систему, или с улицы. При этом размеры вентиляционных отверстий рассчитываются, исходя из: 30 кв. см на 1 кВт, если воздух поступает из вентиляционной системы помещения, и 8 кв. см на 1 кВт, если воздух поступает с улицы.
• Дымоход. Для дымохода в стене котельной требуется проделать два отверстия: непосредственно для дымохода и для его технологического обслуживания чуть ниже. Дымоход обязательно должен быть газонепроницаемым, выходящим наружу не ниже конька крыши — только так создадутся необходимые условия для корректного вывода продуктов горения наружу.
• Установка котла. Газовый котёл устанавливается вдали от любых источников огня, на расстоянии как минимум 10 см от стены, а также таким образом, чтобы доступ к нему был открыт с любой стороны.

Нормативы к помещению для установки электрического котла

Электрические котлы самые популярные среди владельцев частных домов и коттеджей. С помощью этого котла можно не только обогреть жилое помещение, но и обеспечить его горячей водой. В Европе электрические котлы используют с давних пор. У нас же эти котлы тоже используются довольно активно. Но не стоит забывать, что при установке электрического котла нужно соблюдать основные требования к котельному помещению.

1. Нельзя, чтобы котел располагался вплотную к потолку. Необходимое расстояние — 0,2 метра;
2. Стена, куда будет крепиться котел, должна быть сделана из специального негорючего материала;
3. Помещение должно быть сухим и теплым;
4. Под электрическим котлом не должен проходить силовой кабель;
5. Нельзя ставить котел прямо на пол, расстояние от пола должно составлять примерно 1,5 метров.

Электрический котел самый безопасный. Для него требования для помещения котельной в частном доме самые слабые.  Для его установки необязательно иметь отдельную котельную. При работе не выделяются вредные продукты сгорания. Специально создавать вентиляцию, если ее нет в доме, не нужно. Котел работает бесшумно, поэтому он никаким образом не будет беспокоить обитателей дома. Наверное, эта система отопления имеет лишь один минус — без электричества он не будет работать.

Схема с гидрострелкой

Гидрострелка в схемах котельных дома препятствует возникновению теплового удара. Суть ее действия состоит в разделении и увязке нескольких контуров.

Осуществление разовой работы отопления, горячего водоснабжения, теплых полов предполагает непостоянную нагрузку и изменчивость термогидравлических свойств (температуры, перепадов давления) сетей. Источник теплоснабжения плохо переносит нестабильность, поэтому между ним и ветвями-потребителями устанавливается гидравлическая стрелка.

Основная функция устройства – задание теплоносителю нужного направления в автоматическом режиме во избежание теплового удара.

Проект котельной для частного дома критерии выбора

Монтаж котельной в частном доме начинается с планировки и составления проекта. Реализовать такую задачу без помощи специалиста проблематично. К тому же, у профессионального проектировщика есть список всех норм и официальная документация.

В процессе проектирования котельной в своем доме необходимо указать на чертежах точные расчеты, определить количество нужного оборудования и сопутствующих аксессуаров, а также описать все финансовые затраты. Нужно составить пошаговое руководство, по которому будут выполняться все работы.

От сложности плана зависит продолжительность выполнения всех официальных вопросов и подготовки документации. Только когда бумажные дела будут завершены, можно начинать основную работу.

Составляя проект котельной, следует учесть такие моменты:

1. Режим работы отопительной системы.
2. Вид носителя тепла.
3. Место монтажа.
4. Размещение вентиляционной системы.
5. Наличие осветительных приборов.

Определяем оптимальное место для котельной

Если вы собираетесь провести масштабный и генеральный ремонт в доме, обустройство котельной должно волновать вас в первую очередь. Но поскольку по старому проекту бывает невозможно установить котел внутри жилища, приходится сооружать дополнительную пристройку или выбирать специально отведенное место в жилище.

Первый вариант не пользуется популярностью, т.к. он требует дополнительных затрат времени и денег. Не всегда подобное сооружение вписывается в общую концепцию стиля помещения.

Если рассматривается вариант проектирования котельной в доме и при этом проблем с планировкой нет, то необходимо учитывать все требования и нормы, которые указаны в СНиП. Учитывая все правила расположения котельного оборудования в подвале частного дома или его любой другой части, вы сможете лишить себя дополнительных хлопот и сможете реализовать проект за короткое время.

Требования к помещению

Собираясь обустроить помещение под газовый котел, следует учесть такие требования:

1. Дистанция между потолком составляет 2-2,5 м.
2. Комнату нужно размещать отдельно от жилых частей.
3. Площадь пристройки рассчитывается по такой формуле: на один котел должно приходиться не меньше 4 м².
4. Дверной проем должен обладать шириной от 0,8 м.
5. Стены и потолок создаются из материалов, которые защищены от огня.

Отделка котельной изнутри

Если стены котельной изготовлены из кирпича или бетона, их нужно покрыть штукатуркой и обработать водоэмульсионным красящим составом. В качестве дополнительного отделочного слоя можно использовать керамическую плитку или панели из металла для облицовки. Если не провести внутренние работы, в постройке будет много пыли, которая негативно повлияет на работоспособность оборудования.

При наличии стен из дерева их нужно тщательно обработать противопожарным средством. Следует закрепить листы гипсокартона и покрыть поверхность штукатуркой. За котловым агрегатом фиксируются алюминиевые листы.

Напольное покрытие выравнивается с помощью цементно-песчаной стяжки, поскольку керамическая плитка не обладает нужной прочностью, а под воздействием тяжелого оборудования она может деформироваться или растрескаться. Еще одним надежным материалом является керамогранит, который характеризуется высокой прочностью и не боится прогревания.

Для защиты котельной от протечек необходимо обустроить сливной желоб. При отсутствии возможности сделать это на высоте 5-10 см от уровня напольного покрытия размещаются трубы гидроизоляции, а котловой агрегат поднимается на возвышенность, чтобы изолировать его от взаимодействия с жидкостью. Для облицовки котла можно применить кирпичи или керамогранит.

Выбирая последний вариант, следует останавливаться на светлых оттенках с матовой текстурой, поскольку они не накапливают следы от обуви и пыль.

В потолочном пространстве над котлом прокладывают трубопровод и остальные коммуникации. Чтобы скрыть их, необходимо подготовить короб из гипсокартона.

Требования для двери

Обустраивая дверь, важно выбирать негорючие материалы, т.к. дерево быстро воспламеняется

Лучшим решением является сталь, обработанная негорючим красящим составом.

Можно обрабатывать поверхность нитроэмалью. Совмещение порошка с нитроэмалью – наиболее оптимальный вариант, который защищает конструкцию от воспламенения, негативного воздействия ультрафиолетовых лучей и прочих факторов.

Заявленная нормами СНиП минимальная ширина двери равняется 80 см.

Что надо знать о вентиляции

Чтобы котел работал без сбоев, необходимо создать хорошую вентиляционную систему и подготовить кислород, выделив его из воздуха. Это необходимо для того, чтобы угарный газ не накапливался в комнате и не попадал в дом.

Проект теплогенерирующей установке для приватного дома: показатели выбора

Определяющим этапом строительства теплогенерирующей установке, необходимой для приватного дома, считается проектирование. Проект создать собственными силами не выйдет, им в первую очередь должен заниматься именно обученый проектировщик. Он со своей стороны обязан иметь все документы.

На рабочих чертежах исполняются все расчеты, а еще выбор необходимого, для строительства, оборудования. А описывается все действия и решения в специализированной записке. Все данные документы будут необходимы для предъявления в необходимые органы.

От трудности проекта зависит и процесс согласования, который может затянуться на пару месяцев. Если не появилось ни каких претензий, и стоит печать на документах, тогда приступаем к строительным работам. Когда выполняется проект, тогда уже необходимо и подбирать вид теплогенерирующей установке, смотря на некоторые параметры.

Параметры, на которые необходимо посмотреть:

• Режим теплоснабжения;
• Вид энергоносителя;
• Установочное место;
• Вентиляцию;
• Освещение;
• Размер: высота должна быть примерно 2,5м, а объем всего помещения – 15м кубических.

Требования к помещению

Газовую котельную нельзя проектировать в жилой комнате дома. Если оборудовать в самом здании рядом с жилыми комнатами, то смежные с другими комнатами стены паро-непроницаемыми и газо-непроницаемыми.

Котельное оборудование можно размещать в следующих типах:

1. нежилое – коридор, кухня, подвал, цокольный этаж. Необходимо соблюдать все требования к размерам комнаты и к проведении вентиляции;
2. внутреннее – специально оборудованная комната, где планируется установка котлов или водонагревателей, располагается на любом этаже. Является нежелательным для расположения на верхнем этаже, крыше пристройки, шаткой конструкции без одобрения проектировщика;
3. на улице – если котельное оборудование располагается на улице, то над ним обязательно навес. Перед этим необходимо тщательно изучить инструкцию по эксплуатации – некоторые аппараты нельзя размещать на улице.

Автономная газовая котельная, которая работает на сжиженном газе, нельзя проектировать на цоколе или в подвале. Газ в случае утечки остается под полом, поэтому вытяжка не сможет его удалить.

В ванных комнатах или санузлах недопустимо размещать те нагреватели, которые работают на газе.

Еще одним требованием к котельному помещению является наличие окон. Окна должны не только пропускать естественное освещение с улицы, но и служить отводом в случае взрыва в котельной.

Для чего нужен расширительный бак в котельной

В водяной системе отопления для ее корректного функционирования устанавливается расширительный бак. На самом деле он решает несколько задач.

Во-первых, при тепловом расширении воды образуется ее переизбыток. Давление растет, и это отражается на работоспособности всех элементов: они работают на пределе прочности. В самом уязвимом месте образуется течь.

Чтобы временно «спрятать» тот самый лишний объем, и используется расширительный бак. После нагревания излишки жидкости попадают в него, сжимая находящийся там воздух и сдвигая диафрагму. А остывая, вода сжимается, и диафрагма возвращается на место. Таким образом выполняется регулирование давления в системе.

Во-вторых, расширительный бак защищает трубы от гидроудара в момент включения насоса и, в-третьих, препятствует появлению воздушных пробок.

Установка котлов на твердом и на жидком топливе: требования

Котлы на жидком топливе обычно работают шумно

В основе своей, правила по обустройству помещений одинаковы независимо от того, на каком виде топлива они работают. Несмотря на этот факт, имеется ряд отдельных требований в плане обустройства дымохода, а также обустройства места для складирования топлива. Как правило, требования упомянуты в паспорте, и они сводятся к следующему:

• Рабочая толщина дымохода не должна быть меньше размеров выходного патрубка, причем на всей его длине.
• В конструкции дымохода должно быть наименьшее количество колен, при этом он должен быть прямым.
• В нижней части стены необходимо оборудовать отверстие для приточной вентиляции, из расчета 8 см. квадратных на один киловатт мощности.
• Продукты сгорания могут выводиться либо через кровлю, либо через стену.
• Ниже уровня дымохода следует расположить специальное отверстие для прочистки, облегчающее процесс ревизии и обслуживания.
• Дымоход монтируется из негорючего и газонепроницаемого материала.
• Котел следует установить на негорючее основание, тем более, если полы в помещении деревянные. Сначала на пол укладывается асбест, затем листовой металл и лишь потом — котел.
• Если котел на угле, то к нему предъявляются дополнительные требования, так как угольная пыль считается взрывоопасной.

Следует также обратить внимание на то, что дымоход можно выводить, как через кровлю, так и через стену с применением негорючего проходного узла. Здесь следует упомянуть о котлах, работающих на жидком топливе

Их функционирование связано с рядом недостатков, которые необходимо учитывать. Во-первых, они издают много шума, а во-вторых, от них исходит специфический запах горючего материала. Естественно, что такой котел вряд ли можно устанавливать в кухне, да и в жилых помещениях (а также в нежилых, но в пределах дома), просто не имеет никакого смысла. Для таких котлов необходимо предусматривать отдельно стоящие помещения. Именно поэтому, такие котлы практически не применяются для отопления жилых домов (частных построек)

Здесь следует упомянуть о котлах, работающих на жидком топливе. Их функционирование связано с рядом недостатков, которые необходимо учитывать. Во-первых, они издают много шума, а во-вторых, от них исходит специфический запах горючего материала. Естественно, что такой котел вряд ли можно устанавливать в кухне, да и в жилых помещениях (а также в нежилых, но в пределах дома), просто не имеет никакого смысла. Для таких котлов необходимо предусматривать отдельно стоящие помещения. Именно поэтому, такие котлы практически не применяются для отопления жилых домов (частных построек).

Из каких элементов состоит котельная

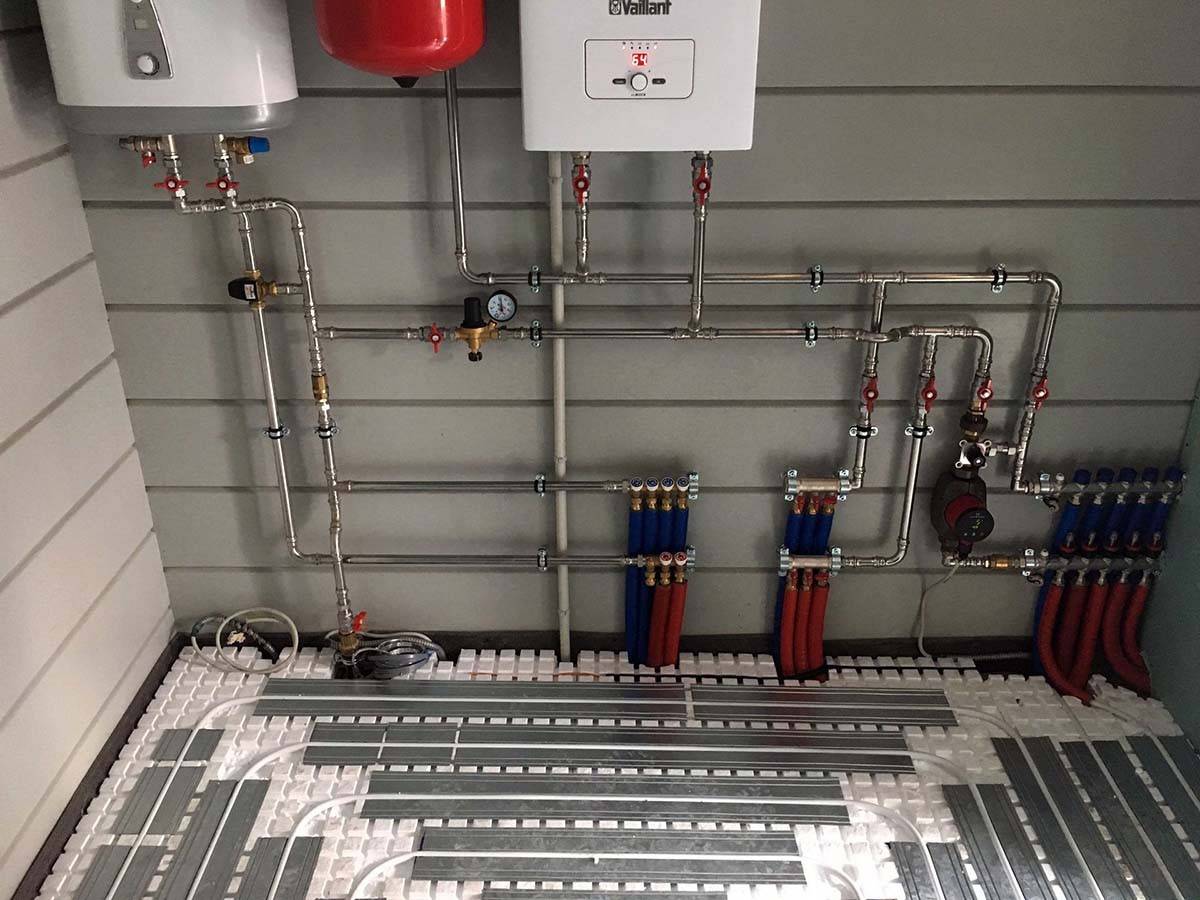

Общая схема котельной, кроме основного оборудования – котла и трубопроводов, включает в себя иные важные коммуникации и приборы, отвечающие за надежный и легко управляемый функционал.

При проектировании и монтаже требуется учесть следующие составляющие:

• Котел отопления – собственно источник генерации тепла для загородного помещения;
• Бойлер или водонагреватель, в баке которого от циркулирующего внутри теплоносителя нагревается вода для системы ГВС;
• Распределительный коллектор, отвечающий за транспортировку теплоносителя по всей системе отопления. В его комплектацию входят гидравлический распределитель, циркуляционный насос и гребенка.
• Расширительный бак играет защитную функцию, отводя повышенное давление теплоносителя.
• Группа безопасности, удаляющая лишний воздух из сети и стравливающая излишнее давление. Эти задачи выполняют воздухоотводчик, манометр и предохранительный клапан.
• Система подпитки, контролирующая уровень давления теплоносителя, пополняющая его объем в случае потерь из-за испарений и иных утечек.
• Запорная арматура для управления потоком или перекрытия определенных участков для проведения ремонтных работ.
• Трубопроводы.
• Дымоход, отводящий продукты горения из частного или загородного дома наружу. Его задача – удалять угарный газ, но сохранять тепло в системе. Такой эффект можно получить только при правильном, продуманном монтаже соответствующего оборудования.
• Электронная автоматика, управляющая функционированием котельной. Она обеспечивает четкую синхронизацию всех модулей отопительной системы и ГВС.

Очевидно, что инженерное решение такого масштаба даст положительный результат лишь с грамотным учетом всех нюансов и факторов, влияющих на общий функционал. Именно поэтому перед проведением работ для любого типа помещения – частного загородного дома, коттеджа или коммерческого объекта – требуется разработать проект создания котельной с четким просчетом всех параметров.

Наша компания имеет в портфеле готовые проекты котельных, разработанные с учетом действующих норм, правил и требований СНиП, которые могут использоваться для стандартных решений или с некоторой доработкой – для нестандартных реализаций отопления под ключ.

Для осуществления всех работ по изготовлению проекта нашим специалистам потребуются:

• Техзадание: оно разрабатывается нашей инженерной и проектировочной службами с учетом пожеланий Заказчика или его представителей.
• Технические условия (ТУ): документы, которые указывают на параметры подключения инженерных сетей конкретного объекта и помогают определить предполагаемую мощность оборудования, в т.ч. отопительной системы, теплых полов, горячего водоснабжения, вентиляционных сетей или систем кондиционирования.
• Указание точки расположения котельного оборудования в общей архитектуре объекта либо составление проекта под монтаж агрегатов в отдельно стоящем сооружении.

Корректно составленный проект котельной для дома позволит снизить первоначально предполагаемые издержки ресурсов и времени, а также станет гарантией недопущения аварийных ситуаций в процессе эксплуатации котельной.

Для исключения недочетов, а также достижения оптимальных результатов проектирования общий проект монтажа котельного оборудования, а также разметку всей отопительной сети целесообразно разрабатывать неотрывно друг от друга и специалистами одной компании.

Согласование проекта

Если сравнивать затраты на обустройство котельных одного типа, то для работающих на разных энергоносителях отопительных агрегатов организация котельной для газового отопления будет стоить дороже всего. Это связано с тем, что, проект требуется согласовать в контролирующих инстанциях, и его разработку желательно доверить профессионалам.

Помимо самой проектной документации домовладелец должен предоставить следующий пакет документов:

• техпаспорт котельного агрегата;
• санитарно-гигиеническое заключение;
• сертификат соответствия котла действующим требованиям;
• инструкцию по эксплуатации выбранного газового котла.

Видео по теме:

Требования к отдельно стоящим топочным

Отдельные котельные строят для мощных теплогенераторов, эксплуатация которых предусматривает усиленный режим безопасности.

Требования к топочным, построенным отдельно от жилого здания:

В помещениях устраивают бетонные полы или покрывают их несгораемой отделкой. Под оборудование массой свыше 200 кг подготавливают усиленное основание высотой 15 см.

Нагретая вода поступает в дом по утепленному трубопроводу с низкими потерями тепла. Отдельно стоящая топочная не занимает полезную площадь дома, безопасна в эксплуатации и не нарушает архитектурный облик здания. Может использоваться для отопления группы построек, например, дома, бани и теплицы.

Требования к дверям

В топочных используют два типа дверей:

• наружные без усиления для выхода на улицу;
• внутренние противопожарные для связи с жилыми помещениями.

Внешние двери в случае взрыва должны легко срываться с петель. Тогда энергия будет направлена наружу и принесет меньшие разрушения, чем при жестко и прочно закрепленном полотне. Но в любом случае нужно защитить помещение от посторонних, которые могут войти и повредить дорогостоящее оборудование.

Внутренние двери рассчитаны на сдерживание пламени при пожаре в течение 15 минут. Нормативу соответствуют полотна 3 типа с пределом огнестойкости EI 15. Они сохраняют целостность и теплоизоляционные свойства на протяжении времени, достаточного для эвакуации людей из дома и приезда службы спасения.

Вентиляция котельной

Требования к котельной в частном доме очень строги в отношении вентиляции. Продукты горения, образующиеся при сжигании топлива, опасны для человека. Вдыхание угарного газа приводит к тяжелым отравлениям. Высокая концентрация вызывает парализацию и даже смерть.

Утечки газа в сети создают опасность взрыва. Метан, пропан и бутан тяжелее воздуха. Они накапливаются в нижнем уровне помещения. Именно поэтому рекомендуется для удаления опасных веществ устраивать под наружной дверью зазоры около пола или забранные решетками вытяжные отверстия в стене. На каждые 10 кВт мощности агрегата требуется 0,01 м² площади сечения приточного канала.

Естественная вентиляция, рекомендуемая нормативом, включает приточные и вытяжные каналы для замены воздуха в помещении. Их площадь рассчитывают исходя из тройного объема комнаты и подбирают по специальным таблицам, диаграммам или с помощью он лайн калькуляторов.

На каждые 10 кВт мощности требуется 0,01 м² площади сечения приточного канала.

Продукты горения отводятся через дымоход или вмонтированную в стену коаксиальную трубу. В первом случае сечение канала должно соответствовать диаметру патрубка котла. Оптимальная форма — круг или овал.

Стенки дымохода защищают от образования конденсата. Теплый воздух, перемещаясь по трубе, охлаждается, что приводит к выпадению водяных паров в виде росы. Зимой влага замерзает, канал сужается. Это способствует ухудшению отвода продуктов горения.

Защиту от конденсата проводят футеровкой дымохода или устанавливают внутрь стальную нержавеющую трубу. Углы и повороты должны быть плавными, стыки элементов канала — герметичными.

В остальных случаях вентканал может быть ниже. Для двух агрегатов устраивают отдельные системы для отведения дыма.
