Устройство солнечных систем отопления

Особенности выбора и установки труб

Монтаж системы отопления своими руками предусматривает предварительный выбор подходящих для этого труб.

Чаще всего для изготовления продукция данного типа используются следующие материалы:

  • Сталь.
  • Медь.
  • Нержавейка.
  • Полипропилен.
  • Полиэтилен.
  • Металлопластик.

Использование для организации систем отопления изделий из обычного черного металла в настоящее время почти не практикуется, по причине значительной подверженности ржавлению и забиванию внутреннего прохода. Самостоятельный монтаж подобных изделий вызывает значительные сложности: это под силу только хорошему сварщику, способному обеспечить качественную стыковку. Хотя это не останавливает некоторых домовладельцев, которые для обустройства автономного отопления используют трубы из обычной стали.

Более надежным вариантом являются трубы из меди и нержавеющей стали, хотя на обустройство системы в таком случае придется выложить немалые финансы. Изделия этого типа отличаются надежностью, долговечностью и стойкостью к высокому давлению и нагреванию. В общем, если есть деньги, лучше использовать медь или нержавейку. Для стыковки медных трубок используется пайка, а нержавеющих – разборные и прессовые фитинги. Особенно удобен при прокладке скрытой проводки последний вариант. Обвязывать котлы и организовывать магистрали внутри котельной рекомендуется только при помощи металлических труб.

Более дешевый вариант – использовать для организации отопления полипропиленовые трубы. Лучше всего из всех разновидностей ППР продукции выбирать изделия с алюминиевой или стекловолоконной армировкой. Чтобы смонтировать систему отопления данного типа, придется хорошо постараться, хотя стоимость расходного материала очень дешевое. В плане декоративных качеств пропилен уступает прочим пластикам.

Для стыковки труб ППР и фитингов используется пайка, уровень качества которой проверить довольно сложно. При несоблюдении должного температурного режима пайки обязательно возникнут проблемы с протеканием или перекрыванием расплывшимся полимером внутренности трубопровода. Заметить подобные ошибки по ходу монтажа практически невозможно: проявляются они уже по ходу эксплуатации.

При самостоятельном обустройстве отопительной системы лучше всего использовать металлопластиковые или полиэтиленовые трубы, которые обойдутся несколько дороже полипропиленовых. Особенная простота в выполнении стыков позволяет справиться с этой задачей даже новичкам. Коммуникации данного типа отлично подходят для скрытого прокладывания в стяжке или стенах: главное – использовать в качестве соединительных элементов прессованные, а не разборные фитинги.

Металлопластиковые и полиэтиленовые трубопроводы могут прокладываться как открытым путем, так и маскироваться с помощью декоративных экранов. Также их можно использовать в системах теплых полов. Материал PEX старается вернуться в прежнее положение, что сообщает трубе некоторую волнистость. Для полиэтилена PE-RT и металлопластика подобные дефекты незнакомы: их можно без опаски изгибать в любом направлении.

Установка

Монтировать панели допускается практически как угодно – вертикально, горизонтально, под наклоном. Однако следует учитывать, что максимальную отдачу модули дают при падении солнечных лучей на рабочую поверхность перпендикулярно. При этом нужно обеспечить и максимальное время облучения.

Отсюда – некоторые рекомендации по установке:

  • Ориентировать фотоприемники на юг.
  • Располагать панели под углом, равным широте местности.
  • Изменять (по возможности) угол наклона на 20% — увеличивать зимой и уменьшать летом.

Следует также позаботиться, чтобы в течение всего светового дня модули не подвергались затенению деревьями на участке или другими зданиями. В этом случае удастся обеспечить максимальную мощность генерации. Особенно критично это для монокристаллических батарей, отдача которых существенно снижается в рассеянном свете.

Гелиосистема и ее достоинства

Отопление домашних помещений солнечными коллекторами позволит существенно снизить затраты, которые раньше тратились на традиционный способ обогрева дома с помощью батарей. Гелиосистемы, состоящие из таких батарей, обладают массой достоинств:

  • солнечная энергия бесплатная. Конечно, потратиться придется на создание системы и подключению ее к дому. Но экономия будет заметна сразу же по наступлению холодов;
  • данная система является экологически чистой и не наносит вред окружающей среде;
  • она сохраняет природные ресурсы, такие как уголь и природный газ;
  • является эффективным решением энергетической проблемы для дома;
  • солнечный коллектор способен обеспечивать эффективное отопление дома при смешанном использовании с другими системами;
  • длительный срок эксплуатации;
  • система является автономной, что позволяет избавиться от зависимости со стороны коммунальных предприятий. Особенно автономное отопление актуально для частных домов;
  • безопасная эксплуатация;
  • возможность сделать своими руками;
  • эстетичный внешний вид;
  • наличие возможности выбирать коллектор по параметрам.

Солнечные коллекторы

Задумываться об установке своими руками гелиосистемы для дома стаит, если в районе проживания на протяжении года насчитывается достаточное большое количество солнечных дней. Чтобы получить все перечисленные выше преимущества от отопления дома или дачи солнечными коллекторами, следует знать:

  • наличие качественного утепления домашних помещений;
  • можно сочетать отопление с помощью солнечной энергии с другими вариантами обогрева: газовое и электрическое;
  • для регионов с низкой инсоляцией (солнечным потоком) необходимо правильно рассчитать то, какую площадь должен иметь коллектор;
  • обязательно нужно соблюдать правила монтажа. В противном случае система будет функционировать некорректно;

Правильный вариант установки коллектора

  • размещать солнечные батареи нужно с южной стороны, так как максимальная интенсивность инсоляции будет наблюдаться в середине дня;
  • установленные батареи не должны затеняться соседними постройками или деревьями.

Если система отопления дома с помощью солнечных коллекторов была организована своими руками, то в зимний период угол наклона их поверхности нужно будет слегка увеличить. Но в таком случае в летний период эффективность батарей несколько уменьшится. Однако на фоне переизбытка освещения этот факт останется незаметным.

Важные критерии при выборе системы отопления частного дома

  • минимальные расходы с высокой степенью теплоотдачи – предполагают малые денежные расходы на установку отопительной системы, профилактику и эксплуатацию;
  • соответствие требованиям современных стандартов – приветствуются автоматизированные системы с минимальным вмешательством человека;
  • высокие параметры износостойкости – зависят от бренда и эксплуатационных характеристик оборудования.

В большинстве домах старой постройки проводится монтаж системы отопления частного дома своими руками. В зависимости от типа топлива автономные системы бывают нескольких видов.

Какие варианты системы отопления частного дома бывают?

Разновидности

В самом широком понимании термин «солнечная батарея» означает некоторое устройство, которое позволяет преобразовывать излучаемую Солнцем энергию в удобную форму с целью последующего использования в различных сферах человеческой жизнедеятельности. Для обогрева домов используются два типа солнечных батарей.

Фотоэлектрические элементы

Батареи этого класса часто называют преобразователями, поскольку с их помощью энергия солнечного излучения преобразуется в электрическую. Такое превращение стало возможным благодаря свойствам полупроводников. Ячейка фотоэлемента состоит из двух материалов, один из которых обладает дырочной проводимостью, а другой – электронной.

Фотоэлектрические элементы

Поток фотонов, из которых состоит солнечный свет, заставляет электроны покинуть свои орбиты и мигрировать через Pn-переход, что и является, собственно, электротоком.

По виду используемых материалов различают три вида фотоэлектрических батарей: кремниевые, пленочные и концентраторные.

Кремниевые

К этому типу относится более трех четвертей выпускаемых сегодня солнечных электробатарей. Это обусловлено распространенностью кремния в земной коре, а также тем, что большинство технологий в сфере производства полупроводниковой электроники было ориентировано на работу именно с этим материалом.

В свою очередь элементы на базе кремния делятся на две разновидности:

  • монокристаллические: наиболее дорогой вариант, КПД составляет 19% – 24%;
  • поликристаллические: более доступны, но имеют КПД в пределах 14% – 18%.

Пленочные

При производстве фотоэлементов данной группы используются полупроводники, имеющие более высокий, чем у моно- и поликристаллического кремния, коэффициент поглощения света. Это позволило на порядок уменьшить толщину элементов, что положительно отразилось на их стоимости. Применяются следующие материалы:

  • теллурид кадмия (КПД – 15% – 17%);
  • аморфный кремний (КПД – 11% – 13%).

Концентраторные

Эти батареи имеют многослойную структуру и характеризуются самой высокой эффективностью – около 44%. Основным материалом при их производстве является арсенид галлия.

Комплектация отопительной системы

Отопительная система на базе фотоэлектрических батарей состоит из следующих компонентов:

  • собственно батареи;
  • аккумулятор;
  • контроллер: управляет процессом зарядки аккумулятора;
  • инвертор: преобразует постоянный ток от батареи или аккумулятора в переменный с напряжением 220 В;
  • конвектор, водогрейный котел или любой другой тип электрообогревателя.

Сетевая фотоэлектрическая система

Солнечные коллекторы

Батареи данной разновидности состоят из нескольких выкрашенных в черный цвет трубок, через которые перекачивается циркулирующий в системе отопления теплоноситель. При этом тепловая энергия солнечного излучения без всякого преобразования усваивается рабочей средой. В большинстве случаев в ее качестве используется смесь на основе пропиленгликоля (имеет свойства антифриза), но существуют и коллекторы, ориентированные на работу с воздухом. Последний после подогрева подается прямо в отапливаемое помещение.

Солнечные коллекторы

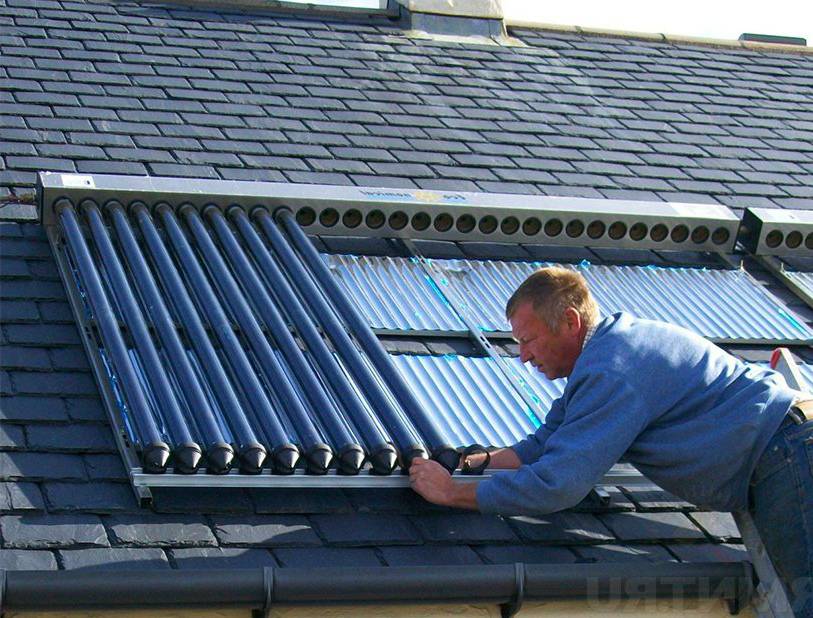

В самом простом исполнении солнечный коллектор называется плоским. Он выполняется в виде бокса из стекла с темным покрытием, которое находится в контакте с проходящим по трубкам теплоносителем. Более сложное устройство имеют вакуумные коллекторы. В таких батареях трубки с теплоносителем помещены в герметичный стеклянный корпус, из которого откачивается воздух. Таким образом, содержащие рабочую среду трубки окружаются вакуумом, который исключает потери тепла от контакта с воздухом.

Очевидно, что изготовление солнечных коллекторов основывается на более простых технологиях, чем производство фотоэлементов. Соответственно, и стоимость они имеют более низкую. При этом КПД таких установок достигает 80% – 95%.

Комплектация гелиосистемы

Основными элементами гелиосистемы (системы солнечных батарей для дома) являются:

  • солнечный коллектор;
  • циркуляционный насос (в системах с естественной циркуляцией теплоносителя он может отсутствовать, но они являются малоэффективными);
  • емкость с водой, играющая роль теплового аккумулятора;
  • контур водяного отопления, состоящий из труб и радиаторов.

Схема реализации гелиосистемы с поддержкой отопления с суточным аккумулированием энергии

Как посчитать необходимую мощность коллектора

При расчете необходимой мощности солнечного коллектора очень часто ошибочно производят вычисления, исходя из поступающей солнечной энергии в самые холодные месяцы года.

Дело в том, что в остальные месяцы года вся система будет постоянно перегреваться. Температура теплоносителя летом на выходе из солнечного коллектора может достигать 200°С при нагреве пара или газа, 120°С антифриза, 150°С воды. Если теплоноситель закипит, он частично испариться. В результате его придется заменить.

Компании производители рекомендуют исходить из таких цифр:

  • обеспечение горячего водоснабжения не более 70%;
  • обеспечение отопительной системы не более 30%.

Остальное необходимое тепло должно вырабатывать стандартное отопительное оборудование. Тем не менее при таких показателях в год экономится в среднем около 40% на отоплении и горячем водоснабжении.

Мощность вырабатываемая одной трубкой вакуумной системы зависит от географического местоположения. Показатель солнечной энергии падающей в год на 1 м2 земли называется инсоляцией. Зная длину и диаметр трубки, можно высчитать апертуру – эффективную площадь поглощения. Остается применить коэффициенты абсорбции и эмиссии для вычисления мощности одной трубки в год.

Пример расчета:

Стандартная длина трубки составляет 1800 мм, эффективная — 1600 мм. Диаметр 58 мм. Апертура – затененный участок создаваемый трубкой. Таким образом площадь прямоугольника тени составит:

S = 1,6 * 0,058 = 0,0928м2

КПД средней трубки составляет 80%, солнечная инсоляция для Москвы составляет около 1170 кВт*ч/м2 в год. Таким образом одна трубка выработает в год:

W = 0,0928 * 1170 * 0,8 = 86,86кВт*ч

Повышение эффективности солнечных модулей

Эффективность солнечных систем можно повысить, воспользовавшись одним из следующих способов:

  1. Смена расположения модулей. Иногда для повышения КПД достаточно будет правильно расположить модули относительно вектора направленности солнечных лучей. Обычно для этого нужно развернуть все модули на юг. Если день в регионе долгий, можно также использовать поверхности, направленные на восточную и западную сторону – там тоже хватает света, который преобразуется в энергию.
  2. Изменение угла наклона. В документации к модулям всегда указывается рекомендуемый угол наклона, при котором КПД системы будет максимальным. На практике это значение может существенно варьироваться в зависимости от географического местоположения и других индивидуальных особенностей.
  3. Выбор места для установки. Чаще всего солнечные модули устанавливаются на крыше здания – это самый простой, доступный и очевидный вариант, но не самый эффективный. Лучше всего будет заранее подготовить поворотное основание и установить панели на него, чтобы устройства следовали за солнечными лучами по мере их смещения.

На последний пункт стоит обратить особое внимание. Конечно, установленные на крыше модули не бесполезны – в конце концов, никаких препятствий для солнечных лучей в таком случае нет, поэтому они легко достигают устройства и преобразуются в необходимый тип энергии

Проблема в том, что расположение модулей перпендикулярно солнечным лучам имеет максимальную эффективность на протяжении короткого промежутка времени.

Поворотные устройства, отслеживающие текущую направленность лучей, позволяют избавиться от подобных проблем. Правда, у таких устройств есть и отрицательные стороны – в частности, речь идет о крайне высокой стоимости поворотных систем. Кроме того, в ряде случаев приобретение такого оборудования никак не влияет на эффективность системы – например, если не были должным образом учтены климатические условия. Затраты в данном случае будут совершенно нецелесообразными.

Согласно примерным расчетам, для того, чтобы поворотные элементы окупились, их количество должно составлять не менее восьми. Конечно, можно использовать и меньшее количество модулей (около 3-4), но они будут выгодным приобретением только в том случае, если подключать их напрямую к водяному насосу, в остальных же случаях прирост эффективности будет незначительным.

Отопление частного дома своими руками: схемы.

Монотрубная система (однотрубная).

Принцип движения воды в однотрубной системе таков. Вода из котла перемещается по трубе из одного радиатора в другой. Естественно, на пути движения температура воды в системе падает за счет передачи тепла в помещение. Как правило, температура в последнем радиаторе уже недостаточна, чтобы должным образом обогреть помещение. В этом и заключается ее основной недостаток. Если один радиатор выйдет из строя, придется отключать всю систему. Также ее практически невозможно отрегулировать. Монотрубная система самая простая в монтаже и демократичная по затратам, но с низкой эффективностью и последующими неприятными нюансами эксплуатации.

Солнечные коллекторы

В случае с гелиоколлекторами солнечные лучи воздействуют не на полупроводник, а на теплоноситель. Он нагревается и отдает тепло системе отопления. Так происходит отопление солнечной энергией. Различают два вида коллекторов:

  • Плоские солнечные коллекторы оснащены системой трубок, подсоединенных к специальной пластине. Теплоноситель из воды и гликоля проходит по трубкам, нагревается и идет на выход. Преимущество этого вида коллекторов состоит в том, что их можно сделать своими руками. Однако, при всей простоте, подходит этот вариант для южных регионов. Вода нагревается до 45-60 градусов максимум. Для холодных зим этого недостаточно.
  • Трубчатые коллекторы подходят для северных широт. Змейка из трубок оснащена надежной теплоизоляцией. Потерь тепла не происходит, как в случае с плоскими аналогами. Система теплообменных трубок также различается. Обычная система U-type считается более надежной, но не работает ночью. Система Heat-pipe идеально подходит для стран с постоянными туманами и суровыми зимами, так как требует незначительного количества солнечной энергии. Но нужно уточнить, какое вещество используется в системе. Так как производительность может отличаться. Оба вида коллекторов используют насос. Носитель тепла может двигаться самотеком. Но эффективность солнечного нагрева воды для отопления в этом случае низкая.

При выборе того или иного способа солнечного отопления не стоит забывать о том, что полностью избавиться от традиционных методов обогрева вряд ли получится. Разумнее всего использовать комбинированные варианты.

Способы подключения к системе отопления

Поскольку устройства на солнечной энергии не могут обеспечить стабильное и круглосуточное снабжение энергией, необходима система устойчивая к этим недостаткам.

Для средней полосы России солнечные устройства не могут гарантировать стабильный приток энергии, поэтому используются как дополнительная система. Интегрирование в существующую систему отопления и горячего водоснабжения отличается для солнечного коллектора и солнечной батареи.

Схема с водяным коллектором

В зависимости от целей использования теплового коллектора применяются разные системы подключения. Вариантов может быть несколько:

  1. Летний вариант для горячего водоснабжения
  2. Зимний вариант для отопления и горячего водоснабжения

Летний вариант наиболее простой и может обходится даже без циркуляционного насоса, используя естественную циркуляцию воды.

Вода нагревается в солнечном коллекторе и за счет теплового расширения поступает в бак-аккумулятор или бойлер. При этом происходит естественная циркуляция: на место горячей воды из бака засасывается холодная.

Как любая система основанная на естественной циркуляции работает не очень эффективно, требуя соблюдения необходимых уклонов. Кроме того, аккумулирующий бак должен быть выше чем солнечный коллектор. Чтобы вода оставалась как можно дольше горячей бак необходимо тщательно утеплить.

Если Вы хотите действительно добиться максимально эффективной работы солнечного коллектора, схема подключения усложниться.

По системе солнечного коллектора циркулирует незамерзающий теплоноситель. Принудительную циркуляцию обеспечивает насос под управлением контроллера.

Контроллер управляет работой циркуляционного насоса основываясь на показаниях как минимум двух температурных датчиков. Первый датчик измеряет температуру в накопительном баке, второй – на трубе подачи горячего теплоносителя солнечного коллектора.

Как только температура в баке превысит температуру теплоносителя, в коллекторе контроллер отключает циркуляционный насос, прекращая циркуляцию теплоносителя по системе. В свою очередь при понижении температуры в накопительном баке ниже заданной включается отопительный котел.

Новым словом и эффективной альтернативой солнечным коллекторам с теплоносителем стали системы с вакуумными трубками, с принципом действия и устройства которых мы предлагаем ознакомиться.

Схема с солнечной батареей

Было бы заманчиво применить схожую схему подключения солнечной батареи к электросети, как это реализовано в случае солнечного коллектора, накапливая поступившую за день энергию. К сожалению для системы электроснабжения частного дома создать блок аккумуляторов достаточной емкости очень дорого. Поэтому схема подключения выглядит следующим образом.

С солнечных панелей заряд поступает на контроллер заряда, который выполняет несколько функций: обеспечивает постоянную подзарядку аккумуляторов и стабилизирует напряжение. Далее электрический ток поступает на инвертор, где происходит преобразование постоянного тока 12В или 24В в переменный однофазный ток 220В.

Увы, наши электросети не приспособлены для получения энергии, могут работать только в одном направлении от источника к потребителю. По этой причине вы не сможете продавать добытую электроэнергию или хотя бы заставить счетчик крутиться в обратную сторону.

Использование солнечных батарей выгодно тем, что они предоставляют более универсальный вид энергии, но при этом не могут сравнится по эффективности с солнечными коллекторами. Однако последние не обладают возможностью накапливать энергию в отличие от солнечных фотоэлектрических батарей.

Галерея изображенийФото из Рабочая часть солнечных батарей представляет собой набор последовательно соединенных кремниевых пластин Хотя внешне солнечные батареи могут и напоминать закрытые плоские коллекторы, но принцип работы приборов этого вида существенно отличается Батареи с фотоэлектрическими элементами вырабатывают электроэнергию, которую можно использовать для нагрева теплоносителя или для питания электрических обогревателей Для сооружения солнечной панели недостаточно подручных средств. Потребуются кремниевые пластины, которые придется покупать Солнечные электростанции в отоплении домаПроцесс установки солнечных панелей на кровлюСамостоятельный монтаж прибора на крышу гаражаСамодельный электроприбор для солнечного отопления

Все о вариантах организации отопления частного дома на солнечных батареях вы найдете в этой статье.

Применение и надежность солнечных панелей

Система выработки электричества за счет солнечной энергии используется во всем мире уже лет 30-40, если не больше. За это время панели и фотоэлементы были серьезно усовершенствованы, оборудование протестировано в разных климатических условиях на всех 5 континентах.

Учитывая моду в XXI веке на все натуральное и экологически чистое, есть все основания полагать, что в ближайшие 15-30 лет большая часть населения во всем мире перейдет на отопление за счет солнечных панелей и фотоэлектрических систем, благодаря которым будет больше не нужно строить дорогостоящие большие электростанции и подстанции, а также тратиться на дорогое и неэкологичное топливо из нефти и газа. Со временем, по мере снижения стоимости фотоэлементов и усовершенствования технологий откроется больше возможностей для применения данных устройств.

Солнечная энергия, на самом деле, уже активно применяется человечеством (и не только в разрекламированных электромобилях). К простейшим системам, в которых уже используются фотоэлементы, относятся:

  • Фотоэлектрические насосные установки, ставшие прекрасной альтернативой ручным насосам и дизель-генераторам;
  • Системы с аккумуляторами, позволяющие батарее заряжаться и накапливать энергию, чтобы отдать ее при необходимости в любое время;
  • Системы с генератором позволят получать электричество в тех случаях, когда его необходимо больше, чем может дать фотоэлектрическая батарея. Такое комбинированное применение генератора и фотоэлементов позволит значительно снизить первоначальную стоимость системы;
  • Фотоэлектрические системы, интегрированные в электросеть. Таким образом, часть электроэнергии можно брать от фотоэлементов, а при нехватке – из общей коммунальной электросети, при этом аккумулятор не используется или просто заряжается;
  • Промышленные фотоэлектрические системы, которые работают совершенно бесшумно, не нуждаются в ископаемом топливе и не загрязняют окружающую среду.

Метод увеличения производительности

Обычно, поэкспериментировав с небольшим количеством солнечных модулей, владельцы частных домов идут дальше и совершенствуют систему различными способами.

Самый простой способ – это увеличение количества задействованных модулей, соответственно, привлечение дополнительных площадей для их размещения и покупка более мощного сопутствующего оборудования

Что делать, если существует дефицит свободной площади? Вот несколько рекомендаций для повышения эффективности солнечной станции (с фотоэлементами или коллекторами):

Изменение ориентации модулей. Перемещение элементов относительно положения солнца. Проще говоря, установка основной части панелей на южной стороне. При длинном световом дне также оптимально задействовать поверхности, выходящие на восток и запад.

Регулировка угла наклона. Производитель обычно указывает, какой угол является наиболее предпочтительным (например, 45º), но порой при монтаже приходится вносить свои коррективы с учетом географической широты.

Правильный выбор места установки. Крыша подходит, потому что чаще всего является наивысшей плоскостью и не затеняется другими объектами (предположим, садовыми деревьями). Но существуют еще более подходящие площади – поворотные устройства слежения за солнцем.

При перпендикулярном расположении элементов к лучам солнца система работает более эффективно, однако на стабильно закрепленной поверхности (например, крыше) это возможно лишь на короткий промежуток времени. Чтобы его увеличить, придумали практичные устройства слежения.

Механизмы слежения – это динамические платформы, которые своей плоскостью поворачиваются вслед за солнцем. Благодаря им производительность генератора увеличивается летом примерно на 35-40%, зимой – на 10-12 %

Большим минусом устройств слежения является их высокая стоимость. В некоторых случаях она не окупается, поэтому нет смысла вкладываться в бесполезные механизмы.

Подсчитано, что 8 панелей – минимальное количество, при котором затраты со временем оправдают себя. Можно задействовать и 3-4 модуля, но при одном условии: если они напрямую, в обход аккумуляторов, подключены к водяному насосу.

Буквально на днях компания Тесла Моторс объявила о создании нового типа крыши – с интегрированными солнечными батареями. Илон Маск заявил, что модифицированная крыша будет дешевле, чем обычная кровля с установленными на нее коллекторами или модулями.
