Теплый пол под ламинат монтаж и укладка пленочной инфракрасной системы

Какой ламинат выбрать под водяной теплый пол

Длительное время «теплый пол» и напольное покрытие из ламелей шли параллельными курсами, не пересекаясь. Производители ламината терять значительный сегмент рынка не захотели. В результате в продаже появилось напольное покрытие, совместимое с «теплым полом». У него совершенно другие технико-эксплуатационные характеристики, подходящие под условия функционирования напольных систем обогрева. Чтобы ориентироваться в них, советуем посмотреть статью «Какой ламинат выбрать под теплый пол?», где подробно объяснено, какой ламинат подходит под «теплый водяной пол».

Для тех, у кого мало времени и желания переходить по приведенной ссылке, в концентрированном виде перечислим основные требования для ламелей с жидким теплоносителем в цементной стяжке.

Толщина. Оптимальная толщина ламината под теплый пол — 8 мм при плотности не менее 900 кг/м3. Это позволяет получить прочную доску с хорошей теплопроводностью. Увеличение плотности сказывается на цене. Она выше. Но и прочность, и проводимость тепла у напольного покрытия возрастают.

Теплопроводность. Информацию о теплопроводности можно найти на вкладыше. В соответствии с европейским стандартом EN4725 тепловое сопротивление ламината для водяного обогрева пола не должно превышать 0,10 м2 х °K/Вт. На продукции иностранных производителей обозначается надписью «thermal resistence».

Прочность. Ламинат выпускается разной плотностью. Следовательно, у него разные сроки службы, что отображается показателем «класс прочности». Обозначается двумя цифрами. Первая показывает, для каких помещений предназначено:

• 2 — для жилых;
• 3 — коммерческих.

Вторая — насколько прочны ламинированные доски. Под теплый пол нужен ламинат 32-33 класса.

Влагостойкость. Выбирая ламели нужно быть внимательными. Ведь есть напольное покрытие для инфракрасных и электрических полов, а есть специально для водяных. Разобраться помогут надписи. Для водяного подогрева на вкладыше должна быть надпись Н2О или Warm Wasser. Черные и коричневые пиктограммы со стилизованными трубами, не дают информацию о виде «теплого пола», что нужно учитывать.

Экологическая безопасность. При повышении температуры формальдегид начинает выделять вредные испарения. В ламинате под «теплый пол» химические реакции в смоле замедлены благодаря специальным добавкам. Узнать об их наличии, позволяют пиктограммы (см. фото). Обозначение Е0 (NA) показывает, что до +30oС никаких вредных выделений не будет. Е1 утверждает что эмиссия вредных веществ находится в пределах санитарных норм.

Выделение формальдегида в пределах нормы.

Формальдегида нет.

Влияние высоких температур. Ламинат не любит резких изменений температурного режима в помещении. А «теплый пол», особенно с водяным подогревом, может нагревать напольное покрытие до +40oС. Способность ламелей выдерживать перегрев обозначается латинской буквой В и цифрой 1.

Износостойкость. Последний контролируемый показатель под водяное отопление пола — износостойкость. Характеризуется классом истираемости. Может быть в пределах АС1-АС5. Оптимальный вариант — АС4.

Классы износостойкости.

Вид замка. До последнего времени специалисты не обращали внимания на тип замкового соединения ламината. Практика показала, что резкие перепады температуры лучше выносят замки Click.

Вид материала. Под теплый пол можно использовать классический ламинат из ДВП (в английском варианте написания HDF), виниловый, кварцвиниловый и SPC-ламинат. На пробковый накладывается категорический запрет — он не пропускает тепло.

Нюансы в плане подбора оптимальной марки материала

С толщиной ситуация более менее понятна. Остается только разобраться с тем, какой именно ламинат годиться для использования вместе с теплыми полами. Укладка ламината на теплый пол будет успешной, если вы приобретете материал с соответствующей маркировкой.

Маркировка

Сегодня большинстве изделий, которые специально разработаны для взаимодействия с теплыми водяными полами,  носят надпись «Warm wasser», что означает буквально – «горячая вода». На рисунке продемонстрированы значки, которые можно встретить на товарах, предлагаемые сегодня в торговой сети.

Ламинат для теплого водяного пола должен быть совместим с внутрипольным вариантов обогрева. Обычно рядом со значком маркировки ставится значение рекомендуемой температуры нагрева материала. Как правило, это 27-28С.

При покупке материала обратите внимание на содержание сопроводительной документации. Обычно производители пишут в паспорте желательные виды обогревающего оборудования, способы и интенсивность обогрева

Коэффициент теплового сопротивления

Не стоит опускать в сторону и теплоизоляционные свойства облицовочных материалов.  Так же в качестве важного параметра, обратите внимание на тепловое сопротивление материала (thermal resistence). Для водогрейных полов специально выпускаются ламинированные плиты, обладающие приемлемыми параметрами для теплообмена. Чем выше коэффициент теплового сопротивления, тем больше ламинат будет удерживать тепло

Укладывать теплый пол нужно с использованием подложки, которая так же обладает своим коэффициентом теплового сопротивления

Чем выше коэффициент теплового сопротивления, тем больше ламинат будет удерживать тепло. Укладывать теплый пол нужно с использованием подложки, которая так же обладает своим коэффициентом теплового сопротивления.

Показатель теплового сопротивления напрямую зависит от плотности и толщины материала. Для водяных теплых полов рекомендуется использовать плитки, толщина которых не превышает 8-10 мм. Пренебрежение технологическими параметрами может привести к тому, что нижняя часть материала будет перегреваться, что в результате приведет к порче напольного покрытия.

Последний аспект, на который следует обращать внимание – класс материала

Класс ламината

В этом плане картина выглядит следующим образом. Чем выше класс, тем лучше качество материала, тем меньше его поверхность подвержена стиранию. Следует отметить, что под воздействием нагревательного контура ламинат пребывает в сложном физическом состоянии, поэтому лучше будет, если плиток на теплый водяной пол будет осуществлена материалами класса 32 или 33.

Как правило, все изделия, маркированные соответственно под теплые полы, имеют необходимый класс прочности.

Существует еще одна немаловажная деталь, на которую следует обратить внимание при покупке материала, зона использования. Не каждый материал будет одинаково подходить для настила в разных по назначению помещениях

Отапливаемые помещения условно делятся на три зоны:

• Зона спальная – комнаты отдыха, спальные комнаты;
• Зона рабочая —  кухня, кладовая;
• Зона транзитная – корило, прихожая;
• Зона отдыха и релаксации —  балконы, лоджии, ванная комната.

В каждом отдельном случае подбирается определенный тип материала, на котором стоят соответствующий отметки. Разделение происходит по классности и по уровню содержания формальдегида.

На предлагаемом видео очень подробно рассказано о том, как правильно выбирать ламинат и для каких целей:

Совместимость ламината с теплым полом

Долгое время технология «теплого пола» и напольное покрытие в виде ламината шли параллельными курсами. Причины были объективными:

• при нагревании свыше 27oС компоненты ламинированной доски начинали выделять в воздух разные вещества, одно из которых: формальдегид (НСНО) — токсично;
• низкий уровень теплопроводности ламината запирал тепло внизу, что снижало эффективность таких систем обогрева;
• большая амплитуда колебания температурного режима приводила к преждевременному разрушению замкового соединения у панелей.

Производители ламината прекрасно знали о таких недостатках своей продукции. После долгих экспериментов технологам удалось адаптировать ламинат к «теплым полам» разного типа.

Армируем поверхность

Чтобы трубы теплоносителя не смещались при заливке стяжки – их необходимо закрепить. Для этого на теплоизоляционный слой нужно положить армирующую сетку. В том случае, если перекрытие вашего помещения уже обладает хорошей теплоизоляцией – арматурную сетку можно уложить непосредственно на гидроизоляцию, так, как показано на рисунке.

Укладка арматурной сетки на пол

Размещаем трубы теплоносителя

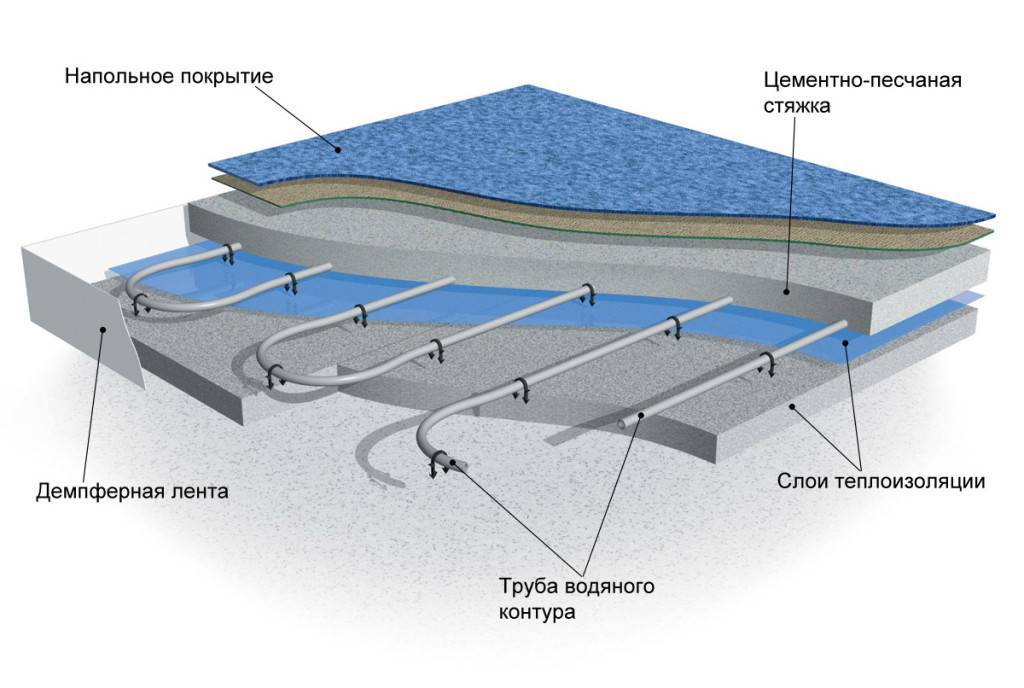

Способы укладки водяного теплого пола

На рисунке приведены основные схемы укладки труб теплоносителя. Ля холодного климата мы рекомендуем вам «улитку», либо ее модификации, так как так тепло распределяется более равномерно.

Укладка труб для водяного теплого пола

Если ваше помещение имеет сложную конфигурация – рисунок укладки труб можно комбинировать.

Пошаговая инструкция укладки

1. Закрепляем трубы отопления у арматуре хомутами. Оставляем трубам определенную степень свободы. Размещаем хомуты с шагом в 1 метр. Расстояние между трубами теплоносителя и между ними и стенами не должно быть меньше 10 сантиметров. Кстати, не забудьте приобрести комплектующие для водяного теплого пола.
2. На участки труб, выходящие к коллектору, и проходящие через демпфирующую ленту нужно надеть гофры.
3. Подключаем трубы к коллекторному устройству.
4. Проводим тестирование системы. Подаем теплоноситель с давлением в полтора раза больше номинального.
5. Проводим суточное тестирование системы. При качественной работе переходим к стяжке.
6. Используя специальные заливочные смеси производим заливку стяжки в помещении. Ее высота должна составлять около 5 сантиметров. Подачу теплоносителя при заливке прерывать не нужно.

Теплый пол на пластиковых плитах

Вместо цементной стяжки в качестве основы пола можно использовать специальные плиты из вспененного полимера, в пазах которых будут размещаться трубы отопления. Кроме пазов в таких плитах есть и расширяющиеся при нагреве компенсационные участки.

Нагреваемый пол на полистирольной основе

1. Первым слоем в такой системе также укладывается теплоизоляционный слой. От него можно отказаться, при наличии качественной изоляции перекрытия.
2. Вторым слоем размещаем пластиковые плиты. Укладываем их, начиная с угла комнаты.
3. Размещаем трубы отопления в пазах пластиковых плит.
4. Подключаем трубы к коллектору и проводим испытание системы.
5. При удовлетворении результатами проверки – укладывайте черновой пол.
6. Разместите подложку и приступайте к монтажу ламината.

Вот так выглядит теплый пол на водяном отоплении, смонтированный на полимерных плитах.

Деревянный теплый пол с водяным отоплением

В домах с перекрытием из дерева рекомендуется применять традиционную систему деревянных полов. Но их тоже можно оборудовать водяным нагревом.

В деревянных домах можно сконструировать следующие модификации нагреваемого пола: создаваемый из модулей, реечный и традиционный на лагах.

Модульный нагреваемый пол напоминает собой «пазл» — внутри готовых элементов которого уже сделаны полы для размещения труб отопления.

Реечные нагреваемый пол монтируется так:

1. На подготовленное и выровненное перекрытие кладем древесные плиты и закрепляем их саморезами на дюбелях.
2. Между плитами оставляем пазы для укладки трубопроводной системы.
3. В пазах размещаем профиль из алюминия.
4. В профиле укладываем отопительные трубы

В традиционный деревянный пол на лагах трубы укладываются так:

Укладка водяного теплого пола на пол на лагах

1. Утепляем перекрытие пенопластовыми плитами.
2. Прикрепляем к перекрытию лаги из дерева. На этом этапе выравниваем пол.
3. По разработанной схеме размещаем алюминиевую конструкцию или просто профиль.
4. Забиваем промежутки между лагами и трубами теплоизоляционным материалом.
5. Сверху укладываем слой, впитывающий влагу, например обычный картон.
6. Размещаем черновой пол. В его качестве можно использовать ГВЛ или ДСП.
7. Монтируем на черновой пол ламинатное покрытия.

Требования при укладке на бетонную стяжку

Если система подогрева монтируется в бетонную стяжку, то нужно соблюдать требования производителя стяжки и системы. Инструкция по монтажу:

1.      Определить глубину закладки, исходя из технической документации системы «теплого пола».

2.      Расстояние между отдельными подогревающими элементами должно быть не более 30 см, тогда напольное покрытие будет прогреваться равномерно.

3.      После заливки стяжки и установки системы нужно, чтобы основание просохло на всю глубину до 1,5% влажности для цементной стяжки, до 0,3% для стяжки на основе ангидритов.

4.      Подключение системы производится постепенно за 2 недели до монтажа ламината. Можно выждать 3 недели или более после заливки стяжки, затем подключать систему, повышая максимум на 5 градусов в день, за 2 недели дойти до половины мощности, а до полной мощности дойти за два последних дня.

5.      Если изготовитель системы подогрева указал график пуска системы, то следует соблюдать его.

6.      Только после такой проверки, отключения системы можно переходить к укладке ламината, дождавшись пока температура опустится ниже 18 градусов.

7.      После укладки ламинированных полов подогрев включается постепенно, не более чем на 5 градусов за день.

Монтаж своими руками

Перед тем, как положить теплый пол под ламинат, необходимо определиться с вариантом его укладки. Она может происходить следующим образом:

1. По лагам. Для этого удобно использовать специальные модули из ДСП, в заводских условиях укомплектованные бороздками со специальными каналами, термораспределяющими пластинами из металла и всеми необходимыми крепежами. Их только нужно собрать в соответствии с инструкцией. Но стоит такой комплект очень дорого.
2. На рейках. Для этого применяют строганную доску, влагостойкую фанеру или ДСП толщиной 21-28 мм. Расстояние между рейками обычно равняется их ширине, а ширина соответствует расстоянию между трубами в контуре.

Подготовка основания

При укладке системы «водяного теплого пола» на деревянное основание монтаж необходимо производить после проведения комплекса подготовительных работ, к которым относятся:

1. «Вскрытие» старого покрытия и расположенной под ним основы. При этом удаляются старые гидро- и теплоизоляционные материалы, а само основание очищается от следов грязи, грибка и плесени.
2. Визуальная оценка общего состояния основания. Его нужно осмотреть на предмет выявления различных повреждений. На этом этапе следует демонтировать участки балок, пришедших в негодность, заменив их новыми вставками. При обнаружении сильных перекосов и завалов поверхности ее необходимо выровнять при помощи металлических уголков, специальных накладок и других фиксирующих элементов.
3. Обработка деревянного основания антисептическими препаратами. Это позволит избежать дальнейшего гниения и разрушения этого материала.

Последним этапом подготовки основания является его очистка от пыли и строительного мусора. Подробную инструкцию по подготовке теплого пола под ламинат можно найти на видео, представленного в интернете.

Изготовление каркаса

При укладке теплого водяного пола на несущую деревянную конструкцию с шагом балок до 60 см, работы могут производиться непосредственно по этому основанию. Для этого в нижней части балок закрепляются черепные бруски, выступающие в качестве опор. По ним набиваются доски чернового пола.

Настелить черновой пол можно и без черепных брусков. При этом доски фиксируются прямо в несущие балки с подвальной или подпольной стороны. Пространство между опорными лагами заполняется пароизоляционным материалом, на который укладывается слой теплоизоляции толщиной 15-20 см из минваты, пенополистирола или пеноплекса.

Расстояние между первичным полом и теплоизоляционным слоем должно составлять не менее 8-10 см. Для дополнительной вентиляции в «черновом основании» у стены желательно оставить небольшой незашитый участок.

При изготовлении каркаса для полов с шагом балок более 60 см черепные бруски следует крепить на большей высоте, так как черновой пол в этом случае будет крепиться на ДСП или фанеру, прибитую к опорным балкам.

После утеплителя необходимо прикрепить слой пароизоляции. Более подробно узнать, как производится укладка теплого пола под ламинат можно на видео.

Укладка труб

Для монтажа теплых полов на водяной основе используются трубы из полипропилена и металлопласта. Их раскладка может производиться двумя способами:

• по спирали;
• змейкой.

Первый способ является более предпочтительным, так как в этом случае происходит чередование «холодного» и «теплого» контуров.

В домашних условиях легче и удобнее уложить трубы «змейкой». Раскладывать их следует с шагом не более 30 см. Около стен шаг может быть минимальным: 10-15 см. Это позволит избежать потерь тепла в местах сопряжений.

Подключение

Подключение теплых полов к отопительной системе может осуществляться различными методами. Самыми распространенными являются:

• Смесительные узлы;
• Система коллекторов.

После этого производится процедура опрессовки, основной целью которой является выявление протечек и неисправностей в трубопроводе. Эту операцию обязательно необходимо провести до укладки напольного покрытия!

Для «подстраховки» пробный пуск лучше производить совместно со специалистами. Дополнительную информацию о подключении теплых полов под ламинат своими руками можно почерпнуть из видео.

Подложка

После того, как техническая часть конструкции пройдет проверку под повышенным давлением, поверх труб укладывается подложка, функцию которой могут выполнять следующие материалы:

• Пробка;
• Вспененный полиэтилен с фольгированным покрытием;
• Фольгированный полистирол;
• Экструдированный полипропилен.

Перечисленные материалы имеют разную стоимость. К примеру, самой дорогой является подложка из фольгированного полистирола. Но и теплоизолирующие характеристики у нее также самые высокие.

Выбор теплого пола под ламинат

Материал основы пола является ключевым фактором при выборе системы теплого пола.

Теплый пол под ламинат на деревянный пол укладывается без бетонной стяжки, т.к. деревянные перекрытия могут не выдержать большого веса.

Имеет значение и допустимый подъем высоты пола над плоскостью его основы.

Бетонная стяжка поднимает поверхность пола до 60мм, в эту высоту легко уложить любой вариант теплого пола.

При невозможности или не желании поднимать верхнюю плоскость пола над уровнем его основания используют тонкие системы напольного обогрева помещения.

Теплый пол под ламинат желательно выбирать одновременно с выбором самого ламината, т.к. они должны подходить друг другу, потому что далеко не каждый вид ламината годится для укладки на тот или иной теплый пол.

Так при выборе ламината, который планируется укладывать на теплый пол необходимо обращать внимание на следующие важные моменты

Варианты теплого пола и все ли они подходят под ламинат

Если производитель рекомендует ламинат для системы обогрева, то значит, что его можно укладывать на любой из видов тёплых полов, только есть небольшие особенности при монтаже о которых вы узнаете ниже.

Водяной

Водяной тёплый пол может быть подключен к центральной системе отопления (в многоквартирном доме) или к автономной (частный дом).

Без ограничения можно применять ламинат с автономной системой отопления, так как нагрев можно плавно регулировать.

С центральной системой отопления нагрев регулировать не получится и поэтому будут резкие скачки температуры, а это приведет к преждевременной порче ламината.

Электрический с греющим кабелем

Монтаж электрического теплого пола под ламинат возможен без всяких ограничений. Регулирование температуры происходит плавно.

Укладка ламината

Укладка ламината на электрический «теплый пол» производится по той же технологии, что применяется для полов без обогрева:

• настилается демпферный слой. Какую подложку можно стелить под ламинат при обогреве пола, можно посмотреть здесь;
• определяется способ раскладки и место начала работ. Подробности можно изучить в материале «Откуда и как правильно начать класть ламинат?»;
• вдоль стен выкладываются клинья (можно использовать рейку) для фиксации технологического зазора;
• с ламелей первого ряда срезается шип;
• укладывается первый ряд;
• укорачивается первая ламинированная доска второго ряда (торцевые стыки не должны совпадать), после чего производится монтаж второго ряда;

Подробно технология укладки ламината рассмотрена здесь.

Монтаж инфракрасного теплого пола под ламинат

Тёплый пол под ламинат – это легко.

Watch this video on YouTube

Возможно заказать укладку инфракрасного тёплого пола под ламинат у профессиональных мастеров, но технология монтажа данного отопительного устройства проста, поэтому его можно устанавливать самим. Предварительно лучше посмотреть видео в интернете, о том, как сделать тёплый инфракрасный обогрев под ламинат на бетонный пол.

До начало работ нужно подготовить схему расположения греющей плёнки, обозначить участки фиксации регулятора и температурного датчика. Требуется также рассчитать данные по мощности устройства.

Материалы и инструменты

Чтобы смонтировать тёплый ИК пол под ламинат, надо запостись:

• комплектом инфракрасной системы, в него входит плёнка, крепления, провода, изоляция, контактные клипсы;
• термодатчиком;
• терморегулятором;
• подложкой с фольгированным слоем;
• полиэтиленовой плёнкой;
• изолентой;
• строительным скотчем;
• ножницами;
• пассатижами и рулеткой.

Подготовка места для терморегулятора

Терморегулятор крепится к стене. Для его коробки и проводов которые идут к полу лучше продолбить штробы. Это позволит скрыть все коммуникации, и не пострадает дизайн комнаты.

Если не хочется продалбливать выемки, то провода можно спрятать в пластиковый желоб, который крепится к стене.

Выравнивание

На первом этапе требуется выравнять черновое основание. Для этого старое покрытие убирается, поверхность очищается от грязи. При наличии на плите перекрытия мелких ям, их можно просто заделать цементным раствором, предварительно прогрунтовав бетонное покрытие.

 Если основанием выступает не бетонный пол, а деревянный, и он неровный, укладываются листы фанеры.

Монтаж подложки

В качестве подложки под плёнку, используется фольгированный материал толщиной 2 — 3 мм, который отражает тепловое излучение. Такое покрытие существенно снижает потери тепла через основание, увеличивает эффективность системы.

Подложка стелиться в притык к стенам по всей комнате, фольгированной стороной вверх. Полосы кладутся встык. Чтобы изделие не смещалось, к основе оно крепится двухсторонним скотчем.

В материале нужно сделать прорези для размещения датчика, проводов и клемм, они не должны выпирать на поверхности.

Прежде чем укладывать плёнку, рекомендовано застелить основание гидроизоляционным материалом — полиэтиленом.

Укладка термопленки

Сначала, на подложке отмечаются места расположения плёнки согласно составленной схеме. Затем подготавливаются полосы нужной длины, они не должны быть больше 8 метров. Резать изделие можно только по специальным линиям.

В местах срезов, не задействованные контакты следует изолировать, для этого применяется битумный скотч.

Стелится плёнка медными полосами вниз, хотя есть модели, которые укладываются наоборот, поэтому предварительно надо прочитать инструкцию производителя.

 Подключение пола

Для подключения плёнки к питанию потребуется гибкий кабель имеющий негорючую изоляцию. Сечение провода выбирается в зависимости от мощности системы. К термостату кабель подсоединяется согласно приложенной документации, где канал L должен соответствовать проводу фазы, а N нулю.

Пошаговая инструкция по подключению выглядит следующим образом:

Сначала на медные полосы плёнки устанавливаются клеммы. Одна часть размещается внутри плёнки, другая снаружи.

Затем контакт фиксируется плоскогубцами.

К клипсам подсоединяются зачищенные провода, которые зажимаются.

Клеммы изолируются битумным скотчем.

Все кабели выводятся к термостату, и подсоединяются к нему.

Подключение датчика

Датчик устанавливается на черной графитовой полосе плёнки в запланированном месте, фиксируется на скотч. Он и ведущие от него провода к термостату помещаются в проделанные заранее пазы в подложке в гофро трубе. Кабель от датчика также подсоединяется к терморегулятору.

Подключение терморегулятора

На запланированном месте устанавливается регулятор. Запитывается термостат при помощи УЗО — специальное защитное устройство. Нельзя допускать скручивание проводов, в этих местах может произойти перегрев.

Рекомендовано заземлять систему, это гарантирует полную безопасность при использовании.

После полного подключения устройства необходимо обязательно проверить его в работе.
