Коллекторная система отопления: разводка для частного дома

Коллекторы для радиаторов и теплого пола

Отличие коллектора для полов от радиаторного состоит в конструктивном исполнении, связанным с разницей рабочих температур и более низким гидравлическим сопротивлением элементов радиаторов. Конструкция блока для подключения теплых полов намного сложнее, она включает в себя большое количество регулировочной водопроводной арматуры и циркуляционный насос для многоконтурных систем.

Стандартный коллекторный блок для бытовых радиаторов имеет простое исполнение: он состоит из подающего и обратного коллекторов большого сечения, из которых выходят штуцеры для подключения труб, идущих к радиаторам. Никаких регулировочных, настроечных вентилей и прочих сложных приборов устройство обычно не имеет, поэтому его подключение и установка не вызывает трудностей у большинства домовладельцев. Радиаторы отопления подсоединяются к блоку через трубы, проходящие в полу, и подключаются снизу в одной точке, для размещения прямого трубопровода необязательно делать стяжку, его можно уложить в штробу, вырезанную или выбитую в плите.

Типовой коллекторный блок является технически сложным элементом с большим количеством регулировок и настроек, часто в систему монтируется циркулярный электронасос. При установке блока следует различать гребенки прямой и обратной подачи, для удобства они промаркированы соответственно красной и синей красками. Также в прямой линии чаще всего размещаются регулируемые расходомеры с прозрачным колпачком и нанесенными делениями, указывающими объем проходящий через них жидкости, он отмечается внутренней индикаторной головкой красного цвета.

Обычно максимальное значение пропускаемого потока не превышает 5 кубических метров в час (соответствует делению 5 на колпаке), минимальная отметка 0,5. Если индикаторные головки находятся в верхней части, то при прохождении водного потока через подающую гребенку индикатор опускается и показывает объем проходящей жидкости. Иногда головки расположены снизу, в этом случае поток движется в обратном направлении из контура отопления в гребенку и соответственно расходомеры установлены в планку обратной подачи.

В стандартном блоке предусмотрено место для расположения датчика терморегулятора, имеются выпускные клапаны для стравливания воздуха в подающей и обратной гребенке, установлены клапаны, на месте которых размещены посадочные места для сервоприводов, выполняющих автоматическое регулирование режимов работы.

Рис. 11 Гидрострелка – схема установки и подключения

Какие бывают гребенки для отопления

Принцип работы коллектора отопления кардинальных отличий не имеет, виды определяются материалом, используемым для их изготовления, количеством подключаемых приборов и дополнительного оборудования.

Для изготовления устройств используются материалы, устойчивые к агрессивным внешним факторам. С учетом этого гребенка распределительного коллектора для отопления может быть выполнена:

  • Из стали.
  • Из различных полимеров.
  • Из меди или латуни.

Количество подключаемых приборов в системе отопления через коллектор может составлять от 2 до 12 единиц. Поэтому при недостаточном количестве тепла можно подключить дополнительное оборудование. В зависимости от уровня сложности распределительные коллекторы делятся на следующие виды:

  • Простое оборудование не имеет вспомогательных деталей, с помощью которых регулируется работа устройства. Кольцевой коллектор для отопления выполнен в виде железной трубки, на которой имеются ответвления и два соединительных отверстия с боков.
  • Усовершенствованные модели снабжены всевозможными датчиками, контрольными и автоматическими элементами, а также большим количеством арматуры.

Чаще всего регулировка коллектора отопления сложного типа выполняется такими устройствами:

  • Датчики, контролирующие уровень давления и температуры.
  • Блок, контролирующий подачу теплоносителя.
  • Автоматический термостат, который необходим для поддержания нормального давления и его автоматического уменьшения при достижении критических значений.
  • Электронные клапаны и смесители, необходимые для сохранения запрограммированных температурных значений.
  • Автоматические устройства для выпуска воздуха и клапаны, позволяющие сливать воду из системы.

Основные принципы

Каждый отдельный проект требует собственного подхода к планированию и монтажу отопления частного дома. При этом все же существуют отдельные моменты, которых придерживаются все специалисты. Так, например, эту систему крайне не рекомендуется использовать в квартирах – в таких габаритах практически невозможно реализовать проект.

В основном в многоэтажных домах в отдельное помещение заходит два или даже больше стояков. К каждому подключается по несколько отопительных приборов. Для реализации параллельного плана нужно каждый радиатор подключить к одному стояку. Другими словами, все каналы подачи тепла перекрываются кроме единственного, на который и навешиваются радиаторы. Такое решение может привести к тому, что соседи, живущие выше, просто недополучат нужное тепло, и могут попросту замерзнуть.

Подобное расположение в частном доме влиять будет только на самих хозяев. Главное учитывать некоторые особенности:

  1. Автоматический воздушный клапан размещается непосредственно на коллекторе обратки и подачи. Именно они позволяют вывести весь воздух из системы.
  2. В контуре всегда монтируется расширительный бак. Его вместительность не должна быть меньше 10% от всего объема жидкости в системе. Цена на эти устройства сравнительно невелика, чтобы экономить. А увеличение объема жидкости в системе при нагреве – обязательно.
  3. Оптимальным участком для установки расширительного бака является магистраль обратной подачи, не доходя до насоса. Это связано с особенностями строения этих устройств. Они не переносят турбулентности в потоке. На указанном месте подобные явления как раз ожидаемы меньше всего.
  4. Установка циркуляционных насосов является непринципиальным вопросом. Но в случае использования специалисты рекомендуют выбирать обратную магистраль для установки. В этом месте температура жидкости минимальна, что благоприятно сказывается на длительности службы механизма.

Важно! Во время монтажа насоса нужно смотреть, чтобы вал находился в горизонтальном положении. В противном случае могут появиться некоторые проблемы в работе

Виды водяных систем отопления в частном доме

Существует несколько видов водяного отопления для частных домов. Здесь мы подразумеваем стандартные системы обогрева с помощью радиаторов, теплые полы и плинтусное отопление. Отдельные виды могут совмещаться друг с другом, что позволяет достичь эффективного обогрева. Например, в спальнях и гостиных монтируются обычные радиаторы, а в ванных комнатах и туалетах нередко прокладываются теплые полы – отличное решение для тех, кто не выносит холода и не любит холодный кафель. Давайте разберемся в отдельных видах отопления и в их преимуществах.

Радиаторные

Радиаторные системы отопления являются неустаревающей классикой. Принцип их работы заключается в передаче тепла от теплоносителя через устанавливаемые в помещениях радиаторы. Такие отопительные системы смонтированы в подавляющем большинстве зданий различного назначения – в жилых, производственных, административных, хозяйственных и многих других. Они отличаются относительной легкостью в монтаже – достаточно протянуть трубы и подключить к ним радиаторы.

Раньше водяное отопление в частном доме предусматривало монтаж громоздких чугунных радиаторов. Со временем им на смену пришли более легкие и тонкие стальные радиаторы, изготовленные из стойкой к коррозии стали. Позднее на свет появились алюминиевые батареи – они отличаются легкостью, дешевизной и выносливостью. Для частного дома это самый идеальный вариант батарей.

Главным плюсом радиаторных систем является то, что для их прокладки не нужно заливать бетонные стяжки. Весь монтаж сводится к установке котла и радиаторов с их последующим подключением. Радиаторы обеспечивают эффективный прогрев помещений и не нарушают дизайн интерьеров, особенно, если в качестве них выступают современные алюминиевые многосекционные батареи.

Теплый пол

Водяное отопление пола в частном доме может работать как в самостоятельном режиме, так и во вспомогательном. В самостоятельном режиме надобность прокладывать трубы с радиаторами отпадает, а все тепло испускают полы. Благодаря этому на таких полах могут без опаски играть дети, их не продует и не просквозит. У вас постоянно мерзнут ноги? Тогда вам обязательно придутся по душе всегда теплые полы. Во вспомогательном режиме они работают как дополнение к радиаторным системам.

Системы теплых полов хороши на кухнях, в ванных комнатах и туалетах. где на полу чаще всего лежит вечно холодная плитка. Прокладка отопления поможет сделать полы теплыми и комфортными. Например, в ванной комнате вам больше не придется становиться босыми ногами на холодную плитку. То же самое относится и к туалету. Если у вас на кухне лежит кафельный пол, смело укладывайте системы теплых полов и здесь. Еще одно место, где теплый пол станет атрибутом комфорта, это спальня – согласитесь, мало приятного вылезать из-под теплого одеяла и становиться пятками на холодные полы.

Для теплых полов характерна низкая температура теплоносителя, не превышающая +55 градусов, что позволяет создавать экономичные системы отопления. Но необходимость делать бетонные стяжки и проходить сквозь стены и дверные коробки является весомым минусом. Лучше всего продумать необходимость монтажа системы еще на этапе постройки дома.

Плинтусные

Современные отопительные системы, построенные на основе классических алюминиевых радиаторов, отличаются тем, что тепло от них распространяется только вверх – за счет естественной конвекции. В результате весь теплый воздух поднимается, а на его место поступает холодный воздух. Нет ничего удивительного в том, что у домочадцев начинают мерзнуть ноги. Единственным плюсом является отсутствие холода от окон, так как он уносится конвекцией к потолку. Но что делать с отоплением? Не опускать же радиаторы на самый пол?

Выходом из ситуации становятся плинтусные системы отопления. Здесь используются малогабаритные радиаторы, сделанные из латуни или алюминия. Подача теплоносителя осуществляется с помощью пластиковых труб небольшого диаметра. Система дополняется кранами, спускниками воздуха и прочими необходимыми аксессуарами.

Все это уложено в специальный пластиковый плинтус – попадающий сюда воздух нагревается и нагревает находящиеся сверху стены. Далее помещение согревается инфракрасным излучением от нагретых стен и полов. Сквозняки, дующие по полу, в обогреваемых помещениях отсутствуют. Здесь прогреваются не только стены, но и сами полы, делая комнаты теплыми и комфортными.

Достоинством плинтусного отопления является то, что его можно проложить на любом этапе, даже после завершения строительства. Недостатки – высокая стоимость монтажа и куча требований к размещению плинтусов и прочих элементов. Допускается и одновременный монтаж всех видов описанных систем.

Лучевая система с теплым полом

Как многие могли заметить, лучевая система отопления монтируется по тому же принципу, что и водяной теплый пол. В теории, можно теплый пол связать с радиаторами через одну гребенку. Этот способ будет особо востребован теми, кто хочет в некоторых комнатах смонтировать теплые полы, а в остальных радиаторы.

Если не продумать регулировку температуры, то в одном случае с теплыми полами в комнате вам будет жарко, в другом случае с радиаторами холодно. Имейте это в виду.

Есть еще одно побочное положительное свойство коллекторной системы отопления. А именно комфортный теплый пол. Дело в том, что когда монтируют лучевые системы отопления, то распределитель монтируют ближе к стоякам или центру помещения. При этом трубопроводы от распределителя до радиатора в 99 процентах случаев проходят по коридорам, заходят в комнаты через дверные проемы.

Да трубы в этом случае изолируют трубной изоляцией в один слой. Но многие монтажники знают, что изоляция толщиной 6-9 мм пропускает до 30-ти процентов тепла.

Вот почему, где проходят трубы лучевой системы отопления дома полы не холодные, а комфортно теплые. Одной системой отопления мы ловим двух зайцев. Мы получаем надежную систему отопления без стыков в строительных конструкциях и комфортные теплые полы.

Как выбрать распределительную гребенку для отопления

При выборе распределительного коллектора нужно четко знать исходные данные – один или несколько этажей в здании, будет ли использоваться гребенка только для одной группы приборов (например, радиаторов) или для нескольких (совместно с теплым полом), а также количество всех точек обогрева.

Таких образом, выбор необходимо строить, исходя из следующих параметров:

  • количество точек присоединения;
  • возможность подсоединения к коллектору дополнительных точек;
  • допускаемое давление теплоносителя в системе;
  • возможность подсоединения дополнительного оборудования;
  • наличие или отсутствие отсечных кранов и расходомеров на каждой точке;
  • материал изготовления распределительной гребенки;
  • цена.

Лидерами на рынке коллекторов на сегодня являются такие фирмы как FAR, ASKON, VALTEC, WESER. Помимо самих гребенок, у каждого производителя можно выбрать весь перечень дополнительного присоединяемого оборудования.

Установка коллекторов связана с определенными трудностями, поэтому такую работу лучше доверить проверенным и опытным мастерам

Чтобы избежать быстрых разочарований, свое внимание при покупке коллекторных блоков следует остановить на продукции известных, зарекомендовавших себя на рынке марок. Подробно об устройстве и принципах функционирования гребенок отопления рассказано в видео:

Расчет коллекторного отопления

Домовладельцу нет необходимости рассчитывать параметры коллектора (его проходной диаметр, длину, сечение выходных штуцеров) и диаметр труб при приобретении стандартного изделия. При желании произвести подобные расчеты, можно обнаружить необходимые формулы в сети, хотя и в этом случае проще ориентироваться на стандартные размерные параметры выпускаемых заводских изделий.

Основной задачей расчетов является определение длины труб для обеспечения необходимой температуры в помещении при известных температурных характеристиках теплоносителя. Для этого нет необходимости прибегать к сложным инженерным вычислениям, произвести которые под силу только узким специалистам в области отопления, для рядового обывателя проще воспользоваться онлайн калькулятором или компьютерной программой.

Для получения искомого результата в программу или калькулятор вводятся исходные данные о необходимой температуре в комнате и ее площади, диаметре и шаге расположения труб, температуре носителя. В интернете можно обнаружить обзоры программ для расчетов Audytor CO от компании Sankom, Комплекс Valtek от одноименной компании, Raucad/Rauwin 7.0 от Rehau.

Как спроектировать коллектор

Спроектировать коллектор отопления не так уж и сложно. Устройство это простое, а для создания эскиза и последующего чертежа особыми познаниями в сантехнике располагать не нужно. Давайте разберем, что вам нужно учитывать при создании:

какой материал вы планируете использовать;

Схема системы с коллектором

Помните! Наиболее оптимальным вариантом под коллектор отопления считается металл, потому что этот материал обладает высокой сопротивляемостью к высоким температурам, прочный и надежный в эксплуатации, достаточно простой при монтаже, а также неприхотлив в уходе.

сколько отводок вам понадобиться – какое количество потребителей теплоносителя коллектор отопления должен обеспечивать.

Рассчитав все это можно приступать к созданию эскиза будущего изделия.

  1. Возьмите лист бумаги и нарисуйте два прямоугольника параллельных друг другу – это и будет основа на коллектор отопления.
  2. Изобразите на торцах основы подключение для котла и бойлера.
  3. Нарисуйте количество труб, которые будут подходить к горячему и холодному резервуарам.
  4. Затем выведете из горячего резервуара нужное количество труб для всех элементов, нуждающихся в теплоносителе.

На этом создание проекта подходит к концу, теперь перенесите рисунок под коллектор отопления частного дома на чистый лист бумаги и обозначьте там диаметр ваших труб. После этого можно начинать подбирать материалы, чтобы монтировать коллектор для отопления своими руками в собственном жилище.

Особенности вертикальной схемы разводки

Чем же вертикальная однотрубная система отопления отличается от аналогичной горизонтальной? Прежде всего – минимальными тепловыми потерями. Это обеспечивается расположением подводящих магистралей. В отличие от горизонтальной трубы в вертикальной системе выполняют функцию тепловых стояков.

На самом деле вертикальная разводка отопления в первоначальном варианте встречается очень редко. Это связано с особенностью монтажа и распределения теплоносителя по всей системе. Подобная схема была популярна при проектировании домов “хрущевок”. Из-за небольших площадей квартир устанавливать горизонтальную разводку труб было нецелесообразно. Поэтому и разработали вертикальную схему подачи горячей воды. Она имеет следующие особенности:

  • Несколько тепловых стояков, к которым подключаются батареи. В большинстве случаев это была однотрубная система отопления;
  • Возможность регулировать температурный режим радиатора. Это является следствием особенностей системы;
  • Приток теплоносителя в комнаты осуществлялся по отдельным контурам.

Как видно из вышеописанного, вертикальная разводка системы отопления имеет ряд существенных недостатков. Именно поэтому она практически не применяется для частных домов, а также в современном многоэтажном жилом строительстве.

В некоторых случаях применима комбинированная схема, когда распределительный стояк делается горизонтальным, от него уже расходятся отдельные магистрали для подключения радиаторов в систему. Поэтому нужно выяснить, а целесообразно ли применять вертикальную разводку отопления для частного дома.

Популярные производители коллекторов системы отопления

Популярными производителями высококачественных коллекторов считаются компании Rehau и Oventrop, которые дают максимальный гарантийный срок на свою продукцию. Потребители отмечают высокое качество изделий, надежность, простоту в монтаже и длительный срок эксплуатации.

Компания Oventrop специализируется на производстве универсальных моделей коллекторов, которые идеально подходят для радиального отопления, системы теплых полов и водоснабжения. Для изготовления изделий используется высококачественная нержавеющая сталь. Коллекторы способны выдерживать температуру до 120 °С. Стоимость изделий варьируется от 2,5 до 28 тыс. руб.

Наиболее востребованы среди потребителей гребенки для радиального отопления, выполненные из нержавеющей стали. Такие коллекторы рассчитаны на давление 10 бар и температуру в системе до 100 °С. Купить изделие можно за 1,7 тыс. руб. Распределительные коллекторы для теплого пола из инструментальной стали выпускаются с вентильными дополнениями, с помощью которых регулируется работа системы. Коллекторы рассчитаны на давление в 6 бар и температуру до 70 °С. Купить двухконтурное изделие можно за 3,5 тыс. руб.

Распределительные коллекторы Rehau отличаются более привлекательным внешним видом, что дает возможность монтировать их на стене открытым способом. Изделия изготавливаются из нержавеющей стали и латуни. Компания выпускает усовершенствованные модели, укомплектованные расходомерами, кранами, клапанами и насосом. Приобрести устройство можно за 1,5-32 тыс. руб., что зависит от количества контуров изделия.

Большой популярностью пользуется гребенка HKV для напольной системы отопления, выполненная из латуни. Коллектор рассчитан на температуру до 80 °С и рабочее давление до 6 бар. Стоимость двухконтурного изделия составляет 6,5 тыс. руб.

Распределительный коллектор Rehau HLV может использоваться для радиального отопления. Латунное изделие выдерживает температуру 80 °С и давление 8 бар. Цена модели – 4 тыс. руб.

Заслуживает внимания отечественный производитель Север, предлагающий качественные гидравлические коллекторы по доступной стоимости, которая варьируется в пределах 2,5-20 тыс. руб. Изделия изготавливаются преимущественно из стали. Характеризуются идеальным соотношением цены и качества коллекторы для отопления Pexay, цена которых составляет в среднем 5-12 тыс. руб.

Способы изготовления

Перед тем как взяться за изготовление самодельного коллектора, нужно выбрать материал и подготовить необходимый инвентарь. Например, для изготовления модели из стали вам понадобится сварочный аппарат. Но не спешите выбирать полипропилен. Для того чтобы соединить полипропиленовые детали, понадобится особое устройство, с помощью которого делают сварку таких труб. Иногда легче достать обыкновенный сварочный аппарат, чем для пластика.

Расчет и распределение контуров

С самого начала необходимо понять, сколько отопительных контуров вам понадобится. Нужно учесть каждый имеющийся отопительный прибор, поэтому придется оценить каждую комнату по нижеприведенному списку.

Чтобы ничего не забыть, воспользуйтесь следующим перечнем:

  • наличие системы «теплый пол»;
  • помещения, в которых должна быть более высокая или более низкая температура по сравнению с остальными комнатами;
  • этажное отопление;
  • отопление каждого крыла.

Правила изготовления коллектора для отопления таковы: расстояние между отводками – 10-15 мм, расстояние между подающим и обратным коллекторами – 25-30 см.

Диаметр труб должен равняться 12,7 мм. Сам коллектор делают диаметром 25,4-38,1 мм в зависимости от того, какой установлен котел.

Из полипропилена

Чтобы сделать коллекторный узел из полипропилена своими руками, придется использовать остатки труб и фитинги.

Вам понадобится:

  • труба диаметром 32 мм;
  • тройники 32/32/16 мм.

На одной стороне необходимо установить тройник. К нему нужно подсоединить сверху воздухоотвод, а снизу – кран для слива. С другой стороны крепят вентиль и трубу. Труба может быть подающей или отводной в зависимости от назначения коллектора. Подающая труба идет к котлу.

Оставшийся отвод диаметром 16 мм нужно снабдить вентилем или расходомером в зависимости от того, какой коллектор – для подачи воды или отвода. На этом работа окончена, и остается только закрепить полученные коллекторные системы на стене при помощи кронштейнов.

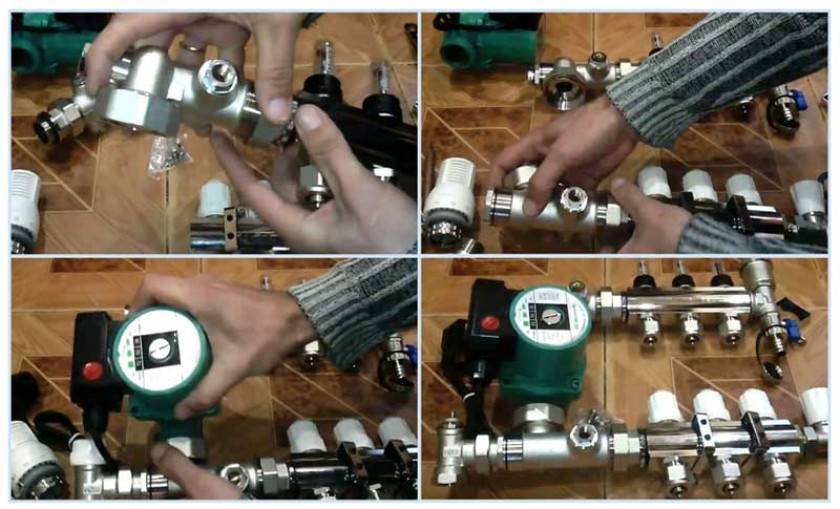

Узел из латунных фитингов

Если готовый коллектор из латуни стоит довольно дорого, то на самодельный получится потратить гораздо меньше денег. Для сооружения подобной конструкции понадобятся тройники и фитинги. Их соединяют друг с другом, используя в качестве прокладочного материала льняную паклю или жидкий фиксатор. Детали необходимо соединять, руководствуясь схемой сборки. Пример можно увидеть на картинке ниже.

После того как коллектор будет собран, его необходимо протестировать. Сделать соединение правильно сложно, поэтому высока вероятность возникновения протечек.

Из профильной трубы

Сделать коллектор из труб с разным сечением сложнее всего, поскольку здесь потребуются сварочные работы. Эту модель можно назвать самой «навороченной». Она подходит для отопления больших площадей, может иметь множество разводок под трубы. Часто подобные образцы снабжают гидрострелкой.

Нужны будут следующие образцы:

  • профильная труба 8х8 см или 10х10 см;
  • круглая труба.

Расчет сечения трубы выполняется в специальных программах. Необходимо задать требуемую тепловую мощность отопления, скорость воды, разность температур при подаче и возврате.

В данном случае нужно будет построить схему, учитывая количество контуров. Помните, что расстояние между разводками должно быть около 15 см, а между коллекторами – не менее 20 см. Типовая схема выглядит подобным образом.

Далее необходимо разметить трубу с прямоугольным сечением по схеме, а затем проделать отверстия под разводку при помощи газового резака. Приварите заранее заготовленные небольшие части труб с резьбой к отверстиям. Блок готов, осталось приварить к нему кронштейны, подготовить и покрасить.

Можно ли сделать коллектор отопления своими руками

Иногда случается так, что автономное отопление в вашем собственном доме работает не очень эффективно. Вроде бы и мощность котла подобрана правильно, и трубная разводка изготовлена грамотно, и все монтажные работы проведены на профессиональном уровне, а температура в доме не такая, как вам хотелось бы. Что делать в таком случае? Выход один – установить распределительный коллектор. Кстати, нет необходимости покупать его в готовом виде, конструкция коллектора не очень сложная, так что самостоятельно его сделать не самая большая проблема. Итак, в этой статье мы будем отвечать на один вопрос, как сделать распределительный коллектор своими руками?

О системе отопления многоэтажного дома

Система отопления дома. как правило, является однотрубной; разлив или верхний, или нижний. Что касается обратки и подачи, то они могут быть размещены в подвале, но возможно, что обратка находится в подвале, а подача расположена на чердаке. Движение воды в стояках может быть попутным и идти сверху вниз или же встречным и идти снизу вверх (в этом плане имеет значение то, какая была использована схема отопления дома).

Есть такие стояки, которые используются со встречным теплоносителем, могут они быть и попутным. Если схема отопления дома именно такая, то в любой системе функционирует стояк полотенцесушителя (при этом система может быть как с открытым водозабором, так и с закрытым).

Очень важное значение имеет количество секций и размер радиаторов отопления. Такие параметры необходимо определить посредством расчетов, по мере того как остывает вода в теплоносителе

В связи с этим есть один хороший совет: если появится желание заменить радиаторы на более новые и современные, то пользоваться услугами знакомых не стоит, так как нужно принимать во внимание продвижение и остывание теплоносителя. В этом случае рекомендуется воспользоваться услугами компании, обслуживающей дом, и не стоит выкидывать перемычки, так как компания заинтересована в их восстановлении. Таким образом, становится понятно, что многоэтажный дом отапливается по довольно простой, но очень эффективной системе

Тем не менее если произошли какие-то сбои, то не стоит заниматься ремонтом самостоятельно (особенно если нет соответствующей подготовки). В любом случае нужно обязательно вызвать мастеров из обслуживающей компании, которые, как правило, в самые короткие сроки устраняют все неполадки. Мастера применяют следующие инструменты:

Таким образом, становится понятно, что многоэтажный дом отапливается по довольно простой, но очень эффективной системе. Тем не менее если произошли какие-то сбои, то не стоит заниматься ремонтом самостоятельно (особенно если нет соответствующей подготовки). В любом случае нужно обязательно вызвать мастеров из обслуживающей компании, которые, как правило, в самые короткие сроки устраняют все неполадки. Мастера применяют следующие инструменты:

  • трубный (газовый) ключ;
  • разводной ключ;
  • трубогиб;
  • обжимные клещи.

C такими инструментами все неполадки быстро ликвидируются.

Предметы мебели

Несколько примеров меблировки кухни, объединенной с гостиной:

  1. 1. Диван. Он становится предметом, который зонирует пространство. Диван ставят спинкой к тому месту, где готовят еду. В небольшие комнаты (менее 20 кв м) ставят уголок, который располагают у стены, установленной перпендикулярно или параллельно от кухни.
  2. 2. Гарнитур. По мнению дизайнеров, минималистичные модели без вычурных деталей смотрятся современно. Сервиз, вазы или бокалы ставят на открытой полке. Для них можно купить модную витрину. Мебель ставят возле стены. Если пространство большое (20 кв м, 25 кв м или 30 кв м), то в центральной части можно установить остров, в котором есть и отделы для кухонных приборов.
  3. 3. Комплект мебели. Стиль должен сочетаться с оформлением обеих комнат. В малогабаритных помещениях хорошо смотрится компактный столик и стулья, сделанные в из прозрачного материала или окрашенные в светлые цвета. В интерьер гостиной можно поставить стол с круглой столешницей. В просторных помещениях комплект устанавливают возле стенки или в центральной части. Здесь будет хорошо смотреться вытянутый обеденный стол прямоугольной формы.

Правила выбора распределительных коллекторов

Несмотря на все преимущества распределительных коллекторов, далеко не каждый хозяин решается на установку такого оборудования в своем жилище. Это связано с устройством коллектора отопления и наличием некоторых особенностей, касающихся приобретения и выполнения монтажных работ.

В частности речь идет о следующем:

  • Достаточно высокая цена. В основном стоимость определяется использованием высококачественных металлов при изготовлении коллекторной группы для отопления. Кроме того возникает необходимость приобретения различных дополнительных элементов, арматуры и оборудования. Однако следует помнить, что технология характеризуется высоким качеством и удобством использования, а также способностью достичь максимальной эффективности работы приборов отопления.
  • Необходимость использования циркуляционного насоса и других приборов. Функционирование водяного коллектора для отопления возможно при условии установки насоса в систему, дополнительной арматуры для каждого прибора отопления, различных заглушек и кранов, а также правильно подобранного коллекторного шкафа.
  • Сложность выполнения монтажных работ и их высокая стоимость. Установить оборудование может только квалифицированный мастер, который разбирается в вопросе, для чего нужен коллектор в системе отопления. При этом обязательно потребуется определенное количество времени и соответствующие расходы. Некоторые системы могут устанавливаться и подключаться только на одном из этапов строительства дома, например, система «теплый пол».

Те, кто не считает перечисленные факторы особенно важными, могут отправляться за приобретением распределительного коллектора

Однако к выбору оборудования следует подходить очень внимательно, обращая внимание на материал изготовления и технические параметры системы.

Особое значение при выборе коллектора отопления в сборе имеют следующие характеристики:

Давление системы

Очень важно установить при каких значениях оборудование может безупречно функционировать.
Какое количество электрической энергии будет потреблять коллектор.
Какое количество приборов отопления планируется подключить к распределительному коллектору.
Пропускная способность устройства.
Возможность добавления контуров при увеличении количества приборов отопления.
Наличие дополнительных элементов контроля и автоматики.
Известность завода-изготовителя и отзывы о нем.

Этапы монтажа

Существует неверное мнение о том, что лучевая система отопления может быть установлена исключительно профессионалами. На самом деле произвести качественную установку можно и самостоятельно. Единственное, что потребуется от вас, больше времени, нежели от профессионала.

Пример планирования системы в квартире.

Планирование

Первый этап — планирование. На данном этапе должна быть спроектирована схема отопления с учетом всех тонкостей. Если производить монтажные работы в зимнее время, можно столкнуться с проблемой, так как далеко не все трубы способны функционировать при отрицательной температуре. И для установки, например полипропиленовых труб, помещения необходимо будет предварительно прогреть до плюсовой температуры.

Прокладка труб

Монтаж отопления по лучевому типу следует начинать с устройства чернового пола уровнем, значительно ниже, чем чистовой. Это делается с целью максимально спрятать между ними трубы, идущие от коллектора к радиаторам.

Наиболее часто применяются металлопластиковые или полипропиленовые трубы диаметром от 16 до 18 мм, на которые надевается специальная гофра для компенсации теплопотери. После этого трубопровод прикрепляется к основанию монтажной лентой любым удобным способом.

Утепление труб

Следующим шагом идет утепление труб. Вокруг них укладывается утеплитель (пеноплекс, например). Далее вся конструкция заливается цементно-песчаным раствором на толщину от 5 до 7 сантиметров.

На участке труб, уходящих в пол, не должно быть никаких соединений, и места должно хватать для изгиба без всякой опасности ее перелома. Таким образом, вы без труда сможете вывести трубы к каждому радиатору самостоятельно, при этом за довольно короткие сроки.

Монтаж коллектора

Одной из важных составляющих данной схемы отопления дома является сам коллектор, иногда его называют «гребенка». Он выполняет очень важные функции:

  • получение жидкости теплоносителя;
  • распределение ее по радиаторам;
  • возврат теплоносителя в котел.

Коллектор может выполнять функцию удаления воздуха из системы с помощью специально установленного воздухоотводчика, как альтернативы крану Маевского.

Зачастую на узле устанавливается кран, через который можно осуществлять слив и заполнение системы. Его крепление осуществляется с помощью специальных кронштейнов.

Правильный монтаж лучевого отопления позволяет избежать распространенных проблем, которые могут проявить себя в ходе эксплуатации.

Вариант подключения системы к котлу.
