Грибки для крепления утеплителя, виды и обзор, дюбели для утеплителя

Способы фиксации теплоизолятора

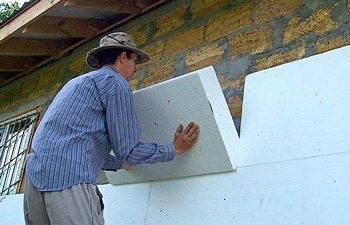

Клеевой монтаж

Для монтажа теплосберегающих материалов сегодня применяются самые разные способы, но самыми распространенными являются клеевой монтаж и фиксация на пластиковые дюбели.

Именно об этих способах, позволяющих своими руками закрепить утеплитель на основании, мы и поговорим более подробно:

• Для монтажа пенопласта, полистирола и аналогичных плитных теплоизоляторов чаще всего используются специальные клеевые смеси на цементной основе.
• Клей готовится путем разведения сухого компонента в чистой прохладной воде до получения смеси однородной сметанообразной консистенции. Как правило, замешивание производится не вручную, а с помощью специальной насадки на дрель – так можно добиться практически полного отсутствия комков.

Наносим клей на плиту

• Чтобы плита материала держалась крепче, ее изнаночную сторону делают шероховатой. Для этого используют либо игольчатый валик, либо терку по полистиролу.
• Клей наносят либо на саму панель, либо и на панель, и на стену. Во втором случае цена утепления возрастает, но зато гарантируется отсутствие полостей под теплоизоляционным слоем и максимальная надежность фиксации.
• Чтобы полистирольная плита надежно приклеилась к стене, ее промазывают клеем по периметру. Также можно нанести несколько клеевых точек в центре панели.

Большинство клеевых смесей, используемых для фиксации полистирола, не предусматривают длительной выдержки. Прижимать панель к основанию нужно не дольше 30-40 секунд: этого времени вполне достаточно, чтобы клей «взялся».

Иногда для монтажа используются и другие клеи, такие как полиуретановая клей-пена в баллонах. Они наносятся гораздо проще, но стоят довольно дорого.

Фиксация с помощью дюбелей

Дюбеля для крепления утеплителя используются чуть ли не чаще, чем клеевые смеси. Более того, зачастую механический крепеж дополняет наклеивание, обеспечивая более надежную фиксацию панелей на стене.

Пластиковый дюбель для крепления утеплителя с крепежным гвоздем

С помощью тарельчатых дюбелей (их еще называют дюбель-зонтами) монтируют плиты из пенопласта, полистирола и минеральной ваты, а также другие материалы, которые нельзя зафиксировать иным способом.

Для производства дюбелей применяется ударопрочный полипропилен. Стандартная ширина «грибка» составляет 59-60 мм.

Монтируются эти детали по такой схеме:

• Вначале теплоизоляционная панель закрепляется на стене с помощью клея или кронштейнов. В случае с монтажом минваты панель можно не крепить, а просто прижать к основанию.
• Затем материал просверливается насквозь с помощью перфоратора, в котором закреплен бур соответствующего диаметра. При этом заглубление отверстия в основание должно быть не менее 40-50 мм.

• Отверстия просверливаем по углам плиты, а также в центре.
• В отверстие вставляем гильзу, после чего дюбели для крепления утеплителя фиксируются с помощью специальных гвоздей или стопорных винтов.

Схема монтажа с использованием дюбелей

Другие технологии

Упомянутые технологии являются не единственными, которые могут применяться для крепления теплоизоляционных материалов к основанию:

• Утеплители, в состав которых входит клей (полиуретановая пена, эковата и т.д.) наносятся на стену путем напыления под давлением. Клейкие компоненты обеспечивают надежную фиксацию на большинстве материалов.
• Рулонные теплоизоляторы, такие как Пенофол, иногда производятся с самоклеящимся слоем. Также крепление утеплителя к ОСБ панели или деревянной обрешетке может осуществляться с помощью скоб строительного степплера.

Тонкий фольгированный материал можно фиксировать степлером

• Пробковый рулонный утеплитель наклеивается на стены практически так же, как и обычные обои, однако используется для этого акриловый или контактный клей.
• В ряде случаев для монтажа теплоизоляции крепеж не используется вообще. При этом материал (чаще всего утеплитель минеральная вата) вставляется враспор между элементами деревянного каркаса и перекрывается контробрешеткой или обшивкой из ГКЛ или доски.

Подготовка

Прежде всего необходимо выполнять подготовительные работы. Из стены не должно ничего выпирать, все острые выступы нужно зашлифовать или срезать болгаркой, трещины и повреждения заделать цементным раствором, все неровности устранить. Это необходимо для того, чтобы обеспечить целостность теплоизоляционного материала, тогда он ровно ляжет на поверхность. Если какой-то выступ не удается устранить, нужно вырезать часть утеплителя, чтобы компенсировать неровность.

Затем на поверхность пенопласта или минеральной ваты наносят клей и прикладывают к стене. Клеем может выступать монтажная пена. Чтобы первый ряд не опускался под тяжестью последующих, в нижней части крепится так называемая стартовая планка, куда листы и будут опираться. Такую планку можно изготовить из металлопрофиля. Применение клея создаст дополнительные замкнутые воздушные пространства.

Используют 2 варианта крепления плит пенопласта к стенам:

• по рядам;
• пирамидально.

Первый способ предусматривает последовательную фиксацию теплоизоляционного материала ряд за рядом. Второй вариант сложнее, но позволяет реже передвигать строительные леса или лестницу. Сначала закрепляют первый ряд, а затем фиксируют утеплитель по углам здания в форме пирамиды. Ее вершина должна располагаться в самом верху.

Листы пенопласта обязательно кладут в шахматном порядке. Это позволяет избежать мостиков холода и создать более ровную лицевую поверхность. Чтобы исключить зазоры, листы плотно прижимают друг к другу.

Все стыки нужно заполнить герметиком или пеной. Иногда из-за перекоса стен листы теплоизоляции ложатся не вровень. В этом случае следует с помощью специальной терки выровнять поверхность. Если в каких-то местах выступает пена, ее срезают.

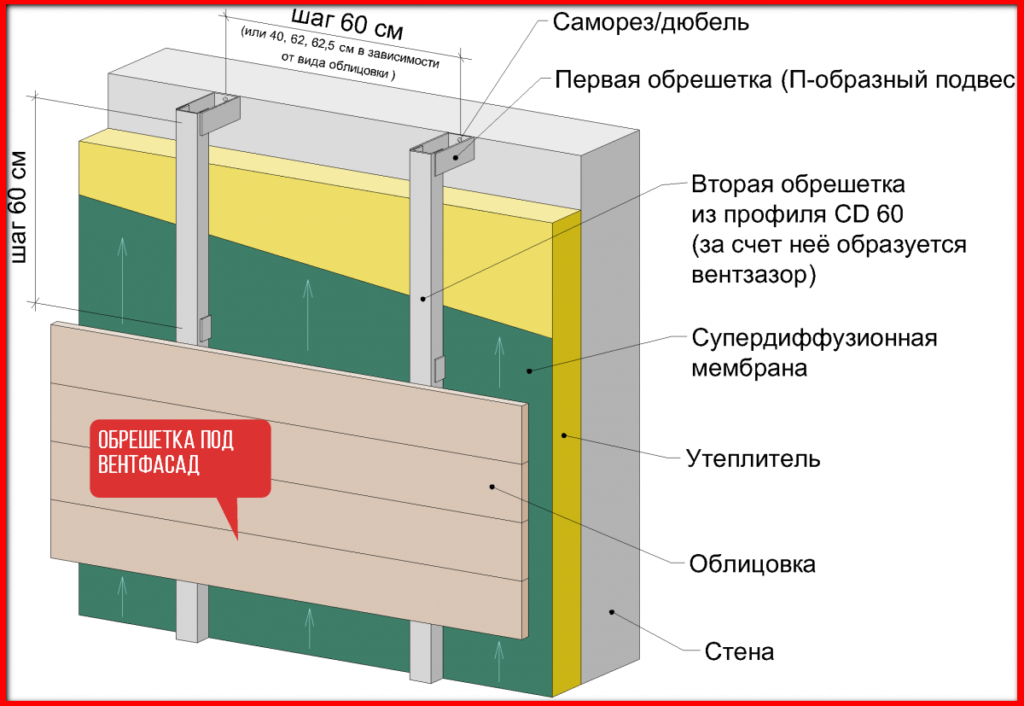

Обрешетка

Обрешетку применяют под вентилируемые фасады. Это связано с тем, что мягкий утеплитель в принципе не используется под «мокрые» фасады. Он не имеет достаточной жесткости, чтобы выдержать необходимый вес штукатурного слоя.

Если у вас планируется отделка в виде «Короед» или «Барашек» переходите к следующим способам. Обрешетку часто используют для теплоизоляции изнутри. Там она вполне оправдывает себя.

Итак, как делается обрешетка?

• Обязательно! На стену нужно укладывать пароизоляционную пленку, закрепленную степлерными скобами;
• Прикручивается нижний цокольный профиль;
• Поверх пароизоляции, с помощью саморезов прикручивается брус толщиной равной толщине утеплителя. Шаг бруса по ширине должен быть фактически равен ширине плиты, но быть меньше на 2-5 сантиметра. Чаще всего используют шаг бруса в 60 см.
• После этого начиная снизу в обрешетку, происходит укладка минваты.

Плиты в обрешетке должна сидеть туго. В таком случае не будет пропускаться холод через щель между брусом и плитой. Но, такой подход используется не так часто. Он применим в первую очередь к деревянным домам. Также мягкие плиты минваты обязательно требуют не только пароизоляции внутри, но ветрозащитного слоя снаружи. Иначе будет задувать ветер. Установка ветрозащиты это дополнительные расходы, поэтому чаще используют два других способа крепления.

Разновидности крепежа

Форма изделия определяется спецификой закрепляемого материала: легкий и рыхлый теплоизолятор не выдерживает жесткого крепления. Пластмассовый прижимной диск как бы поддерживает утеплитель, а не закрепляют его.

Однако крепеж может отличаться устройством распорной части и материалом изготовления.

По конструкции

Различают 2 основных варианта крепежа.

• Безраспорный – дюбель не комплектуется метизом и не нуждается в нем. Крепеж вставляют в высверленное отверстие сквозь теплоизоляционный материал. В стене или потолке дюбель удерживается за счет конструктивных выступов.
• Распорный – в этом случае наличествует гвоздь или шуруп, который при закручивании или вбивании распирает тело стержня. Последний удерживается в материале стены за счет силы трения.

Распорный вариант чаще используют при креплении в плотный материал – бетон, полнотелый кирпич, а безраспорный годится для ячеистых бетонов.

По материалу

Для изготовления дюбеля используется только пластмасс, шуруп, если он есть, может быть сделан из пластика или из металла.

• Полиамид – или нейлон. Прочный легкий материал, пригодный для монтажа в любую поверхность: кирпич, бетон, дерево, пустотелый кирпич. Максимальная нагрузка может достигать 120 кг, рабочая, соответственно – 30 кг.
• Полипропилен – отличается более высокой прочностью, твердостью, максимальная нагрузка может достигать 150 кг. Рабочая для плотного материала составит около 40 кг.
• Полиамид, армированный стекловолокном – относительно новый материал, по прочности мало уступающий металлу, но не имеющий его недостатка – высокой теплопроводности.

Распорный стержень может быть изготовлен из того же пластика, включая и армированный, а также из металла. Несущая способность последних выше, но теплоизоляцию они несколько нарушают.

Используется:

• оцинкованная сталь – с толщиной цинка не менее 6 мкм;
• нержавеющая сталь – крепеж куда более дорогостоящий, но абсолютно стойкий к коррозии. Применяется в помещениях с высокой влажностью.

Про конструкцию, которую имеют дюбели для крепления утеплителя к стене и другим поверхностям, читайте ниже.

Конструкционное исполнение

Имеется в виду сочетание материалов выполнения. Возможны 3 варианта:

• дюбель и гвоздь выполняются из одного и того же пластика. Комбинировать разные пластики не рекомендуется, поскольку каждый из материалов характеризуется своим коэффициентом теплового расширения;
• пластиковый дюбель и металлический стержень – прочность крепления очевидно выше и достигает 1,9 кН. Однако металл чересчур хорошо проводит тепло, и в теплоизоляционном слое образует собой холодовый мостик;
• пластиковый дюбель-гриб для утеплителя и металлический стержень с термоголовкой – шляпка гвоздя покрывается нейлоновым колпачком. Сам шуруп оказывается внутри тела стержня. В этом случае проблема холодового мостика исчезает.

О том, какие дюбель-грибок для крепления утеплителя имеет размеры, читайте ниже.

О том, какие бывают дюбель-грибы для утеплителя, расскажет этот видеоролик:

Параметры

Статьи ГОСТ, регламентирующей пластмассовые дюбели для утепления, не существует. Однако требования к материалу полиамид для строительных дюбелей применяются, и в ГОСТ точно указано, какой марки пластик можно использовать и для каких климатических зон.

Остальные же размеры варьируются очень мало:

• величина шляпки колеблется от 45 до 90 мм в диаметре;
• на пластике встречается только 2 диаметра стержня – 8 и 10 мм;
• длина изделия колеблется от 40 до 400 мм.

Несущая способность зависит от прочности крепежа и материала стены. Нагрузка колеблется от 0,3 кН до 23 кН.

Размеры пластикового крепежа, мм	Вес 1000 шт, кг	Размеры крепежа с металлическим шурупом, мм	Вес 1000 шт, кг
10*80	2	10*90	15
10*90	2,5	10*120	16,75
10*100	6	10*140	20
10*120	8	10*160	32,2
10*140	9,8	10*180	44,5
10*160	11, 25	10*200	57,5
10*180	13,8	10*220	62
10*200	14,5	10*260	81,3
10*300	105,5

Про крепление плит утеплителя тарельчатыми дюбелями читайте ниже.

Как крепить базальтовый утеплитель к стене при фасадной теплоизоляции?

Рассмотрим подробно, как крепить базальтовую теплоизоляцию на стенах в штукатурных фасадных системах:

• Подготовка основания. Плиты базальтового утеплителя клеятся к стенам, потому их поверхность должна быть достаточно ровной. Для этого заделывают сколы и выбоины. Перед самой фиксацией базальтовой ваты выполняют грунтование, призванное укрепить, обеспылить конструкции и улучшить адгезию.
• Приклеивание минплит. Для чего выбираются специальные клеевые составы, предназначенные как крепить базальтовый утеплитель к стенам, так и обеспечивать его плотное прилегание к поверхности. Такие сухие смеси обеспечивают максимальную адгезию теплоизоляции к кирпичной кладке, бетонным стенам и другим поверхностям, обладают морозостойкостью застывшего слоя, а специальные модификации дают возможность крепить минплиты при минусовых значениях атмосферной температуры. Клей наносят по специальной схеме, тщательно прорабатывая периметр и нанося состав посредине, после чего прижимают плиту к поверхности. Положение минплит выдерживают при помощи уровня. После установки первого ряда, второй крепят с разбежкой по швам, чтобы стык плит приходился посередине минплит нижней линии. Правило нужно соблюдать для всех последующих полос.
• Дюбелирование. Крепить базальтовый утеплитель к стене при помощи тарельчатых дюбелей следует через определённое время, отпущенное для просушки клея. Затем проводятся все работы как по устройству штукатурных и декоративных слоёв, так и завершающему окрашиванию фасада.

Чтобы разобраться в тонкостях крепления минераловатных плит к фасадным стенам, предлагаем Вам посмотреть видео о монтаже теплоизоляционной системы.

Фасадное утепление по технологии с вентилируемым зазором имеет несколько другой подход к фиксации базальтовой ваты.

• Монтаж паробарьера. Специальное плёночное покрытие, поддерживающее отведение влаги и испарений от стен дома.
• Устройство каркаса. Конструктивная особенность вентфасада предусматривает монтаж отделки на расстоянии от утеплителя, потому изначально монтируется жёсткая каркасная система из профиля, стойкого к коррозии и механическим нагрузкам.
• Укладка плит. Между направляющими каркаса укладывать минплиты достаточно просто. Выбрав изделия с определённой жёсткостью и изоляционными свойствами, производят их установку с лёгким сжиманием кромок. После выравнивания базальтовый практичный утеплитель для фасада заполняет отведённое пространство, чем обеспечивается достаточная прочность фиксации.
• Дюбелирование. Поддерживающие тарельчатые дюбели необходимо установить по схеме и в количестве, определённом производителем плит или проектировщиком системы. Особо внимательно следует крепить двухслойную теплоизоляцию, ввиду повышенной массы.
• Установка гидробарьера. Мембрана способна защитить теплоизоляцию от капель воды, конденсируемой в воздушном зазоре вентфасада.

После надлежащей фиксации минераловатной изоляции, производится установка обрешётки, соблюдение пространства для проветривания и монтаж декоративной отделки.

Чтобы понять, как крепить базальтовый утеплитель к стене, нужно определиться со способом и конструкцией теплоизоляционной системы. Подбор крепежей, клеящих смесей и других конструктивных элементов системы, помогут осуществить специалисты и профессионалы сферы. За бесплатной консультацией и помощью в вопросах эффективного утепления стен обращайтесь по номеру +7 (495) 565-39-92 .

Для всеобщей экономии энергоносителей и сохранения комфортной среды проживания, важно знать, как закрепить утеплитель к стене при строительстве или капитальном ремонте. Это зависит от многих факторов, включая материалы стыкуемых поверхностей и способ монтажа

Какой дюбель применяется для крепления теплоизоляции к стене

Дюбель для крепления теплоизоляции выглядит весьма своеобразно – тарелкообразный фланец на «ножке» из металла. По этой причине в своеобразном техническом сленге, который используют специалисты, дюбели для крепления теплоизоляции называют «грибами».

Шляпка дюбеля проектируется из расчета придания ему необходимой жесткости. Для правильного распределения нагрузки по всему фланцу во время монтажа и при эксплуатации, это является необходимым условием. «Шляпка» дюбеля должна не только быть достаточно жесткой, но и обладать той формой, которая позволила бы максимально плотно контактировать с армированием.

Не только конструкция дюбеля, но и технические параметры металла, из которого он изготовлен, а также покрытия, которое на него нанесено – все определяется жесткими рамками требований к этому изделию. Такой подход оправдан, так как при несоблюдении требований к качеству дюбеля, эффективность всей конструкции теплоизоляции будет под вопросом.

Например, при отклонении от нужного уровня теплопроводности дюбеля, в случае сильного мороза, вся конструкция теплоизоляции будет напоминать решето, из отверстий которого медленно, но верно уходит тепло.

Монтаж теплоизоляции и утеплителя к стене с помощью дюбеля

Расчет длины

Если крепежный элемент выбран неправильно, он не будет держать теплоизоляцию. А срывать его придется вместе с прикрепленными листами. Как не ошибиться и рассчитать нужную длину сразу?

Задача дюбеля закрепить утеплитель к основной стене. Вот до нее нужно и добраться. На пути к твердой поверхности лежат:

• Сам утеплитель;
• Толщина клеевого состава (если такой имеется).

К тому же стоит учесть, что дюбель должен входить в стену на глубину от 50 мм.

Таким образом, рассчитываем нужную длины по формуле:

L = H + I + K +W.

Здесь:

L – необходимая итоговая длина дюбеля;

H – толщина теплоизоляционного слоя;

K – толщина старой штукатурки или клеевого состава, на который крепится утеплитель;

I – крепление дюбеля в бетонное/кирпичное/деревянное основание стены (не менее ) 50 мм.

W – запас на кривизну стены.

Для примера, если вы используете пенопласт толщиной 50 мм и используете тонкий слой клея – 5-10 мм, вам хватит дюбеля длинной 110 мм. Если стена ровная. Но, если перекос стены достигает 50 мм, стоит прибавить и это показатель и тогда понадобится дюбель 160 мм или больше. Если же мы увеличим слой теплоизоляции до 100 мм, в последнем случаем нам понадобится 210 мм длины стержня.

Виды крепежа для теплоизоляции

Дюбеля, используемые для крепления различных типов утеплителя, подразделяются по материалу изготовления и своей конструкции. Дюбель для утеплителя может быть как пластиковым, так и стальным, а также оснащенным термоголовкой. Пластиковые зонтики кроме этого подразделяются на:

Есть у этих изделий различия и по методу крепления, когда сердечник вкручивается в утепляемую поверхность, и когда просто забивается молотком.

Особенности пластикового крепежа

Изделия из пропилена отличаются от всех прочих тем, что имеют в зонтике конусовидные дырки, способствующие лучшей адгезии изделия с утеплителем. Нейлоновые крепежные элементы называемые – рондоли, применяются при креплении легких и мягких материалов.

Производятся подобные изделия из полипропилена высокой прочности, полиамида либо нейлона. Основным преимуществом таких грибков является:

• хорошая устойчивость к агрессивным средам;
• небольшая стоимость;
• сниженная теплопроводность, в результате чего не создаются мостики холода;
• способность выдерживать значительные температурные перепады;
• длительность эксплуатации – они не ржавеют и не гниют;
• могут выдерживать нагрузку, равную почти 400 кг/м2.

Пластиковые грибки могут применяться при креплении теплоизоляции на бетонных и кирпичных стенах. Из недостатков отмечается невозможность после утепления производить финишную отделку поверхностей материалом с большим удельным весом.

Крепеж из металла – преимущества и недостатки

Сердечник такого изделия, выполненный из оцинкованной стали или в редких случаях из полиамида, вставляется в полипропиленовую гильзу, имеющую в нижней части распорки. Его размеры превосходят остальные модели грибков. Но способность выдерживать нагрузки также высокая – до 750/м 2, что позволяет производить финишную отделку любыми материалами, как легкими, так и тяжелыми. Из недостатков отмечается следующее:

• высокая стоимость;
• образование в местах входа металлического стержня в базовую поверхность мостиков холода, конденсата;
• слабая устойчивость к воздействию влаги, вследствие чего могут проявляться ржавые пятна на поверхности штукатурки.

Крепежные изделии с термоголовкой

Грибки с термоголовкой представляют собой металлический сердечник, который покрыт прочным полиамидом. Верхняя часть металлического гвоздя оснащена пластиковой деталью, которая исключает образование мостиков холода в точках прохождения крепежа. Подобные изделия чаще всего используются при проведении утепления деревянных конструкций. Все достоинства, присущие металлическим и пластиковым грибкам, распространяются и на крепеж с термоголовкой, за исключением цены, которая значительно превышает стоимость всего остального крепежа подобного вида.

На клей

Как единственный способ крепления исключительно клеевой массой используется редко и только под вентилируемые фасады. Для штукатурных работ нужно дополнительное укрепление дюбелями-зонтиками. Однако, у этого способа есть свои особенности, которые нужно рассмотреть отдельно.

Во-первых, существует два вида клеевых составов:

Сухая смесь продается в мешках и требует разведения. Клей-пена продается в баллончиках и не требует предварительной подготовки. Обходится последняя чуть дороже, но удобство того стоит.

Выставляет нижнюю планку, которая будет отправной точкой теплоизоляции. Сухая смесь наносится на саму плиту.

В случае в сухой смесью нужно нанести клей на плиты несколькими кусками и равномерно, с помощью гребенки распределить по всей поверхности. После этого плиты утеплителя фиксируется на стене. Обычно монтаж минеральной ваты или других материалов начинается с угла и обязательно с нижнего ряда.

Клей-пена наносится по периметру плиты и несколькими полосками в середине. После нанесения прижмите плиты к плоскости. Пена застывает от 30 минут до 2 часов. В течении этого времени возможно немного корректировать положение плиты используя уровень.

Из сухих смесей часто применяют:

• EK THERMEX;
• Ceresit CT 190;
• Ceresit CT180.

Популярные варианты пены:

• Ceresit CT 84;
• Soudabond EASY;
• Insta STIK.

Стоимость одного баллона от 200 до 500 рублей.

Основные принципы того, как закрепить утеплитель на стене с помощью клеевого состава мы обсудили. Чем именно воспользоваться можете решить, прочитав пару мнений.

При больших перепадах стены рекомендуют использовать полиуретановую пену, именно для пенопласта. Ее еще зовут «жидким пенопластом». Если кривизна стены один-три сантиметра это вообще не проблема. Купил в Эпицентре год назад, приклеил лист ради интереса — год прошел, все держится, лист не оторвать. Пенопласт ломается, но держится.

Нюансы монтажа теплоизоляции

Грибки для крепления плит фиксируются после подготовки основания и приклеивания к нему самого материала. Работы ведутся в следующей последовательности:

• На поверхности пенопласта или минваты отмечаются точки расположения будущих крепежей с рекомендуемым интервалом не более 80 см по горизонтали, 30- по вертикали. При теплоизоляции оснований со сложной формой или использовании отдельных кусков стоит составить схему размещения дюбелей заранее.
• В утеплителе и стенах подготавливается посадочное отверстие диаметром не более 10 мм.
• Гриб размещается вручную вплоть до полного прижатия шляпки к изоляции.
• Распорный элемент устанавливается внутрь до достижения максимального упора.
• Закрытие шляпки пластиком (при разновидностях с термоголовкой).

По окончании монтажа всех дюбелей проводится заделка стыков, размещение пароизоляции, армирующей сетки и внешняя отделка. Работы выполняются после просыхания клеевого состава, на это уходит 2-3 дня. При необходимости крепления к дереву или металлу специализированные варианты используются вместе с дожимной манжетой из пластика, процесс установки в этом случае практически неотличим.

К важным нюансам технологии относят подбор правильной длины изделий и расчет их нужного расхода на 1 м 2 . Конструкция считается надежной при заглублении распорной гильзы в основание как минимум на 4,5 см, при работе с пористыми или слабыми материалами эту норму советуют увеличить до 10 см.

Бренд	Основа	D шай-бы, мм	Р-ры крепежа, мм	Мате-риалы корпуса	Гвоздь	Цена, рубли
Бюбель-гриб для утеплителя Tech-Krep	Бетон, камень, кирпич, газосиликат	60	10×100	Полипропилен	2,5
То же, с термоголовкой	16×100	Полипро-пилен	Сталь с покрытием из белого цинка	9
С металлическим гвоздем	12×100	5,6
Koelner с металлическим гвоздем и термоголовкой	10×200	Сталь с покрытием из желтого цинка	14
Дожимная манжета Рондоль	Дерево	50	—	—	1,5
Телескопический крепеж Технониколь с саморезом	Несущее основание кровли: профлист, бетон, дерево	10×200	Высокоп-рочный полимер	Используется с металлическими саморезами Технониколь	8,2

Стоимость дюбелей для теплоизоляции зависит от продвинутости бренда, качества материала изготовления и размеров: длины гильзы и распорной части и диаметра шайбы. Изделия с металлическим гвоздем стоят в два раза больше полипропиленовых, крепления с термоголовками обходятся еще на порядок дороже. Экономить не рекомендуется, это сказывается на надежности фиксации, единственным способом снижения затрат является приобретение оптом.

Ради справедливости стоит сказать, что грибки для крепления утеплителя не единственный способ монтажа. Но, в большинстве конструкций используют именно их. Даже в тех ситуациях, когда например, пенопласт садится на клей-пену, при «мокром фасаде» дополнительно используют грибок для утеплителя. Давайте постепенно разберемся в принципах работы этого «чуда», выберем нужный тип крепления и рассчитаем стоимость.
