Установка и введение в эксплуатацию

Условия монтажа для долговременной, безопасной работы котла следующие:

1. Прочное основание. Надежный вариант – бетонный пол.
2. Эффективная вентиляция.
3. Безопасный дымоход – изоляция прохода в перекрытии или стене.
4. Защита прилегающих поверхностей от возгорания – крепление на них прочных, негорючих, теплоизолирующих материалов.

Корпус устанавливают строго вертикально, патрубок дымохода – соосно приемной трубе основного канала, исключая обратный уклон, иначе возможна потеря тяги.

Теплообменник подключают к системе отопления, заполняют водой. Проверяют герметичность резьбовых соединений и сварочных швов. Остается растопить котел и контролировать исправность отопления, пока не прогорит топливо.

Для безопасной работы котла нужно прочное основание.

Требования к помещению

Работа котла провоцирует появление пыли. Возможны кратковременные выбросы дыма.

Поэтому требуется отдельное помещение:

• оборудованная котельная;
• техническое, подсобное пространство в доме.

Лишь при малой мощности и остром дефиците площади допускается установка агрегата в хорошо проветриваемый коридор. Важен свободный доступ для загрузки, обслуживания котла, чистки дымохода.

Пошаговая инструкция по изготовлению своими руками

В агрегатах с нижним отсеком для дожига требуется подключать автоматику, устанавливать вентилятор для температурного регулирования. Из-за этого их сложнее собирать самостоятельно.

Изготовить оборудование с верхней камерой быстрее, проще.

Пошаговая инструкция:

1. Для корпуса потребуются 2 трубы диаметром 130 и 150 см. Одну необходимо вложить в другую, сварить с помощью уголка 25х25 мм. Внутреннее пространство послужит теплообменником и патрубками будет подсоединяться к отопительной системе.
2. Вырезать круг диаметром 45 см и приварить его к днищу.
3. Внизу получившейся бочки сделать прямоугольник для дверцы зольника размером 15х10 см.
4. Прикрепить створку, задвижку.
5. Выше вырезать отверстие для дверцы топки. Установить ее.
6. Прикрепить колосники.
7. Сделать патрубок вверху. Он служит для отвода угарного газа в дымоход.
8. Оборудовать крышку. Вырезать круг из металла, в центре сделать отверстие. В него вставить трубу, приварить с двух сторон. Снизу заготовки прикрепить уголки. Они будут распределять воздух. Сверху приварить петлю, которая станет ручкой для этой заслонки.
9. Присоединить распределитель к корпусу топливника вместо крышки.

Пример пошагового изготовления самодельного агрегата.

Для сборки отопителя используют пустой газовый баллон. Он станет корпусом.

Определение с параметрами проекта

Точного определения данному понятию нет. Соответствующее оборудование появилось, как ответ на требования потребителей повысить уровень комфорта в процессе эксплуатации, увеличить выработку тепла в расчете на единицу использованных энергетических ресурсов.

Основным недостатком классических котлов является необходимость регулярного добавления топлива в топку. Сложности создают также следующие факторы:

• высокая интенсивность горения;
• сложность оперативной регулировки и контроля этого процесса;
• неполное использование тепла, которое удаляется вместе с дымом через систему вентиляции.

Для поддержания работы обычного котла лучше иметь рядом достаточный запас дров

Разные конструкции

Для решения отмеченных выше задач используют различные решения. Чтобы не закладывать часто новые порции топлива увеличивают размеры топки. Сделать процесс горения равномерным помогает размещение сверху прижимного устройства, дозированная подача воздуха.

Схема типичного котла этого класса

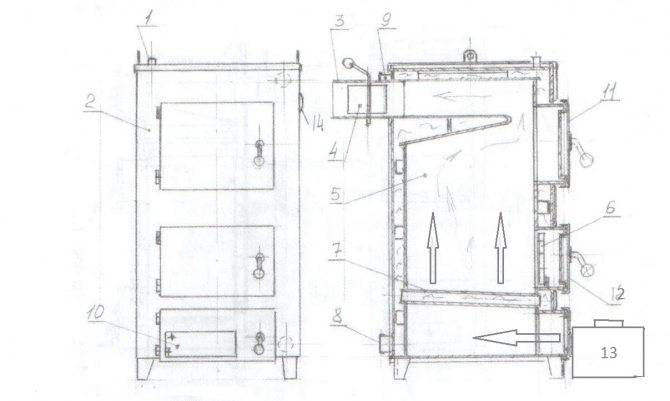

Создать чертежи твердотопливных котлов длительного горения своими руками будет проще после подробного изучения стандартной конструкции:

• В начальном положении прижимное устройство (10) находится в верхнем положении.
• Через дверцу (6) в топку загружают крупную партию дров.
• После поджигания происходит регулируемый механическим приводом (16) процесс горения.
• Свежий воздух подается нагнетателем через телескопическую полую внутри штангу. Он распределяется равномерно через прижимной диск (10).
• Подача кислорода сверху обеспечивает постепенное сгорание топлива, слоями.
• Золу после завершения цикла удаляют через нижнюю дверцу (13).
• Для поднятия диска (10) в верхнее положение используют лебедку (2) с электроприводом.

Недостатком данной конструкции является невозможность произвольной закладки дров в топку. Существенное преимущество – повышенная до 24 часов и более длительность одного рабочего цикла.

В следующей конструкции топливо можно подкладывать по мере необходимости. Здесь использована технология пиролиза. Она характерна дозированной подачей кислорода и низкой интенсивностью горения. Тлеющие дрова выделяют горючий газ. Он сгорает в дополнительной камере.

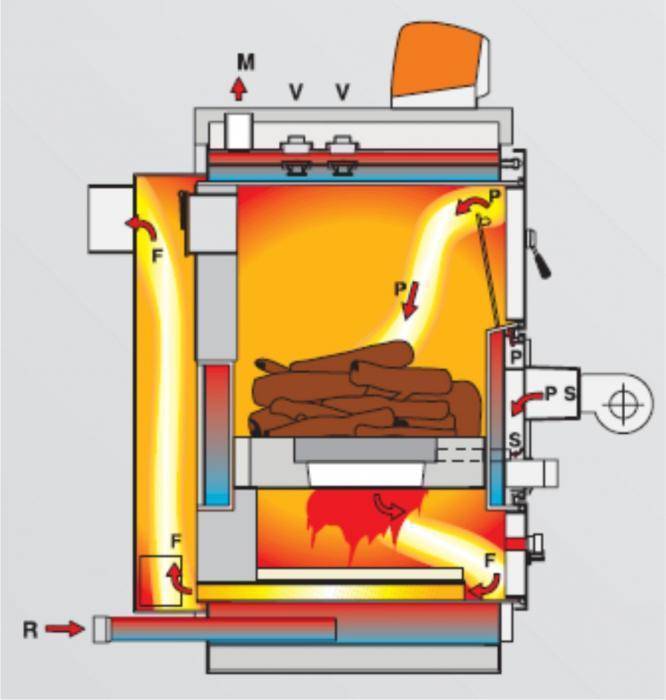

Пиролизный котел

Эта установка полноценно использует топливо. В продуктах сгорания содержится минимальное количество сажи. Сложной является оптимальная регулировка рабочих процессов.

Газовые и дизельные агрегаты лишены упомянутых недостатков по причине простоты дозирования соответствующих видов топлива. Подобный результат можно получить, если использовать специальным образом спрессованные гранулы из отходов деревообработки, шелухи семечек, иного горючего сырья.

Пеллетный котел

В данном варианте гранулы (пеллеты) засыпают в бункер, откуда они подаются шнековым механизмом в топку. Понятно, что такая конструкция позволяет при необходимости быстро увеличивать и уменьшать подачу топлива. Гибкое изменение производительности котла пригодится для оптимизации работы при изменении внешней температуры, подключении дополнительных потребителей. С гранулами не слишком сложно работать при транспортировке, хранении.

Теплообменник для подогрева воды

Повышают эффективность котлов с помощью сложных структур выходных узлов. В таких конструкциях повышается температура теплоносителя. Аналогичные функции выполняют полые стенки корпуса.

Чертежи твердотопливных котлов длительного горения своими руками

Прежде чем искать соответствующую документацию, необходимо точнее определиться с конструкцией. Предпочтительной является первая схема твердотопливного котла длительного горения, своими руками ее будет создать проще.

Принципиальная схема котла

Для отопления сравнительно небольшого частного дома с общей площадью 150-250 м. кв. достаточно будет следующих размеров:

Чертежи твердотопливных котлов длительного горения своими руками

При высоте чуть более 1,5 метра и ширине около 40 см не сложно будет найти подходящее место для установки. Но надо учитывать необходимость создания технологических проходов для обслуживания. Понадобится свободное пространство сверху для монтажа лебедки и другого оборудования.

Конструкторскую документацию можно создать без соблюдения стандартов

Для реализации частных проектов не обязательно соблюдению ГОСТов. Но чем подробнее получился чертеж твердотопливного котла длительного горения своими руками, тем проще будет исключить ошибки на ранних стадиях.

При удалении большого количества ржавчины перед окраской может понадобиться респиратор

Важные моменты

На эффективность работы отопительного котла на твёрдом топливе всегда влияют два фактора:

1. Конструктивные особенности теплообменника

Чем большей будет площадь теплового контакта, тем больше энергии за единицу времени будет передано от сгорающего топлива тепловому агенту – воде.

Варианты исполнения самодельного теплообменника на фото

Горизонтальный теплообменник из профильных труб Горизонтальный теплообменник из листовой стали и профильной трубы Самодельный горизонтальный теплообменник Стальной вертикальный теплообменник для котла своими руками

Если топливо сгорает неэффективно – теряет пиролизный газ или не успевает нагреть теплоноситель до необходимой температуры, на лицо недоработки в конструкции. Поэтому к расчёту и процессу изготовления последней следует отнестись с максимальной ответственностью – после сборки изменить её будет невозможно.

Самодельный дровяной котёл: дверца топки

Конструкция котла должна быть надёжной и безопасной и ответственность за это несёт не что иное, как корпус. Он выполняется из толстой (не менее 5 мм) стали, желательно жаростойкой. Впрочем, последняя стоит заметно дороже обычной, поэтому следует запомнить, что чем толще металл, тем медленнее он будет нагреваться. А значит, для того, чтобы котёл средней мощности не обжигал руки и не делал из помещения котельной сауну, корпус котла должен иметь около 8 мм в толщину.

Твердотопливный котёл-печь со встроенным теплообменником

Исключение составляют конструкции с верхней крышкой из чугуна, которая выполняет функцию печи. Толщина и размеры чугунного листа будет зависеть от конструктивных параметров корпуса и рабочих характеристик котла (но не менее 8 мм).

Для организации внутренней трубопроводной системы котла необходимо использовать трубы толщиной стенок 3-4 мм и диаметром 50 мм. Для обеспечения тока теплоносителя следует предусмотреть сужение (от 50 до 25 мм) трубопроводов в направлении от горячего к холодному, к примеру от котла к радиаторам) и расширять их на обратном пути теплоносителя.

Как сделать своими руками котел твердотопливный длительного горения чертежи и схемы

Перед тем, как начать изготовление котла, необходимо определиться с его конструкцией. Ее выбор зависит от назначения агрегата. Если он предназначен для отопления небольшого хозяйственного помещения, гаража или дачного домика, то делать в нем водяной контур не обязательно. Обогрев такого помещения будет происходить непосредственно от поверхности котла, путем конвекции воздушных масс в помещении, как от печи. Для большей эффективности можно устроить принудительное обдувание агрегата воздухом при помощи вентилятора. При наличии системы жидкостного отопления в помещении, необходимо предусмотреть устройство в котле контура в виде змеевика из трубы или другой аналогичной конструкции.

Схема подключения твердотопливного котла к системе отопления

Выбор варианта зависит и от типа твердого топлива, которое нужно будет использовать. Для отопления обычными дровами требуется увеличенный объем топки, а для применения мелких топливных гранул можно устроить специальную емкость, из которой гранулированное топливо подается в котел автоматически. Для изготовления котла твердотопливного длительного горения своими руками, чертеж можно взять и универсальный. Он подойдет для любого вида используемого твердого топлива.

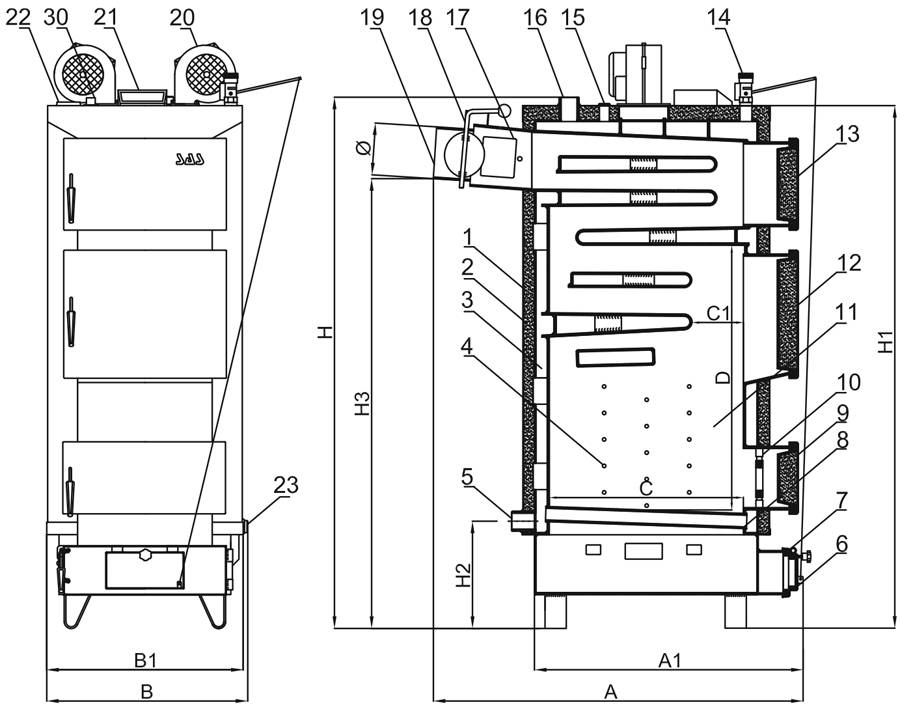

Чертеж твердотопливного котла длительного горения мощностью 25/30/40 кВт

Расскажем пошагово, каким образом и из каких деталей можно сделать котел отопления на твердом топливе длительного горения по предложенной схеме:

• подготовим место, где будет установлен будущий агрегат. Основание, на котором он будет стоять, должно быть ровным, прочным, жестким и огнеупорным. Лучше всего для этого подойдет бетонный фундамент или толстая чугунная либо стальная плита. Стены нужно обить тоже огнеупорным материалом, если они деревянные;
• собираем весь необходимый материал и инструменты: из которых нам понадобиться аппарат для электродуговой сварки, болгарка и рулетка. Из материалов: листовая 4-мм сталь; 300 – мм стальная труба со стенками 3 мм, а также другие трубы 60 и 100 мм диаметром;

• для того, чтобы изготовить котел на твердом топливе длительного горения, нужно из большой 300 – мм трубы вырезать кусок длиной 1 м. Можно и немного меньше, если в этом есть необходимость;
• из стального листа вырезаем дно по диаметру трубы и привариваем его, снабдив ножками из швеллера длиной до 10 см;
• распределитель воздуха выполняем в виде круга из листа стали с диаметром на 20 мм меньшим, чем труба. В нижнюю часть круга приваривается крыльчатка из уголка с размером полки 50 мм. Для этого можно использовать и швеллер аналогичного размера;
• сверху в середину распределителя привариваем 60 – мм трубу, которая должна быть выше котла. В середине диска распределителя прорезаем отверстие по трубе, так, чтобы был сквозной туннель. Он нужен для подачи воздуха. В верхней части трубы врезается заслонка, которая позволит осуществлять регулировку подачи воздуха;

Схематическое изображение устройства котла, работающего на твердом топливе

• в самой нижней части котла изготавливаем небольшую дверку, снабженную задвижкой и петлями, ведущую в зольник для удобства удаления золы. Сверху в котле прорезаем отверстие для дымохода и привариваем в это место 100 – мм трубу. Вначале она идет под небольшим углом вбок и вверх на 40 см, а потом строго вертикально вверх. Проход дымохода через перекрытие помещения должен быть защищен по правилам противопожарной безопасности;
• заканчиваем сооружение котла отопления на твердом топливе длительного горения изготовлением верхней крышки. В ее центре должно быть отверстие для трубы распределителя потока воздуха. Прилегание к стенкам котла должно быть очень плотным, исключающим попадание воздуха.

Чертеж с размерами для создания твердотопливного котла своими руками

Полезный совет!Чтобы разжечь, изготовленный своими руками, котел твердотопливный длительного горения, чертеж которого был представлен выше, необходимо: снять крышку и поднять регулятор, заполнить котел топливом доверху и облить его горючей жидкостью, все поставить на место и бросить горящую лучину в трубу регулятора. Когда топливо разгорится, снизить поток воздуха до минимума, чтобы оно начало только тлеть. После этого произойдет возгорание пиролизного газа и котел запустится.

Как сварить котел отопления своими руками

Схема изготовления котла длительного горения с теплообменником

До того как самому сварить котел отопления, нужно определиться с его конструкцией. Предпочтительно, чтобы она соответствовала современным требованиям к безопасности и эффективности работы. Поэтому в качестве примера будет рассмотрен котел пиролизного типа, изготовленный самостоятельно.

Как правильно сварить котел отопления подобного типа? Помимо сварочного аппарата для этого потребуются следующие материалы и инструменты:

• Листовая сталь, марки которой подбираются из данных таблицы, показанной выше. Для камеры сгорания толщина металла должна составлять 3-4 мм. Корпус можно сделать из стали меньшей толщины – 2-2,5 мм;
• Трубы для изготовления теплообменника. Их оптимальный диаметр 40 мм. Такой размер позволит быстро нагреть теплоноситель. Количество регистров — от 3 до 6;
• Как сварить котел отопления без режущего инструмента? Лучше всего для разрезания листов стали использовать «болгарку» со специальными дисками по металлу;
• Дверцы для топочной камеры и поддувала. Также нужно приобрести чугунные колосники. Это необходимо сделать заранее, так как по размерам комплектующих будут изготавливаться проемы и крепежные части котла;
• Уровень, рулетка и карандаш (маркер) для нанесения разметки;
• Защитный инвентарь – перчатки, маска сварщика, прозрачные рабочие очки и одежда из плотного материала с длинными рукавами.

Для наглядности можно посмотреть, как сварить отопление в частном доме. Видео или фотоматериалы помогут в работе, так как в них наглядно показаны все этапы и особенности их выполнения. Однако это нужно сделать только после составления чертежа и подготовки всех инструментов и комплектующих. Это относится ко всем этапам изготовления комплектующих, так как сварить отопление своими руками, включая котлы, регистры, гребенки, невозможно без правильной схемы.

Важно также подготовить место работы до того как сварить отопление в гараже. Чаще всего процесс изготовления проходит именно в нем. Для начала нужно обеспечить максимальное свободное пространство, убрав лишние предметы

Для начала нужно обеспечить максимальное свободное пространство, убрав лишние предметы.

В целях безопасности также из гаража следует вынести легковоспламеняющиеся жидкости – бензин, масло и т.д. И только после этого можно приступать к работе — сваривать отопление в гараже. Правильная сварка котла отопления заключается в изготовлении двух составляющих – непосредственно корпуса котла и теплообменника.

Теплообменник

Теплообменник для котла отопления

Этот элемент изготавливается до того, как сваривается котел отопления. Впоследствии он будет установлен в конструкцию, которая будет напрямую зависеть от его фактических габаритов.

Конструктивно он представляет собой 2 прямоугольных бака, соединенных между собой трубопроводами. Оптимальная толщина материала должна составлять 3-3,5 мм. Это связано с высокими температурами, которые будут воздействовать на поверхность. Специфику его изготовления можно посмотреть на видео — как сварить отопление в частном доме.

На листах стали делается разметка конструкции согласно чертежам. Сначала вырезается задняя панель и к ней приваривается перегородка для отведения дровяных (угольных) газов. На этом этапе нужно быть очень осторожным, так как сварной шов не всегда может обеспечить должное крепление. Затем к перегородке и задней стенке приваривается боковая и нижняя.

Нужно отметить, что самому сварить котел отопления довольно проблематично. Поэтому эту работу рекомендуется выполнять вдвоем. В особенности это касается этапа установки готового теплообменника. Его патрубки помещаются в заранее подготовленные отверстия, а трубы точечно привариваются к внутренним стенкам котла.

Нередко стоит вопрос — как сварить отопление внутри гаража без принудительной вентиляции. Для этого работы должны проводиться только с открытыми воротами, чтобы обеспечить нормальный приток свежего воздуха.

Основной проблемой самодельных конструкций является низкая эффективность работы. Для увеличения КПД рекомендуется делать двойные стенки, между которыми устанавливается базальтовый огнеупорный теплоизолятор. Сварить подобный котел своими руками для водяного отопления можно, но для этого нужно предусмотреть дополнительный расход материала. Сначала изготавливаются двойные стенки, которые заполняются утеплителем. Затем дальнейшая технология сварки конструкции полностью соответствует вышеописанной.

7 Плюсы и минусы отопления дровами

Самодельные дровяные конструкции часто применяются для отопления как небольших дачных домов, так и крупных частных домовладений, рядом с которыми отсутствуют газовые магистрали. Обогрев помещений осуществляется дровами или углем.

Из-за дороговизны угля пользователи отдают предпочтение древесному топливу, на котором работают агрегаты с такими достоинствами:

1. 1. Не требуется разрешение для выполнения работ по установке и эксплуатации оборудования.
2. 2. Дешёвая эксплуатация, если сравнивать с электроотоплением. А при наличии источника бесплатных дров средства расходуются только на материал для сборки отопительного аппарата.
3. 3. Обогрев не зависит от электричества — это касается самых простых агрегатов, не снабжённых электрическими узлами.
4. 4. Возможность пользоваться длительным горением, позволяющим сократить подходы для пополнения топливом.
5. 5. Дешёвая сборка. Стоимость самостоятельно изготовленного устройства будет ниже заводского аналога.

Только при постоянной чистке оборудования и выполнении плановых ремонтов приборы будут стабильно и эффективно работать весь период эксплуатации. Но существуют и недостатки твердотопливных котлов, сделанных своими руками:

1. 1. Сложность изготовления самодельного котла, особенно с отопительным контуром.
2. 2. Могут возникнуть ошибки в сборке, которые отразятся на КПД прибора.
3. 3. Выглядят не особо привлекательно, хотя это зависит от мастерства изготовителя.

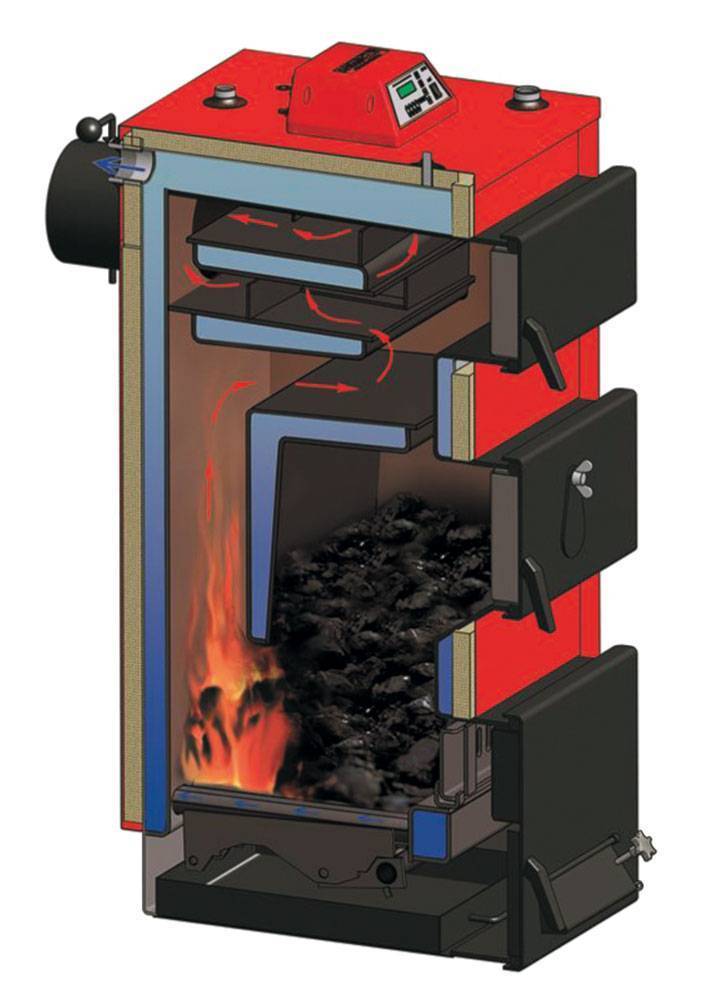

Устройство и принцип работы

В основе принципа длительного горения лежит снижение скорости сгорания топлива за счет уменьшения подачи воздуха. Кислород в первичную камеру сгорания подается в количестве, достаточном для тления, но не обеспечивающем интенсивное горение.

Во время медленного окисления древесины выделяются газообразные углеводороды, получившие название пиролизных газов. Сам процесс органического разложения древесных волокон под действием высокой температуры называется приролизом.

Дожигание продуктов окисления во вторичной камере на длительность горения топливной закладки не оказывает существенного влияния, однако существенно увеличивает общую эффективность работы котла на дровах. Это связано с тем, что при сгорании вторичных газов выделяется значительно больше тепловой энергии чем при интенсивном горении дров.

Энергозависимые установки длительного горения

Компоновка дровяных котлов длительного горения предполагает расположение основной топочной камеры непосредственно над зоной сжигания вторичных газов, а сообщение между ними осуществляется через специальные керамические форсунки, способные работать при температуре от 800 до 1000 С. Днище главного топливного отсека оборудовано специальной термостойкой постелью, чаще всего из шамотного кирпича или керамобетонных блоков.

Направленное движение воздуха (тяга) обеспечивается с помощью нагнетающего вентилятора, от частоты вращения которого зависит количество кислорода в рабочей зоне. На основании данных, полученных от температурного датчика, автоматическая система управления (АСУ) может увеличивать или уменьшать угловую скорость крыльчатки. К достоинствам такой схемы можно отнести высокую точность регулировки. Кроме этого, воздух, проходя через верхний топочный бункер, нагревается, что упрощает процесс воспламенения пиролизных углеводородов.

Интенсивность циркуляции теплоносителя в отопительном контуре регулируется насосом, который также подключается к АСУ. Если температура теплоносителя снижается, автоматически увеличивается подача воздуха.

Точность регулировки и экономичность энергозависимых дровяных котлов отопления длительного горения обеспечивают значительную экономию дров, что за весь отопительный сезон выливается значительную сумму. Однако не следует сбрасывать со счетов тот факт, что при отсутствии электропитания, такой котел становится бесполезной грудой металлолома, поскольку естественная тяга в таких конструкциях, как правило, не предусматривается.

Энергонезависимые дровяные котлы длительного горения

Несмотря на то что экономичность и производительность таких установок заметно ниже, чем установок оснащенных АСУ, они совершенно не зависят от наличия электроэнергии, что является их существенным плюсом. К недостаткам таких систем относится, прежде всего, сложность настройки.

У такого котла на дровах регулировка подачи кислорода производится открытием специальной заслонки, имеющей кинематическую связь с биметаллическим терморегулятором, расположенным на верхней крышке изделия.

После розжига дровяной закладки и получения устойчивого горения заслонку приводят в рабочее положение, уменьшая тем самым количество воздуха в первичной камере сгорания и обеспечивая оптимальные условия для химико-термического окисления древесного горючего. Горячие пиролизные газы, под действием естественной тяги, поступают в верхнюю камеру сгорания, где смешиваются с разогретым вторичным воздухом, вследствие чего воспламеняются.

Циркулирующий в водяной рубашке теплоноситель быстро нагревается за счет контакта с горячими стенками камеры сгорания. Высокую производительность таких конструкций обеспечивает большая площадь теплообменника.

Отопительные котлы на дровах обратного горения

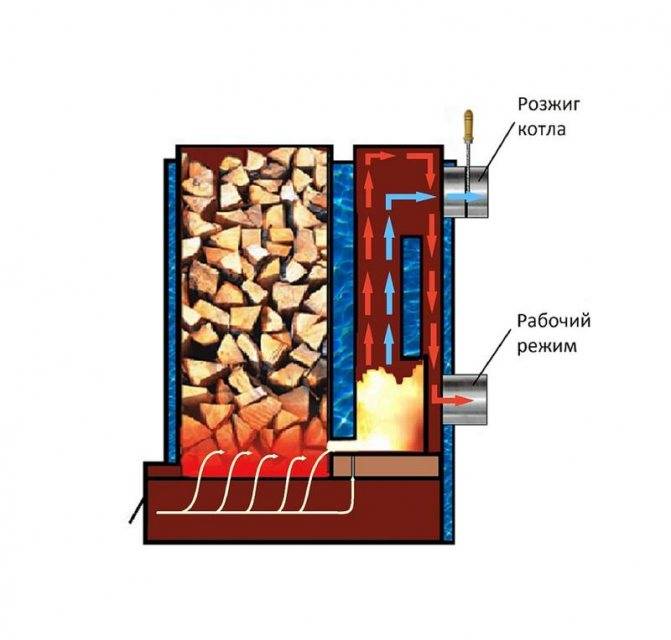

Главной особенностью таких устройств является то, что процесс первичного сжигания происходит в направлении от верхних слоев к нижним.

Конструкция представляет собой вертикально расположенный цилиндр со штоком и прижимным диском, обеспечивающим равномерное распределение воздуха по всей поверхности горения.

Образовавшиеся в результате пиролиза газы поступают в верхнюю часть корпуса, где смешиваются с предварительно разогретым вторичным воздухом и воспламеняются. Раскаленная боковая поверхность непосредственно контактирует с теплоносителем, поступающим в контур отопления через выходной патрубок. Для большей эффективности, прибор может быть установлен в защитный кожух, а образовавшаяся полость заполнена пенополиуретаном или другим негорючим теплоизолятором.

Самые популярные модели металлических дровяных печей

А теперь о металлических печах, которые пользуются неизменной популярностью у дачников:

Огонь-батарея, Термофор

Особенность модели в том, что в ней можно регулировать тягу вплоть до режима тления, при котором печь может работать 8 часов. Это устройство пользуется постоянным спросом и, по отзывам покупателей, практически не имеет недостатков.

Это печь длительного горения от новосибирской компании выпускается в четырёх модификациях, все они оснащены теплообменником для воды

Прогрев помещения происходит за 40 минут. Огонь–батарея выдерживает даже экстремальный нагрев докрасна. При правильном устройстве дымохода – вверх или назад, проблем с задымлением не возникает.

Матрица, Теплодар

Здесь тоже предусмотрен режим тления с временным интервалом закладки дров в 8 часов. Эффективность прогрева воздуха обеспечивается щелевым конвектором, а сама печка имеет жаростойкую стеклянную дверцу, через которую можно контролировать интенсивность сжигания топлива.

Это самая популярная модель от российского производителя имеет две модификации и может обогревать площадь до 200 м²

В Матрице есть варочная панель. Специалисты рекомендуют, перед установкой печки, первую топку сделать на открытом воздухе, чтобы выгорело масло и краска. Пользователи отмечают, что для прогрева помещения достаточно десятка поленьев.

Из чего состоит котел и как это работает

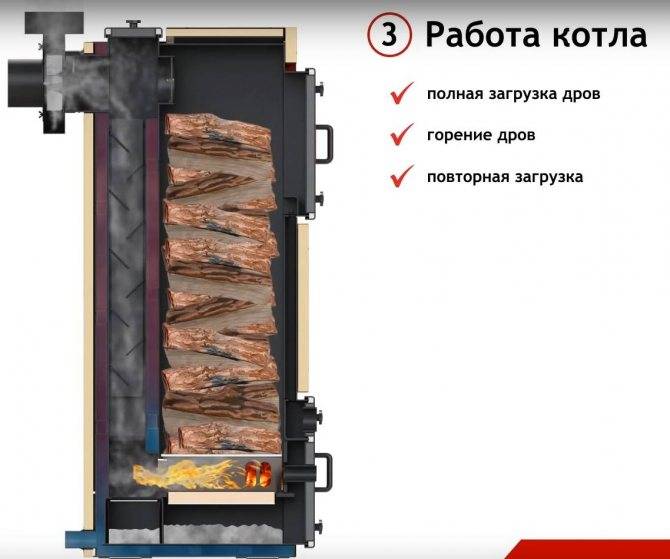

Топливо в таких котлах горит намного дольше, чем в обычных агрегатах. Это обусловлено их принципом работы, который предусматривает сжигание дров в топке по направлению сверху вниз. Камера сгорания имеет цилиндрическую форму и полностью загружается древесиной через дверцу в верхней части корпуса. Розжиг производится через эту же дверцу, конструкция твердотопливных котлов длительного горения такова, что воздух в зону горения подается тоже сверху по вертикальной трубе. К концу этой трубы прикреплен плоский груз круглой формы из толстого металла (10—15 мм), снизу к нему приварены дугообразные распределители воздуха из полосового металла. Подобную конструкцию также можно применить для изготовления котла на опилках .

Груз для самодельного котла

Размер груза на 5 мм меньше внутреннего диаметра цилиндра топки, что позволяет перемещаться конструкции вверх-вниз. Другой конец трубы проходит сквозь верхнюю стенку котла, на нем устанавливается заслонка, с помощью которой количество воздуха можно регулировать вручную. Длина трубы на 15—20 см больше высоты камеры сгорания. Последняя может быть произвольной, самодельные агрегаты длительного горения работают тем дольше, чем больше диаметр и высота топки. При этом увеличивается объем водяной рубашки агрегата и его тепловая мощность.

Конструкция котла длительного горения

После розжига труба с грузом опускается, придавливая массив дров. Воздух поступает непосредственно в зону горения, конструкция котла длительного горения предусматривает работу на естественной тяге, создаваемой дымоходом необходимого диаметра и высоты. Выделяющееся тепло нагревает воду в рубашке установки, она начинает поступать в систему отопления через верхний патрубок. Здесь работает принцип конвекции, применение циркуляционного насоса необязательно. Водяная рубашка в самодельном аппарате располагается не только вокруг боковых стенок топки, но и в ее верхней крышке.

Колосниковая решетка самодельного котла длительного горения на дровах не выполняет своей привычной функции, воздух в рабочую зону через нее не проходит. Решетка лишь служит опорой массиву топлива, а сквозь ее ячейки зола и пепел попадают в нижний отдел, из которого они свободно вынимаются железным совком. По мере прогорания топлива в камере груз опускается и по верхнему концу трубы можно определять, сколько дров еще осталось. После окончания процесса дверца зольного отдела открывается, из него вычищаются продукты горения, груз вместе с трубой поднимается и фиксируется в таком положении. Можно делать следующую загрузку.

Самодельный котел на дровах длительного горения

Первая растопка котла

После окончания сборки конструкции, монтажа дымохода (можно ограничиться временной версией, котел разместить на открытом воздухе) нужно провести первую топку. Выявит возможные, оставшиеся незамеченными огрехи, недоделки в конструкции.

Прежде чем помещать в топку котла топливо, нужно подключить временный контур отопления с радиатором (подойдет однотрубная схема на основе дюймовых пластиковых труб).

После заполнения отопительного контура водой, нужно визуально проконтролировать швы водяной рубашки котла с внешней, внутренней стороны. При выявлении течи, нужно отметить место, слить воду, дополнительно проварить шов.

Если недостатков не выявлено, помещается немного топлива (не более 1/3 объема топки). Подойдут хорошо просушенные березовые дрова. Открывают заслонку тяги в дымовой трубе, шибер в нижней части котла, у поддувала. Разжигают в топке огонь. По мере прогорания дров, нагревается вода в рубашке, перемещается по отопительному контуру. Позволит проверить общую работоспособность собранного котла, отдельных элементов — группы безопасности, водяной рубашки.

В ходе первой топки выявятся недостатки сварных швов, если они есть. Выявленные течи, места просачивания дыма отмечают, позже исправляют дополнительной проваркой сварочным полуавтоматом.

Решение 3. Газовый котёл в шкафчике из ДСП

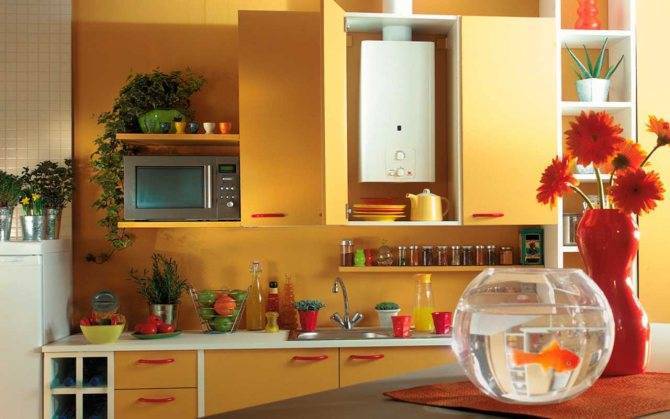

Назову две причины для использования шкафчика из ДСП:

Котёл приобретается после покупки кухонного гарнитура. Улучшается дизайн кухни, без приобретения новой мебели.

В любом случае ваша цель — задекорировать газовый агрегат. Фасадная часть дверки делается максимально похожей по цвету на гарнитур. Если котёл расположен между двух навесных шкафов, понадобится закрепить на профиле дверку из ДСП, покрыть её плёнкой или другим отделочным материалом.

Для создания полноценного шкафчика понадобятся деревянные бруски (25*40 мм), плиты ДСП и инструмент, включая шуруповёрт, электролобзик. Измерьте газовый аппарат, нарисуете план шкафа. Верх и низ делаются на 6 см больше, спереди и с боков оставляются зазоры по 6–10 см.

Шкаф делается на заказ или встраивается самостоятельно

Рекомендации по расчету отопительной системы частного дома

Перед тем, как собрать систему отопления в частном доме, потребуется информация о точном количестве тепловой энергии. Существует два способа подсчета – простой примерный и точный расчетный. Первый вариант из-за его простоты и обеспечения корректного результата обычно применяют реализаторы отопительного оборудования. В этом случае для подсчета тепловой мощности необходимы параметры площади помещений, которые необходимо обогреть.

Берется отдельная комната, вычисляется ее площадь, после чего полученный результат умножают на 100 Вт. Определив таким образом параметр для каждого помещения, в итоге суммируют все показатели для получения общего значения.

В более точном подсчете в учет используются дополнительные показатели:

1. Для умножения на 100 Вт берутся параметры комнат с одной контактирующей с улицей стеной, имеющей один оконный проем.
2. Угловые помещения с одним окном умножаются на 120 вт.
3. Площади помещения с двумя наружными стенами и двумя и более окнами следует умножить на 130 Вт.

Если для подсчета требуемой мощности системы обогрева дома использовать примерный способ, то это может привести к недостаче обогрева жилищ для жителей северных регионов. В то же время жители южных регионов при таком подходе к вычислению переплатят за чересчур мощные приборы. Второй (расчетный) метод обычно используется специалистами-проектировщиками. Благодаря большей точности он позволяет определить уровень теплопотерь через стены здания.

Перед началом вычисления проводят обмер дома, рассчитывая площадь стен, окон и дверей. Далее определяется толщина каждого из используемых для возведения стен, полов и потолка строительных материалов. Каждый из этих материалов имеет определенный коэффициент теплопроводности, выражаемый в единицах Вт/(м · ºС). Его подставляют в формулу для расчета термического сопротивления R (м2 ºС / Вт): R = δ / λ, здесь δ – толщина материала стены в метрах.

Для расчета количества теплопотерь через наружные стены используется формула QТП = 1/R х (tв – tн) х S, где:

• QТП – количество теплопотерь, Вт;
• S – площадь помещения, м2;
• tв – ожидаемая внутренняя температура;
• tн – уличная температура в самый холодный период

Процедура расчета осуществляется персонально для каждого помещения в доме, для чего в формулу по очереди подставляют показатели термического сопротивления и площади для наружной стены, окна, двери, полов и кровли. Далее все полученные параметры необходимо сложить, что даст возможность получить общий показатель теплопотерь. Внутренние перегородки в этом случае в учет не берутся.

Трубы

С помощью труб газовый котел коммутируется с системой отопления, а теплоноситель разводится в нужных направлениях.

Если проектировка автономной отопительной системы выполнена грамотно, ее параметры отличаются абсолютной стабильностью и управляемостью:

• Температура внутри конвекционных контуров (оснащенных радиаторами или конвекторами). Не должна быть больше, чем + 75-80 градусов. Нагрев теплых полов не превышает + 25-35 градусов.
• Давление. Допустимые пределы: 1 -2,5 кгс/см2.

Если циркуляционная помпа выйдет из строя, термостат практически мгновенно остановит процесс горения. Это позволят уберечь теплоноситель от перегрева и закипания. По этой причине коммутация котла и разводки отопления зачастую реализуется полимерными и металлополимерными трубами, что позволяет сэкономить на приобретении дорогостоящих металлических изделий.

Несколько рекомендаций:

• Для реализации последовательной разводки радиаторов и коммутации котла чаще всего используют металлопластиковые трубы с пресс-фитингами. Еще один распространенный вариант – полипропиленовые изделия с алюминиевым армированием.
• При установке резьбовых фитингов для металлопластика необходимо проявлять особенную внимательность: если уплотнительные кольца хоты бы немного сместятся, это приведет к появлению течи. Как правило, такую неприятность стоит ожидать уже через несколько циклов нагрева-охлаждения.
• Для неармированного полипропилена (или с армированием стекловолокном) характерен очень высокий коэффициент удлинения. Увеличение температуры на 50 градусов провоцирует удлинение каждого метра трубы примерно 6,5 и 3,1 мм соответственно. Такой вариант также является неподходящим.
• Чтобы организовать лучевую разводку или теплый пол, также используют металлопластиковые трубы на пресс-фитингах, трубы из сшитого полиэтилена или термомодифицированного полиэтилена.
