Вертикальный газгольдер: обзор моделей и особенности монтажа под ключ

Основные виды

На современном рынке газового оборудования представлены самые различные виды российских и зарубежных видов газгольдеров, отличающиеся по следующим критериям:

  • конструктивные особенности:
    • горизонтальные;
    • вертикальные.
  • место установки:
    • подземные;
    • наземные.

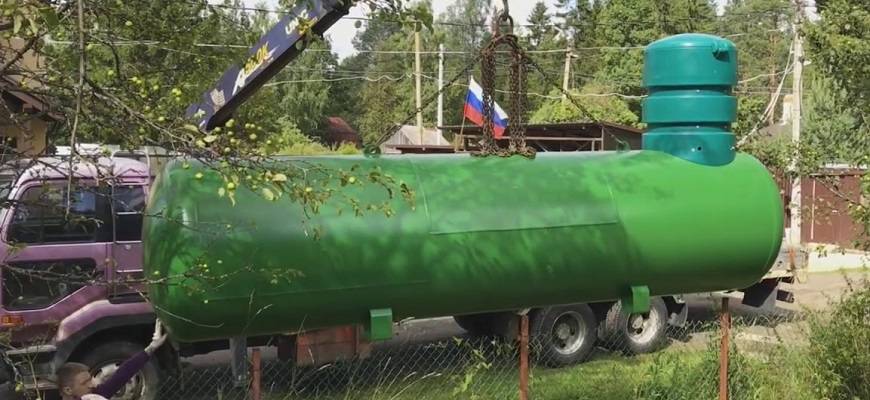

  • Наземный горизонтальный газгольдер

    применяемое давление:

    • низкого давления;
    • высокого давления.
  • объем (в газо-литрах):
    • 1000;
    • 1650;
    • 2000;
    • 4850 и более.
  • наличие и высота горловины:
    • без горловины;
    • с низкой горловиной;
    • с высокой горловиной.

До недавнего времени производители ориентировались, главным образом, на создание и сбыт горизонтальных газгольдеров, которые изначально (и по настоящее время) использовались в промышленности, но постепенно стали применяться и в бытовой сфере.

Позже, когда для энергообеспечения производства по-прежнему использовались, преимущественно, наземные установки, для коттеджей и дач стали производиться вертикальные подземные газгольдеры.

Вертикальный подземный газгольдер

Это связано с тем, что на ограниченном по площади земельном участке, где расположен частный дом и «приусадебный» садово-огородный участок, оптимальным вариантом является использование газгольдера вертикального типа, находящегося под землей.

Поскольку верхний слой почвы в условиях сильных холодов промерзает, чтобы предотвратить конденсацию газа, газгольдер, предпочтительно – с высокой, более 50 см, горловиной, зарывают на глубину около 4-х метров, где он «подогревается» за счет тепла земли.

Особенности установки газгольдера

Газгольдер — это не только емкость для хранения топливной смеси, но и место, где жидкая фаза переходит в газообразное состояние для дальнейшей подачи в отопительную магистраль под постоянным давлением. Важным моментом в устройстве автономной газовой системы является грамотный выбор газгольдера, для чего нужен расчет его технических параметров.

Чтобы определиться с объемом емкости, отапливаемую площадь умножают на усредненное количество топлива, употребляемого котлами с КПД от 60 до 70%. Оно составляет приблизительно 17 л для зимы, когда дней с очень низкой температурой немного.

Если в регионе зимы стабильно суровые или на даче есть теплые полы, бассейн, воду в котором нужно подогревать, расчетный объем увеличивают. Летом или в межсезонье для обогрева 1 м² достаточно 3,3 л.

Пропан-бутан, применяемый в обособленной системе газоснабжения, имеет высокую калорийность, поэтому и тепла при горении выделяет до 3 раз больше, чем природный газ

Для эксплуатации минигазгольдера или резервуара, объем которого не превышает 10 т. л, никакого разрешения от Ростехнадзора не нужно при условии, что выполнены требования СНИП относительно монтажа, а мощность отопительных приборов не более 100 кВт. Если эта мощность не устраивает и ее нужно превысить, тогда придется получать разрешительный документ.

Просить согласия у владельцев соседних участков также не нужно, если коммуникации не будут проходить в непосредственной близости от межи. В любом случае во избежание всяческих недоразумений, хорошо иметь на руках сертификат качества. Его нужно взять в фирме, которая продала оборудование и имеет лицензию на его установку.

Выбираем объем и считаем расходы

Чтобы правильно выбрать газгольдер, важно определиться, какого объема он должен быть. Рассчитать этот показатель можно, учитывая расход газа на 1 м2 жилой площади. В теплых регионах расход на 1 м2 в среднем составляет 25-30 м3, а там, где холодно – не менее 35 м3

Максимально точно рассчитать потребность в газе можно, ориентируясь на мощность отопительного котла – на 1 кВт в год тратится около 100 л топлива. Также можно вычислить объем емкости другим путем: если использовались баллоны, то нужно прикинуть, сколько их тратилось в месяц и перемножить полученное число на 12

В теплых регионах расход на 1 м2 в среднем составляет 25-30 м3, а там, где холодно – не менее 35 м3. Максимально точно рассчитать потребность в газе можно, ориентируясь на мощность отопительного котла – на 1 кВт в год тратится около 100 л топлива. Также можно вычислить объем емкости другим путем: если использовались баллоны, то нужно прикинуть, сколько их тратилось в месяц и перемножить полученное число на 12.

Как правильно расположить газгольдер

На рынке такого оборудования представлены резервуары различных объемов – от 2 до 10 тысяч литров

Важно подобрать такую емкость, которую нужно будет заправлять не чаще двух раз в год. Для примера – для здания площадью 100 м2 достаточно газгольдера на 2700 л. Резервуар объемом в 10 тысяч литров подойдет для дома в 300 м2

Резервуар объемом в 10 тысяч литров подойдет для дома в 300 м2.

Таблица соотношения отапливаемой площади и оптимального объема газгольдера

Стоимость газа невелика, но важно понимать, что при заправке оборудования придется сразу платить за большой объем. Так, в весеннее время газ стоит дешевле (около 15 руб. за литр), зимой немного дорожает – до 20 руб., потому что спрос в это время года на него растет

То есть для заправки газгольдера на 4800 литров придется потратить не менее 58000 руб. весной, а зимой – все 80 000 руб

за литр), зимой немного дорожает – до 20 руб., потому что спрос в это время года на него растет. То есть для заправки газгольдера на 4800 литров придется потратить не менее 58000 руб. весной, а зимой – все 80 000 руб.

Как еще можно выбрать объем газгольдера

Рабочий диапазон температур для оборудования составляет -40 — +40 градусов. Но для резервуара, который будет находиться под землей, эти данные не критичны – в грунте такие показатели не встречаются. Но при неправильном монтаже системы зимой подача газа может остановиться (это связано с промерзанием коммуникаций, подающих газ в дом).

Комплексная установка оборудования

Сегодня многие компании при обращении к ним покупателей вертикального газгольдера предлагают установить его «под ключ».

Это означает, что помимо собственно доставки газгольдера-емкости, фирма-поставщик предлагает целый комплекс дополнительных услуг, включающий следующие пункты, указываемые в Договоре:

  • для осмотра и проведения замеров участка выезжает инженер компании;
  • доставляется емкость для газа, заправочная комплектация и элементы, связанные с системой безопасности использования данного оборудования;
  • проводятся земельные работы – вырывают котлован/яму, устанавливают бетонное или песочное основание;
  • проводят газопровод (также подземный) – от газгольдера до дома;
  • устанавливается регулятор давления и другие измерительные приборы;
  • производится крепеж-монтаж всей системы;
  • составляется (по желанию клиента) контракт на гарантийное обслуживание.

Таким образом, учитывая сказанное выше, следует заметить, что приобретение газгольдера горизонтального или вертикального типа и его монтаж – это достаточно серьезный шаг к комфортным условиям жизни в частном доме. Поэтому перед его покупкой рекомендуется:

  • изучить отзывы потребителей на просторах Интернета;
  • обратиться за консультацией к специалистам, которые подскажут, исходя из особенностей вашего дома (количество квадратных метров, степень утепленности, число проживающих и тому подобное), необходимый объем, модель и фирму-производителя газгольдера;
  • при выборе компании-продавца ориентироваться на наличие у нее федеральной лицензии на предоставление услуги по установке газгольдеров и монтажу систем автономной газификации.

Смотрите видео, в котором подробно показаны этапы монтажа вертикального газгольдера:

Главные фирмы-производители

Сегодня на отечественном рынке можно приобрести емкости для сжиженного газа различных стран – Италии, Польши, Болгарии, России.

Среди главных производителей вертикальных газгольдеров можно отметить две иностранные компании:

  • итальянская фирма Antonio Merloni;

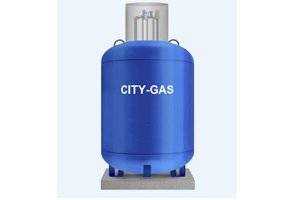

  • болгарская фирма CITI GAS.

При общепринятых, но немного различающихся объемах, их продукция отличается цветом окраски емкости и фирменным обозначением на ней.

Так, например, итальянские газгольдеры имеют зеленый цвет, а на газгольдерах болгарской компании синего цвета указаны буквенное название фирмы — city gas и объем (2700, 4800 и 6400 литров – основная линейка газгольдеров вертикального типа).

Понятие газгольдера для частного дома

Газгольдер — это удобная и безопасная система для снабжения дома газом.

Обеспечить коттедж газом помогают специальные резервуары.

Предназначение

Не всегда возможно подсоединиться к центральной магистрали. Эту проблему решают газгольдеры — большие емкости для содержания сжиженного топлива под давлением.

Устройство

Газгольдер представляет собой резервуар из набора стальных листов, обработанных антикоррозионным укрепляющим составом. Общая толщина стенки хранилища составляет не менее 5,5-6 мм.

Учитывая необходимость заглубления емкости из-за климатических условий, подземная емкость снабжена длинной горловиной.

Регулировку давления газа осуществляет редуктор. К нему подсоединяется трубопровод для последующей подачи топлива в котел.

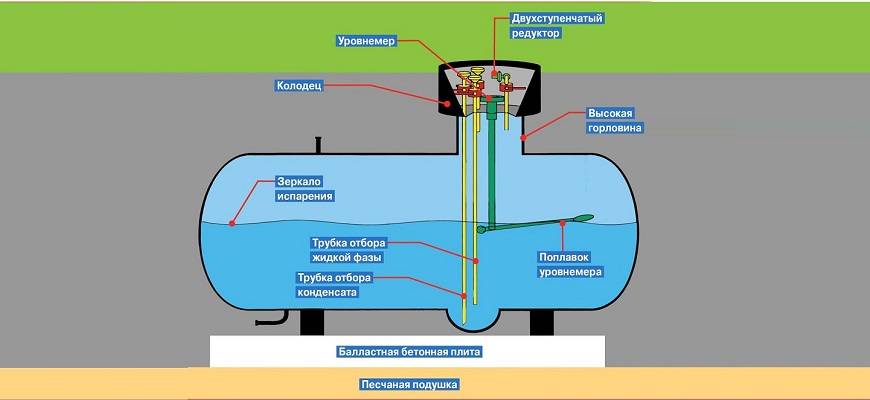

Устройство газгольдера для частного дома.

Учет давления и уровня газа производят приборы контроля, расположенные на крышке горловины или корпусе резервуара.

Кроме перечисленных общих элементов газгольдера, могут быть и другие составляющие в зависимости от марки и типа оборудования.

Принцип работы

Резервуар заполняют жидким газом на 85% от его общей емкости. Это делает специальный автотранспорт. Топливо сжижают для удобства транспортировки и хранения — ведь при переходе в жидкое состояние объем газа уменьшается в 600 раз.

Поскольку газгольдер заполняют газом на 85%, его верхняя незаполненная часть служит испарителем, в котором образуется газообразная фракция. Через редуктор, понижающий давление, топливо по трубам поступает к котлу.

Преимущества

С помощью газгольдера можно отапливать дом, нагревать воду и готовить еду. Газовый котел намного выгоднее электрического и тем более твердотопливного.

Использование хранилища отличается многими достоинствами:

  1. Автономность. Собственник этого оборудования не зависит от давления в магистральном трубопроводе, аварий и других обстоятельств.
  2. Экологичность. В процессе обогрева не производится никаких продуктов горения.
  3. Безопасность. Резервуар находится вне дома, поэтому даже утечка топлива не вызовет никаких последствий — газ просто развеется в воздухе.

Порядок заправки хранилища

Современные газгольдеры требуют заправки 1-3 раза в год в зависимости от объема цистерны и расхода топлива. Сам процесс пополнения ресурса выглядит следующим образом:

  • Выбирается сезон. Лучше делать это в весенне-летнее время, когда расход газа снижается, что существенно отражается на цене топлива и его доставке.
  • Подготовительный этап. Оптимально заправлять цистерну, когда в ней остается 25-30% газовой смеси. Перед тем как выполнять процедуру, нужно зафиксировать показатели счётчика. Длительность всего процесса – 30-60 минут. Однако этот период может увеличиться в зависимости от размеров резервуара. Во время заправки запрещается пользоваться открытым огнём (курить, жечь костры и пр.), грубо нарушая правила пожарной безопасности.

Во время заправки нужно соблюдать правила, пренебрежение которыми чревато возникновением аварийных ситуаций и поломкой дорогостоящей техники:

  • Емкость заполняется не более чем на 85%, остальной объем даётся в качестве компенсации на расширение газовзвеси.
  • Заправку можно осуществлять исключительно в утреннее или дневное время.
  • В процессе должны принимать участие не менее двух специалистов.
  • Перед наполнением резервуара автоцистерну обязательно фиксируют стояночным тормозом и деревянными упорами, а также выключают двигатель.
  • Перед началом подачи топлива обязательно проверяют, насколько хорошо закреплен сливной шланг. Для этого используют хомуты, которые должны быть у заправщика. Другие подручные средства для этих целей непригодны и запрещены к эксплуатации.
  • Лица, выполняющие заправку, должны быть облачены в специальную одежду и дополнительные элементы защиты.

Правила и нормы установки

Смонтировать на земельном участке автономную систему подачи газа значительно проще, чем осуществить подведение магистрального газа.

Но любые газовые сети – это объект повышенной опасности и потому монтаж газгольдера, и его использование должны отвечать требованиям нормативных документов, которые действуют на территории нашей страны. Среди этих документов присутствуют такие, как:

  1. СП 62.13330.2011.
  2. Федеральный закон РФ N 123-ФЗ.
  3. СП 31-106-2002.
  4. ПБ 03-576-03.
  5. СП 42-103-2003.
  6. Евростандарт на изготовление резервуаров для хранения сжиженного газа.

Требования к монтажу газгольдера

Участок земли, выделенный под монтаж газгольдера, очищают от растительности, роют котлован и производят его установку. После установки резервуара запрещается укладка над ним тротуарной плитки. Кроме этого, над емкостью нельзя высаживать растения, деревья и кустарники. К нему обеспечивают свободный подъезд автомобиля – заправщика. Иногда емкости для хранения газа вкапывают в грунт вблизи ворот. Современные автомобили заправщики могут подавать газ на расстояние до 40 метров.

Котлован для установки газгольдера начинают копать только после того, как подготовлено техническое задание и чертежи. Минимальная глубина котлована составляет 1,9 метра, ширина равняется 2 м. Глубина залегания емкости зависит от объема резервуара:

  1. Объем 4850 литров – глубина 5 м.
  2. Резервуар на 6400 литров – глубина 7 м.
  3. Емкость на 9200 литров – глубина 10 м.

На дне котлована требуется оформить песчаную подушку. Ее толщина составляет 300 мм. Если в ходе работ выявится то, что в месте установки емкости присутствуют грунтовые воды, то поверх слоя песка укладывают щебень. В соответствии с существующими нормами резервуар устанавливают так, что от поверхности земли, до верхней точки горловины газгольдера было не менее 600 мм. Газгольдер, как правило, устанавливают на предусмотренные заводом-изготовителем ножки, входящие в комплект поставки или, допустим, монтаж на заранее подготовленное бетонное основание с толщиной не менее 160 мм.

После установки газгольдера, пустое пространство вокруг него заполняют песком. Оно будет отводить воду на нижние уровни грунта. Кроме этого, резервуар оснащают электрохимической защитой от коррозии.

Значительно могут упростить жизнь, в части монтажа, наземные емкости или мобильные газгольдеры. Для них не требуется подготовка котлована. Однако у таких резервуаров есть свои минусы.

Размещение газгольдера

Газгольдер должен располагаться не ближе 10 метров от жилого строения, и на удалении 2 метров от заглубленного фундамента любого стороннего сооружения.

Емкость для хранения

Газгольдер – это емкость для хранения газа, а в конкретной ситуации отопления загородного дома – емкость, в которую заливают СУГ, сжиженные углеводородные газы, смесь бутана и пропана. СУГ это совсем не тот газ, который подается к домам по трубам магистрального газопровода – там используется топливо на основе метана.

От обычного газового баллона газгольдер отличается размерами и стационарностью, его устанавливают на участке на несколько десятилетий и периодически заправляют топливом из специальной машины-заправщика. К дому от резервуара (он должен находиться на определенном расстоянии) прокладывается подземный газопровод, по которому испарившийся газ поступает к котлу.

Газгольдеры делают из стали и обрабатывают специальными составами от коррозии. Устройство оснащено датчиками, которые помогают контролировать расход газа и показывают давление в резервуаре.

История газгольдеров началась в 1781 году в лаборатории французского химика Лавуазье. Чтобы хранить газ в своей лаборатории, он сделал прямоугольную емкость на 100 литров, а через несколько лет понял, что газгольдер должен быть цилиндрическим. Дальше газгольдеры применялись в основном в науке, промышленности и городском коммунальном хозяйстве (для газовых фонарей).

С течением времени и развитием науки газгольдеры изменялись, модифицировались и наконец появилась разновидность, которая используется для отопления частных домов. Это цилиндрические резервуары постоянного объема, способные выдерживать большое давление: есть емкости, в которых газ хранят при давлении до 18 атм.

Устройство горловин

На сегодняшний день предлагается три стандарта. Выбор зависит от особенностей грунта, в который будет установлена емкость.

  • Евростандарт . Низкая горловина и мультиклапан (все клапаны на одном патрубке). Для песчаных грунтов с низкими грунтовыми водами и малой глубиной промерзания. Преимущества: стоит недорого. Недостатки: не предназначен для глинистых и насыщенных грунтов.
  • Российский стандарт . Высокая горловина. Для глинистых и обводненных грунтов с большой глубиной промерзания. Преимущества: нет риска затопления. Недостатки: стоит дороже, плюс большие затраты при монтаже.
  • Евростандарт+ . Низкая горловина и высокие патрубки. Преимущества: те же, что и у российского ГОСТа. Недостатки: не подходит для подвижных и пучинистых грунтов, есть риск повреждения патрубков

Расход сжиженного газа на домашнее отопление

Расход газа в системах независимой газификации домов зависит от большого количества самых разных факторов, главными из которых являются такие:

  • желательный режим температур в доме, температура воздуха снаружи и продолжительность периода отопления;
  • площади стен, окон, дверей, потолка и пола. К примеру, чем больше площадь окон, тем больше потери тепла и расход газа котлом;
  • материал и конструкции стен, потолка, пола, дверей, типа пакетов из стекла в окнах. К примеру, чем потолще стены, тем лучше их свойства теплоизоляции. Теплопотери через деревянные стены меньше, чем через стены из кирпича при их равной толщине, а двойной стеклопакет обеспечивает большую энергетическая эффективность если сравнивать с однокамерным;
  • режим проживания (постоянный или по выходным и праздничным дням);
  • кол-во жильцов. Данный момент определяет расход газа чтобы приготовить пищу и приготовление горячей воды для системы ГВС;
  • наличие бассейна;
  • работа дополнительного газоиспользующего оборудования (газовый генератор, уличные ИК обогреватели и т. д.).

Калькулятор для оценки затрат на теплоснабжение

Калькулятор позволяет высчитать достаточную мощность котла и сопоставить издержки на домашнее отопление сетевым газом, сжиженным газом из газгольдера, дизельным топливом (соляркой) и электротоком.

В расчетах употреблены следующие данные:

  • длительность отопительного периода — 5256 ч;
  • длительность непостоянного проживания (лето и выходные 130 дней) — 3120 ч;
  • температура в среднем за период отопления — минус 2,2°C;
  • температура окружающей среды наиболее холодной пятидневки в Петербурге — минус 26°C;
  • температура грунта под домом в период отопления — 5°C;
  • пониженная домашняя температура при отсутствии человека — 8°C;
  • утепление перекрытия чердака — слой минеральные ваты плотностью 50 кг/м? толщиной 200 мм.

Качественный газ — меньше издержки

Стоимость заправки газгольдера

Своевременная заправка газгольдеров высококачественным киришским газом по добропорядочной цене «из первых рук» — это гарантия хорошей работы системы независимого газоснабжения и долгосрочного партнерства с нашими заказчиками.

Заправка газгольдера высококачественным газом — это не только залог работы без разных перебоев системы независимого газоснабжения, но и уютная работа системы отопления зимой. Для того чтобы котел на газе не останавливался, а аварийный газовый электрический генератор надежно запускался, нужно не забывать несколько основных правил.
