Что такое одноконтурный котел
Многие пользователи не понимают разницы между двухконтурными и одноконтурными котлами, а она существенная. Так, настенные газовые котлы для отопления одноконтурные имеют следующие особенности:
- Они дешевле двухконтурных, однако потребуется докупать бойлер, если вы хотите нагреть воду в системе ГВС. Соответственно, одноконтурные газовые котлы дают лишь условную экономию.
- В бойлере нагревается вся вода, что позволяет использовать её в различных системах обшивки котла и без ограничения.
- Бойлер можно подключить к общей циркуляции, соответственно, из открытого крана сразу будет течь горячая вода.
- При сопоставимой стоимости, котел отопления газовый одноконтурный потребует больших затрат по времени на монтаж всей системы.
- Если у вас отопительная система старого типа, то можно спокойно приобрести дешёвые настенные отопители с прочными чугунными теплообменниками. Но стоит побеспокоиться о термоизоляции и установке огнестойких стен в котельной.
- При сильной нагрузке одноконтурные газовые котлы отопления не способны долго сохранять установленную температуру, из-за чего появляются так называемые «дыры» в теплопередаче и происходят существенные потери тепла.
Если вы готовы ко всем этим недостаткам и нюансам монтажа, то следует подробнее рассмотреть, каким образом котёл вообще работает, и каких подводных камней стоит ожидать владельцу.
Схема обвязки одноконтурного газового котла
Наиболее распространённые схемы обвязки таких модификаций котлоагрегатов: с естественной и с принудительным движением воды в греющем контуре.
Они применимы, как для напольных одноконтурных, так и настенных модификаций. В настоящее время часто применяют схему обвязки одноконтурного агрегата с внешним теплообменником.
Схема обвязки без бойлера
В устройстве расположены 3 патрубка, с которыми соединяют:
- газовую магистраль;
- подающий трубопровод отопительного контура;
- обратный трубопровод отопительного контура.
Схема одноконтурного устройства, использующего естественную циркуляцию нагреваемой воды, может выполняться энергонезависимой.
В группу безопасности включается расширительный бачок, сбросной клапан и воздушники. Перед теплообменным аппаратом устанавливается дренажная линия, чтобы можно было слить теплоноситель в процессе ремонтных работ.
Для того чтобы гарантировать естественное движение греющей среды, устанавливают в верхней зоне отопительного контура расширительный бак.
Отопительные линии трубопроводов прокладываются с уклоном, чтобы горячая вода могла подниматься к баку, а после спуститься к котлу. Перепад по высоте между установленными радиаторами и теплообменниками будет определять рабочий гидравлический напор.
Устройство и принцип действия
Принцип работы одноконтурного газового котла аналогичен функционированию колонки, которая используется для горячего водоснабжения. Разница заключается в том, что котел греет циркулирующий по системе отопления теплоноситель, а не проточную воду.
Схема установки включает в себя следующие элементы:
- камеру сгорания с горелкой;
- первичный теплообменник;
- циркуляционный насос для перекачки теплоносителя;
- воздушный вентилятор;
- 3-ходовой кран;
- системы датчиков;
- электронную управляющую плату.
В рабочей камере сгорает смесь газа и воздуха. Освободившаяся тепловая энергия нагревает через стенки пластинчатого теплообменника циркулирующую жидкость. Она поступает в узел 3-ходового крана, где смешивается с остывшим теплоносителем. Регулируя степень открытия вентиля, можно менять температуру потока, который поступает в отопительную систему.
Для перемещения жидкости предназначен электрический насос. В некоторых моделях теплоноситель движется самостоятельно. Подача воздуха и отвод продуктов сгорания осуществляется вентилятором. Важные параметры системы, такие как давление газа, воды, наличие тяги контролируются датчиками, которые монтированы на важных узлах установки.
При возникновении нештатной ситуации (прекращение подачи топлива, появление проблем с насосом) информация поступает на плату управления. Сведения о мелких сбоях отображаются на дисплее. Если неполадки критические, работа установки блокируется до устранения проблемы.
Двухконтурные газовые котлы отопления
Перейдем к двухконтурным котлам – устройствам, которые идеально подойдут для тех домовладельцев, которым необходимо одновременно обеспечить не только отопление жилья, но и подачу горячей воды.
Самый лучший двухконтурный газовый котел — BUDERUS Logano G125-32 WS
В плане КПД лучшим из представленных на рынке двухконтурных котлов лучшим является Logano G125-32, его КПД за отопительный сезон составляет 96%, что недостижимо для устройств конкурентов. В плане надежности данная модель также является одним из лидеров – G125 сравнительно новая модель, но, по отзывам владельцев можно судить, что никаких проблем при её эксплуатации не возникает.
Достоинства Logano G125-32WS:
- Возможность эксплуатации устройства, как на газе, так и на дизельном топливе;
- Минимальная шумность котла в работе благодаря оптимизации количества подаваемого в систему воздуха;
- Удобная управляющая панель комбинированного механически-электронного типа;
- Возможность комплектации устройства расширяющими функциональность модулями.
У Logano G125 недостатков, как таковых нет, а учитывая его умеренную стоимость, данное устройство можно уверенно рассматривать как лучший двухконтурный газовый котел для отопления частного дома.
Самый надежный газовый двухконтурный котел — BAXI SLIM 2,230
Именно благодаря надежности и выносливости своего оборудования итальянская компания Baxi приобрела всемирное признание. Baxi Slim 2.230 – самый надежный газовый котел, который обладает целым рядом электронных систем защиты, значительно продляющих ресурс работы устройства.
Преимущества Baxi Slim 2.230
- Наличие автоматической системы самодиагностики, термостата, и систем защиты от промерзания, уменьшения давления и блокировки насоса;
- Оптимальная мощность для обогрева частных домов средних размеров – 22.1 кВт;
- Возможность подключения к устройства к системам теплого пола;
- Три встроенных циркуляционных насоса от компании Grundfos;
Продуктивность ГВС у данной модели составляет 12 л/мин, чего вполне достаточно для небольшой семьи из 3-4 человек. Если вы ищите двухконтурный отопительный газовый котел для дачи либо дома, с оптимальным соотношением цены и качества, то Baxi SLIM 2.230 – лучший вариант.
Требования к месту расположения такого котла
Котельная должна соответствовать всем стандартам противопожарной безопасности и иметь хорошую вытяжку. Также дымоход должен быть прямым – вертикальным, без отклонения в стороны. Не стоит сооружать пристройку из горючих материалов, но если это всё же необходимо для эстетики здания, то позаботьтесь о покрытии стенок. Специальные материалы могут повысить порог горючести даже обычной древесины.
Также в пристройке должно быть достаточно места для свободного обслуживания котла. А в зоне 1 на 2 на 1 метр от него не должно находиться никаких легковоспламеняющихся предметов. Подробнее технику безопасности вам обязан рассказать специалист, которого вы наймёте для монтажа.
Преимущества и недостатки оборудования
Обе разновидности газовых котлов отличаются простотой в управлении, эффективностью и долговечностью. А еще они обладают привлекательным внешним видом.
Конструкция каждого вида газового котла разработана с целью удовлетворить потребности различных категорий пользователей, что наглядно демонстрируют их достоинства и недостатки. А также они дают возможность разобраться в отличиях одноконтурного газового котла от его двухконтурного аналога, помогая потенциальному покупателю сделать правильный выбор.
Плюсы и минусы одноконтурных агрегатов
Такие изделия способны обеспечить стабильный обогрев помещений любой площади, этажности, удаленности от теплообменника.
А, кроме того, одноконтурные котлы:
- более надежны, чем их двухконтурные аналоги, конструкция которых более сложная, что и приводит к несколько большему количеству поломок;
- проще в обслуживании, что также вызвано конструктивными особенностями;
- дешевле.
Важным преимуществом является и то, что одноконтурные агрегаты могут стать базой для подключения другого оборудования. Что позволит расширить их функциональность и повысить комфортность проживания.
Всегда следует помнить о том, что при необходимости обеспечить в помещениях горячее водоснабжение вместе с одноконтурным котлом придется покупать накопительный бойлер. А это приведет к немалым дополнительным расходам. А еще комплект перечисленного оборудования займет немало места, что может быть критичным для небольших квартир
Подключение накопительных бойлеров позволит обеспечить помещения горячим водоснабжением. Причем вода в любой момент будет подаваться горячей, чего не всегда можно добиться от двухконтурных аналогов
У такой разновидности оборудования при отсутствии необходимости в горячем водоснабжении ярко выраженных недочетов нет. Но в противном случае сразу же сказывается отсутствие универсальности. Которая приводит к необходимости покупки дополнительного электронагревательного прибора.
В результате его совместная эксплуатация с одноконтурным котлом приводит к:
- большим затратам на покупку, монтаж, обслуживание;
- ограниченному объему воды для бытовых нужд – для совместного использования с одноконтурными агрегатами чаще всего покупаются бойлеры, поэтому может возникнуть вопрос о рациональном расходе воды, объем которой зависит от вместительности накопителя;
- большей нагрузке на проводку.
Последний недостаток актуальный в случаях, если в доме или квартире старая проводка или параллельно используется мощное электротехническое оборудование. Так, может понадобиться модернизация электропроводки и подбор кабеля большего сечения.
Следует знать и о том, что комплект из одноконтурного котла и бойлера занимает ощутимо больше места, чем один двухконтурный котел. И при ограниченном пространстве это может быть существенным недостатком.
Достоинства и недостатки двухконтурных котлов
Агрегаты, которые относятся к указанному виду с некоторыми ограничениями, но все же способны обеспечивать горячей водой сразу две системы (отопления, горячего водоснабжения). А также они занимают меньше места, чем их аналоги с бойлерами. В результате двухконтурные котлы более удобные при использовании.
Обе разновидности газовых котлов отличаются простотой в управлении, эффективностью и долговечностью. А еще они обладают привлекательным внешним видом
Кроме того, конкурентная борьба производителей привела к тому, что разница в стоимости обоих разновидностей агрегатов постепенно нивелируется.
Поэтому сегодня можно найти двухконтурный котел цена которого превышает аналогичный показатель одноконтурного изделия незначительно. Что в ряде случаев также можно считать преимуществом.
Если говорить о минусах двухконтурных котлов, то самым важным считается невозможность моментально обеспечить горячей водой одинаковой температуры все точки водопотребления в доме или квартире.
Так, в их теплообменниках нагревается такое количество воды, которое нужно прямо сейчас. То есть запас не создается. В результате температура воды может отличаться от ожидаемой или меняться по ходу ее использования. Так случается при изменении давления, напора, к примеру, после открытия/закрытия второго крана.
При использовании двухконтурного котла нередко температура воды отличается в двух разных точках водозабора — горячая вода может доставляться к нужной точке с опозданием, причем существенным. Что неудобно и приводит к дополнительным расходам
Что касается установки, то монтаж двухконтурных котлов — это более сложная процедура, особенно на стадии проектирования. Так как придется соблюсти многочисленные рекомендации производителя

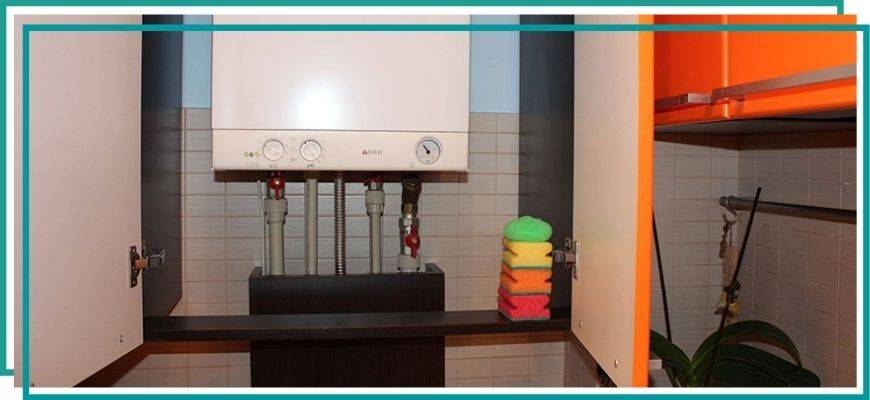

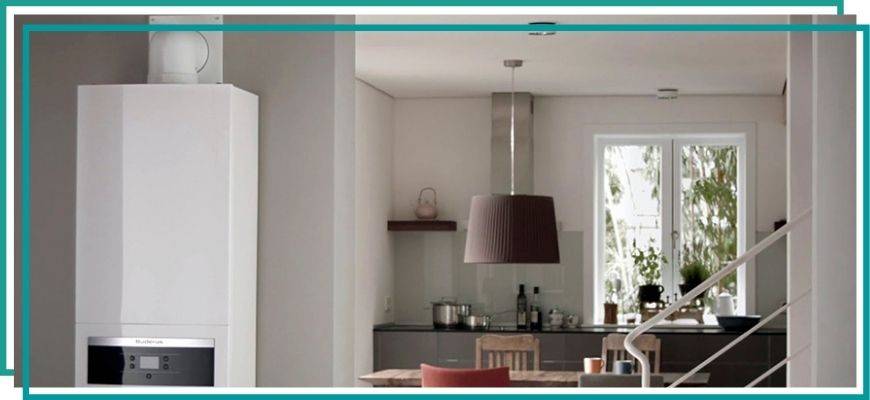

Устройство настенного газового котла
Когда владелец частного дома делает выбор настенного газового котла, он в первую очередь задумывается о том, для каких бытовых нужд он будет использован и какое устройство газового котла необходимо. Дело в том, что для обеспечения обогрева жилых комнат будет достаточно одноконтурной модели теплоагрегата. Но когда требуется помимо теплообеспечения и еще горячее водоснабжение, тогда необходимо приобретать двухконтурный аппарат. Но над проблемой вывода отработанных газов владельцам недвижимости придется задуматься.
Если монтаж настенного газового котла выполняется в уже построенном доме и отсутствует возможность обустроить внутренний дымоход, тогда следует выбирать теплоагрегат с замкнутым контуром. В комплектации от производителей данного оборудования имеется коаксиальная дымовая труба. Нет необходимости проводить ее через весь дом – трубу монтируют в наружной стене, на которой будет установлен газовый прибор. Преимущество таких моделей заключается в том, что в помещении не сжигается кислород и не требуется обустройство принудительной вентиляции.
Домовладельцы могут сэкономить средства на обустройстве дымохода и комплектующих изделиях для него. Кроме этого, компактное современное газовое оборудование идеально впишется в интерьер любого помещения, поскольку настенные агрегаты отличаются небольшими параметрами и достойным дизайном, подтверждением чему является фото. Среди недостатков газовых приборов значится незначительный диапазон мощности. Технические характеристики настенных газовых котлов позволяют использовать их исключительно для обогрева небольших по площади частных домов и квартир, расположенных в многоэтажных зданиях.
Модели котлов, произведенные в последние годы, оснащены электроникой, благодаря чему можно всегда задать требуемый режим работы. Если приостановлена подача газа или электричества, агрегат автоматически отключается. Он начинает вновь работать после возобновления энергоснабжения.
Устройство прибора
Установка состоит из нескольких узлов, обеспечивающих функционирование прибора. Главным компонентами аппарата являются:
- горелка;
- теплообменник;
- рабочая камера;
- узел дымоотвода.
Горелки и их режимы
В газовой горелке происходит образование и сжигание смеси топлива и воздуха. Управление может быть как механическим, так и электронным. В двухконтурных установках используются атмосферные и наддувные горелки. В первом случае воздух попадает в рабочую камеру самостоятельно. Достоинства таких горелок — простота конструкции и отсутствие шума. В наддувных устройствах используется принудительная подача воздушной смеси. Устройства отличаются повышенным КПД. Их применяют преимущественно в производительных отопительных приборах.
В горелке происходит сжигание смеси топлива.
Существует несколько режимов управления пламенем горелки:
- Одноступенчатый - устройство работает постоянно на полную мощность, возможность регулировки пламени не предусмотрена.
- Двухступенчатый — имеются 2 режима. Сначала горелка работает на 100% мощности, при достижении заданного значения температуры производительность снижается на 40-50%. Устройства более экономичны в эксплуатации.
- Модулируемый — позволяет плавно регулировать мощность установки в широком диапазоне. Конструкция позволяет уменьшить расход топлива.
Теплообменники
В газовых приборах получили распространение 2 разновидности теплообменников:
- Битермический. Он выполнен по коаксиальному принципу. В наружной трубе нагревается теплоноситель для отопительного контура, во внутренней — вода для ГВС.
- Узел, состоящий из 2 отдельных частей. Первичный теплообменник представляет собой трубу с ребрами. Здесь нагревается вода, поступающая в систему отопления. Вторичный теплообменник пластинчатого типа используется для получения горячей воды, поступающей потребителю для бытового применения.
Камера сгорания и дымоотводная система
Рабочие камеры в газовых агрегатах делятся на 2 разновидности:
- открытые, или атмосферные;
- закрытые.
Дымоотводная система применяется для отстранения продуктов сгорания.
В первом случае воздух поступает в установку за счет естественной тяги. Открытые камеры используются в аппаратах малой мощности. Они требуют обеспечения вентиляции помещения. Лучше всего такие котлы подойдут для коттеджа и загородного дома небольшой площади.
В закрытых камерах сгорания воздух нагнетается вентилятором. Такое решение позволяет увеличить эффективность и КПД оборудования. Эти устройства можно использовать в квартирах, помещениях средней и большой площади.
Технические характеристики
Точных и даже усреднённых характеристик одноконтурных котлов не существует, всё зависит исключительно от выбранной модели, честности производителя и прочих неподконтрольных покупателю факторов. Но на бренде экономить всё же не стоит, ведь зачастую китайская техника выдаёт на 10-20 процентов меньше заявленной мощности, в то время как немецкая, пусть и стоит дороже, но даже имеет некоторый запас. Именно этот запас и будет необходим при сильной нагрузке, дабы не создавались «пустые пятна» в отоплении, а температура помещения оставалась стабильной.
К тому же большинство предпочитает именно настенные котлы, занимающие куда меньше места, и, до определённой отметки, не требующие отдельных помещений. Такое небольшое отопление обычно вешается на кухне, но при этом следует соблюдать все вышеописанные правила безопасности и обеспечить свободный доступ к обслуживанию котла. А это по 1 метру чистого пространства сбоку и 2 перед устройством.
Многие пользователи выбирают именно одноконтурную автономную систему отопления из-за следующих достоинств:
- Экономности, ведь основные ресурсы потребляет бойлер, а ему их нужно чуть ли не в 2 раза меньше, чем двухконтурным котлам.
- Практичность использования.
- Простота настройки и управления. Но этот плюс опционален и зависит от выбора всё той же марки и версии устройства.
Подобные котлы предпочитают устанавливать в помещениях, где уже есть горячее водоснабжение, например, в бойлерной. И там они подходят наилучшим образом, ведь докупать ничего не нужно, а занимает такая система отопления совсем немного места. Однако покупать для двухэтажных частных домов и многоквартирных зданий одноконтурные котлы бессмысленно.
В основном, они эффективны в квартирах. Ситуацию, конечно, исправит вспомогательный теплообменник на бойлере, но все равно для крупных зданий такой тип автономного отопления не подойдёт.
Лучшие зарубежные котлы
Импортное газовое оборудование характеризуется надежностью, долговечностью и экономичным расходом топлива.

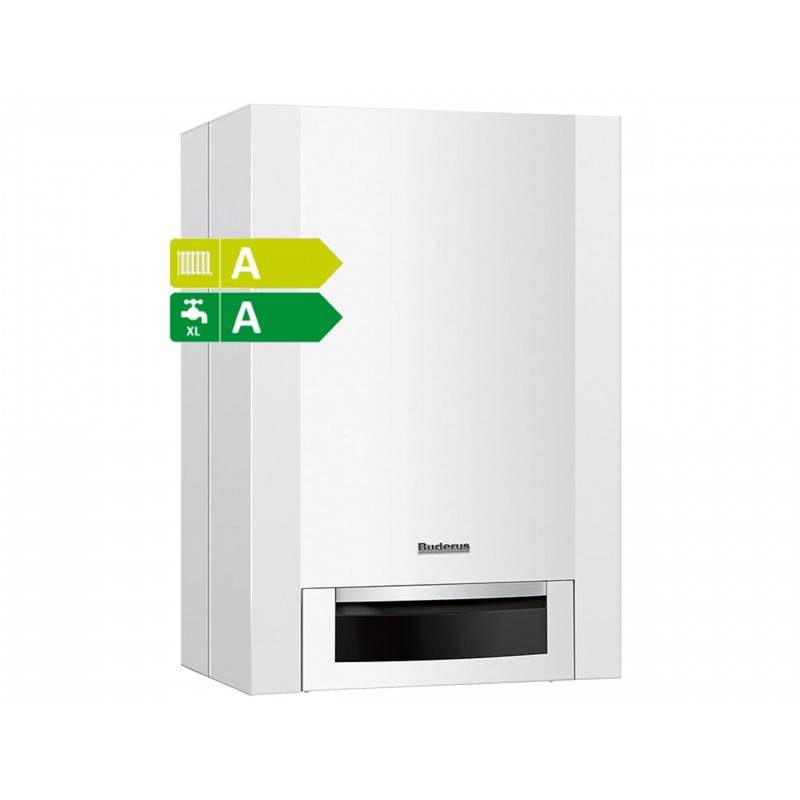

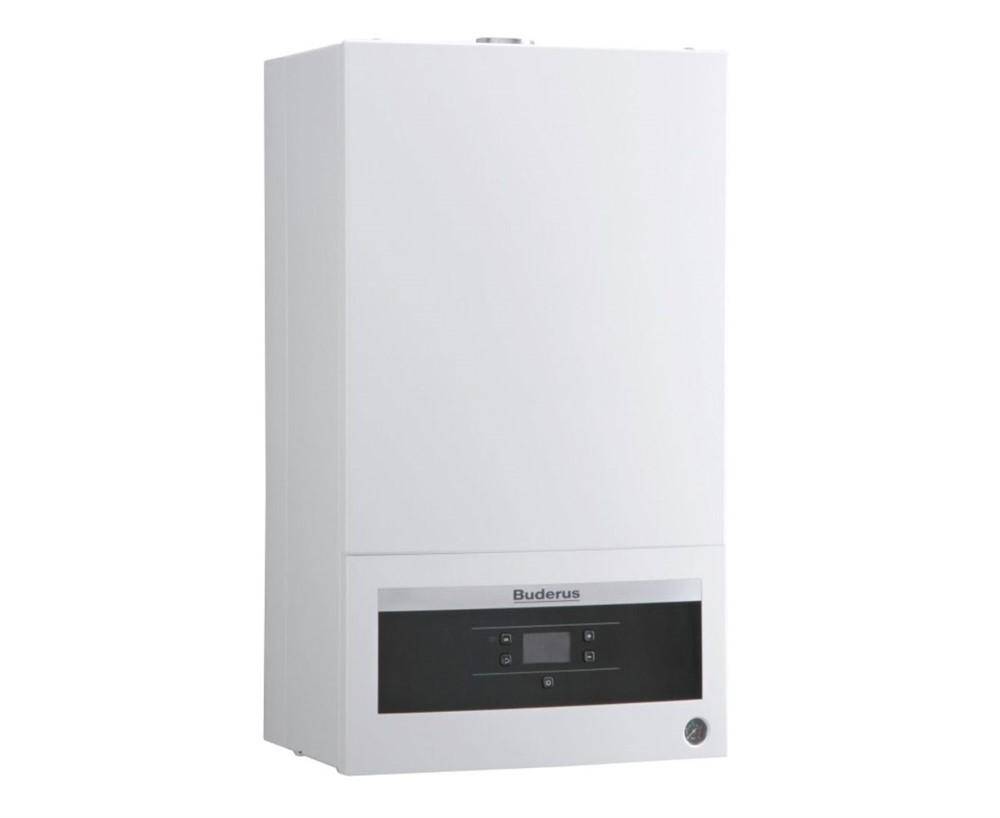

Buderus logamax u072 18
Газовый котел настенного крепления мощностью 18 кВт способен отопить площадь до 240 кв. м.
Горелка может работать на природном и сжиженном газе, оснащена функцией модуляции пламени. При подключении бойлера косвенного нагрева модель можно использовать для горячего водоснабжения. Для управления предназначен информативный жидкокристаллический дисплей. Безопасная эксплуатация обеспечивается защитой от замерзания, датчиком пламени, ограничителем температуры.
Baxi luna 3 1 310 fi
Котел навесного типа мощностью 31 кВт. может обогреть помещение до 300 кв. м. Изделие характеризуется надежной конструкцией, высоким КПД, адаптировано к отечественным условиям эксплуатации.
Vaillant turbotec plus vu 122 3 5
Аппарат мощностью 12 кВт справится с обогревом площади до 90 кв. м. Устройство предназначено для настенного крепления. Для обеспечения подачи воздуха предусмотрен электровентилятор. Циркуляционный водяной насос отвечает за прокачку теплоносителя. В состав системы безопасности входят датчики замерзания, нарушения циркуляции воды, задувания пламени, отключения электричества. Дисплей с подсветкой позволяет пользователю легко управлять работой установки.

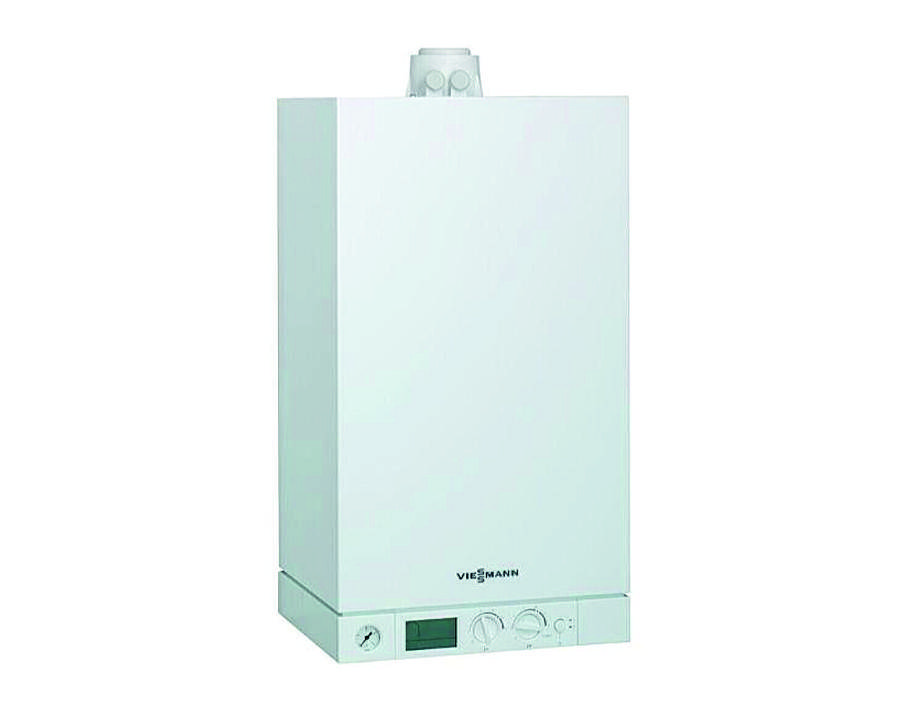

Viessmann vitopend 100 w a1hb002
Отопительный прибор пригоден для отопления помещения до 300 кв. м. Изделие имеет настенный тип крепления. Для обеспечения функционирования отопительного контура предусмотрен циркуляционный насос для перекачивания теплоносителя, а также расширительный бачок на 10 л. За бесперебойную работу аппарата отвечает мощная программа самодиагностики, позволяющая локализовать проблему в функционировании системы. Имеется защита от замерзания и перегрева. Горелка снабжена режимом модуляции пламени.

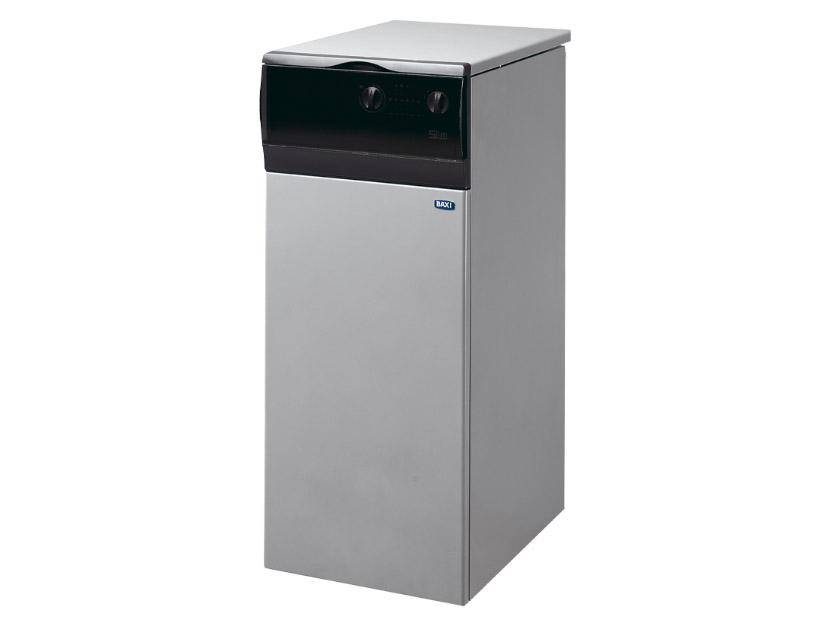

Baxi slim 1 230 in
Установка напольного типа имеет мощность 22 кВт. Она способна отапливать помещение до 250 кв. м. Первичный теплообменник выполнен из чугуна, что повышает долговечность прибора. Установка способна работать на сжиженном и природном газе. Система управления – электронная. Имеется режим модуляции пламени. Производитель предусмотрел комплекс мероприятий для обеспечения безопасности установки, включая защиту от перегрева, блокировки насоса и замерзания.

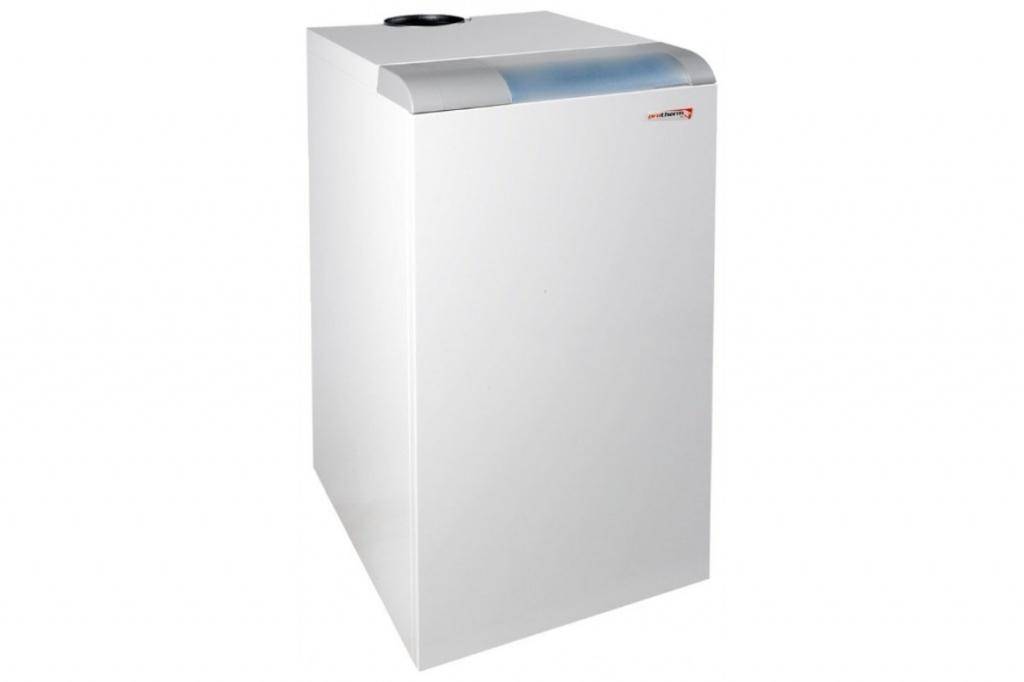

Mora top sa 60
Напольный газовый котел предназначен для отопления жилых и нежилых помещений площадью до 500 кв. м. Чугунный теплообменник из 7 секций обеспечивает эффективный нагрев теплоносителя. Горелка из нержавеющей стали способна работать при низком давлении топлива. Аппарат отличается надежностью и удобством управления. Предусмотрены индикация включения, автоподжиг, электронная система контроля.
Neva lux 8618
Установка для настенного монтажа мощностью 18 кВт подойдет для отопления площади до 180 кв. м. Модель характеризуется экономичностью и эффективностью. Благодаря компактности и привлекательному дизайну, впишется в любое помещение.
Предусмотрена многоуровневая система безопасности. Циркуляция теплоносителя обеспечивается водяным насосом.
Первичный теплообменник изготавливается из меди. Имеется возможность подключить бойлер косвенного нагрева и выносной комнатный термостат. Установка может работать на сжиженном газе.
Устройство одноконтурных газовых котлов
Принципиальное устройство газовых агрегатов однотипны и довольно консервативны, поскольку их главные элементы остаются неизменными на протяжении нескольких десятков лет:
- Топка или камера сгорания, в которой при сжигании происходит химическое превращение газа в тепловую энергию.
- Горелочное устройство, обычно прямоугольной формы, выполняет функцию создания газовоздушной смеси и ее розжиг, а также способствует равномерному распределению пламени по камере сгорания.
- Теплообменный аппарат — служит для протекания процесса теплопередачи от продуктов сгорания теплоносителю.
- Система дымоотвода — несет ответственность за удаление продуктов сгорания газа в атмосферу.
Несмотря на то, что конструктивно одноконтурные газовые котлы отопления предназначены для отопления, в последних модификациях предусмотрены спецальные патрубки для подключения внешнего бойлера ГВС косвенного нагрева.
Принцип работы
Работа одноконтурного котла происходит при подаче газа на горелочное устройство, где запальником осуществляется автоматический розжиг газовоздушной смеси.
В процессе сгорания газа образуются горячие дымовые продукты горения, которые омывают поверхности нагрева отопительного теплообменника. Тепло за счет конвекции и теплопередачи передается теплоносителю, который поступает в котел из обратного холодного контура теплоснабжения.
Нагретая сетевая вода поступает в подающий трубопровод и циркуляционным насосом или при помощи естественной циркуляции поступает в приборы отопления, установленные в помещении.
Благодаря конвекции, тепло от горячей воды в батареях передается внутреннему воздуху. Остывший теплоноситель возвращается по обратной магистрали в котел для следующего цикла нагрева.
Запальник работает постоянно и греет термопару системы безопасности и регулирования котла, которая управляет работой газового клапана. Холодные дымовые газы, после того как максимально отдадут свою температуру в котловом теплообменнике, поступают через газоотводные каналы в дымовую трубу и далее выбрасываются в атмосферу.
Движение уходящих газов происходит естественным путем: в топках открытого типа — за счет разности температур горячего и холодного потоков, либо принудительно в закрытых топках, благодаря созданию воздушным вентилятором аэродинамического напора в топочной камере.
