Отопительно-варочные печи своими руками: виды, советы по выбору, пошаговая инструкция по установке

О проблемах

Иногда уже после установки печи возникают проблемы. Например:

  1. Конструкция «завалилась» набок. Значит, фундамент недостаточно просох. Это большая неприятность. Печь придется разбирать и собирать заново.
  2. Лежанка не греется. Значит, неправильно смонтирована система воздушного обмена внутри печи. Вероятно, печь придется демонтировать и проверять по схеме, все ли выполнено в строгом соответствии с ней.
  3. Не греет плита или духовой шкаф, значит, открытый огонь слишком удален от них из-за большого количество рядов. Их нужно уменьшать, для этого — разбирать систему.
  4. Дым остается в помещении — не функционирует дымоход и труба. Этот вопрос нужно решать срочно, чтобы избежать несчастного случая. Печь разбирают и проверяют на соответствие схеме. Дымоход может быть очень узким, иногда ему требуется расширение.
  5. Печь очень быстро нагревается и быстро остывает. Возможно, выбран неправильный и некачественный кирпич, который не соответствует государственному стандарту. Чтобы решить проблему, придется всю работу переделывать.

Не допускайте эксплуатации печного сооружения, если агрегат функционирует неправильно. Лучше потратить время и переделать, чем пострадать от угарного газа или слабой топки.

Этапы строительства

Фундамент для двухэтажной печи

Первое, с чего начинается работа — проведение разметки для закладки основы

При этом важно помнить, размеры фундаменты в любом случае должны быть больше самого основания. Для обустройства конструкции понадобится следующее:

  • фанера для постройки опалубки;
  • песок и цемент;
  • арматура;
  • щебень;
  • гидроизоляционный лист (желательно из рубероида).

Этапы работы:

  • Подготовить место для фундамента, выпилить часть досок пола если это необходимо.
  • Убедиться, что будущая конструкция не будет упираться в несущие балки потолка, иначе придется менять схему верха.
  • Вырывается котлован с учетом плана работ.
  • Засыпается на дно щебень с песком, состав утрамбовывается.
  • Обустраивается каркас опалубки, чтобы бетон не вытекал за стенки.
  • Устанавливается армирующая сетка. Арматура для двухэтажной печи делается боле крепкой, чем для обычной.
  • Заливается раствор из бетона и оставляется для высыхания на несколько дней.

Схема кладки

После того как фундамент будет готов можно приступать к закладке основания. Порядовка выполняется строго по схеме и включает такие этапы:

  1. Отмечается порядок закладки первого ряда на листе гидроизоляции.
  2. Замешивается раствор для работы.

Далее строятся ряды:

№ рядаВыполнение работ
1Выкладывание без использования глиняной смеси, чтобы понять дальнейшую схему действий
2Монтировка поддувала с использованием проволоки
3Формирование топочной камеры
4Выкладка асбестовых полос по боковым отверстиям камеры топки для дальнейшей установки колосниковой решетки
5Установка топочной дверки, аналогичной, как и поддувальная
7—10Стандартная схема укладки
11Монтировка варочной панели, установка металлических уголков
12—16Формирование варочной камеры
17—19Выкладывание сплошными кирпичными рядами линии, формирование места для дымохода
20—22Установка уголков, фиксирование дверок для очистительной камеры
23—24Подъем бортиков сушильной камеры
25—30Закладка идет без изменений, формируются задвижки
31—38Формирование каналов для дымоотвода, расширение кладки и подведение к потолку

Следующие этапы касаются стройки на втором этаже:

  1. Начиная с 1 и по 26-й ряд используется стандартная схема работы.
  2. Формированием задвижки заканчивается 27-й этап. И вплоть до 31 все идет по плану.
  3. Началом трубы дымоотвода считаются 31 и 32 ряды.

Нестандартные модификации

Печи бывают нестандартных конструкций. Для их обустройства в обязательном порядке требуется составление чертежа. Сегодня можно построить отопительный прибор длительного горения. По своей конструкции они бывают камерными и шахтными.

Варочная печь с большой каминной дверцей: Для строительства используют металл или кирпич. Шахтные модификации обладают повышенной мощностью. Они более надежные и функциональные в плане использования. Единственный недостаток — возникновение трудностей при строительстве варочной поверхности. В результате этого снижается коэффициент полезного действия.

Шахтные рекомендуется строить только для отопления помещений. Камерные же конструкции обладают двухступенчатым сгоранием топлива. В отличие от шахтных, предел регулировки мощности в несколько раз ниже. Но после обустройства варочной панели коэффициент полезного действия не уменьшается.

В домах можно построить еще один нестандартный вариант — медленного принципа действия. Они будут выполнять только функцию варки. Их часто используют туристы во время похода. Рядом с ней можно согреться, но печь неспособна обогреть большое помещение.

Представленные мини-печи отличаются небольшим весом, удобным и быстрым розжигом топлива. Для работы можно использовать и сырые дрова. На рынке представлены конструкции современного и советского образца. Последние модификации работают исключительно на сухом горючем. Пользователи смогут готовить первые блюда на основе концентрата.

Печь в садоводстве:

Конструкция и принцип работы

Классическая «шведка» — это симбиоз двух отопителей: традиционной кухонной плиты и несколько расширенной «голландки» — простой печи канального типа. Непременный атрибут сооружения – духовка, расположенная рядом с топливником.

Как работает шведская печка:

  1. Горящее в топке пламя нагревает непосредственно варочную плиту. Находящийся рядом духовой шкаф отделен стенкой в четверть или полкирпича, поэтому получает тепло от жара топки и дымовых газов.
  2. Раскаленные продукты горения омывают корпус духовки сверху и сзади, затем под воздействием естественной тяги дымохода опускаются в нижнюю зону, где расположен выходной канал.
  3. Сквозь указанный проем горячие газы покидают варочную секцию и проникают внутрь отопительного щитка, состоящего из 3—4 вертикальных каналов. Двигаясь по дымооборотам, продукты горения разогревают кирпичные стенки, затем уходят на улицу через дымоотводную трубу.
  4. Над варочной нишей предусмотрен сушильный шкаф с печурками, обогреваемый снизу плитой, сзади – системой каналов.

Примечание. Существуют печи с горизонтальными газоходами, но из-за накопления сажи подобные конструкции применяются реже.

Камера сгорания «шведки» вместе с духовкой образует мини-колпак, поскольку выходной горизонтальный канал находится внизу. По пути к отверстию нагретые газы отдают большое количество теплоты чугунной крышке плиты и металлическим стенкам духовки. Благодаря такому устройству «шведка» мало уступает по эффективности русской печи, зато более компактна и проста в исполнении.

LiveInternetLiveInternet

  • Регистрация
  • Вход

—Рубрики

  • Рукоделие (673)
  • БИСЕР (193)
  • ШИТЬЕ (108)
  • букеты из конфет (63)
  • Мыловарение (27)
  • Обереги (24)
  • ВАЛЕНТИНКИ (23)
  • УПАКОВКА ПОДАРКОВ (11)
  • Открытки своими руками (6)
  • Новый год (3)
  • РИСОВАНИЕ (1)
  • ЗДОРОВЬЕ (567)
  • НАТУРАЛЬНАЯ КОСМЕТИКА (212)
  • Упражнения для лица (17)
  • КУЛИНАРИЯ (562)
  • УКРАШЕНИЕ БЛЮД (57)
  • мультиварка (45)
  • ПОСТНЫЕ БЛЮДА (44)
  • САЛАТЫ (38)
  • ВЯЗАНИЕ (467)
  • КРЮЧЕК (10)
  • сумки (2)
  • ДЛЯ ДОМА (332)
  • Сад, огород,дача (117)
  • полезные советы (78)
  • СИСТЕМА ФЛАЙ ЛЕДИ (4)
  • Фен Шуй (1)
  • ВЫПЕЧКА (318)
  • ТОРТЫ (121)
  • ВЫШИВКА (219)
  • цвета мулине (2)
  • СТИХИ ДЛЯ ДУШИ (165)
  • Моя Украина (121)
  • похудение спорт (164)
  • ПЛЕЕР (100)
  • ЗАГОТОВКИ (57)
  • Психология (38)
  • СЛАДОСТИ (38)
  • ПОМОЩЬ ПО ОФОРМЛЕНИЮ ДНЕВНИКА (31)
  • ПРИВЛЕЧЕНИЕ ДЕНЕГ (23)
  • БЛЮДА ИЗ ОВОЩЕЙ (20)
  • САЛАТЫ (16)
  • СТИЛЬ БОХО (9)
  • ПРИЧЕСКИ (6)
  • Торты без выпечки (5)
  • Симорон (5)
  • Английский язык (4)
  • маникюр (4)
  • РАЗГОВОРНИКИ (3)
  • Значение имен (2)
  • Разное (2)
  • поздравления (2)
  • МУЗЫКА ДЛЯ ДУШИ (2)
  • Одесса (1)
  • РЕМОНТ СВОИМИ РУКАМИ (1)

—Музыка

Все (93)

—Поиск по дневнику

Все (45)

Виды печей на дровах из кирпича

  • Отопительные;
  • Для приготовления пищи (предшественники современных плит);
  • Варочно-отопительные (сочетание двух предыдущих моделей);
  • Специальные (конструкция предназначается для особых нужд – сушка белья и т.д.).

Печь отопительная с духовкой — пошагово

Строительство желательно выполнять в летнее время, при постоянной температуре воздуха.

Для строительства понадобятся: кирпич -220 штук, три дверки для топки (13х13 сантиметров), дверь прочистная (14х14 см), плита чугунная (38х35 см), духовка (32х28х42 см), задвижка (27х13 см), лист асбестоцемента, решетка — колосник (20х30 см), полоса стали толщиной 4 мм (35х25 см).

Инструкция по кладке:

Перед кладкой обязательно строим фундамент. Вид фундамента выбираем после исследования вида почвы и уровня грунтовых вод. Дожидаемся полного затвердевания фундамента и приступаем к строительству.

Распечатываем чертеж, подготавливаем рулетку и строительный уровень. Перед строительством рекомендуется в качестве тренировки выложить печь без раствора, чтобы избежать ошибок в дальнейшем. Ряды будем нумеровать по ходу кладки для удобства. Обязательно используем отвесы и проверяем качество кирпича (отсутствие сколов и трещин). Замачиваем кирпичи в воде.

  1. Первые два ряда выкладываем согласно чертежу, сплошными. Для этого понадобится по 10 кирпичей для каждого ряда.
  2. В третьем ряду производим кладку зольника и установку поддувальной дверцы (крепим ее на проволоку и специальные металлические крепления).
  3. 4: этот ряд строим, сверяясь с порядовкой, наращивая стенки.
  4. 5: строим кирпичное перекрытие над дверцей поддувала, производим укладку решетки колосниковой (не забываем оставить небольшой зазор от металлической решетки колосника до кирпичной кладки, в зазор засыпаем песок).
  5. Далее берем асбестовый шнур и обматываем им рамку топочной дверцы. Производим строительство шестого ряда, зажимая крепление дверцы кирпичами.
  6. Седьмой и восьмой ряд – производим наращивание стенок, соблюдая порядовку, вновь сверяясь с чертежом.
  7. В девятом ряду поверх дверцы топки укладываем кирпичи, создавая перекрытие над ней. В этом ряду начинаем сооружать дымосборник и заканчиваем его к одиннадцатому ряду.
  8. Чтобы разделить зону для варки и канал для отвода дыма, укладываем полосу из стали, которая дополнительно будет поддерживать кирпичи, уложенные на ребро. Закрепляем чугунную варочную панель (ряд номер 12).
  9. С тринадцатого по пятнадцатый ряд выкладываем кирпичики «на ребро». Перекрываем камеру для варки слоем асбестоцемента.
  10. Шестнадцатый ряд – строим дно первого канала, который будет располагаться горизонтально.
  11. В семнадцатом и восемнадцатом рядах ставим дверцу прочистную, наращиваем стенки печи.
  12. Девятнадцатый ряд – перекрываем сверху дверцу кирпичами. Формируем перемычку по центру дымооборота.
  13. Двадцатый ряд согласно чертежу (строим стенки печи, перевязывая предыдущий ряд).
  14. Дальнейшие два ряда (21-22) – это строительство прочистного отверстия и завершение кладки дымооборота.
  15. После этого устанавливаем духовой шкаф, и до 27 ряда производим кладку согласно чертежу. В 27 и 28 рядах оставляем пространство между кирпичами для прочистки печи.
  16. Затем делаем полное перекрытие печи и устанавливаем задвижки (29-31).
  17. С тридцать второго ряда сооружаем дымоход и выводим дымовую трубу на улицу.

Как производить растопку кирпичной печи дровами?

Производим осмотр печи и трубы на предмет трещин. Если они есть, замазываем раствором глины. Чистим печь от продуктов сгорания. Подготавливаем дрова. Прогреваем дымоход. Закладываем дрова в топливник, оставляя приоткрытой дверцу поддувала для доступа воздуха. Для равномерного горения дров ворошим кочергой в процессе их горения. Дозакладку дров оптимально делать после образования первых углей.

Стальные печи

К преимуществу стальных печей можно отнести быстрый нагрев конструкции и помещения, он как только в печи прогорает угль она быстро остывает и помещение стремительно начинает остывать.

Для поддержания температуры необходимо постоянно подбрасывать уголь или дрова в печь.

  • Решить проблему быстрого остывания стальной печи, можно с помощью кирпича.
  • Обложив кирпичом стальную печь, вы значительно увеличите время нагревания помещения. Как известно кирпич еще некоторое время после прогорания дров отдает свое тепло.
  • Некоторые стальные печи оснащены конверсионной системой. Холодный воздух попадает в печь с низу нагреваясь выходит сверху.

В некоторых стальных печах дрова могут гореть на протяжении долгого времени это может быть от 8 до 10 часов. Они тлеют выделяют газ, который так же сгорает образуя тепло. Такой эффект достигается при помощи, встроенной пирролизной камерой.

Отопительная печь с нижним обогревом размером 1290×510 мм

Отопительная печь имеет размеры, мм: 1290x510x2310 (см. рис. 6).

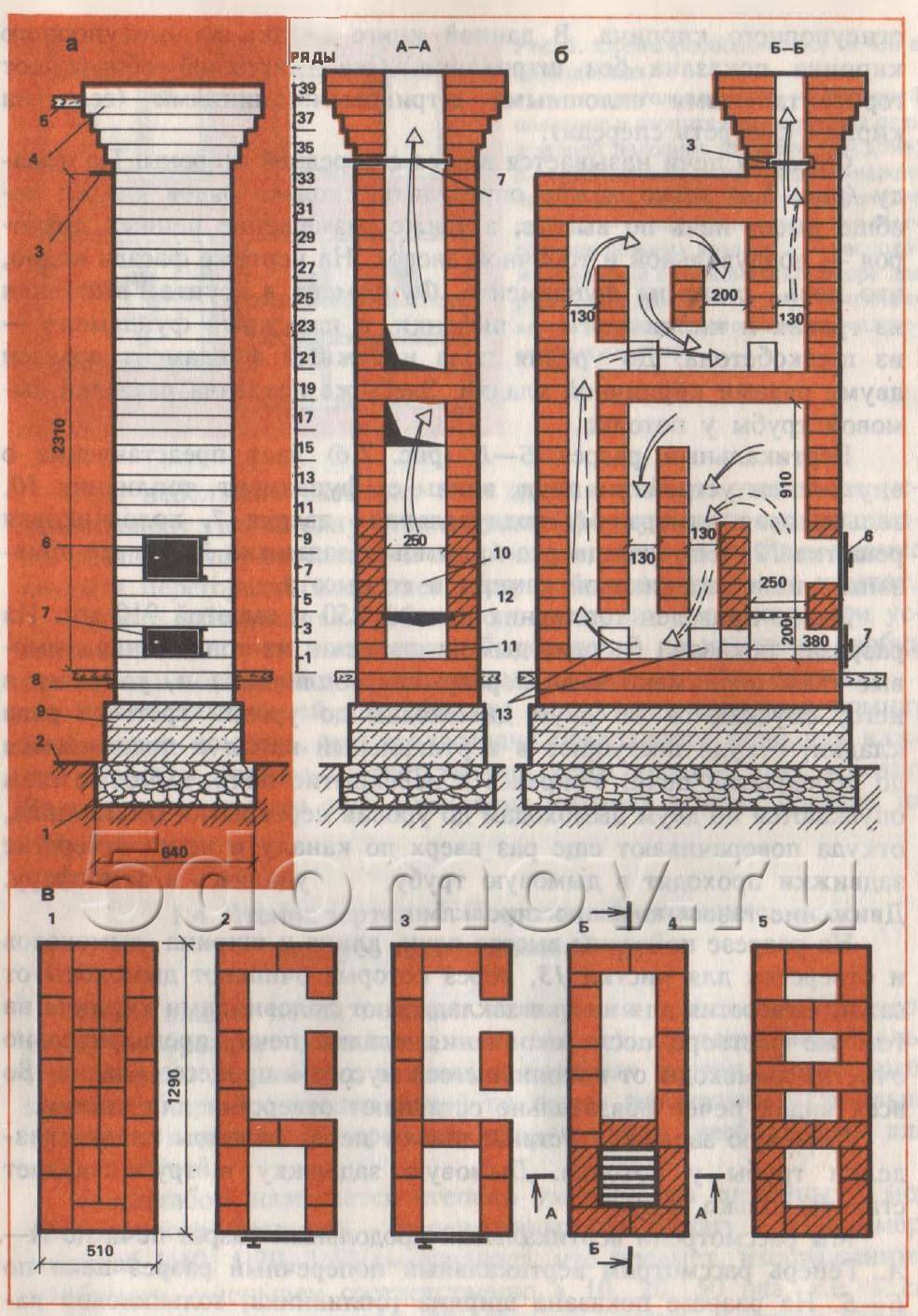

Рис. 6. Отопительная печь размером 510×1290 мм а — фасад; б — разрезы А—А; в — кладка 1 —5 рядов; 1 — фундамент в грунте; 2 — грунт; 3 — дымовая задвижка; 4 — разделка; 5 — потолочное перекрытие; 6 — топочная дверка; 7 — поддувальная дверка; 8 — гидроизоляция; 9 — наружный фундамент; 10 — топливник; 11 — зольниковая камера; 12 — колосниковая решетка; 13 — отверстия для чистки

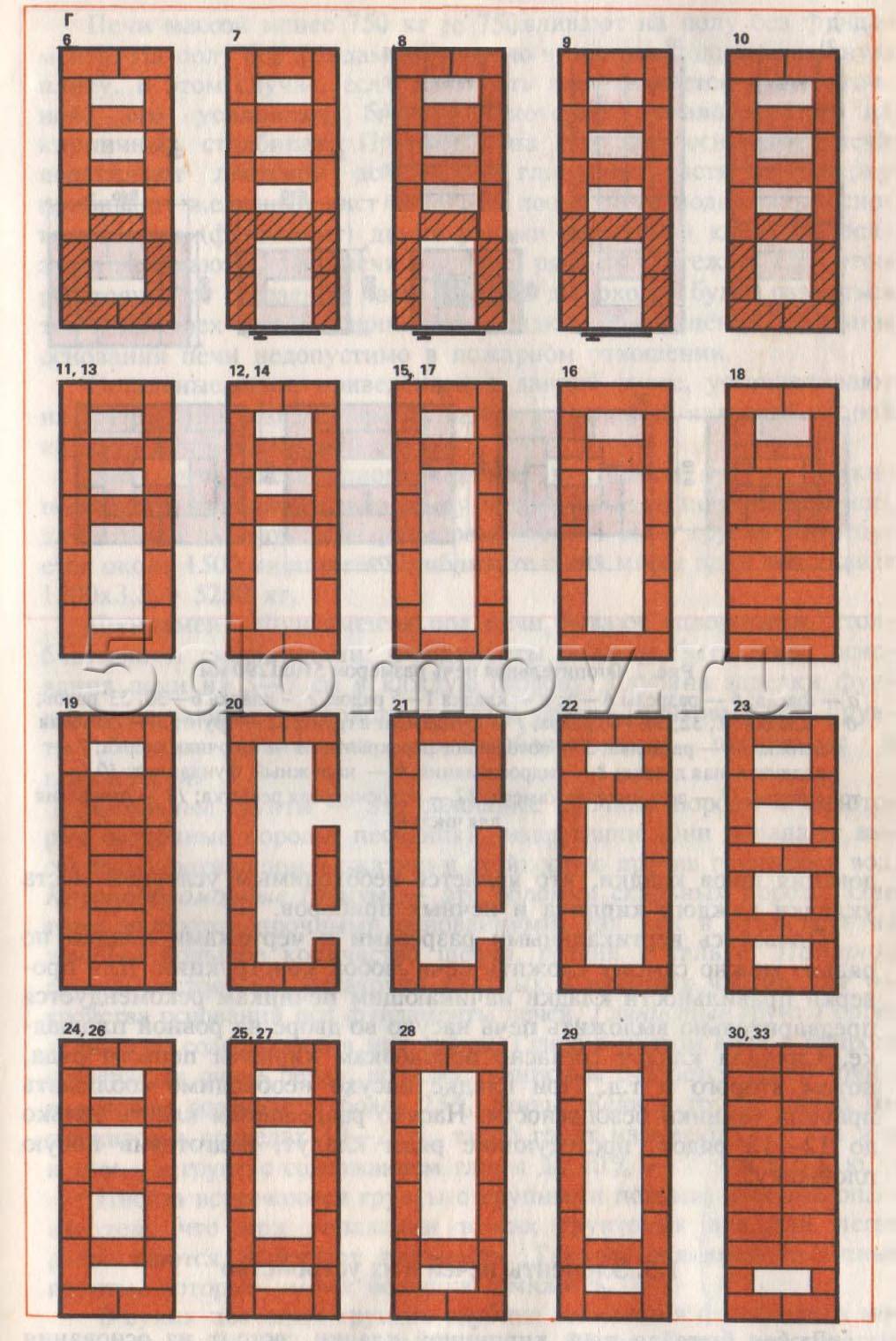

Рис. 6. Продолжение г — кладка 6—30, 33 рядов

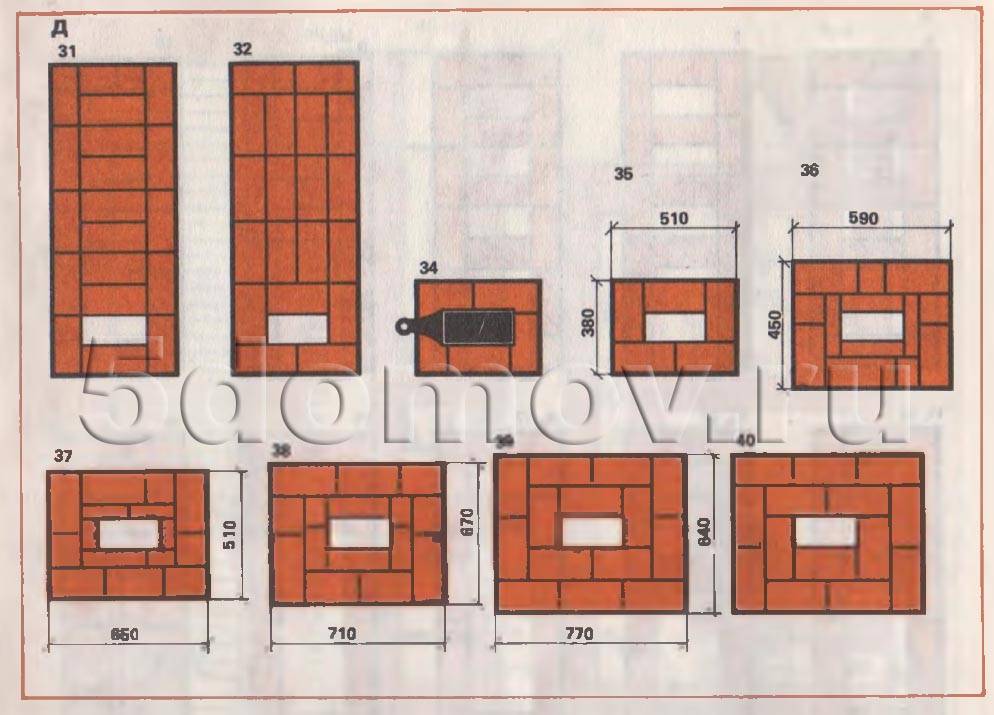

Рис. 6. Продолжение д — кладка 31,32, 34—40 рядов

Расход материалов (без фундамента и трубы) следующий:

  • кирпич красный — 400 шт,,
  • кирпич огнеупорный — 220 шт.,
  • глина красная — 16 ведер,
  • глина огнеупорная — 10 ведер,
  • песок — 11 ведер,
  • дверка топочная — 250×210 мм.,
  • дверка поддувальная — 250×140 мм,
  • задвижка дымовая 130×250 мм,
  • решетка колосниковая — 300×250 мм,
  • дверки прочистные размером 130×140 мм — 4 шт.,
  • предтопочный лист — 550×700 мм.

Печь может сложить один печник в течение 24 ч, дополнительно для приготовления раствора и подноски материала потребуется около 6 ч.

Теплоотдача печи при одноразовой топке составляет около 3,8 кВт (3300 ккал/ч), при двухразовой топке — 5,1 кВт 14 400 ккал/ч)^ Печь рассчитана для отопления помещения площадью до 35 м .
Кладку печи с четвертого по восемнадцатый ряд желательно проводить из огнеупорного кирпича.
При правильной эксплуатации КПД этой печи бывает до 80%, а при применении герметических (топочной и поддувальной) дверок достигает 85%.

Кладка печи несложная, ее проводят согласно порядовкам, соблюдая при этом правильность чередования швов.

Разновидности печных конструкций

Сколько бы не прошло времени с момента появления первых печных конструкций и как бы далеко не зашли технологии обогрева жилища, каменная печь все так же не утрачивает своей актуальности. По сравнению с другими видами обогрева (электричество, газ), она более экономична. При этом толстые каменные стенки позволяют удерживать тепло еще сутки после догорания дров.

По своему назначению, печи делятся на следующие виды:

  • отопительные;
  • варочные;
  • многофункциональные;
  • комбинированные.
  1. Отопительная конструкция является, пожалуй, самой простой и распространенной. Как понятно из названия, функция такой печи направлена только лишь на отопление.

    В основном такую печь выбирают для дач, где есть электричество и для приготовления пищи используется плита. Либо владельцам дома хочется создать особый загородный уют с помощью печи-камина. Конструкция такой печи состоит из:

  • топочной камеры, которая приобретается уже в готовом виде, либо выкладывается шамотным кирпичом;
  • зольника, где собирается пепел;
  • дымохода.

В эту же разновидность конструкции можно отнести и камин с открытой или закрытой топкой. Он используется не только в декоративных целях, но и позволяет эффективно обогреть помещение площадью – 15-20 кв. метров.

В зависимости от выбранного материала, толщины стенок, схемы кладки, отопительные печи могут иметь разную тепло отдачу.

Наиболее популярным видом печи является конструкция с кладкой в один кирпич. Это позволяет прогревать стенки до 60С. По этой схеме выкладываются знаменитые печи-голландки.

По габаритам отопительная печь может быть широкой и окладистой, а может иметь вытянутую прямоугольную форму. Все зависит от площади помещения, стиля интерьера и личных предпочтений владельцев.

Для облицовки такой печи обычно используется изразцовая плитка, декоративная штукатурка, декоративный камень.

Очень стильно и оригинально выглядят кирпичные отопительные печи в виде трехсторонней призмы, но такой вариант новичку реализовать не получится, так как здесь требуется большой опыт. Большую сложность представляет обтесывание кирпичей и требования к выдерживанию угла строго под 60.

Красиво и необычно выглядят и круглые печи, которые выкладываются по схеме известного русского инженера в печном деле В.Е.Грум-Грижимайло. Печь работает по принципу свободного движения газов. Для обеспечения герметичности, снаружи конструкцию обкладывают листовым металлом. Такая печь способно обогреть большой загородный особняк и станет настоящим украшением для любого дома.

  1. Варочная печка. Такой вариант целесообразно выбрать для дачи, где хозяева бывают только в летний период. В этом случае обогрев дома не нужен, а если оснастить конструкцию дополнительно баком для воды, то она будет служить не только для приготовления еды, но и позволит создать комфортные условия для проживания.

    Часто такой вариант устанавливается в загородных коттеджах, где предусмотрено газовое и электрическое отопление, а вот в целях экономии ресурсов владельцы иногда пользуются кирпичной печью.

Конструкция печи состоит из кирпичного корпуса, внутри которого находится топочная камера, зольник, дымоход. Сверху лежит металлическая плита (может быть встроен духовой шкаф).

  1. Отопительно-варочная печь относится уже к многофункциональным конструкциям.

Это более сложный в реализации проект, так как он состоит из:

  • топочной камеры;
  • дымохода;
  • зольника;
  • варочной поверхности;
  • духового шкафа.

Печь выглядит массивно и обычно ее выбирают для дач, где другого варианта отопления не предусмотрено.

В нашей стране отопительно-варочные печи пользуются наибольшей популярностью, позволяя и дом протопить, и вкусный обед на всю семью приготовить.

Ее можно дополнительно снабдить сушильной камерой, где можно делать заготовки на лето: грибы, ягоды, фрукты. В холодную и сырую погоду, в этой камере можно быстро и безопасно просушить одежду, обувь.

Печь с сушильной камерой

Кстати, печи с сушильными камерами впервые придумали в странах Северной Скандинавии, где охотникам и рыболовам нужно было за одну ночь высушить одежду, сапоги.

Многие схемы отопительно-варочных печей имеют дополнительные приспособления в виде удобной лежанки, сушки для дров, духового шкафа, водогрейного бака.

Особенности кладки печи из кирпича своими руками

Какие нюансы нужно знать, прежде чем приступать к кладке печи?

Фундамент под печь должен быть мощным и основательным. Но при этом, он ни в коем случае не должен быть связан с основным фундаментом под дом

Дело в том, что дом со временем дает усадку, что отражается и на фундаменте, поэтому очень важно отделить эти два элемента. При сезонных сдвигах грунта и общей усадке дома, может пострадать конструкция печи

Фундамент должен превышать габариты печи на 15-20 см с каждой стороны. Он может быть выполнен из обычного бетона, цементного раствора или сложен из бетонных блоков. Для кладки печи необходимо закупить 2 вида кирпича: обычный полнотелый из керамики и шамотный (огнеупорный), из которого будет сложена топка, дымовые каналы и все нагреваемые элементы

Стоимость такого материала гораздо выше, чем цена обычного красного кирпича, поэтому обычно из него кладут только те поверхности, которые будут иметь непосредственный контакт с огнем. Все остальные элементы кладут из красного полнотелого кирпича, при этом используют раствор на основе красной печной глины. В состав такого раствора обязательно должен входить жаропрочный цемент. А вот между керамической кладкой и шамотным кирпичом обязательно необходимо выдерживать зазор в 5 мм. Нагреваясь, шамотный кирпич будет расширяться. Поэтому чтобы в процессе эксплуатации конструкция печи не подверглась деформации, необходимо учитывать это зазор. Все покупные элементы для печи (колосниковая решетка, дверца, варочная поверхность, духовой шкаф и т.д.) ставят в соответствии с общей схемой и назначением печи

Он может быть выполнен из обычного бетона, цементного раствора или сложен из бетонных блоков. Для кладки печи необходимо закупить 2 вида кирпича: обычный полнотелый из керамики и шамотный (огнеупорный), из которого будет сложена топка, дымовые каналы и все нагреваемые элементы. Стоимость такого материала гораздо выше, чем цена обычного красного кирпича, поэтому обычно из него кладут только те поверхности, которые будут иметь непосредственный контакт с огнем. Все остальные элементы кладут из красного полнотелого кирпича, при этом используют раствор на основе красной печной глины. В состав такого раствора обязательно должен входить жаропрочный цемент. А вот между керамической кладкой и шамотным кирпичом обязательно необходимо выдерживать зазор в 5 мм. Нагреваясь, шамотный кирпич будет расширяться. Поэтому чтобы в процессе эксплуатации конструкция печи не подверглась деформации, необходимо учитывать это зазор. Все покупные элементы для печи (колосниковая решетка, дверца, варочная поверхность, духовой шкаф и т.д.) ставят в соответствии с общей схемой и назначением печи.

Колосниковая решетка

Вставляя дверцу топочной камеры или зольника, необходимо обвязать ее стальной отожжённой проволокой. При этом один конец проволоки вставляется в специально предназначенное отверстие, а второй скручивается в жгут и прокладывается между кирпичами, плотно зажимаясь раствором. При монтаже чугунной топки или чугунной плиты, необходимо обязательно между кирпичом и металлическим элементом прокладывать асбестовый шнур, для компенсации разного температурного расширения материалов. Дымоход для печи можно выполнить из красного керамического кирпича, а можно использовать керамический блочный дымоход, который приобретается в готовом виде. Облицовка является финишным этапом строительства печи из кирпича. Для придания красивого эстетичного вида, печь можно облицевать красным керамическим кирпичом, клинкерным (под дикий камень), декоративной плиткой. Такое покрытие придает неповторимый аутентичный вид печи, а также защищает ее от негативного воздействия окружающей среды.

Материалы, которые понадобятся для кладки печи.

  • Красный полнотелый керамический кирпич (М-150.)

    М 150

  • Шамотный (огнеупорный) кирпич.
  • Кладочный раствор (песок, красная печная глина).
  • Материал для фундамента (цемент, графий, песок).
  • Рубероид.
  • Асбестовый шнур, оцинкованная проволока.
  • Доски для создания опалубки.
  • Армирующая сетка.
  • Колосниковая решетка.
  • Варочная поверхность (плита).
  • Зольник и дверца зольника (поддувала).
  • Топочная дверца.
  • Дымоходная вьюшка.
  • Задвижка дымоходного канала.

Инструменты, которые понадобятся для кладки печи:

  • Строительный уровень.
  • Совковая лопата.
  • Строительный маркер.
  • Измерительная лента (рулетка).
  • Строительный отвес.
  • Угломер.

Кладка шведки

В целом кладка отопительно-варочной шведской печи не отличается от сооружения других печных конструкций. Начинать работу стоит с подготовки места — оно для шведских печей выбирается либо в простенке между кухней и комнатой, либо в углу у двух смежных стен. Стены обязательно должны быть защищены от воздействия высокой температуры. Для этого их облицовывают любым огнеупорным материалом, например, керамической плиткой.

Работа над любой печью начинается с подготовки фундамента. В зависимости от конструкции отопительного прибора фундамент может отличаться, но в любом случае он должен быть надежным, чтобы выдержать немалый вес. Выполняют его в котловане, размер которого превышает габариты будущей печи не менее чем на 10 см. Достаточно котлована глубиной около 30 см, чтобы обеспечить надежность и безопасность конструкции.

На дно котлована послойно укладывается щебень и битый кирпич. Слои тщательно утрамбовываются и заливаются цементной смесью. После затвердевания бетона вровень с полом прокладывается слой гидроизоляции. На осыпающихся грунтах стоит сделать опалубку, которая убирается после полного застывания цементной смеси

Важно, чтобы поверхность фундамента была ровной и располагалась строго горизонтально

Фундамент готов, и можно класть печку. Кладка выполняется в соответствии с выбранной порядовкой. Универсальность шведок породила огромное количество порядовок. Подходящий вариант выбирается в зависимости от конкретных условий и архитектурных особенностей дома.

Несмотря на разнообразие схем для кладки есть ряд правил, которых нужно всегда строго придерживаться.

Правила кладки

  • Если в порядовке предусмотрены технологические пустоты, они могут быть заполнены битым кирпичом. Дымовые каналы не стоит делать с прямыми углами. Лучше, если все углы будут скруглены. Это обеспечит нормальное передвижение дымовых газов в печи.
  • В ходе кладки обязательно нужно контролировать вертикаль угловых кирпичей. Даже малейшее отклонение приведет к тому, что печь будет крениться. Это не только эстетическая проблема — о степени надежности и эффективности кривой печи остается только догадываться. Маяками при кладке являются угловые кирпичи.
  • Для обеспечения хорошей адгезии кирпичи перед кладкой обязательно смачиваются водой. Нельзя ждать высыхания кирпича. Сразу после смачивания его необходимо использовать в кладке.
  • В местах установки металлических элементов должны быть предусмотрены деформационные швы. Шов в месте установки дверок лучше армировать стальной проволокой. В противном случае велик риск, что дверка просто выпадет в процессе эксплуатации печи.
  • Полностью сложенная печь должна хорошо просохнуть. Первая топка проводится после просыхания кладки, а затем протапливать печку нужно примерно 2 недели.

Основные этапы обустройства кирпичной печи по порядовке своими руками

При использовании порядовки для отопительно-варочных печей необходимо выполнить ряд ключевых этапов. Всем им присущи свои нюансы проведения и уникальные характеристики, зная которые можно обеспечить высокий уровень качества и свести к минимуму затраты по обустройству печи своими руками.

Далее будет рассмотрен пример устройства печи на основе порядовки «шведка».

Технология работ

В конструкции подобной отопительной установки. имеющей уже порядовку, предусмотрено поддувало. Об этом особенно необходимо помнить, приступая к работам по обустройству печи своими руками

В то же время важно учесть особенности укладки 1-го ряда кирпича
Дело в том, что здесь необходимо обеспечить соответствие с уровнем и контроль углов, используя для этой цели строительный угольник;

Вместе с тем необходимо обращать внимание на все характеристики первого ряда. Дело в том, что это в значительной степени оказывает влияние не только на срок службы и надежность отопительной установки, но и на эффективность ее работы;

Технология использования порядовки предусматривает по завершении укладки первого печного ряда выполнение монтажа двери и поддувало, вслед за чем приступают уже к укладке 2-го ряда;

При возведении 3-го ряда варочной печи необходимо придерживаться в точности указаний порядовки
Для создания поддувала следует стесать кирпич с каждой из сторон

Причем здесь необходимо учесть, что устраиваемый ряд должен иметь ту же высоту, что и дверца;

Для укладки 4-го ряда печной кладки выбирают место с левой стороны. Эту работу начинают с установки двери, обеспечивающей удаление золы. Это не позволит обеспечить нормальную работу аппарата. Что же касается непосредственно кладки, то при ее выполнении придерживаются аналогичного порядка, что и в самой схеме. Причем обязательно необходимо позаботиться о перекрытии дверцы поддувала. Над зольником необходимо изготовить отверстие в виде квадрата. Реализуется этот замысел при помощи укладки кирпича специальным образом;

Начиная укладывать 5-й ряд, необходимо следить за тем. чтобы отверстие зольника начало сужаться. По своему виду этот ряд аналогичен 4-му. Поэтому и технология его укладки будет такой же;

Приступая к устройству 6-го ряда в качестве материала необходимо применять специальный кирпич, обладающий огнеупорными свойствами. Чаще всего схема, разработанная квалифицированными печниками, содержит пометку об этом в виде штриховки. Подобная подсказка позволяет упростить процесс кладки и избежать возможных сложностей при выполнении этих работ;

Кирпич, который будет укладываться перед колосниковой решеткой, должен быть сколот. Подробное решение положительно сказывается на эффективности и качестве размещения топлива на решетке во время пользования печью. В то же время поддержку решетки будет обеспечивать непосредственно 5-й ряд печной кладки;

Кирпичи 6-го ряда и решетка колосника должны создавать между собой достаточное пространство шириной 10–15 см, куда необходимо поместить песок или золу, а наличие подобного зазора необходимо для создания эффекта расширения металла решетки при пользовании отопительным прибором;

После создания на прошлых этапах П-образного канала его необходимо перекрыть. Причем это делается с тем расчетом, чтобы в результате возникла три новых. Этот этап предусматривает установку дверцы топочной печи, поддержку для которой обеспечит непосредственно 6-й ряд кладки печи;

Процесс укладки 8-го и 9-го рядов кладки печи «шведка» выполняется по той же схеме, что и в случае с 7-м. При этом необходимо помнить о том, что он должен иметь ту же высоту размещения, что и дверца топочной камеры. Здесь в обязательном порядке выполняется обработка кирпичей, при помощи которых перекрывается доступ к перегородке топочной камеры и левому каналу: их обтесывают обеих сторон, благодаря чему обеспечивается эффективность и плавный переход продуктов сгорания из топки в канал;

Для создания 10-го ряда печи используют огнеупорные кирпичи. Технология укладки предусматривает обеспечения вертикальности размещения, что должно дополняться регулярной проверкой, осуществляемой посредством строительного уровня. Необходимость этого обусловлена тем, что для подобных печей при порядовке на эти кирпичи должен размещаться специальный варочный настил;

Далее, можно приступать к приклеиванию топочной дверцы. в результате заключительный ряд будет иметь два канала, отличающихся наличием идеально квадратного сечения.

Шведка — лучшее решение

Пожалуй, лучшей варочно-отопительной печью на протяжении веков остается шведка.

Обратите внимание! По своей конструкции она значительно проще русских печей, но по КПД, эффективности и многофункциональности ничуть ей не уступает. В этих печках воплотился суровый быт древних скандинавов. Устройства обогревают дом, отлично подходят для приготовления пищи, просушки одежды и хранения кухонной утвари

К шведке можно легко пристроить лежанку или сделать комбинированную конструкцию с камином. Ни одна другая печь не отличается такой многофункциональностью и одновременно простотой, как шведка

Устройства обогревают дом, отлично подходят для приготовления пищи, просушки одежды и хранения кухонной утвари. К шведке можно легко пристроить лежанку или сделать комбинированную конструкцию с камином. Ни одна другая печь не отличается такой многофункциональностью и одновременно простотой, как шведка

В этих печках воплотился суровый быт древних скандинавов. Устройства обогревают дом, отлично подходят для приготовления пищи, просушки одежды и хранения кухонной утвари. К шведке можно легко пристроить лежанку или сделать комбинированную конструкцию с камином. Ни одна другая печь не отличается такой многофункциональностью и одновременно простотой, как шведка.

Отопительные приборы этого типа имеют немалые преимущества:

  • Универсальность. Шведка — в полном смысле слова универсальная печь. Нет ни одной такой функции, которая была бы не под силу шведским печам.
  • Компактность. По сравнению с русскими печами шведки отличаются небольшими размерами. Они не занимают много пространства, экономят полезную площадь и при этом показывают КПД, свойственный массивным печным конструкциям.
  • Простота. Человеку, не являющемуся квалифицированным печником, построить русскую печь просто не под силу. Совершенно иначе обстоит дело со шведкой. За основу можно взять готовый проект и порядовку, чтобы в результате получить уникальный отопительный прибор, соответствующий конкретным условиям эксплуатации.

Полезные советы для кладки шведки

  1. Во время всего процесса кладки, старайтесь следить за толщиной шва. Он должен быть 5 мм.

  2. Чтобы кирпич во время кладки не впитывал влагу раствора, рекомендуется его намочить перед строительными работами. Достаточно окунуть его в воду не 1 минуту, чтобы он впитал достаточное количество влаги.
  3. Не забывайте проверять по вертикали и горизонтали ровность кладки. Для этого используйте строительный уровень и отвес. Уголками проверяйте ровность углов печи.
  4. После кладки печи, подождите 2 недели, пока она хорошо не просушится. Если вы возводите печь в летний период, то она просушится естественным путем. В холодное время – используйте вентилятор.
  5. Любой мастер печного дела вам скажет, что чем меньше металла в печи, тем лучше.

    Но для висячей кладки не обойтись без металлических уголков, ведь арочные своды здесь не подойдут (шведка отличается своей компактностью). Единственным условием, которое нужно соблюдать – ничего нельзя делать впритык к железу или класть железо на голый кирпич. Во всех местах, где планируется состыковка металлических деталей с кирпичом, должен прокладываться слой раствора в 5-6 мм.

  6. Укладывая варочную плиту на кирпич, необходимо проложить на него слой глиняного раствора. Это защитит кирпич от нагревания.

Печь шведка

Следуя нашей подробной инструкции, у вас обязательно получится правильно выложить порядовку печи. А полезное видео поможет вам наглядно понять схему кладки.

Шведка или русская печка

Шведская варочно-отопительная печь — одно из самых популярных печных устройств, используемых, в современных загородных постройках. При этом характерной особенностью таких конструкций является наличие следующих параметров:

  • сравнительно небольшие габариты;
  • наличие сушильной ниши;
  • несколько режимов работы в зависимости от сезона года;
  • горизонтальное размещение внутренних колодцев.

Старинный проект классической русской печи на сегодняшний день находится на стадии возрождения. При этом было воплощено множество доработок, которые коснулись увеличения КПД, уменьшения размеров и многофункциональности печи.
