Технические характеристики насосов Grundfos — преимущества и недостатки

Немного о торговой марке

Если перевести слово Grundfos с датского языка на русский, то оно будет звучать как «Родник». Дата основания концерна — 1945 год. Сейчас бренд представлен на территории 45 стран, компания занимает лидирующие позиции как производитель насосов для отопления, ГВС и канализации.

Основная функция выпускаемой техники — эффективная доставка воды, как питьевой, так и бытовой, для различных нужд. Бренд постоянно исследует новые материалы и технологии, что позволяет производить инновационное оборудование, отвечающее всем современным стандартам качества. В результате пользователь получает эффективные, надежные, энергосберегающие устройства.

Особенности и преимущества насосов

Основными преимуществами насосов фирмы Grundfos является:

• оптимальное соотношение цены и качества,
• высокие показатели энергоэффективности оборудования,
• огромный выбор, который сможет удовлетворить любые потребности.
• достаточно долгий срок службы,
• хорошая техническая поддержка.

При выборе насосного оборудования необходимо учитывать следующие технические параметры:

В компании Grundfos конструкторы заранее продумали практически все возможные проблемы, которые могут возникнуть в конкретной сфере эксплуатации, поэтому, выбирая оборудование данного производителя, вы получаете агрегат, который учитывает многолетний опытВначале необходимо определиться, какой тип необходим. Всего различают три больших группы: для скважин, для отопления, для водоотведения или канализации. В компании Grundfos конструкторы заранее продумали практически все возможные проблемы, которые могут возникнуть в конкретной сфере эксплуатации. Поэтому, выбирая оборудование данного производителя, вы получаете агрегат, который учитывает многолетний опыт.

Перед заказом оборудования необходимо определиться, какой вид напряжения будет использоваться: однофазный или трехфазный. Для бытовых насосов в основном используется однофазный, в промышленности больше применяется трехфазный.

Главной характеристикой при выборе насоса является график зависимости напора от подачи. Такой график показывает, какое количество воды прокачает насос в зависимости от необходимого давления. Чем выше давление, которое необходимо поддерживать тем меньшее количество воды может прокачать насос. При выборе оборудование необходимая рабочая точка должна находиться под его кривой. Также необходимо дать запас в 20% по подаче.

Также важным параметром является мощность. Она зависит от силы тока и величины напряжения. Данный параметр учитывается при подборе защиты насосов, а так же при расчете необходимого сечения кабелей энергоснабжения. Чем выше мощность, тем большая производительность.

При выборе насосов также необходимо учитывать геометрические параметры и соединительные размеры

Прежде чем сделать заказ необходимо убедиться, что выбранное оборудование подходит как по весу, так и по габаритам.

В зависимости от условий эксплуатации необходимо обращать внимание на минимально и максимально допустимую температуру перекачиваемой среды. Бывают случаи, когда неправильный выбор диапазона приводил к выходу из строя оборудования.

Также, выбирая из равнозначных насосов, необходимо выбрать тот, у которого выше показатель КПД

В долгосрочной перспективе такое оборудование даст значительную экономию электроэнергии.

Для того чтобы агрегат работал долго и без перерывов необходимо правильно его установить. Установка любого оборудования должна проводиться строго по прилагаемой инструкции по монтажу. Также не стоит забывать про установку автоматизированных систем управления для насосов.

Такая система защитит ваш агрегат от скачков напряжения, от перегрева двигателя, от возможности работы без воды, от попадания внутрь воды и т.д., а также позволит управлять процессом в автоматическом режиме, без участия человека.

Еще одним из условий долговечности является правильная эксплуатация. Она также прописана в инструкции

Важно понимать, что если установлена система защиты насосного агрегата, то при ее срабатывании необходимо насторожиться. Лучше всего провести полный цикл обследования оборудования

Особенности и преимущества насосов

Основными преимуществами насосов фирмы Grundfos является:

• оптимальное соотношение цены и качества,
• высокие показатели энергоэффективности оборудования,
• огромный выбор, который сможет удовлетворить любые потребности.
• достаточно долгий срок службы,
• хорошая техническая поддержка.

При выборе насосного оборудования необходимо учитывать следующие технические параметры:

Вначале необходимо определиться, какой тип необходим. Всего различают три больших группы: для скважин, для отопления, для водоотведения или канализации. В компании Grundfos конструкторы заранее продумали практически все возможные проблемы, которые могут возникнуть в конкретной сфере эксплуатации. Поэтому, выбирая оборудование данного производителя, вы получаете агрегат, который учитывает многолетний опыт.

Перед заказом оборудования необходимо определиться, какой вид напряжения будет использоваться: однофазный или трехфазный. Для бытовых насосов в основном используется однофазный, в промышленности больше применяется трехфазный.

Главной характеристикой при выборе насоса является график зависимости напора от подачи. Такой график показывает, какое количество воды прокачает насос в зависимости от необходимого давления. Чем выше давление, которое необходимо поддерживать тем меньшее количество воды может прокачать насос. При выборе оборудование необходимая рабочая точка должна находиться под его кривой. Также необходимо дать запас в 20% по подаче.

Также важным параметром является мощность. Она зависит от силы тока и величины напряжения. Данный параметр учитывается при подборе защиты насосов, а так же при расчете необходимого сечения кабелей энергоснабжения. Чем выше мощность, тем большая производительность.

При выборе насосов также необходимо учитывать геометрические параметры и соединительные размеры

Прежде чем сделать заказ необходимо убедиться, что выбранное оборудование подходит как по весу, так и по габаритам.

В зависимости от условий эксплуатации необходимо обращать внимание на минимально и максимально допустимую температуру перекачиваемой среды. Бывают случаи, когда неправильный выбор диапазона приводил к выходу из строя оборудования. Также, выбирая из равнозначных насосов, необходимо выбрать тот, у которого выше показатель КПД

Также, выбирая из равнозначных насосов, необходимо выбрать тот, у которого выше показатель КПД

В долгосрочной перспективе такое оборудование даст значительную экономию электроэнергии.

Для того чтобы агрегат работал долго и без перерывов необходимо правильно его установить. Установка любого оборудования должна проводиться строго по прилагаемой инструкции по монтажу. Также не стоит забывать про установку автоматизированных систем управления для насосов.

Такая система защитит ваш агрегат от скачков напряжения, от перегрева двигателя, от возможности работы без воды, от попадания внутрь воды и т.д., а также позволит управлять процессом в автоматическом режиме, без участия человека.

Еще одним из условий долговечности является правильная эксплуатация. Она также прописана в инструкции

Важно понимать, что если установлена система защиты насосного агрегата, то при ее срабатывании необходимо насторожиться. Лучше всего провести полный цикл обследования оборудования

Обзор технических характеристик

Чтобы разобрать технические характеристики прибора, необходимо рассмотреть одну из его моделей, к примеру, Grundfos UPS 25-40. Это одно из самых популярных изделий, которое используется для систем отопления загородных домов.

Цифры в маркировке обозначают, что у этого прибора патрубки с диаметром 25 мм, а напор 40 дм или 4 м. Для одноэтажного дома (дачи, коттеджа) – оптимальный вариант.

Параметры

Теперь дополнительные технические характеристики:

• при переключении скоростей выдаваемая мощность насоса будет такой: 25-35-45 Вт;
• объем перекачиваемого теплоносителя — 3,5 м³/ч;
• длина прибора между торцами патрубков — 18 см;
• вес изделия — 2,6 кг;
• питание от сети напряжением 220-230 вольт.

Конструктивные особенности

Корпус насоса изготовлен из чугуна, мотора – из алюминия. Крыльчатка и подшипники керамические, ротор полнотелый стальной. Все эти материалы специально подобраны таким образом. Они обладают повышенными показателями прочности и хорошо противостоят теплоносителю с высокой температурой. Особенно это касается подшипников. В жестких условиях эксплуатации керамические подшипники выдерживают 10 лет, плюс именно керамика позволяет снизить шум в процессе вращения ротора.

В настоящее время производитель предлагает циркуляционные насосы с крыльчаткой из технополимера и ротором из керамики. Это нововведение увеличивает КПД прибора и срок эксплуатации. Это надо учитывать при покупке, если хотите иметь в системе отопления высококачественный агрегат.

На что обратить внимание?

Производитель уже позаботился о том, чтобы в процессе самостоятельного монтажа домашний мастер не перепутал направление установки патрубков. На корпусе насоса нанесена стрелка, показывающая вращение ротора, а соответственно движение теплоносителя.

Обратите внимание, что в состав комплектации не входят крепежные детали. Так что об их покупке придется предварительно позаботиться

Рекомендуется после установки циркуляционного прибора выждать сутки, после чего делать запуск. Это связано с тем, что сам циркуляционный насос должен работать только при положительных температурах внутри помещения. И если изделие хранилось или транспортировалось на холоде, то его быстрый монтаж и запуск могут привести к поломке.

Подключение к сети переменного тока лучше проводить в виде отдельного кабеля от распределительного щитка. Для модели Grundfos UPS 25-40 подойдет трехжильный медный кабель сечением одной жилы 0,75 мм².

Кавитация

Кавитацией называют образование в толще движущейся жидкости пузырьков пара при снижении гидростатического давления и схлопывание этих пузырьков в толще где гидростатическое давление повышается.

В центробежных насосах кавитация образуется на входной кромке рабочего колеса, в месте с максимальной скоростью потока и минимальным гидростатическим давлением. Схлопывание пузырька пара происходит во время его полной конденсации, при этом в месте схлопывания возникает резкое увеличение давления до сотен атмосфер. Если в момент схлопывания пузырёк находился на поверхности рабочего колеса или лопатки, то удар приходится на эту поверхность, что вызывает эрозию метала. Поверхность метала подверженная кавитационной эрозии носит выщербленный характер.

Кавитация в насосе сопровождается резким шумом, треском, вибрацией и что особенно важно, падением напора, мощности, подачи и КПД. Материалов, имеющих абсолютную устойчивость против кавитационного разрушения не существует, поэтому работа насоса в кавитационном режиме не допускается

Минимальное давление на входе в центробежный насос называют кавитационным запасом NPSH и указывается производителями насосов в техническом описании.

Устройство и принцип работы

Циркуляционный насос являет собой компактное приспособление, монтируется в систему отопления на определенном участке. Отличительная особенность циркуляционного насоса Грундфос от обычного – перенаправление воды повышением давления, а не закачиванием ее в прямом смысле. Это важный параметр, поскольку нагнетанием жидкости достигается полноценное функционирование отопления.

Данный прибор постоянно контактирует с водой. В целях защиты от коррозии, корпус изготавливают из нержавеющей стали, алюминия, бронзы или латуни. Для отопления насос циркуляционный Grundfos (аналог названия – Грандфос или Грюндфос) выпускается единым устройством. Есть узел управления и электродвигатель.

Внутри находится ротор. Он размещен в стакане из нержавейки. Ротор погружен в жидкость и отделен от статора. Имеет вал с техполимерной крыльчаткой. В результате нагнетания лопастями жидкости, теплоноситель движется по системе.

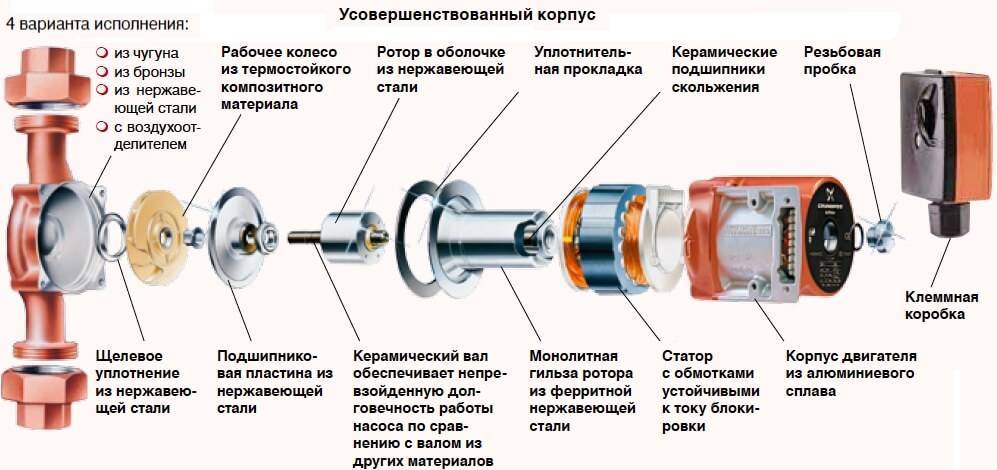

Устройство насоса Grundfos UPS

Все модели имеют керамические долговечные подшипники. Во время работы происходит их смазка с помощью перекачиваемой жидкости.

Есть разновидности моделей с воздушными клапанами, которые предотвращают появление в системе воздушных пробок. Некоторые насосы комплектируются теплоизоляционными экранами для сокращения потери тепла.

При покупке насоса учитываются такие характеристики:

• температура теплоносителя;
• гидравлическое сопротивление;
• сечение труб;
• тепловая потребность помещения.

Расчет мощности сводит к минимуму гидравлические потери, в результате этого получается равномерный и желаемый обогрев дома даже в сильные морозы.

Назначение и область применения

Серия оборудования UPS используется в таких сферах:

Напорные характеристики насоса Grundfos UPS

1. Индивидуальное отопление.
2. Промышленный нагрев и перекачка воды.
3. Теплонасосные системы.
4. Геотермальное отопление.
5. Теплый пол.
6. Регенерация тепла.
7. Холодильные установки.
8. Кондиционирование воздуха.

Достоинства – высокий КПД, долговечность, надежность, пригодность к ремонту. Настраиваются на любой режим эксплуатации благодаря 3-м режимам скорости.

Преимущества насосов серии UPS

• простое подключение к электричеству;
• используются устойчивые к току обмотки электродвигателя, дополнительная электрическая защита не нужна;
• удаление воздуха из камеры вала через отверстие, благодаря полой конструкции;
• нет потребностей в техническом обслуживании.

Недостатки серии – относительно высокий уровень шума (кроме моделей с сухим ротором) и высокая цена. В данном случае, качество имеет свою цену.

Правила установки водяного оборудования Грундфос

Для начала нужно определиться с местом установки. В теории прибор ставится в любой разрыв магистрали. Но на практике лучше это делать на обратной трубе — как можно ближе к котлу. Между котлом и напорным (расширительным) баком. Такое расположение снизит тепловую нагрузку на конструкцию помпы и её рабочие лопасти.

Важно! При установке на выходящую магистраль возможно закипание теплоносителя на лопастях крыльчатки, что в итоге приведёт к быстрому износу. Лучшим вариантом будет выбор горизонтального участка трубы

Хотя возможно установить насос и на вертикальном участке

Лучшим вариантом будет выбор горизонтального участка трубы. Хотя возможно установить насос и на вертикальном участке.

Правда, тут важно, чтобы поток в этом месте шёл снизу вверх, а не наоборот — чтобы избежать завоздушивания. При установке насоса нужно проследить, чтобы его ротор стоял горизонтально — при наклоне возможно скапливание воздуха и его быстрый износ из-за недостаточной смазки (в насосах с мокрым ротором)

При установке насоса нужно проследить, чтобы его ротор стоял горизонтально — при наклоне возможно скапливание воздуха и его быстрый износ из-за недостаточной смазки (в насосах с мокрым ротором).

Клеммную коробку насоса при этом располагают сверху, чтобы предотвратить попадание воды при потере магистралью герметичности.

Внимание! Важно проследить, чтобы оборудование не устанавливалось близко к радиатору отопления, что может стать причиной сбоя внутреннего термостата. Насос подключают через байпас — обводное ответвление. В выбранной точке магистрали делается разрыв, в который ставят шаровый клапан для автоматической регулировки, или шаровый кран для ручного переключения режима, который дросселируют перемычкой-байпасом

В выбранной точке магистрали делается разрыв, в который ставят шаровый клапан для автоматической регулировки, или шаровый кран для ручного переключения режима, который дросселируют перемычкой-байпасом

Насос подключают через байпас — обводное ответвление. В выбранной точке магистрали делается разрыв, в который ставят шаровый клапан для автоматической регулировки, или шаровый кран для ручного переключения режима, который дросселируют перемычкой-байпасом.

С двумя запорными шаровыми кранами на входе и выходе (чтобы снять, если потребуется) устанавливается циркуляционный насос. Перед ним обязательно ставят грязевой фильтр и клапан (когда нет встроенного) для удаления воздуха.

Руководствуясь указаниями максимальной мощности потребления (указано на корпусе и в техническом паспорте), подбирают автоматический предохранитель для питания. Возможно подключение аппарата и через систему автоматики: термостат или таймер.

Как подобрать циркуляционный насос марки Grundfos

Сразу хочется отметить, что самостоятельно сделать расчет и подобрать насос, оптимально подходящий к системе индивидуального отопления, достаточно сложно. Помочь в выборе могут консультанты компании и специальные онлайн – калькуляторы. Как показывает практика, больше всего на решение, относительно приобретения понравившейся модели, влияют:

Технические характеристики циркуляционных насосов Грундфос – обратить внимание следует на мощность, пропускную способность и тип конструкции. Не лишним будет убедиться, что приобретается оригинальное устройство, а не подделка

Не лишним будет убедиться, что приобретается оригинальное устройство, а не подделка.

Особенности конструкции.

Стоимость и сроки эксплуатации модуля.

Циркуляционные насосы для систем отопления Грундфос предлагаются в пяти базовых модификациях. Подбор оборудования требует привлечения специалиста. Ниже приводятся рекомендации профессиональных монтажных бригад и консультантов.

Как отличить насос подделку от оригинального Grundfos

Неисправности циркуляционного насоса Grundfos, при условии приобретения оригинального модуля, исключаются. Все поломки в основном приходятся на долю подделок. Чтобы избежать приобретения некачественного суррогата, следует руководствоваться следующими правилами:

Приобретать понравившуюся модель стоит только в официальном магазине компании.

Вся продукция сертифицирована и имеет разрешение Ростехнадзора, о чем свидетельствует документация, предоставляемая в комплекте. В оригинальных насосах инструкция есть на грамотном русском языке.

Габариты – отличить подделку просто, воспользовавшись линейкой. Оригинальная продукция имеет монтажную длину 18 см. Как правило, корпус суррогатов 13 см.

Переключатель скоростей в механическом насосе несъемный. Корпус равномерно и качественно окрашен.

Насос состоит из ротора, статора, нержавеющей гильзы, подшипников. Заметить отличия сможет специалист.

Низкая стоимость. Заводская продукция немецкого бренда не может стоить дешево. Как правило, фальсификат дешевле в 2 раза и более оригинала.

Как рассчитать необходимую мощность насоса Грундфос

Подбор циркуляционного насоса осуществляется по нескольким параметрам:

1. Отапливаемой площади.

Пропускной способности и высоте водяного столба.

Выбор по площади отопления выполняют следующим способом:

Определяют производительность котла. Так, для помещения на 200-250 м², потребуется котел на 25 кВт.

Считается, что пропускная способность котла в минуту, равна его производительности. Соответственно, котеел на 25 кВт пропускает через себя 25 л теплоносителя в минуту или 1500 л/час.

Насос подбирается согласно этим параметрам.

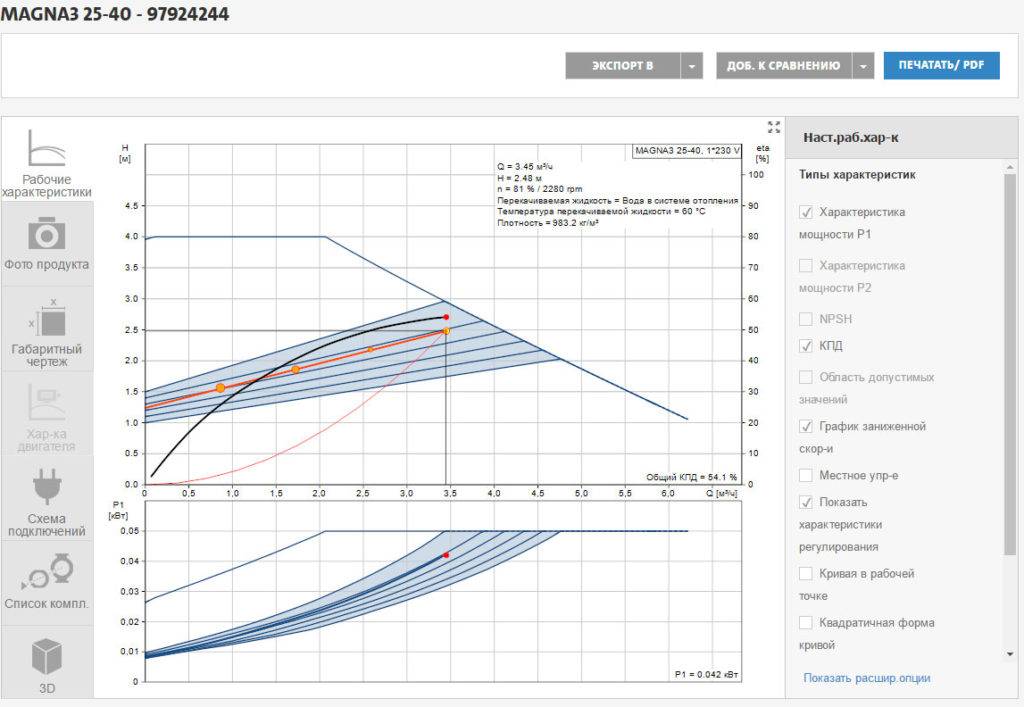

Чтобы облегчить выбор, в технической документации насосного оборудования сразу приводятся приблизительные параметры отапливаемой площади.

Стоимость насосов Grundfos

Средняя стоимость за единицу насосного оборудования варьируется в пределах от 5 до 80 тыс. руб. На себестоимость модели влияет несколько факторов:

Технические характеристики циркуляционных насосов для отопления марки Grundfos. Производительность, наличие спаренного электромотора, автоматического блока управления – все это увеличивает стоимость модели.

Дополнительное оснащение. После подключения насоса, система отопления становится энергозависимой и прекращает работу после отключения электроэнергии. Чтобы устранить этот недостаток, потребуется подключить источник бесперебойного питания. Монтаж к теплым полам выполняется посредством специального смесительного узла.

Высокая стоимость вполне оправдана, если учесть, что обслуживание циркуляционных насосов для систем отопления Grundfos, не требуется. Модели проработают в течение всего срока эксплуатации без нареканий и помогут существенно сэкономить на электроэнергии.

Срок службы насосов Grundfos

Средний срок службы насосов составляет 7-9 лет. На большинство моделей распространяется 3 летняя заводская гарантия. На длительность эксплуатации напрямую влияет несколько факторов:

Правильная установка насоса на отопление.

Качество теплоносителя – допускается применение гликоль содержащих составов, с максимально допустимым содержанием антифриза не более 30%, в соотношении к общему объему. Вода должна быть очищена от примесей.

Устройство и принцип работы скважинных насосов Грундфос

Grundfos — насосное оборудование датского производства

Агрегаты от датского производителя имеют схожее устройство. Различаются модели лишь техническими характеристиками. Корпус насосов выполнен из нержавейки, лигированной никелем и хромом. В зависимости от модификации аппарата он может быть оснащён однофазным или трехфазным двигателем.

Работает насос Грундфос за счет всасывающей спирали (архимедова винта). Он расположен непосредственно в корпусе устройства. Благодаря такому центробежному рабочему колесу оборудование может функционировать в горизонтальном или вертикальном положении.

При включении насоса винт вращается и тем самым всасывает воду в накопительную камеру. Затем он транспортирует её вверх, выталкивая в выходной патрубок.

Модели насосов Grundfos

Насосы UPS – это агрегаты с циркуляционного типа, с мокрым ротором. На данных моделях применяется двигатель с асинхронным видом действия. Насос укомплектован специальной клеммой коробкой, которая обеспечивает подключение агрегата к электроэнергии. При первоначальном запуске рекомендуется открыть технологическое отверстие и спустить воздух из рабочей камеры насоса. Так же в конструкции предусмотрена возможность ручной прокрутки ротора в случае его закисания. Данные насосы обладают тремя скоростными режимами работ, которые выставляются вручную и обеспечивают устойчивую работу определенных систем.

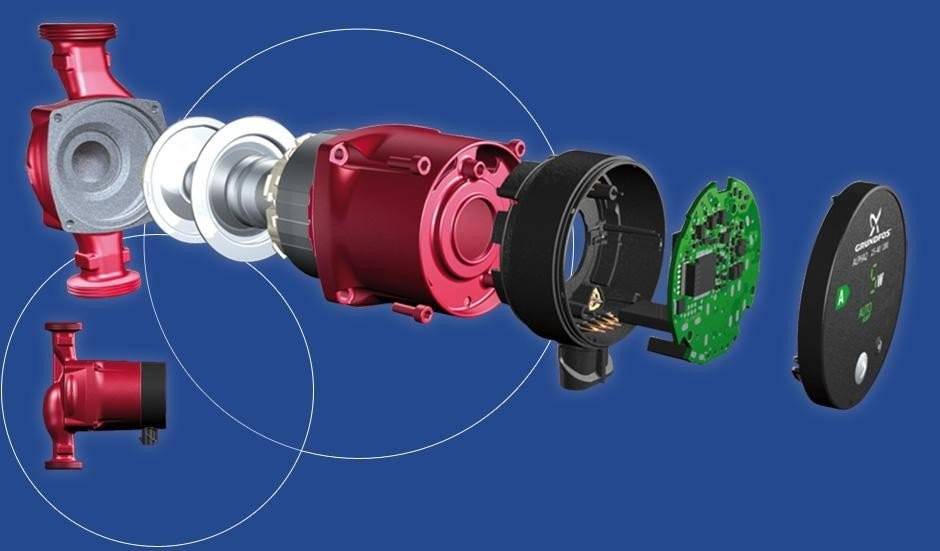

Насосы новой модели AIpha 2 (L) являются первыми в общей линейки серии. Данный наос обладает более широкими возможностями чем насосы серии UPS. Здесь присутствует электродвигатель, который имеет постоянные магниты на корпусе. Если один из магнитов удалить, что во многих случаях делают русские умельцы, можно значительно сократить энергопотребление агрегата. Так же в новой конструкции отсутствует технологическая гайка для выпуска воздуха. В этой модели происходит автоматический сброс воздуха при кратковременном включении насоса на третьей скорости. Подключение к электропитанию стало проще, это происходит с помощью штекерного разъема. Данная модель обладает уже семью режимами работы. К имеющимся трем прибавилось еще два режима работы с постоянным перепадом давления и два режима пропорционального регулирования.

Работа насоса в режиме постоянного перепада – предполагает устойчивую работу насоса даже в тех случаях, когда в системе происходит изменения расхода жидкости и перепад давления. Создаваемый насосом определенный уровень давления, всегда будет автоматически поддерживается на одном уровне.

Режим пропорционального регулирования – данный режим работы обеспечивает надежное функционирование насоса в случае, когда в системе происходит переменный расход. Данный режим не заменим если в процессе эксплуатации происходит периодическое перекрывание радиаторов, что приводит к возрастанию давления в системе. Происходит автоматическое снижение скорость вращения насоса, в результате расход и напор в системе будет пропорционально уменьшаться. Основных режимов работ все же три. Системы, в которых они применяются;

• теплые полы,
• однотрубные системы,
• тупиковые системы,
• коллекторные системы,
• двухтрубные системы,
• радиаторные системы.

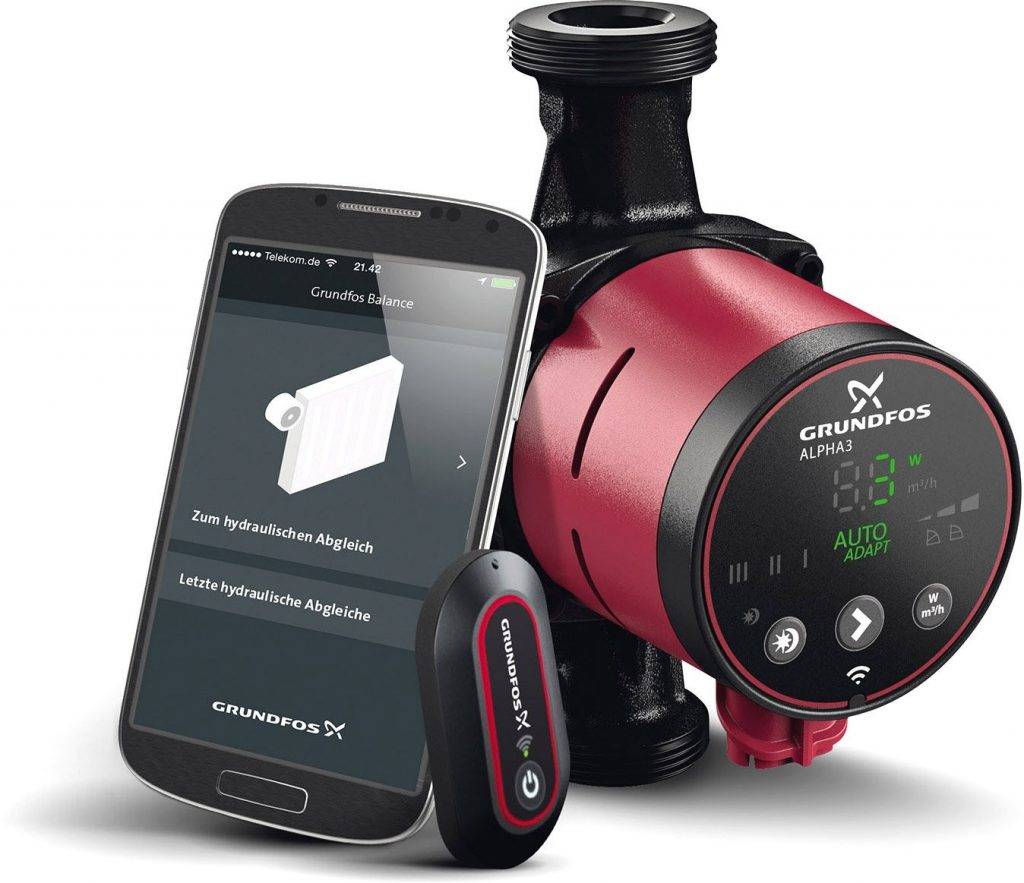

Самой инновационной можно назвать модель AIpha 3. Эту модель можно рассматривать как очень точный инструмент способным одновременно обеспечивать надежную работу всей системы и в тоже время позволяет контролировать расход теплоносителя. Эту возможность можно использовать совместно с приложением Grundfos GO Balance. Наличие этих приложений позволяют производит настройку всей топливной системы на удаленном расстоянии. Данное оборудование можно использовать и для измерения и балансировки всей системы отопления, устанавливая его на место другого циркуляционного насоса, подходящего по своим габаритам и размерам. Особенно хорош насос при балансировке радиаторов, коротких петель в системе теплый пол, а также при малых расходах теплоносителя. Наличие возможности трехкратной градации режимов как постоянного, так и пропорционального напора делают данную модель очень надежной и продуктивной. Ведь как известно, для любого мастера производящим монтаж отопительной системы, очень важным является способность монтируемого оборудования обеспечить нормальный расход теплоносителя, а для заказчика важным является надежность и экономичность данной системе. Циркуляционный насос дает положительный результат обоим. Экономичный и достаточно простой в обслуживании данный насос очень хорошо подходит для обустройства автономного отопления в загородных домах и отдельных квартирах.

2 Модельный ряд

Устройства Грандфос имеют широкий модельный ряд.

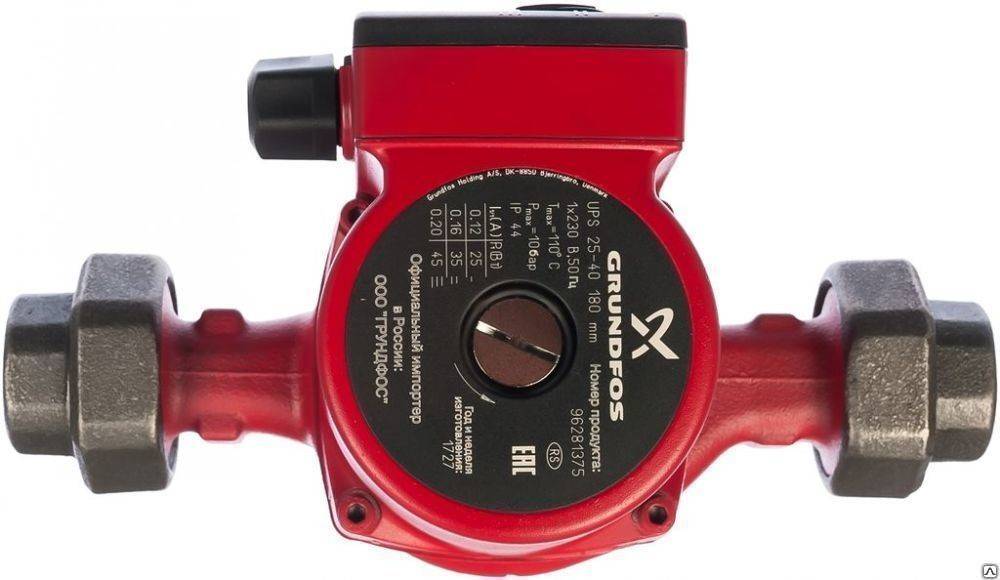

Циркуляционный насос Grundfos UPS 25-40 130

Серия с фиксированными скоростями

• Grundfos UPS 1560 производительностью 3300 литров в час, мощностью 105 Вт и напором 5,8 метров;
• Grundfos UPS 1560 130 имеет пропускную способность 1,59 кубических метров в час, напор 60 метров, мощность 50 Вт, вем 2,3 кг;
• Grundfos UPS 25 40 оснащен защитой мотора от скачков напряжения в сети. Производительность устройства 2900 литров в час, напор 3,8 метра, температурный режим жидкости от 2 до 110 градусов по Цельсию. Одинарный тип конструкции с 3-х скоросным режимом работы. Пользуется популярностью в жилищах с перебойной работой напряжения. Аналог моделиgrundfosups 25 40 130 и 180 имеет те же характеристики, отличается лишь монтажной длиной;
• Grundfos UPS 25 60 180 отличается универсальностью и эксплуатируется для горячего водоснабжения и отопительной системы. Производительность прибора 4300 литров в час при напоре 6,5 метров. Обладает трех скоростным режимом работы, рабочей камерой из чугуна и корпусом из алюминия. Монтажная длина составляет 180 миллиметров. Разновидностью модели является Grundfos UPS 25 60/130, отличающаяся монтажной длиной, составляющей 130 миллиметров;
• Grundfos UPS 25 80 создает максимальный напор 8 метров. Пропускная способность прибора составляет 8 метров кубических в час. Тип ротора-мокрый. Количество скоростей- три. Аппарат применяется в протяжной отопительной системе. Функционирует при максимальном давлении 10 Бар;
• Grundfos UPS 25 100 создает напор 10 метров, потребляемая мощность 280 Вт, производительность составляет 11 метров кубических в час;
• Grundfos UPS 25 120/180 отличается самым высоким напоров в линейке 12 метров и производительностью 3,6 кубических метров в час. Мощность 120 Вт;
• UPS 32/40 образует напор 4 метра, монтируется в вертикальном и горизонтальном положении. Пропускная способность 12 кубических метров в час. Мощность 60 Вт;
• циркуляционные насосы Grundfos UPS 3260 обладают пропускной способностью 4,6 кубометров в час, напором 6 метров и мощностью 90 Вт. Эксплуатируются при температуре воды до 95 градусов Цельсия. Весят 2,6 килограмм.Ups 3060 180 grundfosс монтажной длиной 18 сантиметров;
• циркуляционные насосы Grundfos UPS 32 80 работают при давлении до 10 Бар и температурой жидкости от минус 25 до 110 градусов Цельсия.Grundfos ups 32 80 180 создает напор 8 метров, производительность агрегата 11000 литров в час;
• Grundfos UPS 32 100 работает при давлении 10 Бар, расход прибора 14 кубометров в час. Grundfos UPS 32 100 создает напор 10 метров. Модель Grundfos UPS 32 100 создана для систем отопления, водоснабжения, охлаждения и кондиционирования;
• Grundfos UPS 32 120 f эксплуатируются при температуре жидкости от минус 10 до 120 градусов по Цельсию. Монтажная длина 22 сантиметра. Отличается керамическими радиальными подшипниками, осевым подшипником из графита, алюминиевым корпусом статора, чугунным корпусом. Вес 17 килограмм;
• Grundfos UPS 40 120 f. Аппарат создает напор 120 дм. Имеет фланцевое соединение и 3 скорости;
• UPS 65 120 f Grundfos с 3-х скоростным режимом и керамическими радиальными подшипниками и фланцевым присоединением. Создает напор 120 дм.

Сдвоенный циркуляционный насос Grundfos UPSD 40-60/2 F

Серия UP применяется для горячего водоснабжения в частных жилищах (для рециркуляции). Быстро доставляет воду к водозаборной точке.

Серия без фиксированных скоростей UP:

• насосы Grundfos UP 15 14 bpm используются для систем горячего водоснабжения. Создаваемый напор 1,2 метра, расход 0,5 кубических метра в час, монтажная длина 8 сантиметров. Аналогом модели являются циркуляционные насосы grundfos up 15 14 but, отличающиеся наличием таймера и термостата;
• Grundfos UP 15 40 btс мощностью 25 Вт, термостатом, напором 1.2 метра, пропускной способностью 0,7 кубометров в час. Защита от перегрева продлевает срок службы прибора;
• Grundfos UP 2015 n это односкоростная помпа с корпусом из нержавеющей стали;
• циркуляционные насосы Grundfos UP 15 14 b отличаются низким энергопотреблением и низким уровнем шума. Модель Grundfos UP 15 14 bapm имеет ротор двигателя на постоянных магнитах;
• Grundfos UP 20 14 bxa pmоборудован двумя температурными датчиками. Рециркуляция, которая проводится аппаратом один раз в неделю, необходима для уничтожения бактерий и промывки системы. Аналогом устройства является grundfos UP 2014bx pm;
• Grundfos UP 15 14b a pmиспользуется для рециркуляции гвс. Мокрый тип ротора защищает мотор от перегрева.

Определение рабочей точки

Теперь очень важно найти насос, который будет иметь функциональные параметры соответствующие допустимому диапазону рабочих значений. Называется набор таких параметров «рабочей точкой насоса»

Она должна располагаться в середине красной области приведенного ниже графика.

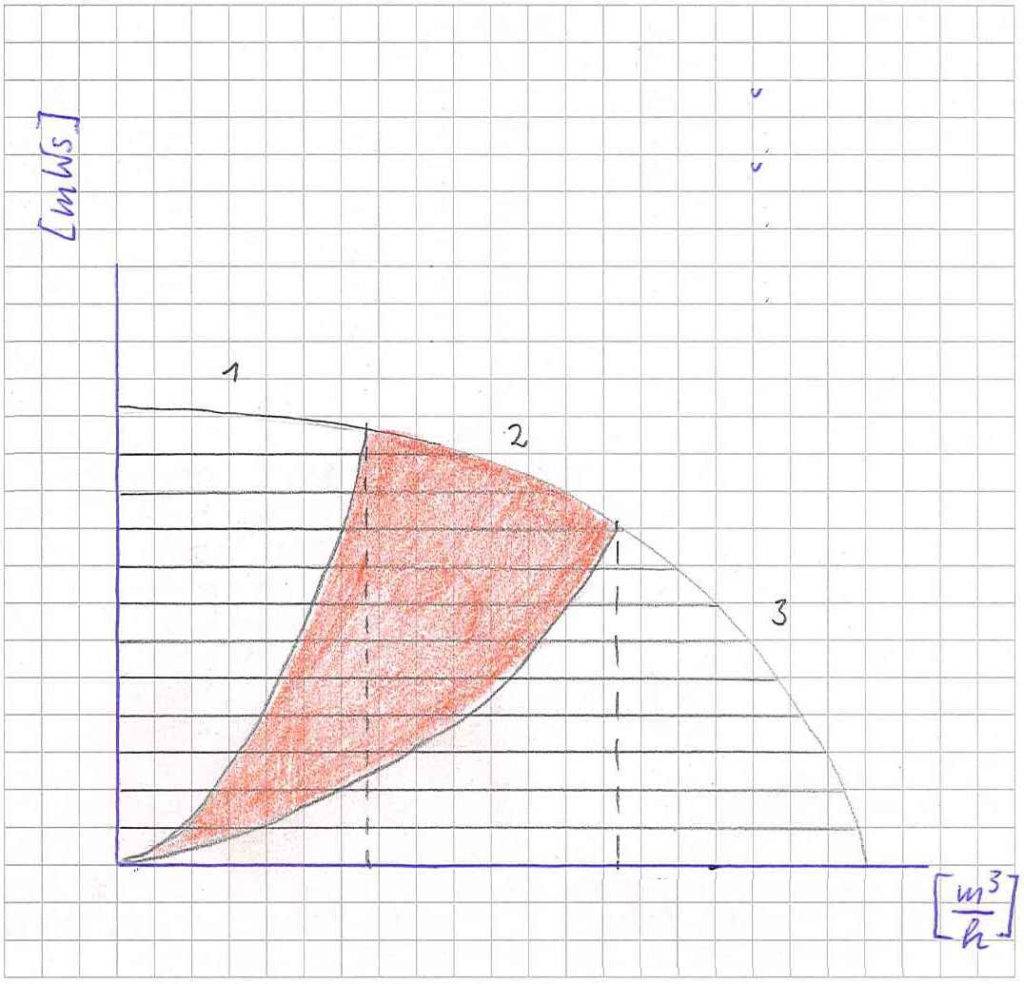

На графике: оптимальная рабочая точка насоса

Области кривой характеристик насоса и что они значат:

1. Область минимальной потребности системы в теплоносителе. Если рабочая точка находится в этой области, нужно выбрать меньший насос.
2. Если рабочая точка находится в этом диапазоне, насос будет работать в оптимальном режиме до 98 % от общего рабочего времени.
3. Максимальная нагрузка на систему отопления, рассчитанная на  холодную пятидневку. Если рабочая точка находится в этом диапазоне, насос будет работать в оптимальном режиме только в течении нескольких самых холодных дней в году.

Для того, чтобы выяснить, какой насос будет более подходящим сравните характерные кривые друг с другом.

На фото: характеристическая кривая насоса MAGNA3 25-40

Для примера выбран MAGNA3 25-40. Здесь рабочая точка находится во второй трети характеристической кривой насоса. Так, можно предположить, что в основном насос будет работать в оптимальном режиме.

Как видите, с помощью этих нескольких шагов, можно выбрать насос, который будет идеально подходить для функционирования вашей отопительной системы.

Ремонт насосов Grundfos (Грундфос) – распространенные поломки и устранения

Скважинные насосы используются в системе водоснабжения и при обустройстве скважин с артезианской водой, для наполнения резервуаров и другие системы водораспределения. Как правило, это глубинные установки, работающие в непрерывном или кратковременном режиме, регулируемом реле давления и гидробаком. В комплектацию изделия входят три основных элемента – двигатель, встроенный фильтр и система верхнего или нижнего водозабора. Продукция представлена сериями оборудования SP, SQ и SQE.

Рассмотрим устройство канализационных насосов Sololift, на примере типового агрегата Сололифт 2 WC 3. Установка состоит из оснащенного отверстиями входа/выхода бака, в который поступает сточная вода. После предварительной очистки, обеспечиваемой системой фильтрации, и по факту достижения определенного уровня, который контролирует датчик уровня Grundfos, насос включается автоматически. Таким образом запускается процесс откачивания жидкости в централизованную магистраль, септик или другой утилизационный резервуар. Установка также комплектуется измельчителем, который перерабатывает крупные бытовые отходы и препятствует засорению канализационных труб. Самая простая установка способна поднять воду на высоту до 5-7 м и транспортировать ее на 100 м в горизонтальной плоскости.

Моноблочные центробежные насосы серии NB отличаются односторонней системой всасывания и применяются в системах водоснабжения, отопления, вентилирования, кондиционирования и в составе оросительных установок. Крутящий момент от двигателя передается крыльчатке ротора, в центральную часть агрегата поступает жидкость. По мере вращения лопастей вода или другой носитель тепловой энергии, если речь идет об отопительной системе, отбрасывается по направлению к внешним элементам корпуса и перенаправляется в выходной патрубок под воздействием центробежной силы. Показатели давления внутри системы регулирует датчик уровня Grundfos.

Циркуляционные насосы, представленные сериями оборудования UP, UPS, UPA, UPSD, Alpha 2, оснащаются мокрым ротором и предназначаются преимущественно для комплектации отопительной системы с замкнутым контуром. В основе его функционирования – центробежная сила, генерируемая размещенным на валу рабочим колесом. При попадании воды из всасывающего патрубка в центральную часть вращающегося колеса она отбрасывается в периферийные отделы агрегата. Преимущество оборудования этой серии – в автоматическом охлаждении ротора, который вращается непосредственно в перекачиваемой среде. Ремонт циркулярного насоса отопления с мокрым ротором рекомендуется все же поручать профессионалам.

В сегменте самовсасывающего оборудования лидирует Grundfos MQ 3-35, применяемый в комплектации насосной станции с мембранным расширительным баком. Циркуляция воды стимулируется повышением давления за счет возникающей при вращении рабочего колеса центробежной силы. Когда она вытесняется из периферийных отсеков установки в напорный трубопровод, давление в центральной части рабочего колеса снижается и жидкость поступает в корпус насоса. Такие модели применяются для повышения давления и в составе систем подачи чистой воды (питьевой или технической).
