Система обогрева кровли и водостоков от наледи

Монтаж системы антиобледенения крыши — материалы

Для монтажа системы анти-лед вам понадобятся следующие материалы:

трехжильный кабель питания 220В – ВВГ

щиток под аппаратуру управления

автоматика (полная комплектация будет приведена ниже в схемах)

кабель КВВГ

Это контрольный кабель, которым будут подключаться датчики.

датчики – осадков, влажности, температуры

защитные распредкоробки

Они должны иметь степень защиты IP55.

лента монтажная для крепления кабеля обогрева

оцинкованный тросик или цепь

крепежные клипсы

сам резистивный нагревательный кабель

С чего начинается монтаж? Первым делом на земле отмерьте кабель по монтажной ленте. Расстояние между лентами выбирайте от 30 до 50см.

Тут же вымеряется спуск в водосток и монтируется тросик.

Типичные ошибки при выполнении монтажа

Выполняя монтаж обогрева, трудно не допустить ошибок. Опытные специалисты отмечают следующие из них:

• игнорирование особенностей кровли;
• ошибки, допущенные при креплении рабочего кабеля;
• использование ленты не того типа;
• применение хомутов из пластика;
• подвешивание нагревательного элемента в трубе без металлического троса;
• укладка на крыше проводов, не предназначенных для этой цели.

В результате игнорирования особенностей на некоторой части крыши рост наледи продолжается. Конструкция крыши порой представляет собой что-то немыслимое. Пластиковые хомуты разрушаются через несколько месяцев. Длинные провода без троса обрываются под тяжестью наросшего на них льда. Электрообогрев кровли на этом прекращает свое функционирование.

Watch this video on YouTube

Практика свидетельствует о необходимости обогрева крыши и водостоков с целью обеспечения правильного оттаивания и стока талых вод. Иначе падающие глыбы льда и снега приносят ежегодно многочисленные увечья людям и портят автомобили, стоящие во дворе. Смонтировать систему можно своими руками. Для этого нужно иметь готовый расчет мощности. Стоимость системы оправдает себя в течение самого короткого времени.

Как выбрать и подключить греющий кабель снаружи и внутри водопроводной трубы

Как выполнить прокладку силового электрического кабеля в земле

Как выполнить укладку электрического теплого пола под плитку?

Какой кабель для интернета лучше проложить в квартире?

Какие бывают виды соединительных муфт для кабелей?

Какой кабель лучше одножильный или многожильный?

Обогрев кровель и крыш в жилых домах

Чтобы организовать надежную защиту от ледяных глыб или снежных масс, можно использовать комплект FreezStop Roof.. Он предназначен для качественного обогрева кровельных водостоков: труб, лотков, небольших ендов, конструкций для наземного дренажа. Комплект оборудования способствует образованию канала для стока талой воды, предотвращает закупорку трубопровода, удаляет образовавшуюся наледь.

Элементы системы монтируют в пластиковых или стальных водостоках, на крышах из оцинкованного металла, металлочерепицы, металлопрофиля или мягкой черепицы с битумной основой. Если кровля выполнена из цинк-титана или меди, для обогрева наружного водостока используют детали крепежа из тех же материалов.

Комплект для обогрева водосточной системы

В состав комплектов марки FreezStop Roof. включают:

• саморегулирующийся кабель FreezStop,
• набор КТУ для создания герметичных нагревательных секций,
• перфорированную полосу,
• инструкцию по монтажу и применению,
• упаковочную коробку.

Конструкция кабеля для обогрева водосточной трубы

Саморегулирующийся кабель FreezStop изготавливают из двух параллельных медных проводников. Расположенный между ними промежуток заполняют матрицей (полупроводящим составом). Она изменяет свое сопротивление при повышении или понижении температуры объекта.

Система обогрева водостоков желобов саморегулирующимся кабелем обладает следующими характеристиками:

• напряжение питания – 220–240 В,
• максимальная рабочая температура – до +65 °C,
• минимальная температура укладки – до –30 °C,
• линейная мощность – 25 Вт/м,
• диапазон рабочих температур – от –50 °C до +50 °C,
• устойчивость к горению,
• черный цвет внешней оболочки.

Для повышения электробезопасности и защиты полупроводящей матрицы предусмотрена изоляция из термопластичного эластомера (ТПЭ). Поверх него укладывают оплетку из луженой меди и оболочку из ТПЭ. Оболочка имеет следующие свойства:

• устойчивость к ультрафиолетовому излучению, атмосферным осадкам;
• высокую механическую прочность;
• стойкость к перепадам температур.

Эти качества обеспечивает стабильность рабочих параметров, надежность системы в течение всего срока службы – он составляет свыше 25 лет.

Принцип саморегулирования

Нагрев происходит при прохождении тока через полупроводящую матрицу от одной жилы к другой. Изменение сопротивления матрицы зависит от температуры поверхности, на которой монтируют кабельную систему обогрева крыши. На линейную мощность проводки влияет изменение температурных показателей: при их повышении сопротивление матрицы увеличивается, а мощность уменьшается, и наоборот. Производитель рекомендует использовать кабель совместно с терморегуляторами.

Для начала работы саморегулирующегося оборудования необходимо подключить его к электросети при наступлении первых заморозков и понижении температуры до +5 °С. Антиобледенительная система функционирует в автоматическом режиме: напряжение подается на секции только в те периоды, когда наиболее вероятно образование льда. Если температура окружающей среды находится вне установленного на регуляторе диапазона, электроснабжение прекращается.

Выделяют несколько основных принципов работы.

• Если температура воздуха соответствует выставленному диапазону, но в лотках нет снега или воды, кабель снижает свою мощность.
• Когда выпадают осадки, кабель повышает мощность, чтобы эффективно растапливать снежные массы или наледь.
• При позднем включении системы, если лотки уже заполнились снегом или льдом, эффективность работы оборудования снижается.

Для автоматического управления и снижения потребления электроэнергии используют разные приборы, совместимые с комплектом
FreezStop Roof.

• Терморегулятор TP 140 – встраиваемый в стену регулятор рабочей температуры.
• Электронный терморегулятор РТ-330 – устройство для управления нагревом, устанавливаемое в шкафу с креплением на DIN-рейку.
• Повторитель-реле «Roomstat» 190 – прибор для подключения дополнительной нагрузки. Его заказывают дополнительно к комплекту при суммарной мощности системы свыше 3,5 кВт.

Как правильно выбрать кабель греющий

Главный элемент подогрева кровли — кабель. Он бывает резистивный и саморегулирующийся. Выбирать его нужно правильно и вдумчиво, учитывая все положительные и отрицательные стороны.

Кабель резистивного типа

Этот материал прост в своей работе. Внутри его расположена токопроводящая жила с высоким сопротивлением. При прохождении тока внутренний провод нагревается и отдает полученное тепло сначала изоляции, потом материалу кровли. Такая система не нуждается в больших финансовых затратах и проста в использовании. Преимущества кабеля:

• отсутствие стартовых токов;
• постоянная мощность;
• низкая цена.

Постоянная мощность требует наличия в цепи терморегулятора, чтобы убавлять или прибавлять температуру нагрева.

Кабель саморегулирующийся

Саморегулирующийся кабель устроен более сложным образом. Внутри него расположены 2 жилы, окруженные матрицей. Она учитывает температуру окружающего воздуха или снега и регулирует сопротивление внутренних жил кабеля. В теплую погоду кабель нагревается меньше, в холодную — больше. Достоинства кабеля:

• не требуется установка приборов управления;
• не нужны терморегуляторы и детекторы;
• система не перегревается;
• кабель режется на части длиной от 20 см.

При монтаже саморегулирующийся кабель допускает перекрещивания и скручивания. Это не влияет на его работоспособность.

К недостаткам относится стоимость. Его цена в несколько раз выше резистивного собрата. Но в эксплуатации он обойдется дешевле. Второй недостаток — постепенный выход из строя саморегулирующейся матрицы и всего кабеля.

Способы монтажа

Греющий кабель для водопровода укладывают снаружи или внутри трубы. Для каждого способа есть специальные виды проводов — некоторые только для наружного монтажа, другие — для внутреннего. Способ монтажа обязательно прописывается в технических характеристиках.

Внутри трубы

Для установки нагревательного элемента внутри водопроводной трубы, он должен отвечать нескольким требованиям:

• оболочка не должна выделять вредных веществ;
• степень электрической защиты должна быть не ниже IP68;
• герметичная оконечная муфта.

Чтобы была возможность заправить провод внутрь, на конце трубопровода ставят тройник, в один из отводов которого через сальник (идет в комплекте) заводится провод.

Пример установки греющего кабеля внутрь трубы через сальник

Обратите внимание, что соединительная муфта — место перехода между нагревательным кабелем и электрическим — должна находится за пределами трубы и сальника. Она для влажных сред не предназначена

Тройник для монтажа обогревающего кабеля внутри трубы может иметь разные углы отвода — на 180°, 90°, 120°. При этом способе монтажа провод никак не фиксируется. Его просто заправляют внутрь.

Виды тройников для монтажа греющего кабеля внутри водопровода

Наружный монтаж

Закреплять греющий кабель для водопровода на наружной поверхности трубы надо так, чтобы он прилегал плотно, всей площадью. Перед установкой на металлические трубы, их очищают от пыли, грязи, ржавчины, следов сварки и т.п. На поверхности не должно остаться каких-либо элементов, которые могут повредить проводник. На чистый металл укладывается повод, фиксируется через каждые 30 см (чаще можно, реже — нет) при помощи металлизированной клейкой ленты или пластиковых хомутов.

Если тянется вдоль одна-две нитки, то монтируются они снизу — в самой холодной зоне, укладываются параллельно, на некотором расстоянии друг от друга

При укладке трех и более проводов, они располагаются так, чтобы их большая часть находилась снизу, но расстояние между греющими кабелями выдерживается (особенно важно это для резистивных модификаций)

Способы закрепления греющего кабеля на трубе

Если обогревать будут водопроводную трубу из пластика, то под провод наклеивается сначала металлизированный скотч. Он улучшает теплопроводность, повышая эффективность нагрева. Еще один нюанс монтажа обогревающего кабеля на водопровод: тройники, вентили и другие подобные устройства требуют больше тепла. При укладке сделайте на каждом фитинге несколько петель. Только следите за минимальным радиусом изгиба.

Фитинги, краны необходимо прогревать лучше

Чем утеплять

Однозначно для утепления обогреваемого трубопровода нежелательно использовать минеральную вату любого происхождения. Она боится намокания — во влажном состоянии теряет свои теплоизоляционные свойства. Замерзнув в мокром виде, после повышения температуры, она просто рассыпается в труху. Отсутствие влаги вокруг трубопровода обеспечить очень сложно, так что этот утеплитель лучше не брать.

Не очень хороши утеплители, которые сжимаются под действием тяжести. Сжавшись, они тоже теряют теплоизоляционные свойства. Если трубопровод у вас проложен в специально построенной канализации, на него ничего давить не может, можете использовать и поролон. Но если трубу будете просто закапывать, вам нужна жесткая теплоизоляция. Есть еще вариант — поверх сминаемого утеплителя (например, вспененного полиэтилена с закрытыми ячейками) надеть жесткую трубу, к примеру — пластиковую канализационную.

Пример утепления водопроводной трубы с нагревательным кабелем

Еще один материал — пенополистирол, сформованный в виде фрагментов труб разного диаметра. Такой вид утеплителя часто называют скорлупой. Имеет он хорошие теплоизоляционные характеристики, не боится воды, выносит некоторые нагрузки (зависит от плотности).

Какой мощности требуется греющий кабель для водопровода

Требуемая мощность зависит от региона, в котором вы проживаете, от того, как проложен трубопровод, от диаметра труб, утеплен он или нет, да еще и от того, как именно вы прокладываете обогрев — внутри трубы или поверх нее. В принципе, у каждого производителя есть таблицы, по которым определяется расход кабеля на один метр трубы. Эти таблицы составляются для каждой мощности, так что выкладывать тут какую-то из них нет смысла.

По опыту, можно сказать, что при среднем утеплении трубопровода (пенополистирольная скорлупа толщиной 30 мм) в Средней полосе России на обогрев одного метра трубы изнутри достаточно мощности в 10 Вт/м, а снаружи надо брать не менее 17 Вт/м. Чем севернее вы живете, тем большая мощность (или толще стой утеплителя) вам требуется.

Обогрев водостоков греющим кабелем

Водосточная система кровли состоит из водосборных лотков, водосточных труб и ливневой канализации и может быть самостоятельным объектом обогрева (без края кровли). Это возможно в случае, когда конфигурация кровли позволяет избежать значительного скопления снежных масс и льда (достаточно крутой скат, хорошая теплоизоляция и т.д.).

Система антиобледенения препятствует засорам водостоков льдом, образованным в результате подтаивания снега на скатах кровли и в водосборных лотках, продлевая срок службы объекта.

Кроме того для антиоблединительных систем используется только кабель с защитной оплеткой (экраном), чтобы исключить механические повреждения.

1. Греющий кабель
2. Крепления
3. Система управления
4. Система питания

При проектировании обогрева водосточной системы кровли учитывается общая длина водосборных лотков/желобов, водосточных труб и количество других элементов (воронок, капельников, водометов). Исходя из этого определяется общая мощность и подбирается система управления обогревом.

Состав системы обогрева водостоков

Саморегулирующийся кабель

Резистивный или саморегулирующийся. Резистивный кабель дешевле, он продается готовыми секциями определенной общей мощности, которая напрямую зависит от его длины. Саморегулирующийся греющий кабель нарезается секциями любой длины, не боится перегрева и может использоваться даже без терморегулятора (если подключено не более 1 линии обогрева).

Крепления для греющего кабеля

Для монтажа системы обогрева в лотках и водостоках используется перфорированная монтажная лента, зажимы (в зависимости от количества ниток кабеля), трос или цепь для прокладки кабеля в водосточной трубе, а также саморезы.

Система управления обогрева

Система представлена чаще всего шкафом управления, выполняющего защитную функцию. Применение шкафа управления позволяет системе работать в автоматическом режиме при помощи датчиков температуры и терморегуляторов. В системах мощностью менее 1,5 кВт может быть применен только терморегулятор с датчиками температуры и влажности, но для большей надежности систему оснащают автоматами дифференциальной защиты.

Система питания

Сечение питающего провода определяется мощностью системы в момент старта (стартовым током).

Режим работы системы обогрева водостока

Задача системы обогрева водостока – препятствие замерзанию воды и скоплению льда в водосборных лотках и водосточных трубах. Режим работы настраивается таким образом, чтобы снег стаивал по мере выпадения. Схематично это можно изобразить так:

Система управления настраивается таким образом, чтобы обеспечивать работу греющего кабеля в диапазоне -15°С…+5°С. В этом диапазоне температур наиболее вероятно выпадение осадков и стаивание происходит эффективнее .

• При температуре меньше -15°С работа системы не целесообразна, так как во первых – в мороз снегопады маловероятны, а во вторых при низких температурах мощность кабеля будет недостаточной для отведения талой воды. В этом случае подтаеный снег будет заледеневать, закупоривая водосточные трубы.
• В диапазоне -15°С…+5°С система включается и происходит стаивание снега. Датчики температуры устанавливаются на северной стороне здания.
• При температуре выше +5°С система отключается.

Выбор мощности саморегулирующегося греющего кабеля для водостока

В южных регионах возможно использование греющего кабеля 24 Вт/м , так как при отсутствии суровых морозов этой мощности достаточно для прогрева системы и успешного стаивания снега в водостоках.

Расчет длины греющего кабеля для водостоков

При расчетах учитывается длина всех обогреваемых водосточных труб и водосборных лотков, а также наличие дополнительных элементов (воронок, капельников, водометов и так далее). Исходя из принципов приведенных выше расчитывается общая длина кабеля, необходимого для системы обогрева.

общая длина пластиковых желобов диаметром 150мм – 54м, общая длина 4 пластиковых водосточных труб высотой 6м диаметром 150 – 36м. Укладываем кабель в водосборных лотках в 2 нитки, и в 1 нитку в водосточных трубах- получаем 108м+36м=144м греющего кабеля мощностью 30Вт/м.

Кроме того закладываем дополнительную длину для усиления нижней части водосточной трубы, прибавляя на каждый водосток по 1-1,5м греющего кабеля.

При расчетах системы необходимо учитывать максимальную длину секции греющего кабеля.

Для греющего кабеля 30 Вт/м с экраном – максимальная длина секции – 75м. Для греющего кабеля 40 Вт/м с экраном – максимальная длина секции – 55м.

Исходя из максимальной длины рассчитывается количество отрезков кабеля, и далее подбираются комплектующие (соединительные коробки, комплекты для муфтирования, крепления и элементы управления).

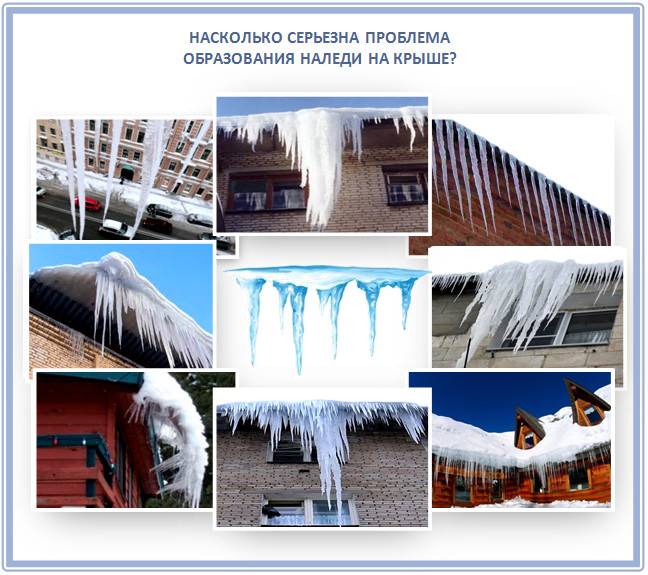

Счастье на голову, или откуда на карнизе берутся сосульки?

Вам интересно узнать, почему сосульки образовываются именно на краю кровли? И откуда они вообще берутся зимой, ведь для этого снегу нужно растаять?

Все дело в том, что снежинки, попадая на относительно теплую кровлю, тают и просто стекают вниз. Постепенно они преодолевают более теплую по температуре поверхность и попадают на совсем холодный карниз, которых находится за пределами здания и уже не получает от него тепла. Тут-то и замерзает вода, образовывая большие сосульки. А они уже и доставляют нам столько проблем.

Образование на крыше «ледового панциря» говорит о наличии серьезной разницы температур между подогреваемой частью крыши и не подогреваемым карнизом. А причин этому может быть несколько.

Заметим, что надели на крыше – чаще всего из-за неправильного утепления. Так, если теплопотери дома в значительной мере идут через крышу (ввиду отсутствия нормальной теплоизоляции), тогда это же тепло слегка подтапливает и снег на крыше. А тот, как вы уже поняли, и создает основные проблемы.

И, если наледь на крыше – признак того, что сконструирован кровельный пирог был неправильно, то буквально через два-три года все это выйдет боком: гниющий утеплитель, плесень на стенах и запах сырости. Вот почему в идеале правильно обустроенная кровля в обогреве не нуждается, т.к. наледи на ней не образовывается. Если только погода не шалит.

По данным метеорологом, за зиму в среднем в России фиксируется до 70 перескоков температуры через отметку в 0°С! А ведь такие колебания как раз и доставляют больше всего проблем. Так, воздух быстро нагревается и быстро охлаждается, снег начинает подтаивать – и тут же превращается уже в лед.

Сильные заморозки за ночь сменяются оттепелью, а затем – неожиданная минусовая температура. Знакомая картина? Погода в той местности именно такая? Особенно проблематичны оттепели, когда за одни сутки уличная температура может легко оказываться по обе стороны от нулевой отметки. В итоге снег на крыше днем подтаивает, а ночью – быстро замерзает.

Своих сложностей добавляют популярные на крыше башенки, внутренние углы, воротники и горизонтальные площадки. Все они формируют дополнительный снежный покров, который доставляет еще больше проблем. Почему проектировщики и рекомендуют для российских широт отдавать предпочтение простой форме крыши с углом наклона от 30°, а в Европе пускай фантазируют, снега у них столько нет.

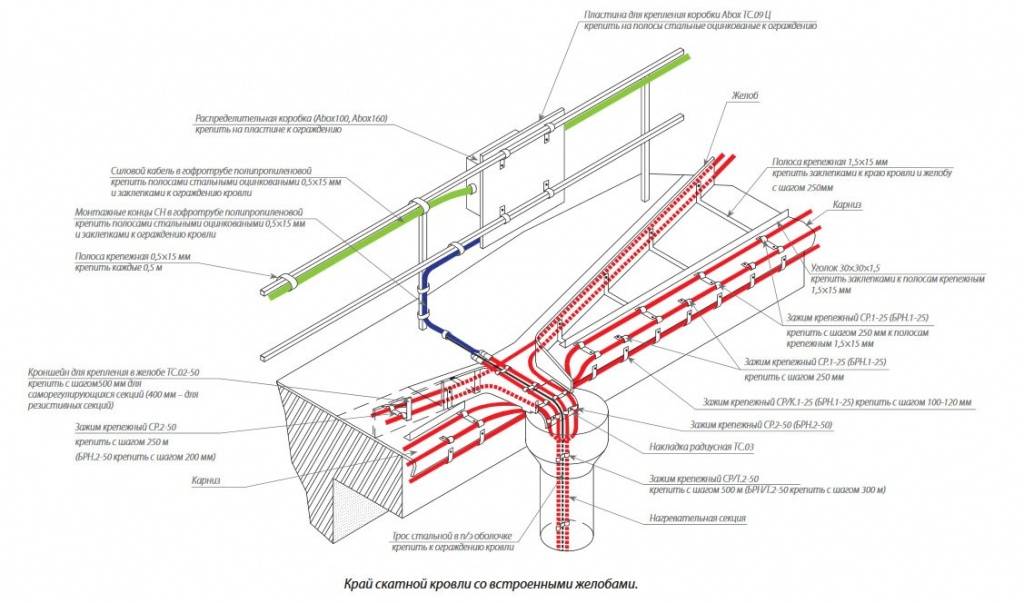

Монтаж кабеля на кровле

Способ крепления кабеля на карнизе определяется материалом кровли. На кровлю, покрытую металлочерепицей или профлистом, кабель монтируется при помощи металлических клипс, или оцинкованных направляющих. Клипсы крепятся к кровле при помощи заклепок или саморезов, отверстия уплотняются герметиком. Верхнюю часть змейки можно также крепить к снегозадержанию. Если кровля волнистая, то нижняя петля должна крепиться внутри волны.

На черепичную кровлю секции крепятся при помощи монтажной ленты. При этом лента устанавливается на клей, под край черепицы выше зоны обогрева. Нижний край крепится обжимными клипсами, не нарушающими целостности натуральной черепицы.

При необходимости смонтировать нагревательные секции на мягкой кровле, используется металлическая сетка или подложка типа «Поликров». Кабель крепится к сетке или подложке металлическими скобами, а та приклеивается к материалу кровли.

В желобах кабель монтируется при помощи монтажной ленты или пластиковых крепежных элементов. Шаг установки крепежа, при использовании саморегулируемого кабеля – 25 см. Пластиковые защелки крепятся к краю водостока, а монтажная лента – заклепками к стенке желоба. Крепление должно обеспечивать расстояние между нитями 5-10 см.

В водосточных трубах длиной более четырех метров, нагревательный кабель подвешивается на трос, металлическую или пластиковую длиннозвеньевую цепь. К подвесу крепятся распорки 5-10 см, которые предотвращают смыкание ниток кабеля. При меньшей длине трубы кабель может удерживаться за счет собственной прочности, и достаточно одних только распорок. На выходе из водосточной трубы делается дополнительная петля кабеля, чтобы предотвратить замерзание воды за счет наружного воздуха.

При монтаже нагревательных секций надо учитывать минимальные радиусы изгиба кабеля. Переходы через край желоба и спуски в трубу, желательно защитить пластиковой трубкой или специальным изделием, например GM-RAKE.

Комплектующие для монтажа системы обогрева кровли

1.7. Желоба и водостоки

Наледь, как правило, накапливается в желобах и в водостоках. Поэтому необходимо поддерживать теплым проход в желобах и водостоках для отвода талой воды, как показано на рисунках 1.10 и 1.11.



• Если ширина желоба меньше 15 см, используется одна нить нагревательного кабеля (см. рисунок 1.10).

• Обычно никакого крепления к желобу не требуется. Если крепление необходимо, используйте зажим для кабеля.

• Нагревательный кабель должен быть продлен вниз во внутреннюю часть сливной воронки примерно на 30 см. (см. рисунок 2.7)

Для широких желобов рисунок 1.11.

В широких желобах снег и лед могут образовать туннель, не очищая весь желоб, если обогрев осуществляется одной нитью нагревательного кабеля. Поэтому в широких желобах обычно используют две нити нагревательного кабеля, укладывая их так, как показано на рисунке 1.11. Методы крепления рассмотрены в Главе 2.



• В широком желобе используют две нити нагревательного кабеля, укладываемые параллельно. Отделяют нити нагревательного кабеля друг от друга парой зажимов.
• Обычно крепления кабеля к желобу не требуется. Если крепление необходимо, используйте крепления с соответствующим клеем (мастикой).
• Нагревательный кабель должен быть продлен вниз во внутреннюю часть сливной воронки примерно на 30 см. (см. рисунок 2.7).

Технология обустройства системы обогрева

Предлагаем изучить подробную инструкцию по монтажу системы обогрева кровли и водостоков своими руками. Процесс устройства греющей системы для водостоков включает ряд стандартных шагов:

Для начала намечаем места, где будет проложен кабель

Важно учесть все повороты и их сложность. Если угол поворота слишком крутой, рекомендуется нарезать кабель на детали необходимой длины и соединить их потом с помощью муфт. При разметке внимательно осматриваем основание

Здесь не должно быть острых выступов или углов, иначе целостность кабеля окажется под угрозой

При разметке внимательно осматриваем основание. Здесь не должно быть острых выступов или углов, иначе целостность кабеля окажется под угрозой.

Внутри водосточных желобов кабель фиксируется специальной монтажной лентой. Она закрепляется поперек провода. Ленту желательно выбирать максимально прочную.

Резистивный кабель закрепляется лентой через каждые 0,25 м, саморегулирующийся – через 0,5 м. Каждая полоска ленты дополнительно фиксируется заклепками. Места их установки обрабатываются герметиком.

Для монтажа кабеля используют специальную монтажную ленту. Никакие другие крепежи использовать не рекомендуется. Для фиксации ленты применяют заклепки, герметик или монтажную пену

Внутри водостоков для закрепления кабеля используется та же лента для монтажа или термоусадочная трубка. Для деталей, длина которых превышает 6 м, дополнительно используется металлический трос. К нему прикрепляется кабель, чтобы снять с последнего несущую нагрузку.

Внутри воронок греющий кабель крепится на ленту и заклепки. На кровле – на монтажную ленту, приклеенную на герметик, или на монтажную пену.

Важное замечание от специалистов. Может показаться, что сцепление материала кровли с герметиком или пеной недостаточно для надежного соединения. Однако выполнять на кровельном материале отверстия под заклепки категорически нельзя

Со временем это неизбежно приведет к появлению течей, и кровля придет в негодность

Однако выполнять на кровельном материале отверстия под заклепки категорически нельзя. Со временем это неизбежно приведет к появлению течей, и кровля придет в негодность.

Выбираем место под распределительные коробки и устанавливаем их. Затем прозваниваем и точно замеряем сопротивление изоляции всех получившихся секций. Ставим на место датчики термостата, кладем силовой и сигнальный провода. Каждый датчик представляет собой небольшое устройство с проводом, длину последнего можно регулировать. Детекторы ставятся в строго определенных местах.

На некоторых участках системы требуется усиление обогрева. Здесь монтируется большее количество кабеля. К числу таких участков относится воронка водостока, где может накапливаться лед

Например, для датчика снега выбирается место на крыше дома, детектор воды – в нижней точке желоба. Все работы проводим по инструкции производителя. Соединяем детекторы с контроллером. Если здание большое, датчики можно объединить в группы, которые впоследствии поочередно подключаются к общему контроллеру.

Далее готовим место, где будет установлена система автоматического управления. Чаще всего это распределительный щиток, находящийся внутри здания. Здесь устанавливается контроллер и защитная группа.

В зависимости от типа контроллера нюансы его установки могут несколько различаться. Однако в любом случае он будет иметь клеммы для подключения детекторов, нагревательных кабелей и для подачи электропитания.

На снимке видно, что кабель закреплен в “подвешенном” состоянии. Со временем нарушение монтажа неизбежно приведет к его обрыву и поломке системы обогрева

Устанавливаем защитную группу, после чего замеряем сопротивление ранее смонтированных кабелей. Теперь нужно протестировать автоматическое защитное отключение, чтобы выяснить, насколько хорошо оно справляется со своими функциями.

Если все в порядке, программируем термостат и запускаем систему в работу.

1.3. Плоская крыша

Ледяные наросты (наледь) наиболее часто возникают на плоских крышах в районах сливных воронок и на сточных гранях. Чтобы обеспечить непрерывный поток
талой воды с крыши к водосливу, нагревательный кабель необходимо уложить по всему периметру и в долинах (сточных гранях) плоской крыши, как показано на рисунке 1.5. Нагревательный кабель должен спускаться в воронку и петлей выступать из стока, чтобы позволить талой воде найти выход с крыши.

Для утепления воронок может понадобиться дополнительный нагревательный кабель.

Места укладки кабеля:

• Нагревательный кабель укладывается по периметру плоской крыши.
• Нагревательный кабель укладывается в долинах ‘сточных гранях) плоской крыши.
• Нагревательный кабель должен спускаться во внутреннюю сливную воронку петлей не менее чем на 30 – 35см.
• Внешние воронки и лотки стока необходимо тщательно обогревать.
  Нагревательный кабель должен «капающей» петлей выступать на лотке стока, чтобы
  не препятствовать выходу талой воды с плоской крыши. Более подробно см.
  рисунок 1.13
•  Чтобы не повредить нагревательный кабель, уложенный на кровле, НЕ
  ХОДИТЕ ПО НЕМУ!!!

Принципы укладки кабелей для обогрева водосточных труб

Устройство кровельного электрообогрева отличается простотой, оно не занимает много времени. Правила монтажа зависят от вида обогрева.

Ендовы. Кабели размещают минимум на 2/3 длины ендов в две нитки. В местах, где кровля примыкает к вертикальным стенам, провода тоже укладывают в две нитки.

Карниз. Проводку монтируют вдоль него в 2–3 нитки, если ширина конструкции составляет менее 300 мм. При обогреве карнизов крыш исходят из расчета 250–300 Вт/м². Провод устанавливают в виде змейки. Шаг укладки для мягких кровель равен 35–40 см, на жестких он должен быть кратным рисунку.

Водосборный желоб. На нем размещают не менее двух ниток провода. Суммарная номинальная мощность обогрева желоба водостока на погонный метр составляет от 50 Вт и более.

Капельник. Укладывают 1 или 2 нитки кабеля – это зависит от конструкции капельника.

Водосборные лотки. Расчет обогрева водостоков зависит от размера лотков. При номинальной мощности от 50 Вт/м с шириной лотка 50–100 мм требуется от двух ниток кабеля, от 60 Вт/м с шириной лотка 100–150 мм – не менее двух ниток, от 75 Вт/м с шириной лотка более 150 мм – не менее трех ниток.

Водосточные трубы с воронками. Номинальная мощность зависит от диаметра трубы. Если он составляет до 120 мм, она должна быть равна 25–30 Вт/м, требуется одна нитка кабеля. Для обогрева воронок диаметром более 120 мм используют две нитки провода мощностью 50–60 Вт/м.

Виды греющих кабелей, их достоинства и недостатки

Для обустройства надёжной системы антиобледенения используются два вида греющих кабелей:

• резистивные;
• саморегулирующиеся.

Далее рассмотрим особенности каждого из нагревателей и возможность их применения в том или ином месте кровли и водостока.

Резистивный нагреватель

Нагрев кабеля этого типа происходит за счёт омических потерь в жиле, которая имеет высокое сопротивление.

В зависимости от конструкции резистивный кабель может иметь одну или две нагревательные жилы

Тепловыделение современных резистивных нагревателей составляет до 30 Вт/м, при этом температура может достигать 250 °C. На разрезе хорошо видно внутреннее строение кабеля — металлический проводник, слой изоляции, медная оплётка и защитная оболочка. Кроме того, существует разновидность двухжильных кабелей с дополнительным токопроводящим элементом. Благодаря ему подключение может осуществляться с одного конца. Это значительно упрощает монтаж и удешевляет стоимость работ за счёт уменьшения длины цепей питания.

К достоинствам нагревателей этого типа относятся:

• простота конструкции;
• стабильность характеристик;
• эластичность;
• высокое удельное тепловыделение;
• относительно низкая стоимость.

Недостатками кабелей, работающих по принципу резистивного нагрева, являются:

• затруднённый монтаж системы, связанный с необходимостью использования контуров строго заданной длины;
• наличие «холодного» и «горячего» конца, из-за чего возникают тепловые напряжения;
• возможность локального перегрева при снижении эффективности теплоотвода. По этой же причине не допускается перехлёст кабеля;
• ограниченная ремонтопригодность: при перегорании нагревателя секция не подлежит восстановлению.

Поскольку мощность резистивного элемента не зависит от внешних условий, при использовании кабеля этого типа необходим правильный расчёт, иначе будет сложно избежать излишних энергозатрат.

Резистивный кабель можно подключать как с одного, так и двух концов — всё зависит от количества нагревательных жил

Саморегулирующийся нагревательный элемент

Саморегулирующийся кабель состоит из токоведущих жил, помещённых в среду из специальной пластмассы. Наличие в её составе зёрен графита превращает систему в длинную цепочку с множеством параллельных переменных сопротивлений. Проводимость внутреннего наполнителя меняется в зависимости от температуры, благодаря чему обеспечивается регуляция мощности нагревателя — при падении температуры кабель будет выделять больше тепла.

Саморегулирующийся кабель является высокотехнологичным электрическим нагревателем

Достоинства саморегулирующихся кабелей:

• высокая экономичность;
• упрощение монтажа — нагреватель можно резать на секции любой длины;
• невозможность локального перегрева даже в местах перехлёста нагревателя, а также при механических повреждениях;
• тепловыделение, которое изменяется по длине секции в зависимости от внешних условий;
• повышенная безопасность.

К недостаткам саморегулирующихся элементов относится более высокая стоимость, которая, впрочем, компенсируется во время их эксплуатации.

Самые эффективные системы антиобледенения получают, используя нагреватели обоих типов. Резистивный кабель, как обладающий более высокой удельной мощностью, рекомендуется монтировать на плоских участках кровли, а саморегулируемый — в желобах, воронках и водосточных трубах.
