Как подключить твердотопливный котел отопления своими руками — схемы

Базовые принципы подключения твердотопливного агрегата

Рассматривая, как правильно подключить твердотопливный котел, необходимо обратить внимание на базовые элементы обвязки, обеспечивающие безопасность функционирования теплогенератора. Речь идет о группе безопасности и смесительном узле

Группа безопасности, в состав который входит манометр, а также предохранительный клапан и воздухоотводчик, смонтированные на одном коллекторе, устанавливается непосредственно на выходном патрубке котельного агрегата. Манометр помогает следить за давлением в системе, воздухоотводчик служит для удаления воздушных пробок, а предохранительный клапан сбрасывает излишки пароводяной смеси, когда давление превышает заданные параметры.

Важно! Между патрубком и группой безопасности запрещается устанавливать циркуляционный насос, запорную арматуру. Смесительный узел на основе трехходового клапана с термоголовкой устанавливается совместно с байпасом (перемычкой), соединяющим трубу подачи и обратки, за счет чего формируется малый циркуляционный контур

Смесительный узел на основе трехходового клапана с термоголовкой устанавливается совместно с байпасом (перемычкой), соединяющим трубу подачи и обратки, за счет чего формируется малый циркуляционный контур.

Работает система, предохраняющая котел от конденсата и температурного шока, по следующей схеме :

1. Пока топливо разгорается, клапан перекрывает поток остывшего теплоносителя из большого контура системы отопления. В результате циркуляционный насос гоняет по малому кругу ограниченный объем теплоносителя.
2. На трубе обратки установлен датчик, соединенный с термоголовкой трехходового клапана. Когда теплоноситель в обратном трубопроводе нагревается до 50-55 градусов, термоголовка срабатывает и нажимает на шток клапана.
3. Клапан плавно приоткрывается и остывший теплоноситель начинает понемногу поступать в рубашку котла, смешиваясь с нагретым из байпаса.
4. Когда все радиаторы прогреваются и температура обратки повышается до безопасных для котла значений, трехходовой клапан перекрывает байпас, полностью открывая проход потоку теплоносителя по обратному трубопроводу.

Базовая схема подключения твердотопливного котла к отопительной системе максимально проста и надежна, монтаж обвязки можно выполнить самостоятельно.

Важно знать, как подключить твердотопливный котел с использованием полимерных труб, чтобы избежать распространенных проблем :

• Полимерные трубы небезопасно использовать для обвязки котла – они могут не выдержать аварийного повышения температуры и давления. Поэтому обвязку рекомендуется выполнить сталью или медью, а полимерные трубы подсоединять уже к коллектору, распределяющему теплоноситель по отопительным контурам. В крайнем случае, металлическую трубу монтируют только между подающим патрубком котла и группой безопасности.
• Использование толстостенной полипропиленовой трубы для обратного трубопровода на участке между трехходовым клапаном и патрубком котла приводит к тому, что накладной температурный датчик реагирует на нагрев теплоносителя с заметным запозданием. Лучше установить металлическую трубу.

Подключение твердотопливной установки с гидрострелой

Насос для системы отопления с принудительной подачей теплоносителя устанавливается на трубу обратки между трехходовым клапаном и котлом. Такое расположение позволяет ему обеспечить циркуляцию воды или антифриза по малому кругу. Ставить циркуляционный насос на трубу подачи нельзя, поскольку устройство не рассчитано на работу с пароводяной смесью, которая образуется при перегреве теплоносителя. Остановка насоса ускорит или спровоцирует взрыв отопительного котла, поскольку в него перестанет поступать остывший теплоноситель.

Как удешевить обвязку

Базовая схема подключения твердотопливного котла предусматривает использование трехходового смесительного клапана, оснащенного термоголовкой и накладным датчиком. Это оборудование достаточно дорого стоит, и его можно заменить более дешевым вариантом – трехходовым клапаном с вмонтированным термостатическим элементом. Такое устройство отличается фиксированной настройкой – клапан срабатывает, когда температур среды достигает 55 или 60 градусов (в зависимости от модели).

Установка клапана, поддерживающего фиксированную температуру, снижает финансовые затраты на монтаж защиты твердотопливного агрегата от конденсата и термических перепадов. Теряется возможность гибко управлять температурой теплоносителя, отклонения от заданного значения могут достигать 1-2 градусов, но это не является критичным.

Вариант и схема 3

По сути, этот вариант «Ленинградки» не имеет существенных отличий, кроме ответвления от основного контура. Из-за различной длины контуров, отличается количество секций в теплообменниках, для чего требуется дополнительная балансировка в процессе эксплуатации. Для этой цели в системе водяного отопления Ленинградка устанавливают балансировочный вентиль, который равномерно распределяет тепло по всем контурам.

Для нормального функционирования такой системы необходимо расположить балансировочный кран на обратной трубе дополнительного контура, непосредственно в обратную трубу врезать перед насосом для принудительной циркуляции теплоносителя.

Вариант 4

Предыдущие варианты считаются устаревшими, поэтому используют их очень редко. Модернизация привела к появлению усовершенствованных систем отопления. Сейчас в систему отопления Ленинградка с полипропилена монтируют радиаторы с запорными вентилями и обязательной перемычкой – байпасом.

Такая система имеет несколько преимуществ:

• Наличие запорной арматуры позволяет проводить ремонт или замену одного радиатора без ущерба для работы всей системы. При этом теплоноситель в системе отопления Ленинградка с насосом также циркулирует без остановки.
• С помощью вентилей на входе можно регулировать подачу тепла и контролировать степень нагрева радиаторов.
• Появляется возможность отключения от общей системы радиаторов, которые находятся в неиспользуемых помещениях. При этом магистральный проход через них остается неизменным.

Вариант 5

Монтаж дополнительных вентилей для регулировки параметров системы на байпас дает более широкие возможности каждому участку. Этим действиям есть свое объяснение. Чтобы система работала безупречно, необходимо правильно подобрать диаметр байпаса. Для этого требуется провести ряд сложных расчетов, которые под силу только человеку, разбирающемуся в законах физики и теплотехники. Чтобы рабочая среда проходила через радиатор, нарушив законы гравитации, нужна регулировка просвета на байпасе. Решить эту проблему можно, установив дополнительный вентиль.

Однако далеко не все пользуются этим методом, так как для нормального функционирования системы требуется приобретение дополнительных комплектующих деталей, и монтажные работы предполагают лишние материальные затраты. Однако все затраты довольно быстро окупаются за счет повышения эффективности работы системы.

Вариант 6

Следующий вариант предполагает монтаж герметичного контура и мембранного расширительного бака. Это становится альтернативой системы «Ленинградка» открытого типа.

Система закрытого типа имеет такую же схему разводки, что и предыдущие варианты. На трубе обратной подачи устанавливается расширительный бачок мембранного типа, с помощью которого в системе поддерживается уровень избыточного давления.

Монтаж системы закрытого типа имеет свою особенность: требуется обязательная установка «группы безопасности». Блок состоит из трех обязательных элементов:

• Манометр, позволяющий визуально контролировать давление в системе.
• Предохранительный клапан, который настроен на максимальное давление.
• Устройство для отведения воздуха, работающее в автоматическом режиме.

Схема подключения двух котлов с автоматическим управлением

Гидравлически ничем не отличается от ручной системы, кроме одной детали. При подключении двух котлов появляются два обратных клапана. Обратный клапан необходим для того, чтобы исключить паразитные потоки через неработающий котел. Вручную в этой системе ничего не нужно перекрывать. Магистрали всегда должны быть открыты. И в случае если один из котлов не работает, то насос второго котла неизбежно будет гнать теплоноситель через него. От места, где присоединяются котлы к системе, теплоноситель будет двигаться в сторону системы отопления и по малому кругу через неработающий котел. Сопротивление на участке с неработающим котлом намного меньше, чем сопротивление системы отопления. По участку с отключенным котлом теплоносители будут проходить впустую гораздо больше, чем по системе отопления, где будет ощущаться его дефицит. Решают эту задачу — обратные клапаны. Эту же задачу можно решить и путем гидрострелки, но тогда эту уже будет другая система и другие затраты. Обратные клапаны можно установить, например, на возвратной магистрали.

Для автоматической системы одновременной работы двух котлов понадобится дополнительная деталь – это термостат, который будет отключать циркуляционный насос, если в системе есть дровяной котел или любой другой котел с неавтоматизированной загрузкой. Отключать насос у котла нужно обязательно. Потому что, когда в нем прогорит топливо, никакого смысла нет гонять впустую теплоноситель через данный котел, мешая работе второго котла. Который будет подхватывать работу когда первый — остановится. При максимальном диаметре и самом высоком бренде термостата для выключения насоса вы затратите не больше 4000 рублей и получите автоматическую систему.

Что еще необходимо в системе

Обвязка котла будет неполной, если в ней не будет крана для слива и заполнения системы. И лучше, если они будут раздельными. Конкретное место установки зависит от строения системы, но есть определенные правила:

Кран для слива делают в самой нижней точке

Это очень важно, если систему отопления надо будет консервировать на зиму — необходимо чтобы в ней оставалось как можно меньше теплоносителя. Если система будет работать зимой постоянно обычно к одному из радиаторов приделывают кран (с патрубком или без) Это и будет место слива системы

Такой кран для слива системы можно установить в любом удобном месте (на обратном трубопроводе)

Если в системе отопления будет использоваться вода, обычно подключается вход от водопровода. В случае с настенным газовым котлом для этого есть специальный патрубок со стационарным краном. Холодную воду подключают к этому входу, при необходимости подпитки кран открывают на короткое время. Если используется котел без специального патрубка, в трубопроводе подачи (желательно повыше) также устанавливают кран. Как вариант — на отрезке трубы, которая идет на расширительный бачок.

В некоторых системах слив и залив системы делают из одного крана. Это возможно, если есть насос, которым закачивается теплоноситель и есть манометр, по которому можно контролировать создаваемое давление. При наличии отдельного крана для залива системы в высокой точке можно ее заполнить и самотеком.

Анатолий Рыцев / Мастер — строитель, автор сайта

Мастер — строитель. Занимается внутренними и фасадными отделочными работами всех видов: малярка, штукатурка, оклейка обоев, все виды плиточных работ, а также строительством загородных домов.

1 Виды и принцип работы

Не стоит думать, что справиться с поставленной задачей сможет только высококвалифицированный специалист, ведь если не выбирать слишком сложные конструкции, к исполнению которых выдвигается ряд высокотехнологических требований, то сделать твердотопливный котел сверхдлительного горения своими руками сумеет даже простой любитель. При этом выбор конструкции самодельного котла будет напрямую зависеть от того, насколько производительным он запланирован, а также в каком именно помещении его собирается устанавливать мастер.

Огромную роль в этом вопросе играет и тип твердого топлива, поэтому хозяин должен заблаговременно обдумать, чем именно он будет топить после завершения всех работ. В основной перечень входят следующие виды топлива:

• древесный или каменный уголь;
• брикеты из торфа;
• пеллеты (биологическое топливо в виде прессованных гранул);
• дрова и опилки;
• горючие отходы любого производства.

Детально проанализировав, какое именно топливо будет оптимальным для отопления, можно приступать к выбору соответствующего типа и схемы конструкции отопительного прибора. Для изготовления твердотопливных котлов своими руками в абсолютном большинстве случаев выбираются такие модели:

• Классический тип, который прекрасно подходит не только для отопления помещений, но и для нагрева воды с последующим ее распределением по системе водоснабжения. Отличительная характеристика такой конструкции заключается в использовании теплообменника, выполненного из стали или чугуна, и в крайне высоком уровне коэффициента полезного действия, достигающего 85 процентов.
• Пиролизный тип, характеризующийся высокой производительностью и экономичностью в применении за счет отделения продуктов горения от продуцируемых ими летучих газов, что отражается и на конструкции, делая ее в конечном результате более сложной.
• Пеллетный тип, который является наиболее эффективным (КПД устройства составляет не менее 90 процентов) и, как следствие, самым сложным в конструировании и изготовлении, поэтому начинающим мастерам-любителям за него лучше не браться.
• Котел длительного и сверхдлительного горения выполняется таким образом, чтобы в итоге могла обеспечиваться фактически беспрерывная его работа с дозагрузкой топлива не чаще одного раза в течение нескольких дней.

Построение чертежа твердотопливного котла и сооружение по нему самодельной конструкции не представляет собой ничего сложного, если понимать его принцип работы. Базируется он на таких элементарных понятиях:

• В камеру сгорания помещается топливо, а чем она объемнее, тем большее количество сырья понадобится для отопления, правда, и эффект от ее использования окажется более продолжительным.
• В процессе горения заложенные продукты будут выделять летучие газы, которые имеют свойство подниматься в верхнюю часть конструкции и выходить наружу через дымоход.
• По мере прохождения в сторону дымохода выделяемые продукты горения, обладающие высокими температурами, способствуют нагреванию воды или любого другого теплового агента, задействованного в системе.
• Главное свойство нагретого до высоких температур агента заключается в том, что он поднимается наверх, автоматически вытесняя холодную часть и продвигаясь таким образом по всей системе, делая круг и возвращаясь на исходные позиции по мере остывания.

Обычно теплового ресурса в таких устройствах хватает только на 5-8 часов (длительность напрямую зависит от объема топки), после чего система начинает остывать (к слову, происходит это очень быстро), поэтому приходится вновь подбрасывать топливо. Если же хочется как можно меньше возиться с добавлением дров, угля или прессованных брикетов, то стоит задуматься об установке котла длительного горения.

Процесс инсталляции

Установка не очень сложна, а значит, может быть осуществлена своими руками. Далее рекомендуется ознакомиться с основными этапами, которые придется пройти в процессе инсталляции отопительного прибора. При грамотном монтаже система обогрева будет служить много лет.

Подготовка основания

Независимо от используемой схемы подключения твердотопливных котлов, в помещении подготавливается опорная конструкция на полу. Обычно она возвышается над основной частью нижней плоскости на 10-20 см. Наиболее популярный вариант – армированная стяжка из бетона.

Так выглядит надежная платформа для котла.

На поверхность подиума рекомендуется уложить металлический лист для защиты от термического воздействия. В качестве альтернативы можно использовать асбестовые пластины толщиной не менее 5 мм.

Устройство обвязки

При организации системы необходимо особое внимание уделить подбору наиболее эффективного режима работы и регулировке температуры. При условии правильного выполнения обвязки удается сэкономить, так как тепловая энергия в этом случае оптимально распределяется

При установке может использоваться одна из нескольких схем.

Наиболее простая система с естественной циркуляцией.

• Обвязка в системе отопления с естественной циркуляцией является наиболее простым вариантом. так как не подразумевает дополнительных приспособлений. Вся регулировка выполняется вручную, горючее добавляется по мере сгорания. Подобная схема предполагает наличие труб с большим диаметром.
• Система с принудительной циркуляцией обязательно должна включать специальный насос для перекачки жидкости. С его помощью теплоноситель движется равномерно по замкнутому контуру. Благодаря такому устройству можно осуществлять регулировку радиаторов отопления отдельно. Однако в здании должно присутствовать электричество для работы циркуляционного насоса отопительной системы .
• Коллекторная разводка считается самой сложной. что связано с наличием большого количества различных приспособлений – клапанов, отводчиков воздуха, задвижек, кранов и других устройство для контроля необходимых параметров. Цена такой обогревательной сети достаточно высока.
• Кольцевая схема обвязки с первичными и вторичными контурами применяется, как правило, в жилых строениях с множеством потребителей. При устройстве требуется установка сразу нескольких устройств для организации циркуляции теплоносителя.

Наиболее сложная обвязка обогревательного устройства.

Важно! Твердотопливные агрегаты для отопления, имеющие зависимость от электрической энергии должны в обязательном порядке оборудоваться аварийными схемами, чтобы при отключении света нормальная работа продолжалась

Создание дымохода

Устройства оснащаются трубой для отвода продуктов сгорания, сечение которой должно соответствовать размерам выпускного отверстия, расположенного в верхней части. Чаще всего используются готовые элементы, состоящие из металлических вставок и теплоизоляционного материала.

При идеальном варианте дымоход должен не иметь поворотов, но если они все же присутствуют, то их нужно делать максимально плавными. Все стыки между составными частями трубопровода необходимо герметизировать, чтобы дым от котла не проникал в отапливаемое помещение. Для этих целей может применяться термостойкая лента или специальный состав.

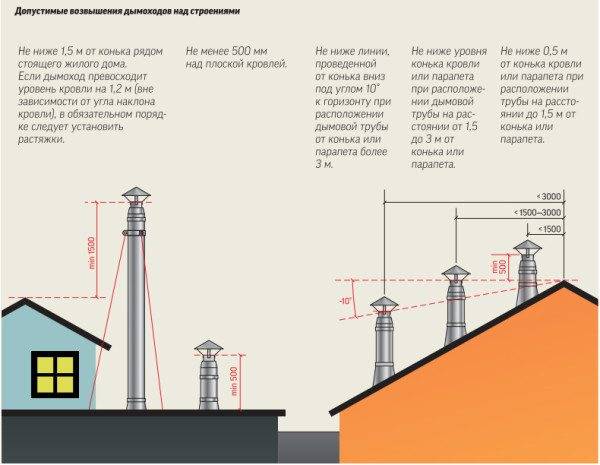

Базовые правила расположения дымохода.

Особое внимание следует уделить выпуску трубы над крышей, так как от этого будет зависеть качество тяги

• Если от конька до дымохода расстояние не превышает 150 см, то нужно сделать выпуск над самой верхней точкой на 50 см.
• При удалении от пересечения скатов до 300 см труба должна выводиться так, чтобы верхняя часть находилась на одном уровне с коньком.
• Если дымоход находится на приличном расстоянии, то его следует располагать ниже верхней части крыши с углом не более 10 градусов.

Базовые принципы подключения твердотопливного агрегата

Это устройство представляет собой герметичный бак, отделяющий отопительный агрегат от потребителей. Когда теплоноситель имеет высокую температуру, буфер поглощает излишнее тепло, а после остывания котла отдает его системе отопления

Базовые принципы подключения твердотопливного агрегата Рассматривая, как правильно подключить твердотопливный котел, необходимо обратить внимание на базовые элементы обвязки, обеспечивающие безопасность функционирования теплогенератора. Постепенно прогревается все отопление, и клапан полностью перекрывает байпас — весь теплоноситель циркулирует через агрегат

Для более экономичной работы системы в неё нередко встраивают тепловой аккумулятор.

Для справки. Дрова распределяются так: сначала дуб, потом береза, ольха, тополь.

Эффективность эксплуатации твёрдотопливных агрегатов и электрических котлов в паре доказана практикой — взаимодействие этих приборов дает больший комфорт и гарантирует надёжность теплоснабжения.

Оба котла оснащаются отключающими термостатами, чтобы они могли работать, замещая друг друга. Это приведет к автоматическому пуску горелки газового агрегата, поскольку его циркуляционный насос работает постоянно.

Циркуляция жидкости в системе обеспечивается двумя гидронасосами по одному на каждый из котлов. Применение этого метода первичных и вторичных колец позволяет обходиться без электронных приборов. Как подключить твердотопливный и газовый котлы в одну систему!

Подключение: профессиональные рекомендации

Чтобы правильно и максимально эффективно реализовать систему частного отопления на основе любого твердотопливного котла, можно подключать теплоаккумулятор несколькими методами. Они довольно распространены среди профессиональных мастеров, но этому можно обучиться и самостоятельно, так как в данных схемах нет ничего сложного и сверхъестественного.

Совет! Рассмотрите тот факт, что стоимость работ напрямую зависит от основного принципа построения системы постоянной циркуляции топлива в котле.

Схема подключения теплоаккумулятора

С подмешиванием жидкости

Схема подключения теплоаккумулятора к твердотопливному котлу распространенного типа предельно понятна. Легко и доступно применяется в обвязках систем постоянного отопления, которые основываются на циркуляции простого гравитационного типа топлива в котле. В этой ситуации происходит такое:

• Во время нагревания установленного объема воды в самом теплообменнике устройства начинается ее циркуляция по всей системе установленного трубопровода, который проходит через клапан бойлера.
• Когда заданная пользователем температура достигается, встроенный клапан активно начинает работать и соответственно поддерживать установленный заранее показатель, понемногу подмешивая только холодную воду из самого бойлера.
• В этот момент в бак наливается горячая вода из установленного агрегата – так происходит зарядка теплоаккумулятора.
• За все время, которое может быть определено только баком бойлера, топливо полностью выгорает.
• Начинает обратный процесс, который состоит в подаче воды на небольшие радиаторы. Стабильность температуры сохраняется все время.
• Когда непосредственный источник нужного тепла не может поддержать стабильный нагрев воды в емкости теплоаккумулятора, установленный клапан оперативно и надежно перекрывается, а система моментально приобретает свое исходное состояние.

Если электропитание отсутствует или же циркулярный насос отказывает, бойлер сразу переходит в специальный буферный режим, который дает возможность всей системе работать только на обратном клапане.

Подключение теплоаккумулятора к твердотопливному котлу

Набранная вода, которая нагрелась до этого момента в самом котле, далее активно поступает в установленный бак. Затем она направляется к нескольким радиаторам отопления. За счет этого непрерывного процесса обеспечивается плавное нагревание воды и аккуратное падение высоких температур.

Совет! Чтобы функционирование схемы отопления было на высоте, теплоаккумулятор надо монтировать достаточно высоко, чтобы не было контакта с радиаторами отопления.

С гидрораспределением

Система такого типа продается практически для каждой модели котла. За счет них можно предусмотреть беспрерывную и стабильную подачу электроэнергии. Чтобы вся обдуманная система работала правильно и налажено, стоит правильно и четко предусмотреть источник стабильного и полноценного питания.

Возможно реализовать такой принцип: установленный бойлер послужит лишь специальной емкостью, которая по максимуму стабилизирует температуру достаточно большого и необходимого для комфорта в помещении объема воды. В этом есть смысл в том случае, когда надо сразу давать питание на несколько контуров частного отопления.

Подключение теплоаккумулятора к твердотопливному котлу такого типа также нашла широкое применение у современных пользователей и застройщиков.

https://youtube.com/watch?v=V8MNZd2-710

Какую именно схему подключения теплоаккумулятора выбрать зависит исключительно от индивидуальных потребностей владельца дома и проживающих там. Тут надо взвесить все преимущества и недостатки, а также учесть множество факторов, которые могут значительно повлиять на окончательный выбор.

Достаточно многое зависит от площади, которая будет отапливаться с помощью твердотопливного котла; используемых элементов и агрегатов всей установки; рассчитанного количества контуров, которые будут сделаны в обвязке; наличия продуманной системы горячего стабильного водоснабжения всего помещения.

Правильно организовать схему подключения является непростой задачей, которая требует к себе повышенной концентрации и правильного подхода. Если нет уверенности в своих знаниях, лучше доверить процесс опытным и квалифицированным специалистам.

Где можно устанавливать котел на твердом топливе

Для размещения котлов с открытой топкой, в том числе и твердотопливных, необходимо обустраивать отдельное помещение – котельную.

Чаще всего для нее выделяют место в подвале или на цокольном этаже. В отличие от систем газового отопления, монтаж твердотопливного котла можно производить самостоятельно, без согласования с надзорными службами. Тем не менее, установка подобного оборудования должна выполняться в полном соответствии с требованиями, которые приведены в строительных нормах и правилах:

1. Основание под твердотопливный котел должно быть ровным и прочным и обеспечивать строго вертикальное расположение его корпуса;

Часто котел устанавливают на твердую плиту из негорючего материала, хотя более правильно залить для этого бетонную стяжку.

Расстояние от стен до задней поверхности котла – не менее 50 см, до передней стенки – не менее 125 см;
Стены и пол в котельной должны быть обработаны парогазонепроницаемым пожаробезопасным покрытием (предел огнестойкости 0,75 часа). Обязательно наличие приточной вентиляции, например, установка окна или отверстия в стене площадью 8 см 2 на каждый киловатт мощности котла;
Объем помещения котельной – не менее 15 м 3. минимальная высота потолков – 2,5 м;
В зависимости от способа подключения к дымоходу, в стене или потолке необходимо предусмотреть отверстие для выхода трубы. Ее внутренний диаметр не может быть меньше диаметра выходной горловины котла.

Когда целесообразно монтировать в доме два котла?

О преимуществах комбинированной системы рассказывается ниже, и каждый сможет оценить все ее плюсы самостоятельно. Но в ряде случаев без нее не обойтись, если думать о комфортности проживания.

• Нехватка мощности основного агрегата. Типичный случай, когда выбор отопительной установки делается без консультации с профессионалом, с ориентацией лишь на ее возможности и обогреваемую площадь. При расчетах учитывается еще ряд параметров, игнорирование которых приводит к тому, что смонтированный в доме прибор не может в некоторых ситуациях обеспечить качественное отопление. Более подробно о нюансах приобретения котлов рассказывается здесь.
• Повышение функциональности системы. Даже если котел твердотопливный относится к моделям длительного горения, то спустя определенное время подбрасывать в топку дрова (уголь) все-таки нужно. Когда наступит этот момент? По известному закону, в самый неурочный час, например, под утро. Автоматический перевод контура на работу с электрическим прибором избавляет хозяина от необходимости вставать среди ночи, чтобы загрузить в твердотопливный агрегат «горючее».

Вопрос выбора конкретных моделей для своего дома, с учетом особенностей строения и схемы отопления, требует отдельного рассмотрения. Он не настолько простой, как кажется, и чтобы не ошибиться, желательно проконсультироваться со специалистом в этой сфере. Сортамент отопительных приборов огромный, и, не обладая необходимыми знаниями, трудно сделать рациональную покупку.

Видео об альтернативных источниках отопления

Ролик об изготовлении ветрогенератора своими руками:

Видео о комбинировании альтернативных источников для получения электричества в небольшом загородном доме:

Небольшое видео об использовании теплового насоса:

Отказаться от традиционных источников отопления вполне реально. Для этого нужно внимательно подобрать альтернативу или скомбинировать несколько, исходя из особенностей местности, площади своего загородного дома и придомовой территории. Энергия солнца, земли, сила ветра, утилизация бытовых отходов растительного и животного происхождения вполне способны стать достойной заменой газу, углю, дровам и платному электричеству. опубликовано econet.ru

Обвязка с электрическим или газовым котлом

Зачастую домовладельцы приобретают котел на твердом топливе в качестве основного источника тепла, оставляя в резерве существующий газовый или электрический агрегат. Обычно это выглядит так: пока хозяин дома бодрствует, он уделяет время дровяному теплогенератору, на ночь же включается отопитель другого типа. Грех не связать эти два котла таким образом, чтобы система работала автоматически, то есть, при угасании дров в топке в дело вступал электрический нагреватель.

Конечно, эффективнее всего будет работать схема параллельного подключения газового и твердотопливного котла через буферную емкость. Последняя будет одновременно выполнять 2 функции: служить гидравлическим разделителем и теплоаккумулятором.

Пока все отопительные системы функционируют от теплогенератора на дровах или угле, газовый котел находится в дежурном режиме. Но когда топливо в камере прогорит, то температура воды в буферной емкости станет понижаться. Это приведет к автоматическому пуску горелки газового агрегата, поскольку его циркуляционный насос работает постоянно. Он доставит остывшую воду к термодатчику, а тот через контроллер запустит главную горелку. При розжиге топки последует обратный процесс, газовая горелка отключится из-за высокой температуры теплоносителя.

Следует отметить, что схема подключения твердотопливного котла с электрическим котлом через буферную емкость будет абсолютно идентичной. Но у нее есть существенный недостаток – высокая стоимость. Такое устройство системы обогрева актуально для частных домов большой площади, для малых же зданий есть более простые решения:

Обе котельные установки включаются параллельно, при этом на выходе из каждой устанавливаются обратные клапаны. Поскольку насос в электрическом котле встроен, работает постоянно и отключить его невозможно, то надо верно подобрать насос для теплогенератора твердотопливного. Давление последнего должно быть выше, чтобы при совместной работе он имел приоритет над электрокотлом.

Данное подключение электрокотла к твердотопливному котлу будет функционировать автоматически, если установить два устройства:

• термостат, управляющий работой насоса теплогенератора на биомассе;
• комнатный датчик температуры, управляющий электрокотлом.

Во время сжигания дров комнатный датчик будет фиксировать нормальную температуру в доме, поэтому электрический нагреватель не включится. Но как только топливо прогорит, воздух в помещении станет охлаждаться, как и теплоноситель в трубах. Термостат насоса по снижении температуры воды отключит его, а датчик – включит электрический теплогенератор. Более подробную информацию можно получить, просмотрев видео:

Способы подключения

Довольно распространенным способом является подключение водонагревателя в систему по закрытой схеме.

Корпус твердотопливных котлов не оборудован расширительным бачком, циркуляционным насосом и прочими элементами, обеспечивающими безопасность его эксплуатации. Поэтому все это оборудование должно быть обязательно включено в обвязку котла со стороны теплового контура.

При врезке прибора в систему надо помнить, что расширение теплоносителя в этих агрегатах часто принимает неконтролируемый характер.

Поэтому монтаж твердотопливного котла лучше вести по открытой схеме, когда излишки воды при перегреве просто выльются через трубку расширительного бачка. В обратном случае повышенное давление в трубах может привести к их разрыву.

Со смесительным узлом

Второй способ подключения предполагает наличие смесительного узла. Согласно инструкции теплоноситель при входе в котел должен иметь температуру нагрева минимум 60 градусов для того, чтобы избежать больших тепловых перепадов. Нарушение этого пункта уменьшит срок службы агрегата и приведет к излишнему его загрязнению.

Чтобы избежать таких неожиданностей, к обвязке нагревателя надо подключить смесительный узел, который будет по необходимости подавать горячую воду из трубопровода и перемешивать ее с холодной водой из системы.

Третий способ – это схема подключения к обвязке котла буферной емкости для регулирования температуры воды. Когда теплоноситель имеет высокую температуру, буфер поглощает излишнее тепло, а после остывания котла отдает его системе отопления.

Таким образом, тепловой контур ограждается от резких перепадов, что позволяет поддерживать в доме постоянный температурный режим.

Плюсы и минусы твердотопливного котла

Отопительные котлы на твёрдом топливе выгодно отличаются от альтернативных моделей:

​

• дрова стоят дешевле газа и электроэнергии;
• на растопку идут и древесные отходы — стружка или опилки;
• помещение прогревается равномерно и остывает дольше;
• котёл легко подключить и к ГВС, и к отопительной сети;
• оборудование экологично и имеет высокий КПД до 85%.

Недостаток конструкции в необходимости постоянно следить за тем, чтобы котёл не перегревался. Дрова подкладывают вручную по мере прогорания топлива. Одной загрузки в котёл в среднем хватает на 2—4 часа. Кроме того, котёл нуждается в регулярной чистке из-за быстрого скапливания сажи в дымоходе и на стенках корпуса.
