Котлы длительного горения своими руками

Процесс изготовления твердотопливных котлов длительного горения своими руками: чертежи и сборка

Сразу следует оговориться, что конструкции могут иметь как верхнюю камеру сжигания газов, так и нижнюю. В первом случае продукты сгорания попадают в рабочее отделение под воздействием природных сил, а во втором – при помощи дополнительного приспособления для нагнетания воздуха.

Чертежи конструкции для самостоятельного изготовления

Так как котлы с наличием нижней камеры догорания сложны в изготовлении и требуют установки дополнительного оборудования при монтаже, рассматривать их не имеет особого смысла. Быстрее и экономнее сделать конструкцию с верхней камерой для сжигания газов.

Пример пошагового изготовления самодельного агрегата

Далее рассказывается, как самому сделать твердотопливный котел длительного горения, используя доступные материалы.

Применяемые элементы

Для изготовления конструкции потребуются:

  • труба сечением 500 мм и длиной 1300 мм;
  • труба с диаметром 450 мм и длиной 1500 мм;
  • труба сечением 60 мм и протяженностью 1200 мм;
  • два кольца шириной 25 мм и диаметром 500 мм;
  • металлические уголки и куски швеллера;
  • лист металла;
  • асбестовое полотно;
  • петли и ручки.

Корпус конструкции можно изготовить из такой трубы

Порядок сборки корпуса

В первую очередь трубы сечением 1500 и 1300 мм вкладываются друг в друга. Соединяются они с использованием кольца, изготовленного из уголка размером 25х25 мм. Из металлического листа вырезается окружность диаметром 450 мм и фиксируется к торцевой части трубы. Она выступает в качестве днища. В итоге должна получиться небольшая бочка.

С нижней стороны конструкции вырезается отверстие в форме прямоугольника 15х10 см для дверцы зольника. К проему крепится створка при помощи петлей, а также устанавливается задвижка.

Для конструкции можно использовать обычный газовый баллон

Чуть выше проделывается прямоугольное отверстие для топливной камеры. Размеры могут быть определены самостоятельно. От правильно подобранных габаритов будет зависеть удобство загрузки дров или другого топлива. По той же технологии устанавливается дверка с задвижкой.

В верхней части самодельной конструкции делается выпускной патрубок, с помощью которого отработанные газы будут поступать в дымоходную трубу. По бокам посредством сварки фиксируются патрубки, необходимые для подсоединения к отопительной системе строения. В них обязательно нарезается резьба.

Расположение патрубка для дымоходной трубы

Устройство воздушного распределителя

Из куска жести вырезается окружность с поперечным сечением на 20-30 мм меньше, чем диаметр внутренней части котла. В центральной части проделывается круглое отверстие для воздухораспределительной трубы. Его диаметр должен составить 6 см. Непосредственно в отверстие вставляется труба и приваривается к основе.

Распределитель воздуха со стабилизатором

К нижней части металлического блина крепятся куски уголка. С другой стороны путем сварки фиксируется петля, которая необходима для перемещения конструкции вверх и вниз. Для настройки подачи воздуха непосредственно в камеру сгорания устраивается заслонка.

Распределение воздуха при помощи приваренных уголков

Круг диаметром 500 мм, вырезанный из подходящего по размерам куска металла, вставляется в конструкцию. Верхний конец трубы заводится в отверстие, после чего верхняя крышка котла приваривается наглухо. К петле фиксируется трос, позволяющий опускать и поднимать распределитель.

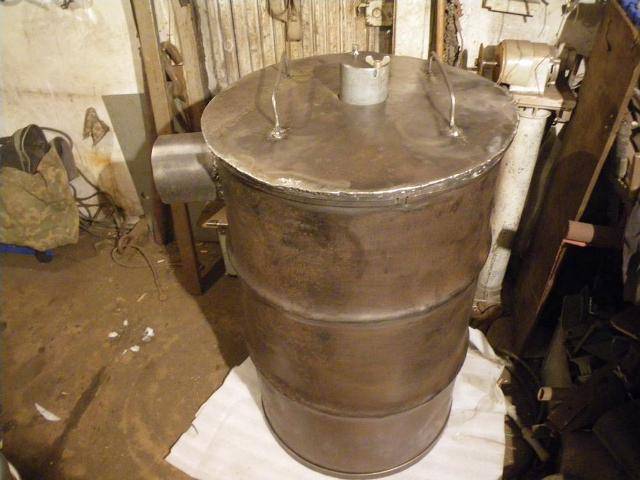

Вид собранной конструкции

Процесс сборки

Процесс создания котла включает несколько этапов. При изготовлении каждого элемента стоит учитывать особые условия эксплуатации изготавливаемого изделия.

Устройство подачи воздуха

Отрезаем от толстостенной трубы диаметром 100 мм отрезок, длина которого будет равна высоте топки. К нижней части привариваем болт. Из стального листа вырезаем круг такого же диаметра, как труба или большего. Просверливаем в круге отверстие, достаточное для прохождения болта, приваренного к трубе. Соединяем круг и воздуховодную трубу, закрутив гайку на болт.

В итоге мы получим трубу для подачи воздуха, нижняя часть которой может закрываться свободно двигающимся металлическим кругом. В процессе эксплуатации это позволит регулировать интенсивность горения дров и, следовательно, температуру в помещении.

С помощью болгарки и диска по металлу делаем в трубе вертикальные прорези толщиной приблизительно 10 мм. Через них воздух будет поступать в топочную камеру.

Корпус (топка)

Для корпуса потребуется цилиндр с герметичным дном диаметром 400 мм и длиной 1000 мм. Размеры могут быть иными, в зависимости от имеющегося свободного пространства, но достаточными для закладки дров. Можно использовать готовую бочку или приварить к стальному толстостенному цилиндру днище.

Иногда котлы для отопления изготавливают из баллонов из-под газа для более длительного срока службы.

В верхней части корпуса формируем отверстие для отвода газов. Его диаметр должен быть не менее 100 мм. К отверстию привариваем трубу, через которую будет осуществляться отвод отработавших газов.

Длина трубы выбирается в зависимости от конструктивных соображений.

Соединяем корпус и устройство подачи воздуха

В днище корпуса вырезаем отверстие диаметром равным диаметру воздухоподающей трубы. Вставляем трубу внутрь корпуса таким образом, чтобы поддувало выходило за пределы днища.

Воздухоподающая труба должна заканчиваться на несколько сантиметров раньше начала дымохода.

Теплорассеивающий диск

Из металлического листа толщиной 10 мм вырезаем круг, размер которого немного меньше диаметра корпуса. Привариваем к нему ручку, изготовленную из арматуры или стальной проволоки.

Это значительно упростит последующую эксплуатацию котла.

Конвекционный кожух

Из листовой стали изготавливаем цилиндр или отрезаем кусок трубы, диаметр которой на несколько сантиметров больше наружного диаметра топки (корпуса). Можно использовать трубу диаметром 500 мм. Соединяем вместе конвекционный кожух и топку.

Сделать это можно с помощью металлических перемычек, привариваемых к внутренней поверхности кожуха и наружной поверхности топки, если зазор получился достаточно большой. При меньшем зазоре можно приварить кожух к топке по всему периметру.

Из стального листа вырезаем круг такого же диаметра как топка или чуть больше. Привариваем к ней ручки, используя электроды, проволоку или другие подручные средства.

Учитывая, что в процессе эксплуатации котла ручки могут сильно нагреваться, стоит предусмотреть специальную защиту из материала с низкой теплопроводностью.

Для обеспечения длительного горения к дну привариваем ножки. Их высота должна быть достаточной, чтобы поднять дровяной котел минимум на 25 см над уровнем пола. Для этого можно использовать различный прокат (швеллер, уголок).

Поздравляем, вы изготовили дровяной котел своими руками. Можно приступать к обогреву дома. Для этого достаточно загрузить дрова и поджечь их, открыв крышку и теплорассеивающий диск.

Устройство продолжительного горения – классическая схема

Предлагаемая конструкция имеет мощность 22 кВт, КПД 75%. Работает на дровах 10 часов без догрузки, на угле – сутки. Топка имеет объем 83 литра до нижнего края загрузочного отверстия. Котел оборудуется автоматикой польского производства: блоком управления с термодатчиком KG Elektronik SP-05 и вентилятором DP-02. Общий вид показан на чертеже.

Работает устройство следующим образом:

  1. В топливник загружаются дрова и поджигаются. Дверцы закрываются герметично.
  2. На блоке управления выставляется требуемая температура нагрева, не менее 50°. Нажимается кнопка блока и вентилятор начинает нагнетать воздух.
  3. Когда достигается выставленная температура, прекращается подача воздуха вентилятором. Дрова медленно тлеют, тепла дают очень мало.
  4. Через некоторое время температура падает. Вентилятор опять включается и продолжается горение.

Электронный блок регулирует процесс горения, который происходит при максимальной эффективности. Тление практически отсутствует, применяются режимы интенсивного горения и ожидания.

На следующем рисунке показан вид изнутри.

Твердое топливо сжигается по классической схеме: тепло напрямую передается на стенки водяной рубашки и свод бака. В него вмонтирован теплообменник, забирающий тепло от газов. В топку черех воздуховод снизу подается подогретый воздух. Топливо, загруженное в больших количествах, обеспечивает продолжительное время работы котла. В ожидании, когда отключается вентилятор, воздух полностью перекрывается гравитационной заслонкой, срабатывающей от автоматики, естественная тяга перекрывается.

Чертеж демонстрирует заднюю часть с жаротрубным теплообменником.

Обвязка твердотопливного котла

В комплектацию твердотопливного котла редко входят циркуляционный насос, автоматика, группа безопасности. Все это владелец докупает сам, руководствуясь особенностями своей системы отопления.

Независимо от типа разводки трубопровод следует оснастить приборами безопасности (см. ниже). Второй этап – обеспечение функциональности системы и комфорта при ее использовании. Здесь следует упомянуть пару устройств:

  • теплоаккумулятор. Благодаря его работе в процессе перезагрузки котла не будет резких температурных перепадов в доме. Это бак большого объема, который устанавливают между котлом и системой на подающей трубе. Для регулировки температуры на выходе из бака устанавливают смеситель с трехходовым клапаном;
  • бойлер косвенного нагрева для ГВС подключают параллельно отопительной системе. Оснащают смесителем и собственным насосом, чтобы при движении от котла к потребителям вода не успевала остыть.

Обвязка котла с теплоаккумулятором

Приобретать или не приобретать насос, если ГВС не предусмотрено – зависит от разводки. Рассмотрим ее основные виды. Открытая система с естественной циркуляцией

Эта схема монтажа считается самой безопасной для твердотопливного котла: даже при резком повышении давления и температуры авария маловероятна. Отличия открытой системы от прочих:

  • в контуре используется открытый расширительный бак (его устанавливают в самой высокой точке трубопровода);
  • отсутствует циркуляционный насос. Вода движется по трубам в силу естественной гравитации. Для такой конструкции выбирают трубы большего сечения и устанавливают их под небольшим углом, чтобы вода перемещалась самотеком.

Достоинства открытых систем:

  • поскольку нет насоса, отопление не зависит от электросети. В загородных условиях проблемы с электросетями – дело обычное: перебои из-за обрыва проводов, скачки напряжения;
  • оборудование для обвязки обойдется в меньшую сумму (нет насоса, открытый бак дешевле мембранного).

Минусы:

  • монтаж технически сложнее – нужно соблюдать необходимый уклон труб, устанавливать элементы обвязки на определенной высоте;
  • неизбежно попадание в систему кислорода, который приводит к коррозии труб и металлических фитингов;
  • по той же причине неизбежно завоздушивание контура;
  • теплоноситель частично испаряется, приходится его восполнять;
  • даже при большом диаметре труб естественная циркуляция медленнее принудительной. Необходимо оснащать регулировочными кранами все отопительные приборы, свести к минимуму количество запорной арматуры, но и в этом случае прогрев контура будет неравномерным.

Трубопровод системы с естественной циркуляцией

Специалисты рекомендуют добавлять в расширительный бак минеральное масло, слой 1-2 сантиметра. Это сократит поступление кислорода в систему и уменьшит испарение теплоносителя.

Закрытый контур с естественной циркуляцией

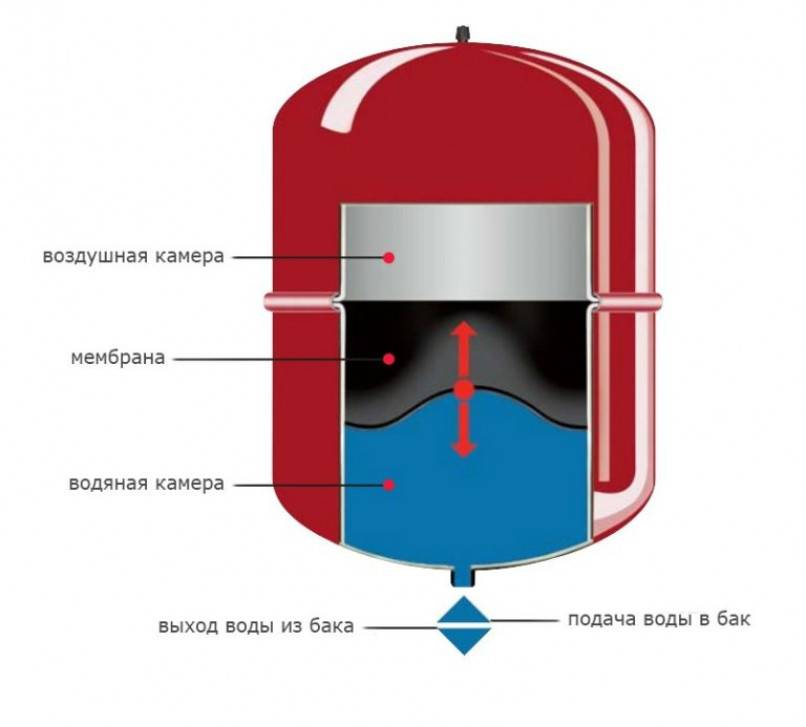

Насоса нет, но расширительный бак другой – закрытого (мембранного) типа. Конфигурация системы будет такая же, как в предыдущем случае (трубы большого сечения, установленные под уклоном), но некоторых недостатков открытого контура получится избежать:

  • через бак в трубопровод не попадает кислород, т.е. медленнее завоздушивание и развитие коррозии внутренних стенок;
  • не придется регулярно восстанавливать количество теплоносителя в контуре.

При выборе этого типа разводки учитывайте:

  • емкость бачка должна вмещать минимум 10 % объема теплоносителя;
  • на подающей трубе обязательно нужен предохранительный клапан. Когда давление в системе превышает критическое (т.е. более трех атмосфер), клапан сбрасывает излишек теплоносителя;
  • в верхней точке контура устанавливают воздухоотводчик.

Определение с параметрами проекта

Точного определения данному понятию нет. Соответствующее оборудование появилось, как ответ на требования потребителей повысить уровень комфорта в процессе эксплуатации, увеличить выработку тепла в расчете на единицу использованных энергетических ресурсов.

Основным недостатком классических котлов является необходимость регулярного добавления топлива в топку. Сложности создают также следующие факторы:

  • высокая интенсивность горения;
  • сложность оперативной регулировки и контроля этого процесса;
  • неполное использование тепла, которое удаляется вместе с дымом через систему вентиляции.

Для поддержания работы обычного котла лучше иметь рядом достаточный запас дров

Разные конструкции

Для решения отмеченных выше задач используют различные решения. Чтобы не закладывать часто новые порции топлива увеличивают размеры топки. Сделать процесс горения равномерным помогает размещение сверху прижимного устройства, дозированная подача воздуха.

Схема типичного котла этого класса

Создать чертежи твердотопливных котлов длительного горения своими руками будет проще после подробного изучения стандартной конструкции:

  • В начальном положении прижимное устройство (10) находится в верхнем положении.
  • Через дверцу (6) в топку загружают крупную партию дров.
  • После поджигания происходит регулируемый механическим приводом (16) процесс горения.
  • Свежий воздух подается нагнетателем через телескопическую полую внутри штангу. Он распределяется равномерно через прижимной диск (10).
  • Подача кислорода сверху обеспечивает постепенное сгорание топлива, слоями.
  • Золу после завершения цикла удаляют через нижнюю дверцу (13).
  • Для поднятия диска (10) в верхнее положение используют лебедку (2) с электроприводом.

Недостатком данной конструкции является невозможность произвольной закладки дров в топку. Существенное преимущество – повышенная до 24 часов и более длительность одного рабочего цикла.

В следующей конструкции топливо можно подкладывать по мере необходимости. Здесь использована технология пиролиза. Она характерна дозированной подачей кислорода и низкой интенсивностью горения. Тлеющие дрова выделяют горючий газ. Он сгорает в дополнительной камере.

Пиролизный котел

Эта установка полноценно использует топливо. В продуктах сгорания содержится минимальное количество сажи. Сложной является оптимальная регулировка рабочих процессов.

Газовые и дизельные агрегаты лишены упомянутых недостатков по причине простоты дозирования соответствующих видов топлива. Подобный результат можно получить, если использовать специальным образом спрессованные гранулы из отходов деревообработки, шелухи семечек, иного горючего сырья.

Пеллетный котел

В данном варианте гранулы (пеллеты) засыпают в бункер, откуда они подаются шнековым механизмом в топку. Понятно, что такая конструкция позволяет при необходимости быстро увеличивать и уменьшать подачу топлива. Гибкое изменение производительности котла пригодится для оптимизации работы при изменении внешней температуры, подключении дополнительных потребителей. С гранулами не слишком сложно работать при транспортировке, хранении.

Теплообменник для подогрева воды

Повышают эффективность котлов с помощью сложных структур выходных узлов. В таких конструкциях повышается температура теплоносителя. Аналогичные функции выполняют полые стенки корпуса.

Чертежи твердотопливных котлов длительного горения своими руками

Прежде чем искать соответствующую документацию, необходимо точнее определиться с конструкцией. Предпочтительной является первая схема твердотопливного котла длительного горения, своими руками ее будет создать проще.

Принципиальная схема котла

Для отопления сравнительно небольшого частного дома с общей площадью 150-250 м. кв. достаточно будет следующих размеров:

Чертежи твердотопливных котлов длительного горения своими руками

При высоте чуть более 1,5 метра и ширине около 40 см не сложно будет найти подходящее место для установки. Но надо учитывать необходимость создания технологических проходов для обслуживания. Понадобится свободное пространство сверху для монтажа лебедки и другого оборудования.

Конструкторскую документацию можно создать без соблюдения стандартов

Для реализации частных проектов не обязательно соблюдению ГОСТов. Но чем подробнее получился чертеж твердотопливного котла длительного горения своими руками, тем проще будет исключить ошибки на ранних стадиях.

При удалении большого количества ржавчины перед окраской может понадобиться респиратор

Отличия двухконтурного котла

Котел длительного горения может иметь не один контур, а два. Таким образом, он не только может отапливать помещение, но и греть воду для хозяйственных нужд. Такие агрегаты оборудованы теплообменником или водяной рубашкой – в этом отделе происходит нагрев воды.

Котел может работать по двухконтурной схеме

Встроенный в систему теплообменник может иметь проточную систему воды или в виде аккумулирующего бойлера. Для отопительной системы, естественно, теплообменник должен работать по проточному ппринципу, а вот для ГВС он может быть как проточным, так и бойлерным.

Для ГВС удобнее выбрать бойлер косвенного нагрева большого объема. Он позволит всегда иметь горячую воду, так как она постоянно будет подогреваться, и сохранять температуру даже после завершения топки в течение длительного времени.

Кроме водяного контура, конструкция котла ничем не отличается от обычных котлов, работающих по этому принципу.

Комбинированные котлы

Котлы, работающие только на твердом топливе, устанавливают в основном, в строениях, расположенных в районах, где недоступны другие виды энергоресурсов. Если же есть возможность подключения к газовому трубопроводу, лучше воспользоваться комбинированным котлом. Он будет гораздо удобнее в применении и экономнее в финансовом плане.

Особое удобство в эксплуатации – комбинированные котлы

Конструкция комбинированных вариантов дополнена газовой горелкой и автоматикой. Начинают топить печь, например, дровами, а при их прогорании и остывании котла ниже установленной температуры, срабатывает автоматика, и включается газовый подогрев, который поддерживает теплоноситель в нужном температурном режиме. Такой котел может быть одноконтурным, но иметь в общей системе встроенный бойлер.

Котел можно встроить в универсальную систему отопления и горячего водоснабжения

Кроме того, есть модели котлов, которые работают на электричестве вместо газа.

Положительные характеристики котла

У любого из агрегатов, описанных выше, есть объединяющие и индивидуальные положительные качества, именно поэтому сегодня их устанавливают в загородных домах и заменяют ими старые кирпичные печи.

  • Котлы длительного горения имеют хорошие показатели и обладают очень высоким КПД, который доходит до 90–95%.
  • Если в котле встроена система автоматической подачи топлива, то он может долгое время работать без участия человека. Срок такой работы указан в паспорте агрегата.
  • Эффективность работы прибора объясняется способностью конструкции при нормальной эксплуатации достигать температуры до 600–650 градусов.
  • Котлы – экологически чистые приборы, так как сжигается не только заложенное топливо, но и угарный газ, образующийся при его работе.
  • Всегда есть возможность регулировать интенсивность горения.
  • Современные котлы оборудованы автоматикой, которая позволяет управлять ими через пульт, а также через него же получать сигнал о возникших при работе неполадках.
  • Удобство комбинированных котлов заключается в использовании разного вида топлива, что позволяет существенно на нем сэкономить.
  • В котлах с водяным контуром реализована возможность регулирования температуры воды, как для отопления, так и для ГВС.
  • При большом количестве положительных качеств агрегата, он имеет вполне доступную цену.
  • Простота в монтаже и эксплуатации, а также неприхотливость в уходе и возможность делать это самостоятельно, не привлекая специалистов.
  • Компактность, по сравнению с кирпичными строениями.

Объективные недостатки

К отрицательным моментам в использовании котла можно отнести:

Загрузка топлива в прибор производится вручную.
В некоторых моделях отсутствует регулировка температуры воды, поэтому при выборе котла на это нужно обратить особое внимание.
Требуется достаточно много места для хранения дров или другого твердого топлива.
Есть определённые требования к просушке топочного материала.
При использовании комбинированных моделей, нужно будет отвести для системы отдельное помещение – котельную.

Это достаточно существенные недостатки для тех, кто имеет небольшую площадь дома, но при необходимости установить отопление, всегда можно найти выход из положения.

Реально ли построить такой котел своими руками?

При желании и при наличии некоторых навыков, вполне возможно сделать котел длительного горения на твердом топливе самостоятельно

Для эффективности его работы совершенно не важно, какой формы будет котел – круглый, изготовленный из бочки или газового баллона, или сваренный из металлических листов. Главное – правильно устроенная внутренняя система

Устройство и принцип работы

В основе принципа длительного горения лежит снижение скорости сгорания топлива за счет уменьшения подачи воздуха. Кислород в первичную камеру сгорания подается в количестве, достаточном для тления, но не обеспечивающем интенсивное горение.

Во время медленного окисления древесины выделяются газообразные углеводороды, получившие название пиролизных газов. Сам процесс органического разложения древесных волокон под действием высокой температуры называется приролизом.

Дожигание продуктов окисления во вторичной камере на длительность горения топливной закладки не оказывает существенного влияния, однако существенно увеличивает общую эффективность работы котла на дровах. Это связано с тем, что при сгорании вторичных газов выделяется значительно больше тепловой энергии чем при интенсивном горении дров.

Энергозависимые установки длительного горения

Компоновка дровяных котлов длительного горения предполагает расположение основной топочной камеры непосредственно над зоной сжигания вторичных газов, а сообщение между ними осуществляется через специальные керамические форсунки, способные работать при температуре от 800 до 1000 С. Днище главного топливного отсека оборудовано специальной термостойкой постелью, чаще всего из шамотного кирпича или керамобетонных блоков.

Направленное движение воздуха (тяга) обеспечивается с помощью нагнетающего вентилятора, от частоты вращения которого зависит количество кислорода в рабочей зоне. На основании данных, полученных от температурного датчика, автоматическая система управления (АСУ) может увеличивать или уменьшать угловую скорость крыльчатки. К достоинствам такой схемы можно отнести высокую точность регулировки. Кроме этого, воздух, проходя через верхний топочный бункер, нагревается, что упрощает процесс воспламенения пиролизных углеводородов.

Интенсивность циркуляции теплоносителя в отопительном контуре регулируется насосом, который также подключается к АСУ. Если температура теплоносителя снижается, автоматически увеличивается подача воздуха.

Точность регулировки и экономичность энергозависимых дровяных котлов отопления длительного горения обеспечивают значительную экономию дров, что за весь отопительный сезон выливается значительную сумму. Однако не следует сбрасывать со счетов тот факт, что при отсутствии электропитания, такой котел становится бесполезной грудой металлолома, поскольку естественная тяга в таких конструкциях, как правило, не предусматривается.

Энергонезависимые дровяные котлы длительного горения

Несмотря на то что экономичность и производительность таких установок заметно ниже, чем установок оснащенных АСУ, они совершенно не зависят от наличия электроэнергии, что является их существенным плюсом. К недостаткам таких систем относится, прежде всего, сложность настройки.

У такого котла на дровах регулировка подачи кислорода производится открытием специальной заслонки, имеющей кинематическую связь с биметаллическим терморегулятором, расположенным на верхней крышке изделия.

После розжига дровяной закладки и получения устойчивого горения заслонку приводят в рабочее положение, уменьшая тем самым количество воздуха в первичной камере сгорания и обеспечивая оптимальные условия для химико-термического окисления древесного горючего. Горячие пиролизные газы, под действием естественной тяги, поступают в верхнюю камеру сгорания, где смешиваются с разогретым вторичным воздухом, вследствие чего воспламеняются.

Циркулирующий в водяной рубашке теплоноситель быстро нагревается за счет контакта с горячими стенками камеры сгорания. Высокую производительность таких конструкций обеспечивает большая площадь теплообменника.

Отопительные котлы на дровах обратного горения

Главной особенностью таких устройств является то, что процесс первичного сжигания происходит в направлении от верхних слоев к нижним.

Конструкция представляет собой вертикально расположенный цилиндр со штоком и прижимным диском, обеспечивающим равномерное распределение воздуха по всей поверхности горения.

Образовавшиеся в результате пиролиза газы поступают в верхнюю часть корпуса, где смешиваются с предварительно разогретым вторичным воздухом и воспламеняются. Раскаленная боковая поверхность непосредственно контактирует с теплоносителем, поступающим в контур отопления через выходной патрубок. Для большей эффективности, прибор может быть установлен в защитный кожух, а образовавшаяся полость заполнена пенополиуретаном или другим негорючим теплоизолятором.

Шахтный котел – конструкция и принцип действия

Шахтный котел длительного горения отличается от других продолжительностью горения и особенностями устройства. Часто подбрасывать топливо не требуется, он имеет топливную камеру большого объема, горение медленное. Разработано два вида шахтных котлов: с обычным горением и пиролизный. Каждый имеет сходное устройство из двух камер: в одной сжигается топливо, во второй устроен теплообменник.

Шахтный котел с обычным сгоранием более простой по устройству. Половину всего объема занимает топка высотой почти на весь агрегат, но небольшой ширины и глубины. Сбоку или сверху находится люк для загрузки топлива. Топочное отделение при взгляде сверху внутрь напоминает шахту, отсюда такое название. Под топочной камерой находится зольник, отделенный от нее колосником. Через зольниковую дверку открывается доступ не только к нему, но и к топке. Шибером, расположенным под дверкой, регулируется поступление воздуха.

Шахтный котел не требует особого контроля за счет своей длительности горения

Вторая важная часть – камера с теплообменником, наполненным водой или, если котел не используется для водяного отопления, жаротрубный. Газы поступают в нее из топливника через отверстие и выходят через дымоход, попутно нагревая теплообменник. Из него вода по трубам поступает в систему или горячий воздух прогревает помещение.

Пиролизный котел шахтного типа имеет схожую конструкцию, но изготавливается с некоторыми дополнительными элементами:

  1. Камерами, в которых сгорает и догорает угарный газ. Располагаются снизу теплообменного пространства, стенки обложены шамотным кирпичом.
  2. Несколько труб с большим количеством маленьких дырочек. Через них подается воздух для камер сгорания и догорания.
  3. Вверху у стенки расположены задвижки для разделения двух камер.

Принцип действия пиролизного котла несколько другой. При топке ограничивают поступление воздуха, медленное горение вызывает образование большого количества газов, которые поступают в дополнительные камеры и сгорают. В котлах сжигают любое твердое топливо: уголь, дрова, пеллеты. Одной закладки угля хватает для пяти суток, дров – не более тридцати часов. За счет полного сгорания такие котлы обладают высоким КПД – до 90%.

Процесс сборки

Процесс создания котла включает несколько этапов. При изготовлении каждого элемента стоит учитывать особые условия эксплуатации изготавливаемого изделия.

Устройство подачи воздуха

Отрезаем от толстостенной трубы диаметром 100 мм отрезок, длина которого будет равна высоте топки. К нижней части привариваем болт. Из стального листа вырезаем круг такого же диаметра, как труба или большего. Просверливаем в круге отверстие, достаточное для прохождения болта, приваренного к трубе. Соединяем круг и воздуховодную трубу, закрутив гайку на болт.

В итоге мы получим трубу для подачи воздуха, нижняя часть которой может закрываться свободно двигающимся металлическим кругом. В процессе эксплуатации это позволит регулировать интенсивность горения дров и, следовательно, температуру в помещении.

С помощью болгарки и диска по металлу делаем в трубе вертикальные прорези толщиной приблизительно 10 мм. Через них воздух будет поступать в топочную камеру.

Корпус (топка)

Для корпуса потребуется цилиндр с герметичным дном диаметром 400 мм и длиной 1000 мм. Размеры могут быть иными, в зависимости от имеющегося свободного пространства, но достаточными для закладки дров. Можно использовать готовую бочку или приварить к стальному толстостенному цилиндру днище.

Иногда котлы для отопления изготавливают из баллонов из-под газа для более длительного срока службы.

В верхней части корпуса формируем отверстие для отвода газов. Его диаметр должен быть не менее 100 мм. К отверстию привариваем трубу, через которую будет осуществляться отвод отработавших газов.

Длина трубы выбирается в зависимости от конструктивных соображений.

Соединяем корпус и устройство подачи воздуха

В днище корпуса вырезаем отверстие диаметром равным диаметру воздухоподающей трубы. Вставляем трубу внутрь корпуса таким образом, чтобы поддувало выходило за пределы днища.

Воздухоподающая труба должна заканчиваться на несколько сантиметров раньше начала дымохода.

Теплорассеивающий диск

Из металлического листа толщиной 10 мм вырезаем круг, размер которого немного меньше диаметра корпуса. Привариваем к нему ручку, изготовленную из арматуры или стальной проволоки.

Это значительно упростит последующую эксплуатацию котла.

Конвекционный кожух

Из листовой стали изготавливаем цилиндр или отрезаем кусок трубы, диаметр которой на несколько сантиметров больше наружного диаметра топки (корпуса). Можно использовать трубу диаметром 500 мм. Соединяем вместе конвекционный кожух и топку.

Сделать это можно с помощью металлических перемычек, привариваемых к внутренней поверхности кожуха и наружной поверхности топки, если зазор получился достаточно большой. При меньшем зазоре можно приварить кожух к топке по всему периметру.

Из стального листа вырезаем круг такого же диаметра как топка или чуть больше. Привариваем к ней ручки, используя электроды, проволоку или другие подручные средства.

Учитывая, что в процессе эксплуатации котла ручки могут сильно нагреваться, стоит предусмотреть специальную защиту из материала с низкой теплопроводностью.

Для обеспечения длительного горения к дну привариваем ножки. Их высота должна быть достаточной, чтобы поднять дровяной котел минимум на 25 см над уровнем пола. Для этого можно использовать различный прокат (швеллер, уголок).

Поздравляем, вы изготовили дровяной котел своими руками. Можно приступать к обогреву дома. Для этого достаточно загрузить дрова и поджечь их, открыв крышку и теплорассеивающий диск.

Как повысить производительность котла

Самостоятельно собранный твердотопливный котел, как правило, отличается существенными теплопотерями, связанными с уходом тепла в дымовую трубу. Причем чем прямее и выше дымоход, тем больше теряется тепла. Выходом из положения в данном случае будет создание, так называемого, отопительного щита, то есть дымохода изогнутой формы, который позволяет передать больше тепловой энергии кирпичной кладке. Кирпич, в свою очередь, будет отдавать тепло воздуху в помещении, обогревая его. Нередко такие ходы устраивают в стенах между комнатами. Однако подобный подход осуществим только, если котел расположен в подвале или на цокольном этаже, либо при условии постройки громоздкого многоступенчатого дымохода.

Как вариант, повысить эффективность котла можно, если вокруг дымовой трубы смонтировать водонагреватель. В данном случае тепло уходящих газов будет нагревать стенки дымохода, и передаваться воде. Для этих целей дымоход можно сделать из более тонкой трубы, которую встроить в трубу большего сечения.

Наиболее эффективным способом повысить КПД твердотопливного котла будет установка циркуляционного насоса, принудительно перекачивающего воду. Это позволит повысить производительность установки примерно на 20-30 %.

Безусловно, сконструировать котел нужно так, чтобы теплоноситель мог циркулировать самостоятельно, если в доме отключили электричество. А при его наличии насос позволит ускорить прогрев дома до комфортных температур.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
