Типовой проект комбинированного отопления дома

Двухтрубная система с верхней разводкой

В двухтрубной системе отопления с верхней разводкой расширительный бак ставится в самой верхней точке.

Эта двухтрубная схема очень похожа на предыдущую, только здесь предусматривается установка расширительного бачка в самой верхней части системы, например, на утепленном чердаке или под потолком. Оттуда теплоноситель спускается к радиаторам, отдает им часть своего тепла, после чего отправляется через обратную трубу в отопительный котел.

Для чего нужна такая схема? Она оптимальна в многоэтажных домах с большим количеством радиаторов. Благодаря этому достигается более равномерный прогрев, пропадает необходимость установки большого количества воздушных спускников – воздух будет удаляться через расширительный бак или через отдельный спускник, входящий в состав группы безопасности.

Достоинства и недостатки двухтрубной системы с верхней разводкой

Положительных черт очень много:

• можно отапливать многоэтажные здания;
• экономия на спускниках воздуха;
• можно создать систему с естественной циркуляцией теплоносителя.

Присутствуют и некоторые недостатки:

Использование вертикальной разводки приведет к дополнительным трудностям при скрытом монтаже отопления.

• повсюду видны трубы – такая схема не подойдет для интерьеров с дорогой отделкой, где элементы отопительных систем принято прятать;
• в высоких домах необходимо прибегнуть к принудительной циркуляции теплоносителя.

Что такое системы отопления

Даже обычная кирпичная печь в деревянном доме является элементарной системой отопления, так как возводится с целью обогрева и приготовления пищи, имеет нагревательный блок и дымоход. Современные системы отопления в частных и многоквартирных домах, иных видах зданий, намного сложнее и технологичнее, так как могут включать:

• трубопроводы для подачи и отвода горячей воды, для естественной и насосной подачи теплоносителя;
• терморегуляторы для поддержания определенной температуры;
• отопительные приборы (конвекторы, обогреватели, бойлеры, котлы и т.д.);
• иные устройства, приборы и оборудование.

Для повышения эффективности системы отопления может применяться электронное оборудование, контролирующее температуру в зданиях и помещениях. В объектах могут предусматриваться альтернативные источники получения энергии для подогрева (солнечные панели, инфракрасное оборудование и т.д.). выбрать оптимальное месторасположение всех элементов системы отопления должен проектировщик, с учетом вида теплоносителя, характеристик здания и помещений, требований строительных норм и правил.

В систему отопления могут входить автономные и централизованные сети, бойлерное оборудование здания

Нормативные документы

Система отопления является частью инженерных сетей и оборудования, проектируемого при строительстве, реконструкции и капитальном ремонте объекта. Подраздел «Отопление, вентиляция и кондиционирование, тепловые сети» прямо указан как обязательная часть раздела проекта в Постановлении Правительства РФ № 87. Для проектирования также применяются следующие нормативные акты и своды правила:

• ГОСТ 21.602-2106, описывающие системы проектной документации и порядок ее подготовки для отопления ();
• ГОСТ 22270-2018 на системы отопления, вентиляции и кондиционирования ();
• СП 118.13330.2012 на общественные здания ();
• СП 54.13330.2016 на многоквартирные дома ();
• СП 56.13330.2011 на производственные здания ();
• СП 60.13330.2012 на отопление, вентиляцию и кондиционирование воздуха (актуализированный СНиП 41-01-2003) ().

Также проектировщик будет учитывать сведения из иных разделов проекта, нормативную базу для их разработки. В частности, для отражения в проекте мест прокладки труб и иного отопительного оборудования нужно знать архитектурные, конструкторские и иные решения на весь объект и его помещения.

Простым языком

Тепло и комфорт в жилых и нежилых зданиях являются основой жизнедеятельности человека, высокой эффективности труда и производства. Неправильное проектирование отопления может привести:

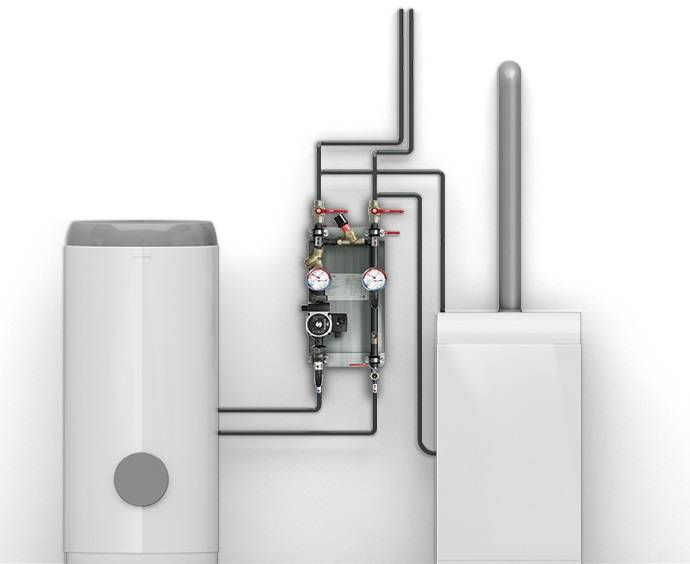

Котел и система приготовления горячей воды

Источником тепловой энергии для теплоснабжения дома служит собственный котел, работающий на газообразном или жидком топливе. В данном проекте предусмотрен одноконтурный котел.

Одноконтурные котлы предназначены для нагрева теплоносителя контура отопления. В состав котла, как правило, входит система управления и защиты горелки. Циркуляционные насосы и теплообменник нагрева горячей воды должны устанавливаться отдельно. Для приготовления горячей воды используется бойлер косвенного нагрева, представляющий собой накопительный бак горячей воды со встроенным в него теплообменником.

Для подачи теплоносителя в контур отопления и нагрева ГВС применен насосный узел обвязки котла DSM-BPU.

Насос контура отопления прокачивает теплоноситель через котел, радиаторы и (с помощью узла смешения) через контуры теплого пола. В контуре отопления устанавливаются термостатические регуляторы, которые изменяют сопротивление контура в зависимости от температуры в помещениях. Чтобы обеспечить циркуляцию теплоносителя через котел в любых режимах работы, в контуре отопления насосного узла DSM-BPU предусмотрен перепускной клапан AVDO. Клапан AVDO может быть настроен на поддержание необходимого минимального расхода в зависимости от применяемого котла. Насос контура ГВС прокачивает теплоноситель через котел и бойлер косвенного нагрева. Сопротивление контура нагрева ГВС постоянно, поэтому установка перепускного клапана не требуется.

Мощность котла подобрана исходя из среднего потребления тепла контуром отопления и ГВС. Пиковые нагрузки при использовании горячей воды покрываются за счет запаса горячей воды в бойлере косвенного нагрева. В этом случае котел работает либо на контур отопления, либо, если температура воды в бойлере косвенного нагрева упала ниже установленной, переключается на нагрев горячей воды. Такой режим работы называют «приоритет ГВС». Переключение контуров отопления с помощью узла DSM-BPU осуществляется переключением питающего напряжение с насоса контура отопления на насос контура нагрева ГВС по сигналу термостата ГВС. Установленные на выходе каждого насоса обратные клапаны обеспечат правильное направление потока теплоносителя.

В состав насосного узла обвязки котла входят фильтры для каждого контура, предохранительный клапан, кран для подключения расширительного бака, запорные краны на каждом контуре для удобства сервисного обслуживания системы. Установка дополнительной трубопроводной арматуры не требуется.

Материалы и арматура

1. Какие виды дополнительного оборудования и материалов стоит приобрести для монтажа водяного отопления своими руками?

Начну с перечня элементов обвязки котла.

В закрытой (работающей с избыточным давлением) системе в список входят:

Расширительный бак, компенсирующий увеличение объема теплоносителя при его нагреве. Его объем должен быть примерно равен 1/10 от количества теплоносителя;

Для настройки температуры отдельных отопительных приборов и контуров могут использоваться дроссели или термоголовки, регулирующие проходимость в автоматическом режиме, в зависимости от комнатной температуры.

Для отключения батарей и участков контура применяются шаровые краны. От пробковых кранов и винтовых вентилей они выгодно отличаются отказоустойчивостью, огромным ресурсом и отсутствием потребности в обслуживании (в набивке сальников, в замене прокладок и т.д.).

Теперь перейдем к материалам и отопительным приборам.

Начну с небольшого лирического отступления.

Действующими СНиП максимальная температура любых инженерных систем в жилом здании ограничена значением в 95С. Однако в автономных системах отопления температура теплоносителя обычно не поднимается выше 70 — 75 градусов, а давление держится в пределах 1,5-2,5 атмосфер. Все параметры отопления стабильны и полностью подконтрольны владельцу.

Именно поэтому в проект отопления можно заложить недорогие трубы и отопительные приборы, не обладающие большим запасом прочности и термостойкости.

Напорные трубы из армированного алюминиевой фольгой полипропилена;

Котельная и тепловой пункт

В проекте отопления раскрыты основные характеристики и особенности создания котельной и теплового пункта.

В этом проекте отопления частного жилого дома была спроектирована индивидуальная котельная со следующими характеристиками:

Распределение теплоносителя осуществляется с помощью магистральной гребенки, изготовленной из трубы ВГП Ду 50 мм.

Насосное оборудование фирмы Grundfos, запорная и контрольно-измерительная аппаратура располагаются в помещениях котельной.

В качестве устройства управления котельной проектом отопления предусмотрено применение комплектной системы автоматики фирмы Buderus тип Logomatic 4211 для погодозависимого климат-контроля.

Регулирование и ограничение температуры подающей линии отопительного котла производится автоматикой Logomatic 4211.

Приготовление горячей воды предусмотрено при помощи бойлера объемом 300 литров производства фирмы Buderus. Регулирование и поддержание температуры горячей воды выполнено путем управления загрузочным насосом бойлера с помощью отдельного блока общей системы управления.

Тепловая схема котельной

В комплект проекта отопления входит тепловая схема котельной. Ниже мы приводим пример схемы котельной, выполненной по проекту отопления частного двухэтажного жилого дома.

Требуется котельная? При заказе проекта котельной по акционной цене заказчик получает техническое задание (ТЗ) в подарок! Сформируем ТЗ для разработки котельной без визита в офис. Для этого требуется оплатить счет и заполнить опросный лист по котельной для вашего объекта.

Напольное отопление

Теплый пол обеспечивает особый комфорт в помещении. В данном проекте напольное отопление предусмотрено на первом этаже, а также в санузле и ванной на втором этаже.

Для радиаторов и для теплых полов требуется разная температура теплоносителя. Классические параметры для радиаторов – это 80 С на подаче и 60 С на возврате. Для комфортного и безопасного проживания средняя температура поверхности пола не должна быть выше +26 С для помещений с постоянным пребыванием людей, это значение регламентировано Сводом Правил СП60.13330.2012 (актуализированная редакция СНиП 41-01). Для достижения такой температуры поверхности пола температура подаваемого теплоносителя должна быть около 40 С. Чтобы температура поверхности пола была равномерной, температура возвращаемого теплоносителя должна отличаться от температуры подачи не более чем на 5…10 С. Для получения таких параметров теплоносителя теплого пола применяют узлы смешения.

В данном проекте применен компактный узел смешения FHM-C6 с 3-х скоростным насосом UPS 15-60. Глубина компактного узла в сборе с коллектором FHF составляет 110 мм, что позволяет установить сборку в стандартный шкаф.

Для подключения контуров теплого пола применены распределительные коллекторы FHF-F, оснащенные расходомерами.

Расходомеры позволяют визуально наблюдать поток теплоносителя в каждом контуре, что существенно упрощает наладку и обслуживание системы. Чтобы избежать попадания воздуха в петли теплого пола, коллекторы оснащены автоматическими воздухоотводчиками.

Для регулирования теплых полов в санузлах и ванной комнате на первом и втором этажах использованы терморегуляторы FHV для напольного отопления. Модель FHV-R с термостатическим элементом FJVR регулирует температуру возвращаемого теплоносителя, таким образом поддерживая постоянную температуру поверхности пола.

Для регулирования теплых полов в остальных комнатах применены комнатные термостаты. Для достижения максимального комфорта следует применять модели с датчиком температуры пола: проводная версия TP5001MA, беспроводная версия TP5001A-RF, датчик температуры пола TS3. Так как система отопления монтировалась на стадии строительства до чистовой отделки помещения, использованы модели с питанием от электросети 220 В. Комнатный термостат устанавливается в каждой комнате с напольным отоплением. Управляющий сигнал комнатного термостата подается к термоэлектрическим приводам TWA-A, установленным на распределительный коллектор теплых полов.

Для более наглядного представления проекта воспользуйтесь подробным расчетом, подготовленным в конфигураторе системы отопления Danfoss.

голоса

Рейтинг статьи

Проект системы радиаторного и конвекторного отопления

Проект системы отопления в цокольном этаже загородного дома

Проект магистралей системы отопления в цокольном этаже загородного дома

Проект системы отопления на 1-м этаже загородного дома

Проект магистралей системы отопления на 1-м этаже загородного дома

Проект системы отопления на 2-м этаже загородного дома

Проект системы отопления на мансардном этаже загородного дома

Схема подключения встраиваемого в пол конвектора Kampmann Katherm NK

Схема подключения встраиваемого в пол конвектора Kampmann Katherm QL

Схема подключения встраиваемого в пол эжекционного доводчика-конвектора Kampmann Katherm ID

Схема подключения монтируемого в стойку фасада конвектора Kampmann Slimkon 122611

Схема подключения трубчатого радиатора Arbonia TBB

Схема подключения профильного радиатора Kermi therm-x2 Profil V (FTV)

Схема подключения компактного комфортного модуля Swegon Paragon

Коллекторный шкаф водяного отопления с распределительной гребенкой Roth на 12 отводов

Коллекторный шкаф водяного отопления с распределительной гребенкой Roth на 4 отвода

Полный комплект разработанной проектной документации для системы радиаторного и конвекторного отопления (РКО) включает следующие комплекты документов:

1. Ведомость основных комплектов чертежей.
2. Ведомость ссылочных и прилагаемых документов.
3. Пояснительная записка.
4. Ведомость рабочих чертежей основного комплекта:
   1. План цокольного этажа между осями А-11 и К-У. Система радиаторного и конвекторного отопления (РКО)
   2. План 1 этажа между осями А-11 и К-У. Система РКО
   3. План 1 этажа между осями 11-17 и Л-У. Система РКО
   4. План 1 этажа между осями 18-22 и В-И. Система РКО
   5. План 2 этажа между осями А-11 и К-У. Система РКО
   6. План 2 этажа между осями 11-17 и Л-У. Система РКО
   7. План 2 этажа между осями 18-22 и В-И. Система РКО
   8. План мансардного этажа между осями 18-22 и В-И. Система РКО
   9. План цокольного этажа между осями А-11 и К-У. Магистрали системы РКО
   10. План 1 этажа между осями А-11 и К-У. Магистрали системы РКО
   11. План 1 этажа между осями 11-17 и Л-У. Магистрали системы РКО
   12. План 1 этажа между осями 18-22 и В-И. Магистрали системы РКО
   13. План 2 этажа между осями А-11 и К-У. Магистрали системы РКО
   14. План 2 этажа между осями 11-17 и Л-У. Магистрали системы РКО
   15. План 2 этажа между осями 18-22 и В-И. Магистрали системы РКО
   16. План мансардного этажа между осями 18-22 и В-И. Магистрали системы РКО
   17. Схема системы отопления
   18. Коллекторный шкаф на 4 отвода встраиваемый без автоматики ТУ-КШ-НК-4-ШРВ-3 (для системы РКО)
   19. Коллекторный шкаф на 5 отводов встраиваемый без автоматики ТУ-КШ-НК-5-ШРВ-3 (для системы РКО)
   20. Коллекторный шкаф на 6 отводов встраиваемый без автоматики ТУ-КШ-НК-6-ШРВ-4 (для системы РКО)
   21. Коллекторный шкаф на 7 отводов встраиваемый без автоматики ТУ-КШ-НК-7-ШРВ-4 (для системы РКО)
   22. Коллекторный шкаф на 8 отводов встраиваемый без автоматики ТУ-КШ-НК-8-ШРВ-4 (для системы РКО)
   23. Коллекторный шкаф на 9 отводов встраиваемый без автоматики ТУ-КШ-НК-9-ШРВ-5 (для системы РКО)
   24. Коллекторный шкаф на 10 отводов встраиваемый без автоматики ТУ-КШ-НК-10-ШРВ-5 (для системы РКО)
   25. Коллекторный шкаф на 11 отводов встраиваемый без автоматики ТУ-КШ-НК-11-ШРВ-6 (для системы РКО)
   26. Коллекторный шкаф на 12 отводов встраиваемый без автоматики ТУ-КШ-НК-12-ШРВ-6 (для системы РКО)
   27. Узел подключения конвектора Kampmann Katherm NK ТУ-Подкл-NK
   28. Узел подключения конвектора Kampmann Katherm QL ТУ-Подкл-QL
   29. Узел подключения конвектора Kampmann Katherm ID ТУ-Подкл-ID
   30. Узел подключения конвектора Kampmann SlimKon 122611 ТУ-Подкл-Slimkon-122611
   31. Узел подключения трубчатого радиатора Arbonia N89 TBB ТУ-Подкл-Arbonia-TBB
   32. Узел подключения профильного радиатора Kermi therm-x2 Profil V (FTV) ТУ-Подкл-Kermi-FTV
   33. Узел подключения климатического модуля Swegon Paragon ТУ-Подкл-Paragon
   34. Узел подключения резервного вывода ТУ-Подкл-Резерв-ОВК
   35. Узел подключения калорифера мощностью до 25 кВт ТУ-Подкл-Калор-В-25
   36. Узел подключения калорифера мощностью 25-40 кВт ТУ-Подкл-Калор-В-40
   37. Узел подключения калорифера мощностью 40-70 кВт ТУ-Подкл-Калор-В-70
   38. Узел подключения распределительной гребенки системы теплоснабжения вент. агрегатов ТУ-Подкл-РГ-2-32
   39. Узел подключения теплообменника системы теплоснабжения вент. агрегатов мощностью 40-70 кВт ТУ-Подкл-ТО-70
   40. Узел подключения расширительного бака Reflex NG50 ТУ-Подкл-РБ-NG50
5. Спецификация оборудования.

Лучевая система с коллекторами

Лучевая система отопления с использованием коллектора.

Это одна из самых современных схем, подразумевающая прокладку индивидуальной магистрали к каждому отопительному прибору. Для этого в системе устанавливаются коллекторы – один коллектор является подающим, а другой – обратным. От коллекторов к батареям расходятся отдельные прямые трубы. Такая схема позволяет обеспечить гибкую регулировку параметров отопительной системы. Также она дает возможность подключить к системе теплые полы.

Лучевая схема разводки активно используется в современных домах. Подающие и обратные трубы здесь могут прокладываться как угодно – чаще всего они идут в полах, после чего подходят к тому или иному отопительному прибору. Для регулировки температуры и включения/отключения отопительных приборов в доме устанавливаются небольшие распределительные шкафы.

Как утверждают специалисты-теплотехники, такая схема является идеальной, так как каждый отопительный прибор работает от собственной магистрали и почти не зависит от других отопительных приборов.

Достоинства и недостатки лучевых систем

Положительных качеств набралось много:

• возможность полностью спрятать все трубы в стены и в полы;
• удобная настройка системы;
• возможность создания дистанционной раздельной регулировки;
• минимальное количество соединений – они сгруппированы в распределительных шкафах;
• удобно ремонтировать отдельные элементы, не прерывая работу всей системы;
• почти идеальное распределение тепла.

При монтаже лучевой системы отопления все трубы прячутся в полу, а коллекторы в специальном шкафу.

Есть и парочка недостатков:

• высокая стоимость системы – сюда закладываются расходы на оборудование и расходы на монтажные работы;
• трудность в реализации схемы в уже построенном доме – обычно эта схема закладывается еще на этапе создания проекта домовладения.

Если с первым недостатком еще приходится мириться, то от второго никуда не деться.

Особенности монтажа лучевых систем отопления

На этапе создания проекта предусматриваются ниши для прокладки отопительных труб, указываются точки монтажа распределительных шкафов. На определенном этапе строительства прокладываются трубы, устанавливаются шкафа с коллекторами, монтируются отопительные приборы и котлы, производится тестовый запуск системы и ее проверка на герметичность. Лучше всего доверить всю эту работу профессионалам, так как эта схема является самой сложной.

Несмотря на всю сложность, лучевая система отопления с коллекторами является одной из самых удобных и эффективных. Она используется не только в частных домах, но и в других постройках, например, в офисных.

Этапы проектирования при ремонтах и реконструкциях

Особенность проектирования при капремонте и реконструкции является учет характеристик действующей системы отопления. Даже если работы предусматривают увеличение или уменьшение отапливаемой площади, либо иные решения, основная схема теплоснабжения здания останется неизменной. В раздел проекта на реконструкцию и капремонт по системе отопления будет включена та же информация, что и при строительстве нового здания. Однако проектировщик учтет специальные нюансы:

• разработку мер безопасности при проведении ремонта, чтобы не нарушить работоспособность системы;
• определение оптимальных точек подключения и соединения новых трубопроводов и оборудования;
• необходимость замены изношенных и морально устаревших элементов теплоснабжения;
• соблюдение показателей максимальной тепловой нагрузки по техническим условиям.

На период реконструкции или капремонта все инженерные коммуникации отключаются, кроме участков, необходимых для поддержания нормальных условий работы. После завершения работ комиссия должна выдать разрешение на ввод объекта в эксплуатацию.

Источник тепловой энергии

1. По каким параметрам подбирается котел?

• Экономичность (то есть минимальная стоимость киловатт-часа тепла);
• Удобство пользования (время автономной работы отопительного оборудования и то количество проблем, которое оно создает владельцу).

Экономичность

1. Какой источник тепла обеспечивает наиболее экономичное отопление загородного дома?

Магистральный газ при использовании конденсационного газового котла.

Вот примерные цены на киловатт-час тепловой энергии, полученной из разных источников:

• Природный газ — 50 копеек;
• Дрова — 90 копеек;
• Пеллеты (гранулы из прессованных опилок) — 1,4 рубля;
• Уголь — 1,6 рубля;
• Сжиженный газ из газгольдера — 2,3 рубля;
• Сжиженный газ из баллонов — 2,8 рубля;
• Дизельное топливо — 3,2 рубля;

Электроэнергия — 4 рубля.

Лазейки

Да, у электрических систем отопления наиболее высокая стоимость киловатт-часа тепла. Однако существует ряд способов ее уменьшить.

Обогрев водяным теплым полом с электрокотлом позволит заметно (на 20- 30%) сократить расходы за счет перераспределения температур в помещении. Теплее всего воздух будет на уровне пола, а вот под потолком его температура снизится до 16-20 градусов.

Отсюда — меньшие утечки тепла через перекрытие и снижение средней температуры в помещении, приводящее опять-таки к уменьшению расхода тепловой энергии через ограждающие конструкции.

Еще большую экономию обеспечит использование теплоаккумулятора в комплекте с двухтарифным счетчиком. Вода в баке объемом в 2-3 кубометра греется ночью, когда цена киловатт-часа минимальна. Днем накопленное тепло расходуется на обогрев дома.

Наконец, наибольшую экономичность обеспечивает эксплуатация тепловых насосов. Эти приборы расходуют электроэнергию не на нагрев воздуха в доме, а на перекачку тепла от низкопотенциальных источников (грунта, воды в незамерзающих водоемах или воздуха). В результате на каждый потраченный киловатт-час электричества в отапливаемое помещение транспортируется от 2,5 до 6 киловатт тепла.

Удобство

1. Какая система отопления частного дома создает минимум проблем владельцу?

Лидирующее положение занимают все виды электрических отопительных установок. Они работают в автономном режиме неограниченное время, не требуют обслуживания, отвода продуктов сгорания и совместимы с выносными термостатами (в том числе программируемыми), что позволяет с минимальными затратами поддерживать в доме комфортный температурный режим.

Незначительно уступают им газовые котлы в сочетании с магистральным природным газом. Котел с электророзжигом тоже может неограниченно долго работать автономно, но он требует отвода продуктов сгорания.

Эта особенность привязывает расположение прибора к дымоходу, вентиляции или внешней стене дома (при использовании наддувной горелки с коаксиальным воздуховодом).

Газовый котел, питающийся от газгольдера или баллонов, требует периодического пополнения запасов энергоносителя. Газгольдер заправляется один-два раза в год, комплект баллонов придется возить на заправку примерно раз в неделю.

Дизельный котел работает до тех пор, пока в баке есть топливо. К его минусам мы отнесем неизбежный запах солярки, необходимость хранения в котельной большого объема топлива (сотен, а то и тысяч литров) и высокий уровень шума, сопровождающий работу дизельной горелки.

В хвосте нашего хит-парада уныло плетутся твердотопливные котлы. Они требуют чистки зольника и растопки раз в несколько часов.

Лазейки

И в этом случае есть ряд способов подтянуть позицию аутсайдера.

Пиролизный котел разбивает процесс горения твердого топлива на два этапа: вначале оно тлеет при ограниченном притоке воздуха, затем летучие продукты неполного сгорания дожигаются в отдельной топке. Результат — гибкая регулировка тепловой мощности без потери КПД и, как следствие, автономность в 10-12 часов;

Котел верхнего горения переносит процесс пиролиза дров или угля на верхнюю поверхность закладки топлива. При такой схеме работы увеличение объема закладки топлива приводит не к росту тепловой мощности котла, а к увеличению продолжительности горения. В результате растопка требуется лишь раз в сутки, а то и того реже;

Проверка и настройка системы

После того как все отопительное оборудование подключили, следует убедиться в правильности проделанной работы. Для этого система заполняется теплоносителем, после чего нужно проследить за ней и проверить на предмет отсутствия протечек.

Затем запускается котел. Нагрев жидкости позволит окончательно убедиться в правильности сбора схемы и отсутствии каких-либо нарушений.

Если ошибка все-таки была допущена и где-то обнаружили протечку, то для этого нужно:

• слить теплоноситель;
• исправить недочет;
• провести проверку повторно.

Завершающим этапом является заделка штроб, куда были уложены трубы. Если монтаж осуществлялся на полу, то лучшим решением является стяжка. В случае когда трубопровод установлен на стене, используется шпаклевка или штукатурка. Далее, можно заниматься отделочными работами.

Установка печного отопления в доме

В качестве основного источника тепла можно использовать уже готовые печи или построить конструкцию из кирпича самостоятельно. При этом для проекта домов из бруса с печным отоплением можно использовать как первый, так и второй вариант. Наиболее трудоемким вариантом является постройка печи своими руками. Но при этом уже на стадии проекта по печному отоплению необходимо адаптировать конструкцию для конкретного дома. Выбирается оптимальная схема компоновки, ее расположение в помещении и материал изготовления.

Печь с варочной поверхностью

Основные особенности теплоснабжения с печью из кирпича являются:

• Возможность установить теплообменник для организации водяного отопления;
• Монтаж системы воздушных каналов, по которым будут проходить продукты сгорания перед тем, как удалиться через дымоход;
• Установка варочной поверхности, духового шкафа, накопительной емкости для горячего водоснабжения. Эти компоненты позволят эффективно использовать всю тепловую энергию от печи.

Однако в отличие от проектов газового отопления частного дома необходимо заранее продумать место хранения топлива. Оно не должно находиться в одном помещении с печью.

Подготовительные работы по организации отопления

Фундамент для печи

Для практической реализации проекта системы теплоснабжения двухэтажного дома следует провести ряд предварительных мероприятий. Если планируется самостоятельное изготовление печи – обустраивается отдельный фундамент для нее.

Это связано с большой массой конструкции. Бетонный, а тем более дощатый пол не выдержит веса печи и произойдет ее перекос и оседание. Даже небольшой проект сельского дома с печным теплоснабжением должен учитывать этот факт. Лучше всего обустройство фундамента выполнять еще на стадии возведения здания.

Схема основания для печи во многом схожа со стандартным плиточным фундаментом. Но специалисты отмечают ряд особенностей, которые следует учитывать при составлении проекта домов из бруса с печным теплоснабжением:

• Верхняя плоскость готового фундамента должна находиться ниже пола на 70 см;
• Габариты основания больше размеров печи на 30-40 см;
• Фундамент печи не должен быть связан с общедомовым.

После проведения этого этапа можно приступать к возведению печи. Предварительно в проекте дома с печным теплоснабжением указывается подробная порядовка.

Кладка печи отопления в доме

Порядовка печи с варочной поверхностью

После окончательного высыхания фундамента на его поверхность устанавливается теплоотражающий материал – алюминиевая фольга. Дополнительно можно монтировать слой утеплителя. Единственное ограничение при выборе материала – он не должен быть горюч.

В типовом проекте теплоснабжения двухэтажного дома особое внимание уделяется используемым материалам для возведения печи. В местах наибольшего термического воздействия применяется только огнеупорный шамотный кирпич

Все остальные компоненты конструкции можно выкладывать из обычного кирпича.

Если нет опыта в реализации проекта по печному теплоснабжению – возведение конструкции лучше всего доверить профессионалам. Но при желании это можно сделать самостоятельно. Предварительно рекомендуется сделать несколько пробных кладок. Для строительства понадобится минимальный набор каменщика – кельма, мастерок, уровень, отвес. В проект домов с индивидуальным теплоснабжением следует включить дополнительные материалы:

• Строительные леса. Могут понадобиться на окончательной стадии возведения, когда высота конструкции будет более 2-х метров;
• Для установки дверцей и колосника применяется нихромовая проволока.

По завершении работы следует проверить уровень тяги. Для этого можно взять бумагу форматом А4 и приложить ее к вытяжке. Она должна «прилипнуть» к отверстию.

Проект системы отопления типового дома 160 м2

В этой статье описана система отопления двухэтажного дома, площадь каждого этажа 80 м2. В качестве источника тепла используется одноконтурный газовый котел мощностью 20..24 кВт. Приготовление горячей воды производится в бойлере косвенного нагрева емкостью 120

В доме расположены следующие помещения:

№	Название помещения	Площадь, м2	Кол-во радиаторов	Кол-во контуров теплого пола
Этаж 1
1.1	Кухня — гостиная	31	4	3
1.2	Кабинет	16	2	1
1.3	Санузел	5	1	1
1.4	Коридор	6		1
1.5	Тамбур	8	1	1
1.6	Котельная	8	1
1.7	Лестница	6	1
Этаж 2
2.1	Спальня 1	18	2
2.2	Спальня 2	15	2
2.3	Детская	18	2
2.4	Санузел	4	1	1
2.5	Ванная	9	2	1
2.6	Лестница	6
2.7	Коридор	10

Отопление дома комбинированное: предусмотрена система радиаторного отопления и система напольного отопления. Радиаторы расположены во всех жилых помещениях. Напольное отопление предусмотрено на первом этаже, а также в санузле и ванной на втором этаже.

Солнечные батареи. Принцип работы солнечной отопительной системы

Солнечное отопление также можно включить в список, где присутствуют все новые технологии для отопления дома.В таком случае для обогрева могут использоваться не только фотоэлектрические панели, но и солнечные коллекторы. Фотоэлектрические панели практически вышли из использования, так как у батарей коллекторного типа показатель КПД намного выше.

Отопительные новейшие системы отопления частного дома, которые работают от солнечной энергии, включают в себя такие компоненты, как коллектор – устройство, состоящее из ряда трубок, эти трубки присоединены к резервуару, который заполнен теплоносителем.

Схема отопления с помощью солнечных коллекторов

По своим конструкционным особенностям солнечные коллекторы могут быть таких разновидностей: вакуумные, плоские или воздушные. Иногда в подобные современные системы отопления загородного дома может быть включен и такой компонент, как насос. Он будет предназначен для того чтобы обеспечивать обязательную циркуляцию по контуру теплоносителя. Это будет способствовать более эффективному теплообмену.

Для того чтобы технология солнечной отопительной системы была наиболее эффективной, нужно соблюдать некоторые правила. Во-первых, подобные новые технологии отопления загородного дома могут быть использованы только в таких регионах, где солнечно хотя бы 15-20 дней в году. Если данный показатель более низкий, то должны быть установлены дополнительные новые виды отопления частного дома. Второе правило диктует, чтобы коллекторы были размешены как можно на большей высоте. Ориентировать их нужно так, чтобы они поглощали как можно больше солнечного тепла.

Наиболее оптимальный угол расположения коллектора к горизонту считается 30-45 0 .

Чтобы предотвратить ненужные тепловые потери, необходимо изолировать все трубы, которые соединяют теплообменник с солнечными коллекторами.

Таким образом, мы видим, что развитие технологий не стоит на месте, и новинки в отоплении домов – это такая же необходимость, как модернизация техники, которой мы пользуемся каждый день.

Инновации в системе отопления используют совсем новое и непривычное для нас – тепловую энергию разных источников.

Современные виды отопления частного дома порой поражают воображение, однако в современности каждый из нас уже может приобрести или сделать такое современное отопление загородного дома или частного своими руками. Новое в отоплении частного дома – это эффективные системы, которые продолжают развивать сферу отопительного оборудования, и надеемся, что все самые эффективные варианты – еще впереди.

Система отопления в новом только что построенном доме является основой для осуществления многих других мероприятий в частных домах. Ведь именно отопление является тем условием, при котором возможно проведение внутренних отделочных работ и возведения и монтажа коммуникаций. Особенно данный процесс является необходимым, когда строительство дома затягивается и все мероприятия, связанные с внутренними работами, приходятся на холодное время года.

Схема обогрева дома газовым котлом.
