Как и где ставится расширительный бак
Итак, мы собираемся своими руками спроектировать и собрать систему отопления. Если она еще и заработает — нашей радости не будет предела. Есть ли инструкция по установке расширительного бачка?
Открытая система
В этом случае ответ подскажет простой здравый смысл.
Открытая система отопления представляет собой, в сущности, один большой сосуд сложной формы со специфичными конвекционными потоками в нем.
Установка котла и отопительных приборов в нем, как и монтаж трубопроводов, должны обеспечить две вещи:
- Быстрый подъем нагретой котлом воды в верхнюю точку отопительной системы и ее слив через отопительные приборы самотеком;
- Беспрепятственное перемещение пузырьков воздуха туда, куда они устремятся в любом сосуде с любой жидкостью. Вверх.
Выводы очевидны:
- Установка расширительного бачка отопления в открытой системе всегда выполняется в ее верхней точке.
Чаще всего — вверху разгонного коллектора однотрубной системы. В случае домов верхнего розлива (хоть вам и едва ли придется их проектировать) — в верхней точке розлива на чердаке. - Сам бачок для открытой системы не нуждается в запорной арматуре, резиновой мембране и даже в крышке (разве что для защиты от мусора).
Это простой открытый сверху водяной бак, в который всегда можно долить ведро воды взамен испарившейся.
Цена такого изделия равна стоимости нескольких сварочных электродов и квадратного метра стального листа толщиной 3-4 миллиметра.
Так выглядит расширительный бак для открытой системы отопления. При желании в люк в нем можно вывести водоразборный кран от водопровода. Но куда чаще он по мере испарения воды доливается обычным ведром.
Закрытая система
Здесь и к выбору бака, и к его монтажу придется отнестись достаточно серьезно.
Давайте соберем и систематизируем основную информацию, доступную на тематических ресурсах.
Монтаж расширительного бака системы отопления оптимален в том месте, где течение воды наиболее близко к ламинарному, где в отопительной системе минимум завихрений.
Самое очевидно решение — расположить его на прямом участке розлива перед циркуляционным насосом.
При этом высота относительно пола или котла значения не имеет: назначение бачка — компенсировать тепловое расширение и гасить гидроудары, а воздух мы прекрасно стравим через воздушные краны.
Типичная схема установки бачка. Его расположение в однотрубной системе будет таким же — перед насосом по ходу воды.
- Баки в заводской комплектации иногда снабжаются предохранительным клапаном, сбрасывающим избыточное давление.
Однако лучше перестраховаться и убедиться, что в вашем изделии он есть. Если нет — докупить и смонтировать рядом с баком. - Электрические и газовые котлы с электронными термостатами зачастую поставляются с встроенными циркуляционным насосом и расширительным баком отопления. Прежде, чем отправляться за покупками — убедитесь, что они вам нужны.
- Принципиальное отличие мембранных расширительных баков от тех, что используются в открытых системах — их ориентация в пространстве.
В идеале теплоноситель должен поступать в бак сверху. Эта тонкость монтажа призвана полностью удалить воздух из того отсека бака, который предназначен для жидкости. - Минимальный объем расширительного бачка для водяной системы отопления берется примерно равным 1/10 объема теплоносителя в системе. Больше — допустимо. Меньше — опасно. Объем воды в отопительной системе можно грубо рассчитать, отталкиваясь от тепловой мощности котла: как правило, берется 15 литров теплоносителя на киловатт.
- Манометр, смонтированный рядом с расширительным баком и подпитывающим вентилем (соединяющим отопление с водопроводом), может оказать вам неоценимую услугу. Ситуация с залипшим золотником предохранительного клапана, увы, не так уж редка.
- Если клапан сбрасывает давление слишком часто — это явный признак того, что с объемом расширительного бачка вы просчитались. Совсем не обязательно менять его. Достаточно приобрести еще один и подключить его параллельно.
- Вода имеет сравнительно низкий коэффициент температурного расширения. Если вы перейдете с нее на незамерзающий теплоноситель (например, этиленгликоль), вам опять-таки понадобится увеличить объем расширительного бака или установить дополнительный.
Расширительный бак на фото смонтирован по всем правилам: теплоноситель подведен сверху, бак снабжен манометром и предохранительным клапаном.
Крыша
Сначала необходимо выбрать, чем утеплить чердак.
Лучше всего подойдет монтажная пена для утепления стен, но для экономии можно использовать и минеральную вату на основе из фольги.
- Вначале накладывают слой гидроизоляции. Для этого используют полиэтиленовую пленку, которую фиксируют степлером с внутренней стороны балок.
- После этого крепят утеплитель, блестящей стороной внутрь, чтобы сохранять тепло или наружу, чтобы в помещении было прохладно летом.
- Если используется монтажная пена, то инструкция по ее применению предполагает ее нанесение равномерным слоем с учетом коэффициента расширения.
- После того, как утеплитель установлен, необходимо произвести монтаж пароизоляции. Обычно при обустройстве чердака этого не делают, но если необходимо получить дополнительное пространство, которое бы хорошо обогревалось, то этот процесс необходим.
- Также необязательна и последующая зашивка гипсокартоном или другим облицовочным материалом. Его цена порой вынуждает искать альтернативные способы придания нежилому помещению пристойного вида. Поэтому для данных целей можно использовать листы ДВП или других менее дорогих материалов.
Принцип обустройства телоизоляции для крыши
Правила обслуживания гидробака
Плановый осмотр расширительного бака заключается в проверке давления в газовом отсеке. Необходимо также провести осмотр клапанов, запорной арматуры, воздухоотводчика, проверить работу манометра и реле давления воды. Чтобы убедиться в целостности бака проводят внешний осмотр.
Во время профилактического обслуживания, следует измерять давление в гидробаке и корректировать его, если необходимо
Несмотря на всю простоту устройства, расширительные баки для водоснабжения все же не вечны и могут сломаться. Характерные причины — разрыв мембраны или потеря воздуха через ниппель. Признаки поломок можно определить по частому срабатыванию насоса, появлению шума в системе водопровода. Понимание принципа работы гидроаккумулятора — это первый шаг к правильному обслуживанию и устранению неисправностей.
Назначение бака в системах открытого типа
Указанное приспособление используется в системах отопления для предотвращения ее поломок при увеличении объема и давления теплоносителя, что происходит при нагревании.
Если быть точным, то при повышении температуры воды, циркулирующей в системе, от 5 до 100 °C ее объем становится на 4% больше. И это много, так как деться ей в трубах и радиаторах некуда — там нет свободного места.
В результате несколько сот грамм в небольшой системе отопления или несколько литров в достаточно крупной повышают давление до критических значений и приводят к возникновению мощных гидроударов.
Что влечет за собой выдавливание прокладок, поломку фитингов, радиаторов и дорогостоящий ремонт – все это в самый неподходящий момент.
А после того как температура теплоносителя снизится, его излишки опять становятся необходимыми для эффективного функционирования системы, поэтому они должны быть возвращены, причем в полном объеме. В случае испарения запасы жидкости необходимо пополнять.
Общие принципы утепления
При подготовке к утеплению перекрытий в деревянном доме следует точно измерить расстояние между балками. Согласно этому показателю производится нарезка материалов. Если производится теплоизоляция жилого дома, то на предварительном этапе потребуется убрать с чердака все лишние предметы и мусор. При наличии старого утеплителя его придется демонтировать.
Имеющиеся на древесине биологические повреждения (грибок, плесень) необходимо удалить железной щеткой и обработать эти места антисептическим составом.
Если расчетная толщина утеплителя больше высоты балок, то дополнительно набиваются деревянные рейки. Они необходимы для создания воздушного зазора. Это актуально при дальнейшем настиле на чердаке полов.

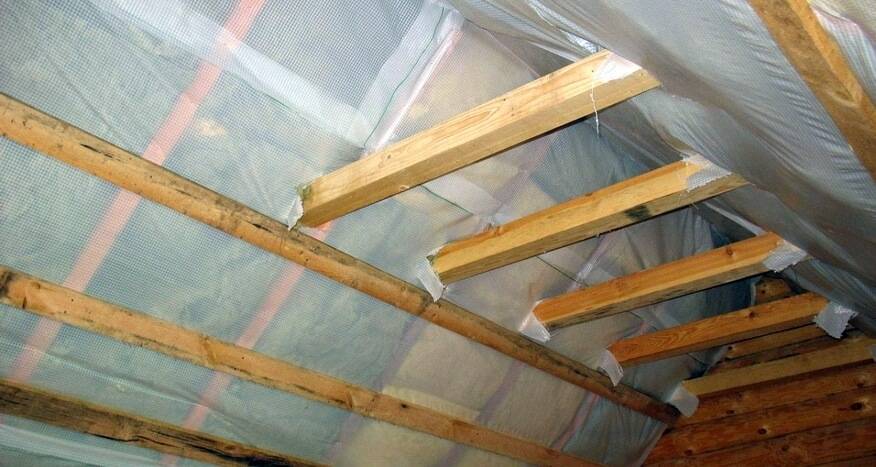

Обустройство пароизоляции
Пароизоляционные материалы препятствуют проникновению влаги в балочную конструкцию и слой утеплителя. Особенно актуально обустройство этого слоя над влажными помещениями: кухней, ванной, сауной. Специалисты рекомендуют использовать прочные армированные полимерные или мембранные пленки. Для снижения теплопотерь используются фольгированные материалы. Они крепятся отражающей поверхностью вниз.
Оптимальным решением является укладка пароизоляции чердачного перекрытия сплошным слоем. На этапе строительства это удобно сделать со стороны первого этажа. Пленка крепится прямо на балки, если такой возможности нет, то укладка производится в межбалочное пространство. Материал монтируется внахлест и для обеспечения герметичности фиксируется специальным скотчем.
Укладка утеплителя

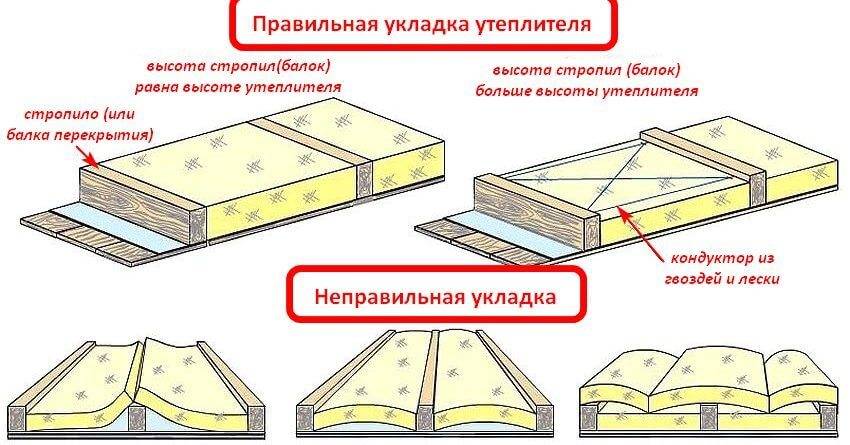

Если для утепления чердачных, межэтажных перекрытий по деревянным балкам используется несколько слоев материала, то важно позаботиться об их укладке в шахматном порядке, то есть верхние листы должны закрывать стыки нижних. При утеплении перекрытия по деревянным балкам важно следить за плотностью укладки материала
Любые щели, зазоры или пустоты могут стать причиной снижения показателя теплоизоляции конструкции. Стыки между жесткими полимерными плитами можно заполнить монтажной пеной.
При утеплении перекрытия по деревянным балкам важно следить за плотностью укладки материала. Любые щели, зазоры или пустоты могут стать причиной снижения показателя теплоизоляции конструкции
Стыки между жесткими полимерными плитами можно заполнить монтажной пеной.
Сыпучие материалы равномерно распределяют в межбалочном пространстве, так как здесь важно соблюдать расчетную толщину засыпки
Завершающие процессы
Для защиты утеплителя сверху крепится гидро-, ветрозащита. Ее настилают внахлест (10-15 см), с обязательной проклейкой стыков. Обычно на чердаке обустраивают полы из обрезных досок, также можно использовать ДСП, фанеру и т. д.
Виды, устройство и принцип работы расширительных баков
Расширительный бак для отопления открытого типа
В открытых отопительных системах роль РБ может выполнять любая емкость, расположенная в наивысшей точке по отношению ко всем остальным элементам. В малоэтажном домостроении штатным местом расположения бака является чердак или мансардное помещение.
С целью максимального уменьшения потерь жидкости при испарении в окружающую среду, на бачок монтируется крышка. На случай понижения температуры до отрицательных значений и предотвращения замерзания жидкости, бак утепляется со всех сторон. Чтобы теплопередающая жидкость в баке не закипала, предусматривается соединение емкости с трубой, выведенной в обратный контур. Для предотвращения перелива жидкости и ее сброса в канализацию в большинстве конструкций предусматривается шланг или труба.
Существенным недостатком открытых контуров является необходимость периодического долива испарившейся в атмосферу жидкости. Проблема решается установкой механизма автоматизированного контроля с автоматическим пополнением, однако подвод водоснабжения к баку усложняет конструкцию и ведет к ее удорожанию.
В открытом контуре через РБ осуществляется сообщение с атмосферой и удаляется образовавшийся в результате кипения жидкости воздух. В данном случае в отопительных магистралях не создается повышенного давления, а циркуляция воды идет за счет конвекции. В данном случае имеет место процесс естественной конвекции, при которой холодные слои теплоносителя опускаются вниз, а горячие поднимаются вверх.
Простым примером естественной конвекции является нагрев воды в чайнике, стоящем на зажженной кухонной плите. При монтаже открытого расширительного бака между ним и системой не предусматривается установка запорной арматуры. Конструктивно бачок открытого типа может быть как цилиндрической, так и прямоугольной формы. В типовых конструкциях на крышке бака располагается смотровое окно для контроля над уровнем жидкости. К недостаткам систем открытого типа можно отнести:
- увеличенные потери тепла через расширительный бак;
- повышенный уровень коррозии элементов системы за счет непосредственного контакта жидкости с воздухом;
- обязательность расположения РБ над всеми элементами контура.
Расширительный бак для отопления закрытого типа
Герметичный отопительный контур с принудительной циркуляцией воды или антифриза лишен недостатков, присущих открытым схемам. В герметичные системы нет проникновения воздуха, а компенсация изменения состояния носителя тепловой энергии происходит за счет применения мембранных герметичные резервуаров.
Технически мембранный расширительный бак выполнен в виде сосуда, внутренняя часть которого разделена эластичной перегородкой на два отдела: жидкостной и газовый. Газовая камера снабжается золотником для регулировки давления. Для предотвращения загрязнений золотник обычно снабжается защитным пластиковым колпачком или крышкой.
В жидкостной части монтируется патрубок подвода и отвода жидкости. Чаще всего мембранные баки имеют форму цилиндра, но для малых термосистем используются круглые емкости в форме таблеток. По внешнему виду РБ похожи на гидроаккумулирующие баки (ГА) для систем водоснабжения.
Как правило, ГА окрашены в синий цвет, а расширительные баки в красный. ГА и мембранные РБ не взаимозаменяемы и их назначение различно. В ГА мембрана имеет форму «груши» и выполняется из материала допускающего безопасный контакт с питьевой водой. Соприкосновения с металлическими частями при этом исключен. В РБ перегородка изготавливается из технического каучука и покрывается антикоррозионным составом, что увеличивает ее срок службы.
Руководство по монтажу бака
Крепление расширительного бака
Крепление расширительного бака
Первый этап – подготовка к работе. В соответствии с общей схемой сначала для монтажа емкости нужно отключить отопительный котел от электросети, перекрыть подачу воды к котлу, а затем слить жидкость из радиаторов. Дополнительно можете открыть т.н. краны Маевского, благодаря этому будет обеспечен более эффективный и быстрый слив воды.
Подготовьте ваш расширительный бак к установке и дальнейшему использованию. В случае если для соединения элементов системы планируется использовать полипропиленовые трубы, подготовьте специальный паяльник для их скрепления между собой. Также понадобятся стандартные элементы вроде уголков, муфт и т.д. Что касается фитингов, то лучше всего использовать «американку». Такой фитинг позволит без лишних затруднений снимать емкость в будущем для проведения профилактических и ремонтных работ.
Фитинг Американка с внутренней резьбой
Фитинг «американка» состоит из 2-х основных элементов. Первую часть такого фитинга нужно прикрепить к резьбе, имеющейся на расширительной емкости. Вторая часть прикрепляется к первой. Ко второй части припаивается полипропиленовая труба. Перед прикручиванием фитинга к расширительному бачку намотайте на место резьбового соединения уплотнитель (обычно используется лен) и дополнительно нанесите немного специальной уплотнительной пасты. Прикрутите первую часть фитинга-американ ки с помощью обычного газового ключа.
Второй этап – укладка полипропиленовых труб. Убедитесь, что из системы слита вся вода, и переходите к устройству труб. Там, где будет устанавливаться тройник, труба разрезается с помощью специальных ножниц. Припаяйте тройник, а к нему – трубу. Далее необходимо припаять запорный кран. Благодаря нему в будущем можно будет ремонтировать бак без необходимости удаления воды из системы. Спаяйте полипропиленовые трубы так, чтобы последняя из них в дальнейшем могла соединиться с расширительным баком.
Монтаж полипропиленовых труб
Третий этап – подключение расширительной емкости. Вам нужно прикрутить американку к емкости. После этого смело приступайте к размещению бака в выбранном для него месте. Лучше всего установить бак в углу, на ровном полу, в таком месте, чтобы в дальнейшем к емкости можно было свободно проходить для ремонта и пр.
Четвертый этап – проверка и замена фильтров и картриджей. Пока вы не запустили в трубы теплоноситель, тщательно промойте фильтр очистки водой. Предварительно снимите его. Заодно выполните замену картриджа магистрального фильтра. Он устанавливается непосредственно после насоса.
Пятый этап – подготовка и запуск системы. После того как все элементы будут размещены на своих местах и выполнены требуемые соединения, можно приступать к подготовке бачка к использованию. Восстановите подачу воды. Пусть батареи заполняются жидкостью, пока уровень давления в них не вырастет примерно до показателя в 1,3 кПа. Далее вам необходимо стравить из трубопроводов воздух, перекрыть краны Маевского и запустить отопительное оборудование для прогрева помещений.
Рекомендации по стравливанию воздуха и оптимальным значениям давления приводились ранее. Если уровень давления поднимется выше 1,1 кПа (а именно это значение было выставлено при настройке бака) лишняя вода перейдет в бачок. При уменьшении же уровня давления теплоноситель направится в батареи. Благодаря этому будет обеспечиваться нормальная работа отопительной системы.
Таким образом, в установке элемента под названием расширительный бак нет ничего сверхсложного. Во всем следуйте инструкции, помните о главных рекомендациях и все будет в лучшем виде. Удачной работы!
Антифриз.
Самое простое решение – залить в систему отопления антифриз. Но это решение накладывает ряд ограничений на использование системы. Во-первых, система отопления должна быть закрытая. Т.е. о совмещении системы отопления и системы горячего водоснабжения можно забыть, но, по-моему, это даже хорошо. Во-вторых, желательно заранее знать, в каких пропорциях готовить раствор антифриза с водой, рассчитывая на определенную зимнюю температуру. Это не сложно, тем более, что прямо на этикетках канистр эта информация, обычно, присутствует. В-третьих, желательно заранее прикинуть, как вы будете заполнять систему, и как, в случае аварии, вы её будете сливать, предусмотрев для этого отдельные тройники и отводы с кранами. Ну и последнее, из-за того, что антифриз более текуч, чем обычная вода, особенно при низких температурах, ко всем соединениям системы предъявляются повышенные требования. Лично я не рискнул бы заливать антифриз в систему, собранную из металлопластиковых труб на резьбовых обжимных фитингах. Тем более, что в случае протечки, кроме трудно смываемого пятна, появится еще и неприятный резкий запах.
Надежные методы утепления бачка
Современным способом утепления расширительного бачка является напыление жидкого пенополиуретана (ППУ). Подобную услугу предоставляют многие специализированные организации. Для экономии средств ее же можно выполнить самостоятельно.
В продаже имеются комплекты на разную площадь для одноразовой работы. На подготовительном этапе производится:
- очистка бака от старых лакокрасочных покрытий, загрязнений, ржавчины и пыли;
- обезжиривание;
- просушка.
После этого на поверхности равномерно наносится жидкий состав. Его толщина зависит от климатической зоны. Для условий российских зим достаточным будет слой в 10 см.
Такое покрытие обеспечивает хорошие изоляционные показатели и дополнительную защиту от коррозии. Однако при повреждении бака его придется наносить снова.
Существует несколько вариантов изоляции бака на этапе создания отопительной системы. Некоторые специалисты рекомендуют подсоединять циркуляционную трубу. Она будет обеспечивать движение жидкости, что минимизирует вероятность замерзания. Другие – проложить термокабель для обогрева.
Установленный на чердаке открытый расширительный бак требует организации качественного утепления. Можно выбрать простой, но менее эффективный способ или вложить немного больше сил, средств и времени для создания надежного обогрева. Удачного вам выбора.
Какими бывают системы водоснабжения частных домов с накопительными баками
Бак вверху
В данной схеме водоснабжения частного дома накопительный бак монтируется на втором или третьем этаже. Также можно установить резервуар на чердаке. Принцип работы такой же, как и у водонапорной башни.
При установке накопительного бака наверху в системе водоснабжения частного дома, вода будет стекать по трубам самотёком. Это, в свою очередь, сбережёт вам массу электроэнергии и позволит сэкономить на оплате длинных коммунальных счетов.
Отдельно нужно поговорить о силе напора. Несмотря на то что вода идёт самотёком, напор особо сильным не назовёшь. Точнее, он напрямую зависит от высоты, на которой расположен бак.
К примеру, если ёмкость располагается на высоте около 10 метров, напор составит 1 атм. Для простоты расчётов возьмём трёхэтажный дом. Высота каждого этажа, пусть будет, три метра. При установке резервуара на крыше третьего этажа — напор на первом составит как раза одну атмосферу.
Главный недостаток данной систем в том, с каждым этажом давление будет всё ниже. И ниже. В итоге на втором этаже оно составит порядка 0,6 атм, а на третьем и того меньше. Хотя если вы собираетесь устанавливать краны только на первом, этого более чем достаточно.
Очень часто чердак на даче используют, чтобы хранить там дорогие сердцу вещи, которые просто не поднимается рука выбросить. К тому же современные технологии позволяют сделать с чердачного этажа отличную комнату со всеми удобствами. Правда, для этого понадобится утеплитель и гидроизоляция, но результат того стоит.
Расположение внизу
Если вы хотите максимально эффективно использовать всё доступное внутри частного дома пространство, вам понадобится именно такая система водоснабжения. Мало того, даже снаружи емкость не будет занимать и дюйма земли.
Скажите, это невозможно? В действительности всё довольно просто. Резервуар закапывается в землю и уже отсюда реализуется водоснабжение частного дома. Ёмкость не нужно закапывать глубоко. Полметра будет достаточно.
Сверху резервуара вы можете спокойно выращивать цветы. Врытая в землю система водоснабжения частного дома никоим образом им не повредит. Литраж ёмкости ничем не ограничивается. Но вы должны помнить, что большой объём дольше набирается, а соответственно, водозабор в особенно жаркие летние дни может стать критичным.
К сожалению, у нижнего расположения системы водоснабжения частного дома есть свои минусы. Самый существенный — необходимость покупки насосной станции, а это дополнительные затраты электроэнергии в будущем.
Подземные ёмкости в системах водоснабжения частных домов делаются из специальных материалов, которые способны противостоять повышенной влаге и даже промерзанию. Тем не менее поломки иногда случаются, и тогда крайне сложно восстановить систему. Ведь резервуар закопан под землёй.

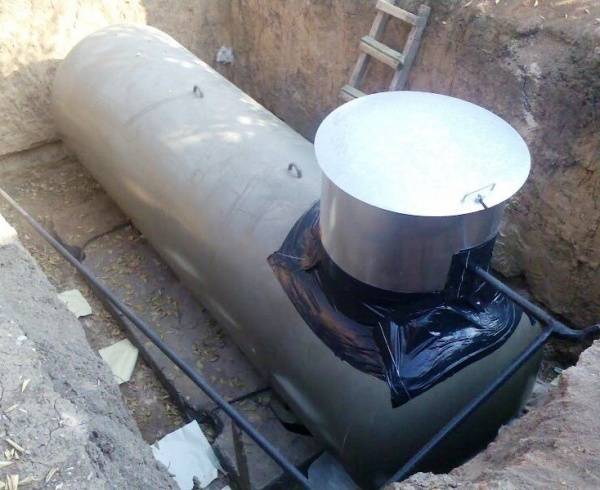

Помещаем резервуар в землю
Установка резервуара для водоснабжения частного дома начинается с выбора подходящего для установки изделия места. Желательно, чтобы конструкция ёмкости имела круглую форму
Обратите особое внимание на рёбра жёсткости, без них не получится нормально установить аппарат
Если же вы купите накопительный бак какой-либо другой формы и без рёбер. О его правильном монтаже придётся позаботиться дополнительно. Для этого понадобится бетонная оболочка. Именно она обеспечит надёжную фиксацию в грунте.
В верхней части конструкции должно быть специальное отверстие. Его лучше всего выполнить в форме люка. Оно необходимо для того, чтобы время от времени выполнять ревизию, просматривая состояние накопительного бака системы водоснабжения частного дома изнутри.
