Ремонт масляного обогревателя — инструкция по устранению наиболее частых неисправностей, куда обратиться и сколько стоит работа сервиса

Особенности ремонта обогревателя с керамическими нагревательными элементами

Принесли мне для ремонта, с виду обыкновенный тепловентилятор, типа Timberk TFH T15DDL по причине снижения эффективности нагрева.

При подключении обогревателя к сети, было обнаружено, что вентилятор слабо гнал воздух, который был чуть теплым. Переключатель режимов нагрева и регулятор температуры функционировали нормально. Для поиска неисправности пришлось обогреватель вскрывать. Первым делом была удалена пыль, набившаяся в радиатор нагревательных элементов. Вентилятор стал дуть сильнее, но нагрев воздуха оставался слабым.

Замер напряжения на выводах нагревательных элементов показал величину 220 В, что свидетельствовало об исправности электрической схемы. Величина измеренного тока потребления тепловентилятора в режиме максимального нагрева составила 1,1 А вместо положенных 8 А, что говорило о неисправности нагревательных элементов.

С подобным нагревательным элементом я столкнулся впервые. Оказалось, что в этом тепловентиляторе нагревательный элемент представляют собой 14 металлокерамических пластин, зажатых между восемью алюминиевых радиаторов. Весь этот пакет вставлен в прямоугольную рамку из термостойкой пластмассы и удерживается четырьмя защелками. Алюминиевые радиаторы выполняют сразу несколько задач – удерживают керамические нагреватели, отводят от них тепло и подают на металлокерамические пластины питающее напряжение.

Внимание, в связи с тем, что питающее напряжение подается через алюминиевый радиатор, прикосновение к нему при вставленной вилке обогревателя в розетку электросети опасно для жизни!

Для лучшего отвода тепла и электрического контакта стороны металлокерамических пластин, прижатые к радиатору, покрыты электро-термопроводящей пастой.

Нагревательные металлокерамические пластины представляю собой радиоэлементы, которые называются позисторы. Принцип работы позистора заключается в том, что его сопротивление зависит от температуры его нагрева. Чем больше нагревается позистор, тем выше его сопротивление, и согласно Закону Ома меньший будет протекать ток, и как следствие нагреватель будет меньше выделять тепла.

Благодаря такому свойству, по утверждению разработчиков металлокерамических нагревательных элементов, при достижении температуры 300°С наступает баланс, сопротивление позистора увеличивается до такой величины, что температура больше не увеличивается. Это обеспечивает безопасное продолжение работы тепловентилятора, даже когда поломался и не вращается или забился пылью продувающий воздух вентилятор.

Измерение сопротивления секций нагревателей мультиметром показало сопротивление около 1000 Ом, вместо должных 112 Ом. На удивление оказалось, что сопротивление не соответствует у всех металлокерамических пластин. Такое могло произойти только в случае перегрева металлокерамических пластин, что исходя из принципа их работы, не должно произойти. Напрашивается вывод о том, что керамические нагреватели были установлены не надлежащего качества и для восстановления полной работоспособности тепловентилятора потребуется их замена.

Для ремонта тепловентилятора можно купить готовый нагревательный блок, керамический нагреватель типа MZFR-J-1800W-220V, предназначенный для ремонта тепловентиляторов. Его внешний вид, габаритные размеры и схема подключения приведены выше на фотографии. Стоит MZFR-J-1800W-220V около $10.

Устройство прибора

Масляный радиатор Watt WOH-80

Составляющими масляного обогревателя являются:

  1. Герметичный корпус в виде гармошки, состоящий из двух сваренных друг с другом панелей. Внутри закачано техническое масло, и практически во всех моделях остается воздух в небольших количествах. Но это прибору не вредит, потому что масло при соприкосновении с воздухом не создает условий для коррозии. Если бы вместо него была вода, то вероятность разрыва металлических конструкций была бы очень высокой.
  2. В нижней части сбоку в прибор вставлен ТЭН. Именно с его помощью производится нагрев масла и самого радиатора.
  3. Рядом с нагревательным элементом установлен блок управления и безопасности. Основной и важный его элемент — это терморегулятор с предохранителем. Первый отвечает за установку необходимого температурного режима, а второй — за безопасность эксплуатации. Если по каким-либо причинам масло начнет вытекать из корпуса, предохранитель сработает и остановит подачу электроэнергии на ТЭН.

Сегодня производители используют одноразовые предохранители проволочного типа или многоразовые — биметаллические в виде таблеток. Что касается реле управления, то в масляных обогревателях они схожи с электрочайником, а не с утюгами. В конструкции реле висит в воздухе, не соприкасаясь с корпусом прибора.

  1. На каждом приборе есть два включателя. К каждому подходит три провода — фаза, ноль от ТЭНа и провод от теплового реле. Три провода необходимы для того, чтобы работала подсветка включателей.

Электрическая схема масляного обогревателя практически такая же, как в утюгах, электрочайниках и других нагревательных приборах. Она проста и при этом надежна. Обычно во всех этих нагревателях установлены два ТЭНа, и когда включаются сразу оба, потребление электроэнергии сильно возрастает. Но при этом время на достижение рабочего температурного режима увеличивается. Если температура в комнатах низкая, то даже при двух включенных ТЭНах прибор может работать, не отключаясь.

Металлический корпус, который закрывает блок питания и безопасности прибора, имеет вентиляционные щели — сверху и снизу. Если их закрыть, то прибор от этого не пострадает, но работать он будет с трудом. Он быстрее отключится, а включится не так скоро. Поэтому рекомендуется не вешать на радиатор вещи для сушки. Если такое произошло, то постарайтесь не закрывать вентиляционные зазоры.

Проверка ключевых узлов обогревателя

Отметим сразу, обогреватели отличаются по принципу работы и применяемым деталям. Для проверки работоспособности большинства узлов нужны навыки пользования мультиметром и понятия об устройстве электрических цепей. Поэтому затронем самые простые вещи, доступные среднестатистическому пользователю:

  1. Предохранители. Первое, что проверяется – целостность предохранителей. В некоторых моделях нагревателей эти элементы спрятаны внутри, доступ снаружи невозможен.
  2. Датчик положения. Присутствует у большинства мощных тепловентиляторов и у некоторых моделей масляных обогревателей. Проверка проста: если датчик рабочий, то при наклоне устройства он размыкает цепь. В вертикальном положении – сопротивление почти нулевое. Проверку можно провести любой прозвонкой. Если датчик сломан, он меняется целиком.
  3. Регулятор. Нагар и окислы в регуляторах температуры – частая причина отказа работы обогревателей. Элементы необходимо разобрать, тщательно все зачистить мелкой шкуркой, протереть спиртом.
  4. Термодатчик, терморегулятор. Устройство термодатчика достаточно простое. Внутри механического блока, ответственного за размыкание цепи при определенной температуре, находится биметаллическая пластина. Нужно поставить регулятор на минимум, достать элемент, осмотреть на наличие следов нагара, трещин, расслоений, любых окислов и налета. При их наличии пластину следует заменить.
  5. Кварцевый резонатор. Присутствует у керамических обогревателей, изменение его параметров развивается со временем, в результате чего устройство перестает подчиняться регуляторам. Деталь необходимо заменить, другой ремонт обогревателя невозможен.

Для ликвидации иных поломок необходим опыт проведения электрических работ, умение тестировать параметры ТЭНа, обмоток двигателя, пусковых емкостей и состояние других узлов. Поэтому останавливаться подробно нерационально, тем более, что каждый класс обогревателей имеет свои особенности.

Устройства защиты и электропроводка

Схема подключения элементов обогревателя внутри прибора производится по трехпроводной схеме. Это значит, что для его работы используется однофазная сеть с третьим проводом для заземления корпуса прибора. Вилка сетевого шнура и розетка, куда будет подключаться обогреватель, должны иметь заземляющие контакты. Это не значит, что прибор не будет работать в двухпроводной сети старого образца, просто таковы современные требования безопасности.

Кроме этого, желательно использовать как минимум противопожарное УЗО, включенное после входного автомата и счетчика. Для защиты от поражения электрическим током от корпуса прибора можно использовать двухполюсное УЗО на отдельной ветке, где будут подключены розетки для обогревателя.

Мощность масляных обогревателей составляет обычно от 1 до 2,5 кВт, то есть фактически эквивалентна мощности обычного электрического чайника (2,2 кВт). Поэтому никаких особых требований к электропроводке возникнуть не должно. Автоматы в распределительном щите тоже имеют достаточный запас для такой нагрузки.

https://1popechi.ru/youtu.be/AdK120U8vfc

Единственное, что можно пожелать при выборе обогревателя, — это наличие датчика, отключающего прибор при опрокидывании, и таймера, задающего режим его работы по заранее установленному графику. В этом случае всегда можно поддерживать наиболее комфортный климат в квартире и избежать случайного перегорания нагревательных элементов.

Строение радиатора

Провести ремонт обогревателя, который сломался, можно тогда, когда известно его строение. Оно является таким:

  1. Металлическая герметичная емкость в виде батареи или гармошки. В середине нее находится техническое масло. Оно заполняет 90% емкости. Остальную часть составляет воздух. Он необходим для компенсации расширения масла в результате нагрева. Если все внутреннее пространство радиатора было бы заполнено маслом, то емкость просто разорвало бы.
  2. ТЭН. Он находится в середине основной части радиатора. Его всегда монтируют внизу емкости. Он нагревает масло. Во время нагрева масло циркулирует по радиатору. Большинство производителей монтируют двойной ТЭН. Он имеет две спирали. ТЭН закреплен так, что все его контакты находятся на внешней стороне бака. Может быть встроенным или съемным.
  3. Термопредохранитель. Он размещается неподалеку от ТЭНа над нагревательным элементом. Задача предохранителя – измерять температуру масла и в случае, если она стала критической, или масло вытекло (тогда сильно нагревается корпус), отключить ТЭН. Он является вспомогательным элементом безопасности, поэтому очень редко вмешивается в работу аппарата. Бывает двух видов: биметаллическим и проволочным. Первый более надежный.
  4. Термореле. Его можно найти вверху обогревателя. Оно предназначено для регулирования нагрева радиатора. Основная часть этого элемента – биметаллическая пластина – находится в нагретом воздухе и реагирует на изменения его температуры. Над ним обычно имеются вентиляционные отверстия. Такие же есть внизу кожуха, который присоединен к основной металлической емкости.
  5. Два выключателя. Каждый из них соединен фазным, нулевым и заземляющим проводами, которые отходят от ТЭНа. К каждому из них подходит провод от теплового реле. Возле выключателей есть лампочка, которая при работе ТЭНа светится.

Самостоятельная установка тепловентилятора

Перед самостоятельной сборкой необходимо тщательно изучить устройство тепловентилятора. Он состоит из трех главных частей:

  • отдельного корпуса (металлического или пластикового);
  • вентилятора;

керамического, спирального или трубчатого нагревательного элемента.

Размер, мощность и дизайн современных тепловентиляторов позволяют использовать их в помещениях самого разного назначения — от простого гаража до гостиной в доме

Способ установки, габариты и мощность обогревателей бывают разными. Принцип работы достаточно прост: поток холодного воздуха вентилятором направляется к нагревательному элементу, где температура его повышается на определенное количество градусов, а затем, уже нагретый, распространяется по комнате. Основное преимущество стационарного обогревательного прибора состоит в эффективном, быстром подогреве воздуха на ограниченной территории. Кроме того, небольшое устройство удобно переносить с места на место и использовать лишь при необходимости.

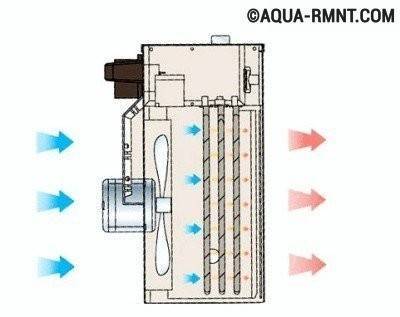

Синие стрелки обозначают холодный воздух, который поступает в корпус устройства и под действием вентилятора устремляется к нагревательным элементам. Красные — нагретый воздух, имеющий определенное направление

Многие модели, в том числе и самостоятельно изготовленные, можно использовать в жару, отключив нагревательные элементы, тем самым превратив аппарат в обычный вентилятор.

Изучив схему устройства прибора, необходимо подобрать детали, которые пригодятся для сборки. Большую часть их даже не придется приобретать: в любом доме найдутся неисправные устройства, подходящие материалы, провода, крепления, инструменты. Можно выбрать один из предлагаемых вариантов или спроектировать свой. Расскажем подробнее, как сделать тепловентилятор своими руками из канального вентилятора и блока питания.

Преимущества и недостатки керамических обогревателей

Даже самая совершенная конструкция имеет свои достоинства и недостатки. Не стали исключением и керамические обогреватели. Наряду с неоспоримыми преимуществами, устройства имеют ряд существенных недостатков.

Плюсы

К наиболее существенным достоинствам керамических обогревателей можно причислить:

Керамика – материал природного происхождения. При рабочей температуре 800–1000°С вредные для человеческого организма вещества не выделяются. Альтернативные варианты при неправильном использовании могут причинять вред здоровью (пересыхание кожных покровов, патологии хрусталика и пр.).
Высокий показатель КПД (в пределах 90-99%). Такие данные считаются нормой для большинства устройств, работающих от электросети.
В процессе эксплуатации рабочие элементы не подвергаются окислению, что увеличивает срок службы отопительного устройства. Металлические теплообменники быстрее выходят из строя из-за коррозийных процессов.
Оснащение конструкции вентилятором способствует быстрому и равномерному прогреву помещения. Эффект сравним с тепловыми вентиляторами, но в остальном вторые существенно проигрывают.
Благодаря физическим свойствам керамика длительное время удерживает тепло. Это помогает сокращать расход энергии (газ или электричество), в отличие от других устройств, оснащённых ТЭНами или спиралью. Обогрев инфракрасными приборами также обходится недёшево.
Компактные параметры керамических обогревателей и небольшой вес дают возможность использовать отопительный прибор в малогабаритных помещениях, не отбирая полезной площади. Даже в небольшой комнатке найдётся место для установки настенной модели. Таким преимуществом не могут похвастать инфракрасные приборы и радиаторы, работающие на масле.
Современные модели керамических приборов имеют защиту от пожаров и ожогов. Лицевая панель не нагревается свыше 65°. В тепловых вентиляторах спираль открытая, по мере накопления пыли и других загрязнений повышается риск самовоспламенения. Поверхности масляных радиаторов нагреваются так сильно, что могут причинить ожог.
Некоторые модели оснащены лампой, которая очищает поверхности и воздух от вредных микроорганизмов

Ассортиментный ряд пополнен устройствами со строенной ионизацией, что важно для людей с ослабленным организмом.
Обогреватель работает абсолютно бесшумно.
Лаконичный дизайн корпуса и компактность гармонично вписываются в дизайн любой стилистики.
Некоторые модели укомплектованы пультом ДУ. Это даёт возможность менять режим обогрева, не вставая с дивана или кресла.

Минусы

Недостатков у керамических обогревателей немного, и все же они есть:

  • повышенный уровень шума. Это касается только нагревателей, имеющих вентилятор. Недостаток можно считать условным, поскольку в качественных моделях, вентилятор работает практически бесшумно;
  • энергоемкость. Несмотря на то, что керамические приборы потребляют меньше электроэнергии чем другие типы обогревателей, счет за электричество при использовании керамического обогревателя заметно увеличивается;
  • малая ремонтопригодность. Стоимость ремонта вышедшего из строя прибора довольно высока. В некоторых случаях целесообразнее заменить изделие.

На фоне перечисленных выше плюсов, минусы керамических обогревателей можно считать несущественными. Опубликованные в интернете отзывы покупателей полностью это подтверждают.

Возможные причины поломки

Перед тем как приступить к осмотру и ремонту обогревателя, не забудьте отключить его от питания, вытянув вилку из сети. Чтобы понять, как проводить ремонт, первым делом следует выяснить причину поломки.

Если ИК обогреватель вдруг перестал функционировать, и на индикаторе питания не горит лампа, то для начала необходимо проверить напряжение в розетке. Возможно, из-за перепада напряжения активировался автомат защиты на входе проводки в дом, тем самым выключив электроэнергию. Также мог нарушиться контакт в месте подключения прибора в розетку, или неисправна сама розетка. Случается и такое, что обогреватель попросту перегрелся, и отключение – дело рук систем его защиты.

Если же все проверки не привели к желаемому результату, и ИК обогреватель по-прежнему не работает, то необходимо браться за ремонт.

Лопасти не крутятся

Если тепловентилятор работает, но не крутится вентилятор, вероятнее всего причина неисправности – перестал работать мотор. Что делать в этом случае? Прозвоните деталь мультиметром и проверьте его внутренности. Возможно, просто износились подшипники, которые следует заменить. О том, как пользоваться мультиметром, мы рассказывали в соответствующей статье!Еще один вариант поломки – сильное загрязнение пылью, в результате чего вентилятор не крутит либо часто выключается. Попробуйте выполнить ремонт мотора своими руками, протерев его тряпкой и капнув немного машинного масла между подвижной и неподвижной частью. Не помогло? Меняем электромотор, который сломался, на новый, с такими же характеристиками.

Преимущества и недостатки

Масляные обогреватели имеют множество преимуществ, из-за которых они так востребованы на современном рынке:

1. Такие радиаторы могут работать без перерыва 72 часа. Элементы обогревателя не сгорают из-за постоянной работы. Соответственно срок службы очень большой. Масляный обогреватель работает долго и надежно.

2. Все нагревательные элементы устроены в закрытой форме, а корпус обогревателя может нагреваться до 60 оС. Поэтому масляный обогреватель совершенно безопасен. Прибор предотвращает получению травм человека из-за высоких температур, а также соответствует высокой пожарной безопасности.

3. Приемлемая цена. Отличное соотношение цены и качества.

4. Работает масляной обогреватель без шума. Небольшие размеры. Не занимает много места в помещении.

5. Масляные обогреватели не сушат воздух. Поэтому воздух в помещении не будет пересушен. Примерно 50-60% воздуха будет находиться в пределах нормы.

6. При работе масляного обогревателя не выделяются различные запахи, гарь, пыль. Некоторые обогреватели с высокотемпературными элементами выделяют запахи.

Как и любое оборудование, масляные обогреватели имеют некоторые недостатки:

1. Большой вес. Но при помощи колесиков радиатор можно с легкостью перемещать по комнате.

2. Нагревается помещение долго. Если купить обогреватель с встроенным вентилятором, то воздух в комнате будет прогреваться достаточно быстро.

Причины поломок

Причинами возникновения неполадок такой категории оборудования, как обогреватели масляного типа, могут быть различные факторы. Но сами повреждения делятся на 2 категории:

  • механического характера;
  • электрического типа.

В первом случае речь идет о таких неполадках, как деформация корпуса, включая даже образование раковин, которые в будущем могут привести к протечке устройства. Обычно такое явление возникает в результате самой простой коррозии металла. К счастью, обнаружить такую неполадку крайне просто, ведь под ней на полу просто появится масляное пятно. Во втором случае ломаются различного рода металлические элементы. То есть речь идет о частях блока управления, ТЭНе, выключателях, термопредохранителях, термореле. Очень редки, но тем не менее возможны, выходы обогревателя из строя из-за плохой электропроводки.

Неисправности и ремонт масляного обогревателя

перестаёт нагреваться

Многие неисправности вполне можно устранить самостоятельно, имея основные навыки в ремонте электроприборов.

Исключением может стать неисправный ТЭН, чаще всего намертво завальцованный в корпусе обогревателя. Снять его вполне можно, но вот установить на место уже не удастся. Даже если обогреватель укомплектован съемным ТЭНом, то при его замене герметичности устройства добиться будет сложно.

Обычно неисправности, встречающиеся при поломке обогревателя, появляются в более доступных местах. Самым уязвимым местом устройства является шнур, поэтому его целостность следует проверить в первую очередь. Если конструкция вилки позволяет ее разобрать, то нужно проверить места соединения жил шнура со штырями вилки.

При исправности вилки следующим этапом должна быть проверка состояния самого шнура, а также место его соединения с блоком питания обогревателя. Для этого снимается декоративная крышка панели устройства и тестером проверяется исправность шнура. При его повреждении кабель меняется на новый.

Если кабель оказывается исправным, то неисправность может скрываться в состоянии контактов блока питания. Контакты могут быть покрыты нагаром и ослаблены.

В этом случае контакты очищаются от нагара наждачной бумагой, а ослабевшие контакты аккуратно подтягиваются.

В этом же месте расположен терморегулятор. Если на его контактах видно потемнение, то их также необходимо зачистить. В терморегуляторе могут быть неисправными биметаллические пластины. При обнаружении их повреждения, терморегулятор аккуратно разбирается, а пластины меняются на новые.

Если масляный радиатор относится к категории энергосберегающих, то в его конструкции имеется термостат, обеспечивающий включение и отключение устройства при заданных параметрах.

При чрезмерном нагреве обогревателя, или же низкой температуре его тоже необходимо осмотреть. При обнаруженной неисправности данная деталь меняется на новый термостат, имеющий аналогичные параметры.

При наличии в конструкции масляного обогревателя вентилятора, его также необходимо проверить. В этом случае проверяются не только контакты устройства, но и целостность обмотки его мотора. Возможно, что может потребоваться его замена.

После завершения вышеописанных проверок и устранения замеченных неисправностей, обогреватель собирается, а затем включается в сеть. Если устройство обогрева по-прежнему не работает, то придется обращаться за консультацией к специалисту.

Наиболее вероятно, что он посоветует приобрести новый обогреватель. Некоторые виды ремонта могут обойтись настолько дорого, что проще отправиться в магазин.

Устройство и электрическую схему масляного радиатора вы найдете на видео:

Инструкцию по ремонту (замене ТЭНа) масляного обогревателя своими руками посмотрите на видео:

Поломался старый добрый масляный обогреватель. Что делать? Логика подсказывает: «Отнести в ремонт», а смекалка: «Посмотреть в интернете и сделать самостоятельно!».

Ну и правильно! Ремонт масляных обогревателей – дело не простое, но, возможно, требуется лишь небольшое техобслуживание. Поэтому, не проверив, не торопитесь выбрасывать прибор и покупать новый!

Чтобы правильно определить, что сломалось и отремонтировать, нужно, прежде всего, понять, как обогреватель работает. Его конструкция состоит из:

  1. Корпуса – гармошки с техническим маслом внутри. Кроме того, нужно знать, что в большинстве приборов есть немного воздуха.
  2. Внизу прибора сбоку встроен ТЭН, который и греет масло. Чаще всего он состоит из двух спиралей. Это нужно, чтобы легче было регулировать мощность прибора.
  3. Рядом блок безопасности и управления. Вверху термореле, оно не касается корпуса.
  4. И предохранитель (отключает прибор при сбоях, например, при утечке масла). Предохранители могут быть одноразовыми проволочного вида и многоразовыми (биметаллические).
  5. Есть два выключателя с подсветкой. К каждому из них подходят три провода: фаза, ноль от ТЭНа и заземление.

Электросхема обогревателей похожа на электросхему других приборов: утюгов, чайников и т. д.

О том, что гараж нуждается в отоплении, знают, пожалуй, все. Некоторые предпочитают отопление газом как самый недорогой вариант. Обзор промышленных моделей и техника безопасности при эксплуатации.

Возможно, вы еще не все знаете об ИК-обогревателях. О вреде инфракрасного обогревателя читайте .

От правильного расчета батарей отопления зависит климат в доме. Здесь вы узнаете, как правильно рассчитывать количество радиаторов по площади и объему помещения.

Устройство и принцип работы

Вне зависимости от фирмы изготовителя и модели, ИК обогреватель состоит из следующих основных деталей:

  • металлического корпуса, покрытого слоем термостойкой эмали;
  • нагревательного элемента (ТЭНа);
  • излучающей пластины, изготовленной из алюминия и покрытой слоем тепловой изоляции;
  • крепления (если выбранная модель предназначена для крепления к стене или потолку).

Устройство ИК обогревателя

Принцип работы выглядит следующим образом: электрическая энергия преобразуется в тепловые лучи, которые обогревают все объекты, встречающиеся на пути инфракрасного излучения. А прогретые предметы затем уже делятся теплом с воздушным пространством (подробнее — в статье принцип работы обогревателя с инфракрасным излучением).

Принцип работы ИК обогревателя

Ремонтный процесс

Каждый хозяин при выходе из строя прибора дополнительного обогрева задает вопрос, как вернуть к работе сломанное оборудование. Решение вопроса довольно простое и состоит из нескольких пунктов:

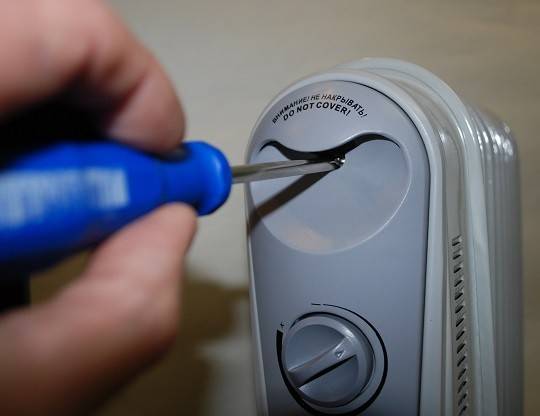

Независимо от вида выполняемых работ, перед тем как разобрать масляный радиатор нужно выполнить его отключение от сети электропитания.
Затем прибор нужно разобрать и рассмотреть схему масляного радиатора, чтобы понять, почему он не работает. Для этой цели выполняют отсоединение панели управления от основного корпуса

В качестве крепежа в этом случае могут использоваться защелки, винты и скобы, поэтому важно провести тщательный визуальный осмотр. После определения типа крепления снимают панель управления

При этом очень важно не прилагать особых усилий, чтобы не сломать пластмассовые элементы.
Восстановление работоспособности масляного обогревателя начинается с проверки сетевого шнура и выключателя. Иногда масляный обогреватель не работает из-за обрыва проводов сетевого шнура. Проверить достоверность этого можно с помощью тестера. Что касается выключателя, то здесь причина заключается в нарушении контакта, что является результатом подгорания проводов в местах соединения. Для решения проблемы провода отсоединяют и зачищают, также проводят зачистку места присоединения. Далее проводят сборку выключателя и проверяют восстановленный контакт, используя тестер.
На следующем этапе осматривают все контактные соединения блока управления. На каждом контакте выявляют окисленные или подгоревшие места, а также места ослабленного крепления. Ремонт выполняют с помощью отверток и шлифовальной шкурки. В некоторых случаях пользуются паяльником, которым припаивают оторвавшиеся проводки.

  • Если неисправным окажется тепловое реле или регулятор температуры, нужно аккуратно снять эти элементы и разобрать их. Расположенную внутри биметаллическую пластину вытаскивают и выполняют замену на новый элемент. Других неисправностей в этих деталях быть не может. Новая пластина восстанавливает работоспособность реле или терморегулятора.
  • Термопредохранители проверяют на предмет работоспособности с помощью тестера, в случае неисправности заменяют их новыми элементами. Проверить следует каждый из имеющихся термостатов.
  • Если обогреватель масляный не греет, то причиной может быть неисправный нагревательный элемент. Для проверки состояния ТЭНы также используют тестер. С его помощью измеряют сопротивление, нормальное значение которого должно быть равным 1 КОму. Отклонение от этого значения свидетельствует о неисправности ТЭНы и времени ее замены.

Пройдя все этапы проверки электрических частей масляного радиатора можно приступать к устранению механических повреждений.

Самой актуальной проблемой является вытекание масла из корпуса радиатора. Для ее решения необходимо разобрать прибор и слить остатки масла

Выполняя осмотр корпуса на предмет повреждений, важно точно установить место течи. Здесь с помощью шлифовальной шкурки выполняют зачистку, в результате которой определяют размер отверстия

От этого зависит способ ремонта. Если размер отверстия небольшой, а вокруг отсутствуют следы коррозии, то можно в отверстие небольшой саморез или винт.

Отверстие, образованное в результате ржавчины, заделать сложнее. Поврежденное место также зачищают наждачной шкуркой, удаляя ржавчину до основного металла. После этого проводят осмотр и определяют размер отверстия. Небольшую дырку можно запаять, используя латунный припой, а не олово. На более обширное повреждение накладывают заплатку и приваривают ее с помощью сварочного оборудования полуавтоматического типа. Процесс усложняется тем, что для его выполнения требуется специальное оборудование и навыки работы с ним.

Можно выполнить ремонт масляных радиаторов своими руками, для этого необходимо обладать минимальными навыками в слесарном и электротехническом деле. Тем более что ремонт незначительной поломки обойдется дешевле, чем покупка нового прибора для обогрева помещений.

Поломка масляного радиатора может случиться неожиданно и в очень неподходящий момент. Если на корпусе появились потеки масла – прибор следует немедленно выключить из сети и задуматься о покупке нового источника тепла. При других неисправностях устройство можно вернуть к жизни при помощи мастера или самостоятельно. Браться за ремонт масляного обогревателя своими руками рекомендуется только при наличии элементарных знаний в области электрики, не забывая при этом о соблюдении техники безопасности.

Ликвидация утечки масла

Нарушение герметичности основной части радиатора и утечка масла является наиболее частой проблемой этих обогревателей. Масло может вытекать через случайную пробоину или стенку, которая проржавела. Если имеет место второй вариант, то лучше приобрести другой радиатор, поскольку коррозия может разрушить большую площадь, чем видно. Поэтому через некоторое время возле заваренного или запаянного места потечет масло. Пробоины или малые дырочки, трещины можно:

  • запаять;
  • заварить.

Первого варианта следует избегать. Пайка не может обеспечить надежного соединения, и при постоянном нагревании/охлаждении, прочный контакт припоя и металла бака начнет превращаться в трещину. Поэтому пробоину лучше заварить.

Подготовка обогревателя к пайке или сварке является одинаковой:

  1. Спуск масла из бака.
  2. Очистка проблемного места от грязи и ржавчины. Это можно сделать наждачной бумагой.
  3. Наливание воды в бак. Это позволит избежать возможного возгорания (внутри было масло, и его остатки точно сохранились).
  4. Переворачивание радиатора в такое положение, при котором вода не будет вытекать из пробоины.

Паять пробоину нужно серебряным, латунным или медно-фосфорным припоем. Оловянный использовать нельзя. Во время пайки обязательно используют горелку. Если планируется заварить отверстие, то используют инверторную сварку.

После ликвидации проблемы воду сливают, бак высушивают и заливают масло. Старое масло вряд ли подойдет, поскольку часть его успела вытечь. Поэтому его количества не хватит, чтобы наполнить емкость на 90%. Если известна марка и характеристики масла, то можно докупить такое же. Нельзя смешивать синтетические и минеральные масла. Если планируется залить новое масло, то берут только трансформаторное. Отработку использовать нельзя. Иначе на ТЭНе появится накипь.

Масло требует подготовки. Она заключается в нагревании его до температуры 90 °С и испарении. Более нагревать нельзя, поскольку начнется окисление и горение жидкости. Количество масла должно быть таким, чтобы не превышало 90% емкости бака.

Основные неисправности

Причин, по которым не работает масляный обогреватель не так уж и много. Условно их можно поделить на две части – электрические и механические. Сбой в работе электрооборудования чаще всего приходится на ТЭН и коммуникации управления – тепловое реле, выключатель, термопредохранители. Может возникнуть проблема в электропроводке, но это случается крайне редко.

К механическим повреждениям относятся различные пробоины корпуса, а также образование на нем раковин, через которые вытекает масло. Как правило, это плоды деятельности коррозии. Определение вида неисправности большого труда не представляет. Механические поломки всегда связаны с наличием пятен масла под обогревателем. Все остальные неисправности связаны с электрической частью.
