Выбор и установка соленоидного электромагнитного клапана

Разновидности соленоидных электромагнитных клапанов

Описываемые устройства классифицируются по следующим основным признакам:

• материал, на основе которого изготовлен корпус;
• особенности конструкции клапана;
• его положение при снятом с катушки напряжении (в обесточенном состоянии);
• принцип срабатывания;
• особенности подключения к трубопроводам.

Корпус этих изделий изготавливается из традиционных латуни, пластика или нержавейки. Правильный выбор материала в значительной мере определяет возможность использования клапана в критических условиях. Для бытовых водопроводных отопительных систем подойдет любая из указанных выше разновидностей.

По особенностям конструкции клапаны делятся на поршневые, мембранные и золотниковые. Самый дешевый и достаточно надежный вариант – золотниковое устройство, которое хорошо справляется со своими функциями. Поэтому такие клапаны традиционно устанавливаются в быту.

По положению штока с поршнем при отключенном от электропитания электромагните они делятся на следующие виды:

• закрытые в нормальном состоянии (НЗ);
• открытые (НО);
• имеющие два стабильных положения.

В первом варианте при снятом с катушки напряжении сердечник с клапаном за счёт упругости возвратной пружины надежно перекрывает канал трубопровода. Во второй случае при отключенном напряжении получается обратный эффект. Под действием той же пружины шток полностью втянут в катушку, а канал остается открытым. В третьем случае в исходном состоянии при снятом напряжении клапан может находиться и в том, и в другом положении (перекрывать канал или оставлять его свободным). Все зависит от используемой схемы его включения.

По принципу срабатывания (по своей функциональным особенностям) все такие клапаны делятся на одноходовые, двухходовые и трехходовые. У первой разновидности имеется лишь один рабочий патрубок, подсоединяемый к трубопроводу. Такие конструкции обычно применяются как предохранительные, служащие для избавления от излишков пара или воды.

Их трехходовые аналоги имеют три соединительных патрубка, что позволяет использовать их для перенаправления потока жидких сред. Самый распространенный вид соленоидных вентилей – двухходовые. Они имеют два патрубка с обеих сторон и устанавливаются непосредственно в разрыв трубопровода. По особенностям подключения соленоидные устройства делятся на муфтовые, а также фланцевые и штуцерные.

Различные образцы клапанов также отличаются по материалу, используемому при изготовлении уплотнителя и запорной мембраны. В соответствии с этим признаком в них могут применяться:

• фтористый эластомер;
• этилен пропиленовый эластомер (EPDM);
• каучуковая основа.

Это связано с тем, что синтетический материал EPDM устойчив к разрушающему действию солей и хорошо работает при низких температурах.

О разновидностях изделий

Регулирующие устройства применяют для изменения расхода проходящего через них потока рабочей среды. Управление происходит извне и условно разделяется на две категории
, в зависимости от того, закрытый или открытый клапан при отсутствии давления в трубопроводе: нормально закрытый электромагнитный клапан и нормально открытый электромагнитный клапан.

Нормально закрытый клапан – наиболее часто применяемый, так как его функциональная особенность позволяет предотвратить утечку агрессивных веществ. Нормально открытый клапан используется реже, преимущественно в тех случаях, когда при пропадании питания требуется вскрыть трубопровод.

Перечень взрывозащищенных клапанов фирмы Burkert представлен следующими моделями:

• модель 2/2 ходовой взрывозащищенный нормально закрытый клапан со встроенным сервоуправлением через мембрану. Такой используется в нейтральных средах, для жидкостей и воздуха. Максимальное рабочее давление 16 бар. Температурный диапазон от -40 до +120 градусов. Сечение 1,3-6,5 сантиметра;
• модель 5282. 2/2 ходовой взрывозащищенный клапан снабженный изолирующей мембраной. Используется в слабоагрессивных средах давлением до 16 бар. Сечение клапана – 1,3-5 сантиметров. Возможно преобразование в нормально открытый тип;

• модель 5404. 2/2 ходовой нормально закрытый взрывозащищенный клапан с поршнем. Применяется в нейтральных средах, например для транспортировки воздуха, при давлении до 50 атмосфер. Изготавливается из латуни с сечением до 2,5 сантиметра;
• модель 6013. 2/2 ходовой взрывозащищенный клапан прямого действия нормально закрытый. Может применяться как в нейтральных, так и агрессивных жидкостях и газах до 25 бар. Сечение клапана 2-6 миллиметра. Может поставляться обезжиренным;
• модель 6014. 3/2 ходовой электромагнитный взрывозащищенный клапан прямого действия. Может применяться для жидкостей и сжатого воздуха. Максимальное рабочее давление составляет 16 бар, а сечение от 1,5 до 2,5 миллиметра.

Вакуумный клапан входит в состав целого семейства вакуумных систем. Основная цель его применения – герметизация и отсечение определенных элементов, которые предусматривает вакуумный трубопровод. клапан предусматривает автоматическое регулирование работы в разреженном воздухе.

По сравнению с затвором, его конструкция довольно проста. Вакуумный клапан имеет тарелку, которая проходит вдоль оси седла, а также оси газового потока. Это сильно уменьшает его проводимость. Потому электромагнитный вакуумный клапан имеет ограничение диаметра фланца
до 40 мм.

Используют для регулирования потоков сжатого воздуха с помощью дистанционного управления. Исключением можно назвать двухходовый пневматический клапан типа КЭМ 32-20 и 32-23, который предназначен для работы в моторном масле. Электромагнитный пневматический клапан абсолютно безопасен для людей и животных, имеет все подтвержденные экологические требования.

Любая электрическая машина работает благодаря наличию многих специальных деталей. Предлагаем рассмотреть, что такое нормально закрытый соленоидный клапан, его принцип действия и где его купить.

Возможно, вам также будет интересно

На сегодняшний момент на российском рынке представлены десятки марок низковольтных преобразователей частоты иностранных и российских производителей. Среди них можно отметить ведущие европейские компании: Siemens, ABB, SEW Eurodrive, Control Techniques (корпорация Emerson), Schneider Electric, Danfoss, K.E.B., Lenze, Allen-Breadly (корпорация Rockwell Automation), Bosch Rexroth. Продукция этих п…

Федеральная служба исполнения наказаний (ФСИН) России во Владимирской области использует системы охранного видеонаблюдения под управлением программного комплекса Macroscop, которые к июню этого года включают 3041 IP-камеру.

Компания QNX Software Systems объявила о том, что Даг Шефер (Doug Schaefer) назначен главным архитектором программного обеспечения и руководителем направления по инструментам разработки для C и C++ в рамках проекта Eclipse CDT. Господин Шефер должен сыграть важную роль как руководитель команды разработчиков для среды Eclipse, создающих новые поколения инструментов с открытым кодом на платформе CDT. Назначение господина Шефера последовало сразу за объявлением о выходе Eclipse CDT 3.0, которая является новой версией этой популярной платформы, предназначенной для создания средств разработки для …

Устройство клапана

Соленоидный клапан по составу основных деталей и узлов во многом совпадает с обычным устройством с ручным управлением:

• Корпус с подводящим и отводящим патрубком.
• Рабочая камера с седлом.
• Тарельчатый, шаровой или лепестковый запорный элемент.
• Возвратная пружина.
• Шток, соединенный с запорным элементом и сердечником соленоида
• Соленоид.

Корпус магнитного клапана изготавливается из металлических немагнитных сплавов или прочных пластиков. Высокая герметичность корпуса позволяет применять клапан в различных средах, в том числе и активных. Соленоидные клапана для воды в качестве уплотняющих прокладок используют резину, для более активных сред выбирают фторопласт. Открывать и закрывать клапан соленоид за время службы должен тысячи или даже десятки тысяч раз, поэтому для обмоток берут самые высококачественные медные провода, покрытые изолирующей эмалью.

Управление электромагнитным клапаном осуществляется по проводам, для их присоединения на корпусе снаружи предусмотрены контактные группы.

Существуют и другие типы электромеханических приводов, такие, как электродвигатель с редуктором, пневматические или гидравлические.

Выбор клапана

Прежде чем приступать к выбору клапана, необходимо выяснить устройство арматуры, принцип ее действия и область применения.

Устройство арматуры

Электромагнитный или соленоидный клапан состоит из следующих элементов:

1. корпуса запорной арматуры, который может быть изготовлен из латуни, бронзы и иных материалов, не подверженных коррозии;
2. поршня и штока, изготовленных из материалов, обладающих достаточными для работы устройства магнитными свойствами;
3. мембраны – чувствительного элемента, подающего сигналы о возникновении аварийной ситуации;

Мембраны могут изготавливаться из различных материалов, что влияет на технические параметры арматуры.

1. электромагнитной катушки (соленоида), располагаемой в защитном корпусе.

Составляющие элементы соленоидного клапана

Как работает клапан

Принцип работы клапана:

1. в обычном положении, в зависимости от вида устройства, пружина клапана находится в опушенном/поднятом состоянии;
2. при подаче электромагнитного сигнала на катушку клапана (220в) пружина поднимается, пропуская излишний поток жидкости, или поднимается для перекрытия потока соответственно;
3. после снятия напряжения составляющие арматуры приходят в обычное состояние.

Схема действия электромагнитного клапана

Область использования

Для чего нужен соленоидный клапан? Арматура используется:

в системах водоснабжения для смешивания потоков и достижения оптимальной температуры или аварийного перекрытии системы;

Соленоидные клапан на трубах подачи воды в жилое помещение

• в системах отопления для снижения потерь при испарении жидкости;
• в канализационных сетях, особенно в местах общественного пользования. Арматура также устанавливается для снижения потерь;
• в оросительных системах. Монтаж электромагнитного клапана позволяет задавать временные интервалы подачи воды для полива растений;
• в моечной технике бытового и промышленного назначения для обеспечения бесперебойной работы слива.

Разновидности клапанов

Произвести классификацию электромагнитных клапанов можно по нескольким признаками:

1. в зависимости от механизма действия клапаны подразделяются на арматуру:
   • прямого действия. Запорный элемент клапана работает под управлением сердечника, на который подается напряжение;
   • пилотного действия. Такая арматура дополнена пилотным клапаном, который и осуществляет управление запорным элементом;

Арматура с дополнительным клапаном управления

1. по положению запорного элемента выделяют:

Открытый электромагнитный клапан в стандартном положении

Принцип работы закрытого электромагнитного клапана

1. по количеству патрубков:
   • одноходовые – клапаны с одним патрубком. Используются для аварийного перекрытия;
   • двухходовые – имеют два патрубка. Арматура может использоваться как для перекрытия/открытия потока, так и для смешивания;
   • трехходовые – три патрубка. Способны выполнять как функцию смешивания, так и функции регулирования и перекрытия.

Электромагнитный клапан с тремя патрубками

При выборе клапана также рекомендуется учитывать технические характеристики, так как несоответствие требований трубопроводной системы и данных клапана может привести к поломкам арматуры и преждевременному износу.

О разных видах клапан, устройстве арматуры и принципе работы подробно рассказано на видео.

Как установить своими руками электроклапан для воды (12 Вольт, 220В)

С установкой электромагнитного клапана (12 Вольт, 220В) на воду можно справиться самостоятельно. Чтобы избежать ошибок в процессе этого, желательно придерживаться некоторых правил:

• не допускается монтаж запорного устройства, оснащенного катушкой, которая способна выполнять функцию рычага;
• все работы по установке или демонтажу клапана можно выполнять только после того, как система полностью обесточена;
• нужно позаботиться о том, чтобы вес трубопровода не оказывал давления на корпус клапана.

Важно!В процессе монтажа электроклапана для воды (12 Вольт, 220В) своими руками необходимо контролировать направление стрелки на корпусе устройства. Она должна показывать в ту же сторону, куда движется вода по трубопроводу

Запорные устройства могут использоваться в условиях открытой местности, например, на локальных очистных сооружениях, которые нередко можно встретить на дачных участках. В этом случае электромагнитный прибор нуждается в дополнительной защите. Для этих целей подойдет стандартная ФУМ-лента. Ее также необходимо использовать, если работа осуществляется при низких температурах.

Автополив своими руками: как установить и использовать систему орошения на участке

Выбор составляющих компонентов. Схемы автополива. Дождевание, капельное орошение и внутрипочвенный автоматизированный полив.

При подключении устройства к сети электропитания обязательно нужно применять гибкий кабель. Рекомендуемое сечение жил – 1 мм.

В процессе установки устройства своими руками необходимо контролировать направление стрелки на корпусе электроклапана

Процесс установки соленоидного клапана (220В, 12В): практические советы

Прежде чем перейти к непосредственному монтажу, нужно определить, какой тип подключения будет для этого использоваться.

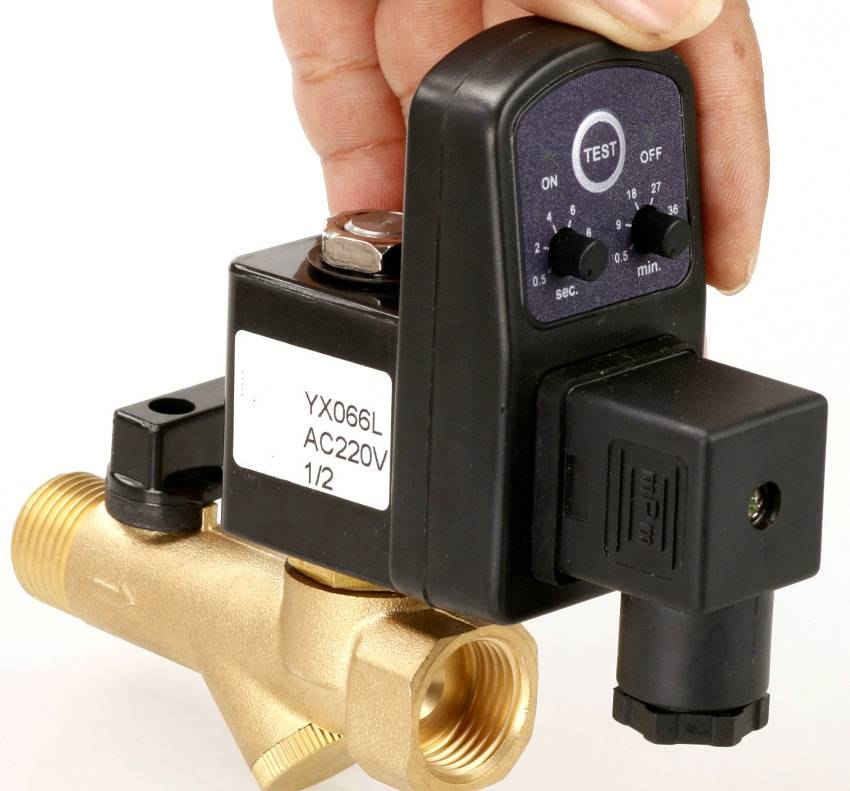

При резьбовом соединении на выходном и входном патрубках имеется внутренняя или внешняя резьба. Применяя фитинги соответствующего размера и конфигурации, арматуру можно встроить в трубопроводную систему. Этот вариант считается наиболее удобным, если клапан устанавливается своими руками.

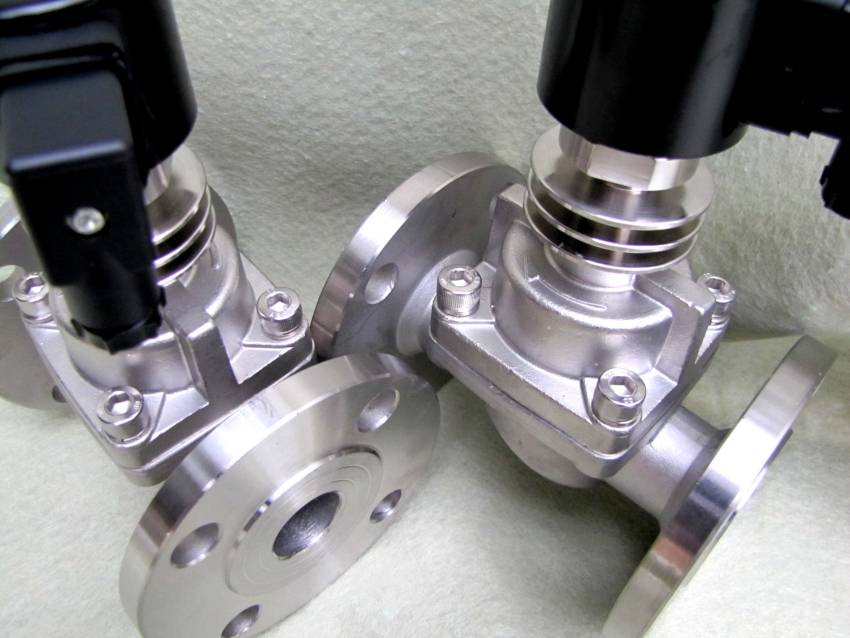

При фланцевом соединении используются патрубки, которые на концах имеют фланцы. Эти же элементы должны присутствовать и на трубах. Стягивание деталей осуществляется с помощью болтов. Фланцевое соединение позволяет создать в системе высокую интенсивность потока, а также давление немалой величины. Чаще всего оно встречается на магистралях со средним и высоким показателем давления.

Инструкция с подробным описанием процесса монтажа прилагается к каждой упаковке с клапаном. Если все сделать правильно, устройство будет исправно работать, обеспечивая защиту от протечек. Устанавливая прибор, необходимо оставить немного дополнительного пространства в зоне его монтажа. Это нужно для того, чтобы при необходимости можно было снять и заменить соленоид. Кроме этого, наличие свободного места позволит контролировать работу клапана, используя для этого механизм, обеспечивающий подъем штока вручную.

Каждый электромагнитный клапан комплектуется подробной инструкцией по установке устройства

Желательно установить фильтр на входе в клапан. Он будет задерживать твердые частицы, размер которых превышает 800 мкм. Перед ТРВ следует монтировать только нормально закрытый клапан. Чтобы исключить вероятность гидроудара при открывании запорного устройства, между ним и ТРВ нужно оставить как можно меньше места.

Важно!Монтаж электромагнитных клапанов на воду осуществляется исключительно катушкой вверх. Не рекомендуется использовать переходники на отрезке до и после клапана

Эти элементы могут сузить диаметр трубопровода, повышая риск возникновения гидроудара. Переходники лучше размещать перед ТРВ. Если установить вертикально в соленоидный клапан трубку Т-образной конфигурации, которая будет выполнять функцию демпфера, можно снизить силу гидроудара, возникающего при закрытии. Кроме этого, наличие такой трубки позволит увеличить срок службы устройства. Демпфер крайне необходим, если трубопровод имеет большую протяженность и малый диаметр

Не рекомендуется использовать переходники на отрезке до и после клапана. Эти элементы могут сузить диаметр трубопровода, повышая риск возникновения гидроудара. Переходники лучше размещать перед ТРВ. Если установить вертикально в соленоидный клапан трубку Т-образной конфигурации, которая будет выполнять функцию демпфера, можно снизить силу гидроудара, возникающего при закрытии. Кроме этого, наличие такой трубки позволит увеличить срок службы устройства. Демпфер крайне необходим, если трубопровод имеет большую протяженность и малый диаметр.

Установка электромагнитного клапана для воды своими руками

По типу соединения с трубопроводом бывают:

• фланцевые клапаны;
• резьбовые клапаны.

При установке и использовании электромагнитных клапанов нужно помнить о таких важных моментах:

1. Перед началом установки своими руками соленоидного устройства для воды, рекомендуется провести подготовительные работы. В них входит зачистка труб и их разметка.
2. Место для монтажа клапана должно быть на видном месте, чтобы к нему был свободный доступ. Компактные размеры соленоидных клапанов упрощают эту задачу.
3. Категорически возбраняется производить установку устройства, если электромагнитная катушка будет выполнять функции рычага.
4. Монтаж и демонтаж устройства проводят в обесточенном состоянии.
5. Желательно, чтобы система водоснабжения была оснащена грязевым фильтром. Это предотвратит забивку изделия инородными частицами.
6. Электромагнитный клапан не должен подвергаться нагрузкам от веса труб.
7. На поверхности клапана имеются специальные стрелки, которые указывают направление движения среды. Установка производится по ним.
8. Если монтаж производится на открытой местности, то следует защитить устройство специальными изоляционными материалами.
9. Для уплотнителя соединения клапана и трубы рекомендуют использовать ФУМ-ленту.
10. Подключение устройства к электросети производится с помощью кабеля. Он должен быть гибким и меть сечение жил не менее 1 мм.

Назначение и применение электромагнитных клапанов

Электромагнитный клапан предназначен для управления потоками жидких и газообразных продуктов на расстоянии. Он может быть запорным и регулирующим. Управление при этом может осуществляться как вручную, так и с помощью систем автоматики. По своей конструкции и назначению электромагнитный затвор весьма похож на обычный, с той разницей, что в движение запорный элемент приводится в движение не мускульной силой, а соленоидом, электромагнитом с подвижным сердечником. При подаче напряжения на катушку индуктивности соленоида, она, в зависимости от полярности, втягивает или выталкивает сердечник, соединенный со штоком клапана.

Такие запорные и регулирующие устройства используются как в сложных промышленных установках, так и в домашних системах отопления, водоснабжения, в бытовой технике. Применяются они и в транспортных средствах, работающих на жидком топливе.

Надежность

Общая надежность любой системы на производственном предприятии не может превышать надежность последнего звена в цепочке управления. Во многих случаях таким звеном является соленоидный клапан с дистанционным управлением, который запускает или останавливает производственный процесс.

По сути, соленоидный клапан — это устройство для электрического прерывания или отвода потока рабочей среды в трубе. Существует множество типов соленоидных клапанов, однако все они основаны на одном принципе: отверстие закрывается или открывается для того, чтобы регулировать поток. Области применения таких клапанов разнообразны. С одной стороны, их можно использовать для управления стандартными отсечными и регулирующими клапанами или же специальными клапанами — например, клапанами систем повышенной надежности для защиты от превышения давления (High Integrity Pressure Protection System, HIPPS) и клапанами аварийного отключения (Emergency Shutdown, ESD). С другой, они подходят и для непосредственного управления рабочими средами при контроле пожаротушения или управления системами обеспечения паром, водой и воздухом. Соленоидные клапаны также широко используются в пневматических системах и элементах управления. Во всех этих случаях надежность работы оборудования имеет первостепенное значение.

Для сокращения издержек некоторые предприятия приобретают соленоидные клапаны, основываясь только на их цене. Однако ошибочно полагать, что все клапаны одинаковы и мало что может пойти не так с этими, казалось бы, простыми устройствами, которые обычно состоят из катушки, плунжера и седла. Разработанный на высоком техническом уровне соленоидный клапан может стоить дороже, но расходы в течение срока его службы будут значительно ниже, чем у более дешевых эквивалентных клапанов.

Для подтверждения этого тезиса о ложной экономии рассмотрим традиционный соленоидный клапан. Чтобы уплотнить шток для предотвращения утечки, в них обычно используются специальные кольца. Такая конструкция имеет множество недостатков. Герметизирующая способность уплотнительного кольца со временем снижается из-за износа резины, что приводит к утечкам рабочей среды. Из-за этого рабочая среда или присутствующие в ней загрязнения могут накапливаться на штоке клапана, увеличивая трение. Кроме того, в некоторых конструкциях требуется вентиляционное отверстие, чтобы обеспечить плавное движение штока клапана. Однако из-за такого отверстия внутренние части клапана становятся уязвимыми к загрязнениям из атмосферы, которые также могут откладываться на штоке.

Все эти факторы могут привести к замедлению срабатывания и потенциальным сбоям клапана, а, например, в HIPPS и системах аварийного отключения важна каждая доля секунды. Чтобы справиться с повышенным трением, некоторые поставщики используют более упругую пружину, которая позволит клапану по-прежнему работать при увеличении трения. Для преодоления такой упругости пружины требуется большее значение FFR (Force Friction Ratio — соотношение силы и трения). Соответственно, необходим соленоид большей мощности, а при увеличении мощности выделяется больше тепла. Повышение температуры, в свою очередь, может отрицательно сказаться на сроке службы соленоида. Помимо этого, катушка с повышенным энергопотреблением может повысить расходы на установку клапана, поскольку могут потребоваться провода большего сечения или инженеры будут вынуждены использовать меньше клапанов в одном контуре управления.

Отказы соленоидных клапанов приводят к простоям оборудования со всеми сопутствующими проблемами и затратами. А если клапан заклинит в ситуации, когда требуется аварийное отключение, то результат может быть фатальным.

Рис. 1. Предполагаемый срок службы катушки

Назначение

Особенность работы такого прибора понятна и проста. Во внутренней части механизма имеется катушка, которая реагирует на электромагнитные толчки. При действии на нее электромагнитного поля она дает напряжение на маленький плунжер. Запорная часть вжимается поршнем или простым устройством из нескольких пружинок, как пластиковая труба. Процесс определенной работы зависит от того, какой клапан соленоидный будет вмонтирован. В одном оборудовании при подаче электричества закрепляющий диск приподнимается, а в другом, совсем наоборот, опускается для полного перекрытия потока.

Чем чревато?

Многих автовладельцев часто волнует вопрос о том, можно ли игнорировать отработавший свой ресурс электроклапан и чем это чревато, если ли какая –то альтернатива или нужно срочно ехать в СТО.

Давайте по порядку. По сути электроклапана открывают канал, заблокированного сцепления фрикционов. Конечно скоростя можно переключать и с толчками, не страшно, тем более что вы знаете, что это неисправный клапан. Но при этом, нельзя также забывать и о том, что может быть не до конца открытым либо закрытым сам канал, что сродни недоотжатому в МКП сцеплению.

Это создаст недостачу давления и работу в сухом режиме, что станет причиной сжигания и масла и фрикционов, начнется выработка всего железа и втулки. В конечном итоге вы получите смерть соленоидов из-за их работы на полное сечение.

Виды и характеристики электромагнитных клапанов

Электромагнитный клапан (его виды) можно разделить на две основные категории, которые отличаются по принципу работы механизма включения и выключения:

• прямого действия.
• пилотного действия.

Помимо этого, они делятся на несколько основных видов, которые обладают функциональными особенностями.  Устройства могут быть:

• нормально закрытыми (открытыми). В случае, если отсутствует подача напряжения на катушку, она будет постоянно располагаться в закрытом положении. При поступлении напряжения она открывает устройство. Нормально открытый клапан действует наоборот — без напряжения он не препятствует движению среды;
• бистабильными. При поступлении напряжения происходит переключение рабочих положений.

По виду катушек устройства подразделяют на:

• постоянного тока — катушка у таких устройств отличается небольшой силой электромагнитного поля.
• переменного тока — сила электромагнитного поля такой катушки достаточно велика.

Полезная информация!

Помимо этого, агрегат, в зависимости от характера функционирования, делят на:

• одноходовой;
• двухходовой;
• трехходовой.

Как работает клапан электромагнитный прямого действия

В момент поступления сигнала на соленоид, шток будет втягиваться внутрь установленной катушки, что приведет к открытию прохода для рабочей среды. Это станет возможным благодаря существенной разнице в показателях давления на выходе и входе клапана.

После того, как сигнал прекратится, и электрическая цепь разомкнется, пружина вернется в шток и станет на свое первоначальное место. Таким образом, поток перекроется седлом.

Читать также: Снегоход из мотоблока ло приколынарыбалки

Конструкции клапана электромагнитного:

1. золотниковые;
2. тарельчатый;
3. рычажный;
4. шарнирный;
5. шиберный;
6. поршневой;
7. с мембранным усилителем и принудительным подъемом;
8. с плавающим мембранным усилителем;
9. седельчатый.

Исходя из вида поступаемого тока на катушку:

1. Который используются в комплекте с сетями высокого давления. В этом случае речь идет о переменном сетевом токе, который способствует созданию необходимого электромагнитного поля необходимой величины, которое оказывает давление на мембрану или шток, что позволяет преодолеть существенные нагрузки касательно имеющегося сопротивления рабочей среды.
2. Монтаж при условии наличия постоянного источника тока. Используется в случаях, где высокий показатель давления не предусмотрен и необходимость в существенном электромагнитном излучении отсутствует.

Классификация клапанов: что такое соленоид, основные виды механизмов

Соленоидные вентили – это запорные и регулирующие устройства, которые используются для включения и отключения системы, внутри которой движется жидкость или газ. Они позволяют контролировать работу коммуникаций дистанционно. В конструкции этих устройств присутствуют электрические магниты, именуемые соленоидами. Этим и объясняется их название.

Электромагнитные клапаны — это запорные устройства, которые применяются для включения и отключения системы

Электромагнитный клапан имеет практически такое же строение, что и стандартный вариант запорного устройства. Отличие заключается лишь в том, что срабатывание механизма происходит, когда на катушку соленоидного клапана поступает электрический заряд. Для его открытия и закрытия не требуется прилагать физические усилия.

В промышленности с помощью таких клапанов контролируется процесс транспортировки различных сред и жидкостей, а также регулируется сила тока. Кроме этого, они широко применяются в быту.

Соленоидный электромагнитный клапан: классификация устройств

Существует несколько разновидностей соленоидных запорных устройств. Эти приборы классифицируются по разным признакам:

• типу конструкции;
• материалу, из которого изготовлена корпусная часть;
• виду уплотнителя;
• положению запора внутри, когда система находится в обесточенном состоянии;
• способу подключения.

Каждая разновидность прибора рассчитана на работу в различных условиях, при определенном давлении и температуре. Устройства разного типа контролируют свою среду. Различают водяные клапаны, газовые, воздушные, паровые. Существуют устройства, регулирующие работу систем, внутри которых перемещаются нефть, бензин и другие виды топлива.

Соленоидный электромагнитный клапан классифицируется по типу конструкции, способу подключения, положению запора

По способу подключения электромагнитные приборы бывают муфтовыми, фланцевыми и штуцерными. Их размер варьируется в пределах 6-150 DN, что позволяет подобрать запорный механизм для любого трубопровода. Для изготовления корпусной части приборов производители используют нержавеющую сталь, чугун, латунь, а также различные виды пластика, обладающие повышенным запасом прочности.

Перекрытие жидкости клапаном осуществляется благодаря мембране, установленной внутри него. А также в этом процессе принимает участие уплотнитель, который изготавливается из эластичных полимеров:

• этилен-пропиленового эластомера;
• фторэластомера;
• бутадиен-нитрильного каучука.

По типу подключения электромагнитные клапаны бывают муфтовыми, штуцерными и фланцевыми

Изделия из фторэластомера способны выдерживать высокие температуры, а также контакт с бензином и маслами. Каучуковые уплотнители имеют промышленное назначение, поскольку проявляют стойкость к воздействию нефтепродуктов. В электрических клапанах для воды используются изделия из этилен-пропиленового эластомера. Они могут контактировать с кислотами, солями и щелочами, которые присутствуют в составе жидкости.

Классификация электроклапанов для воды по принципу функционирования

Функциональные возможности запорных устройств зависят от внутреннего строения, количества патрубков и отверстий. По принципу действия электромагнитные клапаны делятся:

• на одноходовые;
• двухходовые;
• трехходовые.

Одноходовые изделия подключаются к трубопроводной системе посредством одного патрубка. Эти устройства выполняют защитную функцию. Если в системе повышается уровень давления, они просто выпускают лишнюю воду или пар. В соленоидных клапанах 2/2 (двухходовых) имеется два отверстия – входное и выходное.

Трехходовые устройства подключаются к трубам с помощью трех патрубков. Они имеют два входных отверстия и перенаправляют носитель из одного трубопровода в другой. Такие приборы обычно устанавливаются в системах отопления. Функциональные возможности соленоидных электромагнитных клапанов (220В) с тремя патрубками позволяют смешивать рабочую среду путем перегонки теплового носителя между двумя контурами. В результате происходит изменение температуры воды в системе. При этом трубопровод продолжает работать в том же режиме.

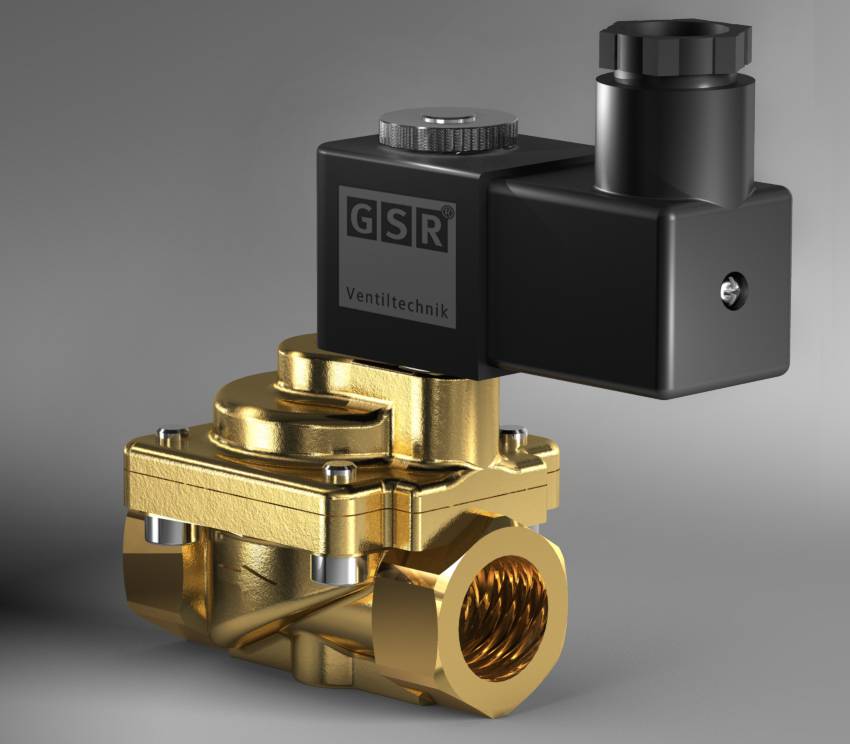

Перекрытие движения жидкости осуществляется с помощью мембраны, установленной внутри клапана

По принципу работы соленоидные клапаны бывают прямыми и непрямыми. В устройствах прямого действия сердечник перемещается исключительно под влиянием электромагнита. Непрямые клапаны реагируют еще и на давление рабочей среды.

Виды и характеристики электромагнитных клапанов

Электромагнитный клапан (его виды) можно разделить на две основные категории, которые отличаются по принципу работы механизма включения и выключения:

• прямого действия.
• пилотного действия.

Помимо этого, они делятся на несколько основных видов, которые обладают функциональными особенностями. Устройства могут быть:

• нормально закрытыми (открытыми). В случае, если отсутствует подача напряжения на катушку, она будет постоянно располагаться в закрытом положении. При поступлении напряжения она открывает устройство. Нормально открытый клапан действует наоборот — без напряжения он не препятствует движению среды;
• бистабильными. При поступлении напряжения происходит переключение рабочих положений.

По виду катушек устройства подразделяют на:

• постоянного тока — катушка у таких устройств отличается небольшой силой электромагнитного поля.
• переменного тока — сила электромагнитного поля такой катушки достаточно велика.

Помимо этого, агрегат, в зависимости от характера функционирования, делят на:

• одноходовой;
• двухходовой;
• трехходовой.

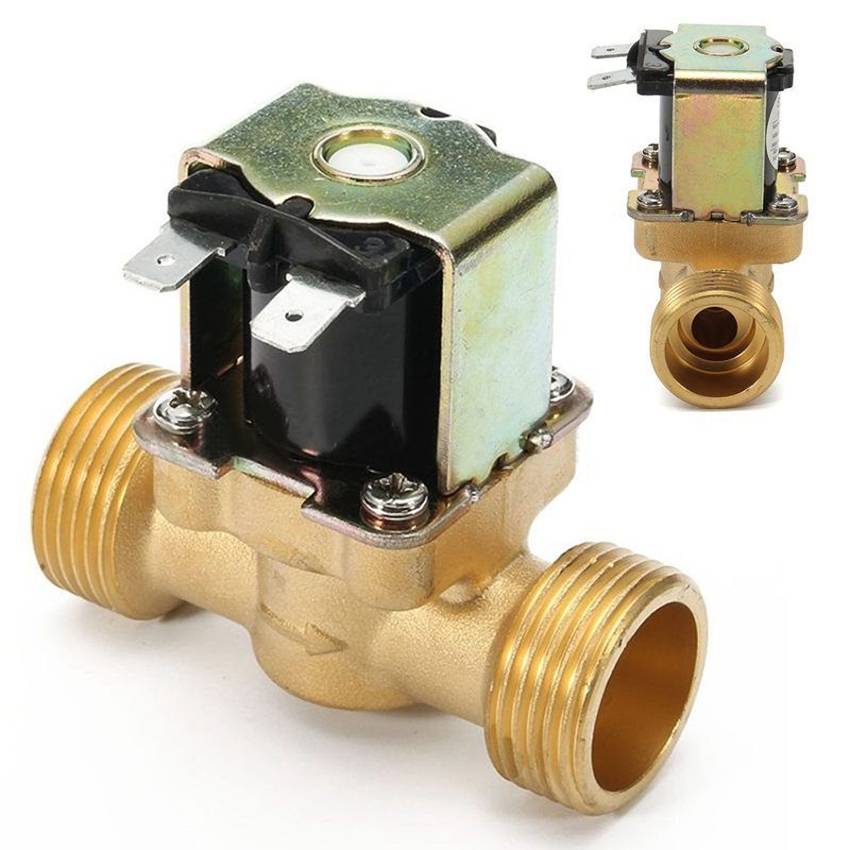

Двухходовой клапан имеет два патрубка — входной и выходной

Одноходовые имеют один патрубок и не совмещают в себе разные потоки жидкости. Двухходовые имеют два патрубка (входной и выходной). Принцип действия одноходового и двухходового устройств основан на функционировании конуса или шара, применяемого для закрытия.

Трёхходовые электромагнитные клапаны для воды – имеют три патрубка и осуществляют функционирование путём смешения потоков жидкости. Также трёхходовые электромагнитные клапаны могут осуществлять контроль и регуляцию температур за счёт смешения потоков воды. Кроме того, бывают взрывозащищенные модели, которые применяются во взрывоопасных средах. Такие клапаны изготавливаются из прочных, огнеупорных материалов. Бывают также вакуумные клапаны.

Электромагнитные катушки

Электромагнитная или индукционная катушка осуществляет преобразование электроэнергии в поступательное движение. Чаще всего встречаются катушки с медной обмоткой на цилиндре. Цилиндр включает в себя магнитный плунжер. При подаче импульса на катушку возникает магнитное поле. В результате действия магнитного поля середник втягивается в катушку.

Назначение и принцип работы устройства

Главный принцип и преимущество использования этого устройства — автоматизм. Конструкция клапана была задумана таким образом, чтобы перекрывать поток воды или другой жидкости/газа при изменении определенных параметров системы — температуры, давления, скорости и силы потока — без участия человека. Происходит это за счет электромагнитного поля в области действия сердечника (плунжера) клапана. При возникновении напряжения он опускается или поднимается, в зависимости от предусмотренных условий.

Рабочая энергия, приводящая в действие плунжер, возникает при движении электронов по медной обмотке катушки. Магнетизм, появляющийся при подаче импульса с внешнего устройства, преобразуется в поступательное движение, которое опускает плунжер. Последний перекрывает поток воды, позволяя избежать больших технологических потерь. Как только ситуация нормализуется, напряжение исчезает и плунжер поднимается, позволяя воде далее двигаться по трубам.
