Солнечные панели в современном мире: обзор разновидностей и области применения

Плюсы и минусы солнечных батарей

Солнечная батарея обладает своими преимуществами и недостатками. Рассмотрим их более подробно.

Плюсы:

• Высокая экологичность. При эксплуатации не используются невосполнимые ископаемые, не возникает отходов.
• Отсутствие шума.
• Доступность. Каждый уголок Земного шара освещается Солнцем.
• Постоянство. Если ископаемые могут закончиться, их выработка уменьшиться, то наcчет солнечной энергии беспокоиться не стоит. По данным ученых, нашему светилу еще долго ничего не грозит.
• Обширная область использования. Панели могут применяться как в сельской местности, так и в космосе.
• Новые технологии. На солнечных батареях проводят испытания, на их усовершенствование тратятся громадные суммы, данная область постоянно модернизируется, подвергается инновациям.

Минусы:

• Дороговизна. Не каждый человек может позволить себе установить достаточное количество солнечных элементов питания для обеспечения своих нужд. Электрификация небольшого дачного домика обойдется в 1000-1200 долларов, в то время как на двухэтажных особняк может уйти до 10 000 у.е.
• Солнечное освещение – непостоянная единица. КПД батареи будет снижаться в ночное время, пасмурную погоду.

«Солнечный ветер» (Solar Wind)

Совет: если вы покупаете оборудование Solar Wind для круглогодичного обеспечения жилого дома энергией, стоит брать не менее 10 кВт/ч.

Чтобы получить представление о возможностях фотоэлектрических систем «Солнечный ветер» (Украина) мощностью от 1 000 до 15 000 Вт, предлагаем сравнительную таблицу из расчета на 1 день потребления.

Мощность модуля, кВт/ч	1	3	5	10	15
Пример снабжения питанием различных систем (суммарно)
Лампочка (энергосберегающая, при работе 4 часа в день)	4 шт. по 11 Вт	10 шт. по 15 Вт	10 шт. по 20 Вт	20 шт. по 20 Вт	40 шт. по 20 Вт
Кондиционер	Не хватит	Не хватит	Не хватит	1 час в день	3 часа в день
Ноутбук питанием 40 Вт/ч	4 часа	4 часа	4 часа	4 часа	4 часа
ТВ	50 Вт/ч, 3 часа в день	50 Вт/ч, 4 часа в день	150 Вт/ч, 4 часа в день	150 Вт/ч, 3 часа в день	150 Вт/ч, 4 часа в день
Антенна спутникового ТВ, 20 Вт/ч	3 часа в день	4 часа в день	4 часа в день	3 часа в день	3 часа в день
Холодильник	Не хватит	100 Вт/ч, 24 часа в день	10 Вт/ч, 24 часа в день	150 Вт/ч, 24 часа в день	150 Вт/ч, 24 часа в день
Стиральная машина	Не хватит	900 Вт/ч, 40 мин в день	900 Вт/ч, 1 час в день	1 500 Вт/ч, 1 час в день	1 500 Вт/ч, 1 час в день
Пылесос, 900 Вт/ч	Не хватит	Не хватит	2 раза в неделю по 1 часу	2 раза в неделю по 1 часу	2 раза в неделю по 1 часу

Панели из аморфного кремния

Описание

Механизм их изготовления совершенно иной, чем у кристаллических фотоэлементов. Для них используется гидрид вместо чистого кремния. Его нагревают до парообразного состояния. Когда пары достигают подложки, они осаждаются на ней. Затраты на изготовления снижаются, а кристаллы не образуются (в понимании классическом).

Разработано уже 3 поколения таких панелей, анализ характеристик которых дает право говорить о растущем КПД. Первые образцы отличались эффективностью, едва достигавшей 5%, у второго поколения это значение достигало 9, а у последних разработок это уже 12%. Их уже можно встретить в продаже, но цена на них пока остается высокой.

Благодаря особой структуре, подобные солнечные панели максимально поглощают энергию в слабом рассеянном свете, поэтому успешно применяются они в районах севера, где мало солнца и имеются огромные свободные площади.

Важно: на эффективности работы таких батарей не сказывается повышение температуры, хотя в сравнении с панелями на основе арсенида галлия, она ниже

Преимущества

• гибкая основа, упрощающая монтаж и расширяющая область использования;
• в рассеянном свет высокий КПД;
• стабильность при высокой температуре;
• устойчивость к повреждениям механического характера;
• независимость от загрязнений.

При правильной эксплуатации они служат не менее 20 лет, за которые падение мощности составляет 15-20.

Недостатки

Помимо кремниевых, производятся панели, в основе которых лежат редкие, значит, дорогостоящие металлы. КПД подобных конструкций превышает 30%, а цена в разы выше стоимости кремниевых. И, несмотря на это, свою нишу на рынке они успели занять.

Что говорит закон

Для того чтобы установить особых согласований не нужно. Главное, чтобы соблюден ряд условий:

1. Ваша конструкция не должна мешать соседям.
2. Не должна нести потенциальной опасности.

Но есть и исключения. Вам потребуется разрешение, если ваш дом относится к памятникам архитектуры или находится в историческом районе города. Изменить облик фасада возможен после получения специального разрешения из управления архитектуры вашего города. Такое же разрешение необходимо, если вы собираетесь переустроить сам балкон, иными словами говоря, изменить его конструкцию. К примеру, снять ограждение балкона.

Да, для установки солнечных панелей на балконе уже продаются готовые наборы. Но необходимо учесть, что такого набора гарантированно не хватит для электроснабжения всей квартиры. 65-вватная панель зарядит смартфон примерно за 3–4 часа. Если отключат свет, квартиру можно осветить с помощью светодиодных лент, подключенных к гелиопанели.

Можно установить панели внутри квартиры. Но помните, что стеклянное окно за счет отражения лучей солнца заберет примерно половину паспортной мощности системы.

И напоследок. Если все же вы твердо решили установить всю конструкцию на балкон или в квартире, то вам нужно будет приобрести и установить качественный гибридный инвертор (не с Алиэкспресс), а лучше два (на случай поломки).

Установка

Монтировать панели допускается практически как угодно – вертикально, горизонтально, под наклоном. Однако следует учитывать, что максимальную отдачу модули дают при падении солнечных лучей на рабочую поверхность перпендикулярно. При этом нужно обеспечить и максимальное время облучения.

Отсюда – некоторые рекомендации по установке:

• Ориентировать фотоприемники на юг.
• Располагать панели под углом, равным широте местности.
• Изменять (по возможности) угол наклона на 20% — увеличивать зимой и уменьшать летом.

Следует также позаботиться, чтобы в течение всего светового дня модули не подвергались затенению деревьями на участке или другими зданиями. В этом случае удастся обеспечить максимальную мощность генерации. Особенно критично это для монокристаллических батарей, отдача которых существенно снижается в рассеянном свете.

Из чего состоят солнечные батареи первого поколения

Конструктивно такие модули состоят из следующих элементов:

• металлического листа-основы – базового контакта;
• нижнего присадочного слоя кремниевого полупроводника с преобладанием электронов n-типа – за счет добавления фосфора;
• верхнего кристаллического слоя, насыщенного электронами р-типа – обычно, путем легирования бором;
• антиотражающего покрытия – для максимизации поглощения излучения;
• тонкого металлизированного контакта сеточного типа с проводом для замыкания сети;
• толстого защитного стекла – как правило, сверхпрочного закаленного;
• обрамляющей рамы.

Толщина монокристаллических Mono-Si или поликристаллических Poli-Si кремниевых пластин в ячейках составляет около 200-300 мкм. Срок службы оценивается в 20-25 лет, с падением производительности в среднем на 0,5% ежегодно. КПД при идеальных условиях освещения достигает 22-24% и резко снижается при высоких температурах либо частичном падении освещенности.

Типы

Классификация промышленных панелей солнечных происходит по типу рабочего слоя и конструктивным особенностям. Различают панели жесткие и гибкие.

Последние занимают все более широкую нишу благодаря универсальной установке: он и легко устанавливаются на любые поверхности, в том числе на вертикальны – фасады зданий. При этом они совершенно не портят архитектуру, а напротив привносят в не некую изюминку.

По типу фотоэлектрического слоя их подразделяют на:

• кремниевые. К ним относятся поли — , монокристаллические и аморфные;
• теллурий-кадмиевые. Их собирают на основе индия, меди и галлия;
• полимерные;
• органические;
• с использованием арсенида галлия;
• комбинированные и многослойные.

Не все перечисленные виды интересны потребителю, а лишь кристаллические, несмотря на то, что их КПД ниже некоторых других (правда, более дорогих, отчего и менее распространенных).

Интеграция СЭС в общее электроснабжение дома и другие возможные варианты установок

Но даже если купить солнечные батареи для отопления в таком количестве хватит денег, что делать с выработкой весной, летом и осенью? Ведь генерация СЭС на 30 кВт составляет в такие месяцы 100-180 кВт*ч в сутки, тогда как для полного потребления дома в это время достаточно 25 кВт*ч.

Даже такой объем позволит снабжать энергией следующий примерный набор устройств:

Электроприборы	Мощность, Вт	Количество	Время применения (часов в сутки)	Потребление (кВт*ч в сутки)
Внутреннее и внешнее освещение	10	20	5	1
Зарядки для телефонов	5	2	1	0,01
Телевизоры	80	2	3	0,48
Компьютеры и ноутбуки	150	2	12	3,6
Фен	1000	1	0,5	0,5
Холодильник	50	1	24	1,2
Электрочайник	2000	1	0,2	0,4
Микроволновая печка	800	1	0,3	0,24
Электроплита	2000	1	3	6
Электрокотел для подогрева воды	2500	1	2	5
Кондиционер	800	1	3	2,4
Стиральная машина	1500	1	2	3
ИТОГО:				23,83

Куда использовать остальные 40-100 кВт? И существует ли вариант «сброса» излишков в централизованную сеть? Рассмотрим эти вопросы подробно.

Основным недостатком солнечной станции, установленной исключительно для автономного отопления дома солнечными батареями в зимний период, является её неэффективное использование. Ведь в остальное время года, когда ежемесячная генерация намного выше, будет много излишек электроэнергии. В этом нет ничего критичного для оборудования, оно само снизит генерацию и ничего с этим делать не нужно. Вопрос в другом, куда можно потратить эту лишнюю энергию во благо?

Ситуацию могла бы исправить установка не полностью автономной, а гибридной или сетевой версии, при условии наличия стабильной центральной электросети. Но и это не панацея, ведь, при ныне действующем российском законодательстве, такие варианты не дадут быструю окупаемость.

Более того мы рассчитали станцию на 30кВт, а продавать энергию в централизованную сеть на договорных условиях для частных станций мощностью более 15 кВт запрещено, нужно будет ограничивать продажу (в настройках системы) до 15кВт. Сетевая или гибридная модификация меньшей мощности может помочь решить вопрос, но излишки пришлось бы реализовывать по оптовой цене для региона – т.е. в среднем по 2 руб. за 1 кВт*ч. Учитывая стоимость оборудования, затраченную на СЭС для отопления солнечными батареями, подобный выход (при наличии стабильной центральной сети), финансово абсолютно нецелесообразен.

Интеграция СЭС в существующие системы отопления

Последний, вполне приемлемый вариант – использовать солнечные панели для обеспечения электроэнергией отдельных элементов уже существующих отопительных систем дома.

1. Газовый и твердотопливный котлы.

   В таких отопительных системах необходимо снабжать электроэнергией только двухконтурный котел (или насос, если он технически не интегрирован в котел). Его потребление – не более 60-100 Вт/час, или 0,1 х 24 = 2,4 кВт*ч/сутки. В этом случае достаточно будет электростанции на 2,5-3 кВт, стоимостью не более $2500-3000 из 8-10 панелей, которые поместятся на любой крыше. А в летнее время года, такой системы будет достаточно чтобы снабжать электричеством весь дом.

   2.

2. Тепловые насосы.

   Следующий способ отопления солнечными батареями – обеспечить э/э тепловые насосы. Для частного дома площадью 80м2 расчет потребления электроэнергии при таком виде отопления довольно сложный и зависит от многих субъективных факторов. Для тепловых насосов необходимой мощности может понадобится СЭС мощнее, чем для газового отопления той же площади – на 5-8 кВт.





















Как разные страны мира выполняют планы по энергопереходу

Страны по всему миру поставили себе амбициозные задачи по переходу на возобновляемую энергию. Цели стали частью и Парижского соглашения — к 2030 году решения с нулевым выбросом углерода могут быть конкурентоспособными в секторах, на которые приходится более 70% глобальных выбросов. Сделать это планируется за счет энергетического перехода — процесса замены угольной экономики возобновляемой энергетикой. В 2020 году, несмотря на пандемию и экономическую рецессию, многие города, страны и компании продолжали объявлять или осуществлять планы по декарбонизации.

Зеленая экономика

Как государству продвигать экологическую повестку

Ожидается, что в 2021 году Индия внесет самый большой вклад в развитие возобновляемой энергетики. Здесь планируют запустить ряд ветряных и солнечных проектов.

В Евросоюзе также прогнозируется скачок в приросте мощностей в 2021 году. Здесь даже в условиях пандемии не забывают о Green Deal — крупнейшей в истории ЕС коррекции экономического курса. Цель проекта — сформировать в ЕС углеродно-нейтральное пространство к 2030 году. Для этого планируется сократить на 40% объем выбросов парниковых газов от уровня 1990 года и увеличить долю энергии из возобновляемых источников до 32% в общей структуре энергопотребления. Как посчитала Еврокомиссия, достичь этих задач можно будет с помощью ежегодных инвестиций в размере €260 млрд. Доля ВИЭ в энергосистеме ЕС также постоянно растет. Так, около 40% электроэнергии в первом полугодии 2020 года в ЕС было произведено из возобновляемых источников.

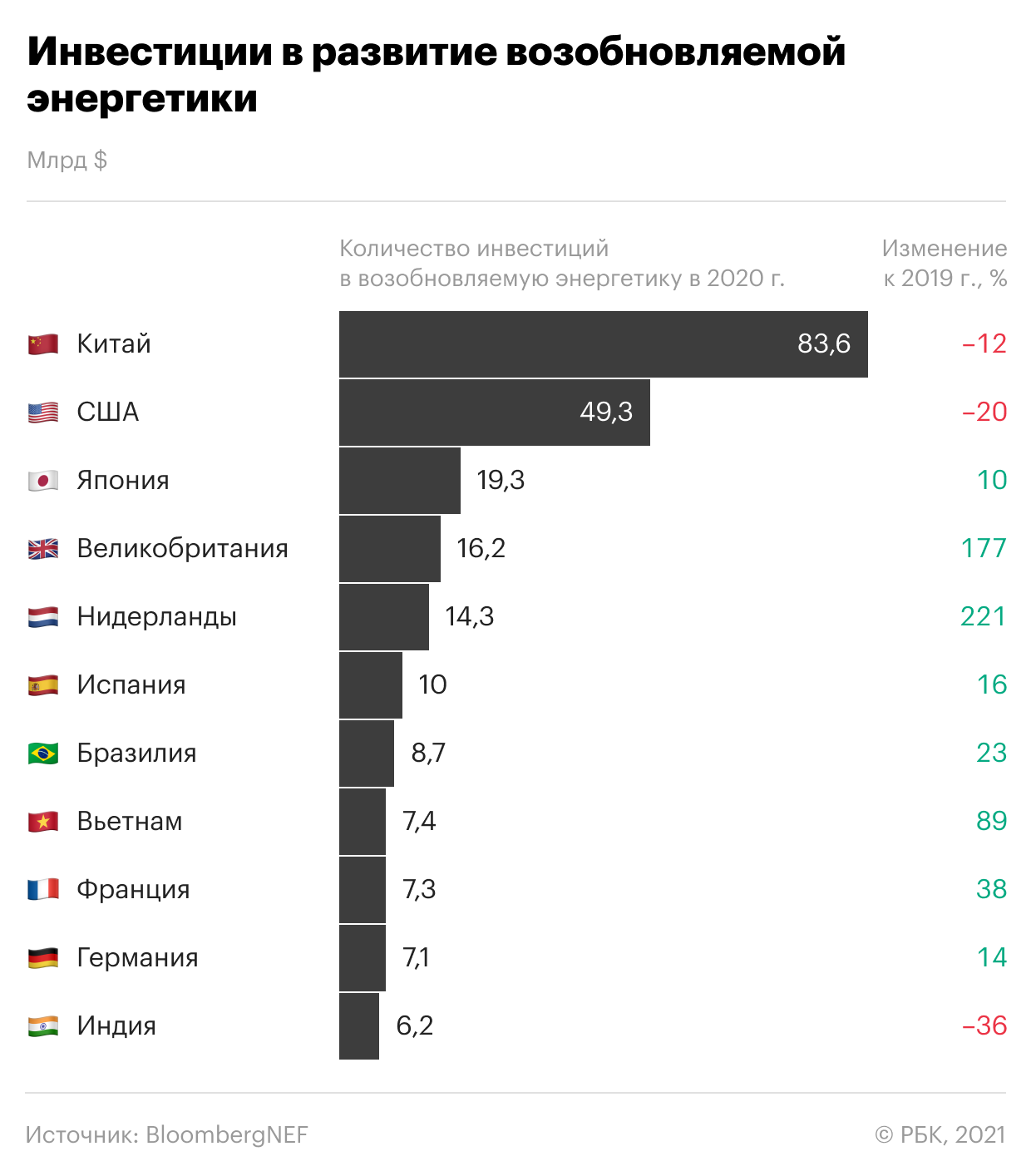

Пока же в лидерах инвестиций в развитие возобновляемой энергетики — Китай, США, Япония и Великобритания. С тех пор, как BloombergNEF начал отслеживать эти данные, глобальные инвестиции в ветровую и солнечную энергетику, биотопливо, биомассу и отходы, малую гидроэлектроэнергетику увеличились почти на порядок. В годовом выражении вложения в чистую энергию выросли с $33 млрд до более чем $300 млрд за 20 лет.

Китай за десять лет стал главным производителем оборудования для возобновляемой энергетики. В первую очередь, речь идет о солнечных панелях. Семь из десяти крупнейших мировых производителей солнечных батарей — это китайские компании. В целом развитие технологий удешевило стоимость строительства новых объектов ВИЭ. Это приближает планы Китая стать углеродно нейтральным к 2060 году.

Зеленая экономика

Ставка на солнце и уголь: два лица энергетики Китая

Серьезных шагов в сторону энергоперехода ожидают и от президента США Джо Байдена. Он не только вернул страну в Парижское соглашение, но и заявил о том, что намерен добиться чистых выбросов парниковых газов и перехода на 100% экологичной энергии к 2050 году.

Также к 2050 году планируют использовать только ВИЭ Япония, Южная Корея, Новая Зеландия и . Прошедший 2020 год уже стал самым экологичным для энергосистемы Великобритании со времен промышленной революции. Страна целых 67 дней смогла обходиться без угля. От традиционных источников энергии Британия планирует отказаться уже к 2025 году.

Активно развиваются ВИЭ в Испании — по прогнозам, сектор только солнечной энергетики в стране будет расти примерно вдвое быстрее, чем в Германии.

В 2020 году Шотландия получила 97% электроэнергии из возобновляемых источников. С помощью произведенной «зеленой» энергии получилось обеспечить электронужды более чем 7 млн домохозяйств. Шотландия планирует стать углеродной нейтральной уже к 2030 году.

Этот же год выбран временем полного отказа от традиционной энергетики для Австрии, а Саудовская Аравия запланировала к 2030 году получать 50% электроэнергии от ВИЭ.

Национальные цели по доле ВИЭ среди источников энергии

(Фото: REN21)

Полная версия отчета Renewables 2020 в формате PDF (см. стр. 57)

Какие солнечные панели лучше

После сравнения плюсов и минусов каждой модели, вошедшей в топ 2021 года, команда ВыборЭксперта выбрала тройку лучших солнечных модулей, которыми стали:

• Восток Pro ФСМ 100 П – соотношение цена/качество, адаптация к российским погодным условиям;
• Goal Zero Boulder 200 Briefcase – складная конструкция, высокая мощность, универсальная установка;
• Topray Solar TPS-102-15, 15W – мощная защита, стабильная работа, высокая эффективность при слабой освещенности.

Признанные победители не относятся к абсолютным, поскольку при их оценке учитывалось субъективное мнение. Возможно, что некоторые посчитают лидерами совсем другие модели. Однако, надеемся, что проделанная нами работа расширит кругозор желающих влиться в ряды потребителей «зеленой» энергии.

ТОП-10 производителей

Теперь осталось рассмотреть топ 10 солнечных панелей российского производства. Список включает в себя:

1. «Квант». Компания осуществляет производство в России для частного и космического секторов. Производимые ими трехкаскаднокремнивые панели выдерживают температуру от −40 до +75 градусов Цельсия — в этом также состоит их преимущество перед большинством конкурентов, так как зачастую максимальная температура равна 60.
   Выпускаемые БСА и ЭПС модели имеют мощность от 640 Вт до 15000 Вт и от 50 до 100 Вт соответственно.
2. «Солнечный ветер». Производство основано на монокристаллическом кремнии. Поточно-производимые модули не превышают мощности в 160 Вт, однако также доступны панели на заказ до 200 Вт. Особенностью является то, что «Солнечный ветер» создает двусторонние панели — в рамках российского рынка это редкость.
3. «Телеком-СТВ». Массовое изготовление нацелено на панели с мощностью до 250 Вт — серия ТСМ. Линейка же ФСМ в ряде случае достигает 300 Вт.
4. «Рязанский ЗМКП». Официальный магазин фирмы предоставляет только две и весьма средних по мощности модели — до 140 и 240 Вт. При этом во время выбора рекомендуется отталкиваться не от максимальной мощности, а от минимальной, так как между двумя моделями существенный разрыв.
5. «Хевел». Все модели работают на 120 Вт, однако компания также осуществляет строительство электростанций из солнечных панелей. Это не входит в стоимость продукции, однако значительно экономит деньги при оптовой закупке и планировании строительства.
6. «Сатурн». Максимальная мощность производимых батарей достигает 310 Вт, что обусловлено спецификой области, для которой они выпускаются, — космос. Это делает невозможным, а точнее неэффективным, их использование на Земле.
7. «СоларИннТех». Основное направление — домашние решения. Продаваемые фирмой батареи являются собственностью Sunways и достигают максимум 30 Вт.
8. «Витасвет». Базой для пластин стал кремний, а их типом выступает мульти-кристалл. Рабочая мощность до 240 Вт.
9. «Термотрон». Несмотря на название компании, выпускаемая продукция выходит под маркой «Экотерм». Условия работы до 210 Вт.
10. «Solbat». Массовое решение на заказ — покупатель перед покупкой самостоятельно выбирает размер и требуемую мощность пластин. Тем не менее, он ограничен в рамках производственного процесса — до 230 Вт.

Отсутствие стоимости в топе обусловлено тем, что она изменчива и зависит от курса валюты и географического расположения, как компании, так и клиента.

Использование солнечных батарей на данном этапе является не до конца рациональным решением. Однако со временем, когда технологии станут лучше, они станут незаменимым источником энергии.

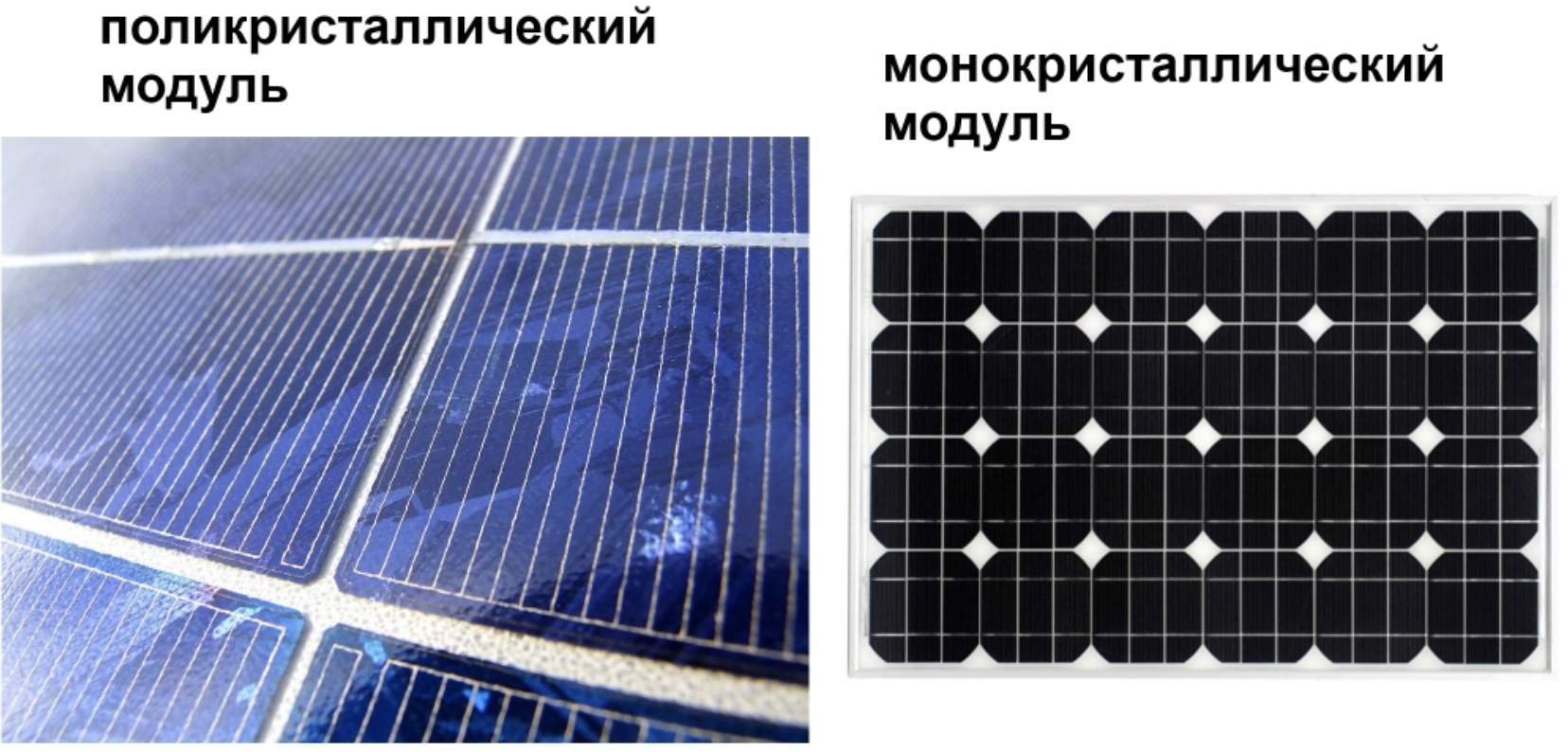

Виды солнечных батарей

Солнечная панель состоит из компонентов, и они могут быть разными:

• монокристаллическими;
• поликристаллическими;
• пленочными.

В первом случае один фотоэлемент – это один кристалл кремния. Данные батареи имеют наибольший КПД (до 25%), но они являются очень дорогими. Пластины насыщенного синего цвета, а их края немного скругленные.

Поликристаллические фотоэлементы объединяют несколько кристаллов кремния. Они широко распространены, их КПД колеблется в районе 20-23%. Структура неоднородна, и они хуже поглощают солнечный свет, нежели монокристаллические панели. По стоимости они более доступны.

Тонкопленочные (аморфные) фотоэлементы представляют собой напыление полупроводника на подложку. Основное преимущество в том, что их можно расположить буквально на любой поверхности, они гибкие. Недостаток – небольшая производительность.

По техническому принципу электрификацию солнечными элементами делят на:

• открытые системы;
• закрытые системы (автономные);
• комбинированные.

Открытой система называется, когда солнечная панель подключена к общей электросети. В таком случае необходимость приобретения аккумулятора и контролера отпадает. Солнечные батареи подсоединяются к общей сети с помощью инвертора. Если потребляемая бытовыми приборами мощность не превышает ту, которую производят панели, то из общей электросети ток не берется. В случае, когда вы включили приборы повышенного энергопотребления, и батареи не могут их обеспечить током, электричество берется из общей сети. Особенностью является то, что если тока не будет в основной сети, то батареи работать не станут.

С автономными системами все понятно: они замкнутые и не требуют внешней сети. Энергия накапливается в аккумуляторе и расходуется по мере необходимости.

Комбинированные сети не получили широкого распространения, так как они дороги. Сложная конструкция объединяет тип открытой и закрытой системы. При излишке электроэнергии, вырабатываемой батареями, ее можно перенаправить в общую сеть.

Солнечные батареи для квартиры плюсы и минусы

Современные тенденции в применении чистых источников энергии позволяют сделать вывод об этих источниках энергии, что это самое перспективное направление на ближайшее будущее.

Основные достоинства такого источника энергии:

• Независимость от городской электросети;
• За выработанное электричество не придется ежемесячно платить;
• Как мы уже писали, эти девайсы обладают длительным периодом службы 20–30 лет;
• Простота конструкции придает надежность собранной системе;
• Простота в работе. Какого либо особого ухода не требуется.

Недостатки тоже есть:

• Продуктивность системы зависит от временного промежутка в течение суток и погодных условий;
• Довольно высокая себестоимость, при большом периоде самоокупаемости;
• Низкая производительность;
• Все-таки, это дополнительный источник электричества, а не постоянный;
• Все приборы необходимо оградить от попадания на них атмосферных осадков. Сам балкончик должен быть остеклен и утеплён.

Виды контроллеров для солнечных батарей

Существует несколько типов контролеров, все они отличаются своей стоимостью и соответственно функциональностью. Итак, основные виды контроллеров:

1. ON/OFF контроллер. Его можно назвать самым простым, принцип его работы заключается только в том, что он выключает подачу электричества, когда батарея полностью заряжена. Но, здесь есть и первый недостаток, батарея реагирует не на 100% а на 70%, поэтому быстро выходит из строя. Из преимуществ такого устройства можно назвать его низкую стоимость, плюс ко всему контроллер солнечных батарей своими руками собрать сможет каждый.
2. ШИМ или PWM – это более продвинутые устройства. Они обеспечивают ступенчатую зарядку АКБ, позволяя продлить ему срок службы. Режимы заряда выбираются автоматически, АКБ может заряжаться до 100%, что уже считается отличным числом. Однако, есть и потеря заряда аккумулятора до 40% – это недостаток.
3. MPPT контролер. Его можно назвать лучшим, он позволяет организовать экономичную и качественную работу АКБ и солнечных батарей. Данное устройство работает по вычислительной технологии и самостоятельно выбирает оптимальный заряд АКБ. Также рекомендуем почитать о том, какие лучшие производители ваакумированных солнечных батарей.

Экономическая эффективность

Схема солнечного коллектора.

Важное положение при использовании этого источника — экономическая выгода. Она напрямую зависит от мощности батареи и площади фотоэлектрических элементов, которые воспринимают лучи

Если взять для примера такой город, как Москва, то можно получить следующие интересные данные. Если мощность устройства составляет 800 Вт, то она позволяет ограниченно пользоваться бытовыми приборами, но не сможет обеспечить бесперебойную подачу электричества в течение суток для обогрева помещений.

При мощности устройства в 10 раз больше, то есть 8 кВт, оно позволит обогревать небольшие по площади помещения дома в осеннее и зимнее время. Весной же возможен полноценный обогрев всех помещений.

Устройство с мощностью 13,5 кВт практически полностью заменяет электричество, что может обеспечить постоянный обогрев дома во все месяцы года, за исключением ноября, декабря и января. В этом случае можно основные приборы оставить работать от солнечных аппаратов, а отопление подключить к центральной системе. Так можно прилично сэкономить. Самыми мощными генераторами являются те, которые имеют мощность 31,5 кВт. Они позволят полностью отказаться от основных видов энергообеспечения и использовать только энергию солнца на протяжении всего года длительное время. Но стоят такие аппараты дорого, что ограничивает их применение.
