Стальные панельные радиаторы

Выбор батарей для городских отопительных систем и частного сектора

Панельные приборы для отопления помещения подходят как для замкнутого контура в частных домах, так и для городских квартир с общей схемой. Основное условие – проверить в описании к модели все параметры, поскольку на верхних этажах многоквартирных новостроек возможно предельное давление.

Гидроудар способен деформировать тонколистовую сталь и «проверить на прочность» места сварки и соединения с трубами. Он возможен при внезапном перекрытии подающей насосной станции работниками коммунальных служб или по другой причине.

Панельные радиаторы подходят как для частных домов так и для городских квартир

Независимо от разновидности, теплосети функционируют примерно одинаково и в замкнутом контуре, и обеспечении теплом многоквартирных домов от ТЭЦ по общей магистрали. Теплоноситель наполняет трубы и приборы для отопления помещений, однако отличается давление на разных этажах, поэтому к панельным радиаторам отопления (равно как и к другим разновидностям) должны предъявляться определенные требования.

В старых системах теплоснабжения заметен значительный износ теплового оборудования. Промывка, продувка или демонтаж всех обогревающих емкостей более целесообразен, чем замена одной батареи в какой-либо комнате. Разумеется, новый тепловой блок будет лучше справляться с нагрузкой, однако при ремонтных работах возможно нарушение целостности контура. В любом проржавевшем месте вероятна течь или прорыв.

Трубы и батареи общей системы быстро засоряются, снижая КПД, из-за накопления:

• кальциевой накипи;
• органического осадка;
• некачественной воды с существенным отклонением кислотно-щелочного показателя;
• ржавчины в трубах.

При покупке панельного радиатора,обратите внимание на рекомендации производителя с указанием норм и характеристик

При индивидуальном отоплении обычно хозяева частного сектора более бдительно отслеживают неполадки в системе. В общей схеме сложно предугадать, на каком участке будет прорыв при испытаниях

Поэтому при покупке нового теплового оборудования, особенно панельного типа, следует обращать внимание на рекомендации производителя с указанием норм и эксплуатационных характеристик

Многие компании, успешно работающие на рынке теплового оборудования, предъявляют особые требования к качеству теплоносителя. В нашей стране это условие не всегда выполнимо, особенно в городских системах. Поэтому покупателям чаще всего предлагают панельные радиаторы отечественных производителей.

Качественное оборудование импортного производства предполагает фильтрацию воды или циркуляцию антифриза в замкнутой системе частного дома.

Панельные стальные радиаторы отопления имеют высокий КПД по отдаче тепла

Однотрубная схема (квартирный вариант)

Такая схема подключения очень распространена в многоквартирных домах (от 9-и этажей и выше).

Одна труба (стояк) опускается с технического этажа проходит, все этажи и попадает в подвал, где входит в трубу обратки. В такой системе подключения, будет тепло в верхних квартирах, так как, пройдя все этажи и отдав тепло, к низу, вода в трубе остынет.

А если нет технического этажа (5-и этажные дома и ниже), то такую систему «кольцуют». Одна труба (стояк), подымается с подвала проходит все этажи, идет по квартире последнего этажа в соседнюю комнату и опускается, так же через все этажи в подвал. В таком варианте не известно кому повезло. На первом этаже в одной комнате, может быть тепло, там где труба подымается, а в соседней комнате холодно, там где та же труба опускается, отдав тепло всем квартирам.

Радиаторы с нижним подключением: выбираем тип

Никто не сможет назвать красивыми радиаторы старого типа, скорей всего наоборот. Дизайнеры пытаются убрать из вида такие радиаторы или же смягчить мрачное впечатление о них. В данном случае радиаторы с нижним подключением являются решением проблемы с интерьером. Так как такое подключение можно спрятать под пол. С такой возможностью вашему дому будет обеспечено комфортное состояние и эстетическое оформление.

На рынках продается 3 вида, а именно:

• Первый вид – это профильные стальные панели;
• Второй – это гладкие панели;
• И гигиенические панели.

Гигиенические и гладкие панели изготовлены для отопления, школ, больниц, и садиков. Лидерами по продажам таких панелей являются компании Кенни и Пурмо. Профильные радиаторы, изготовленные из стали. С наружной стороны их покрывают порошковым напылением. Порошковое напыление дает возможность прослужить таким радиаторам долгий срок. Цвет таких радиаторов может быть разный. Радиаторы из стали трубчатого типа по многим параметрам превосходят панельные. Первое преимущество таких радиаторов – это возможность их переворота в любую сторону, а вот при покупке панельных радиаторов необходимо будет знать сторону, с которой будет проводиться подключение. Теплоноситель в трубчатый радиатор подается на прямую в последнюю секцию. Такая подача играет большую роль при замене старого радиатора на новый. Стандартное расположение труб для радиаторов в квартире не всегда могут подойти к таким радиаторам, а трубчатыми радиаторами такого конфуза не возникнет. Но проблема со старыми трубами тоже можно решить способом их перекладки, но это будет дорого стоить.

Стальные панельные радиаторы отопления: что это?

Одной из разновидностей радиаторов отопления являются панельные приборы.

Устройство

Для изготовления панельного радиатора используется, как правило, тонкая сталь, листы которой помещаются под молот формовочного пресса — он создаёт в них множество канальцев для протекания теплоносителя.

Фото 1. Стальной панельный радиатор отопления. Внутри прибора находится множество канальцев для протекания теплоносителя.

Потом два таких листа скрепляются воедино, образуя внутри себя длинную зигзагообразную линию для циркуляции горячей воды.

Важно! Радиатор может состоять из нескольких подобных сцепленных листов — от их числа зависит мощность

Технические характеристики

Эффективность работы устройства зависит от числа панелей и наличия конвекторов на них. Конвекторы же необходимы для увеличения интенсивности теплоотдачи от нагретого горячей водой металла в помещение. Кроме того, некоторые типы батарей могут закрываться кожухом, который тоже улучшает теплоотдачу, но затрудняет отчистку. Для удобности различения множества вариаций конвекторов их принято обозначать двузначными числами: первое — количество водопроводящих панелей, второе — количество конвекторов.

Выделяют:

• 10-тип. Одна отопительная панель без конвекторов и кожуха.
• 11-тип. В этой модели просто добавляется конвектор.
• 20-тип. Две водопроводящих пластины без П-образного конвектора.
• 21-тип. Внутри устанавливается один конвектор и все это помещается в кожух.
• 22-тип. Та же конструкция, отличие только в количестве конвекторов внутри — их два.

Кроме этих, существует ещё типы 30 и 33: они ничем не отличаются по устройству, но большее число деталей заметно увеличивает их мощность и эффективность работы.

Внимание! Радиаторы типа 30 и 33 из-за своей мощности и конвекции собирают очень много пыли, а также их, как правило, нецелесообразно монтировать в малых помещениях, поэтому при самостоятельном создании системы отопления лучше выбирать тип 22

Особенности

К техническим, экономическим и конструкционным особенностям панельных радиаторов относится:

• Низкая стоимость в сравнении с биметаллическими.
• Лёгкость всей конструкции, обеспечивающаяся за счёт применения тонких листов стали.
• Функциональность: возможно монтировать в квартире, доме, гараже, и даже на балконе, веранде или мансарде.

Плюсы и минусы

Преимущества:

• Именно эта отопительная система быстрее прочих конкурентов по нише передаёт тепло воздуху в помещении, то есть проявляет самую высокую теплопроводность.
• Очень простая и быстрая установка. Из всех отопительных решений монтаж легче только у комнатного костра.
• Горячая вода циркулирует по очень узким каналам, поэтому передача тепла от неё к металлу происходит быстро, а самого теплоносителя — воды — требуется для этого весьма мало. Благодаря такой конструкционной особенности прогреть остывшую воду можно очень быстро, что обеспечивает и третье преимущество.
• Энергоэффективность: приборы, которые требуются для работы радиатора (насос и нагревательный котёл) — не станут перерасходовать электроэнергию на циркуляцию и нагревание воды, поскольку для работы устройства нужно намного меньше жидкости, чем для биметаллических и чугунных батарей.

Листовая сталь обеспечивает лёгкость и экологичность радиаторов, благодаря чему достигается удобство транспортировки и широта горизонтов применения: от частных домов до детских садов.

Недостатки:

• Если хотя бы несколько раз слить воду из радиатора, допустив тем самым попадание воздуха внутрь, то велик шанс того, что в нём начнутся коррозийные процессы. Для нормальной и продолжительной работы устройства требуется постоянно поддерживать циркуляцию воды, а соответственно — держать насос всегда работающим.
• Хорошая теплопроводность — палка о двух концах. Малое количество воды в каналах системы и наличие насоса обеспечивает быструю смену остывших потоков воды горячими. Но если отключить насос, тонкая сталь радиатора очень быстро остынет и воздух в доме — тоже.

Как выбрать лучшие стальные панельные радиаторы

При выборе прибора такого типа в первую очередь обращают внимание на его мощность и размеры, которые должны соответствовать площади обогреваемого помещения. Для прогревания 1 м2 нужно не меньше 0,1 кВт теплоэнергии

Поскольку тепловая отдача зависит от площади агрегатов, длина радиатора может составлять не больше 60-70% от ширины окна. На рынке представлены батареи от различных производителей, среди российских брендов лучше всего себя зарекомендовали устройства марок Лидея, Prado и Конрад. В рейтинг лучших зарубежных брендов потребители внесли Kermi, Buderus, Purmo, Axis, Rom и Лемакс.

Преимущества панельного радиатора

Главное преимущество кроется в доступной цене на панельные радиаторы отопления, поскольку на рынке представлены разные модели и множество стран производителей.

Основные преимущества:

• Можно подобрать дизайн для гармонии со стилевым направлением помещения. Некоторые производители умышлено унифицируют продукцию с конкретным стилем: модерном, классикой;
• Предлагается комфортная регулировка. Уровень нагрева просто контролировать, благодаря упрощённым механическим либо электронным датчикам;
• Практически все модели обеспечивают отличный уровень теплоотдачи. Это достигается особой структурой устройства и принципом конвекции направленным на увеличение КПД отдачи тепла;
• В сравнении с аналогами гарантируется доступная стоимость, поскольку металлические модели создаются, благодаря дешёвой и надёжной стали;
• Помогают экономить энергию. Прибор данного типа отличается уменьшенной ёмкостью потому для нагрева и начала процесса отдачи тепла требуется сравнительно небольшие затраты электричества;
• Отличается многофункциональностью. Любое изделие данного типа можно эксплуатировать в виде радиатора и конвектора;
• Выделяется уменьшенной массой. Вес конструкции незначительный. Потому монтаж легко выполняется самим владельцем.

Кроме этого изделие, как правило, продаётся в пешей доступности. Не нужно тратить много времени на поиск подходящей модели.

Критерии выбора

Чтобы корректно подобрать радиатор из стали, следует учитывать такие аспекты, как:

1. вид устройства;
2. конструктивные особенности;
3. способ подключения радиатора к отопительной системе;
4. габаритные размеры;
5. мощность;
6. компания-изготовитель.

Разновидности стальных радиаторов

Стальные радиаторы изготавливаются двух видов:

• панельные приборы отопления;
• трубчатые батареи.

Панельные радиаторы состоят из одной, двух иди трех профилированных пластин, соединенных между собой методом сварки. Для увеличения показателя теплоотдачи между пластинами устанавливается специальное оребрение.

Устройство стальной батареи панельного типа

Выпускается несколько типов панельных радиаторов, каждый их которых отличается количеством панелей и габаритными размерами. Наибольшей популярностью пользуются батареи:

• 11 типа, имеющие одну пластину и один рад конверторных ребер. Такие радиаторы отличаются небольшой мощностью и минимальной стоимостью;
• 22 типа, в которых имеется две пластины и два ряда конвекторов (наиболее подходят для городских квартир);
• 33 типа с тремя панелями и тремя конвекторами соответственно. Отличаются максимальной мощностью и высокой стоимостью. Преимущественно устанавливаются в загородных домах или в помещениях большой площади.

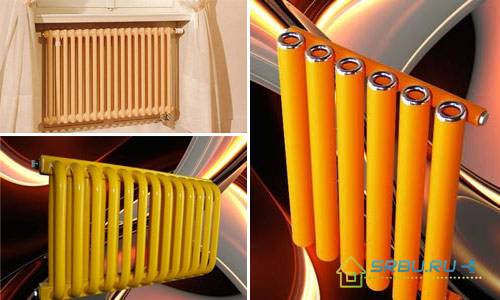

Трубчатые радиаторы изготавливаются из круглых или профилированных стальных труб, соединенных между собой направляющими.

Стальная батарея трубчатого вида

Трубчатые батареи отличаются возможностью выдерживать более высокое давление в системе и более высокой стоимостью.

Виды батарей в зависимости от конструкции

В зависимости от конструктивного исполнения выделяют:

• горизонтальные стальные радиаторы, у которых максимальный габаритный размер – это длина;
• вертикальные батареи, отличающиеся высотой.

Батарея в вертикальном исполнении

Вертикальные радиаторы отличаются оригинальностью, но преимущественно устанавливаются в загородных домах, так как для размещения отопительного оборудования требуется больше свободного пространства.

Выбор способа подключения

После определения вида и конструкции радиатора требуется определить дополнительные параметры, среди которых способ подключения оборудования.

Батареи любого типа и вида могут быть подключены:

• боковым способом. Такой тип, как правило, является более универсальным и используется в большинстве многоквартирных домов. При боковом подключении снижаются утери количества тепловой энергии, радиатор прогревает практически равномерно, отсутствуют пустоты;
• диагональным способом. При выборе данного метода следует учитывать, что потери тепла самые минимальные. В большинстве случаев подключение по диагонали производится для панельных радиаторов большой длины;
• нижним способом. Батареи с нижним подключением прогреваются неравномерно, что способствует утрате около 10% мощности. Преимущественно применяется при прокладке системы отопления в полу.

Методы подключения радиаторов

При выборе определенного метода следует учитывать расположение труб в квартире. Если подобрать радиатор с неподходящим способом подключения, то потребуется доработка системы.

Определение габаритов

Следующий этап – определение габаритных размеров. Какие лучше радиаторы? При выборе размеров следует учитывать наличие свободного пространства в предполагаемом месте установки и правила монтажа.

Радиаторы устанавливаются:

• на расстоянии 40 мм от стены;
• на расстоянии 50 мм от пола и от подоконника или иной конструкции, расположенной выше отопительного оборудования.

Критерии правильной установки стального радиатора

Дополнительным критерием выбора является определение межосевого расстояния (расстояния между входящим и выходящим патрубками). Если подобрать радиатор с расстоянием, не соответствующим трубам, то придется вносить коррективы в отопительную систему.

Расстоянием между входящим и выходящим патрубками

Определение мощности

Расчет мощности производится на основании следующих факторов:

1. объема помещения;
2. количества окон;
3. количества дверей.

Специалисты доказали, что для комфортного проживания необходимо отопительное устройство с мощностью 40 Ватт на 1 м³ объема.

Если в помещении имеются окна, выходящие на улицу, то дополнительно потребуется 100 Вт на каждое окно.

Если в помещении есть двери, выходящие на улицу, то на каждую дверь делается запас в 150 Вт.

Для расчета используется следующая формула:

Р (мощность) = V ( объем помещения)*40 + теплопотеря окон + потеря от дверей

Таким образом, для отопления помещения площадью 30 м² с потолками 2,5 м с одним окном и одной входной дверью требуется батарея 30*2,5+100+150 = 325 Ватт.

Стальные радиаторы отопления

Панельные стальные радиаторы

Такие радиаторы называются еще конвекторами, они имеют высокий КПД – до 75 %. Внутри радиаторов находится одна или несколько стальных нагревательных панелей и конвекторное оребрение.

Устройство стального панельного радиатора.

Панельные радиаторы – самое бюджетное решение для собственного дома и ввиду этого являются наиболее распространенными в системах автономного теплоснабжения. В зависимости от количества нагревательных панелей и конвекционного оребрения выделяют следующие типы радиаторов водяного отопления панельной конструкции: 10, 11, 20, 21, 22, 30, 33.

Производители: Это в основном европейские страны — Германия (Buderus и Kermi), Чехия (Korado), Италия (DeLonghi), Финляндия (PURMO). Цены у них не высокие, поэтому российские изготовители не очень сильно представлены на этом рынке.

+ Плюсы:

• Инерционность – низкая, отдача тепла — отличная.
• Объем теплоносителя мал, потребление энергии — небольшое.
• Эти радиаторы экологичны и безвредны, поэтому могут использоваться в больницах, школах и детсадах.
• Крайне низкая цена.

— Минусы:

• Если из системы отопления слить воду, то при соприкосновении кислорода со стенками радиатора начинает образовываться коррозия.
• Гидроудары опасны для стальных радиаторов. Поэтому в многоэтажных зданиях их использовать нельзя.
• Из-за конвекции возможны сквозняки и поднятие мелкой пыли.

Трубчатые стальные радиаторы

Конструкция радиатора представляет собой конструкцию из стальных труб, по которым проходит горячая вода. Производство таких приборов дороже, чем панельных, поэтому и цена их выше.

Вариантов оформления существует множество – это настоящее пиршество для фантазии дизайнера.

Производители:

Из европейских стран-производителей можно назвать Германию (Kermi, Charleston, Zehnder Charleston, Arbonia) и Италию (Israp Tesi). Отечественные приборы, выпускаемые заводом КЗТО (Кимры), отличает рабочее давление до 15 бар. А модели «РС» и «Гармония» еще и защищены от коррозии полимерным покрытием.

Плюсы и минусы: У этих радиаторов, как и у панельных, имеются присущие стальным изделиям достоинства и недостатки. Однако по давлению у них показатели лучше (это плюс), а цена их существенно выше (это минус).

Главные характеристики:

• Давление (рабочее) – в среднем 6-10 бар (для панельных радиаторов) и 8-15 бар (для трубчатых радиаторов).
• Тепловая мощность (общая) – 1200-1600 ватт.
• Температура горячей воды (максимум) – 110-120 градусов.
• рН воды – 8,3-9,5.

Лучшие трубчатые стальные радиаторы

Производство трубчатых радиаторов является более затратным, поэтому и само оборудование стоит несколько дороже, чем панельные аналоги.

И хотя по теплоотдаче такие батареи также немного «проседают», зато они способны выдерживать большее давление в системе, что делает их подходящими для многоэтажных домов с центральным отоплением.

Кроме того, трубчатые радиаторы выпускаются в большем ассортименте дизайнов, могут иметь компактные и большие размеры (например, высоту до 1,5 м), а также способны выдерживать более высокую температуру теплоносителя, в среднем 95-120 градусов.

Arbonia 3057 № 69

5.0★★★★★оценка редакции100%покупателей рекомендуют этот товар

Стальные батареи от Arbonia представляют собой классические трубные радиаторы, имеющие нижнее подключение. Это экономит пространство при установке и позволяет подсоединять их к трубам, проложенным в полах.

Радиаторы имеют трехтрубную конструкцию, поэтому характеризуются высокой теплоотдачей. Они уже идут со встроенным терморегулирующим вентилем, позволяющим настраивать и поддерживать в комнате оптимальную температуру.

Достоинства:

• Сдержанный дизайн;
• Нижнее подключение;
• Высокая тепловая мощность;
• Трехтрубная конструкция;
• Терморегулятор.

Недостатки:

Высокая цена.

Трубчатые радиаторы Arbonia будут органично смотреться в помещениях с классическим и современным дизайном.

КЗТО РС

4.9★★★★★оценка редакции92%покупателей рекомендуют этот товарСмотрите обзор

Серия трубчатых радиаторов РС от КЗТО – это стальное оборудование повышенной тепловой мощности, устойчивое к высокому давлению.

Батареи кратковременно выдерживают до 25 бар (рабочий показатель 15 бар), что делает их подходящими для установки в многоэтажных домах. Радиаторы соответствуют требованиям для монтажа в зданиях с повышенными санитарно-гигиеническими нормами.

Устройства КЗТО РС имеют необычный дизайн. Они не только эффективно обогревают помещение, но и способны украсить интерьер. В коллекцию входит оборудование с боковым и нижним подключением, с установкой на стену или на ножки, с подключением ½ и ¾ дюйма.

Достоинства:

• Разнообразие моделей;
• Привлекательный дизайн;
• Высокое рабочее давление;
• Соответствие санитарно-гигиеническим нормам;
• Высокая эффективность работы.

Недостатки:

Нет терморегулятора.

Радиаторы КЗТО РС подходят для монтажа в любые системы отопления с медными, стальными, пластиковыми и полиэтиленовыми трубами.

IRSAP Tesi 30365

4.9★★★★★оценка редакции90%покупателей рекомендуют этот товар

Элегантные стальные радиаторы Tesi 30365 от IRSAP выполнены в классическом для них дизайне и могут подойти множеству интерьеров.

Главное преимущество оборудования – использование лазерной сварки составных элементов, что обеспечивает максимальную герметичность. Отсутствие грубых сварочных швов предотвращает скопление загрязнений внутри, а значит, радиаторы прослужат достаточно долго.

Батареи предназначены для бокового подключения. Они способны выдерживать давление в системе до 10 бар. Имея компактные габариты, радиаторы обладают на удивление хорошей теплоотдачей.

Достоинства:

• Лазерная сварка швов;
• Компактные габариты;
• Высокая теплоотдача;
• Элегантный дизайн;
• Долговечность.

Недостатки:

Отсутствие терморегулятора.

Стальные радиаторы Tesi 30365 от IRSAP подойдут для частных и малоэтажных домов с небольшим и средним давлением воды в системе.

Изготовление

Для производства радиаторов панельного типа используются специальные штамповочные станки, позволяющие придать стальным заготовкам необходимую форму.

Технология изготовления панельных изделий включает в себя следующие этапы:

• В первую очередь на станках методом штамповки обрабатываются стальные листы (стандартная толщина заготовок составляет 1,25 мм);
• Две обработанные заготовки подгоняются по размерам и имеющие зеркальную конфигурацию, соединяются между собой посредством сварки;
• Далее из листовой стали толщиной от 0,3 до 0,5 мм посредством штамповки изготавливаются конвекторы с ребрами, имеющими П-образную форму;
• К готовым панелям при помощи сварки крепятся готовые конвекторы (конечно, если их наличие предусмотрено конструкцией радиатора);
• Когда основная часть панельных радиаторов собрана, к ней привариваются патрубки, позволяющие встроить прибор в отопительную систему;
• После завершения сварочных работ все оставшиеся швы зачищаются, а готовые стальные штампованные радиаторы – окрашиваются.

В процессе штамповки на металлических листах выдавливаются вертикальные каналы, которые после сварки двух деталей формируют герметичные полости, внутри которых и будет проходить теплоноситель. Как правило, фиксация листовых заготовок осуществляется при помощи роликовой сварки, обеспечивающей герметичность внутренних каналов.

Назначение

Система водяного отопления состоит из нескольких важных элементов: источник нагрева воды (котел или подключение к общей централи), трубопровод и радиаторы. Постоянное движение теплоносителя по контуру обеспечивает теплоотдачу энергии в помещение.

Для увеличения теплопередачи необходимо использовать приборы с относительно большим внутренним объемом – тем самым увеличивается общая площадь обогрева. Многое зависит от типа конструкции и материала изготовления. Какие радиаторы отопления лучше: металлические, стальные или изделия другого вида? Сначала нужно узнать их технические характеристики.

• Полезный внутренний объем. Его увеличение ведет к большему количеству тепловой энергии, излучаемой поверхностью прибора.
• Материал изготовления. В зависимости от него изменяется теплопроводность радиатора, инертность (скорость) нагрева и внешние эстетические свойства.
• Место установки. Традиционно радиаторы монтируются на стену у оконных проемов. Но сейчас можно встретить модели, расположенные непосредственно на полу. Также особую популярность получили дизайнерские эксклюзивные приборы. Место их монтажа не регламентируется – некоторые даже могут выполнять функции разделяющей перегородки (ванная, прихожая).

Как правильно выбрать радиаторы отопления для оптимальной передачи энергии от горячей воды помещению? Следующим этапом анализа будут эксплуатационные характеристики устройств.

Основные типы вертикальных радиаторов

При всём разнообразии ассортимента выпускается всего три основных типа радиаторов, которые, в свою очередь, отличаются многочисленными дизайнами, тепловой мощностью и размерами.

Секционные

Представляют собой сборные конструкции. При необходимости часть секций можно добавлять, удалять или заменять. Внутри каждой из них имеется вертикальный канал для циркуляции теплоносителя, а снаружи – стальная пластина для повышения теплообменной площади. Они аккуратные, подходят для многих стилей, имеют сравнительно небольшую массу, высотой бывают до двух метров, недорогие. Однако подходят только для использования в автономных системах отопления при стабильном давлении и регулируемых температурах.

Стандартные секционные параметры для вертикальных радиаторов отопления

Панельные

Состоят из аккуратных тонких панелей, которые изготавливаются из двух штампованных листов металла. При их соединении образуются внутренние вертикальные каналы, по которым циркулируют теплоносители. Бывают разных конструкций: от 1 до 3 соединённых панелей. Большинство моделей оснащены конвекторами (тонкими металлическими пластинами в виде гофры) для обеспечения дополнительной теплоотдачи, которых бывает от одной до трёх в одном радиаторе. Выпускаются и без конвекторов.

Панельные радиаторы

Трубчатые

Состоят из неразборных секций-труб, соединённых методом сварки внизу и вверху с коллекторами. Эти вертикальные радиаторы самые распространённые. Выпускаются с разным количеством секций, бывают самых причудливых форм (трубками не только круглыми, но и с квадратным сечением, с волнистыми изгибами, пересекающимися и др.).

Трубчатые радиаторы Arbonia 350 мм высотой

Эти конструкции самые надёжные, устойчивы к перепадам давления, безопасны из-за отсутствия острых углов. Но обладают невысокой теплоотдачей, поэтому требуется постоянная поддержка теплоносителей, что снижает экономию. Сварочные швы уязвимы при резких перепадах давления.
