Как выполнить теплотехнический расчёт здания

Общая тепловая мощность

По площади

СНиПы полувековой давности предлагают простейшую схему расчета, которой многие пользуются по сей день: на 1 квадратный метр площади отапливаемого помещения берется 100 ватт тепла. На дом площадью 100 квадратов нужно 10 КВт. Точка.

Просто, понятно и… слишком неточно.

Причины?

1. СНиПы разрабатывались для многоквартирных домов. Утечки тепла в квартире, окруженной отапливаемыми помещениями, и в частном доме с ледяным воздухом за стенами несопоставимы.
2. Расчет верен для квартир с высотой потолка 2,5 метра. Более высокий потолок увеличит объем помещения, а, стало быть, и затраты тепла.

Отапливать квадратный метр площади в этом доме явно труднее, чем в хрущевке.

1. Через окна и двери теряется куда больше тепловой энергии, чем через стены.
2. Наконец, будет логичным предположить, что потери тепла в Сочи и Якутске будут сильно различаться. Увеличение дельты температур между помещением и улицей в два раза увеличит затраты тепла на отопление ровно вдвое. Физика, однако.

По объему

Для помещений с нормированным тепловым сопротивлением ограждающих конструкций (для Москвы – 3,19 м2*С/Вт) можно использовать расчет тепловой мощности по объему помещения.

На кубометр отапливаемого объема квартиры берется 40 ватт тепла. На кубометр объема частного дома без общих стен с соседними отапливаемыми строениями – 60.

Для таунхаусов и квартир на крайних этажах берутся промежуточные значения.

• На каждое окно к базовому значению добавляется 100 ватт тепловой энергии. На каждую ведущую на улицу дверь – 200.
• Полученная мощность умножается на региональный коэффициент:

Регион	Коэффициент
Краснодар, Крым	0,7-0,9
Ленинградская и Московская области	1,2-1,3
Сибирь, Дальний Восток	1,5-1,6
Чукотка, Якутия	2,0

Давайте еще раз рассчитаем потребность в тепловой мощности отопления для дома площадью 100 квадратов, однако теперь конкретизируем задачу:

Параметр	Значение
Высота потолков	3,2 м
Количество окон	8
Количество ведущих на улицу дверей	2
Расположение	Г. Тында (средняя температура января – -28С)

Зима в Тынде.

1. Высота потолков в 3,2 метра даст нам внутренний объем дома в 3,2*100=320 м3.
2. Базовая тепловая мощность составит 320*60=19200 ватт.
3. Окна и двери внесут свою лепту: 19200+(100*8)+(200*2)=20400 ватт.
4. Бодрящий холод января заставит нас использовать климатический коэффициент 1,7. 20400*1,7=34640 ватт.

Как нетрудно заметить, разница с расчетом по первой схеме не просто велика – она разительна.

Что делать, если качество утепления дома существенно лучше или хуже, чем предписывает СНиП “Тепловая защита зданий”?

По объему и коэффициенту утепления

Инструкция для этой ситуации сводится к использования формулы вида Q=V*Dt*K/860, в которой:

• Q – заветный показатель тепловой мощности в киловаттах.
• V – Объем отапливаемого помещения.
• Dt -дельта температур между помещением и улицей в пик холодов.
• K – коэффициент, зависящий от степени утепления здания.

Дом из sip-панелей явно будет терять меньше тепла, чем кирпичный.

Две переменных требуют отдельных комментариев.

Дельта температур берется между предписанной СНиП температурой жилого помещения (+18 для регионов с нижней границей зимних холодов до -31С и +20 – для зон с более сильными морозами) и средним минимумом наиболее холодного месяца. Ориентироваться на абсолютный минимум не стоит: рекордные холода редки и, простите за невольный каламбур, погоды не делают.

Коэффициент утепления можно вывести аппроксимацией данных из следующей таблицы:

Коэффициент утепления	Ограждающие конструкции
0,6 – 0,9	Пенопластовая или минераловатная шуба, утепленная кровля, энергосберегающие тройные стеклопакеты
1,-1,9	Кладка в полтора кирпича, однокамерные стеклопакеты
2 – 2,9	Кладка в кирпич, окна в деревянных рамах без утепления
3-4	Кладка в полкирпича, остекление в одну нитку

Давайте еще раз выполним расчет тепловых нагрузок на отопление для нашего дома в Тынде, уточнив, что он утеплен пенопластовой шубой толщиной 150 мм и защищен от непогоды окнами с тройными стеклопакетами.

Собственно, иначе современные дома в условиях Крайнего Севера не строятся.

Жители северных регионов страны вынуждены очень серьезно относиться к утеплению дома.

1. Температуру внутри дома примем равной +20 С.
2. Средний минимум января услужливо подскажет общеизвестная интернет-энциклопедия. Он равен -33С.
3. Таким образом, Dt=53 градуса.
4. Коэффициент утепления возьмем равным 0,7: описанное нами утепление близко к верхней границе эффективности.

Q=320*53*0,7/860=13,8 КВт. Именно на это значение и стоит ориентироваться при выборе котла.

Технические требования к теплотехническим приборам

Как выбрать стальные или алюминиевые радиаторы наиболее подходящие для данных конкретных условий. Общие технические требования к приборам отопления устанавливаются ГОСТ 31311-2005. Этим документом устанавливаются основные понятия и их номинальные показатели. Максимальная температура теплоносителя для водяных приборов — 70°C при расходе не менее 60 кг в минуту и давлении в 1 атм.

При покупке радиатора важно изучить его техническую документацию. Ответ на вопрос, какие выбрать устройства для систем обогрева, и в частности радиаторы, можно получить после внимательного изучения его технической документации. На предприятии изготовителе проводят паспортные испытания, результаты которых отражаются в информационных официальных изданиях завода изготовителя

На предприятии изготовителе проводят паспортные испытания, результаты которых отражаются в информационных официальных изданиях завода изготовителя

Ответ на вопрос, какие выбрать устройства для систем обогрева, и в частности радиаторы, можно получить после внимательного изучения его технической документации. На предприятии изготовителе проводят паспортные испытания, результаты которых отражаются в информационных официальных изданиях завода изготовителя.

Рекомендации, какие лучше приборы для конкретных систем отопления могут дать сотрудники эксплуатационных предприятий. Наличие теплостойкого наружного покрытия не только имеет декоративное значение, но и защищает металлические детали от коррозии. Требования к качеству таких покрытий определяется в соответствии с нормативами органов санитарного надзора и должны отвечать требованиям ГОСТ 9.032-74 (класс не ниже IV).

Важно! Оборудование систем обогрева зданий не должно иметь острых углов и кромок, способных травмировать человека при неосторожном обращении. Особенно внимательно к этому вопросу следует подходить при выборе оборудования для школ, детских садов и больниц

Зачем выполняется расчет?

Перед началом строительства заказчик может выбрать, будет он учитывать теплотехнические характеристики или обеспечит только прочность и устойчивость конструкций.

Расходы на утепление совершенно точно увеличат смету на возведение здания, но снизят затраты на дальнейшую эксплуатацию. Индивидуальные дома строят на десятки лет, возможно, они будут служить и следующим поколениям. За это время затраты на эффективный утеплитель окупятся несколько раз.

Что получает владелец при правильном выполнении расчетов:

• Экономия на отоплении помещений. Тепловые потери здания снижаются, соответственно, уменьшится количество секций радиатора при классической системе отопления и мощность системы теплых полов. В зависимости от способа нагрева, затраты владельца на электричество, газ или горячую воду становятся меньше;
• Экономия на ремонте. При правильном утеплении в помещении создается комфортный микроклимат, на стенах не образуется конденсат, и не появляются опасные для человека микроорганизмы. Наличие на поверхности грибка или плесени требует проведения ремонта, причем простой косметический не принесет никаких результатов и проблема возникнет вновь;
• Безопасность для жильцов. Здесь, также как и в предыдущем пункте, речь идет о сырости, плесени и грибке, которые могут вызывать различные болезни у постоянно пребывающих в помещении людей;
• Бережное отношение к окружающей среде. На планете дефицит ресурсов, поэтому уменьшение потребления электроэнергии или голубого топлива благоприятно влияет на экологическую обстановку.

Влияние воздушного зазора на теплозащитные характеристики

Теплотехник должен учитывать воздушную прослойку, которая обязательно оставляется для плитного материала утеплителя таких, как минвата и т.п. При их монтаже оставляется зазор, чтобы материал мог проветриваться от образуемого во время эксплуатации конденсата, обычно это расстояние равно 20-40мм. Она не относится к замкнутым пространствам, что требует учитывать нижеописанные моменты:

Слои сооружения, которые находятся между зазором и внешней стеной, когда делается теплотехнические вычисления, этот фактор не принимают во внимание;
На основании постройки со стороны, смотрящей на сторону подвергающуюся вентиляции прослойкой, учитывают коэффициент теплоотдачи.

Теплотехник должен учитывать воздушную прослойку, которая обязательно оставляется для плитного материала утеплителя.

Проведение теплотехнических вычислений может существенно сэкономить бюджет, за счет получения оптимального тепла, используя меньшее количество энергии. Но при этом необходимо учитывать много факторов, разбираться в нормативных документах, лучшим вариантом будет обращения за расчетами к профессионалам.

Расчет теплопотерь

Вот как следует производить вычисления:

Теплопотери через ограждающие конструкции

Для каждого материала, входящего в состав ограждающих конструкций, в справочнике или предоставленном производителем паспорте находим значение коэффициента теплопроводности Кт (единица измерения — Вт/м*градус).

Для каждого слоя ограждающих конструкций определяем термическое сопротивление по формуле: R = S/Кт, где S – толщина данного слоя, м.

Для многослойных конструкций сопротивления всех слоев нужно сложить.

Определяем теплопотери для каждой конструкции по формуле Q = (A / R) *dT,

Где:

• А — площадь ограждающей конструкции, кв. м;
• dT — разность наружной и внутренней температур.
• dT следует определять для самой холодной пятидневки.

Теплопотери через вентиляцию

Для этой части расчета необходимо знать кратность воздухообмена.

В жилых зданиях, возведенных по отечественным стандартам (стены являются паропроницаемыми), она равна единице, то есть за час должен обновиться весь объем воздуха в помещении.

В домах, построенных по европейской технологии (стандарт DIN), при которой стены изнутри застилаются пароизоляцией, кратность воздухообмена приходится увеличивать до 2-х. То есть за час воздух в помещении должен обновиться дважды.

Теплопотери через вентиляцию определим по формуле:

Qв = (V*Кв / 3600) * р * с * dT,

Где

• V — объем помещения, куб. м;
• Кв — кратность воздухообмена;
• Р — плотность воздуха, принимается равной 1,2047 кг/куб. м;
• С — удельная теплоемкость воздуха, принимается равной 1005 Дж/кг*С.

Приведенный расчет позволяет определить мощность, которую должен иметь теплогенератор системы отопления. Если она оказалась слишком высокой, можно сделать следующее:

• понизить требования к уровню комфорта, то есть установить желаемую температуру в наиболее холодный период на минимальной отметке, допустим, в 18 градусов;
• на период сильных холодов понизить кратность воздухообмена: минимально допустимая производительность приточной вентиляции составляет 7 куб. м/ч на каждого обитателя дома;
• предусмотреть организацию приточно-вытяжной вентиляции с рекуператором.

Заметим, что рекуператор полезен не только зимой, но и летом: в жару он позволяет сэкономить произведенный кондиционером холод, хотя и работает в это время не столь эффективно, как в мороз.

Правильнее всего при проектировании дома выполнить зонирование, то есть назначить для каждого помещения свою температуру исходя из требуемого комфорта. К примеру, в детской или комнате пожилого человека следует обеспечить температуру порядка 25-ти градусов, тогда как для гостиной будет достаточно и 22-х. На лестничной площадке или в помещении, где жильцы появляются редко либо имеются источники тепловыделения, расчетную температуру можно вообще ограничить 18-ю градусами.

Очевидно, что цифры, полученные в данном расчете, актуальны только для очень короткого периода — самой холодной пятидневки. Чтобы определить общий объем энергозатрат за холодный сезон, параметр dT нужно вычислять с учетом не самой низкой, а средней температуры. Затем нужно выполнить следующее действие:

W = ((Q + Qв) * 24 * N)/1000,

Где:

• W — количество энергии, требующейся для восполнения теплопотерь через ограждающие конструкции и вентиляцию, кВт*ч;
• N — количество дней в отопительном сезоне.

Однако, данный расчет окажется неполным, если не будут учтены потери тепла в канализационную систему.

Теплопотери через канализацию

Для приема гигиенических процедур и мытья посуды жильцы дома греют воду и произведенное тепло уходит в канализационную трубу.

Но в данной части расчета следует учитывать не только прямой нагрев воды, но и косвенный — отбор тепла осуществляет вода в бачке и сифоне унитаза, которая также сбрасывается в канализацию.

Исходя из этого, средняя температура нагрева воды принимается равной всего 30-ти градусам. Теплопотери через канализацию рассчитываем по следующей формуле:

Qк = (Vв * T * р * с * dT) / 3 600 000,

Где:

• Vв — месячный объем потребления воды без разделения на горячую и холодную, куб. м/мес.;
• Р — плотность воды, принимаем р = 1000 кг/куб. м;
• С — теплоемкость воды, принимаем с = 4183 Дж/кг*С;
• dT — разность температур. Учитывая, что вода на входе зимой имеет температуру около +7 градусов, а среднюю температуру нагретой воды мы условились считать равной 30-ти градусам, следует принимать dT = 23 градуса.
• 3 600 000 — количество джоулей (Дж) в 1-м кВт*ч.

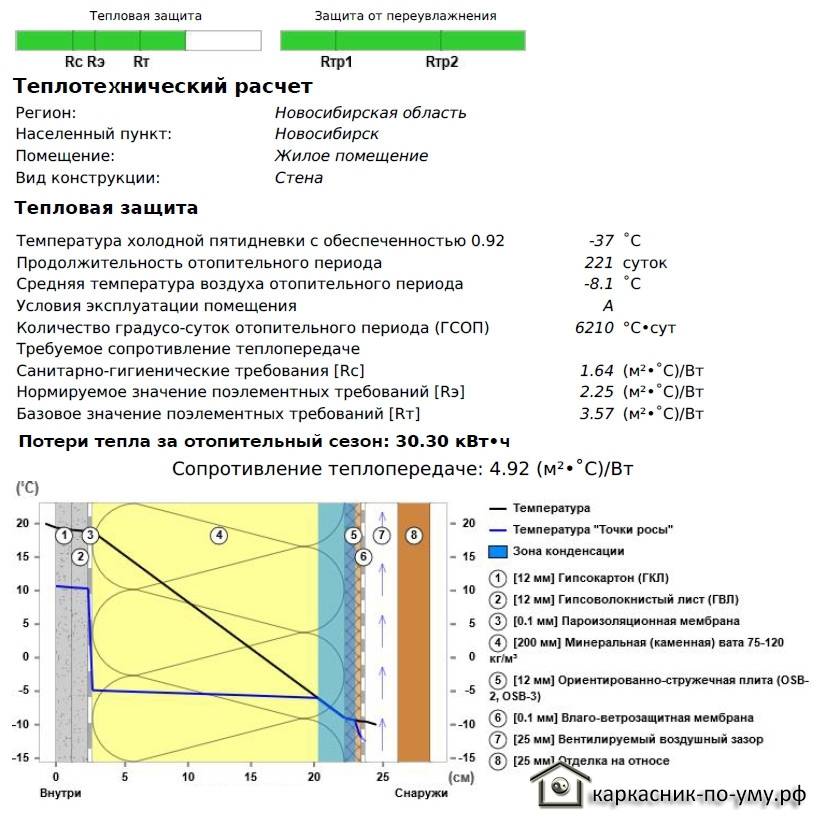

Точка росы

Причина №1.

Высокая паропрозрачность внутренних слоев конструкции позволяют создать большое давление водянных паров в прохладных и холодных слоях конструкции, что, как я уже писал, приведет к повышенной конденсации.

Решение проблемы точки росы

Добавьте слабо проницаемых слоев внутри (пароизолцию) и/или добавьте вент зазор снаружи. Эта мера позволит сдержать поток водяных паров сквозь стены. Но не стоит переусердствовать т.к запертые пары внутри комнаты будут копиться и это приведет к ухудшении качества воздуха внутри помещений.

Если условия эксплуатации здания особенно суровые (-20 и ниже), то стоит рассмотреть возможность принудительного поступления в помещение подогретого воздуха с помощью теплообменников или нагревателей. Это позволит использовать герметичные пароизоляционные материалы без риска испортить микроклимат в доме.

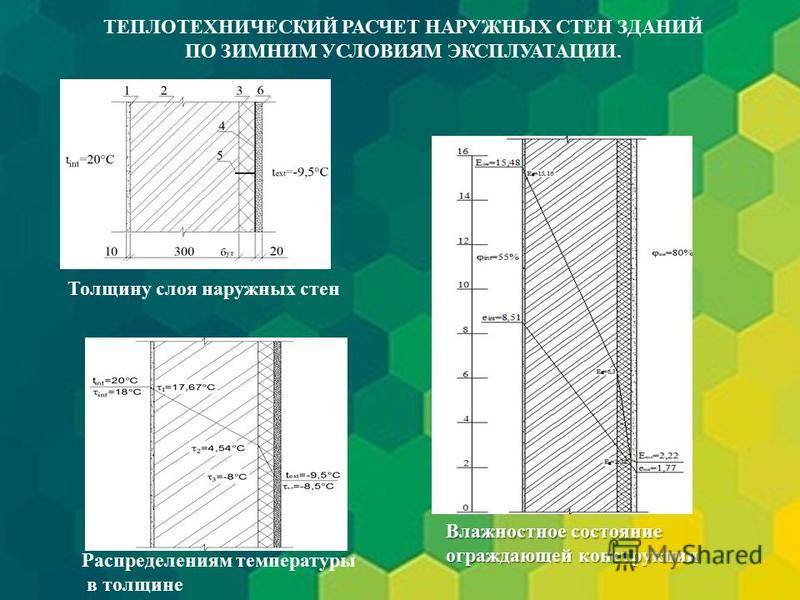

Как выполняется расчет теплопотерь?

Расчет теплопотерь определяется на основании температуры внутреннего воздуха, температуры внутренней поверхности ограждающей конструкции и температуры уличного воздуха.

Температура внутри стен меняется линейно. Угол наклона графика зависит от значения термического сопротивления материала в разных его слоях.

Усредненное значение сопротивления теплопередачи внутри здания принимаем Ri = 0,13 м2 К / Вт. ГОСТ 8.524-85 и DIN 4108

Термическое сопротивление остальных слоев Re соответствует перепаду температур между внутренней поверхностью стены и уличным воздухом. (Т поверхности стены — T за пределами здания ) dTe.

Затем по следующей формуле:

Ri / dTi = Re / dTe

Re = Ri * dTe / dTi

Общее тепловое сопротивление R = Re + Ri

R = Ri (1 + dTe / dTi)

И, наконец, значение теплопотерь

Температура в помещении: 20 ° C на поверхность стены: 18 ° C температура окружающей среды: -10 ° C

dТ = 2 ° C DTE = 28 ° C Ri = 0,13 м2 К / Вт

dТi = 2 ° C dTe = 28 ° C Ri = 0,13 м2 К / Вт R = R (1 + dTe / dТi) = 1,95 м2 К / Вт

Мы уже ознакомились в статье «Материал стен. Как выбрать.» с различными материалами для возведения стен, в данной статье мы поговорим о теплотехническом расчете для определения параметров стены.

После того, как мы определились с материалом стены, возникает вопрос — Какой же толщины сделать стену, чтобы в доме зимой было тепло, а летом прохладно? Для этого нам понадобится выполнить теплотехнический расчет стены. Расчет выполняется по нормативной документации.

3 Теплопотери на нагревание инфильтрующегося наружного воздуха через наружные двери и на нагревание въезжающего транспорта

Расчетная разность давления воздуха ∆p_i, Па, на наружную и внутреннюю поверхность ограждений определяется для каждого помещения по формуле:

∆p_i=(H – h_i)*(γ_н –- γ_в)+0,5ν2*ρ_н*(С_н – С_п)*к_ν – p_int(3.4)

h_i — расчетная высота от уровня земли до верха окон, балконных дверей, м;

γ_н, γ_в — удельный вес, Н/м3, соответственно при температуре наружного (t_нБ ) и внутреннего (t_в) воздуха, определяемый по формуле:

(3.5)

ρ_н— плотность наружного воздуха, кг/м3,

С_н, С_п — аэродинамические коэффициенты для наветренной и подветренной поверхностей ограждений, равные С_н=0,8, С_п= — 0,6;

к_ν— коэффициент учета изменения скоростного давления ветра в зависимости от высоты здания;

p_int — условно постоянное давление воздуха, Па, в помещении зда­ния (для жилых зданий).

∆p = 0,55*Н*(γ– γ_в)+0,03*γ_н*ν2, (3.6)

Сопротивление воздухопроницанию окон и балконных дверей жилых зданий R_и должно быть не менее требуемого сопротивления воздухопроницанию R_итр, м2·ч/кг, определяемого по формуле

(3.7)

Расход инфильтрующегося в помещении воздуха ∑G_и, кг/ч, определяется по формуле:

∑G_и = 0,216, (3.8)

где ∆p_i – разность давлений воздуха на наружной и внутренней поверхности наружных ограждений помещения на расчетном этаже, Па;

Расход теплоты на нагрев инфильтрующегося воздуха через ограждение Q_и, Вт :

Q_и = 0,28∑G_и c(t_в-t_нБ), (3.9)

k_н – коэффициент учета влияния встречного теплового потока в конструкции.

Согласно , В помещении автостоянки необходимо учесть потребность в тепле на обогрев въезжающего в помещение подвижного состава Q_авт, Вт, в количестве 0,029 Вт в час на один кг массы в снаряженном состоянии на один градус разницы температур наружного и внутреннего воздуха:

= 0,029 ∙ М_авт ∙ (t_н – t_в), (3.10)

где М_авт – масса одного автомобиля;

t_в, t_н – соответственно температуры внутреннего и наружного воздуха, °С;

Общее количество теплопотерь на нагрев въезжающего транспорта Q_авт, Вт, составит:

Q_авт = ∙n, (3.11)

Вт.

№ помещения	Сопротивление воздухопроницанию ОК Rи,(м2*ч)/КГ	воздуха yн, Н/м3	Удельный вес внутреннего воздуха yв, Н/м3	Расчетная высота hi, м	Расход инфильтрующегося воздуха Gи, кг/ч	Qи, Вт
1	2	3	4	5	6	7	8	9	10	11	12	13
ДД	ЛК№1,	3,08	7	0,214	7,2	14,49	11,98	18,28	2,5	18,41	21,89	250
ДД	ЛК№2,	3,08	7	0,214	7,2	14,49	11,98	18,28	2,5	18,41	21,89	250

Q_авт = 1470,3 ∙ 8 = 11762,4 Вт.

Определение суммарных теплопотерь здания заключается в расчете Q_р для каждого помещения где устанавливается отопительный прибор и суммировании их всех по всему зданию.

Q_р=∑Q(1+∑ß)+ Q_и. (3.12)

Q_доб= 151,56 ∙ 1,05 = 159,13 Вт.

Q_доб= 238,32 ∙ 1,05 = 250,23 Вт

Q_р=159,56 + 250,32 = 410 Вт.

Влияние воздушной прослойки

В случае, когда в трехслойной кладке в качестве утеплителя применяются минеральная вата, стекловата или другой плитный утеплитель, необходимо устройство воздушной вентилируемой прослойки между наружной кладкой и утеплителем. Толщина этой прослойки должна составлять не менее 10 мм, а желательно 20-40 мм. Она необходима для того, чтобы осушать утеплитель, который намокает от конденсата.

Данная воздушная прослойка является не замкнутым пространством, поэтому в случае ее наличия в расчете необходимо учитывать требования п.9.1.2 СП 23-101-2004, а именно:

а) слои конструкции, расположенные между воздушной прослойкой и наружной поверхностью (в нашем случае — это декоративный кирпич (бессер)), в теплотехническом расчете не учитываются;

б) на поверхности конструкции, обращенной в сторону вентилируемой наружным воздухом прослойки, следует принимать коэффициент теплоотдачи αext = 10,8 Вт/(м°С).

Учет тепла на подогрев воздуха

Выполняя расчет теплопотерь здания, важно учесть количество тепловой энергии, расходуемой системой отопления на подогрев вентиляционного воздуха. Доля этой энергии достигает 30% от общих потерь, поэтому игнорировать ее недопустимо

Рассчитать вентиляционные теплопотери дома можно через теплоемкость воздуха с помощью популярной формулы из курса физики:

Qвозд = cm (tв — tн). В ней:

• Qвозд — тепло, расходуемое системой отопления на прогрев приточного воздуха, Вт;
• tв и tн — то же, что в первой формуле, °С;
• m — массовый расход воздуха, попадающего в дом снаружи, кг;
• с — теплоемкость воздушной смеси, равна 0.28 Вт / (кг °С).

Здесь все величины известны, кроме массового расхода воздуха при вентиляции помещений. Чтобы не усложнять себе задачу, стоит согласиться с условием, что воздушная среда обновляется во всем доме 1 раз в час. Тогда объемный расход воздуха нетрудно посчитать путем сложения объемов всех помещений, а затем нужно перевести его в массовый через плотность. Поскольку плотность воздушной смеси меняется в зависимости от его температуры, нужно взять подходящее значение из таблицы:

Температура воздушной смеси, ºС	— 25	— 20	— 15	— 10	— 5	+ 5	+ 10
Плотность, кг/м3	1,422	1,394	1,367	1,341	1,316	1,290	1,269	1,247

Пример. Необходимо просчитать вентиляционные теплопотери здания, куда поступает 500 м³ в час с температурой -25°С, внутри поддерживается +20°С. Сначала определяется массовый расход:

m = 500 х 1,422 = 711 кг/ч

Подогрев такой массы воздуха на 45°С потребует такого количества теплоты:

Qвозд = 0.28 х 711 х 45 = 8957 Вт, что примерно равно 9 кВт.

По окончании расчетов результаты тепловых потерь сквозь наружные ограждения суммируются с вентиляционными теплопотерями, что дает общую тепловую нагрузку на систему отопления здания.

Представленные методики вычислений можно упростить, если формулы ввести в программу Excel в виде таблиц с данными, это существенно ускорит проведение расчета.

Расчет радиатора отопления по площади

Зависит он от материала, из которого они изготовлены. Чаще всего сегодня используются биметаллические, алюминиевые, стальные, значительно реже чугунные радиаторы. Каждый из них имеет свой показатель теплоотдачи (тепловой мощности). Биметаллические радиаторы при расстоянии между осями в 500 мм, в среднем имеют 180 — 190 Вт. Радиаторы из алюминия имеют практически такие же показатели.

Теплоотдача описанных радиаторов рассчитывается на одну секцию. Радиаторы стальные пластинчатые являются неразборными. Поэтому их теплоотдача определяется исходя из размера всего устройства. Например, тепловая мощность двухрядного радиатора шириной 1 100 мм и высотой 200 мм будет 1 010 Вт, а панельного радиатора из стали шириной 500 мм, а высотой 220 мм составит 1 644 Вт.

В расчет радиатора отопления по площади входят следующие базовые параметры:

— высота потолков (стандартная – 2,7 м),

— тепловая мощность (на кв. м – 100 Вт),

— одна внешняя стена.

Эти расчеты показывают, что на каждые 10 кв. м необходимо 1 000 Вт тепловой мощности. Этот результат делится на тепловую отдачу одной секции. Ответом является необходимое количество секций радиатора.

Для южных районов нашей страны, так же как и для северных, разработаны понижающие и повышающие коэффициенты.

1 Общая последовательность выполнения теплотехнического расчета

1. В
   соответствии с п. 4 настоящего пособия
   определить вид здания и условия, по
   которым следует рассчитывать R_отр.

2. ОпределитьR_отр:

• по
  формуле (5), если здание рассчитывается
  по санитарно-гигиеническим и комфортным
  условиям;

• по
  формуле (5а) и табл. 2, если расчет должен
  вестись исходя из условий энергосбережения.

1. Составить
   уравнение общего сопротивления
   ограждающей конструкции с одним
   неизвестным по формуле (4) и приравнять
   его R_отр.

2. Вычислить
   неизвестную толщину слоя утеплителя
   и определить общую толщину конструкции.
   При этом необходимо учесть типовые
   толщины наружных стен:

• толщина
  кирпичных стен должна быть кратна
  размеру кирпича (380, 510, 640, 770 мм);

• толщина
  наружных стеновых панелей принимается
  250, 300 или 350 мм;

• толщина
  панелей типа «сэндвич» принимается
  равной 50, 80 или 100 мм.

Базовые формулы

Чтобы получить более-менее точный результат, необходимо выполнять вычисления по всем правилам, упрощенная методика (100 Вт теплоты на 1 м² площади) здесь не подойдет. Общие потери теплоты зданием в холодное время года складываются из 2 частей:

• теплопотерь через ограждающие конструкции;
• потерь энергии, идущей на нагрев вентиляционного воздуха.

Базовая формула для подсчета расхода тепловой энергии через наружные ограждения выглядит следующим образом:

Q = 1/R х (tв — tн) х S х (1+ ∑β). Здесь:

• Q — количество тепла, теряемого конструкцией одного типа, Вт;
• R — термическое сопротивление материала конструкции, м²°С / Вт;
• S — площадь наружного ограждения, м²;
• tв — температура внутреннего воздуха, °С;
• tн — наиболее низкая температура окружающей среды, °С;
• β — добавочные теплопотери, зависящие от ориентации здания.

Термическое сопротивление стен либо кровли здания определяется исходя из свойств материала, из которого они сделаны, и толщины конструкции. Для этого используется формула R = δ / λ, где:

• λ — справочное значение теплопроводности материала стены, Вт/(м°С);
• δ — толщина слоя из этого материала, м.

Если стена возведена из 2 материалов (например, кирпич с утеплителем из минваты), то термическое сопротивление рассчитывается для каждого из них, а результаты суммируются. Уличная температура выбирается как по нормативным документам, так и по личным наблюдениям, внутренняя — по необходимости. Добавочные теплопотери — это коэффициенты, определенные нормами:

1. Когда стена либо часть кровли повернута на север, северо-восток или северо-запад, то β = 0,1.
2. Если конструкция обращена на юго-восток или запад, β = 0,05.
3. β = 0, когда наружное ограждение выходит на южную или юго-западную сторону.

Как делать теплотехнический расчет стен дома – основные параметры

Перед тем как приступить к непосредственному теплорасчету, нужно собрать подробные сведения о постройке. В отчет будут входить ответы на следующие пункты:

• Назначение здания – жилое это, промышленное или общественное помещение, конкретное предназначение.
• Географическая широта участка, где находится или будет располагаться объект.
• Климатические особенности местности.
• Направление стен по сторонам света.
• Размеры входных конструкций и оконных рам – их высота, ширина, проницаемость, тип окон – деревянные, пластиковые и пр.
• Мощность отопительного оборудования, схема расположения труб, батарей.
• Среднее количество жильцов или посетителей, работников, если это промышленные помещения, которые находятся внутри стен единовременно.
• Стройматериалы, из которых выполнены полы, перекрытия и любые другие элементы.
• Наличие или отсутствие подачи горячей воды, тип системы, которая за это отвечает.
• Особенности вентиляции, как естественной (окна), так и искусственной – вентиляционные шахты, кондиционирование.
• Конфигурация всего строения – количество этажей, общая и отдельная площадь помещений, расположение комнат.

Когда эти данные будут собраны, инженер может приступать к расчету.

Мы предлагаем вам три метода, которыми чаще всего пользуются специалисты. Также можно использовать комбинированный способ, когда факты берутся из всех трех возможностей.

Повышение энергетической эффективности новых и существующих зданий.

1. Уменьшение площади ограждающей конструкции (стены, кровля, фундамент).

2. Оптимизировать форму здания. Наиболее эффективная форма здания сферическая и квадратная.

3. Отсутствие выступающих элементов за тепловой контур здания, таких как: эркер, экседра, балконы, что являющиеся мостиками холода.

4. Уменьшить площадь окон, в совокупности применении энергоэффективных стеклопакеты с заполнением инертными газами.

5. Ориентация дома по сторонам света.

6. Жилые комнаты размещать внутри здания, лестничные марши, гардеробы, бойлерную и технические помещения размещать у ограждающих дом капитальных стен.

7. Утепление кровли по перекрытию.

8. Строительство цокольного этажа как буферное пространство, препятствующее тепло потерям дома через фундамент.

9. Применение элементов умного дома и автоматизации отопления с датчиками наружного воздуха и комнатных термрстатов.

При замене светопрозрачных конструкций на более энергоэффективные следует предусматривать дополнительные мероприятия с целью обеспечения требуемой воздухопроницаемости этих конструкций согласно разделу
