Включается, но не нагревает
Вторая популярная поломка тепловентилятора – дует, но не греет воздух. В этом случае причиной неисправности, скорее всего, является нагревательный элемент – спираль либо керамический ТЭН. Тут все просто – мультиметром проверяете сопротивление в цепи и если где-то происходит обрыв, нужно заменить нагревательный элемент на новый. Иногда случается так, что обогреватель перестал греть, т.к. поврежден один из участков спирали. В этом случае можно постараться выполнить ремонт тепловентилятора своими руками, соединив нихромовую спираль.
Также не редкий случай, когда причиной поломки является все тот же предохранитель. Если тепловентилятор не греет теплом, проверьте предохранители по технологии, предоставленной выше.
Помимо этого, часто выходит из строя биметаллический терморегулятор (показа на фото красной стрелкой). Для ремонта нужно всего лишь самому зачистить его контакты до металлического цвета и самостоятельно прогреть паяльником. Терморегулятор должен вести себя следующим образом: при нагревании контакты должны разомкнуть цепь, при остывании снова замкнуть. Если устройство работает не так, попробуйте вручную замкнуть регулятор температуры и подключить обогреватель к сети. Если она рабочий – должен происходить нагрев спирали.
Что делать, если кабельный теплый пол не греет
Хотя не все неисправности удастся устранить самостоятельно, все же большинство поломок поддаются ремонту своими руками.
- Слабо прогревает местами – поломка в большинстве случаев связана с ошибками, допущенными во время монтажа. На равномерность нагрева влияет отсутствие паро и теплоизоляции. Устранить нарушения можно только демонтировав стяжку и выполнив работы по укладке заново.
Механические повреждения – тестер при проверке кабеля на сопротивление должен показывать параметры, указанные в технической документации. Если на экране указывает 0, значит, в контуре наблюдается короткое замыкание, соответственно неправильно подобрано сечение. Знак бесконечности указывает на неплотность соединений муфт. Следует подтянуть все крепления. При обрыве провода потребуется определить холодные зоны, чтобы устранить обрыв без демонтажа всей стяжки. Для этой цели используют два прибора. При полном обрыве провода поможет трассоискатель. Обычные механические повреждения кабеля определяются тепловизором. Ремонт выполняет с помощью соединения кабеля с помощью специальной муфты.
Недостаток мощности в сети можно компенсировать, установив стабилизатор напряжения. Стабилизатор обеспечит достаточной мощностью нагревательный кабель и гарантирует работоспособность системы.
Причины, почему кабельный тёплый пол греет неравномерно, могут быть самими разными. Поэтому, для определения неисправностей лучше всего вызвать специалиста или обратиться к представителям компании производителя системы.
Электрические теплые полы работают практически без нареканий, основными причинами сбоя являются нарушения, связанные с монтажом и неправильными расчетами сечения или мощности кабеля.
Что можно отремонтировать самостоятельно
Когда речь идет о ремонте водяного пола своими руками, то, прежде всего, нужно собраться мыслями и внимательно ознакомиться с конструкцией системы. Грамотное проектирование и фактическая реализация обогрева работает до 50 лет. При этом нельзя исключать скрытые дефекты или внешние факторы, которые могут спровоцировать аварийную ситуацию.
Провести ремонт на случай пробоя теплых водяных полов можно самостоятельно. Признаком протечки служит резкое снижение давления в трубопроводе. И даже в том случае, если произошла совсем незначительная разгерметизация магистрали, последствия могут быть серьезными. Прежде всего, устанавливается место протечки теплого пола.
Если на поверхности пола появились влажные пятки, то установить его не составит особого труда. В противном случае нужно использовать дистанционные индикаторы влаги или тепловизоры. В том месте, где произошло повреждение трубопровода, прибор покажет яркое светлое пятно.
Перед тем как приступить к работе, обязательно перекройте кран подачи воды. Затем обеспечьте доступ к поврежденному участку магистрали, который позволит вырезать часть трубы с пробоиной.
Важно! Свободные концы закройте специальными заглушками, а если их нет под рукой, то используйте для этой цели резиновые перчатки или целлофановый пакет. Это предотвратит проникновение грязи в систему
Чтобы провести ремонт участка теплого водяного пола, нужно приобрести:
- отрезок трубы нужного диаметра;
- фитинги;
- обжимной ключ.
Обратите внимание, что для ремонта трубопровода резьбовые фитинги для замуровывания непригодны. Этот материал ненадежный и может дать утечку

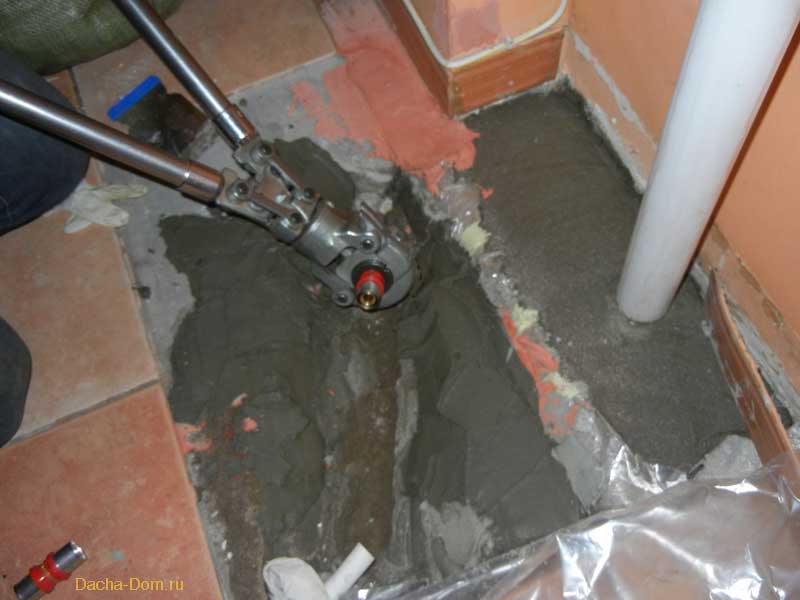

Аккуратно очистите один конец трубы. Развальцуйте его и наденьте фитинг, отпрессовав двойным движением. Аналогичным способом подготовьте к монтажу и второй конец трубы.
Проведите опрессовывание фитинга с другого конца ремонтируемой трубы, отрежьте нужный размер и отпрессуйте соединения. Откройте кран подачи воды и проконтролируйте место утечки. Если все в порядке, залейте новую стяжку.
Таким способом ремонтируется поврежденная трубу системы из металлопластика. Если теплый водяной пол проведен трубами ПВХ, то процедура замены проходит другим способом
Невзирая на прочность материала ПВХ, иногда по своей же неосторожности можно повредить трубу. Например, сверлением
Поврежденную ПВХ трубу надо ремонтировать с использованием специального паяльника и ремонтной муфты. Для проведения ремонтных работ следует сначала сопоставить размеры муфты с размерами трубопровода, а после этого, при помощи паяльника установить.
Провести ремонтные работы водяного пола самостоятельно можно и в случае, если причина неравномерного прогрева – неработающий контур.
Сначала тщательно осматривается распределительный щиток
Особое внимание уделить местам подсоединения контуров. Балансировочный клапан самостоятельно определяет, как и сколько подается воды
Если клапаны нарушены, то их обычно балансируют самостоятельно.
Для этого по очереди откручивают каждый клапан и контролируют насколько стало теплее. Предотвратить такую проблему можно, если изначально установить автоматический контролер, способный собирать информацию о температуре в комнатах и распределять тепло в петлях.
Если полы совсем не нагреваются, то вероятней всего насос вышел из строя. Обнаружить такую поломку легко – насос не жужжит и не вибрирует.
Для начала проверяется подача напряжения на агрегат. А также проконтролировать возможность скопления солей. Часто мелкая неисправность насоса приводит его в негодность. Но исправить все можно обычными профилактическими процедурами. Нужно сначала его снять и попытаться крыльчатку насоса провернуть отверткой. Когда ротор начнет свободно вращаться, попробовать его снова установить и запустить. В большинстве случаев после такого «ремонта» он начинает нормально работать.
Завоздушенность системы часто приводит к тому, что теплый пол перестает нагреваться. Чаще всего такая поломка встречается после полного его отключения, например на лето. При запуске образуются воздушные пробки, которые снижают теплоотдачу. Убрать лишний воздух можно самому, но лучше обратиться за помощью к специалистам.
Самой банальной причиной неравномерного нагрева теплого водяного пола является загроможденность комнаты мебелью. Поэтому, перед его установкой нужно правильно определиться с местами, где вы планируете поставить мебельные гарнитуры. Желательно не класть трубы на местах будущей установки шкафов, громоздких кресел и диванов. Но если это уже произошло, то остается один вариант – отодвинуть мебель и освободить места, где установлен водяной теплый пол.
Теплый пол не греет. Причины неисправности и способы решения. Теплый пол не греет индикатор горит. Теплый пол не греет индикатор горит
Бывает, что после установки или долгого перерыва в работе, теплый пол плохо греет, причин подобной неисправности может быть несколько, так же как и вариантов ее устранения, поэтому рассмотрим возможные версии по порядку.
Наиболее простым и надежным, но в то же время и наиболее затратным способом станет вызов специалистов. Они проведут диагностику теплого пола, выявят причину неисправности и устранят возникшую проблему.
Также возможно провести анализ системы теплого пола самостоятельно. Конечно, все случаи индивидуальны и каждую причину неполадки в работе теплого пола перечислить сложно, но среди них можно выделить самые распространенные:
- Неправильно подобран греющий кабель или недостаточный слой теплоизоляции. Мощность кабеля выбирают исходя их технических условий помещения, где будет установлена обогревательная система. Неверный расчет мощности или площади настила теплого пола, а также тонкий слой теплоизоляции могут стать причиной слабого нагрева теплого пола. Для устранения данной неполадки следует обратиться к специалистам, которые проверят систему и дадут рекомендации по ее устранению. Неверные расчеты являются одной из основных причин, почему плохо греет электрический теплый пол. При покупке данной системы обогрева стоит прислушаться к советам консультантов профильного направления.
- Неправильный монтаж теплого пола. Если при запуске системы через терморегулятор, теплый пол отключается почти сразу после включения, скорее всего, проблема в расположении термодатчика. Часто при монтаже датчик устанавливают примыкая к греющему кабелю или нагревательным матам, либо располагая слишком близко к ним.
- Механические повреждения теплого пола. Повредить греющий кабель возможно во время монтажа, например при заливке стяжки или при установке финишного напольного покрытия. Для определения наличия неисправности кабеля, следует отключить теплый пол от терморегулятора и замерить сопротивление жил. Полученный показатель сравнить с данными, приведенными в инструкции по эксплуатации, отклонение от нормы не должно превышать 5%.
- Технические параметры электросети. Причиной слабого нагрева теплого пола может также стать низкое напряжение в сети дома. Работа теплого пола может быть неэффективной, если был выбран кабель с недостаточным запасом удельной мощности.
- Перебои в работе терморегулятора и датчика теплого пола. Часто причиной холодного теплого пола становится неисправное регулирующее оборудование. Необходимо проверить правильность подключения всех кабелей и работоспособность регулятора.
Большинство «поломок» теплого пола однотипны и Вы сможете выявить их, выполняя определенную последовательность действий. Это займет некоторое время и потребует некоторых дополнительных приборов, но сэкономит Ваш бюджет.
Для поиска неисправности Вам понадобится МУЛЬТИМЕТР.
Сперва стоит исключить самые банальные и простые варианты выхода из строя теплого пола, которые кажутся настолько простыми, что мы не уделяем им должного внимания. Еще раз проверяем наличие напряжения в сети. Если подача электроэнергии осуществляется верно, то на терморегуляторе загорится лампочка или появится значок нагрева на панели индикации. Затем следует проверить настройки температуры системы, которые могли сбиться.
При неисправности терморегулятора напряжение из сети не подается в греющий кабель или нагревательный мат, следовательно, нагрева не происходит. Причин может быть несколько: выход из строя самого терморегулятора, обрыв датчика температуры, выключенный автомат в щитке питания. Чтобы устранить эту неисправность, нам надо измерить омическое сопротивление, для этого понадобится мультиметр.
Если при включении терморегулятора отсутствует индикация или свечение светодиодов, необходимо проверить наличие питания у регулятора. Если же питание есть, но индикатор не срабатывает при включении терморегулятора, то необходимо снять его со стены, вытащив из монтажной коробки для доступа к задней панели устройства. Провода при этом остаю
Почему не греет теплый пол (электрический)?
Когда совсем плохо греет теплый пол электрический, причины могут быть разные, и чтобы их выявить, следует провести диагностику всей системы.
Она происходит в следующей последовательности:
- Первым проверяется наличие напряжения. Если оно есть, то нужно причина не в нем.
- Часто именно датчик становится «виновником» того, что пол холодный. Нужно измерить на нем сопротивление и в случае неисправности просто заменить на новый.
- Терморегулятор так же может выйти из строя, поэтому его так же нужно прозвонить и при необходимости заменить.
- Если при проверке сопротивления в контурах с помощью мультиметра было выявлено его несоответствие заявленным параметрам, то причиной может быть либо короткое замыкание, либо прорыв кабеля.
В том случае, если наружная проверка показала, что и датчик, и напряжение, и терморегулятор в норме, причину следует искать под напольным слоем или стяжкой. Для этого придется демонтировать весь пол, что довольно хлопотно и дорого.
Если же проверка всех элементов теплого пола показала, что они исправны, то, скорее всего, были совершены следующие ошибки при монтаже:
- Неправильный расчет мощности, поэтому система не тянет.
- Теплоизоляция либо выполнена некачественно, либо вообще отсутствует и потери тепла не дают системе разогреться.
- Сам монтаж был произведен некачественно, например, слишком большой шаг при укладке кабеля или стяжка оказалась толще, чем следует, либо термодатчики находятся близко к нагревательному элементу.
В таком случае, систему придется переделывать, и лучше об этих проблемах узнать до укладки напольного покрытия. Если же подойти к выбору и монтажу теплого пола со всей ответственностью, то он будет обогревать и создавать уют в холодные зимние дни на протяжении нескольких десятилетий.
Причин в данной ситуации, может быть несколько:
– слишком толстый слой стяжки, плиточного клея, «пирога» основания пола;
– отсутствие или некачественное утепление;
– пониженное напряжение в электрической сети;
– неправильно расположенный термодатчик пола.
Слой цементно-песчаной стяжки , должен быть в пределах от 30 до 50 мм, в зависимости от шага монтажа греющего кабеля, мощности электропола.
Чем больше высота “пирога” пола – тем больше времени необходимо, на прогрев его до установленной температуры.
Если речь идет о первом запуске, время нагрева, до выбранной температуры может составлять от 30 минут до 24 часов.
Перед тем, как выбрать тот или иной вид электроподогрева пола – проконсультируйтесь со специалистом, предоставив полную информацию:
– о конфигурации помещения;
– толщины стяжки, “пирога” пола;
– материале финишного покрытия;
– использование, в качестве основного или дополнительного источника тепла.
При использовании неправильно подобранной мощности , с учетом вышеуказанных параметров, в лучшем случае – поверхность будет долго нагреваться.
В худшем – не будет нагреваться до установленной температуры.
При недостаточном или некачественном утеплении, тепло потери могут быть настолько велики, что электроподогрев, не сможет поддерживать установленную температуру поверхности.
Соблюдение данного условия особенно важно, если речь идет о проектно холодных помещениях – балконе, лоджии, веранде, кладовке или гараже. При пониженом напряжении в сети – теплый пол может работать на 50-70%, от заводской мощности. При пониженом напряжении в сети – теплый пол может работать на 50-70%, от заводской мощности
При пониженом напряжении в сети – теплый пол может работать на 50-70%, от заводской мощности.
Наиболее часто, эта проблема встречается в новостройках, дачных кооперативах, небольших деревнях.
Часто встречаемая ошибка, при самостоятельном монтаже – н еправильно установленный датчик пола .
Наиболее распространены две ошибки:
– установка датчика, слишком близко к греющему кабелю. В таком случае, повышение отображаемой температуры (при использовании терморегулятора с жидкокристаллическим экраном) будет происходит довольно быстро – терморегулятор будет отключать подачу напряжении. Пол – оставаться холодным или слабо нагретым.
– установка термодатчика, вне зоны нагрева. В такой ситуации, поверхность будет излишне теплой или, даже горячей. Автоматическое выключение подогрева может не происходить.
В обоих случаях, стоит обратиться к специалисту, для устранения неполадки.
Специалисты нашего магазина помогут подобрать оптимальный вариант, согласно конфигурации помещения и ваших пожеланий.
В данной статье мы рассмотрим время нагрева теплых полов
Недостаточный нагрев водяных полов
Здесь главной причиной нестабильной работы являются недочеты, допущенные в процессе монтажа. Низкая производительность может быть связана с некорректным использованием водяного насоса, малой мощностью котла.
Распространенные ситуации:
- если наблюдается неоднородный или недостаточный нагрев, следует удостовериться в работоспособности котла. Нужно убедиться, что на распределительном щите открыты краны, тумблеры должны быть повернуты вдоль труб;
- циркуляционный насос в активном состоянии слегка шумит, вибрирует. Если при осмотре выявлено, что с питанием все в порядке, а пол не нагревается, значит, возникли проблемы с насосом – он нуждается в ремонте или замене;
- причиной сбоя в работе системы может стать проникновение воздуха в трубы. Избавить от этой проблемы могут лишь специалисты;
- котел с недостаточной производительностью не способен полноценно обслуживать теплые водяные полы, при выборе нагревающей емкости следует оставлять запас мощности или ограничить отопление в неиспользуемых комнатах.
Если чувствуется, что на отдельных участках поверхность прогревается сильнее, значит, был неправильно заложен пароизоляционный слой. Придется вскрыть конструкцию и переделать, иначе велик риск возникновения сырости и плесени.

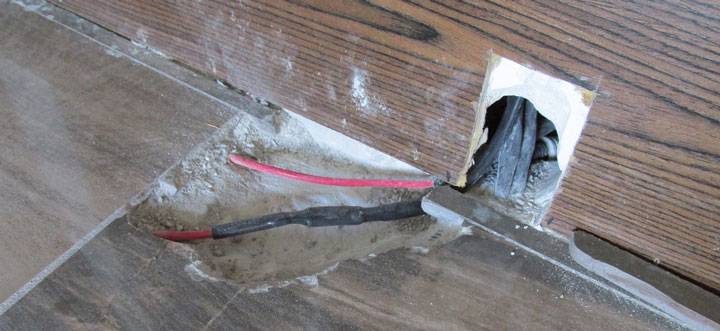

Обрыв жилы греющего кабеля
Ну и еще одна распространенная ситуация – обрыв жилы. Это одна из самых неприятных аварий. Кабель прожечь невозможно, замыкания никакого нет и даже тепловизор здесь бесполезен.
Чаще всего такое повреждение происходит в муфтах – начальной, соединительной или концевой.
Там нагревательные жилки очень тонкие, и нередко именно в этом месте, почему-то умудряются сделать поворот трассы.
При явном обрыве и мультиметр и мегаомметр покажут сопротивление между жил близкое к бесконечности. Но если какой-то неустойчивый контакт все еще остался, то тестер может показать вполне хорошие данные, например 200-300 Ом.
Вот только при включении под напряжение 220В никакого полноценного нагрева не будет, а рабочий ток составит максимум несколько миллиампер, вместо положенной нагрузки в несколько Ампер.
Кабель в итоге будет прогреваться еле-еле, и ни о каком нормальном отоплении естественно речи уже быть не может.
Зачастую даже прожиг здесь бесполезен. И все что остается – это разобрать самые подозрительные места, в первую очередь те плитки, под которыми установлены муфты.
Теоретически можно попробовать применить методы поиска проводки под штукатуркой.
В соединительных муфтах кабель не будет полностью экранирован. И подав на жилу напряжение, можно попытаться засечь сигнал, там где пропадает фаза, т.е. как раз в месте обрыва. Но очень многое будет зависеть от глубины залегания и специфики повреждения.
Неисправности датчика
Датчик работает в комплекте с терморегулятором, измеряет температуру теплого пола. Если нагрев пола быстро отключается или же наблюдается сильный перегрев, то надо проверить датчик.
Визуальный предварительный осмотр датчика может выявить наличие:
- подгоревших контактов;
- отсутствия питания системы.
Также можно определить показатель уровня напряжения на определенном участке цепи. Датчик – это резистор, обладающий собственным сопротивлением. Показатели, полученные при проверке с мультиметром, могут обеспечить ценной информацией о поломке.
С их помощью можно определить, какой из элементов датчика (реле и конденсатор) вышел из строя или неточность соединений.
Диагностику с прибором проводят после осмотра. Для этого надо отключить терморегулятор, снять панель с лицевой стороны, потом установочный блок. Соединяют обе клеммы с напряжением 220 Вт с термостатом.
В документе к термостату указывается показатель сопротивления устройства, обычно оно бывает от 5 кОм до 120 кОм, которое зависит от температуры тела датчика. Когда 5 ⁰C, значение его будет около 22 кОм, а при 40 ⁰C – 6 кОм.
Мультиметр ставят на режим омметра. Если показатели совпадают с заявленными производителем, то датчик исправный.
Следовательно, самостоятельная проверка теплого пола возможна с помощью мультиметра.
В хозяйстве, где теплые полы, хозяину надо иметь прибор для проверки работоспособности датчика и терморегулятора с нагревающими кабелями.
Современные терморегуляторы оснащены сенсорными дисплеями, они способны самостоятельно показывать поломку датчика.
Пример ремонта терморегулятора с обгоревшими контактами
Перестал греть теплый пол. Подключение нагревательных элементов непосредственно к сети 220 В показало, что они исправны, пол стал теплым.
Следовательно, неисправность скрыта в терморегуляторе. Дополнительным признаком неисправности терморегулятора было заклинивание движка выключателя. Пришлось заняться его ремонтом.
Чтобы разобрать терморегулятор EASTEC RTC70.26 нужно снять ручку установки температуры, поддев ее лезвием плоской отвертки, отвинтить один саморез и снять лицевую панель.
Внешний осмотр печатной платы и клемм сразу позволил определить причину поломки. При установке терморегулятора после монтажа теплого пола сетевые провода были недостаточно зажаты винтами в отверстиях клемм.
В результате из-за большого сопротивления в месте контактов стало выделяться дополнительное тепло, что и привело к обгоранию проводов и контактов. Припой в месте пайки выводов сетевых клемм из-за сильного нагрева окислился и потемнел.
Для определения причины отказа выключателя пришлось его разобрать. Для этого лезвием ножа были по очереди отведены в сторону боковые стенки корпуса выключателя, как показано на фотографии.
Осмотр внутренностей выключателя не выявил неисправности. Контакты не были окислены, пластмасса не деформирована.
Причина отказа выключателя оказалась в деформации от нагрева пластмассовой трубки, удерживающей подпружиненный толкатель подвижного контакта. В выключателе было задействовано только размыкание одного провода. Клавиша была симметричной, и поэтому удалось выключатель отремонтировать, установив толкатель в уцелевшую трубку.
Окисленные отверстия клемм были зачищены до блеска с помощью круглого надфиля. Места припайки клемм к печатной плате были пропаяны припоем.
Еще в терморегуляторе оказалась треснутой планка крепления его в коробке. Владелец пытался детали склеить суперклеем, но трещина появилась снова.
Самым надежным способом соединения треснувшей пластмассы является ее армирование металлической проволокой. Для этого из канцелярской скрепки была выгнута фигура, показанная на фотографии.
Далее с помощью электрического паяльника проволока была вплавлена в тело пластмассы. Теперь терморегулятор будет держаться надежно.
Проверка терморегулятора EASTEC RTC70 после ремонта
Осталось проверить работоспособность терморегулятора под нагрузкой. На корпусе его обычно всегда есть электрическая схема подключения.
На схеме видно, что к 1 и 2 контактам подключается питающее напряжение сети. Фазный провод L нужно подключить к 1 выводу, нулевой провод N – ко второму выводу. Для работы терморегулятора не имеет значения, к какому контакту подключен фазный провод, а к какому нулевой. Но с точки зрения техники безопасности – это указание нужно соблюдать.
К 3 и 4 контактам подключается нагрузка (нагревающий элемент теплого пола), а к 6 и 7 – датчик температуры в виде терморезистора. В данной модели термостата его номинал обозначен величиной 10 кОм, что позволяет проверить работоспособность терморегулятора при отсутствии терморезистора.

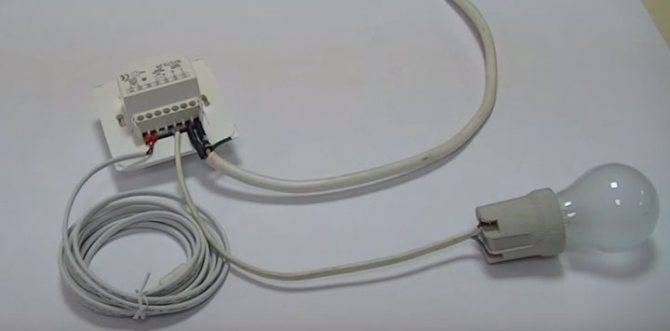

Для проверки терморегулятора в лабораторных условиях нужно, как показано на фотографии, подключить его к внешним цепям. Подать на него питающее напряжение, подключить нагрузку (подойдет любая лампочка, рассчитанная на напряжение 220 В), и постоянный резистор номиналом 10 кОм.
У меня под рукой не оказалось нужного, поэтому использовал 2 резистора номиналом по 5,1 кОм, соединив их последовательно. Кстати, таким способом можно производить проверку исправности терморезистора без приборов, непосредственно в схеме смонтированного теплого пола.
Ручка регулятора температуры устанавливается в положение меньше 25°С и на терморегулятор подается с помощью шнура с вилкой питающее напряжение. Лампочка светиться не должна.
Далее ручкой устанавливается температура более 25°С, лампочка должна засветиться. При последующей установке менее 25°С должна погаснуть. Если все происходит так, значит, терморегулятор отремонтирован, и можно его снова установить в систему нагрева теплого пола.
Если под рукой не оказалось, что подключить к клеммам нагрузки, то можно и не подключать. Об исправной работе терморегулятора можно будет судить по изменению цвета свечения индикаторного светодиода с красного на зеленый. Но такой способ не позволяет проверить в полной мере исправность силовых цепей.
Пол «пробивает» электричеством
Основная причина – плохая изоляция соединений питающего провода и токоведущих полос. Необходим осмотр всех клемм и соединений.
Нарушение изоляции питающего провода – проблема может возникнуть при длительной эксплуатации теплого пола при неправильном монтаже соединительных проводов (особенно если их смонтировали внахлест).
В помещении большая влажность – например, произошла утечка воды или влага каким-то образом попала под финишное покрытие на теплый пол. Места соединений пленочного пола и питающего провода в этом случае – «слабое» место, которое в первую очередь необходимо проверить.
