Как выбрать терморегулятор для радиаторов отопления

Особенности установки термостата

Вы должны указать его местоположение перед установкой устройства. Работа термостата зависит от многих факторов. Например, температурный режим за пределами помещения, циркуляция воздуха в здании. Наличие прямых солнечных лучей также важно. Иностранные (холодные) источники тепла в квартире также включены. Это связано с тем, что нагретый воздух накапливается выше: разница температур на нижнем и верхнем уровне помещения будет значительной. Установлено горизонтально трубное оборудование возле входа в отопительные приборы. В городских квартирах сначала необходимо установить термостат там, где колебания температуры наиболее заметны. Это могут быть: комната, подверженная воздействию прямых солнечных лучей, кухня

Это связано с тем, что нагретый воздух накапливается выше: разница температур на нижнем и верхнем уровне помещения будет значительной. Установлено горизонтально трубное оборудование возле входа в отопительные приборы. В городских квартирах сначала необходимо установить термостат там, где колебания температуры наиболее заметны. Это могут быть: комната, подверженная воздействию прямых солнечных лучей, кухня.

Установка термостата на радиатор осуществляется по определенному алгоритму:

Как видите, установить регулятор на радиатор просто. Однако, если после подключения термостатического устройства вам потребуется заменить схему подключения нагревателя. Для этого, чтобы состыковать прямую и обратную линейную конструкцию, необходимо установить обходной джампер. Этот элемент обеспечивает циркуляцию охлаждающей жидкости, если необходимо отключить нагрев через регулятор температуры.

Вы должны удалить устройство, чтобы завершить схему. Вы должны сначала закрыть клапаны. Если система двухтрубная, можно контролировать подачу воды в радиатор. Но в этом случае необходимо разместить термостат радиатора на линии верхней подводки.

Поэтому можно сделать вывод, что сегодня для установки комнатной температуры используются специальные электроды и термостаты. Первые используются, когда необходимо увеличить тепловую мощность радиаторов, а вторые — для понижения температуры и унификации отопления. Терморегуляторы можно купить в любом магазине по доступной цене.   Установить их легко и довольно реалистично, чтобы сделать установку самостоятельно.

Радиаторный термостат отопителя подходит для помещений, где необходимо понизить температуру. Чаще всего это квартира на верхних этажах жилых домов, где расположена самая высокая кабельная сеть. При установке контрольного устройства на радиатор требуемая температура будет задаваться с небольшой ошибкой. Прежде чем купить подобное устройство, вам нужно больше узнать о его типах, способах установки и настройки. Об этом и поговорим в этом обзоре.

Такое устройство повышает эффективность системы отопления.

Конструкция контроллера отопления на аккумуляторе включает в себя следующие элементы:

  • клапан или клапан;
  • термостатический механизм.

Термостат или термоклапан — это стандартный закрытый клапан с регулирующим механизмом. Конус считается запирающим элементом, который при перемещении изменяет количество. Термоголовка, состоящая из цилиндра с тепловым элементом, способствует движению конуса. Цилиндр называется сильфон, а в качестве тепловых компонентов используется специальная жидкость или газ. При нагревании этот компонент увеличивается в объеме и затягивает цилиндр, который перемещает коническую часть. Конус блокирует поток охлаждающей жидкости, и композиция охлаждается. В то же время сильфоны становятся меньше. Затем конус поднимается, и жидкость перемещается к батарее и способствует нагреву термоголовки устройства. Эта техника позволяет поддерживать желаемую температуру.

Правила установки регулировочного крана

Как уже говорилось выше, наибольшая эффективность достигается при горизонтальной установке термокрана на радиатор.

Термоголовка устанавливается по особым правилам, согласно которым регулировка необходима только мощным радиаторам. Поэтому не следует оснащать этим устройством каждую батарею, находящуюся в жилом помещении. Наибольшей эффективности можно добиться, если установить терморегулятор на самый мощный нагревательный элемент из всех имеющихся в комнате.

Не рекомендуется устанавливать кран с термоголовкой для радиатора на чугунные батареи отопления, это не даст желаемого эффекта. Причиной всему инертность батарей из чугуна, в результате чего наблюдается большая задержка регулировки. Следовательно, установка термоголовки в этом случае теряет смысл.

Оптимальный вариант – установка клапана на подающую трубу в процессе подключения батареи к системе. В противном случае необходимо осуществить врезку устройства в готовую систему. Для этой цели проводят демонтаж отдельных элементов отопительной цепи и разрезают трубы, предварительно перекрывая кран. Врезку в металлические трубы сделать достаточно проблематично, поэтому необходимо изучить инструкцию, как установить термоголовку на радиатор отопления.

Завершив монтаж термостата, необходимо зафиксировать термоголовку. Этот процесс не представляет особой сложности и заключается в следующем:

  • На корпусе обоих элементов имеются соответствующие метки, которые необходимо совместить.
  • Для фиксации термоголовки нужно слегка нажать на устройство.
  • О правильном положении и установке на место подскажет глухой щелчок.

Антивандальные терморегуляторы установить сложнее. В этом случае для решения проблемы, как установить термоголовку на радиатор, необходимо наличие шестигранного ключа размером 2 мм.

Работа протекает в следующем порядке:

  • С помощью дюбелей к стене крепят пластину.
  • На пластине закрепляют корпус устройства.
  • Посредством хомутов на стене фиксируют капиллярную трубку.
  • Устанавливают вентиль с термоголовкой для радиаторов, совмещая метки, и прижимают ее к основному корпусу.
  • Закручивают фиксирующий болт с помощью шестигранного ключа.

С помощью терморегуляторов можно не только регулировать температуру, ограничительные штифты на задней стенке. Устройства позволяют установить наименьшее и наибольшее значение. При этом за установленные пределы, колесико уже не повернется

Выбор оптимального варианта терморегулирующей головки для радиатора не представляет особой сложности. Главное условие – вариант должен соответствовать отопительной системе независимо от того, находится она на стадии проектирования или уже представлена в собранном виде. Кроме того следует учитывать особенности установки каждого вида терморегуляторов. По мнению мастеров с многолетним опытом получить максимальную выгоду и экономию позволяют программируемые устройства.

Виды терморегуляторов для отопления

Термостат, а именно так правильно называется терморегулятор, — относительно небольшое, но сложное устройство. Он доступен в нескольких формах: помимо классической, вы можете выбирать между цифровым или беспроводным. Покупая терморегулятор, необходимо ориентироваться на несколько основных параметров.

К ним относятся, в частности, управление, тип датчика, расположение на стене, а также следует обратить внимание на его соединение с котлом или другим источником тепла.

  • Терморегулятор должен быть расположен в месте, где воздух циркулирует естественным образом, поэтому не рекомендуется размещать его рядом с окнами или кондиционером.
  • В идеале он должен быть установлен на высоте 1,5 метра от пола. На такой высоте им будет легко управлять, а в случае с дисплеем вся необходимая информация будет у вас перед глазами.

Вблизи не должно быть приборов, выделяющих тепло. Терморегулятор нельзя размещать в местах, где на него будут попадать солнечные лучи. Поэтому для его размещения подходит свободная стена без мебели.

Большинство термостатов работают от батареек, но некоторым требуется источник питания. В этом случае также необходимо обеспечить прокладку кабеля или розетку поблизости.

3 Способы увеличения теплоотдачи

Если домовладельцу необходимо увеличить теплоотдачу системы обогрева, то нужно будет поменять старые неэффективные радиаторы на новые установки или же выполнить соответствующее обслуживание батареи.

Для увеличения теплоотдачи рекомендуется выполнить следующее:

  • Проверяют трубы и фильтры на предмет засорения. Такая работа выполняется летом, что позволяет провести сервис без отключения от обогрева всего стояка.
  • При автономном обогреве можно увеличить температуру теплоносителя. Однако в квартирах при централизованном отоплении сделать это будет невозможно.
  • Изменение типа подключения батарей также может положительно сказаться на их эффективности. Например, боковой способ монтажа радиаторов уменьшает мощность обогрева на 25%.
  • Имеется возможность установки дополнительных батарей или же увеличения количества секций. Такая работа выполняется исключительно после согласования с коммунальными службами.

Как установить терморегулятор на батарею

Первая рекомендация – не ставить термоголовки на все нагреватели в пределах видимости. Здесь правило следующее: регулированию должны подвергаться радиаторы, чья суммарная мощность составляет 50% и более от всех, находящихся в одной комнате. Например, когда в помещении имеется 2 отопителя, то термостатом должна быть оснащена 1 батарея, чья мощность больше.

Совет. Если в качестве отопительных приборов применены чугунные радиаторы, то поддержание микроклимата с помощью термостатических клапанов будет неэффективным. Дело в том, что работа чугунных батарей очень инерционна, после перекрытия потока теплоносителя они еще долго излучают тепло и наоборот, долго разгоняются. Монтаж клапанов не имеет смысла, вы только напрасно потратите свое время и средства.

Первую часть устройства – клапан – рекомендуется монтировать на подводящий подающий трубопровод в момент подключения радиатора к отопительной системе. В случае когда его требуется врезать в собранную систему, то подводку подачи придется демонтировать. Это доставит некоторые сложности, если подключение выполнено стальными трубами, понадобится инструмент для резки труб и нарезания резьбы.

После того как термостат на батарею отопления установлен, термоголовка монтируется без всякого инструмента. Достаточно просто совместить метки на корпусах и плавным нажатием зафиксировать головку в гнезде. Сигналом послужит щелчок фиксирующего механизма.

Немного сложнее устанавливать антивандальный терморегулятор, для этого понадобится шестигранный ключ размером 2 мм. Совместив требуемые метки, как показано на схеме, нужно прижать термоголовку, а шестигранником закрутить фиксирующий болт, находящийся сбоку.

Монтаж выносного датчика и регулятора осуществляется на свободном от деталей интерьера и мебели участке стены, разместив их на высоте 1.2—1.6 м от пола, как показано на схеме:

Сначала дюбелями к стене прикрепляется монтажная пластина, а потом на нее простым нажатием защелкивается корпус. Капиллярная трубка закрепляется к стене пластмассовыми хомутиками, как правило, они идут в комплекте с изделием.

Помимо штатной регулировки температуры в головках предусмотрена настройка терморегулятора на максимальный и минимальный пределы, дальше которых поворот колеса станет невозможным. Для этого предусмотрены ограничительные штифты, находящиеся в задней части изделия. Нужно вытащить один из них и после отладки системы вставить в отверстие под соответствующей меткой:

Назначение и конструкция термоголовки для радиаторов отопления

Главная задача термостатической головки — поддержание температуры воздуха в отапливаемом помещении в соответствии с заданными настройками.

В зависимости от возможностей конкретной модели, в комнате устанавливается фиксированный либо динамический температурный фон.

Для этого класса устройств характерна высокая точность регулировки — для моделей среднего ценового сегмента погрешность не превышает 1°C. Кроме поддержания комфортной температуры, использование подобных устройств также способствует более экономному расходу энергии за счёт оптимизации циркуляции теплоносителя в отопительной системе.

Важно! В зависимости от режима эксплуатации, средний объем сэкономленной энергии при использовании термоголовок варьируется в пределе от 10 до 20%

Устройство

Основные элементы конструкции термостатической головки:

  • пластиковый корпус;
  • сильфон;
  • шток, толкатель и возвратная пружина;
  • стопорный элемент;
  • уплотнительные элементы;
  • крепёжные элементы.

Термостатический клапан

Большинство моделей термоголовок комплектуются клапанами, основная задача которых заключается в регулировании диаметра впускного канала радиатора. Термостатические клапаны монтируются на прямом либо угловом участке отопительного контура.

Фото 1. Термоголовка с термостатическим клапаном. Именно клапанное устройство регулирует количество впускаемого теплоносителя в радиатор.

Снятие термоголовки с клапана по окончании отопительного сезона позволяет решить данную проблему и значительно продлить срок эффективной эксплуатации устройства.

Внимание! При длительном бездействии либо продолжительном функционировании в одном режиме, в значительной степени повышается риск «прикипания» подвижных элементов термостатической головки

Принцип работы

Сильфон термоголовки, заполненный веществом с высоким коэффициентом теплового расширения (обычно — этилацетатом, толуолом или воском), реагирует на изменения температурного фона в комнате. Пользователь устанавливает желаемое значение температуры в помещении.

При повышении этого показателя, наполнитель сильфона приводит в движение шток, сокращающий диаметр проходного канала термостатического клапана. Уменьшается пропускная способность радиатора и температура понижается в соответствии с заданными параметрами.

Фото 2. Строение термостатической головки для радиаторов. Стрелками указаны составные части прибора.

При понижении температуры ниже заданного значения, наполнитель сильфона уменьшается в объёме и происходит процесс, обратный вышеописанному. Циркуляция теплоносителя усиливается и температура в помещении повышается до желаемого значения.

Важно! Установка термоголовок на чугунные радиаторы малоэффективна, поскольку остывание и нагрев чугуна занимает длительное время, особенно по сравнению с алюминиевыми, стальными и биметаллическими радиаторами

Разновидности

Классификация термоголовок осуществляется по нескольким признакам:

  • совместимость с термостатическими клапанами определённого стандарта;
  • способ регулирования температуры.

Для чего нужен терморегулятор для радиатора отопления?

Установка регулирующих элементов на радиаторы необходима не только для поддержания комфортной температуры, но и для обеспечения безопасности и удобства. Ведь таким образом, становится возможно отключение батареи от общего стояка (например, при появлении протечки или во время ремонта).

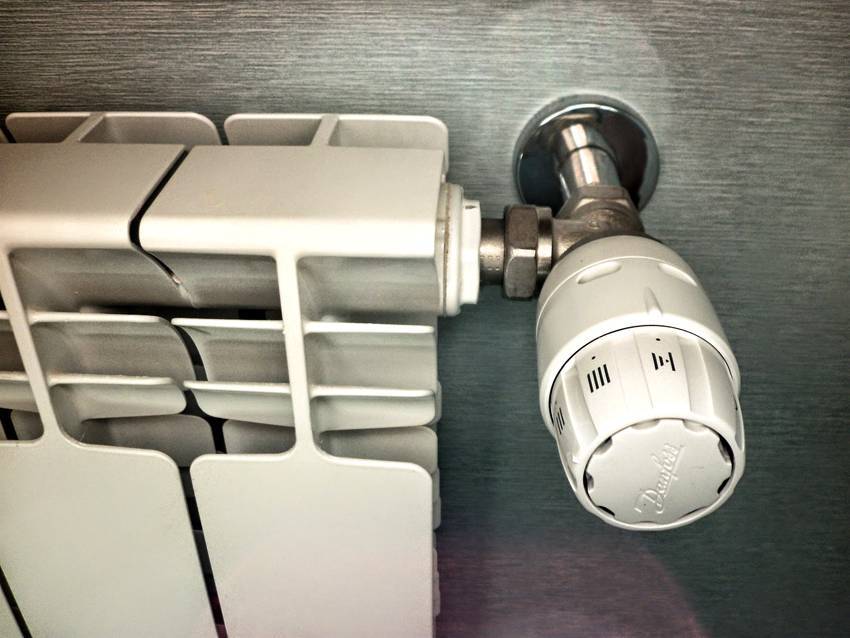

Регулятор Danfoss

Существует три вида регулирующих элементов:

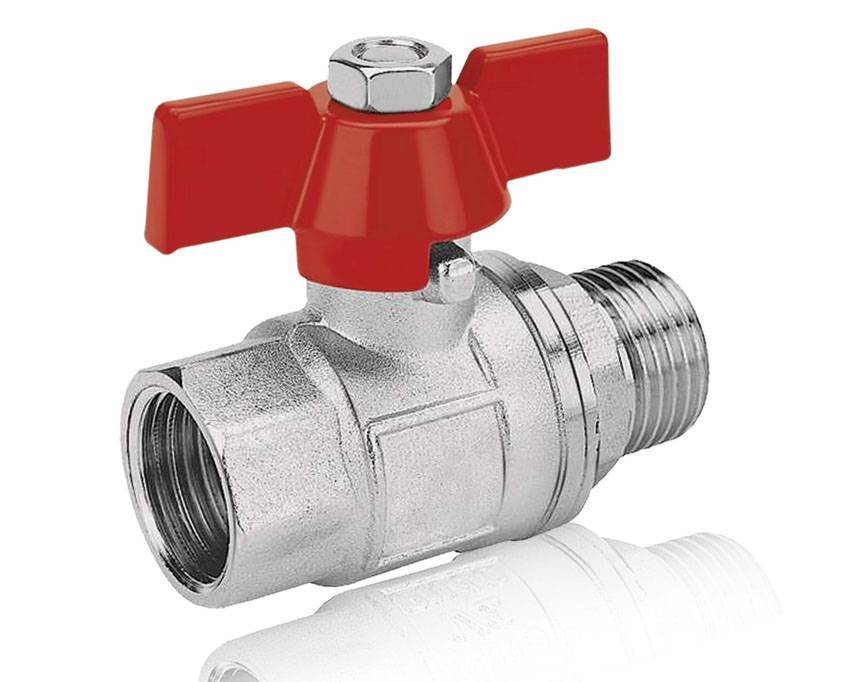

Шаровый кран.

Шаровый кран

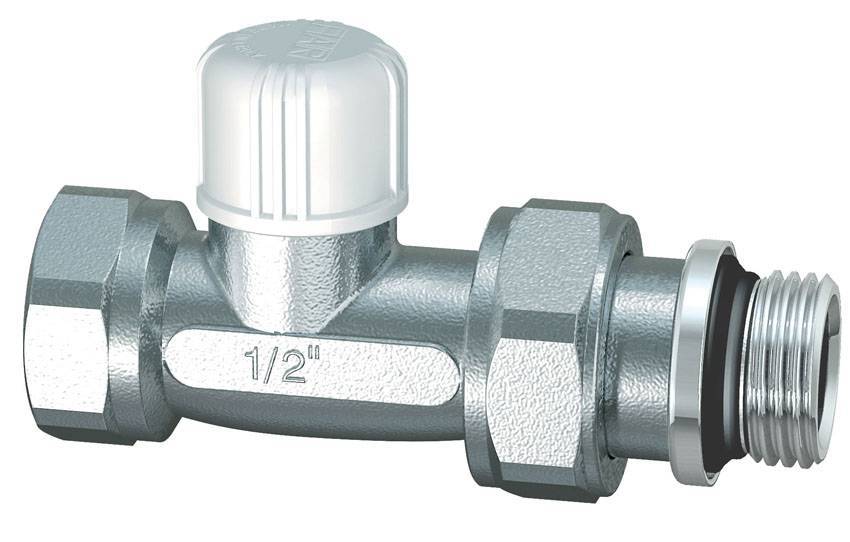

Вентиль.

Вентиль для радиатора

Терморегулятор.

Электронный терморегулятор

Шаровый кран способен лишь полностью перекрыть доступ горячей воды в радиатор (при частичном закрытии он быстро изнашивается и ломается), поэтому полезен только для аварийных ситуаций. Вентилем можно регулировать количество подаваемого теплоносителя, однако в нем не предусмотрены датчики, отчего пользоваться им не совсем удобно. Терморегулятор с термостатом точно регулирует подачу воды, благодаря чему может решить сразу две проблемы:

Поддержание комфортных условий в каждой комнате за счет отдельного регулирования каждого радиатора (особенно важно при ориентации комнат на разные стороны света).
Сокращение коммунальных платежей (исключится оплата излишнего тепла).

Особенности термоклапана

Ранее упоминалось, что он является универсальным, то есть на него можно устанавливать любой вид термоголовки. Однако, несмотря на это, он имеет две разновидности. Они зависят от того, в какой системе отопления должен использоваться кран. однотрубной или двухтрубной.

Разновидностями термоклапана не стоит пренебрегать, ведь, установив в однотрубную систему кран для двухтрубной. радиатор будет плохо прогреваться. Причиной этого является то, что запорная арматура для 2-трубной системы имеет высокое гидравлическое сопротивление. Фактически оно вдвое больше такого показателя вентилей для 1-трубной системы. Чтобы достичь такого сопротивления, производители делают малое проходное сечение. Оно же позволяет уменьшить давление на вентили и сбалансировать давление в системе. Из-за этого при условии низкого давления (характерно для 1-трубной системы) через кран поступает мало теплоносителя.

Для 1-трубных систем подходят те вентили, проходная способность которых равна или превышает 3.

Монтируют электронный терморегулятор на батарею весьма просто. Для этого выполняют следующие действия:

  1. Перекрывают стояк и спускают воду.
  2. У радиатора отрезают кусок трубы. Его длина должна соответствовать длине термостатического вентиля. По сути дела трубу перерезают в одном месте.
  3. Демонтируют часть трубы, которая осталась в радиаторе. Эти шаги не выполняют, если система отопления только создается или стоит кран с такими размерами, как и у нужного вентиля.
  4. Откручивают от термовентиля штуцер с американкой.
  5. Штуцер фиксируют в радиаторе, а основание крана на трубе.
  6. Прикладывают кран до штуцера в радиаторе и затягивают американку. Вентиль должен находиться так, чтобы шток «смотрел» в сторону.
  7. Фиксируют электронную или механическую термоголовку.

Особенности установки являются такими:

  • термостат обычно ставят на вводную трубу. При этом стрелка на нем должна совпадать с направлением движения теплоносителя;
  • электронное устройство всегда должно находиться в горизонтальном положении. Запрещается размещение термоголовки над трубой. Это потому, что тепло от трубы будет нагревать цилиндр и вызывать ненужное перекрытие радиатора. Следствие — холодное помещение;
  • большинство электронных и механических регуляторов настроены для монтажа на высоте 40-60 см. Если же разместить их на высоте 10-15 см (нижнее подключение батареи), то в помещении будет слишком тепло. Решить проблему с нижним подключением можно благодаря перенастройке терморегулятора, использованию выносного датчика или покупкой специально предназначенного регулятора;
  • если система отопления является однотрубной, то вводную и выводную трубу правильно соединять дополнительной трубой. То есть надо создавать байпас.

Счетчик тепла на батарею Какой обогреватель можно приобрести для дома Регулятор температуры для твердотопливного котла Регулировка тепла в батареях отопления

Выбор терморегулятора

Термостатические регуляторы для батарей отопления различаются конструкцией термочувствительного элемента и способом подачи сигнала на управляющую часть.

Сегодня на рынке сантехнического оборудования можно увидеть термостаты двух типов. Они управляются датчиками, которые реагируют на температуру:

  • теплоносителя;
  • воздуха внутри помещения.

Приборы первого типа относятся к категории морально устаревшего оборудования, поэтому сегодня применяются только в качестве бюджетного решения проблемы. Современные термостаты, реагирующие на температуру воздуха, имеют выносной датчик, который устанавливают на расстоянии от радиатора. Это позволяет исключить влияние прибора на точность регулировки.

Термостаты с электронным управлением обеспечивают точность регулировки до десятых долей градуса

В зависимости от внутреннего устройства терморегуляторы делятся на:

  • приборы прямого действия. В конструкцию простейшего термостата входит запорное устройство и сильфон, наполненный твёрдым, жидким или газообразным веществом. Вследствие температурного расширения рабочее тело толкает шток клапана, таким образом перекрывая поток теплоносителя;
  • устройства с электрическим управлением. В таких терморегуляторах сигнал исполнительному механизму подаётся от выносного датчика, установленного в помещении.

Благодаря электронному типу управления высокотехнологичные термостаты оснащаются реле времени, функцией день/ночь, программатором

При возможности стоит обратить внимание именно на такие модели. Они комфортны в настройке и эффективны в работе

Кроме того, их использование позволяет экономить энергоресурсы.

Основную работу по изменению потока теплоносителя выполняет клапан термостата, выбор которого зависит от типа отопительной системы и размера присоединительного патрубка.

Терморегулятор с клапаном повышенной пропускной способности типа RTD-G для однотрубных отопительных систем

Для однотрубных отопительных систем следует выбирать клапаны RTD-G. Такие же приборы рекомендуется устанавливать в случае естественной циркуляции теплоносителя.

Для нормального функционирования однотрубной отопительной системы на каждом радиаторе с термостатом необходимо оборудовать байпас, через который будет осуществляться циркуляция жидкости при закрытом клапане.

В схемах, предусматривающих применение циркуляционных насосов, а также в двухтрубных отопительных системах специалисты рекомендуют устанавливать термостаты с клапанами, маркированными как RTD-N. Запорный механизм этого прибора позволяет к горячему теплоносителя подмешивать охлаждённую жидкость из обратной магистрали. Это способствует уменьшению дискретности регулировки и повышению эффективности работы прибора.

Термостат с клапаном типа RTD-N, предназначенный для двухтрубных систем отопления

Виды и особенности

Конструкционно выделяют термостаты механические, электромагнитные и электронные.

Хитрый счетчик, сберегающий электроэнергиюОкупается за 2 месяца!

Термочувствительный элемент такого регулятора располагается в головке с размеченной рукояткой. Шкала позволяет выставлять разные режимы работы на обогрев, которые потом автоматически будет поддерживать термостат.Каждому положению рукоятки соответствует определенный уровень давления термочувствительного тела на перекрывающий шток и встречного сопротивления потока в системе. Когда условия в комнате меняются, рабочая среда в головке сжимается или расширяется, смещая шток и тем самым изменяя поток теплоносителя, поступающего в радиатор.

В зависимости от рабочего тела различают термоголовки трех типов:

  • Твердые – содержат теплочувствительные вещества, такие как парафин, озокерит или стеарин. Применение их считается малоэффективным, поскольку скорость срабатывания отопления составляет около 30-40 мин, но в надежности таким приборам отказать нельзя.
  • Жидкостные – в их головках работают спирты или масло. Такие регуляторы отличаются быстрым срабатыванием при изменении характеристик системы отопления. А вот на внешние факторы откликаются только через 20-25 мин.
  • Газонаполненные – считаются более «правильными», поскольку в первую очередь реагируют на перепад температур воздуха в комнате. Происходит это уже в течение 8-10 минут.

На работу механических регуляторов влияет направленный солнечный свет, сквозняк из окна или другие источники обогрева, воздействующие на термостат. В результате он может неправильно истолковать изменение условий в помещении.

Этот вид терморегуляторов ничем не отличается от механических устройств. Только вместо расширяющегося рабочего тела в его головке устанавливается биметаллическое электромагнитное реле. Полоски с различными показателями теплового расширения по-своему реагируют на изменение температуры окружающей среды и воздействуют на перекрывающий клапан.

3. Электронный термостат.

В этой группе приборов существует собственная классификация, разделяющая терморегуляторы на два традиционных вида: аналоговые и цифровые. Последние, в свою очередь, могут быть:

  • С открытой логикой – чаще всего применяются на промышленных объектах в качестве центральных регуляторов. Очень сложные, многофункциональные и «умные» системы, которые сами в состоянии выбрать оптимальный режим работы.
  • С закрытой логикой – наиболее распространенные в быту электронные приборы, функционирующие от батареек.

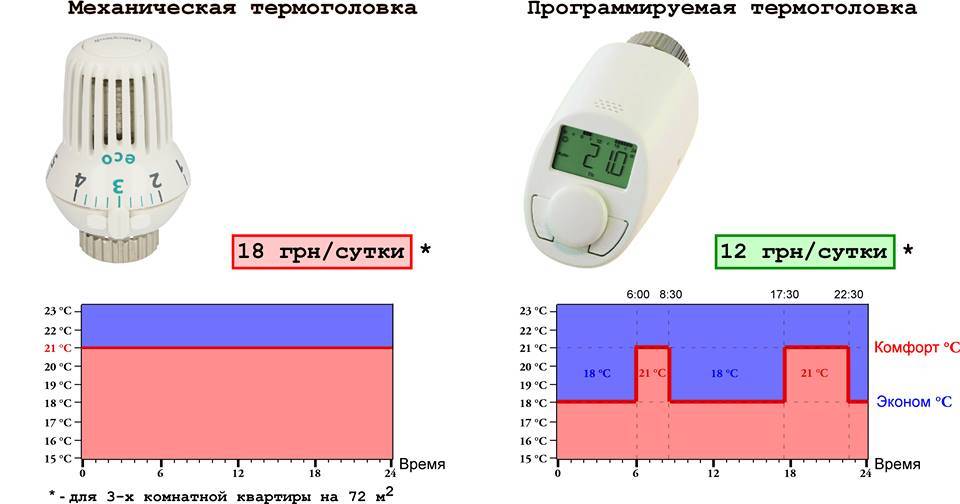

Принцип действия программируемых термостатов для радиаторов очень похож на уже рассмотренные в этом обзоре механические головки: тот же шток, открывающий и закрывающий клапан, та же чувствительность к температуре окружающего воздуха. Но за все это уже отвечает микропроцессор, который считывает замеры датчика и пересылает команду на сервопривод. Естественно, цена на такие «умные» приборы гораздо выше.

  • схему подключения и тип радиаторов;
  • их удаленность от нагревательного котла;
  • качество теплоносителя;
  • особенности эксплуатации помещения;
  • климатические условия в регионе.

Механический терморегулятор для радиатора отопления также отдельно подбирается для одно- и двухтрубных конструкций отопительных систем, поскольку давление на перекрывающий клапан в них будет разным. Для первого вида контуров обогрева обязательным элементом является байпас, для второго уже следует правильно выбрать сам термостат. Он должен оснащаться клапаном с более высоким гидравлическим сопротивлением от 0,1 до 0,3 бар.

Сантехники: Вы будете платить за воду до 50% МЕНЬШЕ, с этой насадкой на кран

Для однотрубных схем отопления нужны приборы, в которых клапан обладает минимальным гидросопротивлением и, соответственно, хорошей пропускной способностью. Компания Danfos и вовсе предложила в таких контурах использовать отдельный вид термостатов RTD-G. Они не изменяют характеристики потока в общей ветке, а воздействуют на конкретный радиатор. Подобные устройства также можно выбрать для двухтрубных систем естественной циркуляции.

В случае, когда отопление смонтировано по двухтрубной схеме в комплекте с насосом, клапан должен иметь возможность контроля его пропускной способности (например, у Danfoss это серии N, K и KW).

Термостатические головки

Термостатические элементы на терморегуляторы отопления есть трех типов — ручные, механические и электронные. Все они выполняют одни и те же функции, но по-разному, предоставляют разный уровень комфорта, имеют разные возможности.

Ручные термостатические головки работают как обычный кран — поворачиваете регулятор в ту или другую сторону, пропуская большее или меньшее количество теплоносителя. Самые дешевые и самые надежные, но не самые удобные устройства. Чтобы изменить теплоотдачу надо вручную крутить вентиль.

Ручная термоголовка — самый простой и надежный вариант

Данные устройства совсем недороги, их можно поставить на входе и на выходе радиатора отопления вместо шаровых кранов. Регулировать можно будет любым из них.

Механические

Более сложное устройство, которое поддерживает заданную температуру в автоматическом режиме. Основа термостатической головки этого типа — сильфон. Это небольшой эластичный цилиндр, который заполнен температурным агентом. Температурный агент — это газ или жидкость, которые имеют большой коэффициент расширения — при нагревании они сильно увеличиваются в объеме.

Устройство терморегулятора на радиатор отопления с механической термостатической головкой

Сильфон подпирает шток, перекрывающий проходное сечение клапана. Пока вещество в сильфоне не нагрелось, шток поднят. По мере повышения температуры, цилиндр начинает увеличиваться в размерах (расширяется газ или жидкость), он давит на шток, который все больше перекрывая проходное сечение. Через радиатор проходит все меньше теплоносителя, он понемногу остывает. Остывает и вещество в сильфоне, из-за чего цилиндр уменьшается в размерах, шток поднимается, теплоносителя через радиатор проходит больше, он начинает немного разогреваться. Далее цикл повторяется.

Газовый или жидкостный

При наличии такого устройства температура в помещении довольно поддерживается точно +- 1°C, но вообще дельта зависит от того, насколько инертным является вещество в сильфоне. Он заполняться может каким-то газом или жидкостью. Газы быстрее реагируют на изменения температуры, но технологически их производить сложнее.

Жидкостный или газовый сильфон — особой разницы нет

Жидкости чуть медленнее изменяют объемы, но их производить проще. В целом, разница в точности поддержания температуры — порядка полу градуса, что заметить практически невозможно. В результате большая часть представленных терморегуляторов для радиаторов отопления оснащена термоголовками с жидкостными сильфонами.

С выносным датчиком

Устанавливаться механическая термостатическая головка должна так, чтобы она была направлена в комнату. Так измеряется температура точнее. Так как имеют они довольно приличные размеры, такой способ установки возможен не всегда. Для этих случаев можно поставить терморегулятор для радиатора отопления с выносным датчиком. Температурный датчик соединяется с головкой при помощи капиллярной трубки. Расположить его можно в любой точке, в который вы предпочитаете измерять температуру воздуха.

С выносным датчиком

Все изменения теплоотдачи радиатора будут происходить в зависимости от температуры воздуха в комнате. Единственный минус такого решения — высокая стоимость таких моделей. Но температура поддерживается точнее.

Электронные

По размерам электронный терморегулятор для радиатора отопления еще больше. Термостатический элемент еще больше. В нем кроме электронной начинки устанавливаются еще и две батарейки.

Электронные терморегуляторы на батареи отличаются большими размерами

Движением штока в клапане в этом случае управляет микропроцессор. Данные модели имеют довольно большой набор дополнительных функций. Например, возможность по часам выставлять температуру в помещении. Как это модно использовать? Врачи давно доказали, что спать лучше в прохладном помещении. Потому на ночь можно запрограммировать температуру пониже, а к утру, когда придет время просыпаться, ее можно выставить выше. Удобно.

Недостаток этих моделей — большой размер, необходимость следить за разрядом батарей (хватает на несколько лет эксплуатации) и высокая цена.

Как работает термоклапан

Термоголовка необходима для регулировки температуры радиатора.

Самые первые варианты термостатов, которые устанавливали на радиаторы отопления, были созданы в 1943 году, компанией DANFOSS. Спустя несколько десятков лет, подобные устройства претерпели множество изменений, в результате чего они стали более точными. Их конструкция состоит из нескольких частей: клапана и термоголовки. При этом они соединены специальным фиксирующим механизмом. Цель самой термоголовки в том, чтобы измерять и анализировать температуру и влиять на неё за счет применения для этого механизма клапана, открывающего и закрывающего поток воды в радиатор.

Данный метод регулировки еще называют количественным за счет того, что устройство меняет температуру, изменяя количество теплоносителя, который проходит через радиатор отопления. Есть также и иной метод, который называют качественным. Его принцип состоит в том, чтобы изменять температуру воды непосредственно в самой системе. За это отвечает смесительный узел, который обычно устанавливается в котельной.

Внутри такого элемента находится сильфон, который заполнен термочувствительной средой.

При этом, последняя может быть нескольких типов:

  • жидкостная;
  • газонаполненная.

Стоит отметить, что жидкостные варианты более простые в изготовлении, однако их быстродействие ниже, чем у газовых. Суть их работы в следующем: при повышении температуры находящееся внутри вещество по законам физики расширяется, за счет этого сильфон растягивается. Далее, последний уменьшает размер сечения клапана за счет перемещения специального конуса. В конечном итоге, снижается расход теплоносителя. Когда воздух в помещении охлаждается, процесс происходит в обратном порядке.

Устройство и назначение термоклапана для отопления

Термоклапан для радиатора отопления состоит из двух основных узлов:

  • самого клапана – устройства, которое регулирует интенсивность прохождения теплоносителя;
  • съемной регулирующей головки – устройство, которое в ручном или автоматическом режиме регулирует работу клапана.

Разработала первый термоклапан датская компания Данфосс еще в прошлом столетии. Сегодня эта компания трансформировалась в международный концерн.

Термоклапан предназначен для регулирования температуры нагрева радиатора, которое достигается путем снижения интенсивности прохождения теплоносителя. Иными словами – термоклапан перекрывает частично поток поступающего в радиатор теплоносителя, за счет чего часть батареи остывает, температура в помещении снижается. Дополнительно нагреть теплоноситель невозможно.

В качестве простейшего термоклапана можно использовать запорный вентиль для радиатора отопления, если вручную его закрывать и открывать. Часто хозяева частных домов так и делают, если, например, нужно уменьшить отопление в хоз. блоке, гараже, других подсобных помещениях. Для регулировки температуры в комнатах такой способ будет неудачным, поскольку температура в них меняется в течение дня несколько раз.

Особенно это заметно в межсезонье в домах, с централизованным отоплением. Здесь температура теплоносителя остается высокой круглосуточно, а разница дневной и ночной температуры за окном велика. Также проблема дневной жары стоит остро в комнатах на солнечной стороне многоквартирного дома. Жильцам приходится регулировать нагрев помещения открытыми форточками, одеялами на радиаторах отопления.

Там, где температура подвержена частым изменениям, устанавливают термоклапан с механической или электронной термоголовкой. Такое устройство поддерживает заданную температуру без ручного вмешательства.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
