Тёплый пол из полипропиленовых труб

Как выбрать полипропиленовые трубы?

Перед тем, как приобрести изделия необходимо ознакомиться с рядом общих рекомендаций:

Внимательно изучить логотип, указанный на изделии. Это позволит избежать риска приобретения подделок. Недобросовестные производители нередко пропускают буквы в названиях бренда или делают ошибки в написании слов.
Определиться, для чего предназначены конструкции

Полипропиленовые трубы для водопровода отличаются по свойствам от тех, что используются в отоплении и для проведения канализации.
Обратить внимание на внешние характеристики труб. На их стенках не должно быть впадин, вмятин и других визуальных дефектов.
Рассмотреть срез трубы

Он должен иметь одинаковую толщину по всей длине. Это позволит предупредить появление застоев в инженерных системах.

Маркировка полипропиленовых труб

Показатель указывает на внутреннее давление в системе, которое оно способно выдерживать на протяжении всего периода эксплуатации. В зависимости от этого показателя подбирается подходящее изделие для определенных нужд. Рассмотрим, каким может быть обозначение полипропиленовых труб:

1. PN10 . Выдерживают температуры 45°С при рабочем давлении 1 МПа. Они используются для холодного водоснабжения. Теплый пол из полипропиленовых труб тоже делается из труб с такой маркировкой.
2. PN20 . Используются для горячего водоснабжения и канализации. Они не эксплуатируются при температуре 85°С и внутреннем давлении 2 МПа
3. PN25 . Применяются для отопительных систем, потому что могут функционировать при высоких температурах – до 95°С. Их рабочее давление 2,5 МПа
4. Полипропиленовые PN16 трубы . Системы, которые можно выбирать и для холодного, и для горячего теплоснабжения. Температура, которую они могут выдержать на протяжении длительного времени – 60°С.

Полипропиленовые трубы – размеры

При прокладке определенных коммуникаций обязательно учитывают размеры изделия. Особенно это относится к внутренним параметрам трубы. По нему рассчитывают количество воды, которое способны пропустить полипропиленовые канализационные или водопроводные трубы за определенный интервал времени:

• конструкции мелкого диаметра – до 25 мм используются для монтажа системы слива, горячего и холодного водоснабжения;
• 32-63 мм – для сооружения отопительных систем в частных домах и квартирах;
• более 75 мм – для монтажа канализации и вентиляции.

Выбор полипропиленовых труб

Основные виды

Трубы из полипропилена изготавливаются из полипропилена различного типа. Определить, что за изделие, можно по маркировке:

1. Труба типа рр изготавливается из термопласта. Поэтому такие трубы можно варить. Они обладают достаточной жесткостью и соединяются фитингами посредством неразъемных соединений. Такая труба способна выдержать рабочую температуру в 70 градусов С и имеет диаметр от 16 до 125 мм.

Полипропиленовые трубы с нанесенной на них маркировкой для определения типа

1. Полипропиленовая труба типа ррh производится из гомопропилена. Такие трубы подходят:
   • для вентиляционных магистралей;
   • для установки холодного водоснабжения;
   • для промышленных трубопроводов.

1. Трубы типа ppb делают из блоксополимера. Их лучше всего использовать для установки центрального и автономного отопления в доме. Подходят они и для устройства теплых полов, и для холодного водоснабжения.
2. Трубы типа ррr отличаются повышенной теплостойкостью, прочностью и стабильностью формы. Их используют для подачи холодной и горячей воды, в системах отопления. Они способны выдержать температуру до 95 градусов С. Вы можете быть уверены в том, что не течет полипропиленовая труба данного типа даже в случае очень высокой механической нагрузки.

Основные правила

При монтаже полипропиленовых труб необходимо правильно осуществить их соединение друг с другом. Соединяют сегменты полипропиленовых труб с помощью фитингов. Сегодня такие изделия представлены в большом ассортименте. С их помощью монтаж занимает совсем немного времени. Производится нарезка трубы с помощью специальных инструментов и последующее соединение сегментов через фитинги.

Также можно использовать пайку труб. Такой способ соединения занимает немного больше времени, чем соединение с помощью фитингов, но само соединение получается более надежным и герметичным.

Соединение полипропиленовых труб

Полипропиленовые трубы соединяют с помощью специального паяльника. Это дешевый инструмент, который можно не только купить, но и взять в аренду сегодня. Он не требует специальных профессиональных навыков и удобен в использовании.

Единственное о чем необходимо помнить, работая с ним, это то, что в ходе сваривания не должен меняться диаметр полимерной трубы. Для этого нельзя перегревать трубу или фитинг во время пайки. Особенно тщательно требуется соединять трубы большого диаметра.

Для того чтобы избежать заплавки полипропиленовой трубы, нужно провести простой тест: подуть в нее. Если воздух идет хорошо, то соединение прошло качественно. Если приходится прикладывать определенные усилия, дуя в трубу, то значит труба заплавилась.

Особенности применения полипропиленовых труб для системы отопления

Полипропиленовые трубы подходят не только для горячего и холодного водоснабжения. Их можно установить и на системе центрального или автономного теплоснабжения. Они позволяют существенно снизить стоимость монтажных работ при замене старой системы отопления. Ведь сами металлические трубы стоят не более 30% от общей стоимости замены старой отопительной системы. Остальные деньги уходят на оплату труда сварщиков и монтажников.

При замене старой системы отопления монтаж полипропиленовых труб будет самым экономным вариантом ремонта. Поэтому если вы решили провести ремонт системы отопления в своем доме собственными силами, то лучше всего использовать именно полипропилен. Для монтажа потребуются сами трубы, специальный паяльник и немного терпения и аккуратности с вашей стороны. Стоит отметить, что замена металлических труб на полипропиленовые будет осуществлена в максимально короткие сроки.

Профессиональный монтаж полипропиленовых труб

Виды труб

Водный контур — основная часть конструкции водяного пола. От выбора материала, из которого сделаны трубы, будет зависеть, как долго пол прослужит

Рассмотрим наиболее популярные варианты, уделив особенное внимание металлопластиковому варианту

Трубы из стали

Казалось бы, что это довольно популярный вариант. Надежные, крепкие, наделены долгим сроком службы. Однако этот вид категорически не совместим с системой теплого пола.

Трубы из стали для теплого пола

Сталь достаточно тяжела, а вместе с остальными элементами, включая теплоноситель и бетонную стяжку, это создаст колоссальное давление на перекрытия пола.

Применять стальные трубы разрешается только для соединения котельной и распределительного коллекторного шкафа, но ни в коем случае не для укладки контура.

Трубы из меди

Все еще не идеал, несмотря на плюсы. Медь хорошо нагревается и отдает тепло, не подвергается коррозии, медные изделия пластичные и очень прочные, а также не боятся температурных перепадов. Но для монтажа этого медного контура необходимо специальное оборудование и навыки, а цена очень на материал кусается.

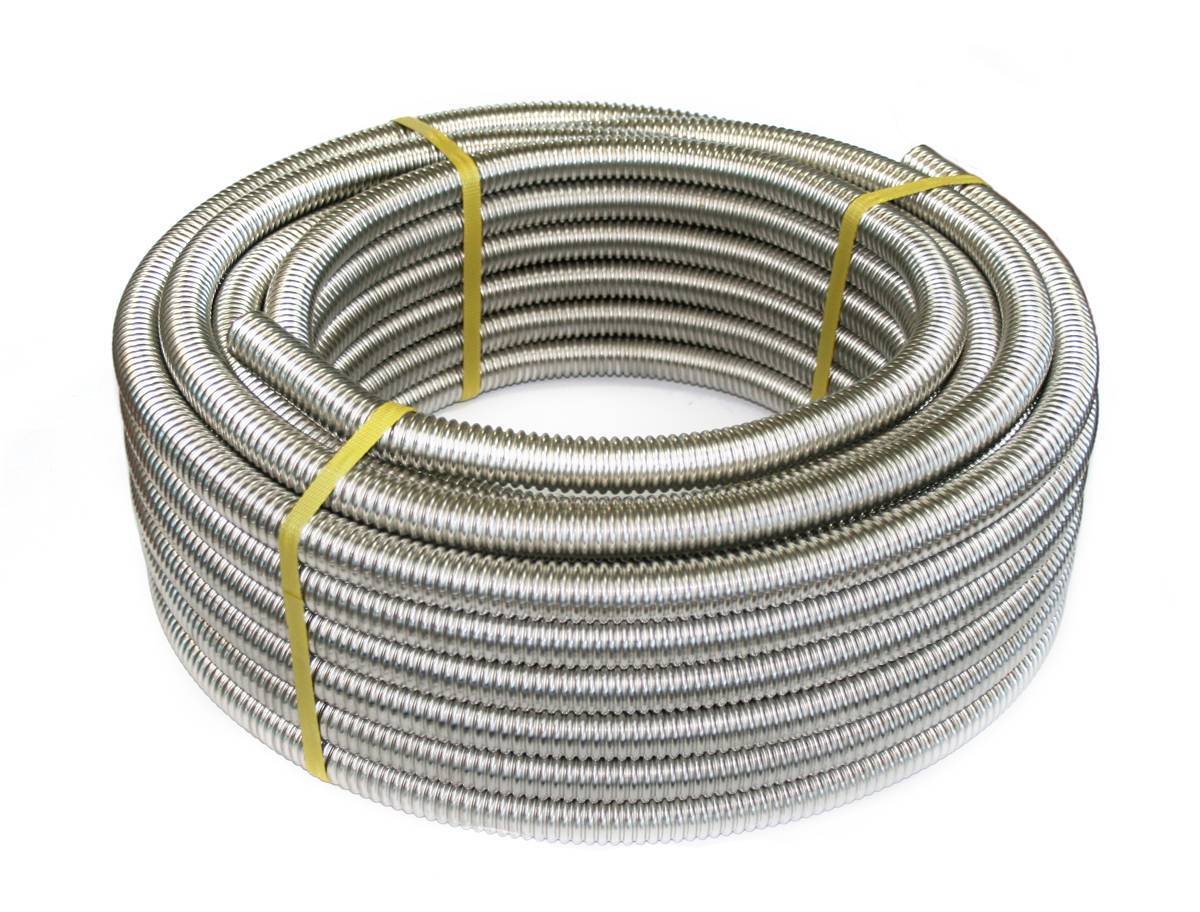

Нержавеющие гофрированные трубы

Обладают приемлемым для установки рядом качеств. Изделия гибкие, прочные, не подвергаются коррозии, устойчивы к агрессивной среде, а соединяются такие трубы значительно легче, чем другие виды. Похвастаться они не могут только очень высокими ценами.

Полимерные

Неплохой вариант для установки. Изделия служат от 20 до 35 лет, устойчивы к неблагоприятной среде, изготовлены из экологически чистых материалов, не пропускают шум, а также обладают повышенной способностью пропускать воду.

Неполноценность изделий в использовании большого количества элементов в составе. В него входит: полиэтилен, ПВХ, ПВХ на хлорированной основе, армированный алюминиевый ПВХ, полибутен.

Компоненты создают температурный максимум в 95°C, что нехорошо для теплого пола. Для регулировки нагрева придется монтировать автоматическое оборудование контроля.

Полиэтиленовые сшитые

Полиэтиленовые материалы больше всех других подходят для системы теплого пола. Прочные, надежные, очень пластичные. Устойчивы к ультрафиолету, не деформируются из-за воздействия агрессивных веществ. Наделены звукопоглощающей поверхностью.

Собрать полиэтиленовый трубопровод не составит проблем. Соединение может быть неразъемным и разъемным. Разъемные скрепляются латунными фитингами, неразъемные соединяются фитингами и специальными муфтами.

Полипропиленовые

Считаются неплохим вариантом наряду с полиэтиленовыми. Обладают примерно схожим с предыдущими видами набором качеств, дополнительно наделены теплостойкостью.

Однако материал неустойчив к ультрафиолету, недолговечен в местах соединения с металлическими трубами.

К тому же, соединять их разрешено только при положительных температурах, а соединяются они сваркой. Это тоже считается минусом, так как большинство людей попросту не смогут грамотно сварить контур.

ПВХ трубы

Наделены низким пределом максимального обогрева в 75°C. Такая отметка не подходит для теплого пола, поэтому материал усиливают хлорированием, что недопустимо, так как при нагреве будут выделяться едкие для организма человека пары. В дополнение к хлорированию используют армирование, чтобы также повысить термостойкость. Различают 2 вида армированных ПВХ труб:

1. армированный алюминиевый корпус расположен в середине конструкции;
2. армирование обрамляет второй слой после внешнего;

Металлопластиковые трубы

Один из ведущих вариантов для укладки контура водного пола наряду с полиэтиленовыми и полипропиленовыми. Отличная отдача тепла с качественным обогревом помещения подкрепляется сроком функционирования до 45-50 лет. Помимо этого изделия наделены:

• простым монтажом;
• отсутствием коррозии;
• стойкостью к температурам;
• небольшой ценой;
• ровной внутренней поверхностью;
• повышенной прочностью;

Минусы:

• при монтаже нужно использовать специального вида фитинги;
• соединения могут разрушаться из-за слоя накипи;
• возможное расслаивание контура труб.

Металлопластиковые трубы для теплого пола

Полипропиленовые трубы

И начать стоит с основы – полипропиленовых труб. Они сейчас известны многим, стали прекрасной заменой традиционных металлических изделий. При этом их можно использовать в различных средах: в шахтах, каналах, под штукатуркой или в грунте. Поэтому этот материал хорошо подойдет и для теплого пола. Однако не следует забывать учитывать окружающую температуру. Чтобы их установить, температура воздуха не должна быть меньше плюс пяти градусов Цельсия. Конечно, это существенно ограничивает применение такого материала.

Такие изделия имеют слишком большой радиус изгиба – это их главный недостаток. Таким образом, при диаметре 16 мм изделие укладывается с минимальным расстоянием 128 мм. Это не всегда удобно с точки зрения обеспечения необходимой тепловой мощности.

Трубы соединяются при помощи специального сварочного аппарата на основе термического способа. Если же нужно соединить полипропиленовые изделия с металлическими, тогда следует использовать фланцевые и комбинированные детали.

Расчет теплого «полипропиленового» пола

Для соблюдения максимальной температуры верхнего слоя пола применяются полипропиленовые трубы – создается теплый пол в помещении. При этом скорость потока воды должна составлять около 0,3 м/с, чтобы тепло плавно распространялось по отапливаемой площади.

От чего зависит температура теплого пола:

• от вида помещения: кухня, ванная комната, коридор и так далее;
• от температуры самого помещения;
• от финального покрытия: ковролин, ламинат, плитка и так далее.

Зачастую за средний параметр берется показатель в 45 градусов Цельсия.

Расчет труб

Невозможно сделать теплый пол, не рассчитав всю систему отопления, учитывающую площадь отапливаемого помещения, давление теплоносителя в стояке и так далее. Исходя из этих характеристик, выполняется расчет диаметра труб.

Зачастую для напольного отопления используются трубы 25, 20 и 16 мм в диаметре.

Каковы последствия неправильного выбора?

Если трубы будут установлены меньшего диаметра, может нарушиться циркуляция воды в системе. Чтобы узнать давление в системе, достаточно его измерить при помощи гидравлического манометра.

Рассчитывая диаметр труб, следует разобраться и с их длиной. Выполняя расчеты, помните, что укладка системы начинается от стен с окнами, поскольку в первую очередь должен нагреваться холодный воздух. А после этого тепло должно распределяться по системе.

Способы укладки

На этапе проектирования необходимо определиться и со способом укладки: «ракушка» или «змейка».

«Ракушка» чаще всего используется в наших краях. Хотя проектирование и монтаж такого способа сложнее, чем второго. Популярность такого метода вызвана равномерностью распределения тепла по поверхности пола. Ведь горячие подающие и обратные немного остывшие трубы проходят параллельно. В таком случае на любом отапливаемом участке наблюдается усредненная температура, а отопительная точка возврата теплоносителя находится в середине трубы.

«Змейку» чаще можно встретить в европейских домах. Здесь проще расчеты и установка. Хотя о равномерности распределения тепла говорить не приходится. В итоге в процессе эксплуатации на некоторых участках возможно превышение по норме температуры. Таким образом, при таком способе увеличиваются теплопотери, а уровень комфорта использования снижается. Поэтому «змейкой» стоит прокладывать трубы, если на входе и выходе разница температур составляет не более пяти градусов.

Монтаж

По нормам, которые должны быть учтены при проектировании, трубы должны находиться от стен на расстоянии около 20 см, а шаг составляет около 40 см.

Для укладки системы лучше использовать мотки, а не отдельные куски материала, поскольку это позволит уменьшить количество мест соединения, а значит, и сэкономит средства.

В одном контуре длина нагревательного элемента не должна превышать 100 м. Для выпуска воздуха на самой высокой точке системы делается кран.

Монтаж «полипропиленового» теплого выполняется по принципу установки трубопровода. При укладке нужно следить за материалом, чтобы не нанести ему механические повреждения металлическим креплением.

Проверка

После укладки системы ее нужно запустить на полмощности. Изделия должны принять окончательную форму, а затем выполняется установка нового слоя.

Стоит ли игра свеч?

Выполнить установку теплого пола своими руками несложно, если руководствоваться приведенными рекомендациями. Дополнительно можно ознакомиться с видео и фото инструкциями. Все это в комплексе позволит создать качественный и равномерно нагреваемый теплый пол, который будет радовать всех домочадцев и гостей в холодную пору.

Подготовительные работы

Перед укладкой труб важно произвести ряд обязательных подготовительных работ. В противном случае вы будете обогревать не воздух в помещении, а лежащую под трубами основу. Поэтому для эффективного распространения тепловой энергии проводится теплоизоляция

Вся подготовительная работа выполняется в несколько шагов:

Поэтому для эффективного распространения тепловой энергии проводится теплоизоляция. Вся подготовительная работа выполняется в несколько шагов:

1. На черновую стяжку кладется слой гидроизоляции. Для этого можно использовать полиэтиленовую толстую пленку. Если вы живете в своем доме, то имеющаяся влага в грунте не будет подниматься наверх. Пленку следует завернуть на стену на 100 мм.
2. На следующем этапе осуществляется укладка теплоизоляционного материала. В большинстве случаев для этой цели используется экструдированный пенополистирол. Этот материал отличается высокой прочностью по отношению к механическим нагрузкам. Он устойчив к влаге, поэтому для теплоизоляции бетонного пола экструдированный пенополистирол подходит лучше всего. Монтаж материала производится в шахматном порядке. Если черновая стяжка неровная, то на стыках плит могут образовываться щели, которые можно заполнить монтажной пеной. Но здесь следует проявить благоразумие. Если пол слишком неровный, то это может негативно повлиять на систему отопления. В трубах будет образовываться дополнительное гидравлическое сопротивление. Зазоры между стеной и плитами пенополистирола также рекомендуется заполнить пеной.
3. Чтобы увеличить качество утепления, сверху можно настелить пенофол, представляющий собой материал из вспененного полиэтилена. С одной стороны он имеет слой алюминиевой фольги. Благодаря отражению тепловая энергия будет подниматься вверх и, соответственно, прогревать воздух в помещении. Стыки пенофола склеиваются строительным скотчем.

Пенополистирол

Обратите внимание! Каждый подготовительный этап следует провести точно и в согласии с существующей технологией. В таком случае вам получится создать греющие

Укладка труб

Сварка полипропиленовых труб

Для укладки полипропиленовых труб в стяжке рекомендуют использовать схему «спираль». Таким способом можно обеспечить более равномерный подогрев поверхности и облегчить монтаж. Трубы будут укладываться с большим радиусом, чего нет при использовании схемы «змейка».

Для крепления водяного контура на подготовленное основание укладывают металлическую сетку. Она также позволит укрепить слой стяжки, которая прослужит более длительный период. Трубы крепятся к сетке при помощи металлической проволоки или пластиковых хомутов.

Установку данных элементов стоит производить через каждые 0,8 м. Слишком сильно затягивать крепежные детали не следует, чтобы не вызвать деформацию труб. Также их можно зафиксировать непосредственно к теплоизоляции при помощи дюбелей.

Какие материалы можно использовать

Если вы все сделаете правильно и положите качественные трубы отопления в полу, то плюсы перекроют минусы, и контур прослужит до 50 лет. Материалы:

• полимер;
• металлопластик;
• медь.

По поводу меди можно сказать только что это неоправданно дорого. Какой смысл делать теплый пол из труб отопления медью? Температуры там высокой нет, давления тоже, красота меди под слоем раствора значения не имеет. К тому же медь ржавеет, только для этого нужен не воздух с водой, а ток или алюминий. Вступая в реакцию с алюминием, медь окисляется. Конечно, вы можете легко избежать этого, а вот бороться с вихревыми токами сложнее.

Металлопластик – самый распространенный материал. Это полимерная труба, которая армирована слоем алюминиевой фольги 0,2-0,25 мм. Это пятислойное изделие, в котором между двумя слоями пластика находится армировочная лента (плюс два слоя клея). Армирование нужно только для того, чтобы снизить коэффициент линейного расширения. Трубы отопления в полу под стяжкой имеют свойство увеличиваться в длину под воздействием высокой температуры. Для монтажа скрытым методом величина удлинения должна быть как можно меньше.

Металлопластиковые трубы делают из:

• РР/AL/РР, удлинение 0,03 мм/м;
• РЕХ/AL/РЕХ, удлинение 0,024 мм/м.

Важно чтобы разводка труб под стяжку осуществлялась из одного отрезка, без разрывов. Выходит, что обязательным требованием для материалов является пластичность, чтобы можно было поворачивать направление теплоносителя без применения фурнитуры

Такие изделия маркируются, как РЕХ/EVON/РЕХ и имеют самый низкий коэффициент линейного расширения среди всех пластиковых труб. Он составляет 0,021 мм/м. При этом сшитый полиэтилен очень крепкий и эластичный.

Разметка и установка основных труб

Разметка осуществляется по стеновой поверхности. Монтаж длинных труб, которые считаются основными, выполняется посредством специальных клипс. Работы по разметке необходимо проводить, строго соблюдая, как вертикальный, так и горизонтальный уровень. Желательно, чтобы выбранные участки не содержали швов соединения.

Для пластиковых труб клипсы монтируются с шагом 1 м, для металлических изделий – 2 м. Если пролёты не отвечают установленным нормам, что происходит достаточно часто, крепление трубопроводов проводится несколько иначе. Оно ставится по краям с соблюдением равномерного распределения дополнительных крепёжных элементов.

Устройство водяного теплого пола

Принципиальная схема устройства теплого пола

Чтобы устроить такой пол, необходимо уложить трубы, по которым будет циркулировать горячая вода, источником которой может служить центральное отопление или же отдельный котел. Один из самых распространенных способов монтажа теплого пола – бетонная система обогрева. Всю работу можно разделить на несколько этапов: составление проекта, подготовка пола, укладка сетки и труб, заливка бетоном, укладка финишного покрытия.

Составление проекта будущих работ обязательно, особенно если планируется утепление полов на большой площади. При проектировании должно быть учтено, из чего сделаны полы, стены и другие элементы. Это необходимо для того, чтобы рассчитать нужную температуру, которая должна быть в помещении. Затем нужно определить место установки коллектора, котла. После необходимо составить схему расположения труб, указать длину контура и диаметр, а также другие параметры.

Температура воды для отопления должна быть установлена на основе расчета, в котором учтен тип помещения, вид напольного покрытия и наружная расчетная температура. Как правило, максимальный уровень температуры для отопления пола – +45 градусов при скорости потока воды 0,3 м/сек для плавного распространения тепла.

Подготовительные работы

Коллекторный шкаф лучше разместить на стене у пола

Чтобы тепловое оформление помещения прошло по правилам, начинать работы необходимо с установки коллекторного шкафа – основы будущего теплого пола из полипропиленовых труб. Он предназначен для соединения всех контуров и расположения элементов регулировки. Лучше его разместить на стене у пола. К шкафу подходят подающая горячую воду и возвратная трубы, к которым подсоединена коллекторная группа.

Следующий этап – укладка гидроизоляции, в качестве которой подойдет полиэтилен. Он укладывается внахлест и соединяется скотчем. По периметру помещения, в котором проводится монтаж теплого пола, должна быть наклеена демпферная лента. Она предотвратит растрескивание стяжки, когда будет происходить тепловое расширение.

Затем укладывается теплоизоляция. Если этого не сделать, то теплопотери составят в среднем 40%. Выбор материала зависит от расчетов теплопотерь при составлении проекта. В качестве теплоизоляции может быть использована минеральная вата, полистирол, пробка техническая или другие материалы. Можно использовать специальный вариант для водяного пола, который снабжен отражающей поверхностью.

Укладка контуров полипропиленовых полов

Диаметр трубы и шаг укладки будут зависеть от конкретного места. В холодных местах (у входной двери, возле окон) укладка полипропиленовых труб проводится чаще, в местах, где будет стоять мебель, не укладывается. Чтобы закрепить теплый пол, существует два способа крепления: к армирующей сетке и к теплоизоляции.

Армирующая сетка – более рациональный вариант. Она даст возможность провести укладку полипропиленовых труб более равномерно. Кроме того, увеличит прочность стяжки. Крепятся трубы пластиковыми хомутами или проволокой. Чтобы ускорить монтаж, можно воспользоваться скобами.

Укладывать пол из пропилена лучше из рулона или катушки. Благодаря этому количество соединений будет минимальным. Это даст возможность сэкономить время и деньги. Крепится труба через каждые 80 см. Сильно затягивать хомуты не стоит, иначе линейное расширение приведет к деформации трубы.

Чтобы обогрев помещения происходил равномерно, длина одного контура не должна быть больше 80 м. Идеальная длина – 50 м. Все контуры должны иметь примерно одинаковую длину. Коллектор следует выбирать в зависимости от количества контуров. Например, если 7 контуров, то и выходов должно быть 7.

Способов укладки полипропиленовых труб, из которых монтируется теплый пол, несколько. При параллельном или змеевидном способе труба укладывается зигзагом. Такой метод лучше всего подойдет для небольшого помещения. Спиральный способ («улитка») используется в больших помещениях. Монтаж труб проходит по спирали, чередуя холодную и горячую, что позволяет обеспечить лучший обогрев.

Стандартный выбор труб, учитывая их линейное расширение и необходимую мощность, – 2 см в диаметре

Следует обратить внимание на качество труб, поскольку теплый пол монтируется не на один год
