Для чего нужна опрессовка теплого пола?
Почему нужно опрессовывать систему? На хорошую трубу завод-изготовитель даёт гарантию. Тем не менее, у трубы могут оказаться дефекты, которые невозможно увидеть никаким образом (например, раковина в стенке трубы); сразу такая труба не сломается, а вот при эксплуатации, под давлением появится течь.
То есть опрессовка помогает проверить не только герметичность в местах соединений труб и фитингов, а и качество материала.
Даже если пока не подключен котёл или сделана только часть системы отопления (одна комната), всё равно есть возможность проверить целостность трубопровода, проведя опрессовку теплого пола.
Как это делается? Есть два способа.
Как запустить теплый пол
После того как система собрана, перед заливкой стяжки, водяной пол нужно проверить на работоспособность. Так можно будет устранить недочеты, которые могли быть допущены при монтаже. Для этого сначала трубы водяного пола нужно промыть, хорошо слить, затем заполнить тем теплоносителем, который будет использоваться.
Есть три метода проверки работоспособности системы и выявления недочетов монтажа:
- вывести на рабочие температуры и оставить в работе на несколько дней;
- на холодном теплоносителе протестировать на повышенном давлении;
- провести опрессовку теплых полов воздухом.
Перед заливкой стяжки или укладки плит жесткого основания систему теплых полов тестируют под давлением — опрессовывают
Выбирать вам, но запуск системы при повышенном давлении без стяжки может привести к тому, что трубы вырвет из гнезд. Это если использовали монтажные ленты или одиночные крепежи. Чтобы такого не случилось, можно пред тестовым запуском установить маяки для стяжки, с определенным шагом закрепить их небольшими участками раствора.
Проводить опрессовку нужно после схватывания раствора, удерживающего направляющие. Получится своеобразный каркас, который будет придерживать трубы, потому они не вырвутся из гнезд. Не помешают ли направляющие устранению неисправностей? Нет. Если трубы при укладке не перегибали, бухту раскатывали, то трубы у вас целые и в этой части никаких проблем не будет. Если и могут возникнуть утечки, то в месте соединения труб и коллектора, в обвязке котла.
Теперь о том, как тестировать систему каждым из методов.
Первый способ — прогонка на рабочих температурах. Выводить систему на рабочую температуру нужно постепенно, начиная с 20оС. Через несколько часов поднимая ее на 5оС. Все это время нужно следить за стыками, соединениями, контурами. При обнаружении протечек останавливать систему, сливать, устранять неисправности, снова заполнять и тестировать.
Ручное устройство для опрессовки систем водоснабжения, при помощи которого закачивают теплоноситель в систему теплого пола
Второй способ: при избыточном давлении. Здесь все несколько проще: заполнив систему «рабочим» теплоносителем, создаете давление в 1,5-2 раза превышающее рабочее и оставляете на сутки. Если в системе из PERT или PEX падение давления за это время не превысило 1,5 Бара, течи нет — можно заливать пол. Если недочеты есть, все точно также как и при выходе на температуру: останавливаете систему, сливаете, устраняете поломки, заполняете, тестируете.
Третий способ сухой опрессовки применяется если залить теплоноситель по какой-то причине невозможно или для особых случаев. Тогда при помощи компрессора закачивают в систему воздух. Но создавать в этом случае придется давление, которое в 2-3 раза превышает рабочее. Этот метод не вполне надежен, особенно если эксплуатировать теплый пол будете с антифризом.
Еще о том, какой метод проверки применяют с какими трубами. Для металлопластиковых труб рекомендована проверка холодной водой с повышенным давлением (6 Бар). Если за сутки в системе давление не упало, значит система надежна и можно заливать раствор или укладывать листы основания при использовании настильных систем.
Автоматический опрессовщик все делает сам вам лишь нужно контролировать
Но это еще не все. По стандартам Германии (в этой стране самые жесткие требования по безопасности строительных технологий и материалов) после проведения опрессовки на холодной воде, требуется еще прогонка системы на рабочих температурах. Плавно выведите систему на рабочую температуру и оставьте на несколько суток. После успешного прохождения всех тестов можно с уверенность сказать, что система надежна.
Теплый пол выводится на рабочую температуру теплоносителя за несколько дней. Сначала выставляете температуру подачи 20-25оС. Потом каждые сутки поднимаете ее на 5-10оС. На 5оС увеличить температуру можно, если используется антифриз, на 10оС — при использовании воды. Также скорость увеличения температуры зависит от размера разогреваемой площади.
Если площадь невелика и массив стяжки небольшой, то можно выходить на заданный режим быстрее. Но это тот случай, когда лучше не спешить: при неравномерном и быстром прогреве стяжка может потрескаться, а при использовании незамерзающих жидкостей они могут перегреться, что сразу приведет к выходу системы из строя.
Как опрессовать теплый пол воздухом
Когда возможность провести опрессовку водяного теплого пола водой отсутствует, то проверку можно провести с помощью воздуха.
В первую очередь вам нужно проверить закрытое положение всех кранов, включая краны Маевского и т.д. Если имеется автоматическое автоотводное устройство, то на время проверки его нужно открутить и вместо него поставить заглушку.
Давление можно создавать компрессором, автомобильным насосом и т.п. За неимением таковых, для создания давления вполне можно обойтись бытовым опрыскивателем, но при этом желательно, чтобы был подключен манометр. Для подключения шланга вам нужно найти штуцер, а до штуцера обязательно следует поставить кран, т.к. когда вы перестанете качать воздух пойдет обратно.
Когда происходит опрессовка воздухом, то требуется создание давления, которое будет превышать рабочее в раза 2, то есть когда предполагается, что система будет работать под давлением 1,5-2 атм., то проверять (опрессовывать) его следует при давлении 4-5 атм.
Обращаем ваше внимание на то, что указанное давление необходимо создавать только в контуре теплого пола, а не на промежутке от коллектора до котла. Все дело в том, что большинство нагревающих устройств держат давление до 3 атм., а если создать большее, то вы можете вывести его из строя
Этот участок вам следует опрессовывать отдельно, создавая разрешенное давление.
Для опрессовки воздухом существуют специальные устройства – опрессовщики, но покупка подобного устройства для одной-двух проверок будет нецелесообразно, так как стоят они немало.
После того, как вы заполнили воздухом систему на необходимое давление, вам необходимо закрыть кран и оставить все на 1 сутки. При этом вам нужно следить за тем, как падает давление. По большому счету оно падать не должно. Однако из практики стоит сказать, что небольшое падение все таки будет присутствовать, т.к. когда вы будете закачивать воздух, то он станет нагреваться, а впоследствии остынет.
Обратим еще ваше внимание на то, что созданное давление следует оставлять до окончания заливки стяжки. После заполнения системы вам нужно все имеющиеся соединения обработать мыльным раствором
Тем самым при наличии протечек вы сможете их увидеть.
Варианты опрессовки
Учитывая имеющиеся условия, можно организовать проведение опрессовки теплого пола своими руками, применив одну из трех методик:
- вывести водяной контур трубопровода теплого пола на рабочий режим с применением горячей воды. Проверка водяных труб горячим носителем выполняется в течение нескольких дней,
- выполнить тестирование, залив холодный теплоноситель и создав повышенное давление,
- провести опрессовку теплого пода воздухом.
С использованием воды

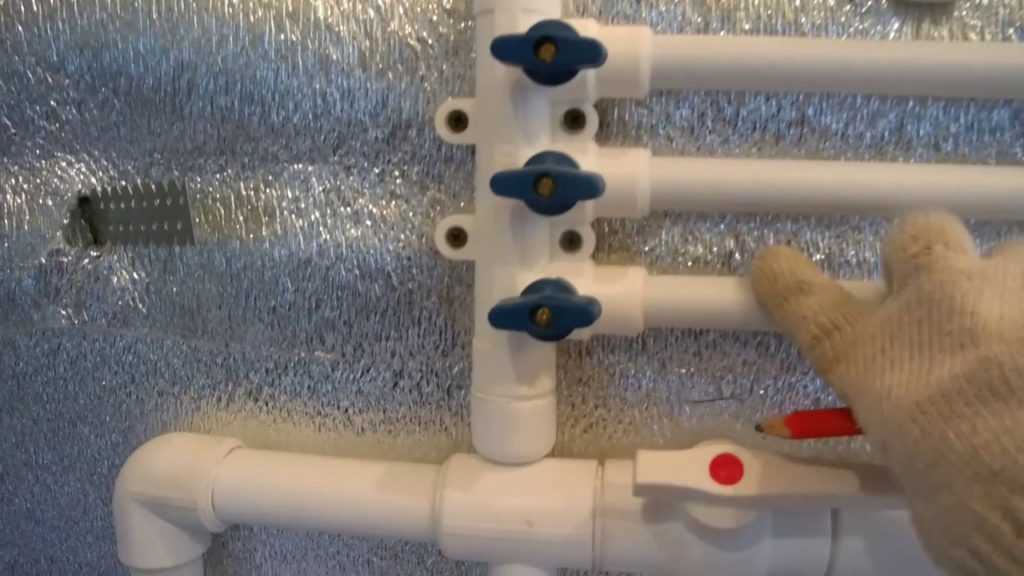

До момента проведения проверки на подобранное место устанавливается коллекторный шкаф, подсоединяются греющие трубы, по которым буде передвигаться вода.
Теперь открывается кран подачи воды, система полностью наполняется. Одновременно с этим на обратке колпачки закрываются. Поступающая жидкость вытесняет воздух, об этом нам напомнит характерное шипение, издаваемое автоматическим отводчиком.
Затем следует открыть кран обратки, чтобы стравить остатки воздуха. Если система устроена в несколько контуров, такие операции выполняются для каждого поочередно. Подача воды прекращается, вентиль перекрывается.
Очередной рабочий этап – открытие вентиля, установленного перед обраткой.
Если вами выбран способ опрессовки системы теплого пола в виде установки рабочих температурных режимов, то выполняется это постепенно. Изначально температура воды в трубах должна быть около двадцати градусов. Через несколько часов режим поднимается на пять градусов, при этом стыки и внешние контуры труб находятся под пристальным наблюдением.
Если проявится протечка, воду из системы сливают и устраняют неисправность. Потом тепловой носитель подается повторно, пока не будет достигнут проектный температурный режим. В этом состоянии система обогрева остается на несколько дней. Визуально определив, что с трубами все в порядке, воду постепенно остужают, и можно приступать к обустройству стяжки.
Опрессовка теплого пола водой
Второй вариант проверки подразумевает создание давления воздушными массами в необходимое количество атмосфер. Опрессовка в данном случае начинается, когда система теплого пола наполнится холодной водой. Создаваемое давление должно превышать рабочий предел в полтора – два раза, и такое состояние контура выдерживается в течение суток. Этого будет достаточно, чтобы выявить все слабые места, где вода сможет просочиться. Для устранения неисправностей воду сливают, потом проверочные мероприятия проводятся повторно.
Опрессовка воздухом
После установки теплого пола его опрессовка может быть выполнена воздухом. Этот способ применяется в том случае, если отсутствует возможность проверить трубы наполнением их водой.
Действия по опрессовке системы теплого пола воздухом выполняются в следующей последовательности:
- сначала проверяется герметичность закрытых кранов. Если ваша система имеет автоматический отводчик воздуха, его необходимо снять и установить временную заглушку,
- подсоединяется устройство, создающее давление. Чтобы выполнить опрессовку теплого пола воздухом своими руками, можно воспользоваться автомобильным насосом с манометром либо компрессорной установкой. Через штуцер подсоединяется шланг, после точки подключения устанавливается кран. Давление при опрессовке труб системы теплого пола создается такое, чтобы в несколько раз превысить рабочий предел. Здесь есть важная особенность. Повышенное давление необходимо создавать исключительно в трубах, а участок от котла до коллектора таким способом не проверяется, чтобы не нанести повреждения отопительному оборудованию, который для подобных перегрузок может быть не предназначен,
- после того, как в системе создастся нужное воздушное давление, кран перекрывается, контур труб в таком состоянии остается на двадцать четыре часа. За это время следует контролировать уровень давления – он должен оставаться неизменным,
- для обнаружения негерметичных соединений стыковочные участки покрываются мыльным раствором. Появившиеся пузырьки означают, что в этом месте необходимо выполнить ремонт.
Опрессовка теплого пола воздухом
Если опрессовка теплого пола перед заливкой воды завершилась успешно, то система остается с воздухом до тех пор, пока не зальется стяжка.
Последовательность опрессовки
Опрессовка при помощи автоматического насоса
Опрессовка является проверкой качества уложенных трубопроводов, особенно в местах их соединений. С этой целью трубопроводы надлежит заполнить теплоносителем, и испытать повышенным давлением. При удачном исходе испытания, через некоторое время можно выполнять заливку стяжки, производить укладку керамической напольной плитки или паркета.
Инструкция по опрессовке водяного тёплого пола предусматривает проверку в два этапа:
- Испытать систему труб водяного пола на предельное давление теплоносителя — при этом выясняется жёсткость их укладки.
- Испытать арматурные элементы на герметичность, для чего необходимо постепенно повышать температуру прокачиваемого теплоносителя. Можно использовать для этого и сжатый воздух.
Заливку и укладку пола, а также укладку плитки выполняют лишь после удовлетворительных результатов обеих проверок, когда трубы можно заполнить теплоносителем и включить нагревательный контур.
Проверка на предельное давление
Опрессовка водяного теплого пола при помощи ручного насоса
В данном случае при запуске устанавливают:
- Сколько можно залить теплоносителя в систему водяного пола;
- Качество укладки и соединения всех обогревательных контуров с распределительным коллектором;
- Правильно ли выбраны материал и диаметры труб.
Читать также: Схема установки коллектора для отопления: монтаж и подключение
Перед началом опрессовки своими руками следует выгнать находящийся в трубах воздух. Перед включением насоса к открытому входу подставляют ведро. Для того чтобы выяснить, сколько воздуха в системе, следует перекрыть все ветки водяного контура, кроме одной, к которой следует подключить насос и включить его. Далее необходимо накачать давление в сети до номинального (4-5 ат). После того как из трубы начнёт стабильно поступать теплоноситель, можно считать, что воздух в трубах отсутствует. Для гарантии можно выпустить ещё некоторое количество теплоносителя, следя, чтобы в струе не появлялись пузырьки воздуха. Если укладка сделана верно, то через 2-3 минуты насос можно выключить, и произвести запуск системы теплоносителем до номинального её заполнения.
Технологические параметры проверки своими руками определяются материалом труб. Для металлопластика, например, давление опрессовки должно быть не ниже 8 ат, причём в первый раз запуск системы должен продолжаться не менее 24 часов. Через сутки давление не должно упасть более чем на 1,5-2 ат. Для труб из сшитого полиэтилена запуск выполняют, постепенно увеличивая мощность насоса, поскольку такие трубы, расширяясь, могут снижать давление в системе. Когда давление падает, его доводят до номинального, повторяя процесс трижды. После этого удаётся выгнать весь воздух и одновременно проверить качество соединений.
Если непосредственно после проверки и по истечении следующих суток утечек нет, то можно считать, что воздух удалось удалить полностью; допускается проводить заливку стяжки, производить укладку плитки и т.п.
Проверка на предельную температуру
Опрессовка выполняется теплоносителем с постепенно повышающейся температурой. При первом запуске температура настраивается на 25-30 °C, постепенно ее доводят до 80-85 °C. Быстрее такая проверка выполняется, когда трубы сделаны из металлопластика. Трубы из сшитого полиэтилена, нагреваясь, увеличиваются в диаметре, а потому теплый пол из них долго нагревается.
Читать также: Теплые стены: как монтировать теплый пол на стену
Опрессовкой своими руками можно также проверить качество установки элементов отопительного контура, в частности, воздухоотводчиков и вентилей. После положительного результата можно выполнить заливку пола, производить укладку плитки и завершать монтажные работы.
После проверки целесообразно повышать температуру теплоносителя постепенно, на несколько градусов в день. В течение следующей недели систему можно выводить на номинальные показатели, но для труб из полиэтилена сроки могут быть увеличены на 2-3 дня, поскольку данный материал медленнее прогревается.
Особенности проведения опрессовки своими руками
Места протечек дополнительно обжимаются фитингами
Опрессовать водяной теплый пол, сделанный своими руками, можно гидравлическим или пневматическим способом.
- Подготовка с учетом типа покрытия. Для бетонной стяжки опрессовку производят перед заливкой. При наличии полистирольной или деревянной поверхности – но закрытия теплотрассы фанерой или ГКЛ.
- Тестирование коммуникаций. Все контуры обогрева подключаются к распределительному коллектору и проверяются по отдельности. Участки заполняются водой, пока воздух не будет вытеснен полностью. Для регулировки используются вентили обратки и подачи.
- Холодное испытание металлопластиковых коммуникаций. Ее можно сделать холодным теплоносителем с давлением 6 бар и выдержать систему 24 часа. Если давление не повысилось, магистраль исправна.
- Проверка полиэтиленовых труб. Систему нагружают давлением, в 2 раза больше стандартного, но не меньше 6 бар. Через 30 минут показатель восстанавливается. Операция проводится трижды, потом давление приводится в опрессовочный режим и оставляется на 24 часа. Если показатель упал менее, чем на 1,5 бара, система исправна.
Дополнительное тестирование выполняется посредством нагнетания давления теплоносителя, находящегося под температурой 81-86 градусов на протяжении 30 минут. В это время осматриваются фитинги, если они ослабли – подтягиваются.
Методики выявления неисправностей
Проверить работоспособность установленной системы обогрева пола можно двумя способами:
- Визуальный осмотр кабеля и элементов системы на видимые повреждения. Подходит для перегоревшего оборудования, отсутствия питания от сети или нарушения соединений в конструкции. Способ малоинформативен, поэтому приступают ко второму;
- Использование мультиметра для проверки позволяет измерить показатели напряжения в сети. Регулятор снимается и особыми щупами замеряется напряжение. Если уровень напряжения 220В, то сбой работы вызван поломкой одного из элементов системы.
Определение сопротивления мультиметром
Исправность системы обогрева и холодный пол при этом значат неисправность вне конструкции. Есть способ узнать работу датчика теплого пола при помощи мультиметра – резистора с собственным сопротивлением.
Специалисты указывают на погрешность, связанную с температурой пола: 5 градусов тепла на мультиметре равны 22 кОм, а 40 градусов – 6 кОм. В любом случае, датчик и его сопротивление должны не выходить за рамки нормативов изготовителя, при отклонении в 5 кОм прибор признается сломанным и заменяется.
Диагностика терморегулятора
Визуальный осмотр прибора бесполезен, необходим мультиметр. Проверку начинают после определения проблем именно с терморегулятором – сначала отключают нагреватели, а затем запускают их до максимальной температуры.
Мультиметром измеряют клеммы без кабеля, если регулятор действует, то должно включиться реле и на приборе отразится напряжение. Регулятор устанавливается на минимальный обогрев, реле должно отключить систему и показания мультиметра падает и исчезает.
Как включить теплый пол правильно
Использование напольной водяной системы отопления для обогрева жилых помещений требует особого внимания со стороны исполнителя работ. Зная, как включить теплый пол правильно, можно избежать внесения изменений в его конструкцию уже после укладки стяжки. Неправильный подход приведёт к необходимости разборки полов и дополнительным расходам. Ответственной процедурой является и первый запуск такого отопления в эксплуатацию, и выбор подходящего терморегулятора.
Правила заполнения
Перед тем, как запустить теплый водяной пол, его следует заполнить. Методика заполнения выбирается в зависимости от вида системы и теплоносителя, в качестве которого используют и воду, и антифриз. Заливку жидкости в тёплый пол в дальнейшем придётся проводить ежегодно, и каждый раз перед этим трубы требуется промывать. Внутрь системы проводится заливка воды, слив которой продолжают до тех пор, пока она не будет оставаться чистой.
Первый этап заполнения общий для любого варианта. Перед тем, как заполнить систему теплого пола теплоносителем, открывается вся арматура. В том числе, запорные краны, вентили на коллекторе, трёхходовой клапан на смесительном узле, отводчики воздуха. Следующие шаги зависят от того, какой теплоноситель заливают в трубы, воду или антифриз, и типа отопления.
Для закрытой водяной системы перед тем, как запустить теплый пол через коллектор, выполняют такие действия:
- ждут, пока весь воздух не выйдет из труб;
- включают циркуляционный насос;
- держат насосное оборудование включенным около 3-х минут, пока большая часть воздуха не выйдет из системы, по очереди закрывая и открывая вентили на каждом контуре (если их несколько);
- выключают насос.
При использовании открытой системы перед тем, как запустить теплый пол, выполняют те же действия, что и для закрытого отопления. Отличия заключаются в отсутствии насоса для перемещения теплоносителя и в том, что применять для неё можно только воду. Вывод воздуха в этом случае выполняется за счёт давления в системе водоснабжения, из которой и происходит заполнение пола жидкостью. Сначала контуры заполняют с помощью крана на коллекторе, подключая шланг к трубам. Потом закрывают вентиль и через некоторое время открывают, доливая жидкость, давление которой падает по мере выхода воздуха из трубопровода.
Перед запуском теплого пола при использовании антифриза (преимущество которого заключается в выдерживании низкой температуры) заливка системы выполняется по особой методике. Для заполнения понадобится специальное оборудование – опрессовщик. Шланг прибора подключается к коллектору и происходит закачка теплоносителя в трубы. После заполнения системы антифризом избавляются от лишнего воздуха, включая насос.
Правила опрессовки тёплых полов
Выбор способа, как запустить теплый пол первый раз, зависит от материала трубопровода. Такой запуск называется «опрессовка» и представляет собой проверку системы отопления под давлением для выявления протечек. Работа проводится до заливки стяжки и сразу же после заполнения труб теплоносителем.
Разные виды тёплого пола имеют свои особенности проведения опрессовки:
- Для металлопластиковых труб в систему заливают холодную воду или антифриз под давлением 6 Бар. Если напор не падает в течение 24 часов, испытание считается успешным.
- Для трубопроводов, материалом изготовления которых является сшитый полиэтилен, давление при прессовке должно быть не меньше двойного рабочего или тех же 6 Бар. При падении напора его трижды поднимают каждые полчаса. После третьего раза систему заполняют жидкостью и оставляют на сутки – проверка считается пройденной, если давление упало не больше чем на 1,5 Бара.
Нюансы заполнения системы теплоносителем
Прежде всего, перед первым запуском обогрева напольного покрытия следует организовать циркуляцию жидкости по отопительным контурам и выгнать воздушные пробки.
То, каким способом будет производиться подача теплоносителя, находится в зависимости от особенностей устройства конкретной системы. Если планируется использовать водопроводную воду, то для этого специально устанавливают кран, которым открывают ее поступление.
Когда нужно залить другие жидкости, тогда задействуют наконечник с запорным краном, находящийся в коллекторе, в его подающей части. К нему подключают опрессовочное оборудование, которое используют, в том числе, и для заливки рабочей среды в систему. Выпускают такие приборы ручного и автоматического типа.
Опрессовочный аппарат можно не приобретать, а взять в аренду в специализированном магазине. Но, когда теплоносителем является вода, для системы теплого пола его приходится применять ежегодно перед стартом отопительного сезона с целью замены рабочей среды. Возможно, тогда лучше приобрести данное устройство. Для запуска оборудования на выходном коллекторе должен иметься специальный кран.
До того, как заполнить систему теплого пола теплоносителем, ее промывают проточной водой. После завершения монтажных работ внутри нее остается смазка и другие материалы, из которых производились элементы теплоснабжающей конструкции. Часто в трубы при их укладке попадает мелкая стружка и строительный мусор.
По этой причине промывка является обязательным мероприятием. С этой целью систему несколько раз наполняют водой и затем ее сливают. После того, как жидкость становится чистой, промывка считается завершенной.
Помимо первого запуска теплого водяного пола, данную процедуру необходимо выполнять перед каждой заменой теплоносителя. При использовании мягкой или дистиллированной воды, данное мероприятие осуществляют ежегодно.
