Обратный клапан для канализации: устройство, правила установки, подробные инструкции с фото и видео

Правила монтажа жидкостной запорной арматуры

Сама инструкция по установке подобной арматуры зачастую не вызывает затруднений даже у дилетантов.

Она складывается из 5 основных действий:

Персональный клапан для унитаза.

1. Прибор врезается в точку соединения 2 секторов трубы или в месте подсоединения канализационного трубопровода к сантехнике, например, к унитазу;
2. Если арматура монтируется горизонтально, то выставлять ее нужно четко по уровню, без перекосов;
3. Те же приборы, которые врезаются в вертикальные и наклонные системы можно устанавливать под произвольным углом;

Принцип работы вертикальной мембранной конструкции.

1. При сборке канализационного трубопровода соединительные раструбы должны быть направлены навстречу движению жидкости. Вам нужно вытащить сектор трубы и на его место в раструб вставить горловину клапана, после чего отрезать лишнее от снятой вами трубы и вставить ее в клапан с другой стороны;
2. На последнем этапе обратный клапан или трубы по обе стороны непосредственно рядом с запором нужно жестко закрепить хомутами на полу или ближайшей стене. Этим пренебрегать не стоит, так как работа подобной аппаратуры вызывает небольшую вибрацию, а значит, рано или поздно соединение может разгерметизироваться.

Как видите, инструкция по монтажу обратного клапана своими руками не сложная, но здесь есть масса мелочей, которые нужно учитывать.

Горизонтальный клапан с двумя заглушками.

• На каждом обратном клапане, вне зависимости от модели, есть стрелочка, указывающая на направление движения жидкости, так что перед тем как установить прибор, найдите эту стрелочку;
• Не лишним будет перед установкой проверить прибор на герметичность. Для этого возьмите прибор, налейте в него воду, как в стакан, с той стороны, через которую она не должна проходить и оставьте. Как правило, протечки вызваны попавшим мусором или старой прокладкой;
• Запор на трубу нужно устанавливать того же сечения, что и сама труба. Любой переходник в разы увеличивает риск засора, плюс это дополнительные соединения, а чем этих соединений меньше, тем надежней система;
• И наконец, подобная аппаратура ставится для предотвращения аварийных ситуаций, а значит, к ней должен быть обеспечен беспрепятственный, удобный доступ на случай прочистки или ревизии.

Пластиковый обратный клапан на 110 мм.

Сложнее всего устанавливать подобную аппаратуру в многоэтажных домах. Идеальным вариантом считается установка запорной арматуры на входе в трубу центрального стояка.

Но все дело в том, что габариты санузлов в большинстве наших домов, мягко говоря, скромные, а клапан под трубу сечением 110 мм штука объемная. Вот и приходится хозяевам вместо одного капитального общего клапана ставить несколько персональных на каждый слив.

В литературе я встречал предложение установить подобный запор на подъездный стояк, чуть ниже слива первого этажа. Но это может быть оправданным, только если засоры регулярно происходят не в самом стояке, а в центральном канализационном колодце или магистрали, что поверьте, бывает крайне редко.

Обратный клапан с поворотом на 90º.

Дело в том, что установка клапана чуть ниже первого этажа фактически бесполезна. Подумайте сами, вода ведь идет не снизу, труба заполняется за счет слива стоков с верхних этажей. Если засор будет в подвале на стояке, то система заполнится до клапана, он закроется и система продолжит наполняться дальше, а значит, зальет первый этаж.

Врезка затвора на центральный слив.

В частных домах, как правило, места хватает, но здесь нет смысла устанавливать такой клапан в жилом помещении. Подтопление может идти только со стороны септика или общей центральной канализационной магистрали.

Соответственно прибор лучше ставить либо в подвале, либо в отдельном утепленном колодце, оборудованном специально под установку запорного клапана.

Конструкция с возможностью ручной блокировки потока.

При монтаже на выводы дренажной системы, запорами нужно оборудовать все выводные трубы. В данном случае места в колодце достаточно и можно смонтировать практически любую модель, но здесь лучше устанавливать клапана с поплавками.

Поплавки это та же самая лепестковая система, только к поворотному штоку мембраны подсоединяется поплавок. При наполнении резервуара поплавок всплывает и клапан закрывается. Данный процесс наглядно показан на видео в этой статье.

Варианты металлической запорной арматуры.

Виды обратных клапанов и принцип их работы

Основная задача обратного (запорного) клапана — заблокировать поток, идущий в обратном направлении. Для этого в этих механических устройствах ставят подвижную преграду. Основной принцип работы — в спокойном состоянии механическая заслонка опущена вниз, перекрывая просвет канализационной трубы и не давая возможности пройти обратному потоку. При появлении стоков она поднимается (отодвигается в сторону), стоки уходят, и она снова закрывается. По виду этой преграды и принципу ее работы и отличается это оборудование.

Поворотные (лепестковые)

В канализационных клапанах этого типа установлена подпружиненная круглая мембрана (тарелка). Если поток движется в «правильном» направлении, она поворачивается, поднимаясь вверх не мешает уходить стокам. Если движение начинается в другую сторону, мембрана (тарелка) прижимается к ободку внутри клапана, плотно и герметично перекрывая просвет трубы. В некоторых моделях имеется ручной затвор. Это вторая мембрана, которой управлять можно при помощи кнопки, установленной на корпусе.

Из-за формы мембраны такие запорные клапана называют еще лепестковыми, а иногда можно услышать термин «захлопки» — это из-за способа работы — мембрана захлопывается, если нет стока.

На рисунке показано, как работает обратный клапан на канализацию

Само устройство имеет большие размеры, чем труба, на которую его устанавливают. Так что в трубопроводе идет сначала расширение, а затем сужение просвета, а это — потенциальные места образования засоров. Чтобы была возможность оперативно устранять засоры, в верхней части корпуса обратного клапана делают съемную крышку. Сняв ее проблему можно быстро устранить.

Подъемный обратный клапан на канализацию

Этот вид запорного устройства на канализационную трубу назван так потому что при прохождении стоков в «правильном» направлении запорный элемент поднимается вверх. Стоки давят на перекрывающую проход тарелку, сжимая пружину та поднимается. Стоков нет — пружина разжимается, проход запирается. При поступлении стоков » с неправильной» стороны никакой возможности открыть проход нет. Это достигнуто нелинейной формой корпуса.

Схема устройства подъемного канализационного клапана

Подъемный обратный клапан более надежен, но его конструкция такова, что он часто забивается и требует периодической очистки. Для чего надо снять крышку (открутить четыре болта), прочистить или заменить механизм.

Шаровый обратный клапан

Еще один вариант запирающего устройства в обратном клапане — шарик. В этих устройствах большую роль играет внутреннее строение корпуса. Верхняя его часть разработана так, что при прохождении стоков шарик закатывается в специальное углубление в корпусе, открывая проход.

Строение шарового обратного клапана на канализацию

Когда в трубе сухо, он перекрывает сечение, при прохождении потока в обратном направлении, блокирует просвет трубы. Основной недостаток этой конструкции — подтекание стоков при подтоплении — шарик и боковая стенка корпуса не всегда стыкуются идеально, что приводит к тому, что некоторая часть стоков все же просачивается. Но массового затопления и гейзера из унитаза не будет точно.

Для чего нужен в канализации воздушный клапан и как его поставить читайте тут .

Межфланцевый

Этот тип обратных клапанов многим нравится больше из-за своих миниатюрных размеров. Это совсем небольшой цилиндр, внутри которого установлена поворотная заслонка. Она может состоять из двух частей, которые крепятся к центральному стержню, а может выглядеть как небольшая тарелка, в одном месте при помощи пружины прикрепленная к стенке корпуса.

Межфланцевый обратный клапан

Несмотря на компактность, такой тип обратного клапана на канализацию лучше не ставить: это водопроводное оборудование и на канализации оно будет работать плохо. Второй минус — невозможность быстрой прочистки — конструкция такова, что добраться к клапану можно только разобрав соединение.

Варианты рабочих схем подключения

Отопительные системы отличаются большим разнообразием и наличие обратного клапана обязательно далеко не во всех. Рассмотрим несколько случаев, когда его монтаж необходим. Прежде всего, обратный клапан обязательно устанавливается на каждый из отдельных контуров в схеме закрытого типа при условии, что они оборудованы циркуляционными насосами.

Некоторые умельцы настойчиво рекомендуют установить обратный клапан пружинного типа перед входным патрубком единственного в одноконтурной системе циркуляционного насоса. Они мотивируют свой совет тем, что так насосное оборудование можно защитить от гидроударов.

Это ни в коей мере не соответствует действительности. Во-первых, монтаж обратного клапана в одноконтурной системе вряд ли оправдан. Во-вторых, его всегда устанавливают после циркуляционного насоса, иначе использование устройства теряет всякий смысл.

Если в схему отопления включено два или больше котлов, возникновение паразитарных потоков неизбежно. Поэтому подключение обратного клапана обязательно

Для многоконтурных систем наличие запорного устройства обратного действия жизненно необходимо. Например, когда для отопления используются два котла, электрический и твердотопливный, или любые другие.

При отключении одного из циркуляционных насосов давление в трубопроводе неизбежно изменится и появится так называемый паразитарный поток, который двинется по малому кругу, что грозит неприятностями. Здесь без запорной арматуры обойтись невозможно.

Похожая ситуация возникает и при использовании бойлера косвенного нагрева. Особенно при наличии у оборудования отдельного насоса, если отсутствуют буферная емкость, гидрострелка или распределительная гребенка.

Здесь тоже велика вероятность возникновения паразитарного потока, для отсечения которого необходим обратный клапан, применяемый именно для обустройства ветки с бойлером.

Обязательно использование запорной арматуры и в системах с байпасом. Такие схемы обычно используются при переделке схемы с гравитационной циркуляции жидкости на принудительную.

В этом случае клапан ставится на байпас параллельно циркуляционному насосному оборудованию. Предполагается, что основным режимом работы будет принудительный. Но при отключении насоса из-за отсутствия электроэнергии или поломки система автоматически перейдет на естественную циркуляцию.

При обустройстве байпасных узлов для отопительных схем использование обратных клапанов считается обязательным. На рисунке представлен один из возможных вариантов подключения байпаса

Это произойдет следующим образом: насос прекращает подавать теплоноситель, исполнительный узел обратного клапана перестает испытывать давление и закрывается.

Затем возобновляется конвекционное движение жидкости по основной линии. Этот процесс будет длиться до тех пор, пока не заработает насос. Кроме того, специалисты предлагают ставить обратный клапан и на трубопровод подпитки. Это необязательно, но крайне желательно, поскольку позволяет избежать опустошения отопительной системы по самым разным причинам.

Например, владелец открыл кран на трубопроводе подпитки, чтобы увеличить давление в системе. Если по неприятному стечению обстоятельств в этот момент водоснабжение перекрыто, теплоноситель попросту выдавит остатки холодной воды и уйдет в трубопровод. В результате отопительная система останется без жидкости, давление в ней резко упадет и котел остановится.

В описанных выше схемах важно использовать правильно выбранные клапаны. Для отсечения паразитарных потоков между соседними контурами целесообразно устанавливать дисковые или лепестковые устройства

При этом гидравлическое сопротивление будет меньшим у последнего варианта, что нужно учесть при выборе.

В отопительных системах с естественной циркуляцией теплоносителя использование пружинных обратных клапанов нецелесообразно. Здесь могут быть установлены только лепестковые поворотные устройства

Для обустройства байпасного узла предпочтительнее выбирать шаровой клапан. Это обусловлено тем, что он дает практически нулевое сопротивление. На подпиточный трубопровод можно установить клапан дискового типа. Это должна быть модель, рассчитанная на довольно высокое рабочее давление.

Таким образом, обратный клапан может быть установлен не во всех отопительных системах. Он обязательно используется при обустройстве байпасов всех типов для котлов и радиаторов, а также в точках разветвления трубопроводов.

Виды обратных клапанов и принцип их работы

Основная задача обратного (запорного) клапана — заблокировать поток, идущий в обратном направлении. Для этого в этих механических устройствах ставят подвижную преграду. Основной принцип работы — в спокойном состоянии механическая заслонка опущена вниз, перекрывая просвет канализационной трубы и не давая возможности пройти обратному потоку. При появлении стоков она поднимается (отодвигается в сторону), стоки уходят, и она снова закрывается. По виду этой преграды и принципу ее работы и отличается это оборудование.

Поворотные (лепестковые)

В канализационных клапанах этого типа установлена подпружиненная круглая мембрана (тарелка). Если поток движется в «правильном» направлении, она поворачивается, поднимаясь вверх не мешает уходить стокам. Если движение начинается в другую сторону, мембрана (тарелка) прижимается к ободку внутри клапана, плотно и герметично перекрывая просвет трубы. В некоторых моделях имеется ручной затвор. Это вторая мембрана, которой управлять можно при помощи кнопки, установленной на корпусе.

Из-за формы мембраны такие запорные клапана называют еще лепестковыми, а иногда можно услышать термин «захлопки» — это из-за способа работы — мембрана захлопывается, если нет стока.

На рисунке показано, как работает обратный клапан на канализацию

Само устройство имеет большие размеры, чем труба, на которую его устанавливают. Так что в трубопроводе идет сначала расширение, а затем сужение просвета, а это — потенциальные места образования засоров. Чтобы была возможность оперативно устранять засоры, в верхней части корпуса обратного клапана делают съемную крышку. Сняв ее проблему можно быстро устранить.

Подъемный обратный клапан на канализацию

Этот вид запорного устройства на канализационную трубу назван так потому что при прохождении стоков в «правильном» направлении запорный элемент поднимается вверх. Стоки давят на перекрывающую проход тарелку, сжимая пружину та поднимается. Стоков нет — пружина разжимается, проход запирается. При поступлении стоков » с неправильной» стороны никакой возможности открыть проход нет. Это достигнуто нелинейной формой корпуса.

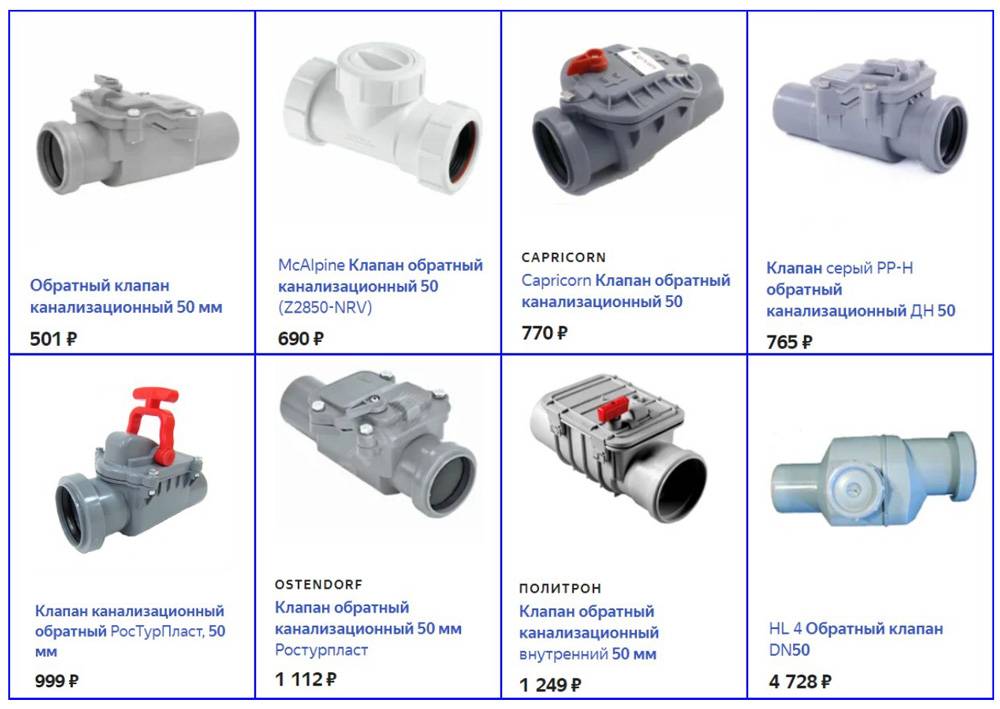

Выбор запорного клапана на канализационную трубу

Перед тем, как приобрести запорное приспособление, необходимо внимательно проанализировать особенности функционирования системы канализации в собственной квартире или доме. С учетом ее специфики и следует делать выбор.

Определяясь с моделью обратного клапана, нужно обратить внимание на ряд характеристик:

• материал изготовления;
• диаметр раструбов;
• размеры устройства;
• сложность процесса установки;
• качество изделия и наличие гарантии;
• стоимость.

Кстати, функциональность и надежность клапана от цены не зависят. В данном случае следует ориентироваться на собственные финансовые возможности. Например, нет смысла в покупке дорогостоящей модели с электрическим двигателем для установки в дачную канализационную систему, смонтированную из дешевых пластиковых труб.

Из всех вышеперечисленных характеристик самым важным параметром является диаметр раструбов

Именно на него нужно обращать внимание в первую очередь, поскольку он должен совпадать с сечением трубы канализации, в которую запланирован монтаж обратного клапана.. Неправильным решением считается покупка устройства с большим или меньшим диаметром и использование специальных переходников, в результате чего будет нарушен отлаженный механизм функционирования канализации и может измениться пропускная способность трубопровода.

Неправильным решением считается покупка устройства с большим или меньшим диаметром и использование специальных переходников, в результате чего будет нарушен отлаженный механизм функционирования канализации и может измениться пропускная способность трубопровода.

Установку общего клапана применяют только для небольшого дома – изделие на 110 или 150 миллиметров решит все проблемы, но для многоквартирных зданий такой вариант не подойдет. Лучше в этом случае предусмотреть монтаж устройства на каждую ветку трубопровода, подведенную к сантехническим предметам. То есть, следует поставить обратный клапан для трубы канализации 50, 40 или 32 миллиметра.

Обратные клапаны производят из тех же материалов, что и трубную продукцию – это:

• чугун;
• пластик;
• бронза;
• сталь, в том числе и нержавеющая.

Используются и другие материалы, но гораздо реже. Из тех, что встречаются чаще, желательно выбирать тот же, что применялся для труб, которые задействованы при обустройстве канализационной системы в домовладении или квартире. Например, не следует врезать в чугунный трубопровод запорное устройство из пластика и наоборот. Кстати, пластиковые модели самые доступные по стоимости.

Когда места совсем мало, можно использовать межфланцевые модели устройств. Чтобы их установить, нужны будут лишь уплотнители. Если решено для монтажа трубы с обратным клапаном для канализации, пригласить сантехника, нужно учитывать, что стоимость его услуг зависит от сложности выполнения работ.

Когда предстоит устанавливать простое пластиковое изделие, то справиться с задачей сможет домашний мастер при помощи минимального набора инструментов. Перед тем, как покупать устройство, его нужно внимательно осмотреть, взяв в руки, чтобы убедиться, что ничего в нем не болтается и не скрипит.

В торговой сети необходимо попросить продавца-консультанта предоставить гарантию компании-производителя. Если изготовленное в заводских условиях устройство качественное, тогда к нему всегда прилагается гарантийная документация и инструкция, описывающая правила установки.

Аэратор для канализации

Если в доме больше 2 этажей и на каждом этаже есть сантехника, то система должна оборудоваться вентиляцией. Обычно свободный воздухообмен обеспечивает фановая труба, но бывают случаи, когда нет возможности ее установить и тогда монтируется аэрационный или вентиляционный клапан.

Воздушный обратный клапан установить проще, чем жидкостный. По правилам клапана диаметром от 100 мм врезается в систему на 30 см выше, верхнего отвода, к примеру, на раковину, но сейчас есть масса небольших моделей, которые устанавливаются рядом с унитазом или сифоном.

Как установить аэратор

Как работает воздушный канализационный клапан HL 900NECO и ему подобные

Аэрационный клапан можно сделать своими руками, ниже на фото дана инструкция по изготовлению такой арматуры.

Как сделать вентиляционный клапан своими руками

Виды клапанов и принцип функционирования

Существует несколько разновидностей канализационных обратных клапанов на 110 и 50 миллиметров, которые различаются сферой применения. Соответственно, все виды механизмов обладают разной конструкцией и принципом функционирования одного элемента.

Когда сточные жидкости подходят, заслонка автоматически поднимается, после чего она снова возвращается в исходное положение. Именно по механизму функционирования заслонки классифицируются модели канализационных обратных клапанов.

Поворотные

Данная разновидность канализационных клапанов обладает подпружиненной мембраной (она называется тарелкой из-за круглой формы). В случае, когда сточные воды перемещаются в верном направлении, тарелка поворачивается и уходит вверх, не препятствуя движению жидкостей.

Однако при обратном направлении стоков подпружиненная мембрана плотно прижимается к внешнему ободку, в результате чего рабочая площадь трубопровода оказывается перекрытой.

Некоторые модели дополнительно имеют встроенную дополнительную заслонку, которая управляется вручную. Подобный запорный механизм можно регулировать при помощи специальной кнопки, находящейся на корпусе устройства.

Таким образом, трубопровод имеет сначала расширяющийся, а затем сужающийся участок, что является возможным местом образования засора канализационной системы. Решением данной проблемы становится размещение вверху корпуса механизма крышки. Сняв ее, возможно легко и быстро убрать появившийся засор.

Подъемный клапан на канализацию

Название данного вида прибора основано на механизме функционирования заслонки. Когда сточные воды перемещаются в правильном направлении, заслонка располагается вверху.

Принцип работы: жидкость оказывает давление на мембрану, которая перекрывает движение стоков, внутренняя пружина сжимается, вследствие чего заслонка поднимается. Если сточные воды не перемещаются, то пружина находится в обычном состоянии, а путь стокам преграждается.

Благодаря нелинейной корпусной форме при движении жидкости в обратную сторону открытие клапана невозможно, что обеспечивает полную безопасность от затопления.

Подобный тип обратного клапана для канализации 110 или 50 мм обладает большей надежностью функционирования, чем поворотная (лепестковая) модель, однако существует и недостаток.

Особенности формы являются причиной необходимости регулярной очистки системы, т.к. она периодически засоряется. Для выполнения этой процедуры потребуется открутить болты (4 шт.), затем тщательно почистить или, если возникла такая необходимость, заменить рабочий механизм. Если владелец имеет возможность производить регулярную чистку, то лучше приобретать именно подобный вариант обратного клапана.

Шаровый клапан

В этом типе устройств запирающим элементом является небольшой шарик. Верхняя часть корпуса сконструирована таким образом, что во время протекания сточных вод шарик попадает в отдельное отверстие и позволяет потоку двигаться.

Когда жидкость отсутствует, рабочая область трубы блокируется, в результате чего поток не способен проходить в неправильном направлении. Однако подобные модели имеют недостаток – в отличие от поворотного и подъемного механизма в данной конструкции заслонка-шарик прилегает к ободку устройства не полностью.

В результате нарушения герметичности может происходить небольшое протекание стоковых вод. Конечно же, вероятность серьезного затопления, как если бы канализационный обратный клапан полностью отсутствовал, минимальна.

Межфланцевый

Основное преимущество подобной разновидности запорного механизма – небольшие габариты, что делает возможной установку даже при отсутствии свободного места за сантехническими приборами. Внешне устройство выглядит цилиндром миниатюрных размеров со специальной поворотной заслонкой.

Данный элемент может состоять из 2 компонентов, которые закрепляются у центрального стержня, либо по внешнему виду напоминать маленькую тарелку, которая фиксируется у корпуса при помощи пружинного механизма.

Подобный вариант желательно устанавливать только в том случае, если прочие разновидности установить не удастся. Даже с учетом небольших размеров желательно все же отдать предпочтение другим типам прибора. Межфланцевый обратный клапан 50-ти мм на канализацию монтируется достаточно редко, т.к. относится к категории оборудования для водоснабжения. Для канализационных систем эффективность его работы довольно низкая.

Еще одним недостатком подобной конструкции является отсутствие возможности быстро почистить устройство. Из-за особенностей формы потребуется полностью разобрать соединение, чтобы осуществить чистку клапана.

Как выбрать приспособление

Важно уделить достаточное внимание процессу подбора модели обратного клапана для канализации. В первую очередь потребуется проанализировать свою канализационную систему. Именно на основании ее особенностей необходимо подбирать подходящую модель клапана

Именно на основании ее особенностей необходимо подбирать подходящую модель клапана.

Ориентироваться требуется на такие параметры:

• сечение трубы;
• материал изготовления;
• габариты устройства;
• способ подключения – горизонтальный либо вертикальный;
• уровень качества, наличие гарантийного срока;
• трудоемкость монтажа.

Стоимость также важна, однако она не определяет, насколько выбранный механизм будет качественным и долговечным. Цена зависит от материала изготовления и функциональности устройства, однако следует учитывать собственные финансовые возможности.

К примеру, в загородный дом с пластиковым трубопроводом не следует приобретать дорогую импортную модель, работающую на электродвигателе.

Наиболее важной характеристикой, которую требуется знать перед приобретением канализационного обратного клапана, является диаметр раструбов и труб. Эти два параметра непременно должны совпадать

Доработка канализационного обратного клапана

Watch this video on YouTube

Трудоемкость монтажа важна как для владельца дома, если он будет производить установку своими руками, так и для определения стоимости работ, если монтаж будет осуществлять специалист-сантехник. Как правило, для квартир с пластиковыми трубами достаточно приобрести пластиковый клапан на 50 мм, его установка производится достаточно просто с применением стандартного набора строительных инструментов.

Когда подходящая модель была выбрана, желательно вручную проверить в магазине наличие стрелки (она показывает движение стока, чтобы предотвратить неправильное монтирование) и качество сборки. Все элементы конструкции должны плотно прикрепляться, не скрипеть и не болтаться.

Также желательно убедиться в магазине в наличии гарантии на товар и соответствующих документов. Оригинальное устройство непременно имеет гарантийную квитанцию, а также советы по монтажу и инструкцию.

Таким образом, производить установку запорного механизма можно самостоятельно, для этого не требуется профессиональное оборудование, достаточно минимальных инструментов. Однако важнее всего правильно выбрать устройство, ориентируясь на особенности канализационной системы.

При осуществлении монтажа желательно следовать определенным рекомендациям специалистов, это позволит произвести процедуру максимально оперативно и качественно.

Обратные клапаны межфланцевые, межфланцевый обратный клапан видео обзор от UKSPAR

Watch this video on YouTube

Защита от аварий на канализационных сетях

При возникновении засора в канализационных сетях жители обращаются в аварийно-диспетчерские службы. Но пока их сотрудники прибудут на место аварии и сумеют перекрыть подачу воды, аварийная квартира нередко оказывается затопленной, а имущество жильцов – испорчено. Для исправления ситуации и устранения запаха в квартире придется делать серьезный ремонт, что, естественно, потребует серьезных финансовых вливаний.

Решить проблему поможет установка обратного клапана на канализацию. Как работает обратный клапан? Максимально просто. Принцип работы обратного клапана заключается в том, что он пропускает стоки только в прямом направлении, не позволяя им двигать в обратном.

Где можно установить обратный клапан?

Существует два варианта решения проблемы:

• Воспользоваться одним клапаном, имеющим большую пропускную способность, установив его на общую канализационную трубу.
• Установить отдельные клапаны на каждый сантехнический прибор.

Установка общего клапана возможна только для небольшого дома, обратный клапан для канализации 110 мм или 150 мм решит все проблемы, а вот для многоквартирных домов такой вариант невозможен.

В этом случае лучше предусмотреть установку клапана на канализационную трубу для каждого предмета сантехники. То есть, нужно установить обратный клапан для канализации 50 мм, 40 мм или 32 мм.

Клапаны отличают не только размеры, в продаже можно найти две разновидности клапанов для канализации:

Обычный, предназначенный для предотвращения обратного тока воды.
Клапан для унитазов или фановых труб. Это устройство монтируется непосредственно в трубы

Важно, чтобы они присутствовали в системе, где отмечается контруклон труб, который крайне сложно устранить, полностью не переделывая систему.

Разберемся, какой клапан стоит поставить в квартире, а какой рекомендуется устанавливать в частном доме.

Принцип действия клапанов

Нужно заметить, что устройство обратного клапана для канализации зависит от его типа. Так, для напорной канализации нужен шаровый обратный клапан, который используется для того, чтобы не допустить перетекания жидкости в обратном направлении. Он имеет два патрубка – приемный и выпускающий.

Устроен обратный клапан для напорной канализации просто. В камере клапана располагается шарик, наполненный воздухом, который при возникновении обратного тока воды создает давление на мембрану. Эта мембрана полностью перекрывает камеру, и жидкость попасть в трубу не может.

Чтобы клапан для напорной канализации служил надежнее, его нужно регулярно чистить. Для этого производители предусмотрели наличие съемной крышки. Помимо этого, это устройство, как правило, имеет запорный вентиль, который позволяет перекрыть трубопровод в случае необходимости. Устанавливаются такие клапаны в месте, где соединяются две трубы. Монтаж можно вести и в вертикальный стояк, и в горизонтально расположенной трубе.

Правила установки

Запорный клапан в трубу может быть установлен во время сборки трубопровода в месте соединения труб, допускается монтаж и в действующей сети. Клапан должен иметь тот же диаметр, что и диаметр установленной трубы, если это невозможно, то монтаж ведется с использованием переходника.

Вот несколько рекомендаций по установке клапана:

• На каждой модели имеется стрелочка, которая указывает направление тока жидкости. Установка должна быть произведена строго по направлению, указанному стрелкой.
• При монтаже стрелка должна быть направлена к канализационному коллектору, только при соблюдении этого условия он будет правильно работать. То есть стрелка должна указывать нормальное движение жидкости от сантехнического прибора до стояка.
• Перед установкой стоит провести его испытания на герметичность, такой несложный тест позволит избежать проблем в дальнейшем.

В случае уменьшения уровня герметичности блокирующей мембраны при работе будет возникать вибрация и шум. Для устранения поломки нужно будет снять съемную крышку, вытащить затвор и заменить его. Можно не менять затвор полностью, а установить в него новую герметичную окантовку, которая достаточно легко снимается.

Как монтируются обратные клапаны для насосных станций

Обратный клапан для совместной работы с насосной станцией следует выбрать на этапе составления проекта. В некоторых моделях насосов такие затворы включены в конструкцию, для остальных существует несколько правил:

• Для насосов вакуумного типа (всасывающих) затвор монтируется на выходе насоса, до гидроаккумулятора.
• При большой глубине скважины и при большом расстоянии от скважины на поверхности следует установить дополнительное устройство на водозаборе.
• Для напорных насосов, опускаемых в скважину, затвор монтируется на выходной патрубок.

Кроме того, при монтаже следует строго соблюдать направление потока, указанное на корпусе, и тщательно уплотнять все соединения.

Обратный клапан с электродвигателем

Этот современный аналог обратного клапана работает на электричестве, на случай частых перебоев с электроэнергией, есть модели с аккумуляторами. В этом устройстве запирающая мембрана всегда полностью открыта, что предотвращает образование на ней грязевых наростов, которые не дают ей в случае необходимости полностью закрыться.

Работает прибор следующим образом:

1. жидкость начинает двигаться в обратном направлении и заполняет трубы;
2. когда труба заполняется до 70 % своего объема, установленный внутри зонд подает сигнал на электроблок;
3. срабатывает звуковая и световая сигнализация, оповещая о неприятности;
4. заслонка автоматически закрывается.

Выбор вакуумного клапана

При выборе аэратора следует руководствоваться тремя основными факторами:

1. Диаметр канализационной трубы. В зависимости от этого параметра выпускаются:

вакуумный клапан 50 мм.

Клапана большого диаметра устанавливаются на канализационные стояки, а малого на отводы от общего стояка. Аэраторы диаметром 50 мм могут справляться со стоками не более чем от 2-х сантехнических устройств.

1. Особенности конструкции устройства. В зависимости от внутренней конструкции, предусмотренной производителем, фановый клапан вакуумный может быть оснащен:

• штоком (конструкция устройства представлена на рисунке выше);
• резиновой мембраной, выполняющей те же функции.

1. Компания-производитель, гарантирующая качество выпускаемой продукции. Специалисты рекомендуют приобретать аэратор, изготовленный одной из следующих компаний:

• Ostendorf (Германия). Стоимость изделий варьируется в пределах 600-1000 рублей (8-14 $);
• Политэк (Россия) – от 200 рублей (3 $);
• Sanit (Германия). Средняя стоимость составляет 400-800 рублей (6-12 $);
• Политрон (Россия) – от 150 рублей (2 $);
• McAlpine (Шотландия) стоимость более 1 500 рублей (21 $).

Все выпускаемые клапана могут отличаться по форме и цвету. Выбирать рекомендуется то устройство, которое наиболее оптимально сочетается с иными приборами в помещении.

Заключение

Обратный клапан для канализации, после несложной установки в систему слива и отвода продуктов жизнедеятельности, становится надежной преградой и важным защитным элементом жилого пространства от возврата сливных стоков и отходов, запахов канализации при авариях, засорах и пробках в главном канализационном коллекторе. Стандартное местоположение запорного канализационного устройства в системах с диаметром 110 мм – после унитаза, а также в разрыве трубы, ведущей в центральную систему (колодец) из индивидуальной квартиры (домостроения). Недорогое приспособление сбережет нервы и силы хозяев, сохранит имущество, предупредит возможные материальные траты.

Всё полезное о канализации — gidkanal.ru
