Индукционные котлы для отопления дома

Плюсы и минусы индукционного электрического котла

Минусы индукционного котла:

1. При справедливости утверждений о том, что такой котёл — экологичный и не выбрасывает в окружающую среду выхлопов, электромагнитное поле он по жилищу распространяет. На него реагируют и люди, и животные, и техника.
2. Безопасен только условно. Если случится утечка теплоносителя, электромагнитное поле не выключится автоматом, сердечник будет продолжать нагреваться вплоть до оплавления корпуса, а произойдёт это буквально за пару секунд. Поэтому очень важна для такого котла сложная и надёжная автоматика контроля, выключающая электропитание при утечках. Стоит она дорого. А на отечественных образцах индукционных нагревателей ради экономии чаще всего стоят дешёвые китайские образцы.
3. Стоит почти в 2 раза дороже ТЭНового. При этом его заявленная экономичность явно завышена и окупать себя будет долго.
4. В рациональности и экономии серьёзно уступает газовым и твердотопливным системам отопления.

Преимущества:

1. В некоторых моделях есть вариант удалённого управления с помощью электронного программатора по GSM-каналу. Это действительно бывает удобно — выставить температуру на 8—10 °С на время отсутствия людей в доме, уехав на недельку, не беспокоясь о промерзании жилища.
2. Нет промежуточных техосмотров, замены ТЭНа и прочих ремонтно-профилактических работ.

Востребованные модели

Если вы хотите выбрать хороший индукционный электрический котел отопления, ознакомьтесь с дальнейшей информацией – мы расскажем вам про самые удачные и популярные модели. Что касается выбора по мощности, ориентируйтесь на площадь помещений. Помните, что на каждые 10 кв. м. площади требуется 1 кВт тепла.

Котлы ВИН-3

Перед нами самый простой вихревой индукционный котел, предназначенный для обогрева зданий небольшой площади. Его мощность составляет 3 кВт, отапливаемая площадь – до 30 кв. м (или от 90 до 140 кубометров обогреваемого объема). Он выполнен в виде трубы небольшого диаметра с боковыми патрубками для подключения системы отопления. В нижней части располагается контакт для подключения заземления. Блок управления подключается через контактную группу в верхней части корпуса.

Индукционный электрокотел предназначен для эксплуатации в закрытых системах отопления с принудительной циркуляцией теплоносителя. Он настолько мал, что не займет много места в помещении. Но настенное крепление должно быть надежным – вес агрегата составляет 30 кг. Для его питания используется однофазная сеть с напряжение 220 Вольт. Управляющий блок включает в себя защитные автоматы и отличается предельной компактностью.

Котел поставляется на рынок в нескольких комплектациях. Они включают в себя дополнительные узлы – управляющие блоки, регулирующую арматуру, датчики потока и многое другое, что может понадобиться для монтажа системы отопления.

Котлы Миратрон

Индукционные котлы Миратрон созданы для работы в системах отопления в зданиях площадью до 360 кв. м – на рынок поставляются модели мощностью от 6 до 36 кВт. Они выполнены в виде прямоугольных вертикальных шкафов со встроенными системами управления. Оборудование отличается своей информативностью – оно показывает количество работающих в данных момент секций, замеряет напряжение питания, отображает текущую мощность и температуру теплоносителя в подающей и обратной трубах.

Благодаря наличию продвинутой автоматики, котлы позволяют немного сэкономить за счет точного температурного контроля. А многосекционное исполнение снижает нагрузку на электросеть. Требуемый температурный режим работы отопления устанавливается с помощью кнопок, располагающихся на панели управления индукционных котлов. Здесь же мы увидим кнопку «Турбо», запускающую режим быстрого прогрева.

Котлы Sav PROF

Если у вас созрела необходимость купить малогабаритный индукционный котел для организации отопления в здании небольшого размера, обязательно обратите свое внимание на котлы Sav серии PROF. Они выполнены в аккуратных металлических корпусах, включающих в себя все необходимое для систем отопления – это пусковая автоматика, термоманометры, ручные спускники воздуха, датчики протока, модули управления и циркуляционные насосы. Из обвязки необходимо приобрести только расширительный бачок и предохранительный клапан

Из обвязки необходимо приобрести только расширительный бачок и предохранительный клапан.

Мощность индукционных котлов Sav PROF составляет 2.5, 3.5, 5 или 7 кВт – на выбор потребителя. Соответственно, обогреваемая площадь достигает 70 кв. м. при использовании самого мощного образца. Все модели питаются от однофазной сети с напряжением 220 Вольт. Благодаря компактному исполнению и наличию некоторых элементов обвязки, оборудование отличается предельной легкостью в монтаже – сборка отопления не отнимет у вас много сил и времени.

Представленные индукционные котлы обладают важным преимуществом – в них имеются контактные группы для подключения внешних элементов управления отоплением. К ним подключаются внешние температурные датчики, дополнительные пульты (в том числе с управлением по телефону и через интернет), а также программаторы.

Индукционный котел отопления своими руками

В бытовых условиях нагреватель можно изготовить из сварочного инвертора или трансформатора.

Котел из сварочного инвертора

Прежде чем приступить непосредственно к сборке необходимо запастись следующими материалами:

• Нержавеющей проволокой диаметром 5-7 мм;
• Отрезком пластиковой термостойкой трубы, длиной приблизительно 500 мм, наружным диаметром не более 50 мм и толщиной стенки не менее 5 мм;
• Просечной или плетеной сеткой из нержавеющей стали с окном не более 4х4 мм. Размер сетки должен полностью перекрывать поперечное сечение пластиковой трубы и обеспечивать возможность надежного крепления;
• Эмалированной медной проволокой диаметром 1,2-1,5 мм. Для намотки катушки понадобится приблизительно 5м;
• Двумя переходниками для соединения котла с отопительной магистралью;
• Сварочным инвертором, позволяющим осуществлять плавную регулировку силы тока.

После того как все необходимые комплектующие подготовлены, можно приступать к работе по сборке индукционного котла. Сборка состоит из нескольких этапов:

1. Нержавеющая проволока нарезается на отрезки длиной 5-6 см в количестве, необходимом для полного заполнения трубы.

2. Одна сторона трубы закрывается сеткой, после чего производится засыпка отрезков проволоки и заделка второй стороны. Внутренняя полость трубы заполняется полностью, а наличие с обоих сторон ограждающей сетки предотвращает попадание кусочков проволоки в трубопроводы отопительной системы.

3. На заполненную трубу наматывается 90-100 витков медной проволоки. В процессе намотки необходимо обеспечить равномерность и одинаковое расстояние между витками. Вся катушка должна быть равноудалена от обоих торцов трубы.

4. На торцы трубы герметично устанавливаются переходники, и производится врезка в существующую отопительную магистраль.

5. Оба вывода катушки подсоединяются к сварочному инвертору.

6. Смонтированный таким образом отопительный контур заполняется теплоносителем, после чего система готова к работе.

Категорически запрещается подключение прибора к электросети до полного заполнения системы теплоносителем.

7. С помощью инвертора выполняется установка необходимого температурного режима.

Такая конструкция индукционного прибора своими руками может эффективно обогревать площадь 50–60 м2. Если же отапливаемая площадь больше, либо требуется дополнительная мощность для автономного горячего водоснабжения, существует второй вариант.

Индукционный котел с использованием трансформатора

При использовании трансформатора, роль нагревательного элемента играет корпус прибора, внутри которого циркулирует теплоноситель. Для изготовления агрегата, помимо навыков сварщика, потребуются:

• Две металлических трубы помещенных одна в другую таким образом, чтобы между ними образовалась полость.
• Два плоских кольца для заделки торцов;
• Сварочный инвертор;
• Трансформатор трехфазный;
• Металлические трубы для входного и выходного патрубков.

1. На некотором расстоянии от торцов в полый цилиндр ввариваются патрубки, обеспечивающие циркуляцию теплоносителя.

2. Путем наматывания медной проволоки на корпус формируется первичная обмотка;

3. Для замедления остывания и уменьшения рассеивания тепловой энергии, изделие помещают в специальный корпус, а образовавшуюся полость заполняют жаростойким теплоизоляционным материалом.

Обеспечение безопасности

Для предотвращения несчастных случаев, при монтаже самодельных индукционных котлов предназначенные для отопления частного дома необходимо придерживаться нескольких правил:

• При подключении изделия к системе отопления, расстояние от стены должно быть не менее 30 см, а от пола и потолка не менее 80 см;
• Устанавливать приборы можно исключительно в замкнутые контуры с принудительной циркуляцией теплоносителя;
• На выходной патрубок следует установить манометр и предохранительный клапан.

Использование явления электромагнитной индукции при изготовлении отопительных котлов позволяет существенно уменьшить габариты изделий, обеспечить высокую производительность и длительный срок службы оборудования.

Какой размер индукционной плиты лучший?

1. Размер поверхности варочной панели

Индукционные варочные панели бывают всех возможных размеров, от одно- или двухконфорочной шириной 30 см до самого популярного решения шириной 60 см с четырьмя участками до широких плит (70 и 75 см), также с четырьмя участками. Самые большие поверхности имеют до пяти полей и имеют ширину 77 и 90 см. Самые большие из них могут иметь до шести зон нагрева.

2. Глубина варочной панели

Большинство панелей на рынке имеют глубину 51-52 см и толщину 5,5-4,5 см. Внутренние размеры тоже вполне стандартные — для самого популярного внешнего размера 51,8 х 59 см это 49 х 56 см.

Конечно, есть и другие размеры, например, популярные на западных рынках модели: 90 х 40 см (три индукционные зоны) или даже плиты шириной 120 см.

3. Мощность варочной панели

Мощность индукционных панелей находится в диапазоне 2,8 — 12 кВт. Самая низкая мощность зарезервирована для панелей, подключенных к одной фазе, а мощность от 4,7 кВт до 12 кВт является типичным двух- или трехфазным подключением).

В наиболее популярных моделях индукционная мощность составляет 7,2 кВт (Gorenje, Samsung, Beko, Whirlpool) или 7,4 кВт (Electrolux, Amica и более дорогие модели Bosch и Siemens). Исключение составляют варочные панели немецких производителей Bosch и Siemens. Большинство моделей на нашем рынке имеют мощность 6,9 кВт, поэтому они слабее конкурентов. Для сравнения: на рынке Германии практически все панели имеют мощность от 7,4 кВт и выше.

Немного теории

Сделать это устройство под силу каждому

Многие знают, что существуют индукционные кухонные плиты, но не многие знают о принципе их работы. А это очень просто – специальная катушка плиты вырабатывает магнитные поля определенной частоты, которые при воздействии с металлом, возбуждают в нём электрические вихри.

Последние в свою очередь за счёт сопротивления металла его нагревают. Так происходит нагрев кухонной посуды: кастрюль и сковород. Главное условие в этом процессе – металл с магнитными свойствами, — например, нержавейка, чугун и железо, а вот алюминий и другие цветные металлы нагреваться не будут.

Изготовление теплицы своими руками из профильной трубы и поликарбоната: полное описание процесса, чертежи с размерами, полив и обогрев (Фото & Видео)

Обзор производителей и моделей индукционных котлов

Для вас мы подготовили обзор производителей индукционных отопительных котлов, а также некоторых его моделей.

ВИН

Имеет множество моделей и тем самым предоставляет огромный выбор для потребителя. Мощность котлов отопления «ВИН» составляет от 3 кВт, площадь обогрева — от 30 м², начальная цена — от 32 000 рублей.

Рассмотрим особенности моделей котлов данного производителя в таблице.

ВИН-3	30-40м2	220	32000
ВИН-5	50-60	220	33000
ВИН-7	70-90	220	37000
ВИН-7	70-90	380	46000
ВИН-10	100-120	380	50000
ВИН-15	150-170	380	46000
ВИН-20	200-230	380	60000

SAV

Характеристики котла отопления SAV – это лёгкость пользования и установки, экологичность, работа в автоматическом режиме, долговечность. Практически отсутствует возможность появления накипи, а деталей, которые движутся и подлежат износу, нет.

2,5	2100	220	32 950
3,5	2950	220	35 100
5	4235	220	37 000
5/2	4235	220	42 500
7/2	5970	220	45 000
7/3	5970	220/380	52 000
10	8750	220/380	55 000
15	12670	220/380	65 000

К недостаткам индукционного котла «САВ» можно отнести высокую стоимость. Цена моделей такого котла в пределах от 32 950 до 65 000 рублей. Еще два минуса – зависимость от электричества и затруднённый процесс регулировки мощности.

Гейзер

Существует множество моделей у данного производителя. Отличаются они высокой производительностью. Диапазон мощности от 4,5 до 250 кВт, а КПД достигает 98%.

Модели «Гейзер — 5» необходимо напряжение в сети 220 В, остальным основным моделям (10, 15, 20, 25, 50, 100, 250) — 380 В.

Уникальность этой модели в ее надёжности, как свидетельствуют отзывы. Эти котлы устойчивы и имеют второй класс по электробезопасности. Не требуют особенного техобслуживания, а за отсутствием продуктов горения, отсутствует и возможность получения вреда для здоровья. Котлы «Гейзер» отличаются малыми габаритами, вследствие чего агрегат можно устанавливать в небольшом пространстве. Работает модель довольно тихо, поэтому владельцам не придётся использовать материалы для звукоизоляции.

Как минус можно отметить сложную установку и подключение котла «Гейзер». Всем моделям индукционного котла отопления нужно 380/3ф. От сети могут работать только котлы с малой мощностью в 220/50.

Эдисон

Эта марка используется для отопления жилых помещений, а также зданий промышленных, административных и пр. Её модели различны (4,7; 13; 22; 50; 100; 250; 500). Такой индукционный котёл применяется в системах теплоснабжения замкнутых. Как правило, в качестве теплоносителя у него выступает вода. Нагреватель функционирует «на автомате», но по желанию можно изменять работу нагревателя либо по температуре теплоносителя, либо по температуре воздуха в здании.

Котёл Эдисон

Положительных характеристик котёл «Эдисон» имеет больше, чем негативных. К его достоинствам относят длительный срок службы, высокую электро- и пожаробезопасность, а также неизменяемый в процессе работы коэффициент полезного действия. К тому же, при покупке данного котла, вам не потребуется постоянно его контролировать и постоянно обслуживать.

Еще некоторые характеристики котла отопления «Эдисон»:

• частота тока 50 Гц;
• максимальная температура теплоносителя в градусах – 115;
• масса оборудования колеблется от 40 кг («Эдисон — 4,7») до 1500 кг («Эдисон — 500»).
• использование (с согласия изготовителя) различных теплоносителей, таких как масло, вода, антифриз.

Миратрон

Модельный ряд данных котлов имеет мощность в пределах от 6 до 30 кВт и также подходит для обогрева промышленных и жилых помещений (до 350 м2).

Котёл Миратрон

Вот ещё некоторые характеристики:

• коэффициент полезного действия котла отопления «Миратрон» 90%;
• отличная защита от накипи;
• правильное расходование энергии и экономия бюджета пользователя;
• подключение к любому виду электрической сети;
• работает очень тихо и не требует постоянного надзора;
•  работа только с закрытыми отопительными системами;
•  применение в управлении инверторного пускателя и, как следствие, высокая стоимость оборудования;
•  большие вес и габариты котла.

Стоимость котла отопления «Миратрон» разная. К примеру, модель «Miratron А006» мощностью в 6 кВт, обогреваемой площадью 70 м² и весом 50 кг имеет цену 45000 рублей. «Miratron А006» с мощностью 15 кВт, площадью обогрева помещения в 170 м² и весом 80 кг – 65000 рублей.

Сравнение популярных моделей

Сравним некоторые модели разных производителей индукционных котлов отопления с похожими характеристиками.

ВИН-5	4250	27 000	Россия	60 — 150
Эдисон-5	5000	35 000	Россия	100 — 120
ИНЭРА SAV	4500	30 000	Россия	50 — 80

Также на рынке представлена ТЭНовые и электродные электрические котлы.

Варианты автоматической подачи топлива

Существует два вида питателей.

Подача пневмотранспортером

Устройство состоит из следующих частей:

• компрессора;
• ресивера;
• дозатора с поршневым приводом.

Раз в 24 часа воздух с избыточным давлением нагнетается в накопитель, после чего система переходит в энергонезависимый режим.

Автоподача осуществляется за счет действия сжатого газа на поршни, поэтому перебои в электроснабжении продолжительностью менее суток на ней никак не сказываются.

Транспортеры этого типа имеют два недостатка:

• относительно большие энергозатраты (мощность двигателя компрессора составляет 1,5-2 кВт);
• издают громкий шум.

Поэтому их применяют только в условиях нестабильного электроснабжения.

Передача шнековая

Механизм напоминает мясорубку. Спиральные витки шнека при вращении двигают уголь поступательно вперед.

Питатель работает бесшумно и потребляет сравнительно мало электричества (мощность мотора составляет 130-180 Вт).

Недостатки механизма следующие:

• энергозависимость;
• при длине более 2 м уголь за время пути успевает раскрошиться.

Большинство бытовых агрегатов оснащается такими питателями.

Принцип работы

В основе работы лежит принцип электромагнитной индукции:

• После запуска устройства происходит образование электромагнитного поля. При этом сердечник прогревается до температуры 75- градусов.
• Вода через входные патрубки подается на теплообменник с сердечником.
• Подогретый до заданной величины теплоноситель подается в систему труб через выходные патрубки.

Для отопления больших и многоэтажных домов наличие циркуляционного насоса в системе обязательно.

Индукционный подогрев является самым быстрым из всех существующих на данный момент.

Модели состоят из трех основных узлов (слоев):

• Внутренний – непосредственно сердечник. Изготавливается в виде стальных труб.
• Изоляция. Необходима для снижения потерь тепла к агрегату.
• Наружный – корпус. Изготавливается из металла.

В качестве теплоносителя используется – вода или антифриз.

Принцип работы

Индукционный нагрев осуществляется при помощи следующих составляющих:

• индуктора;
• генератора;
• нагреваемого предмета.

В качестве индуктора используется катушка, которую изготавливают из толстой медной проволоки. Посредством этой детали создается магнитное поле. При помощи генератора переменного тока вырабатывается ВЧ поток от обычной электросети 220 В и 50 Гц. Нагревательным элементом может быть любой металлический предмет, который способен поглощать тепловую энергию под воздействием магнитного поля.

Особенность магнитного поля заключается в том, что оно способно менять направление электромагнитных волн на ВЧ. При помещении внутрь поля металлического предмета, происходит нагрев металла без контакта с катушкой, благодаря вихревым токам.

Соприкосновение заготовки к нагревательному элементу необязательно. Главное, чтобы катушка равномерно охватывала нагреваемую поверхность детали.

Таким образом удается добиться минимальных потерь при переходе одного вида энергии в другую и при этом получить высокий КПД. Благодаря индукционному способу можно получить довольно быстрый нагрев поверхностных слоев. Например, для нагрева металлической заготовки диаметром около 40 мм и длиной 150 мм понадобится порядка 25 с.

Индукционные нагреватели чаще всего работают на частоте 10 кГц. Именно так удается получить максимальный КПД. Частоту можно регулировать, что зависит от таких показателей:

• температура нагреваемого предмета;
• требуемая производительность нагрева;
• поперечное сечение предмета.

Критерии выбора отопительного оборудования

При покупке теплогенератора обращают внимание на следующее:

1. Номинальную мощность.

2. Объем бункера. Подбирается с тем расчетом, чтобы при максимальной производительности запаса топлива хватало на 3-4 дня.
3. Функциональность.
4. Есть две разновидности: одна работает только на систему отопления, другая кроме этого способна греть воду для хозяйственных нужд.
5. Управление.
6. Тип автоматики.

Первый критерий является главным. Номинальная мощность приравнивается к теплопотерям отапливаемого объекта в самый холодный период. Точную величину определяют с помощью сложного расчета. Методика изложена в СНиП «Отопление, вентиляция, кондиционирование».

Порядок действий зависит от высоты потолка:

1. До 3 м. Теплопотери принимают равными 100 Вт на каждый кв. м площади.
2. Более 3 м. Подсчитывают объем в куб. м и умножают его на 40 Вт.

Котлы с функцией приготовления горячей воды делятся на два вида:

1. Двухконтурные. Работают в режиме проточного нагрева. Компактны, но при небольшой мощности обслуживают только одну водоразборную точку.
2. С возможностью подключения бойлера косвенного нагрева. Накопитель занимает много места, но зато даже при минимальной мощности отопителя одновременно может обслуживаться любое количество водоразборных точек.

По способу управления различают три типа приборов:

1. Простые. Имеются только клавиши на передней панели котла.
2. С пультом ДУ.
3. С модулем GSM. Принимают команды по сети сотовой связи из любой точки страны.

На отопителях устанавливают 3 вида автоматики:

1. Простую. Термодатчики закреплены на трубах. Система поддерживает заданный пользователем температурный режим, например, 90/80 (подача/обратка).
2. Комнатный термостат. Сенсоры установлены в помещении. Котел поддерживает заданную пользователем температуру в комнате, выбирая оптимальный режим (90/80, 70/60 и т.д.).
3. Погодозависимую. Датчики находятся в помещении и на улице. Отопитель получает информацию о потеплении или похолодании и успевает своевременно скорректировать режим работы с целью сохранения стабильной температуры в помещении.

Обслуживание индукционных котлов

Как такового обслуживания индукционный котел не требует. Единственное, что можно порекомендовать в этом вопросе, это периодически проверять надежность заземления и электрические соединения.

В заключение стоит отметить, что индукционные котлы нового поколения идеально подходят для отопления дома, где хозяева подолгу отсутствуют или бывают наездами. Экономичность, автономность и безопасность такого вида отопительного оборудования вполне оправдывают его довольно высокую стоимость. А если использовать в такой системе в качестве теплоносителя антифриз, то заморозка ей точно не грозит.

Нюансы

1. При проведении опытов по нагреву и закалке металлов, внутри индукционной спирали температура может быть значительна и составляет 100 градусов Цельсия. Этот теплонагревательный эффект можно использовать для нагрева воды для бытовых нужд или для отопления дома.
2. Схема нагревателя рассмотренного выше (рисунок 3), при максимальной нагрузке способна обеспечить излучение магнитной энергии внутри катушки равное 500 Вт. Такой мощности недостаточно для нагрева большого объёма воды, а сооружение индукционной катушки высокой мощности потребует изготовление схемы, в которой необходимо будет использовать очень дорогие радиоэлементы.

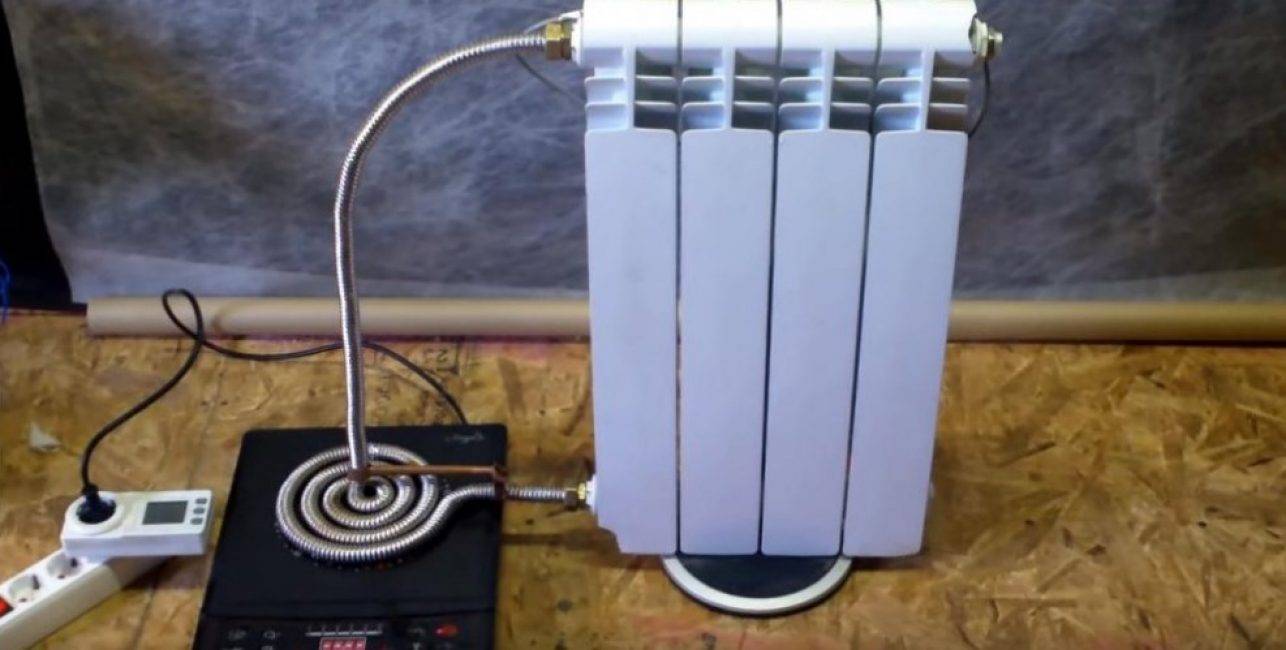

3. Бюджетным решением организации индукционного нагрева жидкости, является использование нескольких устройств описанных выше, расположенных последовательно. При этом, спирали должны находиться на одной линии и не иметь общего металлического проводника.
4. В качестве теплообменника используется труба из нержавеющей стали диаметром 20 мм. На трубу «нанизываются» несколько индукционных спиралей, таким образом, чтобы теплообменник оказался в середине спирали и не соприкасался с её витками. При одновременном включении 4 таких устройств, мощность нагрева будет составлять порядка 2 Квт, что уже достаточно для проточного нагрева жидкости при небольшой циркуляции воды, до значений позволяющих использовать данную конструкцию в снабжении тёплой водой небольшого дома.
5. Если соединить такой нагревательный элемент с хорошо изолированным баком, который будет расположен выше нагревателя, то в результате получится бойлерная система, в которой нагрев жидкости будет осуществляться внутри нержавеющей трубы, нагретая вода будет подниматься вверх, а её место будет занимать более холодная жидкость.
6. Если площадь дома значительна, то количество индукционных спиралей может быть увеличено до 10 штук.
7. Мощность такого котла можно легко регулировать путём отключения или включения спиралей. Чем больше одновременно включённых секций, тем больше будет мощность работающего таким образом отопительного устройства.
8. Для питания такого модуля понадобится мощный блок питания. Если есть в наличии инверторный сварочный аппарат постоянного тока, то из него можно изготовить преобразователь напряжения необходимой мощности.
9. Благодаря тому, что система работает на постоянном электрическом токе, который не превышает 40 В, эксплуатация такого устройства относительно безопасна, главное обеспечить в схеме питания генератора блок предохранителей, которые в случае короткого замыкания обесточат систему, там самым исключив возможность возникновения пожара.
10. , при условии установки для питания индукционных устройств аккумуляторных батарей, зарядка которых будет осуществляться за счёт энергии солнца и ветра.
11. Аккумуляторы следует объединить в секции по 2 шт., подключённые последовательно. В результате, напряжение питания при таком подключении будет не менее 24 В., что обеспечит работу котла на высокой мощности. Кроме этого, последовательное подключение позволит снизить силу тока в цепи и увеличить срок эксплуатации аккумуляторов.
