Устройство и принцип работы солнечной батареи: схема и комплектующие, история создания

Как работает солнечная батарея?

Основой фотоэлемента является кристалл кремния. Соединения кремния очень распространены в природе. Самый известный – это оксид кремния или песок. Кристалл кремния можно упрощенно назвать большой песчинкой.

На полученные пластины кремния нанесён с одной стороны слой бора, а с другой ─ фосфора.

В местах контакта кремниевой пластины с бором имеется избыток электронов. На другой стороне по границе кремниевой пластины с фосфором недостаёт электронов. Там образуются «дырки», как их принято называть. Такую стыковку границ с избыточным количеством электроном и их недостатком называют p-n переходом.

Мощность одного фотоэлектрического элемента маленькая, а напряжение составляет около 0,5 вольта. Поэтому их последовательно объединяют в батареи по 36 штук, чтобы получить на выходе 18 вольт. Это хватит для того, чтобы зарядить аккумулятор 12 вольт.

Стоит отметить, что полностью отказаться от электричества из централизованных сетей не получиться. Но после установки солнечной батареи можно будет сэкономить на коммунальных расходах.

Что касается установки солнечных батарей, то здесь следует отметить следующие моменты:

• Устанавливать панели нужно на южной стороне крыши, фасада или на участке стороной на юг;
• Угол наклона соответствует значению широты вашего региона;
• Рядом не должно быть объектов, отбрасывающих тень на солнечные батареи;
• Поверхность панелей нужно регулярно очищать от грязи и пыли;
• Желательно использовать системы с отслеживанием положения солнца.

Солнечные батареи для частного дома: характеристики

Для частного дома, оптимальным вариантом будут солнечные батареи выполненные на основе кремния. Конечно, есть и другие виды, изготовленные из редких дорогих материалов с более хорошими характеристиками. Но они практически не используются в бытовой сфере, из-за высокой стоимостью и длительным сроком окупаемости. Поэтому их затрагивать мы сегодня не будем.

Монокристаллические солнечные батареи

Монокристаллические солнечные батареи отличаются тёмно-синим цветом внешней поверхности. Этот оттенок достигнут за счёт использования в основе высококачественного и чистого кремния.

Монокристаллические солнечные батареи для частного дома, обладают рядом положительных характеристик:

• В первую очередь это высокий КПД с показателем 20-25%.
• Во вторых, панели имеют не большие размеры с относительно высокой мощностью. Если сравнивать с поликристаллическими солнечными батареями.
• Заявленный срок службы таких изделий не меньше 30 лет, при соблюдении правил эксплуатации.

Недостатков здесь не так и много, но их стоит упомянуть:

• В первую очередь, это высокая стоимость монокристаллических солнечных батарей и соответственно длительный период окупаемости.
• Повышенная чувствительность к пыли. Загрязнённая поверхность не принимает, а рассеивает свет по сторонам, соответственно показатель КПД существенно снижается.

Завышенная стоимость монокристаллических солнечных батарей, объясняется уникальным расположением элементов кремния. Кристаллы расположены под определённым углом и соответственно могут принимать солнечные лучи только перпендикулярного направления относительно поверхности батареи. Поэтому монокристаллические батареи поставляются с дополнительным оборудованием, которое автоматически регулирует угол наклона панелей в течение дня.

Из-за сложной конструкции и необходимости в постоянно прямом солнечном свете, монокристаллические батареи устанавливаются на открытой или высокой местности.

Поликристаллические солнечные батареи

Поликристаллические солнечные батареи отличаются неравномерным синим оттенком из-за использования кремния среднего качества. В данном случае кристаллы располагаются под разным углом, соответственно КПД поликристаллических солнечных батарей ниже чем у монокристаллических.

Так же стоит отметить преимущества поликристаллических солнечных батарей:

• В первую очередь это высокий КПД при рассеянных солнечных лучах.
• Возможность монтажа на любую плоскую поверхность без дополнительного поворотного механизма.
• Относительно не высокая стоимость, по сравнению с предыдущим вариантом.
• Довольно продолжительный период эксплуатации, не меньше 15 лет.

Давайте вместе рассмотрим недостатки поликристаллических солнечных батарей для частного дома:

• Не высокий уровень КПД, максимум 15%.
• Довольно объёмные и тяжёлые панели с довольно не высокой мощностью.

Если проанализировать российский рынок, то поликристаллические солнечные батареи завоевали большую популярность. Скорей всего это обусловлено простотой конструкции и не высокой стоимостью.

Аморфные солнечные батареи

Аморфные солнечные батареи отличаются от предыдущих моделей как по составу так и методу изготовления. В данном варианте кремнии наносится на поверхность панелей тонким сплошным слоем и покрывается защитной плёнкой. Такой способ изготовления мало затратный и соответственно уровень эффективности довольно низкий. Уровень КПД у данных моделей не превышает 10%.

Единственное преимущество аморфных солнечных батарей, в том что они изготавливаются и на гибком основании тоже. Что позволяет их устанавливать на кровлю сложной формы. Но такие варианты на сегодня стоят довольно дорого при не высокой мощности.

Герметизация элементов и монтаж панели

Этот процесс – финальный этап создания солнечного источника энергии. Герметизация нужна, чтобы уменьшить негативное воздействие окружающей среды на элементы. Отличный герметик (его используют за границей) – компаунд, однако он стоит недешево. Поэтому для домашней панели подойдет и силиконовый, но довольно густой. Начните с фиксации системы в середине и по бокам, после этого залейте вещество в промежутки между элементами. На обратную сторону нанесите акриловый лак, смешанный с тем же силиконом.

Совет. Перед началом герметизации еще раз удостоверьтесь в хорошем качество пайки – протестируйте панель. Иначе потом внести изменения будет сложно.

Панель можно эксплуатировать такими способами:

1. В электрическую цель включается инвертор, который будет преобразовывать постоянное напряжение от солнечной панели в переменное.
2. Электрическая цель комплектуется аккумулятором (АКБ) и контроллером заряда АКБ. Они накапливают энергию от солнечной панели постоянно (в пределах вместимости АКБ), даже в тот момент, пока вы ею не пользуетесь.

Помните: вы всегда сможете нарастить количество элементов, расширив панель. Солнечная батарея будет максимально эффективной только на солнечной стороне дома. Предусмотрите возможность механического поворота и смены угла наклона, ведь солнце движется по небу, иногда его затягивают тучи

Также для эффективности важно, чтобы на устройство не налипал снег

Категории качества

Чтобы оценить качество солнечной панели, надо в первую очередь выяснить класс использованного для производства фотоэлектрических элементов сырья. От этого зависят эффективность и срок службы готовых изделий. Основных классов 4:

Лучше выбирать первый вариант, на крайний случай подойдет и второй. Только они смогут обеспечить нормальную эффективность и будут служить долгое время.

Защитная пленка на солнечных панелях тоже должна быть качественной.

Ламинирующий материал EVA – это специальная пленка, которая располагается с лицевой стороны и может использоваться на изнаночной. Главное назначение – защита рабочих элементов от неблагоприятных воздействий без создания помех для солнечного света. Качественные варианты служат около 25 лет, некачественные – от 5 до 10. Определить разновидность на глаз невозможно, поэтому проще исходить из цены – у добротных вариантов она не будет низкой.

Почему так важна эффективность?

Большое значение эффективность приобретает при расчёте площади, которую вы можете использовать под систему солнечных батарей. При сопоставимых размерах описанных модулей от Amerisolar AS–6P30 280W (1.63 квадратных метра) и NeOn 340 W от LG (1.71 квадратных метра), разница в мощности на один квадратный метр на выходе будет составлять 15.6%. С одной стороны, это может показаться не очень эффективным, учитывая разницу в цене более чем в два раза, но в случае с ограниченным пространством или более агрессивной внешней средой, возможно, сдвинет ваш выбор в пользу этого известного производителя.

Увеличенный коэффициент полезного действия подчеркивает не только эффективность технологии изготовления, но и качественные материалы, используемые при изготовлении. Это сможет сказаться на сроках работы устройств, на устойчивость панелей к так называемой деградации. Не стоит забывать также и про гарантийные обязательства производителя. Имея представительства и гарантийные сервисы почти во всех уголках мира — LG сможет похвастаться более лояльным подходом к клиентам и выполнением своих обязательств.

Виды солнечных панелей

Солнечные батареи функционируют долго, могут вырабатывать постоянный ток, даже если погода пасмурная. Вместе с тем появляется возможность предупредить возникновение скачков напряжения. Как результат, техника на объекте, подключенная к такому источнику электроэнергии, служит дольше, т. к. созданы более щадящие условия эксплуатации (исключается риск повышения, падения напряжения, отключение питания).

Модуль представляет собой панель, состоящую из нескольких преобразователей, объединенных между собой. Чтобы изменить характеристики солнечной батареи, добавляют такие конструкции. Но эффективность работы подобных устройств зависит не только от количества модулей, а еще и от того, насколько правильно была выполнена установка (учитывают углы наклона панелей, интенсивность солнечного освещения на участке). Модули представлены видами:

Монокристаллические. Производятся из чистого материала – монокристаллического кремния. Его отличает высокие показатели эффективности. Причем КПД солнечных элементов – около 22%, а панелей на их основе – не более 18%. Такие модули рекомендуется применять в местности, где уровень освещенности часто низкий.

Монокристаллическая солнечная панель

Поликристаллические. По стоимости они предпочтительнее, т. к. производятся из мультикристаллических пластин. Еще одна причина низкой цены – недостаточно высокая производительность. Рекомендуется применять такие модули, если в местности сравнительно одинаковый уровень освещенности в разное время, отсутствуют резкие перепады.

Поликристаллические солнечные панели

Аморфные. Другое название – тонкопленочные солнечные батареи. Они отличаются универсальным действием (применяются на разных объектах, в различных целях). Могут устанавливаться там, где жаркое солнце внезапно сменяется облачной погодой. Теоретически аморфные панели в будущем будут использоваться не только на крышах, но и на сумках, других бытовых изделиях. Минусом таких панелей является более низкая производительность, если сравнивать с поли-, монокристаллическими.

Тонкопленочные (аморфные) солнечные панели

Гетероструктурные. Считаются наиболее эффективными, их КПД достигает 25%. Панели вырабатывают электроэнергию при солнечной и пасмурной погоде. В России такую продукцию представляет марка «Хевел». Компания-производитель разрабатывает и внедряет собственную технологию производства гетероструктурных панелей.

Гетероструктурные солнечные панели

Основные элементы конструкции:

• аккумулятор, позволяющая устранить перепады напряжения, вызванные изменением освещенности панели, а еще одна накапливает энергию;
• инвертор – преобразователь тока (из постоянного в переменный);
• контроллер: обеспечивает стабильную работу модуля, т. к. контролирует все параметры (температуру, зарядное напряжение аккумулятора и др.).

В продаже встречаются готовые системы, а также отдельные элементы для сбора с учетом собственных потребностей.

Поликристаллические солнечные модули

Солнечные батареи, производимые на основе поликристаллических кремниевых элементов, созданы и выпущены на рынок сравнительно давно. Впервые они были предложены потребителю еще в 1981 году. В процессе их производства нет необходимости задействовать сложные и дорогостоящие высокотехнологические процессы. Производством не ставиться цель упорядочивания молекулярной структуры решетки кремния. Исходное сырье просто плавят и заливают в готовые формы для отливки. Далее, остывшие блоки делят на пластины стандартных размеров имеющие правильную форму квадрата. В результате на выходе мы имеем относительно недорогие и простые в использовании поликристаллические модули.

Поликристаллическая солнечная панель

В чем же достоинство оборудования на основе поликристаллических элементов?

• Приобретение и установка такого оборудования не повлечет вашего разорения. В результате остановки выбора на этом типе оборудования вы значительно сэкономите, так как в процессе производства довольно серьезно снижаются расходы материалов, дешевле обходится дальнейшая переработка и утилизация;
• Технологический процесс отличается намного меньшим в процентном соотношении количеством брака.

Пластины из поликристаллического кремния

Однако одновременно с этими неоспоримыми достоинствами поликристаллические фотоэлементы имеют и ряд некоторых недостатков:

Поликристаллические солнечные модули хуже противостоят влиянию повышенных температур. Их разница в сравнении с аналогами на основе монокристаллов состоит в том, что влияние высоких температур разрушительно влияет на сроки службы всей системы, снижает показатели мощности

Но в связи с тем, что все-таки влияние на функциональные характеристики не столь существенно, особенно заострять на этом внимание нет необходимости;
Следующий недостаток — это сниженная эффективность использования полезной площади, используемой в солнечной энергетической системе поликристаллических фотоэлементов, значительно ниже, чем у аналогичной продукции на моно кристаллах. Чтобы получить на выходе те же показатели мощности придется использовать большее количество панелей;
Среди существенных недостатков выступают показатели производительности

В сравнении с батареями на основе монокристаллов, они значительно ниже. В данном случае цифры составляют от 13 до 18 процентов;
Общий внешний вид конструкции. Поликристаллические панели имеют неоднородную поверхность. Однако если в процессе монтажа добавить специальные покрытия, этот недостаток совсем не будет заметен внешне.

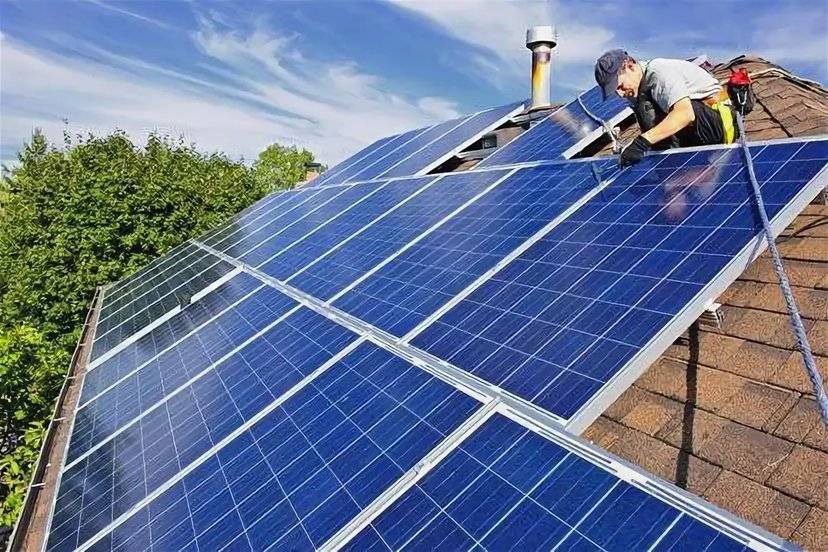

Монтаж солнечной батареи

Начать изготовление станции нужно с разработки проекта.

На этом этапе учитываются следующие факторы:

— место установки модулей;

— расчёт угла наклона конструкции;

— если предполагается использовать кровлю под установку, просчитать несущую способность кровельного каркаса, стен и фундамента;

— отдельное помещение или уголок в доме под аккумуляторы.

После приобретения необходимого оборудования и фотоэлементов выполняется монтаж.

• Каркас собирается из алюминиевого уголка шириной 35 мм. Объем ячейки должен соответствовать размерам необходимого количества фотоэлементов (835х690 мм).

• В заготовленной раме из алюминия сделать отверстия для метизов.

• Внутреннюю часть уголка обработать герметиком в два слоя.

• В раму уложить лист из оргстекла, поликарбоната, плексигласа или другого материала. Уплотнить соединения рамы и листа путём лёгкого прижима поверхностей по периметру. Оставить на открытом воздухе до полного высыхания.

• Зафиксировать стекло десятью метизами в отверстия, размещённые по углам и сторонам рамки.

• Перед креплением фотоэлементов очистить поверхность от пыли.

• Припаять проводник к плитке, предварительно протерев контакты спиртом и уложив на них флюс. Во время работы с кристаллом нужно избегать давления на него. Хрупкая структура может разрушиться.

• Уложить по всей длине контакта шину и медленно провести по ней горячим паяльником.

• Перевернуть пластины и выполнить пайку аналогичным образом.

• Выложить фотоэлементы на оргстекло в рамке, зафиксировать их с помощью монтажной ленты. Раскладку легче выполнить после разметки. Для крепления рекомендуется использовать силиконовый клей, который наносится точечным способом. Одной капли на плитку достаточно.

• Располагать кристаллы с соблюдением зазора 3-5 мм, чтобы избежать деформирования поверхности при нагревании.

• Выполнить соединение проводников по краям фотоэлементов с общими шинами.

• Специальным прибором протестировать качество пайки.

• Герметизировать панель, нанеся герметик между плитками

Осторожно придавить их пальцами, чтобы края плотно прилегли к стеклу и промазать герметиком края рамки

• С боковой стороны каркаса установить соединительный разъем, к которому подключить диоды Шоттки.

• Закрыть рамку защитным стеклом. Уплотнить все соединения для предотвращения попадания внутрь влаги.

• Лицевую сторону панели обработать лаком.

• Закрепить панель на кровлю или другое место, расположенное на солнечной стороне.

Принцип работы

Принцип работы солнечной батареи необычайно прост. К лицевой панели портативной зарядки прикреплен фотоэлемент, который улавливает солнечную энергию, генерируя ток, заряжающий телефон. Если имеется встроенный аккумулятор, то он заряжает и его. А в темное время суток последний можно использовать для зарядки гаджетов.

Главным достоинством солнечных батарей, которое  покрывает с лихвой все недостатки ( они тоже имеются) – это  отсутствие необходимости иметь под рукой розетку, чтобы постоянно заряжать мобильник. У такого зарядного устройства самый надежный и экологичный источник энергии – Солнце.

Теперь о недостатках: за свободу от необходимости постоянно заряжать устройство и чистый воздух приходится платить размером, который у солнечной батареи больше, чем заряжаемый гаджет. Ведь для того, чтобы давать необходимый ток, площадь фотоэлемента должна быть соответствующей. И минимальные размеры панели, поэтому обычно такие -13х8х1 см, т.е. больше, чем у любого смартфона. Размер – это проблема, но не основная, поскольку имеется еще одна – ночь и  пасмурная погода, когда зарядить телефон не удастся, если разряжен внутренний аккумулятор.

Видео: Солнечная батарея для зарядки мобильного телефона — Принцип работы

Тем не менее, портативная батаеря очень сильно выручает в поезде, автобусе, во время путешествий и на даче, где отключают свет.

Категории качества

Чтобы оценить качество солнечной панели, надо в первую очередь выяснить класс использованного для производства фотоэлектрических элементов сырья. От этого зависят эффективность и срок службы готовых изделий. Основных классов 4:

Лучше выбирать первый вариант, на крайний случай подойдет и второй. Только они смогут обеспечить нормальную эффективность и будут служить долгое время.

Защитная пленка на солнечных панелях тоже должна быть качественной.

Ламинирующий материал EVA – это специальная пленка, которая располагается с лицевой стороны и может использоваться на изнаночной. Главное назначение – защита рабочих элементов от неблагоприятных воздействий без создания помех для солнечного света. Качественные варианты служат около 25 лет, некачественные – от 5 до 10. Определить разновидность на глаз невозможно, поэтому проще исходить из цены – у добротных вариантов она не будет низкой.

Экономическая обоснованность

Сроки окупаемости солнечных панелей посчитать несложно. Умножьте суточное количество производимой энергии в сутки на количество суток в году и на срок эксплуатации панелей без снижения мощности — 30 лет. Рассмотренная выше электроустановка способна генерировать в среднем от 52 до 100 кВт·ч в сутки в зависимости от продолжительности светового дня. Среднее значение составляет около 64 кВт·ч. Таким образом, за 30 лет электростанция в теории должна выработать 700 тыс. кВт·ч. При одноставочном тарифе в 3,87 руб. и стоимости одной панели около 15 000 руб, затраты окупятся за 4–5 лет. Но реальность более прозаична.

Дело в том, что декабрьские значения солнечной радиации меньше среднегодовых примерно на порядок. Поэтому для полностью автономной работы электростанции зимой требуется в 7–8 раз больше панелей, чем летом. Это существенно увеличивает вложения, но уменьшает срок окупаемости. Перспектива введения «зеленого тарифа» выглядит вполне ободряюще, но даже на сегодняшний день можно заключить договор на поставку электроэнергии в сеть по оптовой цене, которая втрое ниже розничного тарифа. И даже этого достаточно, чтобы выгодно продавать 7–8 кратный излишек выработанной электроэнергии в летний период.

Как подобрать солнечную панель?

Как видите, типы солнечных батарей различны.

Подбирать устройство необходимо, исходя из многих факторов:

• степени освещенности территории;
• климата;
• площади помещения;
• количества бытовых приборов;
• финансового бюджета;
• площади крыши;
• возможности пользования стационарными электросетями;
• отдаленности от населенного пункта.

Естественно, если вы собираетесь поставить солнечные панели на дачу, где проводите время только летом, стоит побеспокоиться о безопасности вашего имущества.

Если у вас длинный световой день, хорошо освещаемая территория, то отдайте предпочтение моно- и поликристаллическим моделям. В холодных широтах приобретайте поликристаллические или полимерные фотоэлементы.

Из чего сделаны

Чтобы изучить устройство солнечной батареи, нужно разобраться в основных разновидностях, так как технология производства имеет существенные различия в зависимости от используемого сырья:

1. Батареи CdTe. Теллурид кадмия применяется при изготовлении пленочных модулей. Слоя в несколько сотен микрометров хватает для того, чтобы получить КПД порядка 11% или немного выше. Это откровенно низкий показатель, зато в пересчета на 1 Ватт мощности себестоимость электроэнергии получается как минимум на 30% дешевле, чем у традиционных вариантов из кремния. При том, что данная разновидность намного тоньше и легче.
2. Тип CIGS. Аббревиатура обозначает, что в состав входят медь, индий, галлий и селен. Получается полупроводник, который также наносится небольшим слоем, но в отличие от первого варианта тут эффективность на порядок выше и составляет 15%.
3. Типы GaAs и InP отличает возможность нанесения тонкого слоя в 5-6 мкм, при этом КПД будет составлять около 20%. Это новое слово в технологиях добычи электроэнергии из солнечного света. Благодаря высоким рабочим температурам батареи могут сильно нагреваться без потери эксплуатационных характеристики. Но из-за того, что при производстве используются редкоземельные материалы, себестоимость этого типа высока.
4. Батареи с квантовыми точками (QDSC). В них в качестве поглощающего материала для преобразования солнечной энергии используются квантовые точки вместо традиционных объемных материалов. За счет особенностей настройки запрещенных зон можно делать многопереходные модули, поглощающие солнечную энергию более эффективно.
5. Аморфный кремний наносится методом испарения и имеет неоднородную структуру. Он не отличается высокими показателями КПД, но однородная поверхность очень хорошо поглощает даже рассеянный свет.
6. Поликристаллические варианты изготавливаются путем плавления кремния и его охлаждения при определенных условиях, чтобы получить однонаправленные кристаллы. Одно из самых распространенных решений благодаря дешевизне производства и неплохим показателям КПД.
7. Монокристаллические элементы состоят из цельных кристаллов, разрезанных на тонкие пластинки и легированных фосфором. Самое долговечное решение, у которого низкие показатели деградации и срок службы, составляющий как минимум 30 лет, но чаще всего больше на 10-15 лет.

Батареи из теллурида кадмия – одни из самых выгодных по себестоимости киловатта электроэнергии.

Терминология

Основные термины, используемые в этой сфере:

1. Солнечная энергия – электричество, которое получают от солнца при использовании панелей.
2. Солнечная инсоляция – показывает, сколько солнечного света приходится на квадратный метр поверхности, расположенной перпендикулярно лучам.
3. Фотоэлектрические элементы – модули, способные преобразовывать солнечный свет в электрическую энергию. Обычно вырабатывают от 1 до 2 Вт энергии, но есть и более производительные варианты.
4. Фотогальваническая система – комплект оборудования, преобразовывающий свет солнца в электроэнергию.
5. Солнечные батареи или панели – группа фотоэлектрических элементов, сгруппированных в большой модуль и соединенных последовательным или последовательно-параллельным способом. Обычно в одну батарею входит от 36 до 40 сегментов.
6. Массив – несколько солнечных панелей, соединенных чтобы получить нужное количество тока.
7. Каркасные модули – конструкции в алюминиевом каркасе, прочные и герметичные.
8. Бескаркасные элементы – гибкие варианты, их используют в условиях меньших нагрузок.
9. Киловатт-час (кВт) – стандартный показатель измерения электрической мощности.
10. КПД (эффективность) – солнечных панелей. Показывает, какое количество солнечной энергии, попавшей на поверхность, преобразуется в электричество. Обычно показатель составляет 15-24%.
11. Деградация – уменьшение емкости солнечных батарей, происходящее по естественным причинам. Измеряется в процентах от первоначальных показателей.
12. Пиковые нагрузки – моменты, когда требуется наибольшее количество электроэнергии.
13. Кристаллический кремний – сырье для изготовления солнечных панелей. Самый распространенный и долговечный вариант на сегодня.
14. Аморфный кремний – состав, нанесенный на поверхность методом испарения и закрытый защитным составом.
15. Полупроводники – вещества, которые при определенных условиях могут проводить ток. Сюда относится большинство новых материалов, используемых при производстве солнечных батарей.
16. Инвертор – устройство для преобразования постоянного тока в переменный.
17. Контроллер – регулирует выходное напряжение с солнечных модулей для правильной зарядки аккумуляторов.

Карта инсоляции на территории России.

Это только самые распространенные термины, есть и дополнительные варианты. Но даже знание основ поможет намного лучше разобраться в теме.

Когда нужен контроллер

Солнечная энергетика пока что ограничивается (на бытовом уровне) созданием фотоэлектрических панелей относительно невысокой мощности. Но независимо от конструкции фотоэлектрического преобразователя света солнца в ток это устройство оснащается модулем, который называют контроллер заряда солнечной батареи.

Действительно, в схему установки фотосинтеза солнечного света входит аккумуляторная батарея – накопитель энергии, получаемой от солнечной панели. Именно этот вторичный источник энергии обслуживается в первую очередь контроллером.

Далее мы разберемся в устройстве и принципах работы этого прибора, а также расскажем о способах его подключения.

Необходимость этого устройства можно свести к следующим пунктам:

1. Зарядка аккумулятора многостадийная;
2. Регулировка включения/отключения аккумулятора при заряде/разряде устройства;
3. Подключение аккумулятора при максимальном заряде;
4. Подключение зарядки от фотоэлементов в автоматическом режиме.

Контроллер заряда аккумулятора для солнечных устройств важен тем, что выполнение всех его функций в исправном режиме сильно увеличивает срок службы встроенного аккумулятора.

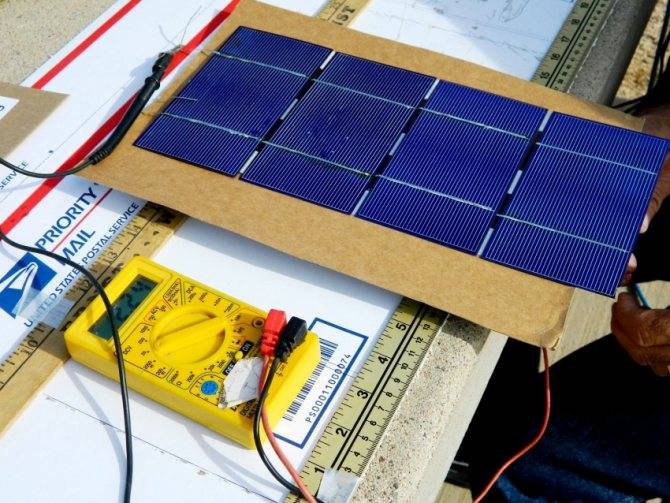

Как изготовить солнечные батареи своими руками

Когда нет возможности приобрести готовую солнечную станцию, можно создать ее своими руками. Здесь существует два варианта: приобрести готовые модули и подключить их к аккумулятору с инвертором или спаять панель самостоятельно. Первый способ сборки быстрый, однако более дорогостоящий. Второй вариант требует определенного мастерства сборщика, который должен быть предельно осторожен с хрупкими фотоэлементами.

Четыре солнечные пластины вырабатывают в общей сложности 2 В электроэнергии

Для создания солнечной батареи для дома своими руками необходимо подготовить определенные материалы.

Первым главным составляющим для создания солнечных батарей является набор качественных фотоэлементов. Сегодня можно приобрести элементы из поликристаллического или монокристаллического кремния. Более популярными являются последние фотоэлементы, которые идеально подходят для домашнего энергоснабжения.

Для соединения фотоэлементов потребуется комплект специальных проводников. Для изготовления корпуса будущей батареи подойдут алюминиевые уголки, стойкие к атмосферным воздействиям. Размер корпуса зависит от количества фотоячеек. В качестве внешнего покрытия фотоэлементов лучше использовать прозрачный поликарбонат или оргстекло, которые препятствуют проникновению инфракрасных лучей. В качестве дополнительных материалов понадобятся крепежные метизы, медные электропровода, диоды Шоттки, силиконовые вакуумные подставки и комплект винтов для крепежа.

Солнечную батарею можно собрать из подручных материалов, но эффективность такой батареи будет не высока

Помимо ФЭП, необходимо купить инвертор 12 В на 200 В для дома, который преобразует постоянный ток в переменный. Для накопления и медленного расходования электроэнергии необходима пара гелевых или AGM аккумуляторов. Не менее важным элементом является контроллер, необходимый для отключения батареи от аккумулятора во время его полного заряда и ее включения для получения новой порции электричества.

Можно также собрать солнечную батарею своими руками из подручных средств. Для этого подойдут диоды, фольга или транзисторы. Работа солнечной батареи из диодов происходит в результате возникновения под прямыми солнечными лучами напряжения около 2,5 В. Однако, когда солнца недостаточно этот показатель начинает стремительно падать, и диоды уже сами начинают потреблять энергию. Использование такой батареи малоэффективно.

Устройство из фольги больше подходит для производства тепловой энергии. Также, фольга является идеальным материалом для подложки ФЭП. Самой эффективной является солнечная батарея, собранная из транзисторов. Чем больше их количество, тем выше мощность устройства. Верхнюю часть каждого транзистора необходимо срезать, высыпать порошок. Выводом устройства служат контакты. Такая батарея рассчитана на питание зарядки телефона. Для более серьезных мероприятий ее мощности недостаточно.

Солнечную станцию можно считать долгосрочным вложением денежных средств, которое окупится и в будущем будет приносить прибыль

Принцип работы солнечной батареи

Устройство предназначено для непосредственного преобразования лучей солнца в электричество.

Этот действие называется фотоэлектрическим эффектом.

Полупроводники (кремневые пластины), которые используются для изготовления элементов, обладают положительными и отрицательными заряженными электронами и состоят их двух слоев n-слой (-) и р-слой (+).

Излишние электроны под воздействием солнечного света выбиваются из слоев и занимают пустые места в другом слое.

Это заставляет свободные электроны постоянно двигаться, переходя из одной пластины в другую вырабатывая электричество, которое накапливается в аккумуляторе.

Технические характеристики

Устройство солнечной батареи состоит из нескольких компонентов:

Непосредственно фотоэлементы / солнечная панель;

Инвертор, преобразовывающий постоянный ток в переменный;

Контроллер уровня заряда аккумулятора.

(Tesla Powerwall – аккумулятор для солнечных панелей на 7 КВт – и домашняя зарядка для электромобилей)

Применение солнечной батареи

Постепенно происходит внедрение солнечной батареи во многие отрасли жизнедеятельности человека.

Например, солнечные батареи используются:

• В автомобилестроении;
• В промышленных объектах;
• В сельском хозяйстве;
• На военно-космических объектах;
• В бытовых нуждах;

Это Интересно! Одним из первых вариантов появления прибора с солнечной батареей был калькулятор, способный работать только при попадании на его фотоэлемент солнечных лучей.

Сейчас солнечными батареями оснащают некоторые модели походных рюкзаков. Они служат источником света, электричества в условиях отсутствия цивилизации.

Использование солнечной батареи как источника электроэнергии интересует все большее количество людей, причем не только в бытовых нуждах, но и для обеспечения электроэнергией предприятий. Для того чтобы эта система была эффективной необходимо знать ее устройство и принцип работы. Это поможет подобрать компоненты в зависимости от желаемой мощности установки.
