Можно ли делать теплые полы от водяного отопления

Коллектор

Коллектор предназначен для регулировки работы теплого водяного пола

При выборе конкретной модели нужно обращать внимание на наличие необходимого количества выходов для подключения всех элементов системы.

Строение коллектора теплого пола. Самый дешевый коллектор оснащен только запорными клапанами

В такой модели не предусмотрена возможность регулировки рабочих параметров, что делает теплый пол не всегда эффективным

Самый дешевый коллектор оснащен только запорными клапанами. В такой модели не предусмотрена возможность регулировки рабочих параметров, что делает теплый пол не всегда эффективным.

Более дорогие варианты оснащены дополнительными клапанами. Они позволяют производить регулировку работы теплого пола, когда это необходимо.

Также существуют модели, которые оснащены сервоприводами и предварительными смесителями. Первый дополнительный элемент обеспечивает полную автоматизацию, а второй – позволяет провести регулировку температуры подаваемого в теплый пол теплоносителя.

Коллектор монтируется в специальный ящик (материал – оцинкованная сталь), который соответствует его размеру. Его установка производится на определенной высоте, чтобы была возможность подвести к нему все необходимые трубопроводы.

Коллектор теплого пола своими руками

Сложности при оформлении водяных теплых полов в квартире

В многоквартирных домах водяной теплый пол без разрешения устанавливать запрещено

На большей части территории страны действует мораторий на установку индивидуального отопления в многоквартирных домах. Это решение обусловлено двумя причинами. Первая заключается в том, что напольный контур забирает много теплоносителя, которого не хватает для жителей других этажей. Причина вторая — снижение рентабельности теплосетей при массовых отключениях от централизованных линий. Поэтому самостоятельно подключаться к общему трубопроводу запрещено, за такие действия налагается крупный штраф.

Самостоятельно поставить газовый котел можно только в частном особняке после получения разрешения от газовой конторы. Если посчастливилось отсоединиться от центрального отопления раньше, нет никаких преград для того, чтобы распоряжаться системой по своему усмотрению. Контролеров не интересует, как расположены радиаторы и контур. Их волнует только безопасность и соблюдение правил эксплуатации нагревательного оборудования. Но здесь следует учитывать один нюанс: если владелец недвижимости решит сам или с привлечением специалистов установить напольный водный контур, вся ответственность за последствия аварийных ситуаций будет лежать на нем.

Схемы установки теплого пола, где запрещено его использование

Давайте немного рассмотрим те схемы, благодаря которым производят монтаж теплых полов непосредственно в квартире.

Дешево и сердито

Схема нерегулируемого теплого водяного пола

Здесь мы рассмотрим вариант установки теплых полов, где запрещено устанавливать водяные теплые полы. Для использования данной схемы необходимо использовать очень слабый насос (Расход – 5-10 л/мин, трубопровод – 16мм, длина трубопровода – не более 70 метров). Такая схема имеет один недостаток – такие полы практически не регулируются. Также, если имеются небольшие теплопотери пола, то в итоге можно получить сильно остывшие радиаторы.

Так же может быть интересно: Что лучше теплый пол или радиатор отопления?

Схема с балансирующей регулировкой

Схема теплого водяного пола регулируемого вручную балансировочным краном

На схеме установки теплого водяного пола представлен балансирующий кран, благодаря которому снижается скорость потока в водяном теплом полу, а значит можно снизить температуру этих полов. Для того чтобы снизить температуру водяного теплого пола, нужно открыть балансирующий кран на соответствующий пропуск.

Снижение влияния теплового расхода

«К2» — с термочувствительным механизмом трехходовой клапан. Он дает постоянно не изменяющуюся температуру в точке «3». Другими словами, если ваше водяное отопление пола потребляет большое количество энергии, то это создает большую вероятность вызвать приход почти холодной воды в стояк. Что, в свою очередь, может остудить радиаторы по стояку в соседних квартирах.

Схема теплого водяного пола с трехходовым клапаном

Такой трехходовой клапан можно купить в специализированных магазинах сантехнического оборудования. Он называется: «Механический трехходовой смесительный клапан для водоснабжения с термостатом». То есть, представленный клапан необходим нам в автоматическом режиме, для того, чтобы регулировать температурный режим потока горячей воды в контуре теплого водяного пола квартиры.

Трехходовой клапан

В представленной схеме нужно настроить кран так, чтобы в точке «3» была теплая весьма высокая температура. Но если тёплый пол от центрального отопления будет очень слабо греть, можно понизить температуру клапана, тем самым увеличить теплопотери в теплом поле. Здесь, для регулировки температуры пола, вы можете использовать балансирующие клапана «К1» и «К2». Если вдруг получится так, что радиатор начнет остывать ниже установленной температуры, то температура в ваш теплый пол не пройдет. Элементарно прекратится циркуляция в теплом полу.

Схема для взыскательных потребителей

Схема водяного теплого пола с трехходовым клапаном и перепускным балансировочным узлом

К1» — перепускной балансировочный клапан. «К2» и «К3» — по-разному подключенные трехходовые клапаны. Клапан «КЗ» используется в стабилизации температуры тёплого пола от центрального отопления способом возвратной температуры с контура. Именно эта схема разрешает сделать так называемый «климат-контроль». Если в вашей комнате становится жарко, он будет снижать поток горячей воды в контуре теплого пола, соответственно уменьшая выделения теплоэнергии в комнату. Чем теплее в комнате, тем быстрее горячая вода проходит по контуру и меньше остывает и доходит к термочувствительному элементу трехходовому клапану, что, в свою очередь, не позволяет протекать жидкости весьма существенными темпами.

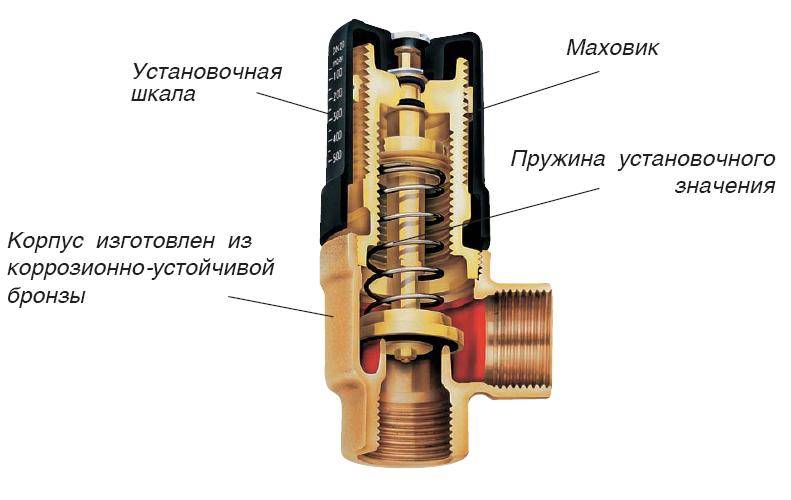

Строение перепускного балансировочного узла

Клапан «К1» необходим для работы в закрытом контуре теплого водяного пола вашей квартиры. Такой клапан может снизить или полностью закрыть расход контура так, что это может вызвать весьма благоприятную работу для используемого насоса. Поэтому этот клапан необходим для того, чтобы балансировать расход для насоса. Стоит помнить, что насос эксплуатируется на закрытый контур, что может вызвать его перегрев, а следовательно увеличить расход электроэнергии, а клапан «К1» является по сути регулятором напора горячей воды контура. Чем выше напор горячей воды, тем быстрее она будет идти по всему контуру теплых полов.

Виды подключения теплого пола к системе отопления

Комбинированное отопление радиаторы плюс теплый пол может быть единственным возможным способом достижения комфортных условий в помещении. Но по ряду причин невозможно теплый водяной пол, подключить простой «врезкой» в стояк или трубы отопления, обеспечив таким образом подачу горячей воды и ее возвращение в систему (обратку).

Основными из них являются:

• самостоятельная циркуляция воды в тонких и протяженных трубах невозможна, а, значит, для подключения к отоплению необходим насос;
• для согласования давления в системе, необходимо устройство его сглаживания, предотвращающее эффект гидроудара;
• необходимо удалять из системы воздух;
• фильтрация воды, особенно актуальная в системах центрального отопления, подразумевает наличие грязеуловителей;
• наличие смесителя, обусловлено необходимостью перемешивать воду из подачи и обратки в определенных пропорциях для достижения требуемой температуры в контуре теплого пола (понижение температуры воды относительно отопительной системы);
• приборы для регулировки и учета (для ЖКХ) объективно необходимы.

Из-за этих факторов схема подключения теплого пола к системе отопления значительно усложняется.

Виды (схемы) подключения водяных теплых полов в случае автономного домашнего отопления или при получении разрешения от ЖКХ, предполагающие врезку непосредственно в трубы системы, представлены на рисунке.

Схема подключения водяного теплого пола к системе отопления

Наиболее простая, а, соответственно, недорогая схема подключения теплого пола к котлу «а» работает с использованием двухходового краника, связанного с термостатом. Теплота регулируется путем уменьшения или увеличения потока вентилями-регуляторами (3 и 4). Перепускной клапан 8 служит для выравнивания давления.

Схема «б» в принципе аналогична первой, с тем лишь исключением, что коллекторы связаны напрямую перемычкой 8 совместно с клапаном, запирающим подачу при превышении давлением допустимого значения.

Высокую надежность и простоту сочетает в себе схема «в». Здесь на обратке устанавливается трехходовый кран (11), который перенаправляет охлажденную воду на участок подачи.

Более совершенная, нежели предыдущая, схема «г» отличается более чувствительной регулировкой температуры. Это объясняется наличием на трубе подачи трехходового смесителя (9), который перемешивает воду до попадания ее в циркуляционный насос (1).

Нет предела совершенству. Справедливость высказывания подтверждает схема «д». В ней применен четырехходовый клапанный смеситель, который может управляться вручную и при помощи сервопривода, реагирующего на сигналы, поступающие от блока термостата.

Схема «е» описывает оптимальное подключение теплого пола в квартире к системе центрального отопления через теплообменник (14). Здесь подразумевается наличие соответствующего разрешения для выполнения данной процедуры, а также воздухоотводника, манометра, клапана избыточного давления и расширительного бака (13). Эти элементы составляют группу безопасности (12) при подключении теплого пола от батареи.

Собранный насосно-смесительный узел, обеспечивающий включение и управление теплого водяного пола, должен выглядеть примерно так, как показано на рисунке:

Насосно-смесительный узел

Можно ли смонтировать водяные теплые полы в квартире от центрального отопления?

Водяной теплый пол в жилом помещении обустраивается сейчас очень часто. Однако такая конструкция больше подходит для частных домов, где система отопления является обособленной (автономной). Но как же быть, если нужно сделать водяной теплый пол в квартире? Здесь требуется рассмотреть все нюансы процесса монтажа. К тому же в большинстве случаев установка подобной конструкции может привести к дестабилизации теплового и гидравлического баланса между соседними квартирами. Плюс ко всему, плохо продуманная система будет сразу же выявлена проверяющими органами. Мы расскажем подробнее о реализации правильной системы напольного обогрева в квартире.

Какие проблемы могут возникнуть?

Перед тем как сделать подогрев пола, запитанный от горячей батареи, необходимо рассмотреть те трудности, с которыми может столкнуться мастер:

• Температурная разница воды в системе. Нужно учесть, что максимальные параметры нагрева теплого пола составляют 50 градусов, тогда как в системе отопления это значение составляет 70-90 градусов. Если подключить конструкцию напрямую, то оборудование может выйти из строя, а также можно повредить напольное покрытие.
• Запрет на монтаж теплого пола в квартирах с централизованным отоплением. Если конструкцию обнаружит проверяющий орган, хозяин жилого помещения может быть наказан достаточно крупным штрафом.
• Если для подключения отопления был использован элеватор, то для оборудования теплого пола можно использовать только медные трубы, а они достаточно сложные для монтажа и дорогостоящие.

Какая альтернатива существует?

Если сделать теплый пол в квартире, запитанный от центрального отопления нет никакой возможности, можно выбрать альтернативные пути обустройства подогрева пола. Например, электрическую конструкцию.

Она является достаточно простой для монтажа, сделать ее можно своими руками. Также электрический теплый пол практически не влияет на отопление других квартир. Хотя здесь уже нужно учитывать мощность электрической сети.

Электрический пол на основе нагревательных матов – лучшее решение для небольших площадей

Еще одним преимуществом альтернативного электрического обогрева пола является его полная законность. Современные терморегуляторы делают представленную конструкцию очень удобной для эксплуатации и позволяют снижать потребление электроэнергии. Включать такой обогрев можно даже летом, в отличие от водяной, которая работает только в отопительный период (если система подключена к батарее, если же подключение осуществлено к ГВС, то пользоваться водяными полами можно круглый год).

Если все-таки возникла потребность подключить теплый пол от центрального отопления, то нужно рассмотреть все возможные варианты монтажных схем такой конструкции, чтобы выбрать максимально подходящий в каждом индивидуальном случае. Существуют такие схемы подключения:

1. Прямое подсоединение контура к горячей батарее. При этом используется самый примитивный маломощный насос. Этот способ считается самым дешевым и простым. Однако он наименее надежен. При использовании такого метода подсоединения конструкции нужно быть готовым к тому, что температура нагрева не будет регулироваться, а общая температура в стояке существенно снизится, что негативным образом скажется на соседях.

Самый простой и менее надежный способ подключения

Ручная регулировка с помощью балансировочного клапана

Схема с регулированием температуры с помощью трехходового клапана

Клапан К3 служит для регулировки температуры теплого пола с помощью обратки

Об одном из вариантов подключения очень подробно рассказывает один из народных умельцев:

Следует учесть, что монтировать водяной теплый пол от центрального отопления можно на любом основании. Чтобы облегчить этот процесс, на бетонной поверхности укладывается армирующая сетка, к которой крепятся трубы. Если основание сделано из дерева, то следует сделать специальные пазы на лагах. Именно так будет фиксироваться конструкция.

Заключение и выводы

Следует отметить, что теплый пол, запитанный от центрального отопления, можно сделать своими руками, однако при этом желательно соблюдать предварительно подготовленную схему. Учесть нужно и то, что установка альтернативных систем обогрева пола может обойтись дешевле, а также занять гораздо меньше времени.

Монтаж представленной конструкции требует знаний и практических навыков. Неправильно настроенная система может привести к неравномерному распределению тепла в нескольких квартирах сразу. У кого-то тепло вообще может пропасть. Поэтому лучше отдать предпочтение все-таки электрической системе подогрева.

Структура системы

Многие думают, что трубы можно монтировать только в стяжку и только под керамическое покрытие. Это в корне неправильно, так как при желании контур водяного пола можно монтировать не монолитно, а на настилаемое основание. В этом случае трубы укладываются в гофру профлиста или на специальную подложку, которую вы видите на фото снизу. Их использование даёт возможность сделать водяные полы не только на бетонном основании, но и на балочном перекрытии деревянного дома.

Водяной теплый пол по деревянному перекрытию

Соответственно, и напольное покрытие может быть любым. Другое дело, что керамика лучше держит тепло. Она хоть и медленно нагревается, но зато так же медленно остывает, и если в доме несколько часов не будет работать котёл, полы будут долго оставаться тёплыми. Этому, опять же, способствует и бетонная стяжка, тогда как настильные полы остывают моментально.

Поэтому системы, выполненные монолитным способом, являются наиболее эффективным вариантом отопления для первых или цокольных этажей домов. Структуру такого пола вы можете видеть на представленной ниже схеме.

Структура теплого пола, выполненного монолитным способом

Как видите, пирог пола при монолитном исполнении состоит из:

• чернового основания;
• фольгированного утеплителя;

Фольгированный утеплитель

• системы труб с теплоносителем;
• пескоцементной стяжки.

Дальше уже всё зависит от вида напольного покрытия: плитка на клею, ламинат или ковролин на подложке, доски на лагах.

Что влияет на энергопотребление теплого пола

Принцип работы водяного пола

Самая простая схема, которая и показана на картинке, представляет собой два контура: основное отопление и пол.

Схема работы водяного теплого пола

Кроме систем трубопроводов, в ней присутствует бойлер, насосно-смесительный узел, коллектор.

1. Нагретая вода проходит по контурам и возвращается обратно к котлу. Управляет всем этим коллектор, в котором установлен смесительный клапан с термодатчиком. Когда вода остывает ниже заданной температуры, заслонка открывается и в систему добавляется горячая вода.
2. Как вариант, может быть и, наоборот, к горячей воде добавляется холодная – это уже зависит от того, какой именно клапан там установлен. Когда температура воды нормализуется, термостат закрывает клапан и прекращает подпитку.
3. Такие схемы наиболее часто используются в автономных системах. При централизованной подаче горячей воды иметь дело сложнее, в таких трубопроводах очень нестабильное давление. Как минимум, в систему приходится включать расширительный бак.

Коллектор для теплого пола

Какие трубы для тёплого пола лучше

В принципе, трубы можно использовать любые. Но учитывая тот факт, что стальные сильно подвержены коррозии, а медные слишком дорогие, логично выбрать золотую серединку. Таковой можно считать:

PEX – трубы, изготавливаемые по технологии сшивки. При её использовании структура полимера упрочняется на молекулярном уровне, его пластичность сохраняется, прочность и термическая устойчивость увеличивается;

Трубы для теплого пола (PEX)

• PERT – трубы из термически модифицированного полиэтилена. Внешне их не отличить от PEX, если не прочитать надпись, но это совсем другая технология изготовления, при которой достигается наибольшая устойчивость полимера к высоким температурам. Хотя если учесть, что полы выше 40 градусов не нагреваются, это не очень актуально. По прочности эти виды труб примерно одинаковы;
• PERT/AL/PERT – трубы, представляющие собой композит из полимера и металла. В обиходе все их называют металлопластиковыми. Их прочность и устойчивость к высокому давлению превосходит вышеназванные варианты, но они более дорогие и менее гибкие;

Металлопластиковые трубы PERT/AL/PERT

очень удобна для монтажа в пол и нержавеющая гофрированная труба. Она ещё более гибкая, чем полиэтиленовая, собирается на фитингах и не требует пайки. Обладает высокой механической прочностью, в отличие от полимерных труб выдерживает любые перепады температур, в том числе и минусовые. Контур из гофрированных стальных труб лучше использовать в настильных схемах, так как их не могут повредить грызуны.

Нержавеющая гофрированная труба

Варианты укладки труб могут быть разными и показаны на фото выше. Диаметр труб для тёплых полов обычно применяется стандартный, 16 мм. Длина контура не должна превышать 120 м, так как из-за гидравлического сопротивления циркуляция в трубопроводе сильно замедлится, и вода в нём будет остывать, не дойдя до конца.

Варианты укладки труб теплого пола

Модуль подключения теплого пола к системе отопления

Теперь поговорим о работе и устройстве модуля подключения контура теплого пола. Работает модуль регулировки теплого пола по всем законам системы теплого пола. То есть модуль за счет термоголовки отключает или включает подачу теплоносителя в контур теплого пола. При этом модуль монтируют на обратке. Для этого в модуле и смонтирован автомат воздухосброса. Чтобы выгнать воздух из контура теплого пола.

Модуль собран к пластиковой коробке с крышкой и служит для скрытого монтажа внутрь стены. В крышке имеется отверстие, из которого выглядывает термостатическая головка для измерения температуры помещения. А, следовательно, возобновления или прекращения циркуляции теплоносителя в контуре теплого пола.

Термоголовка монтируется на отсечной клапан под термоголовку. Клапан в свою очередь соединен с тройником, в который вкручен автомат воздухосброса. Все это расположено внутри коробки.

Монтаж контура теплого пола начинают с монтажа модуля теплого пола. Для этого необходимо выбрать место внутри помещения около двери. Именно со стороны ее открывания. На высоте не более 1000 мм. Сделать углубление в стене из кирпича или каркас в стене из гипсокартона. Так же необходимо от углубления сделать штрабу до пола размером 50х50 мм.

Теперь монтируем модуль регулировки теплого пола. Монтируем пирог теплого пола по всем законам жанра (подробно здесь) и подключаем трубы контура теплого пола к системе радиаторного отопления, следуя этой схеме.

Но не так все гладко в наше время. Модули подключения контура теплого пола дороги и не всегда их можно найти. В этом случае модуль для контура можно изготовить своими собственными руками.

Для этого берем, например, щиток для монтажа электричества. Щиток или распределительная коробка может быть пластиковой или металлической. Так же подойдут распределительные коробки. Размер при этом выбираем 200х300 мм. 300 мм именно в высоту. Теперь берем прямой радиаторный клапан под термоголовку. Направлением ставим вверх. Снизу крепим фитинг для подключения труб. Может быть пресс или ТМ. Сверху накручиваем отвод ½ дюйма с внутренней и наружной резьбой. На отвод накручиваем тройник ½ дюйма. Сверху вкручиваем автомат воздухосброса. Снизу фитинг для подключения труб. Может быть пресс или ТМ. Теперь с помощью металлических хомутов на шпильке монтируем эту конструкцию в щиток.

Подключаем к модулю контур теплого и наслаждаемся его работой и теплым полом.

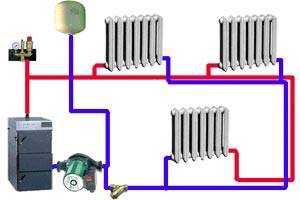

Ленинградка, то есть самая экономичная из существующих систем отопления, появилась несколько десятилетий назад в Советском Союзе. Эта однотрубная система очень проста в реализации, смонтировать ее своими руками не составит труда. Разберемся в тонкостях конструкции.

Подключение от радиатора

Запитывать тёплый пол от радиатора, работающего как от центрального отопления, так и от автономного котла (как выбрать, расчет мощности, схемы подключения котла) — это наиболее простой способ. Произвести подключение можно путём прямого соединения концов контура к подающей трубе батареи и обратки, предлагаем ознакомиться с различными схемами подключения.

Как подключить участок тёплого пола к радиаторной ветке.

Надлежащую работу прибора, при таком методе подключения тёплого пола, можно добиться:

• если общий котёл имеет автоматическую возможность поддерживать температуру в системе;
• если размер обогреваемого помещения максимум 10 м2;
• при наличии мощного насоса для обеспечения циркуляции жидкости;
• если каждый радиатор оснащён отдельным коллектором.

Данное подключение тёплого пола в частном доме не считается лучшим вариантом, так как:

1. Движение воды осуществляется по более лёгкому пути, то есть по основной магистрали и батареям. А вот по петлям тёплого пола скорость циркуляции жидкости будет намного ниже, это приведёт к снижению температуры.
2. Если увеличить температуру в системе, то поверхность полов будет перегреваться.

Альтернативным решением в этой ситуации является установка терморегулирующего клапана.

Преимущества и недостатки

Плюсы использования водяных плов в квартирах:

1. Экономичность. По сравнению с радиаторным отоплением экономия составит от 20 до 30% тепла, реже — до 60%. Если проводить сравнение с электрическим полом, то водяной по затратам на эксплуатацию в 5–7 раз экономичнее.
2. Безопасность. Трубы имеют комфортную для безопасности температуру нагрева, они тщательно заделаны в толще пола. Получить ожог при работе системы нельзя.
3. Комфорт. Прогрев воздуха равномерный. По полу можно ходить босиком. Это доставляет приятные ощущения.
4. Эстетичность. Встроенная система водяного пола скрыта, практична и не доставляет хлопот.
5. Плавность прогрева без эффекта «теплового шока».
6. Безвредность воздействия излучаемого электромагнитного пола. Воздух насыщается только положительными ионами, не пересыхает.

Есть среди плюсов и минусы:

1. Трудоёмкость монтажа. Поверхность должна быть идеально ровной и подготовленной, что делать затратно и долго.
2. Дорогая установка, которая окупает себя в первый же год активной эксплуатации.
3. Невозможность установки при малой площади. Пример — лестничная клетка или узкий коридор.
4. Сложность устранения протечки в случае её появления. Чтобы выявить место повреждения, необходим полный демонтаж напольного покрытия и снять первый слой стяжки.
