Как утеплить армопояс снаружи построенного дома и строящегося

Материалы

Наиболее предпочтительным применять бетонный раствор М-200 и более прочный, а арматурные стержни Ф=12 мм. С их помощью монтируют каркас и скрепляют поперечными стержнями Ф=6 мм.

Основа складывается из верхнего и нижнего рядков с проемом 150 мм, которые размещают в общей плоскости, с шагом примерно 100 мм. Арматура состыковывается внахлест на 25 см, фиксируется вязальной проволокой. Ее же используют при соединении поперечных элементов.

Для бетонных вариантов арматурный пояс по проекту может выполняться однослойным, без монтажа объемного каркаса, а только путем вязки продольных арматур с поперечными. В областях поворотов либо изменениях стенового контура они укладываются внахлест и соединяются в местах перехода.

Кирпичный вариант армопояса выполняется в виде сплошной кирпичной кладки, укрепленной продольными арматурными стержнями либо армосеткой. Понятно, что он менее надежен ,чем бетонный монолит, но подобное проектное решение во многих случаях себя оправдывает.

Предпочтительнее кирпичный армируюшщий пояс выполнять высотой до 7 рядов и шириной равной стене из газобетона. Армирование кладки выполняют в каждом шве, укладывают горизонтально железную сетку 40х40 мм либо жесткую стальную проволоку более 5 мм. Кладка кирпича выполняется по обычной стеновой схеме со смещением шва на треть кирпича и тычковой схемой перевязки в 3‐м ряду.

Если такой кирпичный пояс для газобетонных стен будет использоваться для установки мауэрлата, в кладку замуровывают вертикально штыри Ф=16 мм через 1 м.

Расчеты и формулы

Правильный расчет необходимого размера армированного пояса очень важен. Для каждого типа сеймопояса имеются нюансы в расчете.

Фундаментный

Оптимальная ширина такой конструкции для фундамента – толщина, равная ширине стены. То есть, если толщина стены 30 см, армопояс лучше делать аналогичной ширины.

В том случае, если внешней отделкой будет служить только декоративная штукатурка, ширину разгрузочного пояса рекомендуется уменьшить на 5 см.

  • Если стена имеет ширину 40 см, для обустройства армопояса можно использовать перегородочные блоки, имеющие толщину 10 см.
  • Если стена совсем тонкая (20 см), то в качестве армированного пояса можно использовать готовые U-образные блоки.

    С их помощью можно не обустраивать опалубку, так как ее роль будут выполнять наружные стены изделия.

Чтобы не покупать специальные блоки, можно немного видоизменить обычный кладочный блок, просто вырезав в нем полость.

Под плиты перекрытия

При ширине стены в 40 см можно для армопояса применять перегородочные блоки диаметром 10 см.

Если стены имеют меньшую толщину, рекомендуется приобрести специальные блоки с желобом или в середине обычного блока выпилить желоб самостоятельно.

Для примера: Нужно рассчитать армопояс 250×200 мм над окном, ширина которого 2,1 м. под облегченные плиты перекрытия ПНО размером 6280х990х160мм, вес 1,5 т.

Расчет осуществляем по формуле: М = qL²/8, где

  • q — распределенная нагрузка на каждый метр армопояса;
  • q — вес армопояса + нагрузка от плит ПНО + эксплуатационная нагрузка;
  • q — 2500кг/м³×1м×0,2м×0,25м +1500кг/2 +400 кг/м²×6м/2 = 125 кг/м + 750кг/м + 1200 кг/м = 2075 кг/м;
  • h0 = 21см — расстояние от центра сечения арматуры до края перекрытия.

Расчётное сопротивление сжатию для бетона класса В20 — Rпр (Rb) = 117 кгс/см2 (11,5 МПа).

Требуемая площадь сечения арматуры: Fa = M/η×h0×Ra = 1143,84 /(0,94×0,21×36000000) = 0,000165 м2 = 1,61 см2.

Процент армирования находим по формуле: μ% = 100×μ, то есть:  μ% = 100×2,26/25×20 = 0,452 %

Под мауэрлат


СНиП

При минимальной толщине стен (15 см), ширина конструкции составит 26,7 см или 30 см (если округлить).

Если используются U-образные блоки, то размер его внутренней стены должен быть около 30 см.

Как правильно крепить: укладка мауэрлата

До крепления мауэрлата к подготовленному бетонному поясу, все его деревянные элементы обрабатывают антисептическими и пожаростойкими пропитками.

Застройщику для проведения работ потребуется подготовить такие инструменты и расходные материалы:

  1. Брус 150*150 мм.
  2. Гидроизоляционный материал, хорошо подойдет обычный рубероид.
  3. Измерительные инструменты.
  4. Шуруповерт, дрель и болгарка.
  5. Разводной ключ.
  6. Молоток и обычная пила.
  7. Крепления: гвозди, болты и гайки.

Для того чтобы установить мауэрлат на вальмовой кровли, его укладывают по всему периметру сооружения, а для двускатной крыши, вполне достаточно закрепить на 2-х параллельных стенках, на которые будет опираться крыша. От кромки наружной несущей стены выполняют отступ, по размеру утеплителя и приступают к креплению подстропильных балок.

Это можно выполнить различными вариантами:

  1. Проволокой — наиболее бесхитростный, доступный и недорогой способ установки. Для крепления бруса к защитному поясу используют специальную вязальную стальную отожженную проволоку Д=6 мм.

    Для надежного крепежа несколько ее прутьев скручивают нераздельно и замуровывают в монолитном поясе. Число таких скруток должно равняться числу стропил.

  2. Шпильками Д от 12 до 16 мм, длинной до 1 м, устанавливаются с промежутком 1- 1.5 м. Этот метод предназначен для основательной фиксации балки к поясу, но является довольно трудоемким.

    Предварительно шпильки погружают на всю глубину пояса, а для кирпичной конструкции на глубину не менее 2-х размеров высоты бруса и закрепляются на продольной планке, установленной внизу армопояса. В мауэрлате для соединения высверливают соответственные отверстия, после этого его помещают на шпильки и прочно закрепляют гайками с шайбами.

  3. Анкерными болтами — механическими или химическими. Первые погружаются в виде закладных в тело пояса до заливки бетона, вторые выполняются путем заполнения предварительно подготовленных отверстий в теле пояса специальным химсоставом, после чего в него вставляют анкер. Оба варианта довольно дорогостоящие, но гарантируют надежную фиксацию мауэрлата.

Делаем армопояс в доме из газобетона

Строите дачу или дом из газобетона?  Обязательно столкнётесь с вопросом – что такое армопояс и для чего он нужен? Вот на этот вопрос в нашей статье вы и найдете ответ. Расскажем ещё и о том, как устроить армопояс в доме из газобетона.

Необходимый инструмент

Для производства работ по устройству армопояса потребуется:

  1. Ножовка
  2. Электрическая дисковая пила.
  3. Шуруповёрт.
  4. Перфоратор
  5. Молоток.
  6. Лопаты и ёмкость для приготовления бетона (окорёнок)
  7. Ведра и веревка для подъема готового бетона.

Нюансы армирования

Изготовление армопояса на газобетоне под плиты перекрытия, делается после первого этажа. Последний этаж плитами перекрывают редко. Выполняется по внутреннему краю опорной стены. Плита, должна опираться на армопояс плоскостью 12 — 15 см.

Арматурный каркас делается усиленным. В горизонтальной плоскости делается два уровня по три или четыре прутка в зависимости от толщины монолитного участка. Но плиты, особенно если используются обычные не облегченные, должны ложиться на два прутка.

То есть, внутреннюю сторону армопояса усилить.

Армопояс, в доме из газобетона, под деревянные перекрытия усиливать не требуется. Перекрытие легкое. Делать его можно используя стандартные блоки – лотки, и опалубочным способом.

https://www.youtube.com/watch?v=ekYYxE2pwwA

Металлические балки под перекрытия на армопояс, для газобетонного дома, устанавливаются только с использованием приварных подкладок втрое превышающих по площади подошву балки. Если у балки размер опорной подошвы 100*200 мм, то подкладка должна быть размером 300*200 мм.

Особо стоит обратить внимание на устройство армопояса под мауэрлат в доме из газобетона. В нем устанавливаются приспособления для крепления опорного бруса стропил

Закладывают, до заливки бетоном, проволоку 6 мм. Делают её П – образной формы вставляют под арматуру с шагом 1 метр. Длинна свободных концов, должна быть достаточной для привязки мауэрлата.

Для крепления мауэрлата используют так же резьбовые шпильки диаметром 12-14 мм. Чтобы их установить нужно, пробурить отверстия в верхнем ряду блоков с шагом установки шпилек. На шпильки навернуть гайки поставить увеличенные шайбы и установить в пробуренные отверстия. Резьбу, которая выше армопояса, обернуть бумагой или скотчем.

чтобы не забить раствором при заливке. Длинна шпилек, должна быть на 5 см больше чем толщина армопояса и мауэрлата, без учета величины заглубления.Надёжно установить крышу без армопояса можно, но для этого потребуются другие приспособления, которые не гарантируют меньшую стоимость и большую надежность.

Это ответ на вопрос « Нужен ли армопояс для одноэтажного дома?». А крыша такому дому нужна?

Места усиления

При сборке арматурного каркаса следует обращать особое внимание на углы и примыкания внутренних стен и перегородок к внешнему периметру. В этих местах не должно быть разрывов и стыков

Арматура должна загибаться.

Если каркас изготавливается не на стене, что удобнее, то делать его надо прямыми участками удобными для монтажа. После установки в опалубку, соединить углы и примыкания готовыми Г- образными элементами. Длинна нахлёста, должна быть при вязке проволокой не менее 50 см.

при сварке длинна сварочного шва, должна быть не меньше 20 диаметров свариваемой арматуры.

Очень важно: при строительстве дома многие хотят сделать большое, от подоконника первого этажа до потолка второго, окно. «Второй свет» конечно красиво

Но при неправильном подходе, это бомба, которая развалит дом ровно по этому окну.

О таком окне следует подумать еще на стадии проектирования фундамента. Разорванный в месте окна междуэтажный армопояс не будет должным образом работать, и надо какими-то конструкциями компенсировать потерю прочности.

А это уже работа для хорошего проектировщика.

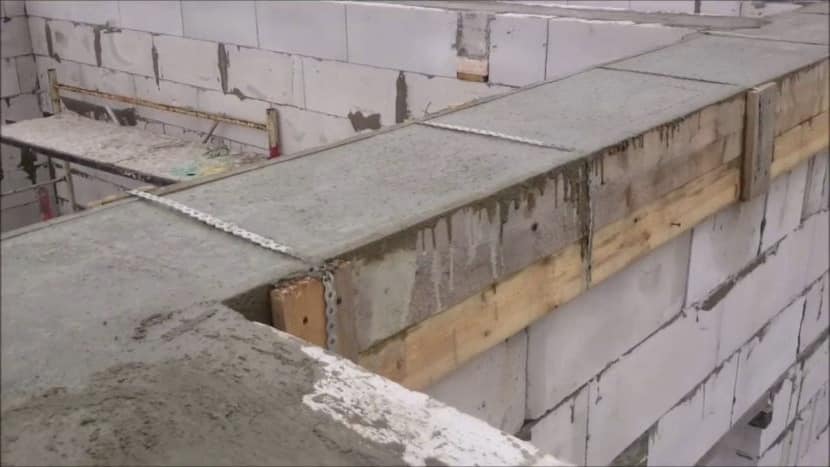

Заливка армопояса по газобетону, принципиально ничем не отличается от заливки по другим материалам. Конструкция простая, а работа без использования механизмов тяжелая, особенно на втором и выше этажах.

Второй этап: изготовление арматуры

Каркас готовят на стене в желобе из съемной опалубки, поскольку в готовом виде он очень тяжелый.

Для изготовления арматурного каркаса необходимо использовать только ребристые прутья. Бетонный раствор крепится к неровной поверхности ребер и тем самым обеспечивает большую несущую способность и устойчивость к растяжению.

Прутья должны быть 12 мм диаметром и 6 м длинной. Для поперечного крепления необходимы прутья в 10 мм диаметром. Поперечный каркас необходимо приварить по краям и по центральной части, оставшиеся поперечные прутья не варятся, а связываются проволокой. В процессе сборки каркаса необходимо свести сварочные работы к минимуму. Дело в том, что приваренный шов становится менее прочным из-за перегрева, а при возведении армированного пояса это недопустимо. Большая часть деталей должна собираться при помощи вязальной проволоки.

Проволоку можно брать самой маленькой толщины, ее функция заключается в сохранении целостности формы каркаса во время заливки бетона. От использования толстой проволоки каркас не станет прочнее, а монтаж такой конструкции потребует гораздо больше средств и усилий.

Когда две части каркаса готовы, они укладываются, образуя между собой небольшое пространство. Затем они свариваются в центре и по краям, образуя готовый каркас, который в сечении имеет форму квадрата или прямоугольника. Делать это лучше всего непосредственно в опалубке, так как получившаяся деталь имеет достаточно большой вес.

Между арматурой и каждой стороной конструкции должно быть расстояние не менее 5 см. Для поднятия арматуры над горизонтальной поверхностью под каркас подкладываются кирпичи или камни.

При сборе деталей в цельный армированный пояс нет необходимости использовать сварку, можно просто сделать нахлест в 0,2 — 0,3 м между находящимися рядом частями каркаса. Конструкция должна ровно лежать внутри опалубки, для достижения этого условия необходимо использовать строительный уровень.

Устройство армопояса и типичные ошибки при его заливке

Если  разобраться, в  устройстве  армопояса нет  ничего сложного. Тот  же  армированный  ленточный фундамент. Ставишь опалубку, вяжешь арматуру, а потом  заливаешь все  это  бетоном. Но есть  и некоторые  различия.

  • Так, армирующие стержни тут никогда не должны пересекаться на углах. Для таких  мест  предназначена уже выгнутая, Г-образная арматура.
  • Если длинна прута короче имеющейся стены их разрешено сращивать внахлест. Притом  последний  обязан  быть не меньше двадцати диаметров  используемой арматуры. То есть, если  имеется в виду шестнадцатый  прут, то нахлест  будет  320 мм. И при этом он будет проваренным по всей  плоскости  соприкасания металла.
  • Также при заливке  мауэрлатного армопояса бетонщики заранее  закладывают в нем выступающие шпильки, для  последующего крепежа деревянных  элементов. Такой  подход  очень  рационален, и позволяет  в последующем  не сверлить в камне дырки под  анкера.
  • Ну, и последнее. Армопояс должен  быть  действительно  закольцованным. Разрыв контура в  данной конструкции  недопустим, ни под каким предлогом и в особенности  это  касается домов из газосиликата.

Казалось  бы все  предельно  просто. А нет, находятся  горе-специалисты, способные  нарушить  даже  такие, простейшие  и  незыблемые постулаты.

Обратите внимание на следующий пример

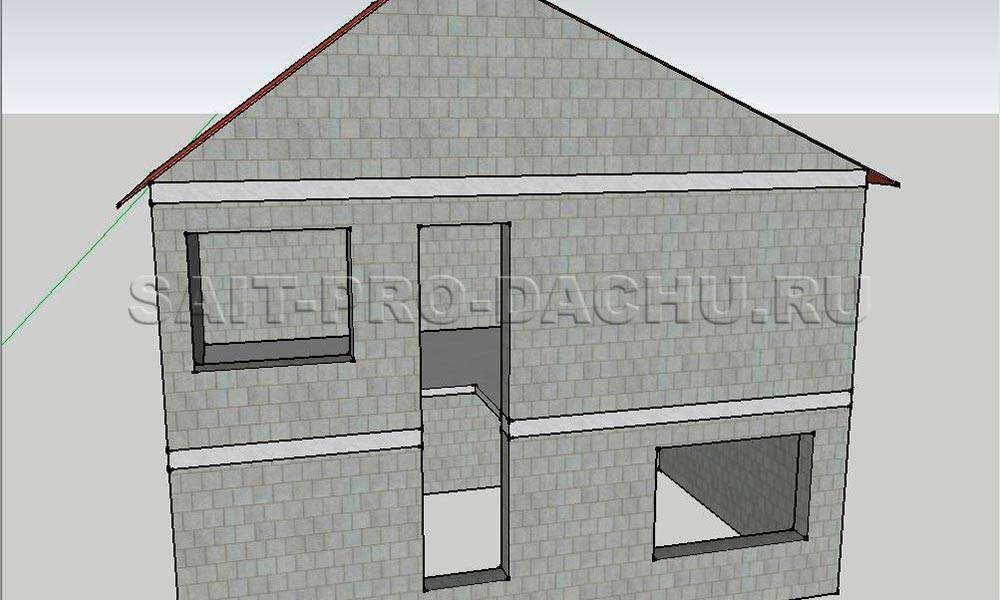

Красивый и довольно популярный  проект  со сквозным  окном  на два  этажа. Украшение  дома. И все бы ничего, но при  этом разрывается целостность  армопояса.  И стягивать стены, уберегая их  от  растрескивания  и деформаций, он уже не будет.

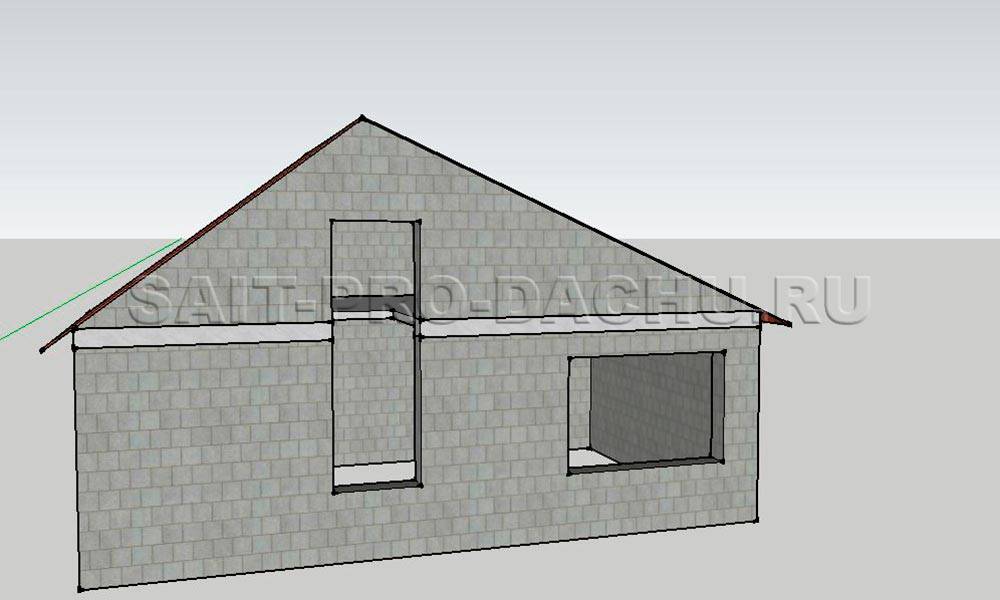

Хуже может быть только тогда, когда разрывают мауэрлантый пояс в доме с мансардой.

В этом случае  гарантированно  потрескаются  даже кирпичные стены.

Этим  мы  одновременно  отвечаем  и на довольно  распространённый вопрос: «Нужен ли армопояс для газобетона одноэтажного дома»?

Он не просто нужен. Он жизненно необходим. Откажетесь от такового, и не спасет вас ни легкие деревянные  перекрытия, ни армирование  газобетонной кладки. Армопояс является  неотделимым элементом  газосиликатного дома.

Второй не менее распространённый грех — это попытка  отказаться от  угловых  элементов при  армировании.  Запомните! Просто связанная  крест на крест  арматура, не позволит  армопоясу работать  на разрыв  и сдерживать  горизонтальные усилия, создаваемые  стропильной системой. Как следствие, многочисленные  трещины и скорое  разрушение всей постройки.

К подобным последствиям  приводит  и  соединение  арматуры  торец в торец. Поверьте, как бы  дико  это ни  звучало, но находятся и те, что  игнорируют соединение внахлест  и  экономят  каждый сантиметр  используемого металла, уповая  при  этом только  на удачу и прочность сварного шва. Очень  сомнительная  экономия. Ремонт стен в конечном  итоге обходится  намного  дороже.

А потому не жадничайте. Не  жалейте  арматуру. В точности  соблюдайте указанные в проекте  предписания. Газобетон — очень  хрупкий и капризный  материал и не терпит в обращении с собой  никакой  отсебятины.

На этом мы прощаемся с вами, дорогие  друзья. До свидания и до скорых встреч на страницах  сайта  про дачу.

Василий Молька

Виды поясов и их функции

Армированные бетонные пояса заливаются для усиления таких конструкций, как:

  1. Ростверки – заливаются как фундамент по верхушкам свай.
  2. Сейсмический пояс по верхней части стен здания, а также под межэтажные перекрытия.
  3. Для равномерной разгрузки крыши здания на его стены.
  4. Усиление стен из мягких и хрупких материалов (газобетонные блоки, пеноблоки и другие).
  5. При этом армопояс выполняет такие функции:
  6. Увеличивает прочность здания.
  7. Не позволяет деформироваться фундаменту и стенам при неравномерной осадке грунта, а также при его пучении, во время повышенной влаги или морозе.
  8. Не позволяет хрупким газобетонным блокам разрушаться под тяжестью плит перекрытий.
  9. Позволяет жестко фиксировать стропилины крыши к стенам здания из мягких материалов.

Иногда при возведении небольших хозяйственных построек используется армированный пояс из кирпича на стены из газобетона. Для этого на стенах, на всю ее ширину, выкладывается 4 или 5 рядов строительного кирпича. Между рядами, в армопояс из кирпича на стены из газобетона, в процессе работы, закладывается на растворе металлическая сетка, сваренная из проволоки толщиной 4 — 5 мм с ячейками 30 — 40 мм. Сверху могут укладываться балки перекрытия или деревянный мауэрлат для крепления крыши.

Армированный армопояс на газобетоне

Для армированного пояса, который заливается по блокам из газобетона, используется бетонный раствор марки М 200. Несущая арматура, сечением 12 мм скрепляется в каркасе с поперечными квадратными или прямоугольными хомутами вязальной проволокой. Хомуты изготавливаются из гладкой арматуры диаметром не более 4-6 мм. Несущая арматура дотачивается между собой внахлест с напуском не менее 150 мм и связывается между собой мягкой вязальной проволокой.

Пояс можно сделать и без объемного каркаса из 4 арматурных стержней. Иногда достаточно и плоского каркаса из двух стержней, который собирается практически так же как и объемный. Только в этом случае для поперечной перевязки используются не хомуты, а отдельные арматурные стержни.

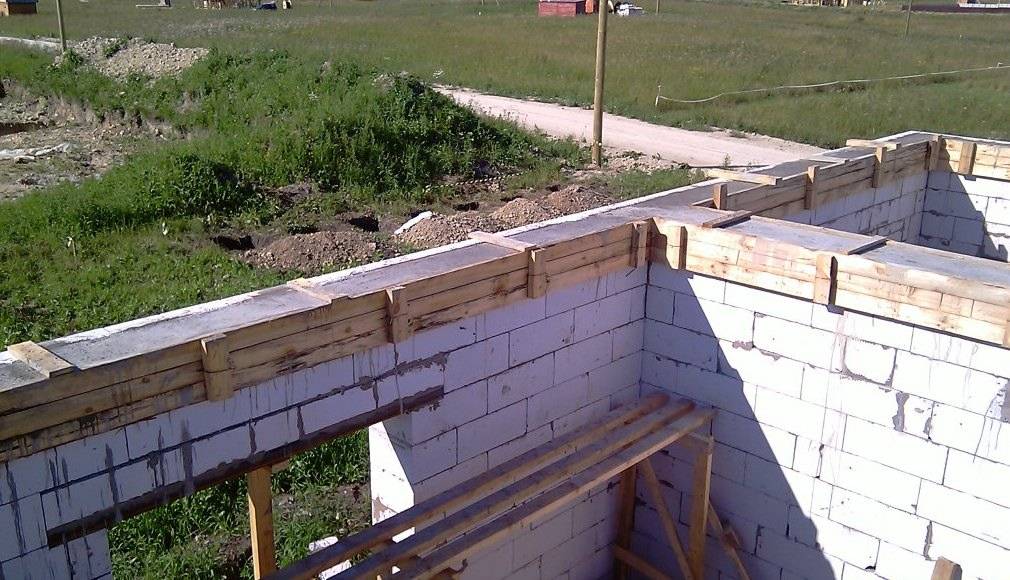

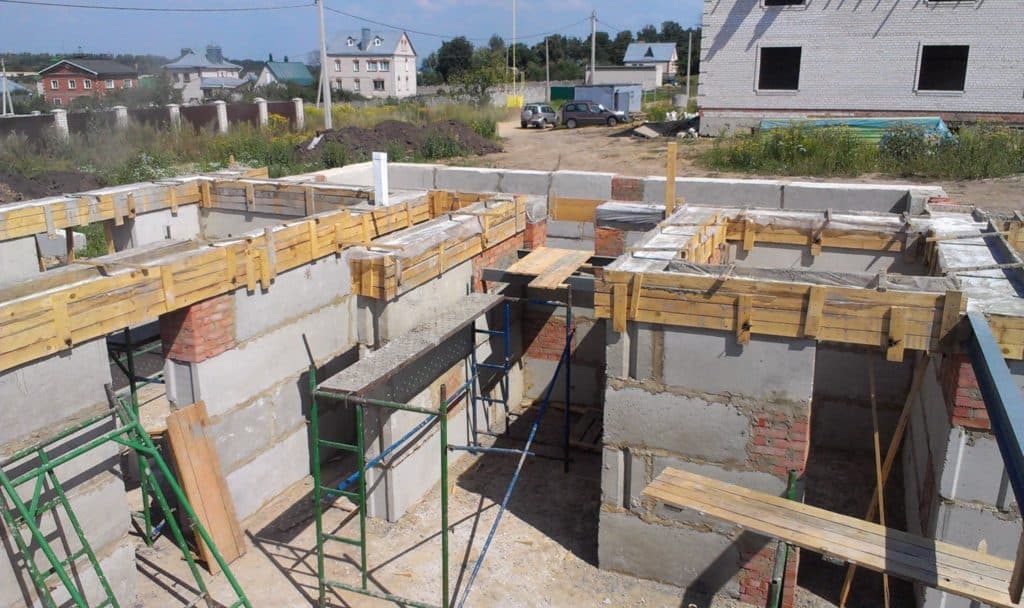

Связанный каркас можно уложить в деревянную опалубку, которая изготавливается из досок. Также можно использовать, как опалубку, газобетонные блоки верхнего ряда. Но предварительно нужно вырезать у них внутреннюю часть, чтобы из блока получилось что-то вроде короба без торцевых стенок. Блоки укладываются полученными полками вверх, после чего в них закладывается каркас.

При укладке каркаса нужно проследить, чтобы между арматурой и стенками опалубки, а также нижними блоками было небольшое пространство около 20 – 30 мм.

После закладки в опалубку арматурного каркаса, к нему можно дополнительно сделать и закрепить необходимые закладные детали, которые понадобятся для закрепления мауэрлата или других элементов из конструкции дома.

Как закрепить мауэрлат к газобетону без армопояса

Нужно ли делать армопояс для газобетона во всех случаях? Если подразумевается возведение небольшого дома для фиксации стен газоблока с брусом можно использовать более простой способ. Для этого металлические шпильки (стальные крепежи в виде болтов с квадратным основанием 5х5 см.) вмуровываются в стену.

Крепеж начинает устанавливаться за 2-3 ряда от верха кладки. Длины шпильки должно быть достаточно для того, чтобы пройти через брус.

Когда возводится 4-скатная крыша армопояс должен проходить по всем наружным стенам. Если 2-скатная, с оконными проемами на фронтонах, пояса укладываются только под мауэрлатом

Зачем армировать газобетон

Все сооружения при эксплуатации подвергаются систематическим деформирующим усилиям. Неравномерная усадка кладки, перепады температуры, подвижка грунтов, ветровые и снеговые нагрузки нередко приводят к появлению трещин в стенах.

Образование трещин – опасный признак. Даже толщиной не больше волоса, они нарушают эстетический облик здания, а вертикальные, наклонные и параболические, раскрывающиеся кверху или V-образные снижают несущую способность стен.

Газобетон конструкционно-теплоизоляционных марок обладает ценными для домостроения качествами:

  1. Низкой теплопроводностью – 0,12-0,19 вт/м°с.
  2. Высокой прочностью на сжатие 3,5-7 кг/м³.
  3. Достаточной паропроницаемостью – 0,15-0,20 мг/мчпа.
  4. Биологической стойкостью.
  5. Удобными для монтажа размерами и легким весом элементов – 15-28 кг.

Он не горюч и хорошо поддается механической обработке. Сочетание качеств и доступной цены дает большое преимущество для использования блоков в частном строительстве перед другими материалами – кирпичом, деревом, монолитным бетоном.

Трещина в стене из газоблоковИсточник yurlkink.ru

Но кладка из блоков не устойчива к изгибающим деформациям. Появление трещин происходит по многим причинам:

  • Фундаменты на просадочных или пучинистых грунтах неравномерно оседают.
  • В местах примыкания стен каркас не имеет пространственной жесткости.
  • Неправильная гидроизоляция или теплоизоляция стен, вызывающая промерзание и разрушение кладки.
  • Некачественный раствор или клей тоже способны навредить газобетону. Выветриваясь из кладки, они создают мостики холода, где образуется конденсат. Впоследствии вода замерзает, швы еще больше разрушаются, прочность стены уменьшается.
  • Оконные и дверные проемы, особенно в несущих конструкциях, существенно ослабляют кладку. В ней увеличиваются растягивающие и изгибающие напряжения, способные вызывать деформацию.
  • Снизить прочность стен может увеличение этажности при надстройке. Возросшая нагрузка приводит к дополнительным смещениям фундамента и, как следствие, появлению трещин.
  • Близкое расположение возводимого здания к соседним сооружениям. Участок грунта, примыкающий к ранее построенным объектам, более рыхлый и имеет меньшую несущую способность, чем нетронутый почвенный слой. В результате основание проседает неравномерно, что может вызвать образование трещин.
  • Иногда повреждения кладки возникают из-за воздухонепроницаемой внешней отделки, нарушающей влажностный режим газобетона. Постоянное присутствие воды снижает прочность материала.

Армирование газобетонных блоков арматурой поможет избежать деструктивных изменений. Металлические элементы хорошо воспринимают растягивающие усилия, придают пространственную жесткость каркасу здания, защищают от деформаций ослабленные проемами участки.

Армопояс на примере дома или пристройки из газобетона

Вследствие вероятных изменения грунта и особенностей внутренней конструкции здания стены на разных участках дома могут получать различный уровень нагрузок, вызывающих сжатие и кручение материала. Если нагрузка достигает критических значений – образуются трещины.

Для невысоких одноэтажных домов с ролью армопояса вполне справляется фундамент. Но вот при значительной высоте стен (два и более этажей) в верхней части создаются критические нагрузки, для равномерно перераспределения которых и нужна специальная дополнительная конструкция – бетонный пояс с армировкой из металла. Его наличие увеличивает ветрозащиту для стен дома и распирающим нагрузкам от массы верхнего этажа и кровли.

Существующая в строительстве практика доказывает, что ширина армопояса вполне достаточна, если соответствует толщине стены. Высота может колебаться в диапазоне 150-300 миллиметров. Для конструкции может использоваться профилированный металл (уголок, однотавровая или двутавровая балки, арматура). Отметим, что сам армопояс в таком доме или в пристройке из газобетона выполняет функции двутавровой балки, более всего выдерживающей напряжения.

Плюсы и минусы применения

Технология установки пояса имеет определенные достоинства и недостатки

В первую очередь принимаются во внимание качество материала и срок эксплуатации

Преимущества, которыми обладает армопояс на газобетоне:

  • низкая себестоимость;
  • удобство монтажа;
  • морозоустойчивость, огнеупорность;
  • устойчивое противодействие деформации;
  • равномерное распределение нагрузки на конструкцию дома;
  • длительный срок эксплуатации.

Постройка здания, где в качестве основного материала используется газобетон, обойдется втрое дешевле, чем возведение кирпичного дома. Газобетонные блоки легкие, устойчивые к воздействию климатических условий и обладают хорошей морозоустойчивостью благодаря большей толщине, чем кирпич. Срок пригодности жилья составит как минимум сто лет.

Недостатки:

  • потребность в дополнительной гидроизоляции поверхности для препятствования ее разуплотнения и разрушения;
  • затраты на гидроизоляцию и термоизоляцию.

Не смотря на дополнительные расходы, без армопояса не обойтись. На фоне преимуществ его установки минусы выглядят не столь существенно.

Вернуться к содержанию

Вариант 1: ширина армопояса уже ширины стены.

В этом случае можно эффективно утеплить армопояс и, если позволит ширина, сделать утепление и дальнейшую облицовку вровень с облицовкой всей стены. Для этого нужно взять утеплитель, ширина которого позволить разместить его в промежуток между армированным поясом и линией стены.

Вероятно, что придется воспользоваться ЭППС, т.к. тонкий пенопласт очень хрупкий. Если ширина все же позволяет — воспользуйтесь пенопластом 80 мм. Для того, чтобы пояс не выделялся на фасаде, нужно учесть ширину облицовки: облицовочный кирпич. плитка или штукатурка.

Если в качестве утеплителя будете использовать минвату — не забудьте о необходимости вентзазора между минватой и облицовочным кирпичом.

Современные материалы, предлагаемые рынком для теплоизоляции

Необычным новым (для нас) материалом является краска-термос «Изоллат» — это жидкое сверхтонкое покрытие для теплоизоляции стен, фасадов, трубопроводов, строительных конструкций. Слой толщиной 1 мм этого современного материала заменяет 40 мм минеральной ваты или 200 мм пенополистирола.

«Изоллат», кроме обширного перечня свойств, способствует значительному снижению теплопроводности конструкций. Мы не применяли этот материал, но если вам интересно, вы можете подробно прочитать здесь: www.isollat.ru .

Еще один материал, который появился несколько лет назад и который мы еще не применяли — это «Пеноизол». Если он сделан из правильной смолы и грамотно применяется, то материал изумительный. «Пеноизол» можно использовать в виде крошки, листов или в виде пены для заливки. Подробнее можно прочитать на сайте www.peno-isol.ru.

Знакомьтесь, изучайте — возможно вас это заинтересует.

До новых встреч, уважаемые читателя нашего блога «Как построить дом» !

Как необходимо залить бетон

Для заливки монолитного каркаса используют бетонный раствор, придерживаясь рецепта: 5 частей гравия, 3 части песка, 1 часть цемента, полное смешивание сухих компонентов, постепенное добавление воды до получения густого раствора.

Этап выполняют за один заход, заранее приготовив нужный объем смеси. В процессе заполнения опалубки обязательно нужно удалять пустоты вибратором или штыкованием, проверять уровнем горизонтальность, устраняя перепады. Потом нужно аккуратно спланировать поверхность и покрыть полиэтиленовой пленкой.

В процессе застывания обязательно периодически увлажнять путем разбрызгивания. Застывает бетон в течение 3-5 дней, на него уже можно будет укладывать плиты, заходя на 12 сантиметров на стены для надежности. Когда слой полностью застынет, можно демонтировать опалубку (но не ломать) гвоздодером или ломом.

Вступление

Газобетон является отличной альтернативой кирпичу. Однако, к сожалению, величина показателя прочности газобетонных блоков значительно ниже. Материал плохо удерживает на своей поверхности крепежные элементы.

Кладка из газобетонных блоков обладает своими особенностями:

  1. Возведение стен должно осуществляться на надежном фундаменте.
  2. В процессе работы необходимо регулярно проверять ровность конструкции.
  3. По всему периметру построения следует укреплять стены армированным поясом, изготовленным из железобетона.

При ведении строительных работ с нарушением технологических правил может произойти растрескивание блоков под влиянием давления кровли.

Бетоном какой марки заливать армопояс

Для заливки армированного пояса по газобетону используется бетон марки М200-М250. Его можно привести в готовом виде миксером с завода, или же сделать самостоятельно.

Пропорции для бетона марки М200: цемент М400, песок, щебень (1:3:5). Пропорции для бетона марки М250: цемент М400, песок, щебень (1:2:4).

Воды в бетоне должно быть минимальное количество, а для придания пластичности используйте пластификатор.

Водоцементное соотношение должно быть в пределах от 0.5 до 0.7, то есть, на 10 частей цемента приходится от 5 до 7 частей воды.

Добавление в бетон чрезмерного количества воды делает его менее прочным.

Чтобы удалить из бетона воздушные пузырьки, его следует провибрировать специальным строительным вибратором, или же интенсивно и длительно протыкать жидкий бетон обрезком арматуры.

Бетон должен заливаться в опалубку за один раз, чтобы он был монолитным (неразрывным).

Изготовление армопояса для газобетона

Чем отличается газобетон от пенобетона

Сравнение кирпича и газобетона

Гидроизоляция фундамента под газоблоки

Какой марки выбрать газобетон?

Какие инструменты нужны для работы с газобетоном?

Разновидности крепежей для газобетона

Сколько стоит построить газобетонный дом?

Выбираем и сравниваем клей для кладки блоков

Гидроизоляция

Для армопояса 1 уровня требуется гидроизоляция от почвы, чтобы его не подмывало, а также просто не тянулась влага из земли. Для этого требуется в момент создания опалубки обложить ее внутреннюю часть стеклоизолом. Это материал, который состоит из холста стеклоткани, пропитанной битумом и 4 защитных слоев: 2 из них являются легкоплавким битумом, а 2 наружных слоя (верхний и нижний) отличаются в зависимости от назначения стеклоизоляции.

При установке блоков фундамента на сейсмопояс гидроизоляция будет лишней, так как тянуть влагу будет неоткуда (блоки сухие), а вот надежность сцепления основания с ростверком ухудшится.

Вариант 1: ширина армопояса уже ширины стены.

В этом случае можно эффективно утеплить армопояс и, если позволит ширина, сделать утепление и дальнейшую облицовку вровень с облицовкой всей стены. Для этого нужно взять утеплитель, ширина которого позволить разместить его в промежуток между армированным поясом и линией стены.

Вероятно, что придется воспользоваться ЭППС, т.к. тонкий пенопласт очень хрупкий. Если ширина все же позволяет — воспользуйтесь пенопластом 80 мм. Для того, чтобы пояс не выделялся на фасаде, нужно учесть ширину облицовки: облицовочный кирпич. плитка или штукатурка.

Если в качестве утеплителя будете использовать минвату — не забудьте о необходимости вентзазора между минватой и облицовочным кирпичом.

Подготовка бруса для мауэрлата

Для мауэрлата используют преимущественно древесину хвойных пород: внутри нее скапливается меньше влаги. Перед установкой брус следует обработать антисептическими и пирозащитными химическими соединениями.

Требования к геометрическим параметрам:

для изготовления мауэрлата предпочтительно брать брус сечением 100 х 150 мм. Допускаются и несколько большие сечения. Минимальная допустимая высота бруса – 100 мм.

При подборе древесины под мауэрлат лучше использовать брус, поперечник которого равен удвоенному сечению стропильных ног.

Укладка и крепление мауэрлата к бетонному обвязочному поясу

Поверхность армопояса после отвердения следует прогрунтовать. Перед укладкой бруса по всей длине обвязочного контура укладывается гидроизоляция. Можно нанести мастику – это модный сейчас способ, номенклатура предлагаемых смесей очень высока. Но обычно оказывается достаточным уложить слой рубероида.

Цель операции – максимально предотвратить скопление влаги между цементной поверхностью и древесиной подстропильного основания. Из-за различий структуры и большой разницы внутренних температур в этих материалах, при прямом касании между ними оседает вода.

Если брус крепится проволочными петлями, сложностей в работе не возникает.

  • Мауэрлат обвивается проволокой с двух сторон.
  • Затем ее концы скручивают.
  • В образовавшуюся слабину вставляют рычаг – хоть отвертку, и проворачивая ее, добиваются плотного прилегания.

В случае, когда брус требуется посадить на шпильки или анкера, вмурованные в бетон, могут возникнуть ошибки. Чтобы оси отверстий и штырей совпадали, пользуются рядом хитрых приемов.

Один из них – предварительный монтаж мауэрлата:

  • Еще на этапе укладки арматуры брус просверливают в заданных местах и вворачивают в него штыри.
  • Получившийся узел устанавливают на арматуру и нижнюю часть шпилек фиксируют. Если планируется основания штырей закрепить в донной части блока, делают разметку. Затем, после изготовления полуотверстий, окончательно закрепляют. Главное: операцию проводят, не снимая крепеж с бруса.
  • После фиксации шпилек (анкеров) брус снимают.

Таким путем удается добиться наибольшей точности при совмещении осей отверстий в мауэрлате и армопоясе.

Собранный мауэрлат в итоге должен представлять собой единый узел со стропильной частью, намертво прикрученный к армопоясу. Если брусья коротки, их сращивают. Отдельные части соединяют в замок. Существуют различные виды стыков:

  • в лапу,
  • в полдерева,
  • в четверть.

В любом случае, место сочленения при окончательном креплении прикручивают к бетонному основанию пояса.

В углах мауэрлат также жестко фиксируют. Сочленяемые детали скручивают проволокой, свинчивают шпильками, саморезами или скрепляют скобами.

Утепление армопояса

В первую очередь, в утеплении нуждается железобетонный контур, собранный с помощью опалубки без термоизоляции.

Если пояс установлен в одной плоскости с покрытием (перекрытиями) уплотняются зазоры между торцами плит (балок) и бетонной лентой.

Для термоизоляции применяют материалы, которые устойчивы к влаге. Желательно устанавливать утеплители, не поддерживающие горение.

Облицовка стены маскирующая обвязочный контур

Если мауэрлат изготавливался на основе лоточных блоков, дополнительного декорирования поверхности проводить не следует. Это касается и случая, когда в опалубку были вставлены лицевые блоки перед заливкой мауэрлата.

Для декорирования поверхности железобетонного контура используют доборные блоки или тонкостенные перегородочные. При их установке желательно оставлять сантиметровый зазор перед утеплителем: вентиляция внутри простенка будет способствовать своевременному удалению конденсата. Это правило окажется особо полезным, когда в качестве утеплителя применяют минеральную вату.

После отделки операцию по укладке армопояса под кровлю в доме из газобетона можно считать завершенной. Работа, конечно, ответственная, требует тщательности при выполнении. Заливка бетона сопряжена со значительными трудозатрами. Однако издержки невелики на фоне десятков преимуществ, которые возникают при строительстве дома из газобетона.

Заключение

Армированный железобетонный или кирпичный пояс под мауэрлат исполняет ряд важных функций. При сезонном движении почвы, неравномерной усадке строения, при землетрясениях, он останавливает деформацию стеновых конструкций, сохраняя геометрию сооружения.

Он горизонтально выравнивает все стены, нивелируя возможные погрешности, допущенные при кладке стен. Применение армопояса придает жесткость всей конструкции, что обеспечивает прочное закрепление к нему мауэрлата, а, следовательно, всей кровельной конструкции.

Армопояс и сам мауэрлат должны быть надежно утеплены, чтобы не стать «мостиками холода» и продолжительный период выполнять свое предназначение, тогда дом уютным, надежным, теплым и долго служить людям.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
