Монтаж
К монтажу вентиляции в жилом здании надо подходить с позиции – какая система была выбрана. Если это естественная модель, то главное – грамотно заложить стояки. С принудительной вентиляцией придется повозиться, особенно, если это разветвленная сеть. Самый простой вариант – установка стеновых вентиляторов, для чего просто в стенах делаются отверстия коронкой и перфоратором под диаметр трубы, куда и вставляется оборудование.
С внешней стороны, то есть, с улицы, труба закрывается козырьком и решеткой. С внутренней устанавливается декоративная решетка
Здесь важно очень грамотно провести подключение вентилятора к питающей сети электрического тока. Для этого обычно проводят штробление стен, куда и закладывается питающий кабель от вентилятора до распаячной коробки
Правда, это делают на стадии ремонта или отделки. Если проводится установка в отремонтированном помещении, тогда рекомендуется проводку прокладывать в специальные пластиковые короба.
Необходимо отметить, что приточные и вытяжные каналы могут оборудоваться вентиляторами, если в доме устраивается комплексная схема отвода воздуха. При этом, как и в случае расчета естественной вентиляции, определяется максимальный параметр из двух расчетных: вытяжка и приток. Именно на основе проделанных выкладок выбирается вентилятор, а точнее, его производительность.
Несложно провести монтаж и моноблочного устройства. Главная задача – правильный выбор места установки. Как показывает практика, предпочтение отдается улице у стены дома. Хотя вариант в служебном помещении решает проблему замерзания оборудования. Удобен этот аппарат тем, что в него уже включены все необходимые приборы, которые отвечают не только за воздухообмен, но и за чистоту подаваемого воздушного потока.
В общем, можно самому сделать вытяжную вентиляцию или приточную, если правильно провести предварительные расчеты. Нельзя на глаз выбирать оборудование и воздуховоды. Может случиться так, что их мощности и сечения будет недостаточным, чтобы справиться с объемом внутренних помещений.
Источники
- https://www.tproekt.com/otoplenie-i-ventilacia-normy-pravila-osobennosti/
- https://www.AirClimat.ru/Ventilyatsiya-zhilyh-zdaniy.htm
- https://vent-vozduh.ru/dom/ventilyatsiya-doma-snip-normy.html
- https://VentingInfo.ru/dokumentatsiya
- https://VentingInfo.ru/raspolozhenie/ventilyatsiya-mnogoetazhki
- https://sovet-ingenera.com/vent/raschety/sxemy-sistem-ventilyacii-v-mnogokvartirnom-dome.html
- https://VentilyaciyaDom.ru/kvartiry/ustrojstvo-problemy-funktsionirovaniya-mnogoetazhnyh-domah.html
Расчет вентиляции
Рассмотрим расчет естественной вентиляции, как самой простой. Для этого надо обозначить два параметра: минимальное количество воздуха, поступающего снаружи (Qп) и минимальный объем для вывода из дома (Qв). Обе величины табличные из СП 54.13330.2011 первые в таблице №1, вторые в таблице №2.
Обе они основаны на габаритах помещений дома. Поэтому вводные данные:
- Площадь всех жилых комнат (их три) – 60 м².
- Высота потолков – 3 м.
- Пристроенная кладовка – 4,5 м².
- В доме есть кухня, ванная и туалет, в которых воздухообмен соответственно: 90; 25; 25 м³/ч.
В первую очередь определяется общий воздухообмен в комнатах, для чего надо перемножаются между собой воздухообмен жилых помещений, равный 30 м³/ч на количество комнат – 3. 60х3=180 м³/ч. Это значение приточного объема, который проходит через жилые помещения.
Складываются значения воздухообменов всех подсобных помещений: 90+25+25=140 м³/ч.
Находится частота смены воздуха в кладовке. Здесь используется кратность, равная 0,2. То есть, надо объем кладовки умножить на данный показатель: 4,5х3х0,2=2,7 м/ч.
Теперь надо сложить два последних значения: 140+2,7=142,7 м³/ч. Это вытяжной объем воздуха. Далее надо сравнить вытяжной и приточный воздух: получается, что приточного больше. Его и берем за основу расчета.
Теперь надо рассчитать сечение воздуховода. К примеру, если оно квадратное со сторонами 10 см или круглое диаметром 150 мм, то производительность такой трубы при естественной вентиляции составляет 30 м³/ч. Если в сооружении дома используются стояки этого сечения, то надо установить: 180/30=6 стояков. Чтобы уменьшить количество вытяжек, можно увеличить сечения с подбором по таблице производительности воздуховодов.
Принципы расчета систем вентиляции другого типа основываются на тех же параметрах.
Виды оборудования
Вентиляционная система: воздуховоды
Для вентиляции помещений различного назначения применяют три типа техники:
- Приточные системы
- Вытяжные установки
- Приточно-вытяжное оборудование
Приточные
Главным назначением устройств является замещение отработанного воздуха свежим потоком с улицы. Система подходит для квартир небольшой площади и загородных домов. Установка позволяет недорого добиться комфортного микроклимата в помещениях. Главным преимуществом является незначительное энергопотребление.
Техника имеет устройства для очистки воздуха и создания оптимального температурного режима. При монтаже оборудования вентиляции и кондиционирования предусматривают наличие водяного или электрического калорифера для подогрева и рекуператора для забора тепла. С помощью системы можно регулировать оптимальный уровень влажности в помещениях, создавать наиболее комфортные условия для проживания.
Стоимость оборудования приемлемая, монтаж не является сложным и не требует применения дорогостоящей техники. В нашей компании представлено сертифицированное оборудование, соответствующее высоким европейским стандартам качества и безопасности. Мы оказываем комплекс услуг от подбора устройств до и их профессиональной установки с гарантией на оборудование и проведенные работы.
Вытяжные
Особенностью систем является наличие фильтров, которые не допускают смешение приточного воздуха с вытяжным. Оборудование обеспечивает качественную очистку воздушных масс от примесей и подачу в помещения чистого воздуха. Монтаж вентиляции и кондиционирования данного типа особенно актуален для обустройства промышленных предприятий, когда требуется фильтрация газов, пыли, спреев и аэрозолей.
Приточно-вытяжные

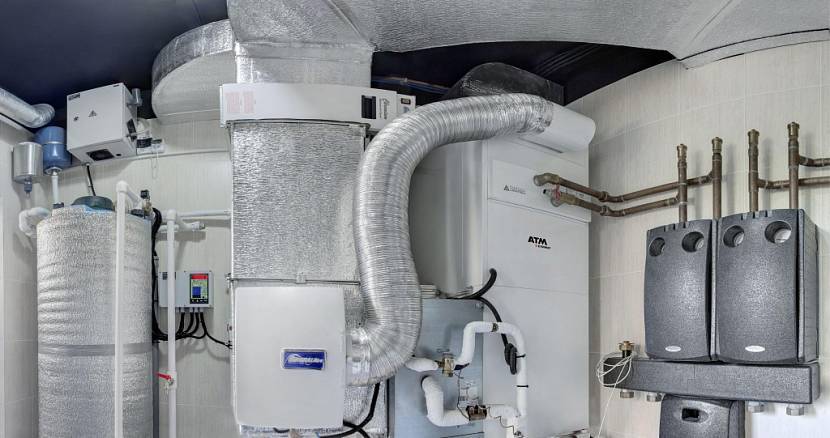

Приточно-вытяжная установка
Это комбинированный тип, сочетающий функции вытяжной и приточной техники. Во многих случаях установка такого оборудования является выгодным и оптимальным решением для складов, административных и жилых зданий, промышленных цехов.
Принцип работы оборудования заключается в удалении отработанного воздуха. Устройства обеспечивают приток воздушных масс, очищенных с помощью фильтрации. Воздух, подаваемый в помещения, имеет заданную температуру и равномерно распределяется благодаря установленным воздуховодам.
Монтаж кондиционирования и вентиляции с применением оборудования данного типа позволяет организовать наиболее гигиеничный и функциональный воздухообмен. Это выгодное по стоимости решение. Цена установки доступная, при этом вы экономите на электропотреблении приборов отопления и кондиционирования. При высоком уровне комфорта вы сможете сэкономить в процессе эксплуатации.
В продаже представлен широкий выбор моделей систем данного типа. Приточно-вытяжное оборудование компактных размеров подходит для обустройства квартиры. Оно гармонично вписывается в интерьер, отличается минимальным уровнем шума. На крупных объектах устанавливают модели, способные вентилировать большие площади.
Порядок работы вентиляции на примере типового проекта
Самый распространенный панельный проект — это девятиэтажный дом. Принцип функционирования вытяжки у них одинаковый. Воздух с улицы, через окна и щели, попадает в квартиру. Вытяжка происходит через вентканалы-спутники на кухне или ванной комнате. К основной трубе подводят один, реже несколько каналов от вытяжки. Эти каналы подсоединяются к основной шахте через два этажа. Эти шахты достаточно громоздки и занимают много пространства. Такой системой, скорее всего, будет оборудован крупнопанельный дом.
Такая схема у дома из 9 этажей предполагает присутствие теплого чердака. Отвод с 8 и 9 этажей выходит прямо в атмосферу, минуя общий канал. Схема для 9 этажного дома проектировалась из расчета полного отсутствия ветра и наружной температуре воздуха +5.
Несмотря на то, что естественная вентиляция в таких домах является не слишком эффективной, обслуживания она почти не требует, засоры возникают редко. Были случаи, когда вентиляционные каналы засорялись строительными материалами во время возведения дома. Такой сюрприз сказывался в последствии на качестве вытяжки. Чаще всего чистка шахты требуется один раз в 5-6 лет.
Во время ремонта многие люди перекрывают путь потоку воздуха в каком-либо месте. Они по незнанию думают, что на вытяжку это не повлияет, но процесс воздухообновления в квартире затрудняется или прекращается полностью.
Наиболее распространенные действия, приводящие к помехам и сбоям в работе естественной вентиляции:
- установка герметичных пластиковых окон;
- межкомнатные двери с уплотнителем;
- монтаж различных вентиляторов в вытяжке.
Чтобы не нарушить работу тяги естественной вентиляции, запрещено устраивать затруднения притоку и оттоку воздуха. Для пластиковых окон необходимо вмонтировать приточные отверстия или устроить внешний приток отдельно. Двери между помещениями оборудуются внизу решетками. Сечение канала вытяжки не должно перекрываться вентиляторами.
Нюансы монтажа
Даже если проект выполнен с полным соблюдением требований ГОСТ и разработан профессионалами, нежелательно монтировать систему своими руками, поскольку это весьма непростой процесс. Однако знать его особенности следует в любом случае:
- Сечение воздуховодов может быть круглым, прямоугольным или квадратным, выбор зависит от особенностей помещения и самого проекта.
- Воздуховодные каналы чаще всего делают из оцинкованного стального листа: он отличается малой массой, не деформируется и не боится коррозии.
- Крепление воздуховодных каналов возможно внутри стен, в перекрытиях, под потолком. Их при необходимости маскируют декоративными панелями: это позволяет создать привлекательный дизайн помещения, не боясь, что элементы коммуникаций испортят интерьер.
Компоненты воздушной отопительной системы не портят интерьерИсточник indivi-dom.ru
При монтаже системы с принудительной циркуляцией устройство подключают к источнику тепла и электросети, также можно использовать аварийный источник питания на случай внезапного отключения света.
Также для отопления важно выбрать фильтры: они могут быть механическими, электростатическими и угольными. Первая разновидность служит для задержки пылевых частиц и грязи, вторая используется для более тонкой очистки, третья для устранения неприятных запахов. Эти элементы чаще всего требуют замены, их обычно необходимо менять каждые 2-3 сезона, если здание используется для временного проживания, или не реже одного раза в полгода при постоянной эксплуатации
Эти элементы чаще всего требуют замены, их обычно необходимо менять каждые 2-3 сезона, если здание используется для временного проживания, или не реже одного раза в полгода при постоянной эксплуатации.
Санитарные правила и нормы
- СанПиН 2.2.4.548-96 «Гигиенические требования к микроклимату производственных помещений» — настоящие санитарные правила и нормы предназначены для предотвращения неблагоприятного воздействия микроклимата рабочих мест, производственных помещений на самочувствие, функциональное состояние, работоспособность и здоровье человека.
- СанПиН 2.4.1.3049-13 «Санитарно-эпидемиологические требования к устройству, содержанию и организации режима работы дошкольных образовательных организаций» — настоящие санитарно-эпидемиологические правила и нормативы направлены на охрану здоровья детей при осуществлении деятельности по воспитанию, обучению, развитию и оздоровлению, уходу и присмотру в дошкольных организациях.
- СП 1009-73 «Санитарные правила при сварке, наплавке, и резке металлов» — настоящие правила распространяются на все виды сварки, наплавки и термической резки металлов, применяемые в промышленности и строительстве.
Потери тепла и давления в отопительной системе
Спроектированная система должна обеспечивать достаточным количеством тепла все отапливаемые помещения. Если имеются прилегающие крытые площади, которые не отапливаются, температура в них не должна быть менее 5 градусов.
Проектируя отопление и прокладывая трубы, необходимо учесть ряд факторов, вызывающих потери тепла:
- Тепло, которое тратится на нагревание близлежащих предметов и материалов
- Тепло, которое теряется через ограждающие поверхности
- Недостаточное утепление
Через внутренние перегородки можно не учитывать потери тепла, если разница температур в них не превышает 5 градусов.
В процессе эксплуатации отопительной системы необходимо уделять должное внимание давлению в трубах. Чтоб добиться желаемой тепловой и гидравлической устойчивости, придется учесть его потери, придерживаясь следующим правилам:
В стояках для систем с подающей нижней разводкой и верхней обраткой – до 300 Па на каждый метр В однотрубной системе в циркуляционных кольцах – не более 30%
- В стояках для систем с подающей нижней разводкой и верхней обраткой – до 300 Па на каждый метр
- В однотрубной системе в циркуляционных кольцах – не более 30%
Характеристика вытяжной вентиляции
Вытяжная система — противоположность приточной. Ее задача — вывести загрязненный воздух из помещения. Существуют целостный и собирательный типы.
Строение и принцип работы
Вентиляция эвакуационного типа пользуется популярностью для обустройства квартир. Обеспечивает вывод отработанного или подогретого воздуха. Вытяжные решетки или клапаны для вентиляции размещаются обычно в верхней части помещения. Свежий воздух поступает через специальные разъемы непосредственно из внешней среды или через соседние помещения.
Система может размещаться на определенном расстоянии или полностью блокировать источник загрязнения. Если можно ограничить точку выделения токсичных веществ, тогда эффективной будет местная вентиляция, а если нет — общая.
Здесь ключевое место занимает вентилятор. Именно его мощность и определяет эффективность работы всей системы. Существуют вытяжные приборы низкого (скорость потока воздуха до 50 м/с), среднего — до 80 м/с и высокого давления (до 200 м/с).
Основные элементы этого типа вентиляции следующие:
- Вытяжные шкафы. Отличаются наибольшей действенностью. Убирают чрезмерно влажный и теплый воздух, тяжелые газы и пыль.
- Отсосы. Устраняют максимальное количество вредных веществ, забирая минимум воздуха. Не мешают работнику выполнять обязанности.
- Вытяжные зонты. Предназначены для вывода веществ, которые поднимаются вверх. Есть типы, работа которых базируется на естественной или вынужденной тяге.
- Вытяжные панели. Эффективны для вывода пыли и горячих вредных газов. Актуальны для рабочих мест, где происходит сварка деталей.
- Бортовые отсосы. Используется при работе с большими или габаритными объектами, которые держатся вертикально с помощью металлических шнуров или других средств. Имеют небольшой диаметр (меньше 100 мм) и располагаются в стороне от объекта работы.
Вытяжная система предназначена прежде всего для эвакуации отработанного воздуха. Учитывая указанные выше конструктивные элементы, они эффективны для местной вентиляции.
Нюансы использования системы
Этот тип вытяжной вентиляции подходит для помещений с небольшим уровнем концентрации вредных веществ. При этом последние могут поступать на различных уровнях, целостным и отдельными потоками.
Целостный тип менее шумный в работе благодаря особенности конструкции, в частности, корпуса
Эта система актуальна для складов, супермаркетов, спортивных объектов, оздоровительных учреждений и жилых помещений. Используется в производственных помещениях, где нельзя избежать выделения токсичных веществ. Оптимально сочетается с естественной и приточной вентиляцией. Может действовать как локально, так и обеспечивать общий вывод отработанных масс.
При выборе нужно проанализировать особенности выходящего воздуха. Если последний содержит много агрессивных веществ, тогда целесообразно остановится на варианте с антикоррозийным покрытием.
Тепловые насосы и канальные кондиционеры
Иногда можно встретить комбинированные системы климат-контроля, в которые входят такие компоненты, как:
- Канальный кондиционер, который, в зависимости от погоды, способен нагревать, охлаждать и осушать воздух.
- Пылевой фильтр.
- Ультрафиолетовый фильтр, который обеззараживает воздух.
- Система приточно-вытяжной вентиляции.
Канальные кондиционеры
В данном случае источником тепловой энергии выступает электрическая энергия. Изучая отзывы, можно отметить, что такая схема работы – это очень удобно. Ведь у вас есть лишь один блок управления, который контролирует абсолютно все характеристики из одной точки. Если сравнивать с традиционной системой, где вентилятор – где-то на чердаке, кондиционеры – в помещениях, отопление воздухом по трубам – где-то еще, то такая система кажется более продуманной и усовершенствованной.
Также это экономично, если сравнивать с дизельными системами, пеллетными котлами, баллонным газом. Инверторная система управления компрессором перекачивает в помещения 3.5-4.5 кВт тепла на каждый 1 кВт электрической мощности.
Помимо этого, с такой комбинированно системой можно сохранить интерьер помещений. Ведь в таком случае на виду будут только решетки вентиляции, так как воздушное отопление, как видно на фото, не требует установки разводки и радиаторов.
Выходное отверстия для теплого воздуха воздушной системы отопления
Конечно же, есть и несколько недостатков такого рода схемы. Стоимость готовой системы – довольно высокая. Например, если взять китайские канальные кондиционеры с тепломощностью при работе на обогрев в 15 кВт-часов, то стоить они будут порядка 70 000 рублей.
Наружный блок, который отбирает тепло у атмосферного воздуха, может функционировать при температурном режиме не ниже, чем -15 — -25 градусов по Цельсию. А с падением температуры на улице эффективность работы системы только понизится.
Альтернативой такой системе является геотермальный теплонасос. Так, если в зимний период воздух остывает до очень низкого температурного режима, то ниже глубины промерзания земля постоянно прогрета до 8-12 градусов. В грунт погружается теплообменник с достаточной площадью – и у вас будет практически нескончаемый ресурс тепла, которое необходимо перекачать в свой дом.
Как проектируется воздушная система
Создание проекта – важный подготовительный момент: если он будет сделан с ошибками, владелец столкнется с трудностями в процессе использования отопления. Так, неверные расчеты приводят к недостатку/избытку мощности, неправильному вентилированию, неравномерному прогреву помещений
Чтобы воздушное отопление дома функционировало без сбоев, требуется уделить внимание следующим моментам:
Расчет теплопотерь делается для каждого помещения. Они зависят от того, сколько в комнате дверей, окон, поскольку через эти части тепло уходит интенсивнее.
Расчет теплопотерь на вентиляцию зависит от количества постоянно проживающих людей, для обеспечения людей свежим воздухом.
Расположение основных элементов на схеме, соотношение с другими инженерными коммуникациями, конструктивными элементами дома и предметами интерьера
Определение типа топлива и мощности источника тепла
При расчете важно помнить о том, что источник тепла рассчитывается не только на нормируемую зимнюю температуру, но и на непредвиденные отрицательные температуры. Подбор опционального оборудования – такого как кондиционер, увлажнитель, бактерицидный очиститель.
Подбор опционального оборудования – такого как кондиционер, увлажнитель, бактерицидный очиститель.
Проект включает расчет всех компонентов системы, объема и стоимости материалов и расходников. Грамотный проект могут сделать только профессионалы.
Грамотный проект позволяет оптимально расположить оборудование и основные элементыИсточник seaside-home.ru
Вентиляционные системы
Циркуляция воздушных масс происходит различными способами и посредством специальных конструкций. Они обеспечивают следующие показатели:
- поступление чистого воздуха (приспособления для оконных проемов, стен и дверных проемов);
- отток нечистого воздуха посредством кухонных вытяжек, ванных каналов и так далее;
- охладительный процесс с помощью кондиционеров и вентиляторов;
- подогревание воздушных масс благодаря тепловым завесам.
Строительные нормы утверждают, что циркуляция в жилых помещениях происходит с помощью вентиляционных систем. Они имеют вид протяженного канала, который протянулся с подвала до чердака дома. Он достаточно ветвистый и имеет выходы во всех квартирах. Существует промышленная вентиляционная система, которую устанавливают в организациях такого порядка: производственные цеха; склады; офисные помещения; торговые комплексы и так далее. Данные конструкции разительно отличаются от жилых систем, так как в первом варианте применяется мощное оборудование.
Современные конструкции благоприятно влияют на приток воздуха, а также контролируют его. Они классифицируются по особенностям работы и в зависимости от технических деталей. Вентиляция может осуществляться естественным образом и посредством специального оборудования. Первый вариант базируется на разнице в температуре и давлении внутри помещения и снаружи. Организация происходит по двум каналам. Отверстие для поступления воздуха расположено внизу комнаты.
Поступивший поток нагревается и устремляется наверх согласно законам физики в сторону расположения выводного канала. Естественная конструкция устанавливается просто, но менее эффективна в летний период, когда температура идентична как снаружи здания, так и внутри.
Принудительная конструкция основывается на действии вентиляторов, вытяжной конструкции и системы кондиционирования, осуществляющие поступление свежего воздуха в помещение и отток застоявшегося. Вентиляция такого толка сложна, но удобна и универсальна. Каналы для прилива и вытяжки могут расположиться в любой точке помещения. Их можно настроить, и они качественно будут справляться в зимнее и летнее время.
Ключевые моменты требований
Среди всех ограничений особо важно санитарное направление, а также противопожарные требования к системам вентиляции. Их несоблюдение может привести к крайне печальным последствиям, и соответствие установленным параметрам контролируют строго
Санитарно-гигиенические требования системам вентиляции выдвигаются соответствующими инстанциями, а инспекция контролирует, чтобы:
- объем приточных масс превышал вытягиваемые на 10-15%;
- воздух подавался в точки с наименьшим его загрязнением, а удалялся в первую очередь из мест с наибольшим;
- не происходило перегревание или переохлаждение людей в помещениях;
- уровень шумов, вибрации не был больше допустимого;
- показатели микроклимата (влажность, скорость движения аэромасс, температура) были на уровне норм.
Требования вентиляции складов, промышленно-производственных и бытовых объектов учитывают условия, в которых поддерживается уровень соответствия противопожарной безопасности. Для этого обслуживают клапаны, очищают систему от пыли, грязи, скопившихся отложений, которые могут воспламеняться, проверяют крепления. Чтобы вентсистема не стала причиной лавинообразного распространения пожара, ее нужно правильно монтировать и эксплуатировать.
