Эксплуатация и устранение неисправностей водяного насоса «Родничок»

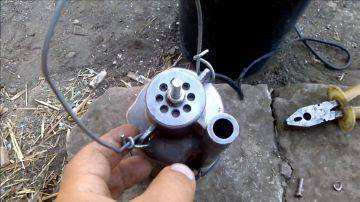

Ревизия положения составных частей насоса

Если вы разобрали насос, проведите ревизию правильного положения его составных частей.

1. Убедитесь, что зазор между поршнем и электромагнитами катушек составляет около 5 миллиметров.
2. Проверьте состояние клапана. Он должен беспрепятственно продуваться в обоих направлениях. На клапане должны отсутствовать видимые повреждения. Для более надежной фиксации клапана законтрите его гайку дополнительной.
3. Убедитесь в отсутствии механических повреждений на поршневом узле. Несмотря на его прочную фиксацию, он должен сохранять некоторую гибкость. Чтобы обеспечить его прочное крепление на втулочном узле, расклепайте гайку на конце. Для надёжности гайку можно законтрить дополнительной.
4. Можете также разобрать втулочный блок. Снимите поршневой узел, демонтируйте шайбу, регулирующую расстояние между втулкой и мембраной (этих шайб может быть несколько). Затем снимите кольцо упора и со стороны поршневого узла извлеките мембрану из прочной резины. Вы увидите цилиндр из алюминия. Прижмите втулочный узел к пружине и демонтируйте цилиндр. При обратной сборке вы сможете отрегулировать зазор, сделав его равным 0,5 см. Зазор изменяется добавлением или снятием шайб с обеих сторон.
5. Отсоединяем шланг от устройства и вывешиваем его в ведре, наполненном водой. Включаем электропитание и проверяем напряжение в сети — оно должно быть зафиксировано в диапазоне 220-240 вольт.
6. Выключаем оборудование и сливаем из насосного устройства воду.
7. Проверяем проходимость клапана. Просто продуваем его ртом. Воздух изо рта должен проходить в клапан свободно, но при повышении напора отверстие должно запираться, при этом вы должны ощущать, что поршневой узел переместился. При продувании в обратном направлении воздушный поток должен проходить без видимых препятствий.

Насос «Малыш»: технические характеристики различных видов, критерии выбора устройства

На современном рынке сантехники представлено сразу несколько видов насоса «Малыш», каждый из которых мы сейчас подробно рассмотрим. Прежде чем выбрать насос для воды «Малыш», цена на которые составляет порядка 1-2 тысяч рублей, внимательно изучите каждый из них.

Данный насос имеет целое множество видов

Классический насос «Малыш»

Техническая особенность данной модели состоит в том, что она способна прокачивать воду на довольно внушительные расстояния – порядка 100-150 метров, поэтому она часто применяется для обслуживания больших участков. Такой насос не может правильно функционировать в условиях сильно загрязненной среды. Таким образом, концентрация различного рода примесей не должна быть выше 0,01%. Кроме того, серьезные требования предъявляются и к температуре воды – она не должна превышать показателя в 35 градусов.

Данная модель является базовой, поэтому у нее отсутствуют некоторые необходимые дополнительные детали, например автоматическая защита от перегревания, фильтр и устройство, регулирующее давление. Классический агрегат не может погружаться на глубину более чем 5 метров, и осуществляет подачу воды через нижний клапан.

Технические характеристики классического варианта «Малыша»

«Малыш-М»

Данное устройство по своим техническим характеристикам абсолютно идентично базовой модели «Малыша», но отличается от нее тем, что забор воды осуществляется через верхний клапан. Таким образом, такая модель отлично подойдет для передачи воды в условиях высокого содержания примесей и различного рода загрязнений.

Модель «Малыш-М»

«Малыш-К»

Подобное устройство является абсолютным аналогом классической версии насоса с одним только отличием: оно обладает встроенной системой защиты от перегрева. Таким образом, вы можете спокойно в случае необходимости покинуть участок на длительный срок, и оставить агрегат без присмотра, быть уверенными, что с ним все будет в полном порядке.

Внешний вид «Малыш-К»

«Малыш-З»

Данная модель может похвастаться значительными конструкционными изменениями в сравнении с классической версией, однако их стоимости, в свою очередь, разнятся лишь незначительно. Перечислим основные модификации устройства:

• Корпус и двигатель агрегата теперь заключены в полностью герметичную оболочку, что исключает любую возможность попадания воды внутрь устройства;
• Мощность данной модели меньше, чем у базовой версии;
• «Малыш-3» имеет меньшие размеры в сравнении с классическим.

Как и базовая модель, данный агрегат не оснащен никаким фильтром, однако этот несущественный минус легко исправить: достаточно купить обычный фильтр на рынке сантехники и установить его своими руками.

Модель «Малыш-3»

Итак, мы разобрали виды насоса «Малыш», технические характеристики каждой модели.

Критерии выбора насосов

Внимательно ознакомьтесь с критериями выбора устройства, ведь правильная работа агрегата полностью зависит от принятого решения.

Итак, вам предстоит учесть следующие показатели: напряжение, производительность, мощность, возможную глубину погружения и то, с помощью какого клапана осуществляется забор воды.

Технические характеристики агрегатов серии «Малыш»

Последний пункт следует осветить отдельно. Устройства с нижним забором особенно эффективны при использовании в колодцах или скважинах, а также при откачке воды из затопленных помещений. Недостаток применения подобных моделей состоит в высокой вероятности попадания различного рода мусора в корпус устройства. Таким образом, нижнезаборные модели – это отличный вариант насосов для колодца «Малыш».

Устройство агрегата с нижним забором воды

Насос с верхним забором наиболее часто применяется для обеспечения автономной работы водоснабжения, так как он имеет гораздо более качественную систему охлаждения, чем его нижнезаборный аналог.

Конструкция насосов «Малыш-К» и «Малыш-М» с верхним забором воды

Недостатки вибрационного насоса «Ручеек»

Один из недостатков вибрационного насоса «Ручеек» – громкий звук во время работы. Если использовать его только для полива, с этим можно смириться. Но если использовать насос для работы фонтана, перелива или циркуляции воды в бассейне, то гул насоса будет мешать и раздражать. Для этих целей лучше использовать насосы другого типа.

С помощью «Ручейка 1» можно скачать только часть воды выше всасывающего отверстия. Полностью выкачать воду из емкости не удастся.

Для подсоединения шланга не предусмотрены переходники и быстросъемные крепления. Патрубок для подсоединения шланга имеет круглое сечение (в некоторых моделях имеются насечки), поэтому из-за вибраций шланг часто отсоединяется. Приходится обжимать его вязальной проволокой или хомутом. Отсоединить шланг потом проблематично.

Устройство насоса не предусматривает автоматическое отключение. Пользователю самому приходится следить за уровнем воды. «Ручеек» охлаждается водой, в которой находится. Если насос работает вхолостую, то он быстро нагревается и выходит из строя.

Поплавковое устройство для автоматического отключения можно приобрести отдельно. Многие владельцы делают его самостоятельно.

Конечно, решить с его помощью все проблемы не удастся. Для перекачивания воды и других жидкостей в большом объеме понадобится более мощный насос.

Водоснабжение дачного домика и обеспечение качественного полива прилегающего к нему участка – тема, волнующая любого человека, проводящего часть своей жизни за городом. С этой целью используются различные приспособления и устройства, в том числе известный еще с советских времен погружной насос Ручеек, технические характеристики которого вполне соответствуют многим современным и «продвинутым» аналогам.

При своей небольшой мощности, в среднем составляющей 225-300 Вт, и минимальной цене (1300-2100 рублей в зависимости от модели) водяной насос «Ручеек» вполне способен обеспечить водой небольшую семью из 2-3 человек, а также полив дачного участка площадью 6-12 соток.

Вибрационный насос также может использоваться для таких целей, как:

Откачка воды из бассейнов, подвалов и различных емкостей.

Чаще всего проблема затопления помещений, расположенных на нижних ярусах жилых зданий и хозяйственных сооружений, возникает в период весеннего половодья, когда подземные грунтовые воды поднимаются особенно высоко. Так как в своем составе они практически не имеют твердых примесей, их можно откачать, используя погружной вибрационный насос Ручеек.

Фильтр для насоса Ручеек — это специальное приспособление, имеющее форму колпака, одевающееся на приемную часть насоса. Эту процедуру лучше производить после того, как насос разогреется.

Наполнение отопительной системы перед ее пуском.

Данная манипуляция производится при отсутствии возможности подключения к централизованной системе отопления на данном этапе строительства. Сам процесс выглядит так:

— Вода доставляется к дому в бочке, в которую вставляется шланг от насоса.

— Второй шланг соединяется со спускным краном радиатора.

— Кран открывается одновременно с запуском насоса.

— Наполнение системы производится с использованием манометра, до тех пор, пока давление в ней не достигнет нужной отметки.

Принцип работы и технические характеристики

Малогабаритный скважинный погружной насос справляется с добычей воды как из шахт колода, так и из открытого источника. Работает от бытовой сети, обеспечивая постоянный приток воды. Функционал основан на высокочастотных колебаниях рабочей мембраны, поддерживающей изменения давления в рабочей камере. Простота устройства обеспечивает надежность прибора и значительный эксплуатационный ресурс. При соблюдении условий, Родничок прослужит не один год.

Технические характеристики насоса немногочисленны, однако скважинный агрегат применяется не только для подкачки воды для бытовых нужд, но и для полива огорода. Параметры прибора следующие:

1. Питание от сети 220 В, потребление мощности 225 Вт. Скважинный насос может работать при выключении центрального питания, подключенный к дизельным генераторам или бензиновым маломощным устройствам;
2. Максимальный напор до 60 метров достаточен для обеспечения потоком двух-трехэтажных построек;
3. Производительность при малой глубине до 1,5 м3/час;
4. Водяной насос желательно применять для перекачки чистого потока, однако Родничок может работать с водой, где есть малые вкрапления нерастворимых или волокнистых частиц при условии размера не более 2 мм;
5. Конструктивно погружной насос оборудован верхним забором воды, что исключает попадания крупного мусора, однако при переработке грязного потока (включении после паводков), следует применить обычное фильтровальное оборудование, размещаемое на дне скважины;
6. Оснащение встроенным клапаном не позволяет воде сливаться обратно;
7. Двухконтурная изоляция электрической части насоса гарантирует повышенную безопасность прибора;
8. Подключать скважинный агрегат необходимо к шлангу или трубопроводу диаметром 3/4 дюйма.

Данные технические характеристики позиционируют насос Родничок как самое доступное, удобное и приемлемое оборудование для добычи воды из колодца, скважины или открытого источника.

Регулировка зазоров

Для стабильной работы агрегата важно, чтобы рабочие зазоры между деталями электропривода были правильно выставлены и настроены. Инструменты для ремонта насоса можно купить в строительном магазине

Инструменты для ремонта насоса можно купить в строительном магазине

Это важно, потому что:

• Напряжение меньшей силы может уменьшать мощность прибора;
• Небольшое напряжение оказывает влияние на электропривод, и оборудование может сломаться;
• Больший вольтаж может спалить двигатель насоса.

Зазор между сердечником и якорем, согласно заводским параметрам, должен составлять около 0,5 см. Если величина зазора изменена, его нужно отрегулировать. Проще отдать прибор специалисту, но можно сделать регулировку своими руками.

Для того чтобы отрегулировать зазоры, нужно убирать либо добавлять шайбы под резиновым поршнем или якорем. Если не получается точно выставить подходящий размер, лучше отдать прибор в сервисный центр. Дополнительные шайбы увеличивают напор, а уменьшение их его ослабляет. Если зазор в электроприводе будет меньше или больше нормы, это может привести к поломке.

https://youtube.com/watch?v=7DFHYw0YeqY

Погружной насос «Малыш» является оптимальным выбором для обеспечения водой дома или дачи. Как и вся техника, такие устройства подвержены поломкам, особенно учитывая то, что он постоянно находится в воде. Починить прибор вполне возможно своими руками. При покупке устройства необходимо сохранить инструкцию, поскольку его схема будет очень важна при ремонте. Правильная эксплуатация и профилактические проверки аппарата помогут снизить риск поломок либо избежать их вообще.

Забор воды: использование и принцип работы разных изделий

Моделей насоса существует много, и отличия часто связаны с производителями. Однако традиционная классификация делит оборудование на 2 типа:

Верхний забор воды. Наиболее распространённый вариант, что связано с его лучшей защитой от засорения. Конструкция такова, что двигатель расположен под клапаном, в который закачивается вода и подаётся дальше. Это предотвращает чрезмерный нагрев, а если вода становится ниже допустимого показателя, то механизм автоматически отключается. Сам же двигатель остаётся в воде. Так как засос происходит сверху, то и мусора со дна проникает внутрь намного меньше. Единственный недостаток техники – работа всухую при отсутствии реле холостого хода. Оно необходимо для предотвращения засасывания воздуха.

Нижний забор воды. Такой «Малыш» чаще используется в глубоких колодцах, где его можно установить далеко от дна. Без теплозащитного реле применять устройство опасно. Это связано с тем, что двигатель находится выше патрубка. Отсутствие реле ведёт к быстрому перегреву и поломкам. Также оборудование нуждается в фильтрах песка и мусора.

Технические характеристики водяного насоса «Малыш» от разных производителей отличаются. Существует 4 классических типа вибрационных устройств.

Устройство «Малыша» с верхним забором воды Источник cloudinary.com

Классическая модель

В этом исполнении вибрационное оборудование используется для небольших источников диаметром более 10 см. Применять насос можно для подачи через шланг на дистанцию до 150-200 м, однако чаще встречаются решения с ограничением до 100 м. Используют оборудование с прохладной жидкостью. Применяется нижний патрубок для забора воды.

Свойства и параметры классической модели
С какой работает мощностью	Для модели характерен средний показатель в 220-245 Вт
Может поднимать воду на высоту	до 40 м
Питание	220 В
Производительность	При 1 м высоте – 1050 л, при 40 м – 430 л. Параметры указаны для часа работы.
Глубина опускания насоса	не более 5 м
Сколько может функционировать	2 часа без перерыва
Масса	3,5 кг
Какое даёт давление	0,4 мПа

Для корректной работы насоса «Малыш» нужен шланг диаметром 18-22 мм. При покупке этой модели нужно учитывать, что часто в комплекте полностью отсутствует шнур. Его подбирают по длине, исходя из потребностей. Стали появляться варианты с защитными реле и другими деталями в комплекте. Однако самые дешёвые предложения их не включают.

Модель насоса «Малыш классический» Источник onlinetrade.ru

Вариант «Малыш-К»

Ещё один вариант базовой модели, который соответствует по параметрам на 100%. Однако в комплектации есть реле защиты от перегрева.

Серия «Малыш-3»

Усовершенствованная модель погружного насоса с улучшенной комплектацией. Её используют в колодцах и скважинах с малой глубиной погружения и диаметром от 8 см. К отличительным особенностям относят:

• полностью монолитный блок, полностью изолированный вместе с электрическим проводом;
• не такая большая мощность, необходимая для применения в малодебитных скважинах, – 165 Вт;
• можно погружать на глубину до 20 м, сохраняя производительность в 0,43 куб. м/час;
• вес, не превышающий 3 кг.

Используемый диаметр шлангов – 25 мм, или 3\4 дюйма. Даже заводская комплектация содержит интегрированный электрический кабель длиной в 30 м.

Насос «Малыш-3» с длинным кабелем Источник blogspot.com

Особенности использования и установка насосов серии «Родничок»

Насосы данной серии отличаются высокой надежностью. Немаловажную роль играет наличие устройства термозащиты, которое обеспечивает отключение электрической части при нагреве до критических температур.

Кроме того, эксперты отмечают следующие особенности этих насосных агрегатов:

Особенности установки насосов серии Родничок

• Нормируемая глубина погружения составляет 10 метров, но прочностные характеристики корпуса позволяют эксплуатировать его и на больших глубинах. Правда злоупотреблять такими режимами работы не следует, это может снизить долговечность устройства, кроме того при значительной глубине наблюдается снижение производительности насоса.
• Не стоит применять устройства для перекачки горячей воды, максимальная температура жидкости не должна превышать 40 градусов.
• В целом насос для скважины Родничок может эксплуатироваться в длительном режиме с частыми пусками. В течении суток рекомендуется использовать установку не более 12 часов, при этом каждые 2 часа стоит отключать агрегат на 10-20 минут, это обеспечит гарантированную производителем долговечность.
• Перед установкой насоса в скважину необходимо надеть на корпус резиновое защитное кольцо, которое предотвратит возможность контакта с обсадной трубой или стенками колодца.
• Диаметр агрегата составляет 100 мм, поэтому эксплуатироваться насос может в скважинах сечением не менее 120-125 мм.
• Для подвески насоса используется обычная бечева или трос, дополнительного крепления не требуется. Небольшая масса насоса (3,5 кг) существенно упрощает процесс подъема из источника воды для выполнения профилактического обслуживания и выполнения ремонтных работ.
• Агрегат комплектуется сетевым шнуром длиной 16 метров, при необходимости можно выполнить его наращивание. При этом стоит следить за тем, чтобы место соединения не находилось в воде, это может вызвать срабатывание устройств защитного отключения.
• Купить водяной насос Родничок можно за 1200-1700 рублей (стоимость зависит от модификации).
• Для спуска-подъема насоса необходимо использовать только крепежный шнур, выполнять подъем при помощи питающего кабеля или напорного шланга запрещено. Рекомендуется крепить кабель электропитания к напорному шлангу при помощи специальных хомутов, это предотвратит запутывание провода вокруг корпуса насоса, что может привести к заклиниванию устройства при подъеме.
• Рекомендуется эксплуатация совместно с накопительным (расширительным) баком и системами автоматического управления.

Стоимость насоса окупается в течение 1-2 лет эксплуатации. Поэтому обязательно рассмотрите возможность приобретения насоса Родничок для организации системы автономного водоснабжения дома.

Настройка погружного насоса «Ручеек»

Насос «Ручеек» считается надёжным оборудованием. При правильной эксплуатации и своевременном техническом обслуживании он ломается редко. В некоторых случаях устранить неполадки можно при помощи настройки насоса. Для этого в первую очередь неработающий или нестабильно работающий насос необходимо извлечь из скважины (колодца) и подвесить его без шланга в емкости с водой. Далее необходимо включить прибор в сеть и проверить напряжение, оно должно быть не ниже 200В.

Если напряжение в сети соответствует норме, то выключаем насос, сливаем из него воду и продуваем выходное отверстие. Продувку можно осуществить ртом, не используя никаких специальных инструментов.

Правильно настроенный насос «Ручеек» без проблем продувается, а если дунуть сильнее, то чувствуется ход поршня внутри. Воздух также должен проходить в обратном направлении. Если этого не происходит, то необходимо произвести настройку двух параметров агрегата, предварительно разобрав его.

Разборка бытового насоса «Ручеек» производится при помощи тисков, которыми сжимаются уступы на корпусе, расположенные рядом с винтами. Ослаблять винты нужно постепенно, по очереди. При первой разборке будет не лишним заменить винты аналогичными винтами с головкой под удобный шестигранник, это значительно облегчит сборку и разборку при следующем ремонте.

Из описанного выше принципа работы насоса «Ручеек» следует, что настройка двух параметров производится в следующем порядке:

Настройка положения поршня. Он должен быть параллелен относительно остальных частей агрегата. Контроль параллельности осуществляется при помощи штангенциркуля. Перекос тела поршня может возникнуть из-за зазора между его металлической втулкой и штоком. Чтобы его устранить, нужно подмотать шток фольгой до соблюдения полной параллельности.
Проверка совпадения осей штока и поршня. При их смещении входной стакан обычно «ерзает» по прокладке. Для устранения необходимо разобрать и снова собрать узел, временно закрепив при сборке стакан к прокладке кусочками скотча.
Настройка расстояния между поршнем и седлом. Оно должно составлять примерно 0,5 мм. Регулировка производится изменением количества шайб толщиной 0,5 мм, насаживаемых на шток. Этот отступ необходим, чтобы воздух при продувке, а впоследствии и вода, проходил в выходной патрубок без препятствий, а при усилении давления выходное отверстие перекрывалось поршнем.

При увеличении количества шайб поршень приближается к седлу, поэтому при продувке ртом воздух проходить не будет. Только при всасывании в обоих вариантах воздух должен свободно циркулировать.

Бывает, что погнутым оказывается шток поршня. Исправить его вряд ли получится. Однако если на работе агрегата это не сказывалось, можно слегка подкорректировать положение разворотом прокладки относительно штока на 180?.

Правильно настроенный и собранный вибрационный насос без шланга при погружении в емкость с водой должен давать напор 0,2-0,3 м и работать бесперебойно при нормальном напряжении в электросети 220В плюс/минус 10В. Если же после настройки оборудование не работает или работает не удовлетворительно, то необходимо установить причину поломки и устранить её.

Устранение неполадок

К сожалению, насос может выйти из строя, а ремонт в мастерской по какой-то причине окажется недоступным. Некоторые поломки хозяевам под силу устранить самостоятельно. Тем более их можно диагностировать по характеру работы агрегата.

Не поступает вода или слабый напор

У неисправности три основные причины:

1. Неполадка связана с ослаблением болтов, расположенных поверх амортизатора. Для устранения необходимо открыть кожух и зажать гайки до упора. Чтобы в дальнейшем исключить их разбалтывание, требуется законтрить верхнюю гайку. Если болты наружного кожуха заржавели и внутрь насоса попасть невозможно, необходимо их срезать при помощи болгарки, а затем заменить новыми.
2. Произошёл разрыв клапана, служащего для регуляции слива воды. Он находится внутри корпуса. Деталь заменятся новой.
3. Выход из строя штока, служащего для крепления якоря и поршня. Починить эту деталь теоретически невозможно. А на практике известны случаи, когда искривлённую деталь подвергали выпрессовке, с последующим нарезанием внутренней и наружной резьбы, и подвариванием перехода с помощью сварки (для подстраховки). Однако такой сложный ремонт большинству владельцев насоса не по силам. А в ремонтных мастерских не всегда берутся за столь филигранную токарную работу. Поэтому многие хозяева выбрасывают вышедший из строя насос и покупают новый.

Происходит обугливание кабеля

У поломки может быть две причины:

1. Нарушение изоляции кабеля. Специалистами рекомендуется заменить его целиком, вместо частичной замены с применением скруток или пайки. Однако выполнить такой правильный с точки зрения электриков ремонт в этом случае невозможно. Дело в том, что кабель залит в моторном отсеке компаундом, и починить кабель можно только путём замены повреждённого участка.
2. Перегорела обмотка. Неполадка диагностируется домашним тестером – на обмотке не обнаруживается напряжение. Необходимо заменить обмотку. Делать это лучше в ремонтной мастерской.

Насосом создаётся очень слабый напор

Причиной может быть: плохое крепление гаек амортизатора или малая величина зазора в вибраторе. Требуется зажать гайки. Либо увеличить зазор путём добавления шайб. Их количество определяется опытным путём. Цель добавления – обеспечить достаточное давление воды.

Средняя рыночная цена от 1 200 до 1 700 рублей. Считается, что стоимость насоса окупается в среднем за два года постоянной эксплуатации. Поэтому специалисты рекомендуют использовать насосы этой марки для обеспечения автономного водоснабжения загородных домов и дач.

Слышна сильная вибрация насоса

Вероятная причина: отслойка магнита. Для устранения неполадки потребуется разобрать агрегат. В магните и на внутренней части моторного отсека с помощью болгарки делаются насечки. Затем изнутри отсек смазывается эпоксидным клеем и герметиком. Магнит вставляется на место. После полного высыхания можно собрать насос.
