Водоснабжение частного дома из скважины — схема системы для частного дома
- Устройство для воды в частном доме — абиссинский колодец, скважина «на песок» или артезианская. При бурении своими руками нужно учесть, что первый водоносный слой («верховодка») непригоден для обустройства снабжения питьевой водой.
- Насос (помпа). Оборудование устанавливают в скважине или на поверхности.
- Трубопровод. Чтобы завести его в дом, нужно вырыть траншею ниже уровня промерзания грунта. При составлении схемы необходимо учесть, что чем меньше изгибов, тем сильнее напор.
- Кессон, приямок или скважинный адаптер. Для защиты насосного оборудования и труб от воздействия низкой температуры и проникновения загрязненных вод устраивают специальную рабочую камеру под землей — кессон. Из-за высокой стоимости часто вместо него делают приямок или крепят в стенке обсадной колонны скважинный адаптер.
- Гидроаккумулятор. Это емкость для накопления воды и предупреждения перепадов давления в системе. Чем больше ее объем, тем реже будет включаться и дольше прослужит насос.
- Автоматика для помпы. Это различные устройства для автоматического включения-выключения насоса и контроля его работы: реле давления, датчики сухого хода, манометр.
- Фильтры, клапаны. Их количество, тип и место установки зависят от вида выбранного насоса. Обязательно наличие обратного и предохранительного клапанов, магистрального фильтра тонкой очистки.
- Водонагреватель (по желанию).
Если разводка в доме коллекторного типа, то в систему водоснабжения включают распределительную «гребенку». Параллельно с трубопроводом монтируют электрокабель для насоса.
Какие факторы учитывать при разработке схемы устройства скважины на воду
Схемы устройства скважины на воду.
Что учесть при проектировании водопровода на даче из скважины:
- Наличие свободного места под кессон или приямок. Если его нет, то единственный выход для подвода автономной магистрали — установка адаптера.
- Наличие других подземных коммуникаций.
- Глубину расположения подземных вод.
- Наличие в доме места под установку оборудования.
Выбирать место бурения скважины на питьевую воду нужно с соблюдением требований СанПиН 2.1.4.1175-02.
Преимущества и недостатки типовой схемы водоснабжения частного дома от скважины
Недостатки стандартной схемы водопровода из скважины:
- Зависимость от электроснабжения. Варианты решения проблемы — источник бесперебойного питания, генератор, запас воды.
- Оборудование занимает много места. Если использовать кессон, то теряется площадь участка, если выбрать адаптер, то часть подвала, чердака или жилого помещения.
- Для перекачивания воды нужен мощный надежный насос.
Достоинство — проверенная система.
Особенности башенной схемы водопровода в частном доме от скважины
Обустройство башенной системы водоснабжения из скважины:
- На чердаке устанавливают емкость большого объема. Насос заполняет ее водой. Размер резервуара рассчитывают с учетом максимальной потребности в пиковые часы.
- После заполнения емкости помпа автоматически отключается поплавковым выключателем.
- При открытии крана в доме вода самотеком поступает в трубу.
- После понижения уровня жидкости в емкости до минимально допустимого насос снова включается и заполняет резервуар.
Достоинство этого варианта — экономичность. Недостатки — емкость занимает место на чердаке, напор нестабилен, повышается нагрузка на стены и перекрытия, нужна теплоизоляция.

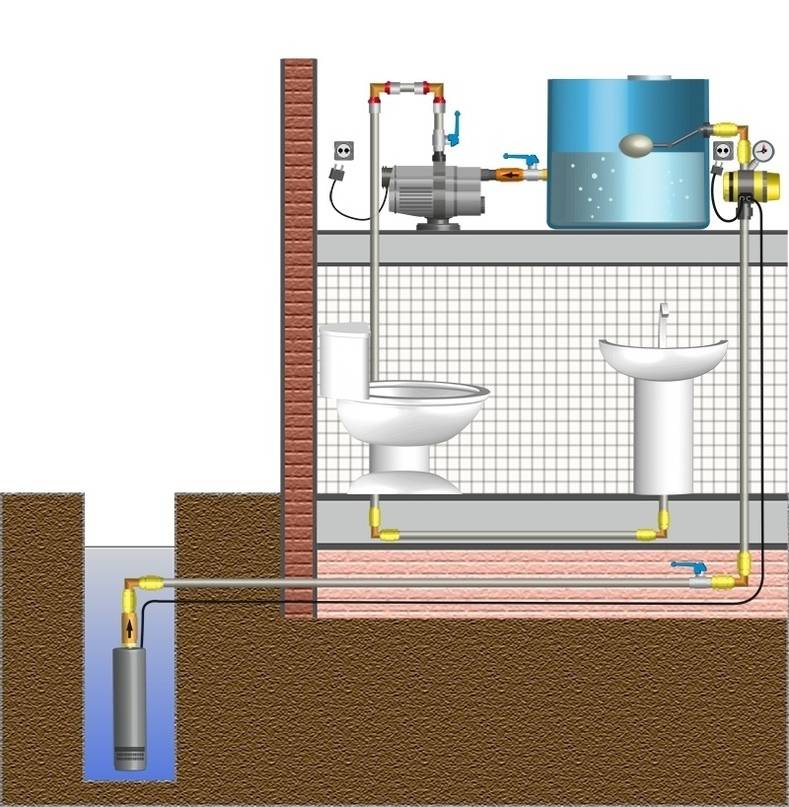

Схема башенной системы водопровода из скважины.
Схема устройства скважины для воды в частном доме с насосом и двухступенчатой подачей
Если погружной насос не обеспечивает нужного уровня давления, то подключают второй прибор — поверхностный. Глубинная помпа подает воду к наружной, которая и нагнетает жидкость с требуемым напором в трубы.
Для устройства двухступенчатой подачи необходимо соблюдение следующих условий:
- производительность насосов должна быть одинаковой;
- приборы подключают к одному реле давления.
Пошаговый алгоритм работ
Как сделать разводку воды в квартирах? Для замены старого водопровода в квартире можно обратиться к профессионалу и вам не придётся выбирать материал, схему разводки и проводить монтаж системы, однако, такие услуги стоят довольно дорого. В свою очередь, организация разводки воды в квартире своими руками требует тщательного соблюдения строительных норм и правил. Это мероприятие подразделяется на несколько основных этапов:
Вначале специалисты рекомендуют подготовить план будущих работ. Такой план должен включать в себя два основных пункта:
- выбор материала. Многих людей интересует один вопрос: какие трубы выбрать для водопровода? Трубы могут быть изготовлены из металла, металлопластика или пластмассы. Каждый материал отличается своими особенностями, которые необходимо внимательно изучить, чтобы не столкнуться в будущем с неожиданными проблемами. Какой материал лучше подходит для монтажа водопровода: полипропилен или металлопластик? Для самостоятельной разводки водоснабжения наиболее подходят металлопластиковые трубы. Смонтировать металлопластиковую коммуникацию довольно просто, поэтому такая работа по силам даже новичку. В любом случае для водопроводов полипропилен или металлопластик подходят как нельзя лучше;
- выбор схемы разводки воды в квартире. Схема монтажа водопроводной коммуникации определяется в зависимости от типа многоэтажной постройки. На сегодняшний день наиболее популярными являются две схемы: последовательная и параллельная. Последовательная схема разводки применяется в том случае, если напор воды в квартире всегда стабилен, однако, такое встречается крайне редко. Поэтому чаще всего для монтажа водопроводной конструкции используют второй вариант, а именно: параллельную или же коллекторную разводку водопровода и канализации.
Коллекторная система разводки — современный и более практичный вариант, в такой водопроводе давление будет стабильным
Расчёт фитингов и других вспомогательных элементов, а также показателя сечения трубопровода. Рекомендуется перед каждым источником водозабора устанавливать перекрывающие краны
Важно запомнить, что показатель сечения труб должен быть меньше, чем у соединительных элементов
Четвёртый пункт схемы включает в себя перечень необходимых для проведения разводки инструментов.
Демонтаж старой коммуникации и прокладка новой
Во время демонтажа старой конструкции очень важно позаботиться о соблюдении показателя сечения всех выходов и труб, иначе придётся использовать специальные переходные муфты
Как правило, в стандартных квартирах комнаты, где располагаются водопроводные конструкции, имеют ограниченную площадь. В связи с этим предпочтение рекомендуется отдавать наиболее компактному варианту прокладки водоснабжения. Как уже говорилось выше, для водопровода в квартире можно использовать трубы из разных материалов.
Выбор материала для труб в доме
Сегодня рынок предлагает нам трубы из следующих материалов:
- металлопластик;
Выбор труб
- сталь;
- медь;
- сшитый полипропилен.
Каждый из этих материалов имеет свои достоинства и недостатки.
Медные трубы долговечны, но дороги.
Металлопластик не боится коррозии, солнечных лучей, но для таких систем исключена температура выше 95 градусов. Поэтому такие трубы подходят для холодного водоснабжения из скважины или колодца.
Стальные изделия прочны, долговечны и относительно недороги. Но они сильно подвержены коррозии. Также при монтаже системы водопровода придется самостоятельно нарезать резьбу на каждом элементе.
Полипропиленовые изделия на рынке недавно, но пользуются большой популярностью. Они не подвержены коррозии, не окисляются, долговечны. Их использование позволяет устройство водопровода сделать просто и быстро. Но соединяются они специальным паяльником. Наверно, это и является недостатком.
Пошаговое прокладывание внешней магистрали
При устройстве водопровода в частном доме своими руками прокладку внешней магистрали проводят в таком порядке:
- Источник и место ввода трубы в здание соединяются траншеей, которую желательно проложить по прямой линии с уклоном, идущим в сторону источника. Глубина в полтора-два метра окажется достаточной для того, чтобы труба легла ниже обычного уровня, до которого промерзает грунт. Дно траншеи утрамбовывается, засыпается слоем песка и гравия.
- В отверстии диаметром 40-50 мм, проделанном в стенке в верхнем кольце кессона (колодца) производится установка специального стакана под ввод трубы.
- Фундамент дома должен быть снабжен таким же отверстием, которое оснащается утепленной и гидроизолированной гильзой, в которую будет вводиться труба.
- Трубу диаметром 32 мм заводят в дом для подключения к насосной станции, а другой конец подают к источнику, размещая на ее конце фильтр.
- Уложив трубу по дну траншеи, укрывают ее утеплителем, после чего производится засыпка.
Для прокладки водопровода можно выбрать одну из двух схем разводки
Разрабатываем схему водопровода
На самом деле, схем устройства водопровода в избытке, но есть два разных метода подключения потребителей:

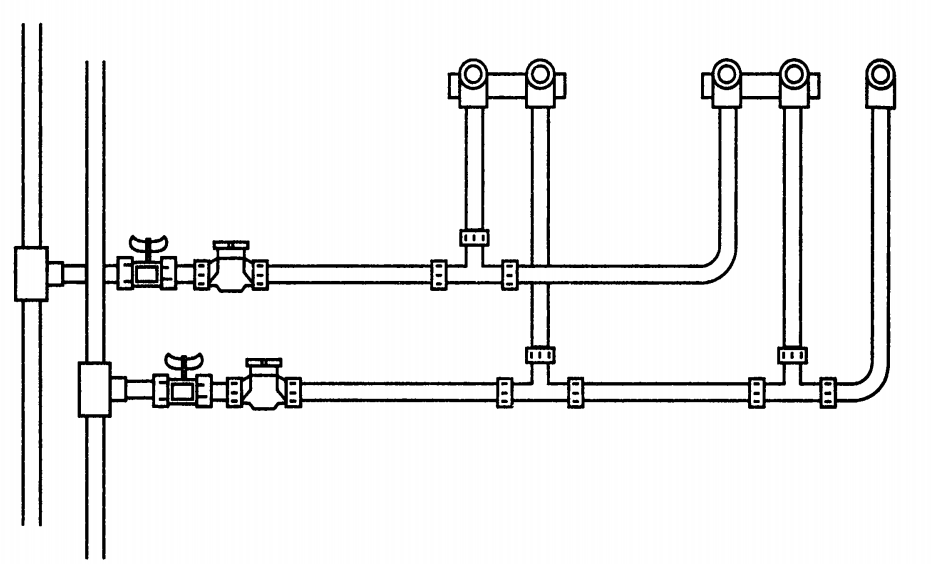

- Тройниковое включение.
- Коллекторное или параллельное включение.
Жителям небольших частных домов последовательное подключение ответит своим требованиям, план такого водоснабжения проще. От самого источника вода по порядку идет от одного потребителя к следующему из одного трубопровода с отводом тройником (1 вход, 2 выхода) для каждого потребителя.
Подобная схема включения отличается недостатком давления у последнего потребителя, во время запуска предыдущих, если в цепи участвуют несколько таких звеньев.
План коллекторного включения выглядит принципиально иначе.
Во-первых, при устройстве такого подключения вам понадобится коллектор. От него прокладывается водопровод непосредственно каждому потребителю. Благодаря этому вы сможете создать более- менее одинаковое давление в любом звене цепи трубопровода
Обратите внимание на то, что последовательное подключение обойдется вам дороже
Любая система водоснабжения состоит из скважины, насоса, гидроаккумулятора для защиты насоса. И при желании фильтра или нескольких фильтров до или после гидроаккумулятора.
Трубы для водопровода бывают нескольких типов, самые распространенные материалы для них — полипропилен, полиэтилен(сшитый), сталь. Самые дорогие делаются из меди, поскольку и служат они дольше всех.
В случае их монтирования вам придется вызвать специалиста. Оптимальным выбором послужит полипропилен по соотношению ценакачество
Обратите внимание, что пластик как материал абсолютно не подходит, поскольку выделяет в воду вредные элементы
Далее по списку вам понадобится погружной насос, поскольку он долговечнее и производительнее насосной станции. Меряется высота насоса вместе с шлангом и далее они соединяются резьбовым соединением. Насос можно ставить в любом положении на тросах из нержавеющей стали. Он подвешивается к верхней части колодца.
Вода из насоса попадает в фильтр до гидроаккумулятора, который является следующим элементом схемы. Он создает стабильное давление и позволяет включать и выключать насос при необходимости. Объем зависит от количества потребляемой воды.
Вода вновь фильтруется и делится на два потока: один из них пойдет в бойлер и нагреется, а второй так и останется холодным в коллекторе.
Необходимо монтировать запорную арматуру до коллектора, а также установить сливной кран.
Труба, идущая в водонагреватель, оборудуется предохранителем, расширительным баком, а также устанавливается сливной кран. Такой же кран монтируется на выходе из водонагревателя, а после этого труба подключается к коллектору с горячей водой и далее разводится по всем точкам в доме.
Бойлеры могут быть разными. Вода может нагреваться газом или электричеством. Газовый проточный водонагреватель отличается от электрического тем, что вода греется постоянно.
Водяное отопление частного дома
После установки водоснабжения загородного дома проводится подключение водяного отопления, согласно принятой схеме. Подобная конструкция представляет собой замкнутую систему, состоящую из таких элементов:
Котел – нагревает воду и отправляет ее в радиаторы, которые постепенно отдают тепло в дом. Остыв в них, вода снова поступает в котел.
Радиаторы – принцип их работы заключается в циркуляции теплового элемента (воды), который в процессе прохождения отдает свою тепловую энергию. Отличаются радиаторы материалами изготовления и уровнем теплоотдачи.
Схема водяного отопления
В систему водяного отопления входят также бойлеры, которые используют для нагрева большого количества воды. Объем бойлера подбирается в зависимости от нужд конкретной семьи. Проточные нагреватели воды, в отличие от бойлеров подают горячую воду сразу, без необходимости ожидания в течении двух часов. Они более компактны и отличаются большей производительностью.
Решив сделать свою жизнь в частном доме или коттедже более комфортной при помощи системы водоснабжения, можно обращаться к специалистам или заняться установкой самостоятельно. Главное – следует учесть все основные моменты качественного и грамотного обустройства источника воды.
Выбор правильного места для создания скважины
Перед тем, как провести воду из скважины в дом, нужно предусмотреть все возможные нюансы. Прежде всего, при создании в частном доме системы водоснабжения из скважины, следует решить вопрос с местом расположения. Раньше владельцы объектов недвижимости предпочитали ее бурить непосредственно под домом, поскольку тогда кухни нередко оборудовали в подвальных помещениях, а значит, данное решение было оптимальным.
Но при таком размещении скважины, в случае необходимости ее промыть, это будет сделать проблематично. Когда ее нельзя будет эксплуатировать, то пробурить другую будет сложно. Лучшее место размещения на схеме водоснабжения частного дома из скважины для нее – это обустройство снаружи и недалеко от жилья. При этом в обязательном порядке необходимо придерживаться нормативов.
Место водозабора при устройстве скважины на воду для частного дома должно располагаться на расстоянии не ближе 20 метров от септика или выгребной ямы, когда на участке преобладают глинистые грунты, например, суглинки и супеси. При наличии песка, который способен впитывать и пропускать отработанные в хозяйстве стоки, данное расстояние нужно увеличить до 50 метров.
Учитывать данный параметр при создании системы подачи воды из скважины в дом желательно тем хозяевам, которые предпочитают постоянно проживать за пределами городской черты. Дело в том, что для сооружения стационарного водопровода потребуется выкопать траншею.
Абиссинские колодцы и неглубокие скважины не следует размещать ближе, чем 5 метров до фундамента. При выкачке подземных вод, они одновременно будут извлекать частицы рыхлого грунта, тем самым постоянно вымывать породу. Со временем подобный процесс приведет к просадке, а значит и к деформации фундамента. В то же время, глубокие скважины практически не оказывают влияние на свойства пород, подстилающих основание строения.
Трубы
Преимущественно используются современные пластиковые трубы ввиду надежности, легкости и удобства монтажа. Металлопластик и металл практически вышли из употребления ввиду высокой стоимости и меньшей практичности.

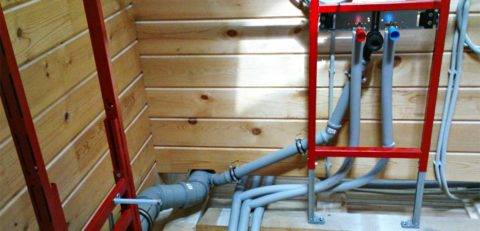

Разводка труб водоснабжения в доме
Для монтажа металлопластика требуется гибочное и обжимное оборудование и серьезный практический опыт. При монтаже труб из металла необходима сварка.
Если в доме планируется также горячее водоснабжение, нужны трубы с теплозащитой.
Армированные стекловолокном или алюминием, полипропиленовые трубы отлично справятся с задачей.
Чем еще удобен пластик? После сварки (аппарат для сварки полипропиленовых труб можно приобрести или взять напрокат) и проверки давлением, пластиковые соединения не нуждаются в проверке и коррекции. Трубы можно спрятать в отделку. Не стоит забывать о температурных колебаниях и создать S образные изгибы в опасных местах во избежание прорыва труб.
Внутренняя разводка медных труб
Но если высокая цена вас не пугает, и вы готовы оплатить профессиональный монтаж, выбирайте медные трубы.
Диаметр и пропускная способность водопроводной трубы
- 25 мм 30 литров/мин.
- 32 мм 50 литров/мин.
- 38 мм 75 литров/мин.
Бурение скважины на воду
Виды бурения зависят от глубины залегания водоносного слоя и бюджета:
Ручное бурение
Позволяет пробурить скважину глубиной до 10 м. Для выполнения
работ на небольшой глубине понадобится бур и обсадные трубы. Чтобы достичь
большей глубины используют бурильную вышку, лебедки и штанги. Штанги
соединяются между собой (чаще с помощью резьбы), а последняя должна быть
оснащена дополнительным буром.
Ручное бурение скважины на воду
Совет: при изготовлении бура на нижней штанге нужно учесть,
что режущий механизм должен врезаться в почву по часовой стрелке.
Если с увеличением глубины бур работает хуже, можно размягчить грунт путем подачи воды.
По состоянию вынимаемого грунта можно определить наличие
воды. Однако нас не интересует влажная почва, свидетельствующая о достижении
водоносного слоя. Нужно пробиться ниже до водоупорного слоя. Именно он в состоянии
обеспечить потребность в достаточном количестве воды.
Наглядно процесс ручного бурения показан на видео
Ударно-канатное бурение скважины
Ударно-канатное бурение скважиныКак видно из названия бурение выполняется с использованием забивного стакана.
Принцип действия: стакан на тросе опускается вниз, вбирая в себя породу, после наполнения его нужно вынуть и выбить землю. Далее стакан опять опускается в скважину.
Этот тяжелый инструмент можно опускать на канате вручную. Но усилия несоизмеримы с возможной экономией. Да и чтобы добраться до воды нужно работать достаточно долго.
Буровая вышка для скважиныБолее технологичным способом будет устройство вышки. Буровая вышка – это, по сути, обычная тренога сделанная из стали.
Многие форумчане советуют не переводить трубу, а использовать деревянный брус или бревно (вплоть до стволов молодых деревьев). Тренога оснащается лебедкой, а более
прогрессивные пользователи устанавливают мотор.
Совет: высота вышки должна быть соизмерима с размерами забивного стакана. Чем крупнее стакан, тем большая высота нужна для его эффективного применения. В идеале, высота вышки должна превышать длину стакана на 1,5 м.
Механизированный способ забивания скважины показан на видео
Используется буровая установка «Стронг Гидро СБУ 60».
Ударно-вращательное бурение скважин
Ударно-вращательное бурение скважинЕдинственно отличие этого способа от предыдущего заключается в том, что вместо забивного стакана применяется специальный инструмент. Позволяющий выбирать породу не за счет удара, а за счет ввинчивания в почву.
Гидродинамическое бурение скважины
Гидродинамическое бурение скважиныОсуществляется путем комбинации бура и насоса, таким образом вода размывает скважину. Пользователи по-разному относятся к данному методу. Но, все сходятся в одном: бурение таким образом грязное, заданная форма скважины поддерживается сложно, бурение эффективно только в рыхлых породах. Как результат, этот способ используется реже, нежели другие.
Материал подготовлен для сайта www.moydomik.net
На видео гидробурение скважины
Выполняется с помощью самодельной установки из дрели с помпой
Обсадка скважины на воду
После того, как скважина пробурена, а чаще непосредственно в
ходе работ в скважину опускается обсадная труба (пластиковая или металлическая).
Она плотно прилегает к поверхности почвы и не дает ей осыпаться.
Прокачка скважины после бурения
Это также обязательный этап. Он заключается в выкачке из
скважины определенного количества м.куб. воды (зависит от почвы и состояния
водоносной жилы) с помощью насоса. Когда из скважины пойдет чистая вода,
процесс можно считать завершенным.
Совет: прежде чем приступить к прокачке подумайте, куда
будет сливаться откачанная из скважины вода.
Правила прокладки труб в доме
При разводке домашнего водопровода от скважины следует с максимальной ответственностью подойти к выбору диаметра водопроводных труб, ведь от него зависит общая пропускная способность и уровень шума.
Чтобы рассчитать размер, следует отталкиваться от приблизительной протяженности каждой отдельной линии, расчет ведется от гидроаккумулятора до точки водозабора:
- для линии протяженностью меньше десяти метров допускается применение труб Ф16-20 мм,
- для трассы протяженностью около тридцати м – Ф25 мм,
- длиной более сорока пяти метров не менее – 32 мм.
Водопровод от коллектора следует рассчитывать, принимая во внимание тот факт, что через обычный кран проходит около 5 литров в течение одной минуты. Зная этот показатель, следует рассчитать количество воды, расходуемой одновременно из всех точек в пиковые моменты, исходя из этого показателя подбирается диаметр коллектора:
- 25 мм при потреблении 30 л/мин,
- 32 мм при потреблении 50 л/мин,
- 38 мм при потреблении 75 л/мин.
Центральный водопровод
Организовать домашнее водоснабжение от магистрального водопровода — достаточно простая задача. На вводе должны стоять:
- Шаровый кран. Этот тип арматуры наиболее надежен и всегда закрывается герметично, в отличие от пробковых и винтовых кранов;
- Фильтр (недорогой механический, с нержавеющей сеткой);
- Водосчетчик диаметром 15 мм.

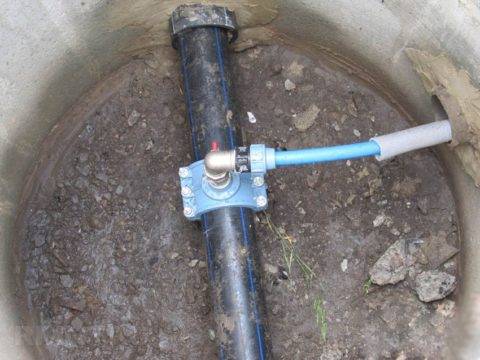

Водомер в колодце
Водомерный узел может быть дополнен краном или обратным клапаном после счетчика. Он позволит демонтировать прибор учета, не сбрасывая воду из внутренней системы водоснабжения.
Там, где давление воды превышает нормативное (это бывает при неровном рельефе местности или при подключении коттеджа к общему с высотными домами сегменту магистрали водоснабжения), после водомера дополнительно устанавливается редуктор давления.
Ввод с редуктором и контрольным манометром
Ввод воды лучше всего проложить полиэтиленовой напорной трубой на компрессионных фитингах. Она эластична во всем диапазоне эксплуатационных температур, поэтому ввод не будет бояться подвижек или пучения грунта. Даже замерзание воды не принесет вреда полиэтиленовому вводу: труба растянется и после таяния льда вернется к прежнему размеру.
Полиэтиленовый ввод на компрессионных фитингах
Разновидности скважин
Перед тем как приступить к обустройству системы водоснабжения частного дома из скважины необходимо ознакомиться с их основными типами.
Чтобы получить жидкость для собственных потребностей и хозяйственных нужд бурение может проводиться на разную глубину.
В первом случае необходимо достать до водоносного слоя из песка крупной фракции. В зависимости от особенностей конкретной местности такой пласт залегает на глубине от 15 до 40 метров.
Второй вариант, скважины «на известняк» бурят на глубину до 200 метров. Для этого используется труба большого диаметра. Такая скважина отличается высокой производительностью, может обеспечить питьевой водой целый посёлок.
Недостатком метода является необходимость в специальном оборудовании и удорожание работ. Для подачи воды потребителям в скважинах «на песок» или «на известняк» используются глубинные насосы.
Существует ещё один вид скважины, который называется абиссинский колодец. В данном случае отверстие в почве до достижения водоносного слоя не бурят, а прокалывают. Для этого в нижней рабочей части трубы предусматривают острый наконечник. Здесь же присутствует перфорированный участок, перекрытый сетчатым фильтром.
Чтобы этот элемент надёжно удерживался на месте во время прокола, диаметр наконечника должен немного превышать сечение трубы. Трубная конструкция выполняет несколько функций – обсадка и транспортирование жидкости к потребителям.
В такой системе автономного водоснабжения применяются поверхностные насосы. Такое оборудование может осуществлять перекачку жидкости при глубине залегания водоносного слоя не более 10 метров, с сечением трубопровода от 1,5 дюйма.
К основанным преимуществам указанного вида скважин следует отнести:
- Сравнительная простота бурения при отсутствии на участке твёрдых скальных пород.
- Устройство инженерной коммуникации не только в отдельной конструкции (кессоне) но и в подвальном помещении.
- Невысокая стоимость насоса.
Несмотря на весомые преимущества у абиссинского колодца есть несколько несущественных недостатков. Это непродолжительный период эксплуатации, небольшая производительность, а также плохое качество воды в местности с плохой экологией.
Смотрите интересное видео, что выбрать — абиссинский колодец или скважину:
Зачем нужен кессон?
Кессон представляет собой пластиковую ёмкость определённых габаритных размеров, такой элемент можно сделать из бетонных колец или кирпича. Конструкция защищает жидкость в верхней части скважины от промерзания в зимнее время года, предотвращает попадание осадков на подкачивающее оборудование и другие элементы и механизмы.
Заводские кессоны изготавливаются не только из пластика, но и из металла. Такие ёмкости полностью герметичны, часто имеют лестницу и крышку. Габариты изделий бывают разнообразными.
Внутреннего объёма должно хватать для установки оборудования и проведения ремонтных работ.
Предназначение накопительной ёмкости, где её разместить
Самым дорогим элементом автономной системы водоснабжения, кроме самой скважины считается подкачивающий насос. Главным механизмом в таком приборе считается электромотор, его постоянные запуски и остановки снижают долговечность оборудования.
Накопительная ёмкость применяется для уменьшения количества срабатываний насоса. Резервуар аккумулирует запас жидкости.
При снижении уровня воды до минимально необходимой отметки автоматика запускает насос. Для этого используется специальный механизм, который приводит в работу датчик давления. Монтаж накопительной ёмкости проводится на уровне оголовка скважины или в отапливаемом чердачном помещении.
В первом варианте подача жидкости к потребителям осуществляется за счёт насосной станции. Это оборудование включается после открывания смесителя, при уменьшении давления воды. В подобной системе всегда стабильное давление, но её работа будет зависеть от электроэнергии.
Во втором случае вода поступает к потребителям самотёком, но её нужно будет закачать на мансарду погружным насосом. Давление зависит от уровня жидкости в резервуаре, обычно оно невысокое.
В видео рассказывается про водоснабжение частного дома с накопительной ёмкостью:
Проблемы, с которыми сталкивается заказчик при разработке схем
- Каждое поселение решает свои проблемы самостоятельно, каждый год готовятся программы выполняются обследования, латаются дыры, тратятся бюджетные деньги. Однако проблема остается неизменной.
- 30% конкурсов и аукционов на проектные работы приходится отменять по причине не полноты технического задания, не соразмерности сроков, стоимости и требуемых объемов работ.
- Результатом не квалифицированной разработки схем ВиВ является укрупненная концепция, основанная на поверхностном анализе существующего положения, а не точный инженерный расчет.
- Разработкой схемы водоснабжения и водоотведения зачастую занимаются консалтинговые и аудиторские агентства, а не компании занимающиеся проектированием профильных объектов водоснабжения и водоотведения.
- Отсутствие схемы водоснабжения и водоотведения утвержденной в установленном порядке не позволит в будущем реализовывать крупные инвестиционные проекты в области ЖКХ.
- Невозможность отслеживать постоянно меняющиеся технологии в отрасли и современные системы диспетчеризации и мониторинга.
- Отсутствие финансирования.
Насосное оборудование
Чтобы обеспечить подъем воды из источника, может использоваться один из видов насосного оборудования. Классификация насосов достаточно обширна – встречаются погружные и поверхностные изделия, а также вихревые, консольные и готовые насосные станции. Чтобы знать, какое водоснабжение выбрать для частного дома, нужно обязательно рассмотреть разные виды насосов и их параметры.
Выбирая насос для автономного водоснабжения, нужно учитывать следующие параметры:
- Дебит источника. Значение данного параметра должно быть выше, чем объем воды, потребляемый жильцами. Чтобы точно знать, как правильно провести воду в дом, нужно заранее позаботиться обо всех необходимых расчетах.
- Тип водозаборного сооружения и глубину водоносного слоя. При эксплуатации источников глубиной менее 8 м, используются поверхностные насосы центробежного типа, которые размещаются в подвале или подземной камере. Если мы делаем водопровод в частном доме, используя в качестве источника воды более глубокие разработки, то подойдет лишь мощное погружное оборудование.
- Требуемый напор в системе. Итоговое значение напора насосного оборудования получается в результате суммирования трех параметров – высоты подъема воды от колодца до самого высокого сантехнического прибора, потери напора при достижении самой высокой точки и требуемой величины напора в данной точке.
- Расход воды. Данный параметр рассчитывается в зависимости от количества сантехнических устройств, подключенных к автономному водоснабжению, и числу людей, проживающих в доме. Расчетный расход воды напрямую влияет на мощность насоса.
Насосы поверхностного типа часто комплектуются напорными баками и автоматикой, что превращает их в полноценные рабочие станции
При выборе насосного оборудования, независимо от типа, нужно обратить внимание на наличие защиты от работы в случае отсутствия воды – в таком случае устройство не будет перегреваться и ломаться раньше положенного срока.. Отдельного упоминания заслуживает эжектор
Данный прибор существенно упрощает работу насосного оборудования при выкачивании воды с больших глубин. Благодаря эжектору, подключенному к насосу, достигается увеличение мощности насосного оборудования, и на откачку воды уходит гораздо меньше энергии.
Отдельного упоминания заслуживает эжектор. Данный прибор существенно упрощает работу насосного оборудования при выкачивании воды с больших глубин. Благодаря эжектору, подключенному к насосу, достигается увеличение мощности насосного оборудования, и на откачку воды уходит гораздо меньше энергии.
Накопительная емкость
Накопительный бак значительного объема может выполнять функции:
- Основного источника воды. Скальный грунт или особенности рельефа могут сделать бурение скважины или рытье колодца невозможным или нерентабельным. В этом случае дом снабжается привозной водой;
- Резервного источника на случай перебоев в централизованном водоснабжении. Именно эта схема реализована в доме автора статьи;
- Ресивера при подаче воды насосом из скважины или колодца.
За наполнение бака отвечает насос с поплавковым датчиком и реле питания или обычный заливной поплавковый клапан (такие стоят в сливных бачках).
Клапан с поплавком автоматически наполняет емкость при подаче воды
Водоснабжение из емкости может быть реализовано двумя способами:
- Самотеком: бак устанавливается на чердаке, подставке или на возвышении рельефа. Водопровод подключается непосредственно к выходному патрубку бака через шаровый кран или вентиль, позволяющий осушить внутренний водопровод для ремонтных работ без потери воды в емкости.
При этом выходной патрубок должен возвышаться над верхней точкой разбора воды как минимум на три метра: именно такой минимальный напор необходим для работы бытовой техники (водонагревателей, стиральных машин и т.д.);
Водоснабжение из скважины с емкостью-ресивером и самотечным водопроводом
- С помощью уже знакомой нам насосной станции. Ее входной патрубок подключается к выходу бака через обратный клапан. Емкость с насосом могут быть установлены в подвале дома: это полностью решает проблемы обогрева и прочности основания.
Вода из установленного в подвале бака подается в водопровод насосной станцией
Система трубопроводов
Разводку внутри строения можно выполнить из металлопластиковых труб, но, несмотря на более высокую стоимость, лучше всего использовать трубопровод из сшитого полиэтилена с надежными фитингами. Такие трубы обладают прекрасными эксплуатационными характеристиками. Спрятать трубы, размещенные на деревянных стенах, можно при помощи устройства фальшстен.
Система водопровода и канализации
Для разводки по дому используются последовательное подключение или лучевая (коллекторная) система. В первом случае, к центральной магистрали через тройники подключаются конечные потребители (санузел, мойка, стиральная машина и т.д.). При таком принципе устройства происходит снижение давления в сети при одновременной работе нескольких потребителей воды.
Тройниковое подключение точек потребления
Для большого дома более эффективно независимое подключение всех точек водозабора к выходам коллекторов посредством индивидуальных труб. Но это приводит к значительному увеличению их количества, что не может не сказаться на общей стоимости системы.
Коллекторное подключение труб
Нужно стараться минимизировать количество наклонов и поворотов труб, чтобы поддерживать оптимальное давление. Перед каждым потребителем устанавливается свой шаровый вентиль, что позволяет перекрывать воду при необходимости.
Снаружи рекомендуется использовать полипропиленовые трубы. Их требуется укладывать в грунт ниже уровня промерзания.
Укладка внешней трубы
Заключение
Организация систем водоснабжения является довольно сложным и ответственным процессом, и учесть все требования и нюансы может только грамотно разработанный проект. В случае ошибок в нём, либо неправильной эксплуатации систем, трубопроводы становятся постоянными источниками переувлажнения грунта.
Это приводит к его просадке не только под водопроводной магистралью, но и под другими, близко расположенными коммуникациями и сооружениями — чего никак нельзя допускать.
Такого быть не должно
Пособие по проектированию водоснабжения (и канализации), сети которых прокладываются в сложных геологических условиях, поможет обеспечить эксплуатационную надёжность систем, основными критериями которой является способность трубопроводов деформироваться без потери транспортируемого ресурса
Если утечка всё же произошла, важно иметь возможность быстро получить об этом информацию, а воду своевременно собрать и отвести в ливневую канализацию
