Врезка в пластиковый трубопровод
Врезаться в пластиковый трубопровод без снижения давления на нем можно при помощи электросварного хомута-седелки. Он выполняется из специального пластика и имеет нагревательную спираль со сверлильным механизмом. На корпусе такого хомута есть штрих-код, позволяющий с необходимой точностью вводить параметры сварки.
Такой способ применим для трубопровода с давлением до 1,6 МПа.
Труба предварительно очищается и к ней крепится болтами хомут, который имеет клеммы для подключения сварочной машины. Сварочным аппаратом нагревается спираль и приваривается отвод.
В настоящее время часто используется седелка со встроенной фрезой и вентилем. Для этого используется муфта, чтобы произвести врезку в водопровод при помощи сварки. Примерно через 1 час после полного остывания фрезой проделывается отверстие и навинчивается запорный вентиль.
Сварочный монтаж патрубка к водопроводу из стали должен выполняться только профессионалами. Установка седелок на чугунный либо полимерный трубопровод может быть выполнена самостоятельно, но следует обеспечить отключение водоснабжения. Работы по врезке под давлением должны производиться с учетом всех правил и рекомендаций, в противном случае подобные работы могут быть опасными.
Разрешающие документы
Врезка в водопровод на собственном участке не предполагает получение каких-либо разрешительных документов. В данном случае вполне достаточно внести соответствующие изменения в план системы водоснабжения. Совсем иначе обстоят дела при желании произвести врезку в централизованную трубу водоснабжения. Если вы по собственной инициативе сделаете это без получения на то разрешения со стороны компетентных органов, то это может привести к штрафным санкциям в отношении вас. Такие действия должны проводиться лишь на законных основаниях.
Также подобные работы требуют определенной аккуратности, так как повреждение системы водоснабжения может стать причиной серьезной аварии, что приведет к необходимости проведения восстановительных работ, стоимость которых, как равно и штрафы, придется оплачивать виновнику события
Врезка в основную магистраль с целью организации отвода должна соотноситься с мерами предосторожности на каждом этапе проведения работ
Ход работ
Необходимо врезать тройник в стояк из пластика.
Как правило стояки расположены вблизи от стены. Поэтому для удобства монтажа врезаемый узел собирается заранее. Он состоит из тройника, отвода и установленного на нем запорной арматуры – вентиля.
Собранный узел прикладывают к трубопроводу, отмеряют участок выреза, отмечают места реза.
Перекрывают воду, открывают водопроводный кран и полностью сливают остатки воды из системы.
Труборезными ножницами вырезают намеченный участок.
Трубы зачастую расположены впритык со стенами. Могут возникнуть проблемы с пользованием паяльником. В этом случае применяют цанговые фитинги или пресс-муфты.
Врезка насоса в систему отопления
Схема установки насоса в систему отопления
Это устройство предназначено для улучшения циркуляции теплоносителя в системе. Для частных домов чаще всего делается врезка насоса в отопление в том случае, если скорость движения воды в трубах неудовлетворительна. Примечательно, что такая потребность может возникнуть не только для закрытых, но и для открытых систем.
Сначала необходимо определиться с местом установки. Если внимательно ознакомиться с инструкцией по эксплуатации любой модели – нельзя увидеть четких рекомендаций производителя. Главный вопрос: где делается врезка насоса в систему отопления – до или после котла? Оптимальный температурный режим работы этого устройства обычно составляет 110 град., что дает возможность его монтажа сразу после котла. Однако необходимо учитывать следующие факторы, напрямую влияющие на эффективность работы насоса:
- Он должен располагаться в самой низкой точке системы;
- Температурные колебания теплоносителя минимальны;
- Участок монтажа рекомендуется выбирать максимально прямолинейным.
Исходя из этих условий, врезка насоса отопления в старую систему выполняется непосредственно перед котлом. Таким образом обеспечивается не только равномерная подача воды в теплообменник котла, но и повышается срок безремонтной службы насоса.
Перед началом работ необходимо понизить уровень нагрева теплоносителя до минимального. Разница в технологии врезки заключается лишь в материале изготовления труб.
Монтаж насоса в стальной трубопровод
Возможные варианты изготовления контура с насосом
Установка насоса рекомендуется не в трубопровод. Лучше всего выполнять параллельный монтаж. Для этого необходимо изготовить б-образную конструкцию из труб, среднюю часть которой будет занимать насос.
Диаметр магистрали должен соответствовать параметрам основной. Обязательно устанавливается запорная арматура для перекрытия теплоносителя. Корректная врезка циркуляционного насоса в систему отопления может выполняться без сварочного аппарата. Для этого необходимо выполнить такие действия:
- Перекрыть движение теплоносителя на участке монтажа. Если в системе не установлена запорная арматура – в большинстве случаев придется полностью слить воду из труб;
- Сделать два монтажных отверстия в обратной трубе. Во время врезки насоса в систему отопления следует тщательно проверять размеры;
- Установить переходные муфты;
- Подключить уже собранный контур с насосом.
Установка насоса в пластиковые трубы
Седелка для врезки в пластиковые трубы
Для полимерных труб задача упрощается. Это связано с тем, что схема врезки насоса в систему отопления может осуществляться с помощью специальной муфты с фрезой. Даже если на участке работ нет запорной арматуры – воду из трубы сливать не обязательно.
Сделав разметки на участке магистрали, устанавливаются специальные вентили для врезки под давлением. Затем необходимо подключить контур с насосом согласно схеме врезки в систему отопления. С помощью фрезы в основной магистрали делаются отверстия. Они предназначены для врезки насоса в систему отопления. Предохранительная муфта не дает жидкости вытекать из контура. Но небольшое количество все равно будет просачиваться. Поэтому рекомендуется заранее подготовить сухую ветошь. После завершения врезки в систему отопления проверяется герметичность стыков, затем можно запускать котел.
Во время монтажа важно обратить внимание на следующие факторы:
- Правильное расположение насоса относительно направления движения жидкости в трубах. На корпусе устройства есть соответствующие указатели;
- Циркуляционный насос нельзя устанавливать перевернутым или под неправильным углом.
Правильное и неправильное расположение насоса
Недостатком седелки является ее относительно высокая стоимость – от 5000 рублей для трубы диаметром 40 мм. Поэтому врезку циркуляционного насоса в систему отопления можно сделать с помощью самодельного переходника. Для этого понадобится обычная муфта с внутренней резьбой и шаровой кран. Собрав эту конструкцию, муфта устанавливается на обратную трубу отопления. Открыв кран с помощью электродрели, делаются отверстия в магистрали
Затем важно быстро перекрыть запорную арматуру, чтобы предотвратить розлив теплоносителя. По такой технологии можно осуществить врезку в отопление без сварки для любых типов труб
Нюансы работ на водопроводе под давлением
Для врезки в напорный трубопровод используются электросварные седелки и хомуты с встроенной фрезой. Она находится в специальном герметичном корпусе насадки.
Для сверления пластика ее зачастую достаточно провернуть шестигранным ключом. Но есть и модели под дрель.
Наличие герметичного ответвления с фрезой внутри гарантирует отсутствие брызг воды в момент просверливания находящейся под давлением трубы
В некоторых подобных конструкциях присутствует встроенный вентиль. Тогда после завершения сверления фреза поднимается, кран закрывается, а насадка со сверлом снимается. Вместо нее монтируется отводная труба.
Однако в продаже имеются также изделия с отводным патрубком, который направлен вбок от бура (параллельно или под углом к подсоединяемому водопроводу).
Применение накладок с внутренней фрезой позволяет врезаться в любые водопроводы
Неважно, под давлением они находятся либо нет. Но стоят такие насадки гораздо дороже обычных хомутов и седелок
Они сильно упрощают процесс врезки, но на них придется потратиться. При этом по герметичности получаемого соединения они не превосходят и не уступают стандартным решениям.
Способы врезки в магистральную трубу
Центральную магистраль водопровода раньше обычно прокладывали стальными или чугунными трубами, диаметром в основном от 50 мм и чуть больше, а в некоторых трубопроводах диаметр достигает до 500 мм, но это редкость. Сегодня многие организации делают новые системы водоснабжения или заменяют старые чугунные и металлические трубы на современные пластиковые аналоги.
Для проведения воды к жилому помещению своими руками вначале нужно выяснить, какие еще рядом проходят коммуникации, чтобы не нарушить их. Только после этого выкопать яму в месте нахождения магистрали шириной минимально 1х1 метр и глубиной до 1,2 метра. После обнаружения водопроводной трубы можно рыть траншею к точке входа в дом, глубиной более 1 метра, ориентируясь на линию промерзания земляного слоя в вашей местности. Как только траншея готова, нужно переходить к подготовке врезки отвода.
Врезаться в магистральную трубу можно:
- При помощи водоотводящего накладного хомута.
- При помощи приваривания патрубка с готовой резьбой с одной стороны.
Врезку можно сделать по направлению вверх или в сторону, под 45 или 90 градусов, зависит это от глубины проложенной водопроводной магистрали.
Способы врезания в трубопровод
Подсоединение к трубопроводу производится разными способами. Простейший из них заключается в следующем.
Смотреть видео
Как я делаю врезку под давлением в водопровод
Рассмотрим простейший метод
Он заключается в установке переходного запорного элемента перед сверлением стенки на трубе. С этой целью используется шаровый кран, закрепляемый на седелке. В открытом положении он пропускает через проходное отверстие сверло.
Чтобы защититься от выброса воды на него, сквозь отверстие на крышке надевается верхний обрезок пластиковой бутылки. После прохождения стенки трубы сверло извлекается из отверстия и перекрывается шаровый кран.
Встраиваемые фрезы

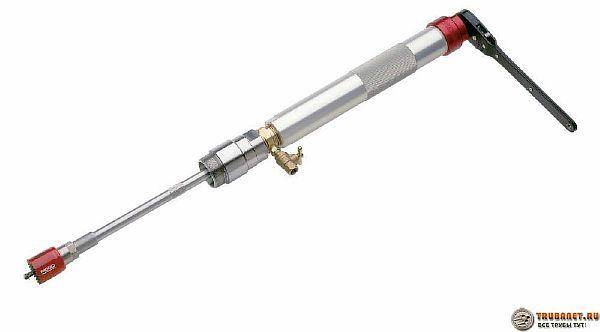

Такой инструментарий оснащается корончатым сверлом для выполнения отверстия и защищающим клапаном для сдерживания обратного напора воды.
Вращение инструмента производится вручную посредством воздействие на рукоятки. Профессиональный инструмент работает с использованием привода от электродрели. Торец патрубка оснащается запорным устройством, через него которое инструмент заводится внутрь.
В нерабочем положении патрубок заперт клапаном, который открывается при нажатии на него. По окружности патрубка установлено резиновое уплотнение в форме кольца.
Приспособления такой конструкции чаще всего используются для врезки в полиэтиленовые трубопроводы
По завершении сверления возможно небольшое протекание воды, пробивающейся через насадку. Фреза выводится в обратном направлении до касания с клапаном, он закрывается и перекрывает протечку.
Боковой отвод должен находиться в закрытом положении и открывается только по окончании монтажа водопровода в доме и на участке.
Использование сверловочных хомутов
Довольно часто для врезки в трубопровод под давлением используются засверловочные хомуты. В комплект продажи таких изделий, как правило, включаются насадки и поворотные разъемы.
Конструктивно такие изделия могут быть исполнены в нескольких вариантах, применяются для подключения труб диаметром от 80 миллиметров. При сверлении обязательно глубокое кернение трубы, чтобы избежать соскальзывания сверла по наклонной поверхности.
Другие способы врезки
Нужно обратить внимание на типовое устройство для врезки, популярное у работников водоканала. Оно имеет вид трубы с многослойными уплотнениями
Его надевают на магистральную трубу и крепят длинными шпильками.
Смотреть видео
Герметичность устройства настолько совершенна, что при прохождении стенки сверлом просачивания не происходит. В данном устройстве устанавливается манометр, изменение показателей которого свидетельствует об окончании сверления.
Особенности проведения врезки
Материал, из которого состоит централизованный трубопровод, определяет, каким способом будет проводиться в него врезка. Реже им является чугун, но чаще это металлопластик, пластик или металл. При создании отверстия из трубопровода, естественно, пойдет вода, но без этого, конечно, врезку осуществить невозможно. Чтобы все получилось правильно и в хорошем качестве нужно использовать специализированные хомутные системы.
Главные правила врезки:
- Диаметр внутренней поверхности подключаемой трубы должен соответствовать диаметру сверла, которое будет использоваться.
- Внешний диаметр трубы должен быть чуть меньше, чем диаметр отверстия, в которое она вставляется.
То, как производится врезка, зависит от вида водопровода. Чтобы не допустить спуска воды, часто используют специальные хомуты и сварку. Если нет никакой возможности резки магистрали, тоже необходимо примененять хомуты. Сварку запрещено использовать, если трубы состоят из полиэтилена.
В конце вставляемой трубы должна быть резьба для корневого крана или муфта, при применении сварки обязательно нужно будет спустить воду из системы.
Главный инструмент при данных работах — это специально предназначенная для этого дрель, при помощи которой в трубопроводе с водой внутри, можно сделать отверстие с необходимым диаметром. Для того чтобы у устройства была хорошая производительность, нужно соблюдать технику безопасности.
Сначала нужно освободить трубу от изоляции и произвести зачистку в месте осуществления врезки. Потом необходимо установить фланец, который выводится на основной трубопровод. Зафиксировать его хомутом. На закрывающую фланец задвижку установить дрель. Хомут не применяется при врезке в стальную трубу, в ней применяется патрубок, приваренный заблаговременно.
Нужно проверить не имеются ли дефекты на шве, после того как закончилась сварка. При их наличии, нужно для большей надежности, произвести сварку еще раз по контуру данного шва.
Необходимо ввести фрезу нужного диаметра после того, как патрубок (муфта) готов, и для трубы сделать отверстие. Задвижка заблокирует поток воды в патрубке после снятия оборудования. По завершении сварочных работ, можно все изолировать и покрыть составом против возникновения коррозии. Так производятся работы с трубами из металла и чугуна.
Для применения при работах по врезке, на рынке имеются несколько разновидностей хомутов:
- электросварной хомут-седелка применяется при работах с трубами из пластика. В комплекте есть фреза необходимого диаметра. Но для его монтажа будут нужны еще несколько инструментов;
- засверловочный — в его конструкции применен поворотно-затворный механизм, который как регулировочная или затворная арматура остается на трубе;
- седловой — эта разновидность хомута применяется при работах с пластиковыми, металлическими, асбестоцементными трубами; запорная пластина, имеющаяся в его конструкции, будет блокировать поток воды;
- обойма — нельзя применять при врезке крана в трубу, находящейся под давлением. Для пустых труб подходит хорошо, потому как имеет недорогую цену и простоту в использовании. Состав материала — металл либо пластик.
Врезку трубы из полиэтилена делают с первыми двумя разновидностями хомутов.
Этап согласования
Все работы, связанные с врезкой в трубопровод разрешается проводить только после получения на них разрешения соответствующих инстанций. Если отвод водопровода и монтаж дополнительного контура произведены без согласования, за незаконные работы хозяин жилья будет нести административную ответственность, которая выражается прежде всего в солидных штрафах. Для получения разрешения нужно собрать целый пакет разных документов.
- План участка. Он необходим для прояснения местоположения всех коммуникаций, которые проложены под землей.
- Документы, удостоверяющие ваши права на владение указанным участком или домостроением.
- Заявление в органы, отвечающие за водоснабжение (его образец можно найти в Интернете либо на стенде в самой организации).
- Одобрение от санитарно-эпидемиологической станции.
- Проект подключаемой системы.
Входящая труба выбирается меньшего диаметра
При разработке последнего требуется точно определить место врезки, учесть диаметр трубопровода, который вы намерены подключить, и целый ряд специфических параметров, набор которых может меняться в зависимости от конкретных условий.
Кроме того, на врезку в трубопровод имеются определенные ограничения. Отвод от магистрали запрещен, если:
- Основная труба имеет большой диаметр.
- Трубопровод не включен в цикл со сливом в канализационную систему.
Есть и другие рамки, которые встречаются значительно реже, поэтому перечислять их не будем.
Собираясь заняться врезкой в систему водопровода, владелец участка должен помнить, что проведение работ без отключения давления воды категорически запрещено. Равно как и установка счетчиков. Все манипуляции с магистралью и отводами от нее должны проводить специалисты – или из государственного органа, или из частной фирмы, прошедшей соответствующую сертификацию и получившей лицензию на необходимые работы.
Врезка в магистральную систему и применение хомутов – дело профессионалов
Разрешающие документы
Прежде чем начать работу, надо получить разрешение на врезку. Если выполнение врезки проходит без санкций соответствующих инстанций, это грозит штрафом. Чтобы выполнить ввод в магистральный водопровод, надо получить разрешение. Нужны ТУ, план территории, где будут проходить работы, информация о месте подсоединения отвода, диаметре магистрального трубопровода.
Сначала надо обратиться в Центральный Водоканал. Потом заказать проектировщикам выполнение проектно-сметных работ. С этими бумагами надо пойти в СЭС, чтобы оформить проект. Потом пишут заявление, чтобы выдали разрешение на врезку в магистральную систему.
Осуществлять работу должны профессионалы. Бывают случаи, когда врезка запрещена. Это случается, если подсоединились к линии без установки счетчика, у отводной ветки диаметр больше, чем у магистральной, или отсутствует подключение к централизованной канализации.
Как производится врезка?
Современные коммуникации строят из труб разного типа. Для этого используют металлопластик, чугун, сталь, синтетические, полимерные и композитные материалы. Существует несколько методов подсоединения к трубам водоснабжения, но все обусловлено материалом трубы, инструментом и диаметром требуемого отверстия. Если с отключением подачи воды есть затруднения, то предполагается подсоединение посредством хомутов, облегчающих врезку в существующий водопровод.
Есть и другие условия, когда нужны специализированные устройства или хомуты, например, для получения отверстия в чугунной трубе. Врезку труб и разветвление внутренней сети водоснабжения делают со сваркой или без нее. Работа по врезке в полиэтиленовую трубу водопровода не предполагает применения сварки. При любом способе нельзя игнорировать основное правило – соответствие диаметров труб и фрез для производства работ. Для получения бокового отверстия необходимо сверло того же диаметра, что и сечение присоединяемого трубопровода. «Дочерняя» труба должна быть меньшего диаметра, чем «материнская» (куда ведется подсоединение).
Сварка невозможна тогда, когда не перекрыта вода в основных коммуникациях. К ветке трубопровода, где вода должна быть уже слита, необходимо приварить тройник, патрубок с резьбой или муфту, на которую должен насаживаться кран. Чтобы было понятно, вкратце круг задач выглядит примерно так:
- отключают воду;
- трубопровод разрезают;
- вставляют муфту или тройник;
- подсоединяют трубу к новому ответвлению.
На металлические трубы подсоединение сверлильной аппаратуры производится через приваренный патрубок (не на хомут)
Важно сделать качественную сварку, без дефектов, и если они выявлены, то швы повторно доваривают. Врезка в трубу ПНД выполняется посредством адаптера после отключения воды
Коронка требуемого формата надевается на инструмент для сверления – адаптер, который крепится на болты.
Если есть возможность отключения подачи воды, то трубу сначала разрезают, затем в разрез вставляют тройник или муфту
Есть причины, по которым невозможно перекрыть трубопровод. Большинство водных магистралей старого образца, вентили «прикипели», то есть покрылись ржавчиной или забиты кальциевым осадком. Не на всех участках изначально были предусмотрены запорные вентили. При попытке провернуть прикипевшую резьбу есть большая вероятность, что проржавевший узел скорее развалится, высвободив воду в неподходящем месте, чем полноценно закроется. Тогда необходима еще и замена вентиля.
Врезка под давлением выполняется посредством трубопроводного приспособления – хомут или «седелка» для врезки из 2-х деталей, охватывающих трубу с обеих сторон. Отводной патрубок дает качественное соединение, которое прослужит десятки лет.
Один из самых распространенных способов бесколодезной врезки водопровода не предполагает резки частей трубы. Необходим небольшой отрезок одинакового с материнской трубой диаметра, а на торце дополнительные элементы, обеспечивающие перекрытие места врезки. Должна получиться как бы вторая «стенка» трубы патрубка. Отверстие в трубе для врезки должно быть того же диаметра, что и подводимый патрубок.
Внутреннюю поверхность заготовки смазывается клеем или герметиком. Им обрабатывают и поверхность у отверстия, немного не доходя до него. Закрепляя патрубок, используют 2 хомута для врезки, затягивая с обеих сторон, но не сильно, чтобы не весь герметик выдавился из-под патрубка. Остатки клеящего состава удаляют. Подобным методом крепятся и готовые фланцы для врезки.
Отверстие можно делать в любой стороны – вверх или вниз, вправо или влево от трубы, в зависимости от того, куда удобнее отводить колено трубопровода. Иногда пробивать дыру с нужной стороны проблематично – невозможно завести оборудование из-за капитальной стены. Тогда придется менять конфигурацию нового участка коммуникаций, внося коррективы в чертежи. Самый удобный подход к трубе – вверх или на себя.
Пошаговая врезка во внутреннюю сеть
Если необходимо врезаться в стальную старую трубопроводную магистраль, тогда основным методом считается обустройство отвода путем приваривания тройника. Для этого потребуется провести большой объем работ.
Если к основной магистрали присоединяется труба из пластика либо его производных, тогда потребуется выпилить участок трубы с учетом размера монтируемого тройника. Но при выполнении такой работы возникает неудобство из-за близкого расстояния между сетью и стеной здания.
Более простым методом монтажа отвода считается врезка трубы криволинейным фланцем. Предварительно отрицается расходный материал с патрубком, диаметр которого соответствует габариту трубопровода. Отрезок разрезается вдоль так, чтобы его часть с патрубком плотно прилегала на трубопровод в качестве его другой стенки.
На патрубок с отверстием накладывается предыдущая заготовка. Место фиксации обрабатывается герметиком. Полученный фланец стягивается 2 хомутами по сторонам относительно патрубка. В последующем к патрубку фиксируется оставшаяся часть сети.
На современном сантехническом рынке можно купить адаптеры, специальные седелки и прочие приспособления, с помощью которых производится врезка (независимо от условий укладки сети).
Если используется седелка, не изменяется давление в системе. Седелка – это хомут, изготовленный из 2 частей. При помощи болтов эти части плотно обжимают расходный материал с 2 сторон. К седелке фиксируется кран с помощью специального соединения.
Если диаметр отверстия не больше 1/3 диаметра трубы, тогда его высверливают специальным приспособлением. Он времени присоединяется к крану. Если отверстие готово, кран закрывается, устройство демонтируется. К установленному крану монтируется труба отвода.
Чтобы подключить дом, применяется седелка с клапаном и встроенной фрезой. Для её монтажа понадобится муфтовая сварка. Подобное изделие применяется для трубопроводов, давление в которых не превышает 16 бар. В процессе монтажа магистраль не перекрывается, а при сверлении труб отсутствует утечка, не образуются стружки. Соединение не подвергается коррозии и эксплуатируется больше 50 лет.
Заключение
Врезать трубу в водную магистраль из любого материала несложно, и сделать это можно самостоятельно, не оплачивая работу специалистов. Инструмент найдется у каждого уважающего себя хозяина, как отыщется и мало-мальский опыт работы с сантехническими устройствами. Тем более, что избежать сварных, самых сложных работ, можно, если вы будете работать по чугуну или полимерной поверхности.
Единственная работа, не связанная с физическим трудом – оформление документов на врезку, которые должны выдавать региональные коммунальные службы и организации.
