Как определить необходимую высоту дымохода относительно конька крыши

Как рассчитать высоту дымохода?

Требования касательно высоты дымохода изложены в СНиП 2,04,05-9. Вот они:

1. Перепад высот между оголовком трубы и колосниковой решеткой или горелкой отопителя должен составлять хотя бы 5 м. Соблюдение этого требования обеспечит достаточную тягу.
2. Если рядом с домом располагаются более высокие объекты — здания или деревья — дымовая труба должна оказаться выше их (опять же, из-за образующегося в ветреную погоду подпора).
3. Оголовок должен отстоять от кровельного покрытия хотя бы на 0,5 м. Если оно выполнено из горючих материалов, например, битумной черепицы, это расстояние следует увеличить до 1,5 м.
4. Если оголовок трубы отстоит от конька или парапета не далее 1,5 м, он должен возвышаться над этим элементом как минимум на 0,5 м. При удалении на расстояние от 1,5 до 3 м оголовок выводится вровень с парапетом либо коньком. При удалении свыше 3 м он располагается ниже данного элемента, причем на такой высоте, чтобы условная линия, соединяющая верхнюю точку трубы и верхушку выступающего элемента (конек или парапет) имела уклон в 10 градусов к горизонтали.

Требования этого пункта объясняются тем, что во время ветра перед такими препятствиями, как конек и парапет, образуется подпор, то есть область более высокого давления. Если она возникнет со стороны трубы, тяга в ней может быть заблокирована или даже опрокинута.

Заметим, что в домах со скатными крышами следует стремиться располагать дымоход поближе к коньку. Тогда, во-первых, более продолжительный его участок будет располагаться в помещении (дым дольше остается горячим), во-вторых, уменьшается нагрузка на трубу от скопившегося на крыше снега.

Если аэродинамика местности изменилась после возведения дымохода, к примеру, выросли деревья, его приходится наращивать. При этом на кирпичных дымоходах даже делают вторую выдру (уширение).

Одна из ее функций состоит в рассекании ветрового потока и придания ему огибающей устье трубы траектории — это также предотвращает задувание.

Как определить высоту дымохода относительно конька крыши?

Каждый частный дом оборудован своей системой отопления, работающей на газу, твердом топливе или комбинированном варианте. В условиях дачного дома, когда многие поселки еще не газифицированы, чаще всего используются твердотопливные котлы или печи. Для их правильной и безопасной работы важна высота дымохода относительно конька крыши. Это обеспечит корректную работу отопительного прибора и избавит от такого понятия, как обратная тяга.

Тяга – это процесс, образующийся при горении и способствующий оттягиванию вредных для человека веществ наружу. Она напрямую зависит от высоты дымохода печи, разницы температур дымохода и открытого воздуха. На качество тяги влияют:

• сечение дымохода: чем оно больше, тем вероятнее появление обратной тяги;
• наличие большого количества сажи;
• строение дымохода: чем больше поворотов, тем она меньше, так как каждый поворот – дополнительное препятствие;
• атмосферные явления: высокая влажность и низкое давление ухудшают тягу.

Определить, какая сила тяги, можно с помощью спички, свечи, горящего листа бумаги. Пламя подносится к топке при открытом поддувале. Если оно не движется, значит, тяги нет. Если втягивается вовнутрь – тяга есть. Чем сильнее отклонение огня, тем лучше тяга. Отклонение пламени наружу говорит о наличии обратной тяги – топить нельзя.

Виды дымоходов

• прочность;
• высокая теплоемкость;
• безопасность.

• сооружение требует длительного времени и денежных затрат;
• используемая глина благодаря пористой структуре способна в процессе эксплуатации накапливать конденсат, что в последствие ведет к разрушению дымохода;
• при небрежной кладке кирпича (глина внутри не заглажена) ускоряется накопление сажи;
• прямоугольное сечение затрудняет прохождение дыма;
• сложность в обслуживании и ремонте.

Асбоцементный

Такие дымоходы можно использовать при температуре газов не выше 300 градусов. Достоинства:

• дешевизна;
• простота при монтаже;
• круглое сечение;
• сравнительно малый вес.

• пористость материала;
• не теплостойкий;
• нет утепления;
• тяжело делать поворотные элементы;
• необходимо часто прочищать от сажи.

Стальные одноконтурные

Наилучшим материалом для таких дымоходов является кислотоустойчивая и жаропрочная нержавеющая сталь толщиной 0,6-1 мм. В реальности часто используют обычную нержавейку и даже оцинковку. Последняя – самое неудачное решение. Достоинства:

• сравнительно низкая стоимость;
• легкость монтажа;
• круглое сечение и гладкая поверхность;
• небольшой вес;
• простота в ремонте.

• отсутствует теплоизоляция, что ведет к быстрому охлаждению и образованию конденсата;
• при проходе через горючие материалы, например деревянные перекрытия, требуется большой отступ по диаметру и изоляция асбестовым волокном или иным негорючим материалом;
• относительно небольшой срок эксплуатации (10-15 лет).

Стальные двухконтурные

Двухконтурные дымоходы отличаются от одноконтурных тем, что изготовлены из двух труб, между которыми присутствует негорючий утеплитель. Достоинства:

• сохраняют температуру, скорость прохождения газов выше;
• к внутреннему монтажу требования занижены;
• конденсата образуется мало.

Керамические

Продукт на рынке относительно молодой, но уже завоевавший популярность. Состоит он из трех компонентов: огнеупорная керамика, негорючий теплоизоляционный утеплитель и легкий бетонный защитный короб. Достоинства:

• очень высокая устойчивость к температуре (выдерживают до 1200˚С);
• круглое сечение и гладкая внутренняя поверхность;
• герметичность и теплоизоляция на высоком уровне;
• монтаж довольно прост;
• долговечность (керамическая труба прослужит около 30 лет).

Зона ветрового подпора

Даже при правильных расчетах тяга может быть плохой. На нее может оказывать влияние более высокие строения, расположенные рядом, и даже высокие деревья. Определяют ее таким образом. Надо провести условно линию через нижний край крыши и верхнюю точку более высокого здания под углом 45˚. Если дымоход находится ниже этого уровня, то там создается повышенное давление, что может привести к появлению обратной тяги. В этом случае необходимо поднять трубу минимум на 500 мм выше воображаемой линии.

Общие рекомендации

• При монтаже кирпичного дымохода кладка должна быть плотной, а внутренняя поверхность – гладкой.
• Чтобы излишне не утяжелять конструкцию, в чердачном помещении делается переход на трубы.
• Устанавливать металлические или асбестовые трубы строго вертикально.
• Во избежание попадания осадков в дымоход и залета птиц, оголовок обязательно защищается колпаком (зонтом).
• Если высота трубы превышает 1,2 метра, ее закрепляют растяжками.

Дымовые трубы

На что влияет дымовая труба

Как мы упоминали выше, высота дымовых труб влияет на множество аспектов работы отопительной системы. Однако для нас ключевыми будут такие моменты как КПД котла (если проектирование дымовых труб здания было проведено с ошибкой – возможно снижение КПД от 95 до 60%) и расход топлива.

Вот почему, приступая к обустройству отопительной системы, необходимо учесть не только номинальную высоту дымоходной трубы, но и материал, из которого она будет изготовлена, и ее сечение, и конфигурацию. Да и расположение дымовой трубы проект должен определять с учетом того, какое отопительное устройство используется – котел, печь или камин.

https://youtube.com/watch?v=APG7VLXArMI

Выбор высоты трубы

И все же, говоря о тонкостях обустройства дымохода, нельзя обойти самый главный вопрос  — какой высоты должна быть дымовая труба?

С одной стороны, все просто: выше труба – больше тяга. Однако, если сделать слишком высокую дымовую трубу – возрастет аэродинамическое сопротивление движению образующихся в котле или печи продуктов сгорания. Дым движется вверх медленнее, постепенно остывает, отдавая свою теплоту стенкам трубы.

В результате снижения температуры масса продуктов сгорания увеличивается – и соответственно, уменьшается тяга. Вот почему даже самая высокая дымовая труба не является гарантией устойчивой тяги.

Дымовая труба на наклонной крыше

Также нужно учитывать, где именно расположена дымовая труба. Если дымоход находится ниже уровня конька крыши, то тяга будет непостоянной, так как на нее будет очень сильно влиять направление ветра.

Именно поэтому СНиП 2.04.05-91 выдвигает к высоте дымовых труб следующие требования:

• Высота трубы, начиная от колосниковой решетки до устья трубы должна быть не менее 5 метров, а желательно – 6 метров и более
• Труба, расположенная на плоской кровли без большого парапета, должна быть не менее 0,5 м высотой
• Труба, расположенная на расстоянии до 1,5 метра от конька или парапета, должна минимум на 0,5 м возвышаться над их уровнем
• При расположении трубы дымохода на расстоянии от 1,5 до 3 метров от конька или парапета ее устье должно быть на уровне этих элементов кровле
• Если труба расположена дальше, чем в 3 метрах от конька – ее устье может быть расположено не ниже линии, проведенной от конька вниз под углом в 10 градусов к горизонтали

Выбор высоты дымохода

Хомут для растяжек

Однако правильный выбор высоты трубы – это только полдела. Трубу выбранной высоты необходимо еще и правильно установить.

Техника возведения дымовой трубы зависит от материала, который будет использован, однако для любой дымовой трубы будет справедливым следующее требование: если высота трубы над уровнем кровли (от подножья трубы до ее устья) превышает 1,2 м, обязательной является установка растяжек. Для закрепления растяжек на саму трубу надевается специальный хомут, а противоположные концы растяжек надежно закрепляются на крыше.

Расчетное определение высоты дымовых труб

Итак, мы подошли к вопросу, который волнует многих начинающих строителей — как рассчитать высоту дымовой трубы?

Когда проводится расчет высоты трубы, необходимо учитывать следующие факторы:

• Коэффициент, показывающий уровень рассеивания продуктов сгорания в атмосфере
• Коэффициент, показывающий скорость оседания продуктов сгорания
• Масса выделяемых продуктов сгорания за единицу времени
• Количество труб

Далее все эти данные подставляются в уравнения, определяющие высоту трубы, достаточную для обеспечения требуемой тяги. Однако высокая сложность данных уравнений делает такой расчет крайне трудоемким.

Труба выше конька

Альтернативой данным расчетам (к слову, производить их должны все-таки профессиональные теплотехники) может стать использование программ-калькуляторов для определения высоты дымовых труб.

В интернете существует множество как онлайн-, так и оффлайн-версий подобных программ, которые за несколько секунд могут произвести расчет дымовой трубы, и предоставить вам все необходимые для работы параметры.

Как видите, верное определение высоты дымовой трубы является необходимым условием оптимальной роботы дымохода, да и всей отопительной системы в целом

Поэтому, если вы хотите, чтобы в вашем доме было тепло, а дымоход работал «как часы» — уделите пристальное внимание рекомендациям которые приводятся в этой статье

Основные параметры, влияющие на высоту вентканалов над кровлей

Для создания правильного микроклимата дом нужно оборудовать системой циркуляции воздуха. Гарантировать правильную работу поможет верная высота вентшахты над кровлей. Методики расчетов зависят от типа вентиляции. На размер наружной части вентканалов влияют следующие факторы.

• Форма вентканала. Часто осуществляется комбинация квадратного сечения и круглого.
• Объем притока воздуха. Осуществляется через окно, специальный приточный клапан, вмонтированный в стену или приставной.
• Длина трубы меняется от формы крыши, расположения конька, дымовой трубы. Для ее вычисления применяется показатель кратности на основе правил СНиП.
• Требования норм и правил к воздуховодам.

Сооружая вентиляционные каналы, владелец помещения обязан уведомить эксплуатационную компанию.

Размеры относительно конька

При расположении воздуховода около конька — не далее 1,5 м, наружная высота трубы не должна превышать 50 см. Если канал вентиляции отнесен к краю крыши на расстояние от 1,5 до 3 м, он должен быть вровень с коньком дома. При отнесении канала вентиляции дальше 3 м его высота снижается по отношению к коньку дома не более чем на 10 градусов.

Конструкция кровли

Высота вентиляционной трубы над крышей без уклона должна быть не менее 50 см. Вентиляционная труба должна выдерживать шквалистый ветер и 10-бальный шторм. Для этого вес ее должен быть не менее 50 кг/кв. м. поверхности.

Сечение

При отсутствии механизмов принудительного удаления лучший вариант — круглая труба. Такой тип воздуховодов прочнее, герметичнее, аэродинамичнее, по сравнению с прямоугольным или квадратным сечением.

Перед подсчетом диаметра закладываются следующие параметры:

• объем каждого из вентилируемых помещений;
• объем воздуха для нормальной циркуляции для каждой комнаты.

По диаграмме вычисляется диаметр трубы после определения общего объема помещений. При этом скорость течения в центральной магистрали не должна превышать 5 м/с, а в боковых — 3 м/с.

Вентиляция

С внешней стороны стены вентканал не ставится, так как при этом образуется конденсат и снижается скорость потока. Объем притока должен составлять в жилом помещении 3 м³/ч на 1 кв. м., независимо от количества людей. По санитарным нормам временно находящимся достаточно 20 м³/ч, постоянным жильцам — 60 м³/ч. В подсобных помещениях — от 180 м³/ч.

Правила пожарной безопасности

Правила СНиП предусматривают проверку, прочистку дымоходов и вентиляционных труб следующим образом:

• перед отопительным сезоном;
• 1 раз в 3 месяца или чаще для комбинированных и кирпичных воздуховодов;
• 1 раз в год или чаще для асбоцементных труб, керамических и изделий из жаропрочного бетона.

Первичная проверка оценивает не только материалы изготовления. Анализируется отсутствие засоров, неровностей труб, присутствие отдельный дымовых и вентиляционных выходов. Правила СНиП запрещают выводить продукты горения в каналы вентиляции. Самостоятельная прочистка разрешена после прохождения инструктажа с получением бумаги об окончании обучения.

Расстояние до других конструкций

Нормативами определяется не только расстояние между крепежами, но и расстояние от воздуховодов до окружающих строительных конструкций. Круглые воздуховоды размещают на расстоянии не менее 10 см от потолка, и не менее 5 см от потолка.

Как минимум 25 см должна быть дистанция между круглым воздуховодом и элементами систем водо- и газоснабжения. Воздуховоды относительно друг друга также располагают на расстоянии от 25 см.

Дистанция между прямоугольными воздуховодами и строительными конструкциями зависит от ширины воздуховода.

В приведенном ниже списке первое значение – ширина воздуховода, второе – расстояние до потолка:

• до 40 см – от 10 см;
• 40-80 см – от 20 см;
• 80-150 см – от 40 см.

Не зависимо от формы сечения воздуховоды должны находится на расстоянии не меньше 30 см от электрических проводов.

Нормативы расстояний актуальны как для неутепленных, так и для утепленных воздуховодов и не зависят от используемых теплоизоляционных материалов

Места соединений воздуховодов между собой должны располагаться на расстоянии не менее 1 метра от места прохода сквозь стену или потолок.

Крепление осуществляется таким образом, чтобы ось магистрали воздуховода располагалась параллельно плоскости стены или потолка. С целью отвода конденсата воздуховод можно расположить под уклоном 0,015 в направлении к конденсатосборнику.

Строительство сложной, многокомпонентной вентиляционной системы требует специальных знаний и навыков, ошибки при монтаже приведут к недостаточному воздухообмену и изменению микроклимата в худшую сторону

Крепежи выполняют важную функцию – удержание воздуховодов в проектном положении. Во многом от них зависит срок службы вентиляционной системы. Поэтому они должны обладать высокой механической прочностью, чтобы обеспечить необходимую жесткость конструкции.

Изготовленные из оцинкованной или нержавеющей стали они не подвержены коррозии,  устойчивы к воздействию агрессивной среды, перепадам температур и позволяют в короткие сроки выполнить монтаж вентиляционной системы без сверления и сварочных работ.

Расстояние дымохода от конька

Чтобы обеспечить достаточную тягу, необходимо правильно рассчитать в каком месте установить дымоходный канал. При этом учитывается тип крыши, окружающие дом строения. Большое значение имеет поток ветра, курсирующего над кровлей.

Технологический регламент

Все правила и требования к отоплению прописаны в строительных нормах. В частности, от специалистов требуют, чтобы:

1. Общая длина трубы была не меньше 5 метров от решетки до выходного отверстия, за исключением домов с бесчердачной конструкцией. В противном случае достаточная тяга обеспечиваться не будет.
2. Высота дымохода над плоской кровлей составляла не менее полуметра.
3. Выход дымопровода должен располагаться не ниже линии верхней точки конька. При этом требуется соблюдать наклон в 10 градусов относительно горизонта.

Графическая и математическая методика

Самый сложный вариант расчета предполагает использование данного приема. Обычно он применяется, когда расстояние от трубы до конька превышает 3 м, хотя встречаются и другие ситуации.

Что такое тяга и от чего она зависит?

Отвод газовых продуктов горения производится с помощью создающейся в трубе тяги. Благодаря постоянному движению воздуха, опасные для здоровья людей газы оттягиваются наружу.

Сила тяги находится в прямой зависимости от высоты дымохода и разницы температур в канале трубы и на открытом воздухе. В дымоходе, при горении печи, образуется температура в 200—250 градусов. Вследствие охлаждения газов за счет контакта с металлическими поверхностями соединительной трубы, температура в тягостабилизаторе становится несколько ниже, и поэтому появляется постоянная стабилизированная тяга.

Нужно помнить, что в дымоходе не должен собираться конденсат паров на фоне высоких температур дымовых газов. Попадание в трубу влаги приводит к разрушению ее поверхности. Особенно часто это происходит в зимнее время, когда наблюдается значительное снижение температуры. В результате этих процессов снижается тяга. Помогает снижать влажность подсос воздуха, возникающий в тягостабилизаторе.

При высокой влажности в окружающей среде, а также в результате попадания вовнутрь канала дымохода осадков тяга также снижается. Обезопасить дымоход от них поможет установленный сверху зонт.

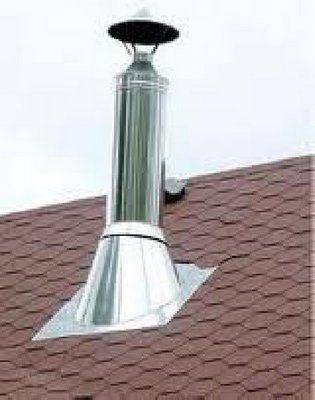

Дымоход на крыше обязательно прикрывают зонтом

Определить силу тяги можно с помощью обычной спички, поднесенной к открытой топке, при открытом и полуоткрытом поддувале. Пламя, втягиваемое вовнутрь, говорит о хорошей тяге. При отклонении пламени в сторону помещения присутствует обратная тяга. В таких условиях печь топить категорически запрещено, так как дым и угарный газ будут идти в помещение.

Такая ситуация нередко возникает при загрязнении дымохода или его порче, поэтому обязательно требуются регулярная чистка, проверка и ремонт.

Дымоход

При постройке дымохода очень важно правильно рассчитать все размеры и выбрать нужный материал. Все эти параметры напрямую зависят от топлива, которое будет применяться для отопления. Дымоход, сложенный из кирпича, подойдет для отопления твердым топливом и газом

Высота, его диаметр и сечение также необходимо правильно рассчитать — это залогнормального и безопасного функционирования отопительной системы

Дымоход, сложенный из кирпича, подойдет для отопления твердым топливом и газом. Высота, его диаметр и сечение также необходимо правильно рассчитать — это залогнормального и безопасного функционирования отопительной системы.

Если размеры будут выбраны неверно, будет снижено КПД отопительного устройства (прибора) или отсутствовать необходимая тяга, что может привести к нежелательным или даже трагическим последствиям для жильцов дома.

Очень важны все эти критерии, если в один дымоход устраивается отвод дыма не одного, а двух отопительных приборов. В подобном случае для расчета данных лучше обратиться к специалистам, так как можно ошибиться в одну или другую сторону.

По правиламодиндымоход может обслуживать не болеедвух приборов отопления, при условии, если размер внутреннего сечения суммарно допускает одновременную их работу. Канал рассечки при этом должен быть высотой около 70—80 см.

 Если параметры будут больше требуемых, снизится КПД всей системы отопления. Если же они будут недостаточно велики, тяга будет маленькой и угарный газ может начать поступать в помещения, что грозит необратимыми последствиями.

Какой дымоход лучше

Лучшей формой для дымохода считается цилиндр. Именно поэтому даже в кирпичные конструкции часто встраивают металлические или асбестоцементные трубы, имеющие требуемые по расчетам диаметры.

идеальная форма дымохода — цилиндр (труба)

Горячие продукты сгорания имеют свойство двигаться вверх по спиральной траектории, и цилиндр для этого является оптимальной формой. Максимальная тяга образуется именно в таких условиях.

Без такой трубы не могут обойтись современные котлы, работающим по принципу «стоп-старт». В них главным является быстрый прогрев системы до установленной температуры и переход ее в ожидающий режим, в этом и состоит экономия работы котлов.

 В трубе, имеющей углы (прямоугольной или квадратной), создаются завихрения, и снижается активность тяги. Для каминов и печей, работающих на дровах — эта форма является приемлемой и даже дает определенные преференции — помогает замедлить выход тепла и увеличить КПД приборов.

Размер дымохода для газового котла

Газовые котлы бывают с открытой и закрытой камерой сгорания. Агрегаты с закрытой камерой сгорания комплектуются коаксиальными дымоходами. Правила размещениях их довольно просты:

1. Дымоход идет с поворотом в 90 градусов и в идеале должен сразу выводиться за стену горизонтально
2. Вывод должен производится под небольшим уклоном к улице, чтобы конденсат не попадал в котел.
3. Если труба монтируется вертикально, то нужно предусмотреть конденсатоотводчик.
4. Высота дымохода для газового котла с закрытой камерой регламентируется каждым производителем по-своему, потому что мощность дымососа в котел может отличаться. Поэтому перед монтажом изучите инструкцию.
5. Над крышей и коньком дымоход выводить не нужно.

На что влияет

Высота трубы и материал, из которого она выполнена, оказывают влияние на следующее:

• улучшение тяги;
• качество сжигания топлива;
• скорость прогрева стенок канала.

Эти аспекты указывают на то, что чем больше высота, тем тяга и КПД приборов отопления лучше. Однако не все так однозначно, поскольку при возведении слишком высокого дымоотвода тяга уменьшается. По длинной трубе дым поднимается дольше и нагревает ее стенки. Чем ниже температура дыма, тем больше масса продуктов сгорания и хуже тяга. Поэтому даже при большой длине дымового канала нет гарантии устойчивой тяги. Слишком высокий дымоход приводит к разрушению фундамента в результате нагрева. Появление трещин сказывается на ухудшении тяги.

Что такое тяга и от чего она зависит?

Отвод газовых продуктов горения производится с помощью создающейся в трубе тяги. Благодаря постоянному движению воздуха, опасные для здоровья людей газы оттягиваются наружу.

Сила тяги находится в прямой зависимости от высоты дымохода и разницы температур в канале трубы и на открытом воздухе. В дымоходе, при горении печи, образуется температура в 200–250 градусов. Вследствие охлаждения газов за счет контакта с металлическими поверхностями соединительной трубы, температура в тягостабилизаторе становится несколько ниже, и поэтому появляется постоянная стабилизированная тяга.

Нужно помнить, что в дымоходе не должен собираться конденсат паров на фоне высоких температур дымовых газов. Попадание в трубу влаги приводит к разрушению ее поверхности. Особенно часто это происходит в зимнее время, когда наблюдается значительное снижение температуры. В результате этих процессов снижается тяга. Помогает снижать влажность подсос воздуха, возникающий в тягостабилизаторе.

При высокой влажности в окружающей среде, а также в результате попадания вовнутрь канала дымохода осадков тяга также снижается. Обезопасить дымоход от них поможет установленный сверху зонт.

Дымоход на крыше обязательно прикрывают зонтом

Определить силу тяги можно с помощью обычной спички, поднесенной к открытой топке, при открытом и полуоткрытом поддувале. Пламя, втягиваемое вовнутрь, говорит о хорошей тяге. При отклонении пламени в сторону помещения присутствует обратная тяга. В таких условиях печь топить категорически запрещено, так как дым и угарный газ будут идти в помещение.

Такая ситуация нередко возникает при загрязнении дымохода или его порче, поэтому обязательно требуются регулярная чистка, проверка и ремонт.

Дымоход

При постройке дымохода очень важно правильно рассчитать все размеры и выбрать нужный материал. Все эти параметры напрямую зависят от топлива, которое будет применяться для отопления

Дымоход, сложенный из кирпича, подойдет для отопления твердым топливом и газом. Высота, его диаметр и сечение также необходимо правильно рассчитать – это залогнормального и безопасного функционирования отопительной системы.

Если размеры будут выбраны неверно, будет снижено КПД отопительного устройства (прибора) или отсутствовать необходимая тяга, что может привести к нежелательным или даже трагическим последствиям для жильцов дома.

Очень важны все эти критерии, если в один дымоход устраивается отвод дыма не одного, а двух отопительных приборов. В подобном случае для расчета данных лучше обратиться к специалистам, так как можно ошибиться в одну или другую сторону.

По правиламодиндымоход может обслуживать не болеедвух приборов отопления, при условии, если размер внутреннего сечения суммарно допускает одновременную их работу. Канал рассечки при этом должен быть высотой около 70–80 см.

 Если параметры будут больше требуемых, снизится КПД всей системы отопления. Если же они будут недостаточно велики, тяга будет маленькой и угарный газ может начать поступать в помещения, что грозит необратимыми последствиями.

Какой дымоход лучше

Лучшей формой для дымохода считается цилиндр. Именно поэтому даже в кирпичные конструкции часто встраивают металлические или асбестоцементные трубы, имеющие требуемые по расчетам диаметры.

идеальная форма дымохода – цилиндр (труба)

Горячие продукты сгорания имеют свойство двигаться вверх по спиральной траектории, и цилиндр для этого является оптимальной формой. Максимальная тяга образуется именно в таких условиях.

Без такой трубы не могут обойтись современные котлы, работающим по принципу «стоп-старт». В них главным является быстрый прогрев системы до установленной температуры и переход ее в ожидающий режим, в этом и состоит экономия работы котлов.

 В трубе, имеющей углы (прямоугольной или квадратной), создаются завихрения, и снижается активность тяги. Для каминов и печей, работающих на дровах – эта форма является приемлемой и даже дает определенные “преференции“ – помогает замедлить выход тепла и увеличить КПД приборов.

Зона ветрового подпора

Рядом расположенные здания или другие преграды, могут влиять на тягу в системах отопления при определённом направлении ветра. Поэтому, определяя высоту трубы, нужно учитывать зону ветрового подпора.

Обратите внимание! Зона ветрового подпора – это пространство, находящееся ниже проведённой линии под углом 45° от наивысшей точки преграды (соседнее строение, дерево) в сторону дымохода.

Так, например, слева от здания находится дерево, с высотой намного большей, чем само здание. Ветер, дующий справа налево, ударяется о дерево. В итоге образуется зона повышенного давления с завихрениями.

Эта зона препятствует нормальному движению газов в дымоходе или же вовсе появляется обратная тяга. Опрокинутая тяга может погасить пламя. В некоторых случаях тяга может наоборот, усилиться, в итоге топливо начинает быстрее сгорать и КПД котла снижается.

Вычислить высоту трубы относительно конька с учётом зоны ветрового подпора поможет следующая формула:

где Т – высота трубы, В – высота преграды, Р – расстояние от трубы до преграды, число 0,5 – это поправка на расстояние от преграды до трубы.

После подстановки найденных измерений, высота трубы должна получиться выше зоны ветрового подпора.

Например, высота преграды 16 м, а расстояние от центра трубы до преграды 8 м.

Высота трубы будет следующей:

Обратите внимание! Чтобы в дымоходе была отличная тяга, труба должна находиться на полметра выше зоны ветрового подпора.

https://youtube.com/watch?v=h28UFcH96eI%3F

Что такое тяга

Тяга – процесс самостоятельного продвижения разогретого воздуха с газами горения. Она появляется за счёт разницы давлений и температур между улицей и помещением.

На скорость продвижения газов по дымоходу влияют следующие факторы:

• Сечение путей дымохода;
• Высота дымоотвода;
• Сезон года;
• Сила и направление ветра;
• Температура газов;
• Конструкция дымоходной системы.

Кроме этого на силу тяги может повлиять тип сжигаемого топлива, материалы из которого построен дымоход, а также количество поступающего воздуха из помещения. Изменяя любой из этих факторов, можно значительно улучшить систему отопления, увеличив её КПД и уменьшив расходы, или наоборот, ухудшить, тем самым увеличив количество сжигаемого топлива.

Защита дымохода зонтом от осадков

Наибольшее влияние на тягу оказывает высота дымохода и разница температур между улицей и помещением. Плотность теплого воздуха меньше, чем у холодного, поэтому он устремляется вверх по дымоходу. В итоге создаётся необходимая разница давлений в дымоходной трубе, благодаря чему и появляется тяга. Чтобы тяга всегда была интенсивной, дымоход нужно защитить от атмосферных осадков. Для этого на самом верху дымоотводящей трубы устанавливается защитный зонт.

Чтобы определить силу тяги, понадобятся обыкновенные спички. Открыв поддувало, зажжённую спичку подносят к открытой топливной камере. Если пламя заметно тянется внутрь топки, значит, тяга хорошая и можно пользоваться печью или котлом. Если же пламя не шевелится, следовательно, тяги нет. В том случае, если огонь вытягивается в противоположную сторону от топливной камеры – действует обратная тяга.

https://youtube.com/watch?v=GoL5sc8i2KY%3F

В таком случае топить печь ни в коем случае нельзя, так как весь дым пойдёт в помещение, а не в дымоход и на улицу. Чаще всего такая проблема возникает в неправильно построенных дымоходах или сильно загрязнённых.

Для длительной и хорошей работы дымохода, его следует регулярно чистить. Дымоотводную трубу лучше всего располагать только в вертикальном положении и выше зоны ветрового подпора с повышенным давлением. Всё это вместе обеспечит хорошую тягу.

Если дымоход отклоняется, то этот угол не должен быть больше 30°на 1 м. При этом этот наклон должен быть плавным и без сужения дымоотводящего канала. Если дымоотвод строится из красного кирпича, то кладка делается плотной и герметичной.

https://youtube.com/watch?v=XvQc7HbRXo4%3F

Виды дымоходов

Дымоход – этой другой функциональный элемент здания, расположение и высота которого регулируются строительными нормами.

Существуют несколько способов классификации дымоходов.

По расположению выделяются дымоходы:

• стенные (находятся внутри капитальных стен);
• коренные (не связаны со стеной и находятся на расстоянии от нее во внутренних помещениях здания);
• наружные (проходят через фасад здания).

Основным способом классификации является выделение разновидностей дымоходов по материалу изготовления:

• Кирпичные. Отличаются пожаробезопасностью и высокой теплоемкостью, но их обслуживание требует больших затрат времени и сил, а тяга кирпичного дымохода относительно невысока.
• Стальные одноконтурные. Недорогие и легкие в обслуживании, но быстро изнашиваются и требуют обеспечения дополнительной противопожарной безопасности.
• Сэндвичи. Более продвинутая и дорогая версия одноконтурных дымоходов, где между слоями стали располагается прослойка негорючего материала.
• Керамические. Огнестойкие, долговечные, простые в монтаже и обслуживании, но очень дорогие.
• Асбоцементные. Самая дешевая вариация, но ее эксплуатационные показатели находятся на низком уровне: асбоцементные дымоходы быстро забиваются сажей, и прогорают. Чтобы избежать возгорания дома из-за воспламенения сажи, нужно постоянно чистить трубы.
• Полимерные. Недорогие, но недостаточно огнестойкие дымоходы.

Виды дымоходов

Вывод прямоугольных и квадратных труб

Дымоход печей и каминов, выполненных из кирпича, чаще всего квадратной или прямоугольной формы, поэтому для его вывода на кровлю пользуются другими способами. Эту задача для опытного печного мастера, а не домашнего умельца, потому что в процессе используется особая техника кладки. Когда дымоход приближается к крыше, в ней вырезают отверстие соответствующего размера с припуском 2-5 см, через которое печник выводит трубу на крышу. Хотя жаростойкий кирпич прекрасно удерживает тепло внутри трубы, с внутренней стороны проход обкалывают асбестовыми листами для защиты стропил от возгорания.

Схема установки декоративного доборного фартука

Установка декоративного наружного фартука

На кирпичную трубу с помощью металлического профиля крепят мягкую гидроизоляционную ленту на свинцовой или алюминиевой основе, нижний край которой фиксируют на кровле с помощью герметика. После этого неказистую гидроизоляцию закрывают с помощью специального декоративного фартука. Он состоит из четырех доборных деталей и устанавливается под материал кровли, делая проход аккуратным и хорошо защищенным.
