Почему закипает вода в котле или системе отопления

Что такое расширительный бак

Вспомним: если мы пытаемся сжать воду (то есть в нашем случае уместить увеличившееся количество теплоносителя в заданный объём отопительной системы), растёт давление. Чтобы излишек воды, образовавшийся при нагреве, не испортил трубы и приборы, нужно его куда-то слить, как в мерную ёмкость в опыте.

Но сливать воду из системы отопления мы не можем. Значит, излишек нужно временно «отложить» в какой-нибудь «карман», чтобы потом, когда температура воды снизится, а плотность её повысится, он вернулся в систему, и вода заняла тот же объём, что был изначально.

Расширительный бак в системе отопления

В системе отопления таким «карманом», принимающим избыток воды, образующийся при тепловом расширении, служит расширительный бак. Его задача – быть демпфером (компенсатором) давления в системе.

Проблема с циркуляцией

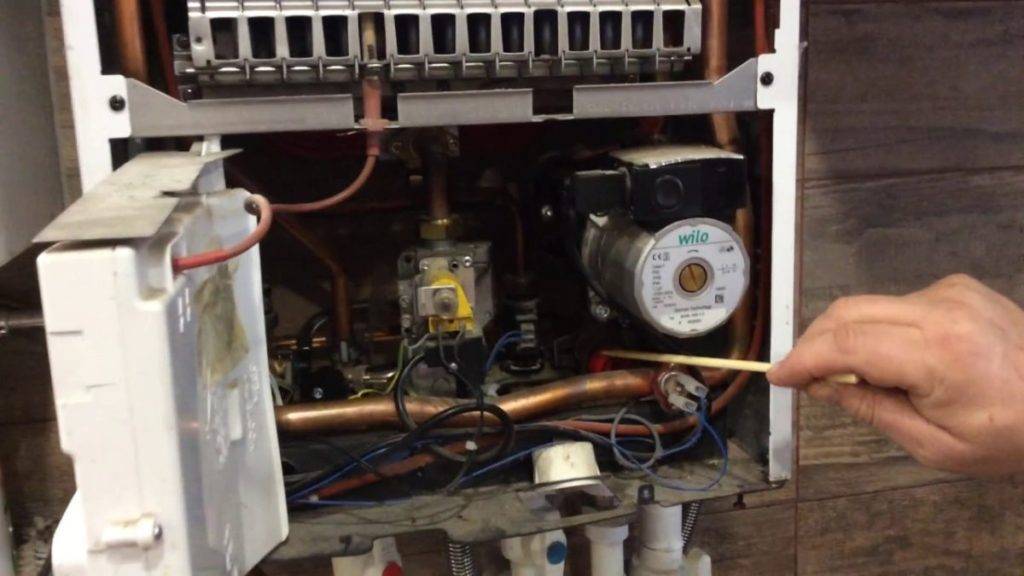

Если у вас есть циркуляционный насос, но система работает нестабильно, то проблема может крыться в нем. Для проверки работоспособности приложите руку к батарее – если ощущаете легкую вибрацию, значит, насос работает нормально, если нет – выполните следующие действия.

Проверьте и зачистите электроконтакты.
Проверьте детали насоса на предмет износа и наличия известковых отложений (если используется обычная водопроводная вода).
Наконец, можно выключить насос, открутить пробку и с предельной осторожностью провернуть вал. На некоторое время это должно помочь

Для удаления отложений можно использовать лимонную кислоту.

Надеемся, теперь вы знаете, почему закипает вода в котле. Чтобы избежать подобных проблем в будущем, советуем посмотреть тематический видеоролик, а более детально о котлах можете узнать тут – http://formulatepla.com.ua/7-kotly-dlitelnogo-goreniya.

Проблемы с отопительным контуром

Насос должен быть подобран согласно требованиям отопительного контура.

Не всегда сбои в режиме работы контура отопления связаны с неисправностью основного нагревательного элемента. Если котел работает, но не греет батареи, причину нужно искать в самой разводке.

Перечень основных неисправностей контура отопления:

засорился фильтр на обратке или игольчатый кран (кран Маевского);
недостаточная мощность циркуляционного насоса;
не соблюдены правила монтажа контура отопления с естественной циркуляцией.

Любая из вышеперечисленных проблем должна решаться до начала отопительного сезона. В противном случае помещение на несколько дней может остаться без тепла, так как ремонт предусматривает полный слив теплоносителя.

Итак, почему котел не греет батареи, если на протяжении предыдущих лет все работало нормально? Причина – грязевая пробка, которая образовала на фильтре контура отопления и собой полностью перекрывает ток теплоносителя. Решается она просто – вода с труб сливается или при помощи байпасов ее циркуляция перекрывается, фильтр прочищается. Чтобы предотвратить повторения подобной ситуации, необходимо произвести полную замену теплоносителя с параллельной промывкой всего контура.

В гравитационной системе наклон труб имеет ключевое значение.

Вторая причина, почему котел работает, а батареи – холодные – это недостаточная мощность циркуляционного насоса. Производительности прибора не хватает для того, чтобы своевременно и эффективно перекачивать весь объем теплоносителя. Либо же в доме система отопления имеет ответвления, которые находятся на существенном расстоянии от насоса. Как результат – циркуляционный насос перегревается, нагревательное оборудование работает с перерасходом энергоносителя, а радиаторы остаются холодными. Решение – заметь перекачивающее теплоноситель устройство на более мощное.

Если в доме двухтрубный контур обогрева с естественной циркуляцией воды, и во время отопительного сезона часто замечают, что котел включен, а батареи – холодные, то причина кроется в несоблюдении уклона магистрали. Согласно нормативной документации, только уклон труб равный 10 мм на каждый погонный метр в системе отопления с естественной циркуляцией обеспечит нормальное перемещение теплоносителя. Как результат – равномерный прогрев батарей во всем доме. Если уклона нет, происходит застой теплоносителя, что отрицательно сказывает на температуре радиаторов. Решить проблему можно, полностью переделав разводку.

Какую жидкость для очистки систем отопления выбрать? Критерии выбора описаны здесь.

Шум не в радиаторе, а в трубах

Когда выше перечисленные методики определения ничего не дали, постараемся более подробно разобраться.

Если шум в трубах отопления, то причины могут носить комплексный характер. Особенно когда трещит, гудит, стучит одновременно то сразу непонятно что не так. Звуки накладываются и что есть что и откуда, надо внимательно разобраться.

Если труба щелкает и бурлит. Скорее всего, где-то образовался засор системы. Диаметр трубы стал уже, давление выше на определенном участке, дальше давление падает и этот перепад начинает заявлять о себе.
Если труба потрескивает. Скорее всего, неисправность в воздушном клапане. Проверьте его и по необходимости замените.
Если труба вибрирует. Скорее всего, была допущена ошибка в установке системы. Труба может вибрировать и ударяться о стену.

Если проблемы внутри трубопровода, то самый простой способ ее решить — это сделать промывку системы. Если проблема снаружи, такого вида, как вибрация, то просто надо установить дополнительные крепежи и поглотители.

Если проблема с насосом или смесителем или другой подобной внешней установки, то надо понять что не так и внести коррективы или заменить прибор.

что это, фото схемы для такого типа, почему быстро закипает вода в расширительном баке

Основное отличие открытых или гравитационных систем (ОС) от закрытых состоит в том, что в ОС теплоноситель сообщается с окружающим воздухом в открытом расширительном баке.

Теплоноситель находится в системе под атмосферным давлением, избыточное давление отсутствует.

Odnoklassniki

Описание системы отопления открытого типа: что это такое

Отопительный контур ОС состоит из котла, расположенного в самой нижней точке здания – подвале или приямке.

От котла отходит вертикальный стояк подачи теплоносителя в верхнюю точку здания (чердак или мансарду), где расположен расширительный бак (РБ).

От РБ по верху здания отходят горизонтальные трубы с небольшим уклоном к вертикальным стоякам, по которым теплоноситель доставляется к радиаторам.

От приборов отопления по низу помещения отходит магистраль обратки также с небольшим уклоном в сторону котла.

Принцип работы

Схематично отопительный контур ОС можно представить в виде длинного вертикального кольца. Одна сторона кольца – с горячей водой (стояк подачи от котла к РБ), другая сторона – с холодной (стояк с обраткой от радиаторов). Плотность горячего теплоносителя меньше, чем холодного – от нагревания вода расширяется.

Следовательно, вес воды и давление водяного столба в холодной части контура будет выше, чем вес воды и давление столба в горячей ветке.

По закону сообщающи

ogon.guru

что делать если котел отопления закипел

Закипание котла

2. В какой-то момент перестают нагреваться и ближние контуры, и все батареи становятся холодными, а котел закипает.

Система отопления кипит. Почему? Вывод

3. Далее нужного результата достигаю по-разному: лихорадочно кручу центральную пробку в насосе, выпуская пар и теплоноситель, включаю и выключаю насос, последний раз это все длилось более 2-х часов, процесс вообще неуправляем. Такое впечатление, что насос работает сам на себя и ничего не качает, делаю все наугад.

4. Потом в какой-то момент вдруг все как бы пробивается, батареи ВСЕ моментально становятся горячими, и температура в котле падает до 60 градусов. Далее так все может оставаться и хорошо работать несколько часов или снова через 2-3 часа могут остыть батареи и подняться температура в котле.

Схема отопления

К сожалению, вы не указали, первый ли это запуск после монтажа, либо система отопления успешно работала ранее. Будем считать, что проектирование и монтаж осуществлены верно, ёмкость компенсационного бачка и сечения трубопроводов выбраны правильно. Схема поэтажной разводки, которую вы прислали, проста и должна обеспечивать удовлетворительную циркуляцию теплоносителя. Кстати, подсоединение радиатора на лестнице до вертикальной магистрали — нерационально, правильным решением было бы осуществить подключение после стояка.

Причин тому, что температура теплоносителя периодически повышается до критической отметки, а радиаторы остаются холодными, может быть несколько:

Чаще всего подобные проблемы создаёт «пробка», воздушная либо грязевая. Воздух особенно активно выделяется в первый месяц после заполнения системы, стравливать его рекомендуется ежедневно. Развоздушиватель (кран Маевского) следует устанавливать на каждом отопительном приборе. Автоматические воздухооотводчики монтируют в верхних точках магистралей отопления, в котельной, на самом котле, на коллекторах (у вас, судя по схеме, их нет). Завоздушивание системы — наиболее частая причина нестабильной работы отопления. Рекомендуем начать проверку с тщательного спуска воздуха, сначала наверху, двигаться вниз. Если воздух приходится спускать часто, а давление в системе падает, где-то нарушена герметичность.

Развоздушиватель следует устанавливать на каждом радиаторе отопления

Препятствовать свободному току теплоносителя может также грязевая «пробка». В первую очередь следует проверить фильтр, если таковой имеется. Также грязь и шлам могут забить и развоздушиватели, особенно игольчатые (краны Маевского).

Подобное устройство совмещает в себе функции автоматического развоздушивателя и грязевого фильтра. Обслуживается легко, позволяет обеспечивать чистоту и нормальный газовый состав теплоносителя

Причины нестабильной работы отопления могут крыться и в вашем циркуляционном насосе. Хотя, чаще он выходит из строя сразу и насовсем. Работает ли насос, можно проверить, приложив к корпусу руку. Должна ощущаться лёгкая вибрация. Для начала рекомендуем проверить и зачистить электрические контакты. Причина может крыться в износе деталей электродвигателя либо в образовании известковых отложений, если в качестве теплоносителя используется неподготовленная водопроводная вода.

Устройство расширительного бачка

Конструктивно данная емкость очень простая. Материалом изготовления выступает полупрозрачный пластик. Также в бачок может быть дополнительно встроен датчик, который сигнализирует водителю о критическом снижении уровня ОЖ.

Сверху бачок закрыт крышкой, в которую установлен клапан для регулировки давления. Если давление в системе растет, тогда происходит срабатывание клапана.

Также на стенке бачка имеется указатель уровня в виде о и «максимум», позволяя контролировать уровень жидкости

Важно понимать, что на холодном моторе уровень не должен опускаться ниже минимального. Также не допускается превышение максимального уровня. Что касается крышки бачка с клапаном, она на холодном ДВС герметично закрывает емкость

Однако когда двигатель выходит на рабочую температуру и происходит нагрев ОЖ, в системе охлаждения и в бачке давление закономерно повышается

Что касается крышки бачка с клапаном, она на холодном ДВС герметично закрывает емкость. Однако когда двигатель выходит на рабочую температуру и происходит нагрев ОЖ, в системе охлаждения и в бачке давление закономерно повышается.

Если рост давления дошел до отметки, в среднем, 120 кПа, происходит открытие клапана. Когда давление снижается до средней отметки около 83.4 кПа, клапан закрывается. Такая работа клапана необходима для того, чтобы избежать разрыва патрубков, повреждений радиатора и т.д.

Параллельно с этим после остывания мотора давление в системе начинает падать, объем ОЖ уменьшается и создается разрежение. При падении давления, в среднем, ниже отметки в 3 кПа, происходит открытие впускного клапана расширительного бачка для забора воздуха. В результате разница давлений нивелируется, а недостающий объем жидкости компенсируется из бачка.

Принцип работы водяного отопления

В малоэтажном строительстве наибольшее распространение получила простая, надежная и экономичная конструкция с одной магистралью. Однотрубная система остается самым популярным способом организации индивидуального теплоснабжения. Она функционирует за счет непрерывной циркуляции жидкого теплоносителя.

Перемещаясь по трубам от источника тепловой энергии (котла) к отопительным элементам и обратно, он отдает свою тепловую энергию и обогревает здание.

Теплоносителем может быть воздух, пар, вода или антифриз, который используют в домах периодического проживания. Наиболее распространены водяные схемы отопления.

Традиционное отопление основано на явлениях и законах физики – тепловом расширении воды, конвекции и гравитации. Нагреваясь от котла, теплоноситель расширяется и создает в трубопроводе давление.

Кроме того, он становится менее плотным и, соответственно, легким. Подталкиваемый снизу более тяжелой и плотной холодной водой он устремляется вверх, поэтому выходящий из котла трубопровод всегда направляют максимально вверх.

Под действием созданного давления, сил конвекции и тяжести вода идет к радиаторам, нагревает их, сама при этом охлаждается.

Таким образом теплоноситель отдает тепловую энергию, обогревая помещение. К котлу вода возвращается уже холодной, и цикл начинается заново.

Систему отопления с естественной циркуляцией называют еще самотечной и гравитационной. Для обеспечения движения жидкости необходимо соблюдать угол уклона горизонтальных веток трубопровода, который должен быть равен 2 – 3 мм на погонный метр.

Объем теплоносителя при нагревании увеличивается, создавая в магистрали гидравлическое давление. Однако, поскольку вода не сжимается, даже небольшое его превышение приведет к разрушению отопительных конструкций.

Поэтому в любой системе обогрева устанавливают компенсирующее устройство – расширительный бак.

Шум, гул, гудение, посторонние звуки

Причин постоянного шума в радиаторах отопления может быть много. Давайте разберем их по порядку:

Неправильный диаметр труб

Иногда трубы отопления разного диаметра и соединяются переходниками. Из-за этого происходит перепад давления и появляются завихрения в воде или теплоносителе. Они приводят к вибрации и посторонним звукам.

Нередко изменение диаметра происходит из-за засоренности труб. На их внутренних стенках могут скапливаться отложения. Это приводит к уменьшению пропускной способности.

Единственный способ решения проблемы – срезать старые трубы и устанавливать новые.

Перепады давления

Из-за скачков давления в системе отопления может возникнуть вибрация. Причиной этого является неравномерная работа циркуляционного насоса.

Если вы живете в многоквартирном доме, можно установить байпас. Он поможет компенсировать перепады давления. Но лучше всего обратиться к коммунальщикам.

Если у вас собственная система отопления – сделайте диагностику и профилактику циркуляционного насоса. А лучше всего – вызовите специалиста. Сделать это можно с помощью сервиса по подбору частных специалистов PROFI.RU.

Скорость потока

Некоторые делают неправильный расчет количества секций радиаторов. Из-за этого в доме или квартире зимой холодно. Чтобы компенсировать этот момент, можно увеличить скорость потока воды или теплоносителя. Но при этом в радиаторах возникнут нежелательные вибрации.

Неправильная укладка труб

Многие прячут трубы отопления в стену, но делают это неправильно. Они просто укладывают их в штробу, после чего цементируют или штукатурят. В результате труба остается жестко закрепленной.

За счет нагрева и охлаждения диаметр трубы меняется. В бетоне появляются трещины, образуются полости. Они работают как резонатор и усиливают звук текущей по системе отопления воды или теплоносителя. Появляется гул или гудение, уловить источник которого сложно.

Единственное решение проблемы – расшивать трубы и укладывать их в мягкую теплоизоляцию (см. фото). Она компенсирует расширение, а также снизит потери тепла.

Теплоизоляция для труб отопления.

Общий износ систем

Причиной появления посторонних звуков может быть износ элементов системы отопления. Источниками шума могут быть неисправные или поломанные:

Фитинги;
Трехходовой клапан;
Регулятор давления теплоносителя;
Радиаторы;
Циркуляционный насос;
Источник тепла (газовый котел. Бойлер и т.д.).

Важно помнить, что по металлическим трубам очень хорошо передается звук. Если у вас шумит газовый котел, то это скажется на громкости работы всей системы

Такой вариант тоже стоит принимать в расчет.

Принцип работы

Схематично отопительный контур ОС можно представить в виде длинного вертикального кольца. Одна сторона кольца – с горячей водой (стояк подачи от котла к РБ), другая сторона – с холодной (стояк с обраткой от радиаторов). Плотность горячего теплоносителя меньше, чем холодного – от нагревания вода расширяется.

Следовательно, вес воды и давление водяного столба в холодной части контура будет выше, чем вес воды и давление столба в горячей ветке.

По закону сообщающихся сосудов жидкость будет стремиться к уравновешиванию давлений – к переходу из холодной ветки в горячую.

Так как контур – это такое замкнутое кольцо, происходит циркуляция или самотёк теплоносителя.

Стояк подачи максимально утепляется по всей высоте.
Котёл находится как можно ниже последнего радиатора.
В контуре имеется ёмкость для выхода избыточного объёма нагретого теплоносителя – расширительный бак (для обеспечения пониженной плотности и низкого давления водяного столба в нагретой ветке).

С естественной циркуляцией

Теплоноситель при естественной циркуляции движется под действием циркуляционного напора Pн (в мм. водного столба):

Pн=H x (pхол – pгор).

Н – перепад высот между котлом и последним радиатором, м;
pхол — плотность воды в холодном стояке обратки, кг/м³;
pгор — плотность воды в горячем стояке подачи, кг/м³.

Во время циркуляции по контуру теплоноситель тратит часть давления на преодоление гидравлического сопротивления труб, радиаторов, запорной арматуры. Поэтому при проектировании ОС выбирают материалы с низким гидравлическим сопротивлением, чтобы они в сумме не превышали расчётный напор Pн(не запирали систему).

Важно! В теплоносителе ОС присутствует воздух, который подмешивается в расширительном бачке. Для удаления воздуха трубы делают с наклоном не менее 3–5 мм на п

м. трубы.

С циркуляцией от насоса

Для увеличения естественного напора в контур ОС включают циркуляционный насос.

Существует два места врезки насоса в существующую ОС:

На трубе обратки перед котлом. Расширительный бачок при этом переподключают к трубе обратки перед насосом (в зоне всасывания).
На верхней подающей трубе сразу после точки подключения расширительного бачка.

Справка! Место врезки насоса оборудуют байпасом с лепестковым обратным клапаном.

Однотрубная

Однотрубная система с естественной циркуляцией делается только с верхней раздачей теплоносителя.

Все радиаторы в стояке однотрубной ОС соединяются последовательно – выход одной батареи подключается ко входу другой.

Малое количество труб.
Простота монтажа.

Несбалансированность системы – верхние батареи горячие, нижние – холодные. Для выравнивания температурного режима нижние радиаторы устанавливают с большим количеством секций.
Невозможность проведения терморегуляции из-за высокого сопротивления регулирующих кранов.

Двухтрубная

Двухтрубная система характеризуется тем, что к каждому радиатору подходят две трубы: одна доставляет горячий теплоноситель от стояка подачи, другая отводит охлаждённую воду в стояк обратки.

Сбалансированность всех батарей по температуре.
Радиатор можно заменить без отключения котла.

Увеличенный расход труб.
Трудоёмкость монтажа.

С верхней подачей

Горячая вода подаётся от котла вверх по вертикальному стояку на чердак или под крышу, откуда разводится по лежакам к вертикальным радиаторным веткам (как однотрубным, так и двухтрубным). Пройдя радиаторы, охлаждённый теплоноситель собирается в обратку и поступает в котёл.

С нижней подачей

При нижней подаче нагретый теплоноситель поступает в радиаторные ветки снизу вверх. Трубопроводы подачи и обратки прокладываются рядом друг с другом на уровне пола.

Внимание! Такая система не загромождает помещение обилием труб, но требует установки кранов Маевского на каждый радиатор для выпуска воздуха

Простота монтажа.
Долговечность.
Для циркуляции не требуется электроэнергия.
Система саморегулирующаяся – скорость теплоносителя зависит от температуры в комнатах.

Подходит не для всех помещений – нужен чердак, где ставится расширительный бак и прокладываются горизонтальные трубы.
Требует как можно более низкого расположения котла – в приямке или подвале.
Медленный нагрев при запуске.
Непрезентабельный внешний вид (железные трубы большого диаметра, чугунные радиаторы).
Малый радиус действия – не более 30 метров от котла.
Невозможность использования антифриза из-за ядовитости испаряемых паров.

Как восстановить работу котла

Если техника перегревается, не затягивайте с ремонтом. Бывают случаи, когда газовый котел взрывается, поэтому устраняйте неполадку, как только ее заметили.

Засор и завоздушенность системы

Если вода застаивается и не циркулирует в контуре, это приводит к закипанию. Вы можете слышать, как жидкость внутри булькает. Отключите прибор, дождитесь остывания теплоносителя. Зачастую фильтры с обеих сторон перекрываются вентилями, поэтому вам не придется сливать всю воду из системы. Закрутите краны, достаньте и промойте фильтры.

Изношенные и не подлежащие чистке фильтры лучше заменить.

Воздушная пробка замедляет движение жидкости либо вовсе ее останавливает. Как с этим бороться:

Откройте краны Маевского — они есть на каждом радиаторе. Предварительно подставьте под них емкости;

Вы услышите, как воздух с шипением будет выходить из контура. Затем может политься вода. Не закрывайте сразу краны. Дождитесь, пока жидкость сольется и стравится весь воздух;
Повторяйте процедуру до тех пор, пока воздушная пробка полностью не ликвидируется.

Отложения накипи

Соли магния и калия откладываются на деталях котла при нагреве свыше 55 градусов. Больше всего накипь оседает в теплообменнике, потому что в нем циркулирует и нагревается жидкость. В результате проходы в трубках сужаются, напор снижается, и в узле закипает вода. Это приводит к перегреву и поломке теплообменника.

В домашних условиях радиатор помещается в металлическую емкость с теплой водой. В змеевик заливается раствор лимонной кислоты. Емкость ставится на плиту, где прогревается в течение получаса.

Чтобы предупредить образование накипи, устанавливайте магнитные фильтры. Их кассеты достаточно менять раз месяц, зато они хорошо смягчают воду.

Неполадки с насосом

При включении котла после длительного простоя нужно проверить насос. Его детали могли залипнуть, а отверстия засориться. Прочистите и замените неисправные детали.

Проблемы с установкой

При установке котла в помещении с повышенной влажностью возрастает риск коррозии. Это приводит к нарушению герметичности системы, утечке теплоносителя и газа. Поэтому прежде чем выбрать место для техники, ознакомьтесь с требованиями к нему.

Будьте внимательны к газовому оборудованию. Раз в год проводите профилактику поломок и технический осмотр.

Принцип работы

Схематично отопительный контур ОС можно представить в виде длинного вертикального кольца. Одна сторона кольца – с горячей водой (стояк подачи от котла к РБ), другая сторона – с холодной (стояк с обраткой от радиаторов). Плотность горячего теплоносителя меньше, чем холодного – от нагревания вода расширяется.

Следовательно, вес воды и давление водяного столба в холодной части контура будет выше, чем вес воды и давление столба в горячей ветке.

По закону сообщающихся сосудов жидкость будет стремиться к уравновешиванию давлений – к переходу из холодной ветки в горячую.

Так как контур – это такое замкнутое кольцо, происходит циркуляция или самотёк теплоносителя.

Стояк подачи максимально утепляется по всей высоте.
Котёл находится как можно ниже последнего радиатора.
В контуре имеется ёмкость для выхода избыточного объёма нагретого теплоносителя – расширительный бак (для обеспечения пониженной плотности и низкого давления водяного столба в нагретой ветке).
