Бойлер: назначение, виды, подключение, советы по выбору

Виды и подключение к водопроводу и электричеству

Есть два основных вида проточных электроводонагревателей: напорные и безнапорные. Напорные называются еще системными и в названии часто имеют слово Sistem. Они подключаются в разрыв водопроводной трубы, как правило, имеют большую мощность и могут обеспечить горячей водой две и более точки водоразбора.

Безнапорные или индивидуальные проточные водонагреватели подключаются как обычная бытовая техника — через гибкий шланг или отводом водопроводной трубы. Снабжают подогретой водой одну точку, имеют относительно небольшие мощности (3-7 кВт) и невысокую стоимость. Существуют они в разных формах:

• в виде отдельного прибора (чаще всего — прямоугольная пластиковая коробка), который закрепляется рядом с мойкой или душем;
• насадки на кран;

• кран с элеткроподогревом воды.

Если вам необходимо переждать несколько недель отключения горячего водоснабжения, можно поставить индивидуальный безнапорный электрический проточный водонагреватель любого вида. Если же снабжение горячей водой требуется постоянное, более рациональной будет установка напорного агрегата.

Подключение напорного водонагревателя к водопроводу

Напорные или системные электроводонагреватели подключаются к существующей системе водоснабжения в разрыв трубы. Они врезаются при помощи тройника, который устанавливается до первого ответвления. На входе холодной и горячей воды ставятся отсечные шаровые краны. Они отключают прибор, если есть централизованное горячее водоснабжение. Еще эти краны нужны для того, чтобы при необходимости устройство можно было снять для ремонта или замены.

Подключение системного электрического проточного водонагревателя к водопроводу

Качество водопроводной воды оставляет желать лучшего и врезать нагреватель лучше после фильтра. Если фильтра на входе в квартиру нет, его желательно установить или сразу после ответвления на квартиру, или уже перед водонагревателем.

В частном доме такой агрегат будет работать при наличии насосной станции или собранной самостоятельно системы с гидроаккумулятором. Врезается он после всех фильтров, с выхода идет разводка на потребителей.

Подключение безнапорного к воде

Безнапорный (индивидуальный) электрический проточный водонагреватель стандартного вида подключается как обычный бытовой прибор. Должен быть отвод от водопровода с краном и резьбой на конце. При помощи гибкого шланга в оплетке устройство соединяется с водопроводом.

Как подключить к водопроводу безнапорный нагреватель

Насадки на кран для нагрева воды — немногочисленная группа. Они в основном накручиваются на резьбу на конце излива (гусака). Для этого сначала откручивается сетка, которая обычно там установлена.

Насадка на кран для нагрева воды Polaris SMART P 5.5

Еще некоторое время тому назад их было довольно много, но отличались они невысокой эффективностью. Сама насадка имеет солидные размеры и на низкий кран ее не прицепишь — мешает. К тому же на рынке появились краны с электроподогревом воды, которые лучше греют воду, имеют возможность регулировки температуры и более удобны в обращении. Они устанавливаются на место обычного крана на мойке или раковине. Единственное чем отличается установка — необходимостью электрического подключения.

 Электрическое подключение

Любой электрический проточный водонагреватель — устройство мощное и требует наличия отдельной линии электропитания. В качестве исключения можно подключить в линию, которая идет на электроплиту — линия по параметрам подходит. Только в этом случае надо следить, чтобы плита и проточный водонагреватель не включались в работу одновременно, иначе автомат сработает по перегрузке.

Подключение проточного электроводонагревателя стандартное — от щитка фаза из ноль заводятся на двухконтактное УЗО (обязательно разрывать и фазу и ноль), затем фаза заводится еще и на автомат и только после этого подается к потребителю.

Подключение проточного водонагревателя к электричеству

Само подключение может выполняться через трехконтактную вилку с розеткой с обязательным подключением заземления. Можно также установить контактную пластину или подключить кабель напрямую на соответствующие входы нагревателя.

Тянут линию электропитания медным проводом (моножила):

• до 7 кВт сечение 3,5 мм;
• от 7 до 12 кВт — 4 мм.

Автомат подбирают по максимальному потребляемому току (есть в технических характеристиках). Берут ближайший больший номинал (если взять меньший будет много лишних срабатываний — каждый раз при переходе на максимальную мощность). УЗО берут на ступень выше по номиналу, ток утечки — 10 мА.

Подробнее о подборе номиналов автоматов защиты тут.

Применение устройства

Водонагреватель удобен в квартире или частном доме, городе или деревне. Горячую воду могут выключить в самый неподходящий момент. А она необходима не только для купания. Без нее сложно помыть посуду, сделать уборку. Особенно плохо без нее в доме, где живут маленькие дети.

Те, кто знает, для чего предназначен водонагреватель, стараются приобрести такой прибор. С его помощью холодная вода нагревается до комфортной температуры. Ей можно пользоваться в любой момент. Нагрев происходит за счет газа или электричества.

Пользоваться водонагревателем просто:

• Прибор включается в розетку, через него пропускается холодная вода.
• Вода нагревается с помощью тэна.
• После открывания крана из него течет уже горячая.

Подключить к водонагревателю можно одну или несколько точек водозабора, то есть, один прибор обеспечивает кухню и ванную.

Принцип работы

Рассмотрим, как работает накопительный водонагреватель электрический. Накопительное водогрейное оборудование электрического типа отличается особым принципом функционирования, основанным на перемещении наиболее горячих водяных слоев вверх, и сдвиге холодной воды, обладающей высокой плотностью, в нижнюю часть резервуара с нагревательными элементами.

Первичное подключение водонагревательного прибора к электрической сети сопровождается включением ТЭНа и подогревом воды до температурного режима, при котором термостатные контакты провоцируют размыкание электрической цепи.

Принцип работы водонагревателя

Процессу инверсии подогретой до заданных показателей воды в подающую магистральную систему препятствует установленное обратное клапанное устройство. Именно благодаря наличию такой арматуры движение водного потока происходит только в одном направлении.

Открывание расходного крана в водоразборной точке вызывает поступление горячей воды к потребителям посредством специального патрубка, что сопровождается снижением показателей давления внутри накопительного резервуара. В результате происходит заполнение водогрейного бака холодной водой из водопроводной системы.

Присутствие на входном патрубке функционального рассекателя не позволяет горячей воде смешиваться с поступающими внутрь водогрейного резервуара холодными водяными потоками. Рассекающее устройство распределяет струю и одновременно снижает скорость её перемещения. Именно по этой причине поток холодной воды равномерно распределяется по самой нижней части водогрейного прибора, что позволяет установленному ТЭНу осуществлять эффективный нагрев.

В штатном режиме снижение температурных показателей воды в резервуаре вызывает замыкание контактов терморегулятора и последующее подключение к электрической сети.

Как выбрать двухконтурный бойлер косвенного нагрева

Главным критерием при покупке оборудования должен стать рабочий объем накопителя. Нужно учитывать, что на каждого человека, который потенциально будет проживать некоторое время в доме, необходимо выделить минимум 20 л воды в день. Таким образом, агрегат для семьи из 4 человек должен вмещать не менее 80 л.

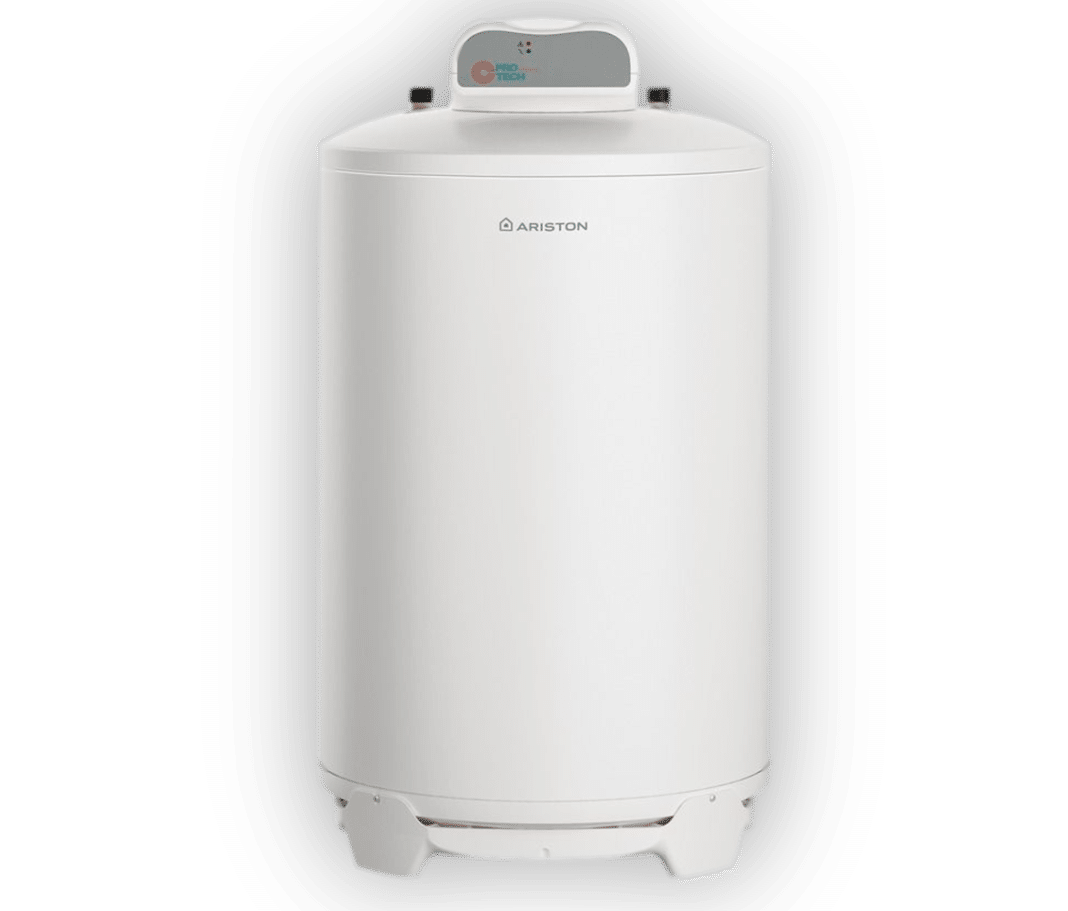

На фото бойлер Ariston BCH 120L PROTECH+MG, который рассчитан на семью из 6 человек

При проектировании системы необходимо учитывать запланированное количество вторичных контуров. В частности, если бойлер будет работать в связке с котлом отопления, здесь понадобится лишь 1 внутренний змеевик. Если водонагреватель будет подпитываться и от солнечных батарей, и от котла, тем самым создавая всесезонную экономию, оборудование должно включать не менее 2-х змеевиков.

Габариты агрегата – еще один важный параметр выбора

Нужно принимать во внимание, что при установке нагревательный прибор нужно будет разместить выше радиаторов и уровня разводки. Поэтому перед тем, как приступить к изучению ассортимента профильных магазинов, необходимо измерить высоту помещения, в котором будет в дальнейшем размещен бойлер

Как устроен бойлер для нагрева воды

Накопительные модели призваны греть воду и поддерживать заданную температуру как можно дольше. Для этого предусмотрен бак с двойными стенками. Между ними находится слой теплоизоляции, чаще всего из полиуретана. Чем он плотнее, тем меньше энергии затрачивается для нагрева.

Остальные составляющие:

• ТЭН. В некоторых моделях марки «Термекс» размещают два нагревателя. Это удобно, поскольку можно экономить электроэнергию, отключая один из них. Если ТЭН сломается, то второй продолжит работу.
• Магниевый анод. Устанавливается для защиты нагревателя от накипи и коррозии. Магний предупреждает окисление железа, поэтому со временем постепенно оседает на дно. Также он притягивает накипь, поэтому ТЭН остается чистым. Рекомендуется выполнять замену анода раз в год. Как только деталь разрушается, начинает ржаветь бак.
• Патрубок для подачи холодной воды.
• Трубка горячей воды располагается так, что забор происходит из верхней части бака.
• Предохранительный клапан. Регулирует давление внутри бака.
• Термометр. Его показания видны на внешней части корпуса. С его помощью можно регулировать температуру.
• Термостат. Служит для измерения нагрева воды. Как только отметка достигает заданных значений, он подает сигнал для отключения нагревателя. Внешняя часть находится снаружи (термореле) и позволяет включать и отключать нагрев.
• Индикатор имеет связь с термостатом. Когда он загорается, это значит, что нагрев включен, тухнет — выключен.
• Защитная крышка закрывает ТЭН от контакта с пользователем.
• Специальные кронштейны позволяют крепить бойлер к стене.

Самые популярные марки: «Аристон» и «Термекс». Конструкции приборов практически не различаются.

Основные ошибки, допускаемые при монтаже бойлера

Если домовладелец решил самостоятельно проводить подключение накопительного водонагревателя, ни при каких обстоятельствах нельзя делать следующих вещей: И самое главное, ни при каких обстоятельствах нельзя пренебрегать техникой безопасности при подключении бойлера – достаточно мощного электроприбора. Если закрались какие-либо сомнения в правильности самостоятельного проведения монтажных работ, целесообразно обратиться за помощью к профессионалам.

Чтобы разобраться, что такое водонагреватели, как подключать такие приборы и в чём выгода их использования, не нужно быть профессиональным электриком или строителем. Все монтажные работы под силу выполнить каждому человеку, который хотя бы немного знаком с устройством водопровода и умеет разбираться в простейших электрических схемах. Главное, внимательность, следование всем правилам техники безопасности и, конечно же, желание, без которого лучше самостоятельно не браться за такую работу.

Топ-5 популярных моделей

Название модели	Объем бака	Цена	Мощность	Тип установки	Особенности
BOSCH Tronic 1000 T ES 050-5 N 0 WIV-B	50 л	125 у. е.	1,5 кВт	вертикальный, настенный	магниевый анод, теплоизоляция – 32 мм
Ariston ABS VLS PW 80V	80 л	270 у. е.	2,5 кВт	вертикальный, настенный	защита от замерзания, теплоизоляция – 32 мм
GORENJE GBF 80	80 л	190 у. е.	2,0 кВт	вертикальный, настенный	магниевый анод, теплоизоляция – 17 мм
THERMEX IF 100 V	100 л	245 у. е.	2,0 кВт	вертикальный, настенный	магниевый анод, теплоизоляция – 17 мм
THERMEX ER 80 V SilverHeat	80 л	100 у. е.	1,5 кВт	вертикальный, настенный	магниевый анод, теплоизоляция – 17 мм

Устройство и установка наливного электрического водонагревателя

Принцип использования такого водонагревателя следующий:

• в емкость наливается вода;
• нагреватель включается в электросеть;
• спустя некоторое время (в зависимости от мощности установленного ТЭНа) можно открывать кран и использовать подогретую воду на свое усмотрение.

Электрическая схема наливного электрического водонагревателя

При необходимости к водогрейке подключается шланг с душевой лейкой.

Устройство газового накопительного бойлера

Нагреватель может работать не только от электричества, но и от газа. Причем такое устройство позволяет сэкономить больше времени. Мощность работы газовых — 4-6 кВт, тогда как электрические выдают только 1,5-3 кВт.

Преимущества:

• Благодаря накопительному баку теплой водой можно пользоваться в нескольких местам: ванная, кухня.
• При желании можно дополнить прибор веткой рециркуляции. Тогда вода не сливается в канализацию, а используется повторно.
• Газ является более доступным топливом.

Есть и минусы:

• Высокая стоимость техники.
• Сложная установка и подключение.
• Установка дымохода.

Строение бака такое же, как у электрического бойлера, а внутренне наполнение:

• Газовая горелка.
• Дымоход.
• Отверстие для забора холодной воды.
• Труба, по которой отбирается горячая вода.

Схема работы идентична электрической технике, разница лишь в способах нагрева. Несмотря на высокую стоимость подключения, газовый прибор оправдывает себя низкой себестоимостью подогрева воды.

Объем бака

Важно правильно подобрать технику в соответствии с расходом вашей семьи. Если объем бака слишком большой, это приводит к неудобству при установке, не в каждом помещении его получится разместить

Чтобы не ошибиться, нужно рассчитать затраты:

• Кухня. Для мойки посуды потребуется 6-18 литров.
• Ванна. Набирая полную ванну, нужно учитывать, что горячая вода смешивается с холодной. Поэтому 60-120 литров.
• Душ — 15-25 литров.
• Раковина — 5-10 литров.

Если исходить из количества человек:

• Один — 50-80 литров.
• Два-три — 80-100 литров.
• Четыре — 150-200 литров.

Востребованные модели водонагревателей двухконтурного исполнения

Вместительная вариация от Аристон BCH 80L PROTECH+MG рассчитана на 80 литров рабочего объема, ее мощность составляет 21,3 кВт, что является средним показателем для данного сегмента. Модификация способна функционировать в связке с настенными котлами этой же марки. Согласно аннотации производителя, агрегат способен обеспечивать бесперебойное снабжение горячей водой семьи из 4 человек, эксплуатационный ресурс превышает 10 лет.

Диаметр корпуса бойлера составляет 56 см, в высоту он достигает 78 см. Вода нагревается в устройстве до 70°С, заявленная мощность ТЭНов – 3 кВт. Здесь площадь змеевика не превышает половины квадратного метра. Расценки на оборудование варьируются в пределах 27-30 тыс. рублей.

Двухконтурный водонагреватель ACV SLEW 240 привлекает качественной теплоизоляцией, благодаря которой температура среды в течение 3 часов уменьшается не более чем на 1°С. Температура воды, отстаивающейся в бойлере в течение суток, понижается максимум на 9°С. Такие впечатляющие показатели оборудование проявляет при остывшем змеевике контура и отключенном нагревательном элементе.

Эксплуатационные возможности оборудования существенно расширяются благодаря присутствию усовершенствований – встроенного термостата, полимерного покрытия корпуса, отвечающего за защиту от коррозии, нижнего расположения штуцеров холодного и горячего потоков. Комплектация обычно включает штатный кронштейн, используемый для настенной фиксации.

Емкость водонагревателя составляет 240 л, при этом выходная температура – максимум 90°С. Стоимость такого оборудования начинается от 105 тыс. рублей.

Удобная модель бюджетного класса GORENJE GBK 120 LN может быть встроена в локальную или центральную отопительную систему. Здесь летним вспомогательным источником энергии может служить солнечный коллектор. 120-литровая емкость обслуживается теплообменником мощностью 20 кВт, стоимость оборудования – до 25 тыс. рублей.

На фото Lamborghini ERA F 32 B 60

Lamborghini ERA F 32 B 60 – это газовая комбинированная модель премиум-класса, объединяющая под одним корпусом функции котла и бойлера, один контур обслуживает отопительную систему, другой – горячее водоснабжение. Оборудование может функционировать и в качестве бойлера, и в виде проточного газового водонагревателя.

В проточной схеме агрегат может ежечасно продуцировать до 800 л горячей воды, в накопительном режиме – 60 л. Мощность оборудования достигает 32 кВт, вода нагревается до 90°С. Прямоугольный корпус имеет габариты 80х85х60 см. В контуре горячего водоснабжения поддерживается давление до 7 атмосфер. Стоимость многофункционального бойлера – 190 тыс. рублей.

Водонагреватели накопительные электрические

Электрические бойлеры накопительного типа состоят из: корпуса с теплоизоляцией, электрического ТЭНа, анода, блока управления, подводящих коммуникаций. Принцип действия прост: заполненный холодной водой бак нагревает воду определенное количество времени до заданной температуры.

Количество затрачиваемой бойлером электроэнергии – 1,5-2 кВт, что не является предельным показателем для бытовой электрической сети. Поэтому данные приборы можно устанавливать в квартире, на даче. Обязательное условие – наличие заземления.

Используемый внутри системы анод предотвращает, замедляет коррозию нагревательного элемента, внутреннего покрытия бака, принимая на себя основное взаимодействие с водой при окислительной реакции. Тем не менее, регулярное техническое обслуживание, правильную эксплуатацию необходимо соблюдать.

Электрические бойлеры могут быть различного объема (10-200 л) и производительной мощности (1,2-2,5 кВт). Оптимальный выбор зависит от условий дальнейшего использования. Загородные дома, дачи лучше оборудовать приборами мощными, со средним или большим объемом бака (если проживают, постоянно пользуются водой сразу несколько человек). Квартиры вполне достаточно оснастить маломощным прибором небольшого объема, так как температура холодной городской воды выше, чем загородной, на ее нагрев потребуется меньше мощности.

Какие бывают виды бойлеров

Существует несколько разновидностей водонагревателей в зависимости от принципа работы и основных энергоносителей: газовые и электрические, накопительные и проточные, комбинированные, косвенного нагрева.

Их распространение в той или иной стране определяется природными ресурсами. Например, в России, имеющей большие запасы газа, до сегодняшнего дня востребованы газовые бойлеры косвенного нагрева. А Германия не только опередила другие страны в электрификации каждого дома, но и первой начала производство электрических бойлеров. В любой стране большим спросом пользуются комбинированные водонагреватели, они позволяют с максимальным эффектом использовать ресурсы.

Проточный

Проточный электрический водонагреватель

Конструктивно проточный водонагреватель представляет собой небольшой короб, внутри которого находится электрический ТЭН. В зависимости от принципа действия (безнапорный или напорный) его устанавливают либо в том месте, где нужна горячая вода (мойка на кухне, душ в ванной), либо врезают непосредственно в стояк водопровода. В нем количество горячей воды не ограничено в отличие от накопительного бойлера. Но температура воды будет зависеть от мощности самого устройства, и от напора (при увеличении напора температура снижается).

Существует вариант проточного водонагревателя, работающий от газа. Это всем известные еще с советских времен газовые колонки.

Косвенного нагрева

Эти водонагреватели тепловую энергию самостоятельно не производят. Их принцип действия построен на использовании тепла из отопительной системы. Преимущество бойлеров косвенного нагрева в отсутствии дополнительных затрат. Работает отопительная система квартиры или дома, и как бы вскользь (словно побочным эффектом) нагревается вода в бойлере. Через его змеевик пропущен теплоноситель из основного контура.

Такой способ подогрева воды считается наиболее экономным.

Комбинированный

Комбинированный бойлер

Эта разновидность бойлеров признана наиболее перспективной. При необходимости можно перейти от одного варианта подогрева к другому, так как комбинированное устройство совмещает в себе два типа нагревательных элементов. Например, нагрев воды может происходить за счет электрического ТЭНа или от используемой энергии газового котла. То есть зимой горячую воду получают путем косвенного нагрева, а летом от электрической энергии.

Накопительный

Бойлер накопительный является наиболее распространенным вариантом для подогрева воды. Его отличие от проточных моделей в заблаговременном нагревании. Существует два вида накопительных бойлеров: электрические и газовые (в одном источником тепла служит ТЭН, во втором – газовая горелка).

Конструктивное исполнение и принцип работы у них практически одинаков. Разница лишь в том, что накопительный газовый бойлер помимо установленной внизу газовой горелки имеет еще патрубок дымохода вверху. Монтаж газовых водонагревателей связан с определенными проблемами. Во-первых, нужен полноценный дымоход в доме. Во-вторых, подключение газоиспользующих установок всегда сопровождается сложностями в оформлении документации.

Устройство газового накопительного бойлера

Поэтому самое большое распространение получили накопительные электрические бойлеры. Их характеристики, преимущества и недостатки, устройство и принцип действия рассмотрены ниже.

Возможность обогрева

Что же такое бойлер? Это водонагревательный прибор с простой, элементарной конструкцией. Резервуар для воды с одним коллектором и одним эмиттером, одним или парой электрических ТЭН-ов и тепловым реле-датчиком. Это классическая модель, бывают и другие вариации, но об этом немного позже.

Отличается от отопительных приборов мощностью, диаметром водоподводящих и отводящих трубок, их расположением на корпусе резервуара. У отопительных котлов вход для нагрева холодного теплоносителя располагается внизу нагревательного бака, а выход – сверху. Конструкция даёт возможность естественной циркуляции жидкости внутри системы.

Обогрев квартиры

Бойлерные водонагреватели создавались только для нагрева воды и потому входные и выходные отверстия расположены внизу конструкции — это главное отличие от котлов. Оно мешает использовать их для отопления. Однако если доработать, бойлер приобретет признаки котла отопления. Делается это с помощью электронасоса. Принудительная циркуляция вместо естественной – простое, но эффективное решение.

Мощность бойлерного оборудования значительно ниже, чем у настоящего котла. Отопить большой дом с разветвленной отопительной системой водонагревателем сложно. Особенно, если дом используется зимой, когда минусовая температура может быть очень низкой. Однако для дачников, которые любят задержаться на своей фазенде до поздней осени, бойлер – отличное решение и не затратное.

Для обогрева 10 м² площади по ГОСТу требуется не менее 1 кВт. Стандартным бойлером с ТЭН-ами в 1,5-2 кВт можно обогреть площадь до 20 м², если этого недостаточно, можно использовать несколько приборов, подключенных к системе параллельно или купить бойлер большей мощности. На рынке водонагревателей можно встретить модели энергоёмкостью до 5 кВт.

Производители, видя спрос на свою продукцию в качестве обогревателей, адаптировали свои изделия для таких задач. В конструкцию внесли изменения, которые касаются объема баков и увеличения мощности ТЭН-ов, вплоть до 10 кВт, что значительно увеличивает качество отопления.

На что обратить внимание при выборе водонагревателя

А на Вашем электрическом накопительном водонагревателе какое управление?

МеханическоеАвтоматическое

В первую очередь необходимо определиться с объемом горячей воды, запас которой потребуется иметь в бойлере для нормального ведения хозяйства. Этот объем будет зависеть от количества проживающих человек.

Для мытья посуды и умывания одному человеку в сутки будет достаточно водонагревателя объемом 10-15 л. При необходимости принимать душа потребуется уже модель в 50-80л. На семью в три человека, регулярно пользующейся горячей ванной, нужен бойлер не менее 10-15 л.

Необходимо учитывать, что фактический объем получаемой горячей воды будет больше емкости водонагревателя. Это связано с возможностью подмешивания холодной воды, позволяющей более рационально тратить запас кипятка в бойлере.

Кроме того, перед покупкой водонагревателя обращают внимание на следующие моменты:

• габаритные размеры. Нагреватель для воды должен вписываться в уже существующий интерьер;
• возможность горизонтальной установки. Эта опция бывает удобна, когда отсутствует место для размещения бойлера классической вертикальной компоновки;
• наличие УЗО. Даже если в распределительном щитке уже имеются УЗО, крайне желательно, чтобы бойлер имел собственное защитное устройство данного типа. Это убережет от поражения электротоком в случае его утечки на корпус прибора;

• электронное или механическое управление. Как правило, механические терморегуляторы показывают более продолжительный ресурс. Вместе с тем, электронное управление подразумевает точную регулировку температуры, улучшенную эргономику. В отдельных моделях может даже присутствовать возможность управления через Wi-Fi или интернет. Последнее актуально при необходимости удаленного контроля за состоянием бойлера (например, при его установке на посещаемой лишь изредка даче);
• наличие в комплекте крепежных элементов. Накопительный водонагреватель даже небольшого объема имеет значительную массу. Поэтому крайне желательно, чтобы в комплекте уже имелись крепежные планки и дюбели, рассчитанные на предполагаемую нагрузку.

Помимо конструктивных особенностей, перед покупкой водонагревателя не будет лишним убедиться в доступности сервисной службы выбранного бренда. Это обеспечит своевременное обслуживание, и при необходимости — быстрый ремонт электробойлера.

Емкости косвенного нагрева

Если сравнивать конструкции разных водонагревателей, то косвенный бойлер — это самый простой и надежный вариант накопительного бака для ГВС. Агрегат не производит тепло самостоятельно, а получает энергию извне, от любого водогрейного котла. Для этого внутри утепленного резервуара установлен теплообменник – змеевик, куда подается горячий теплоноситель.

Строение бойлера повторяет предыдущие конструкции, только без горелок и ТЭНов. Главный теплообменник находится в нижней зоне бочки, вторичный – в верхней. Соответствующим образом расположены все патрубки, от коррозии бак защищен магниевым анодом. Как функционирует «косвенник»:

1. От котла в змеевик поступает теплоноситель, нагретый до 80—90 градусов (минимум – 60 °С). Циркуляцию через теплообменник обеспечивает насос котлового контура.
2. Вода в резервуаре прогревается до 60—70 °С. Скорость набора температуры зависит от мощности теплогенератора и начальной температуры холодной воды.
3. Водоразбор идет из верхней зоны бака, подача из магистрали – в нижнюю.
4. Увеличение объема воды при нагреве воспринимает расширительный бачок, установленный на «холодной» стороне и выдерживающий давление 7 Бар. Его полезный объем рассчитывается как 1/5 от вместительности резервуара, минимум — 1/10.
5. Рядом с бачком обязательно ставится воздухоотводчик, предохранительный и обратный клапан.
6. В корпусе предусмотрена гильза под температурный датчик терморегулятора. Последний управляет трехходовым клапаном, переключающим потоки теплоносителя между ветками отопления и ГВС.

Водопроводные патрубки резервуара условно не показаны

Типовая схема обвязки

Косвенные бойлеры производятся в горизонтальном и вертикальном исполнении, емкость – от 75 до 1000 литров. Бывают комбинированные модели с дополнительным источником нагрева – ТЭНом, поддерживающим температуру в случае остановки теплогенератора либо прогорания дров в топке ТТ-котла. Как правильно обвязать косвенный нагреватель с настенным отопителем, показано выше на схеме.

Насос теплообменного контура включается по команде контактного термостата, установленного в греющей емкости

Далеко не все дровяные и газовые котлы оснащены «мозгами» — электроникой, управляющей нагревом и работой циркуляционного насоса.

Как сэкономить электроэнергию?

Можно немного сэкономить электроэнергию, которую потребляет бойлер в процессе работы. Для этого рекомендуется:

1. Выставлять температуру нагрева не на максимум (75-85 градусов), а на 55-60. Когда в бак поступает холодная вода и соединяется с той жидкостью, которая там уже находится, понадобится меньше энергии, чтобы разогреть смешанную массу. К тому же температурный режим 55-60 градусов поможет существенно уменьшить процесс образования накипи на нагревателе.
2. Надо выбрать правильное местоположение бойлера, чтобы трубопровод от него до мойки или душа не был слишком длинным. За счет этого тепло от горячей воды будет рассеиваться меньше.
3. Периодически необходимо производить профилактическую чистку нагревательного элемента от накипи. За счет этой процедуры эффективность его работы повышается – затраты электроэнергии на выработку тепла будут меньше.

Накипь на нагревателе

Газовый бойлер

Основная конструкция мало чем отличается от электрического. Единственное кардинальное различие, это вид топлива, и система нагрева. Нагрев производится при помощи газовой горелки, расположенной в нижней части устройства. Продукт горения, пройдя сквозь специальную систему «лопаток» установленных в сквозной трубе проходящей по центру ёмкости, нагревает стенки трубы, а та, в свою очередь, жидкость. Далее сгоревший газ выходит в вытяжную трубу. Если в электрическом бойлере регулировка температуры происходит при помощи электронных датчиков, то здесь, автоматикой подачи газа. В некоторых моделях, автоматикой управляет, электрическая система.
