Барбекю с коптильней своими руками чертежи

Металлическая печь для казана

Самую простую металлическую печь под казан своими руками можно сделать из бочки или трубы диаметром 250–300 мм и толщиной стенки не менее 3 мм также потребуется листовой метал той же толщины и полоса шириной 20 мм.

Металлическим листом необходимо закрыть один торец трубы методом крепления на сварку. Дно топливника готово. В самой трубе нужно вырезать проем под дверцу и сделать конусообразные прорези для выхода дымовых газов сверху. Дальше берется полоса или уголок для формирования ручек, ножек и дверцы. Все элементы привариваются.

Такие конструкции можно модернизировать колосниками, зольниками или добавлением дымохода. Также совсем небольшую печку можно сделать из автомобильных дисков, у них, как правило, очень толстый метал, который долго не прогорает. Для этого нужно сварить два диска вместе, у одного из них нужно заранее вырезать дно. Дальше приделываются ручки, ножки и дверца. Печь готова.

Существует очень много вариантов, как сделать печь для казана своими руками, главное определиться с тем, какого вида конструкция будет более подходящей. Если хочется долговечную массивную печь с барбекю и казаном для комфортного времяпровождения на своем участке нужно запастись временем и силами, а если достаточно обычного металлического устройства, то сделать его можно из подручных средств потратив не более пары часов.

Как сделать угловой комплекс барбекю с мангалом, казаном и коптильней из кирпича своими руками

Чтобы конструкция получилась красивой и надежной, следует поэтапно положить угловой кирпичный барбекю. Порядок проведения работ:

1. Обустройство фундамента.
2. Возведение топки.
3. Установка дверок зольника и топливника.
4. Кладка по схеме-порядовке.
5. Возведение жаровни.
6. Обустройство дымоотвода.
7. Облицовка цоколя и декоративные работы.

Чтобы подогнать фигурные элементы кирпича, наносят разметку и аккуратно отрезают болгаркой.

Фундамент

Кирпичное сооружение имеет большой вес, поэтому под него обустраивают основание. По схеме на участок наносят разметку, прибавляя с каждой стороны по 20 см. Роют траншею глубиной 50 см.

Обустраивают песчано-гравийную подушку. Укладывают сетку для арматуры. Заливают бетоном. Раствор готовят из цемента и песка в соотношении 1:3. Бетон окрепнет за три недели.

Раствор для кладки

При возведении угловой печи барбекю применяют два вида растворов: цементно-песчаный и глиняно-песчаный. Для кладки облицовочного кирпича нужен бетон, который готовят из цемента, песка и гашеной извести в пропорции 1:3:1. Для кладки огнеупорного кирпича подойдет раствор из глины и песка, который готовят в соотношении 3:1.

Топка

Топливник углового мангала из кирпича в закрытых беседках обустраивают на гидроизоляционный слой между фундаментом и кирпичом. По схеме возводят колонны-перегородки между топливником, дровником и другими элементами рабочей зоны.

Оставшийся раствор из щелей размазывают по швам. Излишки убирают. Топку возводят до необходимой высоты. И приступают к установке дверок.

Одновременно с топкой возводят стенки соседних камер: дровник, шкаф и т. д. Чтобы отделить отсек дровника, укладывают лист оцинкованного металла и укрепляют его по периметру кирпичной кладкой.

Установка дверок

Чтобы дверки держались прочно и надежно, в места крепления протягивают стальной прут сечением 3 мм. Проволоку вдевают в отверстия и оставляют усы примерно на 30-50 см.

Проволоку изгибают и укладывают на кирпичи между кладками. Так дверки будут прочно держаться в кладочных швах между рядами.

Особенности кирпичной кладки

Чтобы печь, мангал и коптильня приносили только радость, возводить конструкцию следует по схеме-порядовке угловой барбекю из кирпича. Кладочные чертежи помогают возвести надежную конструкцию. Соблюдение всех рекомендаций обеспечит правильную работу печи, хорошую тягу и прекрасно приготовленную пищу.

Всю мангальную зону возводят либо по функциональным элементам, либо общей кладкой по рядам. Предварительно укладывают 2-3 ряда, а затем измеряют высоту зольника и устанавливают колосниковую решетку. Обустраивают топку.

В зоне барбекю кирпич предварительно замачивают. Т. к. он пористый, он очень активно впитывает влагу, чтобы сэкономить раствор, основной расходный материал применяют мокрым.

Строительство угловых печей, мангалов и барбекю возводят по правилам:

• жаровню и топку возводят только из огнеупорного кирпича;
• для этих элементов печи применяют жаростойкую смесь или глиняно-песчаный раствор;
• конструкцию возводят из облицовочного керамического кирпича;
• между огнеупорным и декоративным материалом наносят кладочный шов толщиной 8-13мм или прокладывают асбестовую плиту, тщательно заделывая края раствором;
• в угловой мангал помещают топку специальной формы.

Жаровня

Жаровню для мангала устанавливают на лист металла или металлический уголок, поверх которого выкладывают поперек кирпичи и укрепляют ряд кладкой. На печь под казан устанавливают варочную чугунную плиту.

После обустройства жаровни приступают к возведению дымоотвода. Чтобы организовать дымоходный канал, кирпичи поочередно сдвигают в последующих рядах.

Цоколь

Декорирование нижнего яруса рабочей поверхности может быть произведено дополнительно, если конструкцию возводили не из облицовочного кирпича. Фасады и торцы оформляют под дикий камень или имитируют фактуру дерева из арт-бетона.

Цементный раствор для декорирования готовят в пропорции часть цемента и две части песка, для пластичности добавляют 1 ч. л. жидкого мыла.

Выкладываем коптильную камеру

Когда дымоход готов, можно приступать к возведению коптильного отдела. Здесь можно проявить фантазию, выстроив круглую, квадратную или прямоугольную камеру. На помощь придут чертежи, фото, видео и пошаговые инструкции, широко представленные в интернете. Самое главное — не спешить, а качественно выкладывать кирпич. Для домашней коптильни вполне достаточной будет камера размером 1 х 1 м и в высоту 1,5 м.

Кладку желательно выполнять на раствор из глины, укладывая кирпич на ребро. Глина – природный материал, и при воздействии высоких температур не выделяет вредных веществ.

Строительство коптильной камеры

В верхнюю часть камеры забуривают металлические штыри, на которые будет монтироваться решетка или прутья с крючками для продуктов. В нижней части нужно предусмотреть крепления для мешковины, которая используется как фильтр для дыма. Посредине – крепления для съемного жироулавливающего поддона.

Сверху камера накрывается специальной крышкой, регулирующей плотность дыма. Если конструкцией коптильни предусмотрен монтаж крыши, не стоит забывать о вентилируемых открывающихся отверстиях. Когда каркас коптильной камеры готов, можно устанавливать двери и монтировать приспособления для раскладки продуктов.

Выбор кирпича и материалов отделки

Для сооружения мангала с коптильней понадобятся два вида кирпичей: шамотные — огнеупорные, для обустройства внутренней части и полнотелые для остальной части сооружения

Чтобы не ошибиться с выбором материала для камеры сгорания, обращайте внимание на следующие характеристики:

• острота и ровность краев указывает на высокой качество огнеупорного кирпича;
• сильный удар по шамотному кирпичу приведет к расколу на цельные куски, но не к крошению;
• плотность — маркировка М-500 (наиболее прочный) и М-100, 150, 200, 250, качество определяется постукиванием молотка, металлический звук обозначает высокую плотность;
• маркировка кирпича, указывающая на его назначение — ШБ-8 или ША-8;
• огнеупорный кирпич выпускают в 2 стандартных размерах — 230х123х65 мм и 230х113х65 мм.

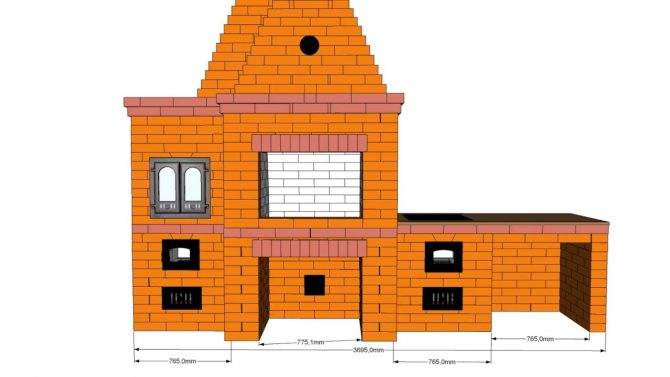

Проектирование мангала-коптильни

Прежде чем приступать к составлению чертежа, определитесь с необходимым набором функций — сколько видов блюд собираетесь готовить, какое количество гостей планируете принимать. Кирпич позволяет реализовать наиболее полный спектр задач, поэтому лучше сделать основательную конструкцию «три в одном»: мангал, коптильня и отдельный очаг для казана.

В такой печи готовят любые блюда — от традиционного шашлыка до супов и плова. Даже если сейчас вы планируете только коптить мясо или рыбу, рано или поздно дополнительные функции мангала пригодятся, и уже не придется достраивать конструкцию. Вы сэкономите время, место и материалы.

Также определитесь, какие вспомогательные компоненты сооружения станут для вас полезными.

Кирпичный мангал легко дополнить:дровяником;разделочным столом;мойкой;полками для посуды и другой кухонной утвари.Таким образом, жаровня состоит из следующих элементов:Мангал — емкость для углей с креплениями для шампуров и решетки гриля.Очаг и отсек для копчения.Топка с варочной поверхностью. Конфорки плиты делаются съемными и такого размера, чтобы в отверстии помещался казан на 2/3 его глубины.Дымоход (один для всех составляющих жаровни).Вспомогательные компоненты.После определения необходимых элементов и общего дизайна мангала-коптильни строится подробный чертеж с указанием расположения и размеров частей конструкции. Исходя из проекта рассчитывается количество материала, примерная масса сооружения и параметры фундамента.

Возвести мангал с коптильней сложнее, чем металлическую печь, но конечный результат оправдает затраченные усилия и средства. Правильно сложенная конструкция не только прослужит долго и украсит загородный участок, но и обеспечит более высокие вкусовые качества приготавливаемых блюд. Надежная кирпичная коптильня гарантирует равномерный прогрев мяса, безопасность продукта и полноценную пропитку дымом.

Простой мангал из кирпича

Любое сооружение из кирпича требует фундамента. И даже такой небольшой мангал, как представлен ниже, очень нежелательно ставить прямо на почву. Фундамент заливать придется. Сделать его можно ленточным или плитным. Плита надежнее: зимой ее не поведет и кладка не развалится.

Этот простой мангал из кирпича своими руками сможет сложить даже новичок

Размеры фундамента под мангал из кирпича на 10-15 см больше его габаритов. Сначала снимается растительный слой, при необходимости  котлован углубляется на 10-15 см. Дно его выравнивается и трамбуется. Насыпается слой щебня 10 см и снова трамбуется. Желательно использовать при этом виброплиту: ручной трамбовкой вы достаточно грунт не уплотните. Высота ленты — 20-30 см, толщина плитного фундамента — 10 см.

В зависимости от выбранного типа фундамента сооружается соответствующая опалубка. Для большей прочности делают армирование прутком 10-12 мм диаметра. Для ленты — по периметру укладывают две нитки, для плиты делают «клетку»: укладывают прутки вдоль и поперек с шагом 20 см. Заливается все бетоном марки не ниже М200.

Если температура во время строительства держится в районе +20°C, примерно через неделю можно продолжать работы: бетон набрал более половины прочности. На него укладывают два ряда гидроизоляции (рубероид, толь, современные рулонные гидроизоляции), промазывают битумной мастикой или другим жидким гидроизоляционным раствором. После этого можно начинать кладку.

Размеры и материалы

Это небольшой мангал из кирпича своими руками сложить можно даже не имея никакого опыта. Он представляет собой сооружение в виде буквы «П». Есть две части: собственно жаровня и рядом столик. Конструкция несложная и легко модифицируется. Можно добавить еще одну секцию рядом, сделать шире или уже, глубже или мельче. Можно сделать два выступа под решетки — это если готовиться будет большое количество шашлыков.

В базовом варианте размеры такие:

• ширина 180 см;
• глубина 90 см;
• высота мангала 100 см.

Для кладки этого садового мангала можно брать полнотелый керамический кирпич, можно использовать и шамотный ША-8. Для данной ниже порядовки использовано 202 кирпича.

Для нижней части  — до 5-го ряда — раствор используют цементно-песчаный 1:3 или с добавлением к нему одной части извести. Далее, там где уже будет идти нагрев, используется глиняно-песчаный раствор. Его пропорции подбирают исходя из качеств глины (жирная, нормальная, тощая). По густоте — он не должен быть слишком жидким, но и не слишком густым. Примерно, как хорошая густая сметана.

Порядовка и порядок работ

Этот дачный мангал складывается из кирпичей, уложенных «на постель». Два выступающих ряда (кирпичи уложены поперек) служат опорой для листа жаровни и сетки мангала. Тут можно класть и на ложок (ставить на узкую часть), тогда лист поднимется чуть выше. В нижней части можно складывать дрова или использовать для других хозяйственных нужд.

Ряды кладутся в перевязку — со смещением, для этого нужны половинки кирпичей. Их можно нарезать болгаркой. Первые шесть рядов формируют жаровню и стол справа. Начиная с 7-го ряда кладка идет только в той части, где будет располагаться сам мангал.

Толщина шва 5-8 мм. Она должна быть одинаковой.

Порядовка небольшого дачного мангала из кирпича

Чтобы не нарушить геометрию при строительстве, можно натянуть шнуры и по ним ровнять все ряды. Но каждый кирпич и каждый ряд контролируете уровнем на горизонтальность. Постоянно нужно проверять вертикальность стенок и углов. Для этого используют строительный отвес (шнур с грузком на конце). Можно вертикальность проверять и уровнем, но он имеет погрешность, тем более, если это не профессиональный, а любительский инструмент. Так что при такой проверке есть солидная вероятность получить жаровню с косыми, заваленными стенками.

Порядовка этого кирпичного мангала проста, и дополнительных пояснений не требует. Могут возникнуть вопросы по поводу сушки. Если погода сухая, оставляйте мангал сушиться на три-четыре дня. Потом можно понемногу разводить огонь. Пару дней топите в щадящем режиме, используя тонкие дрова и понемногу. Потом можно зажарить первую партию шашлыков.

Один из вариантов простого мангала из кирпича. От базового вариант отличается тем, что есть два ряда выступающих кирпичей. Еще одно отличие — столик имеет меньшие размеры

Если предвидятся дожди, а над мангалом нет навеса, накройте его клеенкой. Примерно через неделю можно начинать медленную просушку: огонь разводите небольшой и ненадолго. Сушка будет идти тоже 2-3 дня. Затем мангал из кирпича, сложенный своими руками можно испытывать.

Возможно, вам будет интересно почитать «Как сделать мангал из металла своими руками»

Моделирование мангала

Процесс моделирования позволяет наглядно оформить будущее изделие, изобразить конструкцию по деталям, разобраться, как будут соединяться элементы.

При правильно собранном макете получается мини-версия мангала. Сделать ее удобно из пенопласта и других легких материалов.

В зависимости от модели стандартная конструкция может быть дополнена (на выбор):

• каминной кассетой;
• столешницей с мойкой;
• встроенной дровяной печью;
• духовкой (русская печь);
• рабочей поверхностью, которую можно поднимать (откидной столик);
• тандырницей;
• казаном, плитой.

Порядовка печного комплекса

Каждый из перечисленных модулей делается встроенным или по желанию заказчика устанавливается отдельно.

Разновидности кирпичных мангалов с коптильней

Построить мангал с коптильней из кирпича своими руками можно в разных вариантах. Среди дачников распространены следующие модели:

• с водяным затвором — для изготовления дополнительно понадобятся листы из нержавейки;
• наподобие каминов — стандартный набор материалов (кирпичи, песок, цемент) + пристраивается крыша;
• из кирпичей, уложенных на раствор песка, цемента, извести.

Размеры выбираются индивидуально, в зависимости от количества и объема приготовляемой на даче пищи. Оптимальными считаются устройства метровой длины, с шириной 0,5 м, глубиной на четверть метра.

В качестве аксессуаров покупаются оригинальные решетки, металлические затворы, достраивается место для хранения посуды, столешница. Можно сделать освещение для приготовления еды в вечернее время.

Стоит ли строить кирпичный мангал с коптильней своими руками?

Благодаря материалу изготовления мангала-коптильни, такое устройство приобретает ряд преимуществ:

• долговечность;
• надежность;
• эстетичность;
• удобство процесса готовки.

Но есть и минусы:

• для сооружения необходим опыт в стройке из кирпича;
• невозможность переместить готовое изделие, из-за чего нужно тщательно продумывать размещение.

Для выбора подходящего проекта любители барбекю ориентируются на стоимость исходных материалов, умение с ними работать. Также нужно учитывать и функционал.

Сложные проекты формата “мангал-казан-коптильня” стоит использовать, если все функции будут востребованы. Часто решающим фактором становятся внешние характеристики устройства. Независимо от варианта постройки мангала-коптильни из кирпича, удобство и высокое качество приготовления в нем обеспечены.

Возможные трудности

При возведении коптильни неопытным строителем нередко возникают следующие трудности и ошибки:

• непрочность креплений подвесных крюков и решёток;
• неровность кладки;
• рассыпание раствора после застывания.

Избежать непрочности крепления подвесных частей поможет большее утопления их в кладке — не менее 10 см.

Важно! Чтобы избежать неровности кладки, каждые два ряда кирпичей к верхнему слою прикладывают строительный уровень, при необходимости внося коррективы. Избежать неровности также помогает параллельная кладка всех элементов сооружения уровень за уровнем, даже если на начальных этапах данные элементы не соединены между собой

Избежать неровности также помогает параллельная кладка всех элементов сооружения уровень за уровнем, даже если на начальных этапах данные элементы не соединены между собой.

Причины рассыпания засохшего раствора:

• использование сухого кирпича;
• использование неверных пропорций;
• некачественный цемент в растворе.

Полив кирпича водой за сутки до начала кладки позволит ему не впитывать жидкость из раствора и обеспечит равномерное высыхание.

Кирпич, кладочный раствор, прочие материалы

При строительстве барбекю понадобится два вида кирпича: шамотный и обычный. Шамотный нужен для кладки топки и дымохода.

Топка из шамотного кирпича

Из обычного кирпича выкладывают корпус печи. И это обстоятельство надо учитывать при расчете количества кирпича.

Ближе всего к обычному керамическому блоку марка шамотного кирпича ШБ-8 (250х124х65 мм), и эти «лишние» 4 мм ширины постели компенсируют за счет разной толщины кладочного шва. В остальных случаях размеры отличаются довольно существенно.

Помимо кирпича нужен еще кладочный печной раствор. Его можно изготовить самому, но состав зависит от жирности глины, которая в свою очередь определяется процентным содержанием песка. Объемное соотношение глина/песок в растворе выглядит так:

• тощая глина (до 30% песка) — 1:1;
• средняя глина (до 15% песка) — 1:1.5;
• жирная глина (до 4% песка) — 1:2.5.

Перед изготовлением кладочного раствора глину замачивают на сутки, затем добавляют мелкий сеяный песок и тщательно перемешивают до однородного состояния. Консистенцию раствора делают такой, чтобы он «сползал» с мастерка при его наклоне приблизительно на 45°.

Для тех частей корпуса печи, которые не подвергаются нагреванию, используют обычный кладочный раствор на основе песка и портландцемента.

К основным строительным материалам относится также металлический уголок 32х32х4 мм. С его помощью формируют своды топки и поленицы, а также рабочую поверхность стола (если ее изготавливают из кирпича).

Остальные печные приборы, кроме обязательной решетки для барбекю, закупают по мере необходимости. Это могут быть: дверки поддувала и печи, колосники, варочная поверхность плиты, заслонка для регулировки тяги (шибер). А так как металл и керамический кирпич имеют разные коэффициенты теплового расширения, то для закладки всех печных аксессуаров нужен еще асбестовый шнур. Им заполняют зазор в 3-5 мм, который оставляют между металлом и керамикой на этапе монтажа.

Оптимальное место зоны барбекю

Очень хорошо, когда при проектировании участка сразу же планируют зону барбекю. Меж тем никогда не поздно организовать такое место отдыха, которое не только станет любимым уголком, но и прекрасно впишется в ландшафтный дизайн частного двора. Проект зоны барбекю составляется индивидуально под возможности участка и его хозяина.

Выбирая на своем участке место зоны барбекю, следует исходить из элементарных правил противопожарной безопасности. Чтобы несколько угольков не стали причиной пожара, место установки печи нужно подбирать осознанно. Комплекс барбекю следует возводить подальше от:

• жилого дома;
• гаража;
• хозяйственных построек;
• мест, где хранятся ГСМ;
• детской площадки.

Необходимо обратить внимание на присутствие деревьев, особенно нависающих ветвей и крон, вблизи обустраиваемого места отдыха. Кроме угрозы пожара, такое соседство чревато также вероятностью гибели растений от воздействия высокой температуры. Не следует для возведения жаровни выбирать место зоны мангала возле объектов, которые могут быстро воспламениться от малейшей искорки

Не следует для возведения жаровни выбирать место зоны мангала возле объектов, которые могут быстро воспламениться от малейшей искорки

Важно также предусмотреть направление ветра, который постоянно наблюдается в местных широтах. При этом от дуновений ветра и разнесения искр нужно оградить не только свой двор, но и прилегающие к нему соседские участки. Вокруг печи-барбекю следует вымостить камнем или плиткой небольшую площадку, за счет чего сохранится эстетичность ландшафтного дизайна участка

Некоторые владельцы дачных участков отделяют место для мангала из кирпича и террасу (или беседку), где имеется обеденный стол, — дорожкой из того же материала

Вокруг печи-барбекю следует вымостить камнем или плиткой небольшую площадку, за счет чего сохранится эстетичность ландшафтного дизайна участка. Некоторые владельцы дачных участков отделяют место для мангала из кирпича и террасу (или беседку), где имеется обеденный стол, — дорожкой из того же материала.

Ну а как делать стационарный мангал или беседку с печью-барбекю и мангалом мы рассматривали в предыдущих статьях.

На этапе планирования строительства печного комплекса следует предусмотреть оборудование конструкции крышей. Даже небольшой навес будет способствовать сохранению целостности постройки и продлению ее срока службы. К тому же с тентом никакие погодные условия, будь то палящее солнце или проливной дождь, не будут вмешиваться в процесс искусного приготовления пищи.

Чтобы создать в зоне барбекю на даче оптимальные условия для приготовления вкусных и ароматных блюд, нужно позаботиться о поставке воды. Например, можно оборудовать отдельную ветку водопровода или соорудить временную магистраль, по которой вода будет поставляться только в летнее время.

Важно позаботиться также о снабжении комплекса электроэнергией. Это нужно не только для освещения зоны в темное время суток, но и для возможности подключения различных бытовых приборов, которые часто используются в процессе приготовления разнообразных блюд. В то же время насколько важным является обустройство садового освещения и розеток с подключенной к ним электроэнергией, может решить только сам хозяин

Конечно, при очень активном использовании зоны барбекю без таких удобств явно не обойтись

В то же время насколько важным является обустройство садового освещения и розеток с подключенной к ним электроэнергией, может решить только сам хозяин. Конечно, при очень активном использовании зоны барбекю без таких удобств явно не обойтись.

Этапы и инструкция по изготовлению

Схема и размеры

Принимаем за основу использование стальной трубы сечением 250 мм и высотой печи 450 мм.

По этим размерам сделайте чертеж и можно начинать изготавливать печь для казана из трубы своими руками.

Схема и размеры печки под казан из трубы

Материалы и их количество

Потребуется приготовить:

Материал, толщина в мм.	Размеры в мм.
Водопроводная труба, сечением 250	Отрезаем болгаркой отрезок 450
Отрезок листа, толщиной 4	255/255
Уголок с полкой 40	4 шт по 400
Петельки для дверцы	2 шт
Для изготовления ручек	Полоса стали 50/4 длиной 250 мм – 2 шт

Для изготовления ручки на дверцу подготовьте пруток толщиной 6-8 мм длиной 200 мм.

Инструменты

Чтобы сделать печь под казан из трубы понадобится подготовить оборудование и слесарные инструменты:

• сварочный аппарат;
• электроды АНО-21 или МР-3;
• болгарка с зачистным и отрезным кругом;
• электродрель с набором сверел по металлу;
• набор слесарных инструментов;
• рулетка и разметочный карандаш;
• верстак с тисками или небольшие настольные тисочки;

Приготовив все составляющие, можно начинать делать печь для казана из металла своими руками.

Изготовление печки

Все работы разделены на несколько этапов:

Отрезав необходимую по длине заготовку из трубы, кромки выравниваются болгаркой с зачистным камнем. Затем напильником зачищаются заусеницы, особенно верхней части конструкции.

Важно! Если казан не погружается на необходимую глубину, можно вверху вырезать небольшие сегменты и разогнуть верх трубы. При этом добиваемся погружения посуды до необходимой отметки.

На ровную поверхность выкладывается лист металла для донышка, сверху устанавливается труба и распределяется по центру основания

Теперь труба прихватывается в 4 местах через 900. Проверяется правильность установки трубы на основу. Стык проваривается в один проход

На ровную поверхность выкладывается лист металла для донышка, сверху устанавливается труба и распределяется по центру основания. Теперь труба прихватывается в 4 местах через 900. Проверяется правильность установки трубы на основу. Стык проваривается в один проход.

Затем оббивается шлак и проверяется качество шва. Здесь не нужна полная герметичность шва, но лучше подварить места с прожогами и дырками. Заготовку необходимо остудить.

Разметив от низа по кругу на расстоянии 100 мм от дна места крепления ножек из уголка, они устанавливаются через 900, одна полка зарезается для лучшей стыковки с трубой и ножка прихватывается под углом к трубе 250-300.

Нижние полочки уголка подрезаются так, чтобы ножка касалась поверхности пола плоскостью. Внизу, для устойчивости печи, подвариваются небольшие отрезки листовой стали. Эти пятаки обвариваются только с внутренней стороны.

• От низа размечается отверстие дверки для закладки дров. Ее можно сделать разной формы. Самый простой вариант – прямоугольник из листа стали. Но лучше использовать вырезанную из трубы деталь. Размер проема – 150/200 мм. Дверку навешивают на небольшие петельки. Из прутка делается простой шпингалет для ее фиксации в закрытом положении и приваривается к дверке.
• Из полосы необходимо сделать ручки для переноски печи. Для этого разметив с каждой стороны заготовки 50 мм, зажимаем их в тисках и загибаем с помощью молотка. Необходимо выдержать приблизительный угол загиба 900.

Затем разметив на боках трубы места крепления, их прихватывают. Убедившись в правильном расположении ручек, приваривают к основанию.

• Болгаркой и напильником зачищаются все места сварки, заусеницы на деталях. Все выступающие участки листа по донышку сначала срезаются, потом шов обрабатывается болгаркой с зачистным камнем.
• При желании печь можно покрасить жаропрочной краской. Для этого необходимо предварительно обезжирить все поверхности растворителем.
• Печка для казана из трубы своими руками готова.

Изготовление дымохода

На тыльной стороне можно врезать отрезок трубы для дымохода. В этом случае дым будет уходить по трубе и не щипать глаза повару. В печи вырезается отверстие по диаметру трубы с помощью электросварки на высоте 150 мм от верха печи.

Дымоход

Затем из трубы делается отвод под 900. Заведя его в отверстие, делается 3 прихватки, приваривается правильное положение отвода и он проваривается в 1 проход. Затем на него одевается труба длиной 1,5-2 м, вверху которой устанавливается защитный козырек. Теперь газы отводятся сразу вверх.

Мнение эксперта
Павел Круглов
Печник с 25-летним стажем

Увеличить тягу можно простым способом. Внизу печи просверлить ряд отверстий диаметром 8-10 мм для вентиляции печи. Но лучше сделать дополнительный паз с ящиком. Он будет служить как зольный ящик и поддувало. В этом случае облегчают обслуживание печи и препятствуют выпадению угольков из отверстий.

Готовая конструкция печки под казан из трубы

Выбор проекта печи мангала, порядовка

При выборе проекта учитывается количество свободного места на участке, функции, которые будет выполнять готовая постройка и материальные возможности.

Фото 2. Проект печи мангала с коптильней из кирпича, выполненный в специальной компьютерной программе.

Основные элементы, присутствующие в каждой коптильне с барбекю:

• топка;
• решетка для барбекю, мангала;
• коптильная камера;
• дымоходная труба.

Топок может быть несколько, каждая располагается под коптильным шкафом или решеткой для барбекю. Дымоходные трубы от коптильной камеры и барбекю соединяются вверху в общую трубу.

Типичные варианты конструкции коптилен с барбекю:

1. барбекю с верхней коптильней;
2. угловая коптильня;
3. коптильня по типу «русская печь»;
4. коптильня с открытой решеткой барбекю.

Первый вариант, в котором коптильная камера располагается прямо над решеткой для барбекю, занимает мало места (1—1,5 кв. м) и подходит для постройки на небольших участках.

Во втором варианте основной очаг с барбекю располагается по центру, а по бокам находятся две дополнительные топки с плитой и коптильным шкафом над ними. Боковые топки расположены под прямым углом друг к другу, так они делают конструкцию удобной для установки в углу дачного дома или веранды.

Фото 3. Пошаговая схема порядовки кирпичной печи барбекю с коптильней. Включает 33 ряда.

Коптильня по типу русской печи имеет угловой центральный дымоход, несколько топок и основной дымоход. Помимо коптильной камеры и места для барбекю, оборудована духовым шкафом, плитой и местом для сушки дров. Такой проект выбирают при наличии достаточного пространства и готовности нести расходы на строительные материалы.

Вертикальная коптильня с пристроенным сбоку открытым очагом для барбекю, без дымохода, годится только для установки на улице. Открытая решетка для барбекю позволяет повару подходить к прибору с любой стороны.

Строительство своими руками печи-барбекю из кирпича

Приступая к строительству печи барбекю из кирпича своими руками, надо как следует подготовиться. Понадобятся не только материалы и инструмент, но и точное знание технологии, чертежи, в соответствии с которыми будут выполняться работы. Предлагаем разобраться, как самостоятельно возвести подобную постройку на своём участке.

Самостоятельно построить барбекю при желании сможет каждый

Какие материалы и инструменты нужны для работы: ориентировочный перечень

Выбирая материалы для строительства, надо знать, какой кирпич использовать для барбекю. Потребуется красный и шамотный. Последний предназначен для кладки топки.

Также потребуется:

• печное литьё. Перечень, размеры и количество определяются на этапе разработки чертежа;
• глина;
• бетон для устройства фундамента или основные компоненты для его приготовления;
• арматура для повышения прочностных характеристик фундамента;
• лист металла;
• доски для опалубки;
• гидроизоляционный материал;
• кельма;
• уровень строительный;
• пила для мокрой резки кирпича;
• болгарка с подходящими кругами;
• молоток с резиновым бойком;
• шаблон для полукруглой арки.

Перечень инструментов является ориентировочным

Как своими руками подготовить чертёж для барбекюшницы из кирпича: полезные советы

Приступая к разработке своими руками чертежа барбекюшницы из кирпича, продумайте следующие моменты:

• площадь и прочностные характеристики основания будущего строения. Фундамент должен быть рассчитан на будущую эксплуатационную нагрузку;
• конструктивные особенности и высоту будущей печи;
• конструктивные особенности жаровни, вертелов и решётки;
• наличие навеса или беседки. При их наличии можно будет не зависеть от погодных условий;
• наличие дополнительных элементов. Кроме барбекю, можно предусмотреть коптильню или мойку. Они должны обязательно присутствовать на чертеже;
• систему защиты от ветра;
• место для хранения угля;
• конструктивные особенности системы дымоудаления.

Закладка фундамента

От качества основания зависит срок эксплуатации барбекю из кирпича в беседке. Работы начинают с подготовки котлована. Для этого снимают плодородный слой и вынимают грунт на глубину 20-25 см.

Далее работы могут выполняться в следующей последовательности.

Иллюстрация	Описание действия
	На выровненное дно котлована насыпается и утрамбовывается пятнадцатисантиметровый слой щебня средней фракции. Заливаем небольшой слой бетона. Выполняем армирование основания. Для этого вбиваем пруты через равное расстояние, а также укладываем их вдоль и поперёк, связывая в точке пересечения.
	Заливаем бетон до уровня котлована, закрываем сверху металлическим листом и оставляет на три дня. Лист следует укладывать на кирпичи, чтобы исключить его контакт с залитым раствором.
	Выставляем опалубку и продолжаем заливать основание.

Если вы хотите изучить последовательность самостоятельно, смотрите это видео.

Watch this video on YouTube

Приготовление глиняного раствора

Для кладки печи выбирается тёмно-красная глина. Её замачивают на сутки до начала приготовления раствора и через день тщательно перемешивают. К размоченной глине добавляют песок в соотношении 1:2. Для повышения пластичности в состав вводится клей для печей и каминов (около 3% от объёма). Состав тщательно перемешивается. Можно приступать к кладке.

Глиняный раствор требует правильного приготовления

Пошаговая кладка барбекю из кирпича

Цена кладки барбекю из кирпича зависит от многих факторов. Выполняя работы, можно значительно снизить стоимость строительных работ. Если вы решили обойтись без помощи специалистов, предлагаем посмотреть видео, описывающее пошаговую кладку барбекю из кирпича.

Watch this video on YouTube

Watch this video on YouTube

Схема кладки барбекю

Выбор схемы порядовки зависит от конструктивных особенностей конкретной печи, наличия или отсутствия тех или иных элементов. Сомневаясь в своих силах, стоит выбрать самый простой вариант. Казан и гриль несколько усложнят порядок выполнения работ, но при желании всегда можно справиться.

Обустройство топки и печной трубы

Для топки и трубы используется жаростойкий кирпич. Формирование трубы обычно начинается с 18 ряда. В каждом из них для сужения отверстия убирается четверть кирпича. Делается это до 28 ряда. Дымоход стоит оснастить задвижкой.

Думаем, следующее видео с инструкцией вам будет интересно.

Watch this video on YouTube

Внешняя отделка печи-барбекю

Приступая к внешнему оформлению, следует согласовать отделку со стилем дома и других строений, находящих на участке. Единый декор должен быть у всех элементов комплекса.

Для внешней отделки используется специальный облицовочный кирпич
