Инструкция по изготовлению радиатора
Чтобы собственноручно сделать регистр отопления, рекомендуется изначально провести необходимые расчёты (методика выше по тексту). И дело здесь не в экономии ресурсов, а в том, чтобы сделать батареи, реально полезные во всех отношениях.
Переживать зимний период с открытыми форточками – этот вариант подходит для «моржей». Все остальные, кто не входит в группу закалённых людей, рискуют получить серьёзную простуду. А мощные батареи отопления – это также плохо, как и слишком слабые.
Итак, расчёт сделан, можно приступить к выбору материала.
Экономичным и вполне подходящим выбором для самодельной конструкции можно считать стальные трубы и выпускаемые для стальных труб фитинги к ним:
- отводы (подходящие к диаметру труб);
- уголки (арматуру);
- лист стальной (толщина равна толщине стенки трубы);
- патрубки (трубы малого диаметра).
Могут потребоваться и вентили, которые зачастую непосредственно на регистрах не ставятся. Пригодились бы навыки в производстве и знание технологии газосварки, если ими обладает будущий исполнитель.
Подготовка и сварка труб
Согласно расчётным параметрам длины, трубы будущего радиатора нарезаются по размеру. Для резки удобный инструмент – дисковая пила. Затем из металлического листа вырезают заглушки на торцы труб. Круглой формы заглушки удобно резать кислородным резаком.
Прежде всего, на поверхности металлического листа мелом размечают круги нужного диаметра и затем аккуратно режут. Часть нарезанных блинов (количество рассчитывают) делают с отверстиями под патрубки ввода и вывода теплоносителя.
Также сразу рекомендуется вырезать отверстия (одно или два, в зависимости от проекта сборки) в стенке каждой трубы, с отступом от торцевой кромки на 100 – 150 мм. Эти отверстия предназначены для проходного соединения труб в процессе сборки батареи.
После резки отверстий рекомендуется очистить внутреннюю область каждой трубы от шлака и окалины. Далее по торцам труб ставят блины и качественно обваривают по кругу. На первой и последней трубе завариваются по одному блину с отверстием.
Сборка батареи отопления
Готовые трубы необходимо объединить в батарею. Для этого определяются с конфигурацией радиатора (если решено изготовить решётчатую конструкцию). Исходя из принятого выбора конфигурации, готовят перемычки – проходные и глухие.
Материалом для перемычек обычно служат трубы малого диаметра. Например, d = 25 мм или d = 32 мм. Также подготавливают трубки для патрубков подачи/обратки (длина 150 – 200 мм, диаметр 25 – 32 мм).
Подготовленные для регистра отопления трубы (2 – 3 – 4) раскладывают на ровной поверхности, выравнивают по торцевым кромкам. Первая (верхняя) и последняя (нижняя) выкладываются торцевыми кромками с отверстиями, согласно выбранной схеме подключения: односторонняя (вход и выход на одно стороне) или двухсторонняя (вход и выход по разные стороны).
Останется только аккуратно заварить проходные и глухие перемычки между трубами, входной и выходной патрубок, после чего регистр отопления готов к установке в систему. Перед работой начинающему мастеру потребуется изучить правила электросварки, детально описанные в посвященной этому вопросу статье.
Особенности конструкции «змейка»
Змеевиковый регистр собирается немного иначе. Здесь вместо вертикальных перемычек используются металлические отводы, с помощью которых соединяются торцевые части отдельных труб.
Для сборки регистра змейкой необходимо:
- Выложить трубы на ровной поверхности.
- Сварить из парных отводов 45º дуговые отводы.
- Соединить дуговыми отводами парные трубы регистра с каждой стороны.
- Начальный и концевой торец первой и последней трубы закрыть заглушками с патрубками.
Регистры отопления змеевиком получаются крупногабаритными за счёт ограничения возможности регулировки межтрубного расстояния. В этом плане «змейки» превосходят в параметрах решётчатые конструкции. Однако с точки зрения эффективности хода теплоносителя, «змейка» выглядит более предпочтительным вариантом.
Внутри таких регистров практически не образуются воздушные пробки, что характерно для изделий вида «решётка» К тому же, благодаря дуговым отводам большого диаметра, змеевиковые конструкции обладают меньшим гидравлическим сопротивлением. Тем не менее, делают подобные регистры своими руками достаточно редко.
Отличие профильных регистров
Интересной конструкцией по сравнению с описанными выше является регистр, сделанный из профильной трубы. Более компактные, но не менее эффективные батареи собирают практически по той же технологии.
Варианты расположения
В зависимости от размещения отопительных регистров они делятся на две категории:
- Переносные (с нагревательным элементом)
- Стационарные
Переносные или мобильный устройства не требует привязки к конкретному месту и, как правило, работают от электрической сети 220 В. Внутри располагаются тэны мощностью от 1.6 до 6 кВт, которые нагревают теплоноситель. Подобные устройства используются в гаражах, на стройплощадках, дачах и т. д.
Стационарные регистры располагаются в конкретном месте, словно отопительные радиаторы, и требуют подключения к котлу. Последний будет разогревать теплоноситель и заставлять циркулировать его по отопительному прибору.
Самодельный регистр отопления
Регистр отопления — это достаточно простая конструкция из нескольких трубопроводов, идущих горизонтально или вертикально. Между собой они соединяются перемычками. Изготавливаются регистры из гладких стальных труб, которые могут быть круглыми, прямоугольными и квадратными. Иногда они комбинируются между собой, но обычно для одного регистра выбираются трубы одной формы.
Трубы для отопительных регистров могут быть не только из углеродистой стали. Используются также оцинкованная, нержавеющая стать, алюминий, латунь и медь. Однако трубы из таких металлов стоят дороже, кроме того, их куда сложнее собирать и обрабатывать своими руками.
Самые простые регистры, которые можно сделать самостоятельно из профильной стальной трубы — секционные, причём секций может быть всего две, а также змеевиковые, в виде буквы S.
В секционных регистрах отрезки профильных труб с заглушками на торцах располагаются параллельно друг другу. Между собой они соединяются трубками меньшего сечения, что обеспечивает заполнение регистра теплоносителем с двух сторон.
Важно! Чем ближе к краю профильной трубы устанавливаются переходные перемычки, тем более высокой будет теплоотдача секционной конструкции. В основном для создания отопительных регистров своими руками используются профильные трубы диаметром от 80 до 150 миллиметров
Для начала нужно вычислить, сколько вообще секций и какого размера змеевик вам нужен для отопления конкретной комнаты. Приведём вам схему, которую профессиональные проектировщики могут назвать упрощённой, но она вполне устроит домашних умельцев
В основном для создания отопительных регистров своими руками используются профильные трубы диаметром от 80 до 150 миллиметров. Для начала нужно вычислить, сколько вообще секций и какого размера змеевик вам нужен для отопления конкретной комнаты. Приведём вам схему, которую профессиональные проектировщики могут назвать упрощённой, но она вполне устроит домашних умельцев.
Для начала вычисляем объём комнаты, помните формулу из школьного курса: V=L*W*H, перемножаем длину, ширину и высоту помещения.
Теперь нам нужно узнать, сколько тепла в Вт нам нужно для этой комнаты:
Qп.т=V*k*(Tвн–Tнар)
В этой формуле V у нас объём помещения, k — коэффициент теплопередачи стен, Tвн — температура внутри здания, а Tнар — температура на улице.
Рассчитываем, сколько тепла будет выделять один регистр:
Qр=q*L*(1–n)
Здесь q обозначает тепловой поток от каждой трубы, идущей вертикально или горизонтально. Это значение примерно составляет 20–30 Вт/м. Под L понимаем длину труб регистра в метрах, а под n — коэффициент неучтённых тепловых потоков. Для металлических труб этот показатель составляет 0,1.
Теперь просто вычислить количество регистров: N=Qп.т/Qр.
Важно! Расстояние между трубами регистра оказывает влияние на его теплоотдачу. К высоте профильной трубы прибавьте 50 миллиметров, чтобы получить оптимальное расстояние между рядами конструкции
Помимо самих труб для регистра, вам потребуются патрубки, стальной лист для заглушек, арматура (уголки), а также отводы, которые должны подходить к диаметру выбранной трубы. Не забудьте о кране Маевского!
Для нарезки кусков трубы нужного размера советуем использовать дисковую пилу. Не забудьте, что вам нужно будет вырезать в секциях отверстия для соединительных перемычек, заранее отметьте, где они будут располагаться.
Между собой все металлические детали соединяются с помощью сварочного аппарата, для придания регистру более эстетического вида его нужно покрасить специальной краской для радиаторов.
Признаем, что чаще всего самодельные отопительные регистры используются для обогрева гаражей, домашних мастерских, теплиц и других хозяйственных помещений. Такие конструкции позволяют сэкономить, но для жилых помещений всё же чаще используются заводские радиаторы. опубликовано
Если у вас возникли вопросы по этой теме, задайте их специалистам и читателям нашего проекта здесь.
Правила расположения батареи и схемы подключения
Помимо характеристик очень важно подключение радиаторов отопления, одним из факторов, влияющих на эффективность отопительной системы, является выбор правильного места для расположения изделия. Правда, в большинстве случаев оно предопределено заранее – новая батарея, скорее всего, будет стоять на месте старой чугунной, которая была еще с момента постройки здания
Но все же приведем несколько рекомендаций по грамотному размещению радиатора.
Как установить радиатор своими руками
Во-первых, желательно располагать батарею под окном. Дело в том, что оно является «мостиком», через который холод с улицы попадает в квартиру или коттедж. Наличие радиатора под окном образует своеобразную «тепловую завесу», мешающую описанному выше процессу. При этом батарея должна быть размещена строго посередине окна, и, желательно, занимать до 70-80% его ширины. Что такое конвектор давления и как его установить, Вы можете посмотреть на нашей странице.
Во-вторых, от пола до радиатора должно быть не меньше 80-120 мм. Если будет меньше, то убирать под батареей будет неудобно, там скопится огромное количество пыли и мусора. А если радиатор расположится выше – под ним будет собираться некоторое количество холодного воздуха, который требует прогрева и вследствие этого ухудшает работу отопительной системы. Кроме того, негативно влияет на эффективность батареи слишком малое расстояние до подоконника.
В-третьих, между задней частью радиатора и стенкой допускается расстояние от 2,5-3 см. Если оно меньше – нарушаются процессы конвекции и движения потоков теплого воздуха, и, как следствие, батарея работает менее эффективно и тратит часть тепла зря.
Все изложенные выше принципы размещения батареи отопления представлены на схеме выше
Таблица. Стандартные схемы подключения батарей отопления.
Как правильно сварить регистр отопления
Сборка отдельных элементов конструкции воедино осуществляется посредством сваривания металла. Это можно сделать любым удобным для вас способом. Как правильно сварить регистр отопления? На самом деле все зависит от того, какой у вас сварочный аппарат:
- электродуговой (ручной, полуавтомат);
- газовый.
Самое широкое распространение имеют электродуговые ручные сварочные аппараты, так как они самые дешевые и простые. Таким аппаратом можно как соединять металлические детали, так и резать их. На больших деталях нужно прорезать отверстия для патрубков. Делать это надо возле края, отступив один диаметр патрубка. На средней секции будет четыре отверстия, на первой и крайней – по два.
Отверстия для соединительных патрубков
После этого на ровной горизонтальной поверхности выкладываем все элементы в одну конструкцию и делаем прихватки у основания патрубков. Нужно делать либо две прихватки по экватору патрубка, либо три равномерно по всей окружности, как в значке мерседеса. Если расположение прихваток будет неправильным, то деталь во время сваривания может повести. Убедившись в правильности геометрии регистра, можно переходит к свариванию.
Во время работы в плавильной ванночке нужно поддерживать высокую температуру, и распределять расплавившийся металл. Электрод постоянно должен двигаться по определённой траектории. Как сварить регистр отопления, самые простые траектории движения электрода:
- влево — вправо (ёлочка);
- вперед — назад (с наплывом).
Важнейший момент – это формирование корня шва на прихватке и выход из прихватки. Процесс выполняется с отрывом, так как сварщику нужно менять положение электрода. Хотя при должной сноровке можно варить и без отрыва. После того как шов остынет нужно молотком сбить шлам. Итак, осталось только заварить торцы заглушками, которые нужно предварительно вырезать из металла такой же толщины.
В итоге у нас получилась заготовка, в которой в дальнейшем будут вырезаны отверстия для подачи и обратки, а также воздухоотводчика. Воздухоотводчик, тот же кран Маевского, выводит воздушные карманы, которые уменьшают КПД теплообменника. Также можете более подробно прочитать про воздух в системе обогрева. Подключение регистров к системе отопления – это последний этап, после которого можно проводить гидравлическую проверку и вводить оборудование в эксплуатацию.
Помимо этого данная заготовка может быть использована для изготовления регистра с электрическим тэном. В нижнем торце вырезается отверстие для тэна, а в верхней части устанавливается расширительный бак открытого типа.
Изготовление регистров для отопления своими руками
Изготовление регистра отопления
Одним из преимуществ применения регистров в отопительных системах является возможность их самостоятельного изготовления. Для этого чаще всего применяют стальные трубы круглого сечения. Несмотря на то что показатель теплоотдачи регистра отопления в этом случае не будет идеальным – процесс изготовления не потребует особых навыков.
Для самостоятельного производства этого отопительного элемента потребуется труба диаметром от 40 до 70 мм. Большее значение сечения приведет к значительным потерям тепла при циркуляции теплоносителя. Сделать своими руками регистр отопления можно по следующей схеме проведения работ:
- Расчет оптимальных параметров отопительного прибора – диаметра трубы, общей протяженности секции.
- Составление чертежа для вычисления оптимального количества материала.
- Выполнение работ по изготовлению отопительного регистра своими руками.
- Проверка конструкции на герметичность.
Стальные заглушки на трубы
Для выполнения поставленной задачи потребуется стальная труба, предназначенная для формирования основных регистров и магистраль меньшего диаметра. С ее помощью регистры будут соединены друг с другом и системой отопления. Также понадобятся специальные торцевые заглушки на трубы.
На первом этапе необходимо с помощью болгарки обрезать трубы до нужной длины. Использовать сварочный аппарат для этого не рекомендуется, так как на торцах отопительного регистра из круглой трубы сформируется наплав. Затем изготавливаются отверстия для подключения патрубков. Сварочным аппаратом привариваются патрубки и монтируются торцевые заглушки. Для обеспечения безопасности работы самодельного регистра отопления необходимо установить воздухоотводчик и спускной клапан. Они монтируются в верхней части конструкции, но на противоположной стороне относительно точки подключения к отоплению.
Регистр отопления с ТЭНом
В некоторых случаях выполняется модернизация традиционной схемы стального или биметаллического отопительного регистра. Она заключается в установке электрического нагревательного ТЭНа.
Так можно сделать автономный источник тепла, который не будет зависеть от работы водяного отопления. В случае аварии или проведения технических работ самодельный отопительный регистр будет генерировать тепло с помощью ТЭНа. Но для этого следует при монтаже установить запорную арматуру, чтобы теплоноситель циркулировал только внутри отопительного прибора.
Потери тепла через трубы
В городской квартире все просто: и стояки, и подводка к отопительным приборам, и сами приборы находятся в обогреваемом помещении. Какой смысл переживать из-за того, сколько тепла рассеивает стояк, если оно служит той же цели — отоплению?
Однако уже в подъездах многоквартирных домов, в подвалах и в части складских помещений ситуация в корне иная. Обогреть нужно одно помещение, а подвести к нему теплоноситель через другое. Отсюда — попытки минимизировать теплоотдачу труб, по которым горячая вода поступает в батареи.
Теплоизоляция
Самый очевидный способ того, как может быть уменьшена теплоотдача трубы стальной — теплоизоляция этой трубы. Еще двадцать лет назад способов для этого было два: рекомендованный нормативной документацией (утепление стекловатой с обмоткой негорючей тканью; еще раньше внешнюю изоляцию вообще выполняли твердой с использованием гипсового или цементного раствора) и реалистичный: трубы просто заматывались тряпьем.
Сейчас появилась масса вполне адекватных способов ограничить потери тепла: тут и пенопластовые накладки на трубы, и разрезные оболочки из вспененного полиэтилена, и минеральная вата.
При строительстве новых домов эти материалы активно применяются; однако в жилищно-коммунальной системе ограниченность, вежливо говоря, бюджета приводит к тому, что трубы в подвалах по-прежнему просто заматывают сса… гм, рваными тряпками.
Добро пожаловать в двадцать первый век
Расчет отопительных регистров
Работа регистра отопления
Существует несколько методик вычисления параметров регистров отопления. Они отличаются точностью вычислений и трудоемкостью. Но для организации теплоснабжения с помощью стальных или алюминиевых регистров отопления рекомендуется прибегнуть к услугам профессионалов. Альтернативный вариант – воспользоваться специальным программным обеспечением.
Однако в некоторых случаях необходимо правильно рассчитать регистр отопления самостоятельно. Для этого можно воспользоваться упрощенной схемой. Предварительно необходимо знать следующие параметры:
- Общая площадь отапливаемого помещения;
- Коэффициент теплоотдачи материала изготовления регистра;
- Диаметр труб, используемых для изготовления.
Для труб круглого сечения вычисление удельной мощности регистра отопления можно сделать по данным таблицы. Эти значения даются для 1 м.п. трубы регистра.
| Диаметр, трубы, м | 25 | 32 | 40 | 57 | 76 | 89 | 110 |
| Площадь помещения, м² | 0,5 | 0,56 | 0,69 | 0,94 | 1,19 | 1,37 | 1,66 |
Однако такой способ подбора регистра отопления имеет ряд существенных недостатков. Данные даются для помещений, где высота потолков не превышает 3 м.п., не учитывается тепловой режим работы системы и температура воздуха в комнате.
Для более точных вычислений рекомендуется воспользоваться формулой:
Q=P*D*L*K*Δt
Где Q – удельная тепловая мощность, Вт, P – число π – 3,14, D – диаметр трубы, м., L – длина одной секции, м, К – коэффициент теплопроводности. Для металла этот показатель равен 11,63 Вт/м²*С, Δt – разница температур между теплоносителем и воздухом в помещении.
Зная эти параметры, можно самостоятельно рассчитать мощность регистра отопления. Предположим, что длина одной секции равна 2 м., а диаметр трубы – 76 мм. Δt составляет 60°С (80-20). В таком случае мощность одной секции регистра отопления из стальной гладкой трубы будет равна:
Q=3,14*0,076*2*11,63*60=333 Вт
Для расчета каждой последующей секции прибора полученный результат нужно умножать на понижающий коэффициент 0,9.
Материал изготовления
В зависимости от материала изготовления регистры отопления бывают следующих типов:
- Стальные
- Алюминиевые
- Чугунные
Стальные регистры наиболее распространенные. Они подключаются к отопительной системе резьбовыми соединениями или при помощи сварки. Изделия характеризуются высоким коэффициентом теплоотдачи и приемлемой стоимостью.
Небольшой удельный вес алюминиевых регистров, устойчивость к коррозии, отсутствие швов и высокие показатели теплоотдачи обусловил востребованность подобных изделий среди покупателей. Они изготавливаются методом монолитного литья. Существенным недостатком считается высокая стоимость.
Чугунные радиаторы соединяются с отопительной системой посредством монолитного фланцевого соединения. Приемлемая стоимость и простой монтаж – основные преимущества изделий. Однако они менее инертны аналогов, следовательно, дольше разогреваются.
Расчет регистров для помещения
Выбирая модель регистра отопления, следует направить внимание на трубный диаметр. Диаметры, как упоминалось выше, бываю от 32 до 150мм
Большой диаметр труб – это, как следствие, большой объем всей системы отопления. Для нагрева такой системы требуется очень много времени и сложнее регулировать температуру, но для работы котла они предпочтительней.
Остановить выбор лучше на трубах с диаметром 32мм, а если предполагается личное изготовление регистра, специалисты рекомендуют выбрать диаметр трубы не более 80мм.
Для создания теплоснабжения из стальных отопительных регистров оптимальным решением будет прибегнуть к услугам мастеров. Другой вариант – это специальные программы для расчета.
Но при самостоятельном расчете можно использовать следующую методику.
Изначально нужно знать такие параметры:
- общая площадь комнаты;
- коэффициент отдачи тепла материала регистра;
- диаметр используемых труб.
Таблица. Теплоотдача одного погонного метра трубы из стали разного диаметра — для расчета регистра отопления при высоте 2 метра.
Диаметр трубы, мм | 32 | 40 | 57 | 76 | 89 | 108 | 114 | 133 | 159 |
| Площадь обогрева помещения, м2. | 0,56 | 0,69 | 0,95 | 1,27 | 1,48 | 1,80 | 1,90 | 2,22 | 2,65 |
Можно воспользоваться формулой расчета регистров из гладких стальных труб.
Q = 3.14 x D x L x K (Tr – To), где
Q – количество тепла, которое выделяет труба, Вт;
D – диаметр трубы, м;
L – длина трубы, м;
K – коэффициент передачи тепла (11,63 Вт/м2хС);
Tr – температура внутри помещения;
To – температура теплоносителя в системе;
t – разница температур.
Имея эти значения, можно самому рассчитать количество тепла регистра отопления.
Пример: длина 1-й секции 2 м., а диаметр трубы – 76 мм.
t будет ровна 60С (80-20).
Таким образом, мощность одной секции регистра отопления из стальной гладкой трубы будет равна:
Q=3,14х0,076х2х11,63х60=333 Вт.
Чтобы рассчитать каждую последующую секцию необходимо полученный результат умножать на понижающий коэффициент 0,9.
Для расчета требуемого метража и диаметра трубы брать в расчет следует только показатели теплоотдачи погонного метра трубы.
Например. Помещению площадью 20м2 и высотой потолка не более 3м потребуется 20 м стальной трубы, диаметр которой будет 60мм.
При подготовке к монтажу отопительных приборов следует учесть такие параметры, как:
- глубина стен;
- расположение окон и дверей;
- состав стен и перекрытий здания и др.
Установка в гараже
Регистр, который вы планируете установить для обогрева гаражного помещения, это автономный прибор, который будет работать от электричества. Очень популярными являются те, в которых изначально установлены ТЭНы, для нагрева жидкости в нем. Их можно приобрести в магазине, но если вам он не подходит по параметрам, то можно сделать его на заказ у любого мастера сварного дела. Не нужно бояться идти к частнику, и заказывать у него регистр, так как уже доказано, что самодельные ничуть не хуже тех, которые продаются в магазинах.
Такого вида приборы отопления, возможно, применить и различного рода пристроях, так как вести туда систему отопления не имеет смысла, а подогрев помещения нужен.
Конечно, регистры такого типа работают в независимости от общей системы отопления, и это определенный плюс, минусом же является то, что они полностью зависят от наличия тока в электрической сети.
Как мы с вами рассмотрели, сделать регистр отопления самому, в принципе не составит труда
Важно знать, что на покупку готового вы потратить в три раза больше денег, чем на приобретение всего нужного вам материала. Так что монтировать регистр самому, доверить этот процесс профессионалу, или купить его в магазине, решать вам!

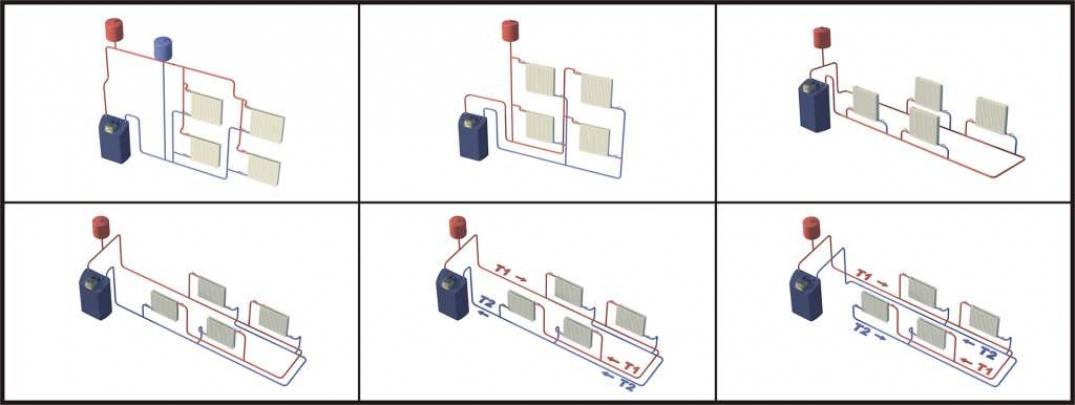

Виды разводки системы отопления
Для транспортировки теплоносителя по системе отопления могут использоваться несколько видов разводки:
- однотрубная – при такой разводке теплоноситель подается и отводится по общей трубе, соответственно, соединение всех элементов системы происходит последовательно. На данный момент используется редко, так как не позволяет производить регулировку каждого радиатора, а также дает неравномерность их нагрева – последняя батарея всегда будет самой холодной. Из плюсов – экономия на общем количестве труб для монтажа, которых потребуется вдвое меньше;
- двухтрубная – классическая разводка состоит из двух труб: по одной подается теплоноситель, по другой отводиться. Соответственно, каждый радиатор имеет два подключения, а между собой в системе они соединяются параллельно. В двухтрубных системах в каждую батареею подается теплоноситель одинаковой температуры, кроме того, работу каждого радиатора можно независимо регулировать;
- попутная (петля Тихельмана) – вариация двухтрубной разводки; главной особенностью которой является то, что направление движения теплоносителя в подающей трубе и обратке совпадают. В связи с этим выполнение такого вида разводки оправдано при необходимости подать теплоноситель в удаленные ветки, за счет уменьшения гидравлического сопротивления и равномерного распределения теплоносителя по трубам и радиаторам;
- лучевая (веерная) разводка в основном имеет экономическое обоснование и используется с целью установки приборов учета. Поэтому основное применение находит в многоквартирных домах, хотя может использоваться в больших загородных коттеджах с целью равномерной подачи теплоносителя по всем этажам дома и уменьшения гидравлического давления в системе.
Виды регистров
Самый распространенный вид — регистры из гладких труб, и чаще всего — стальных электросварных. Диаметры — от 32 мм до 100 мм, иногда до 150 мм. Их делают двух типов — змеевидные и регистровые. Причем регистровые могут иметь два типа соединения: нитка и колонка. Нитка — это когда перемычки, по которым из одной трубы в другую перетекает теплоноситель, установлены то справа, то слева. Получается, что теплоноситель последовательно оббегает все трубы, то есть соединение последовательное. При соединении типа «колонка» все горизонтальные участки соединены между собой с обоих концов. В этом случае движение теплоносителя параллельное.
Типы регистров из гладких труб
В случае использования в системах с естественной циркуляцией требуется соблюдать небольшой уклон в сторону движения теплоносителя порядка 0,5 см на один метр трубы. Такой маленький уклон объясняется большим диаметром (малым гидравлическим сопротивлением).
Это змеевидный регистр отопления
Делают эти изделия не только их круглых, но и из квадратных труб. Они практически ничем не отличаются, только работать с ними сложнее, да гидравлическое сопротивление чуть больше. Но к плюсам такого исполнения можно отнести более компактные размеры при том же объеме теплоносителя.
Регистры из квадратных труб
Есть еще регистры из труб с оребрением. В таком случае увеличивается площадь соприкосновения металла с воздухом, и теплоотдача повышается. Собственно, до сих пор в некоторых бюджетных новостройках строители ставят именно такие отопительные приборы: всем известная «труба с оребрением». При не самом лучшем внешнем виде они неплохо греют помещения.
Регистр с пластинами будет иметь теплоотдачу намного выше
Если любой регситр вставить ТЭН, можно получить комбинированный отопительный прибор. Он может быть отдельным, не связанным с системой, или использоваться как дополнительный источник тепла. Если радиатор будет изолированным с нагревом только от ТЭНа, необходимо в верхней точке поставить расширительный бачек (10% от общего объема теплоносителя). При нагреве от бытового котла расширительный бачок, как правило, встроен в конструкцию. Если его нет (часто бывает в твердотопливных котлах), то и в этом случае необходима установка расширительного бачка. Если материал для регистров сталь, то бачок нужен закртыого типа.
Электроподогрев может пригодиться в самые сильные холода, когда мощности котла не хватает. Также такой вариант может выручить в межсезонье, когда загружать твердотопливный котел длительного горения и разгонять систему «на полную» нет смысла. Нужно лишь немного прогреть помещение. С котлами на твердом топливе такое невозможно. А такой вот запасной вариант поможет обогреться в межсезонье.
Добавив в регистр ТЭН и поставив расширительный бачек, получаем комбинированную систему отопления
Изготовление отопительных регистров
Предварительные расчеты
Чтобы сделать теплообменник своими руками, нужно выполнить расчет регистра из гладких труб.
За основу расчетов берут следующую формулу:
Q = Пи х dн х l х k х (tг — to)х(1 — ηиз),
dн – наружный диаметр трубопровода (в метрах);
I – длина секции (в метрах);
k – коэффициент (равен11.63 Вт/м²*°С);
to – температура в помещении, предназначенном для установки прибора;
tr – температура рабочей среды в трубопроводе;
ηиз – коэффициент сохранения тепла изоляцией (если прибор не изолирован, данный коэффициент приравнивается нулю, если изоляция существует, ηиз = 0,6÷0,8).
Полученный результат покажет тепловую мощность для регистров из гладких труб, которая применяется к одной горизонтальной трубе. Если в приборе несколько рядов, на каждый дополнительный ряд используют понижающий коэффициент 0.9.
Если у вас возникают трудности с тем, как рассчитать регистр из гладких труб, найдите онлайн-калькуляторы. Как показала практика, такой способ решения проблемы не всегда точен, поэтому рекомендуют полученный результат перепроверять формулой и только после этого приступать к изготовлению прибора.
Монтаж регистров осуществляется по стандартам ГОСТ. Для фиксации понадобится сварочный аппарат, поскольку крепление должно выдержать вес рабочей среды и вес самого теплообменника.
Характеристики
Принцип работы регистров из гладких труб
Регистры из гладких труб имеют следующие технические характеристики:
- не требуют применения высокопрофессионального оборудования (используют угловую шлифмашину, электросварку);
- отапливают большие помещения, имея при этом всего лишь регистр из 2-х или 4-х гладких труб;
- изготавливаются из доступного материала (нержавейка, сталь, чугун);
- доступны для различных рабочих сред (работают не только на воде, но и на пару, масле и других жидкостях);
- многовариантны по своей форме, использованию фурнитур, материалов покрытия, заглушек;
- в изготовлении возможно использование чертежей повторного применения;
- доступны по своей ценовой политике.
Регистр из гладких труб в жилом помещении
