Как развоздушить алюминиевые, биметаллические и чугунные батареи
В зависимости от материала изготовления радиатора, процедура отвода воздуха может отличаться:
- Алюминиевые батареи славятся своей дешевизной и высокой теплопроводностью. Однако алюминий является не очень удачным вариантом для изготовления отопительного прибора, т.к. он способен вступать в реакцию с окружающими веществами. В результате это приводит к выделению водорода. В случае возникновения завоздушенности алюминиевой батареи, проблема решается использованием крана Маевского. Для вывода водорода наружу в качестве внутреннего покрытия применяется специальная пленка. К сожалению, она имеет ограниченный срок действия.
- В биметаллических батареях применяется другой подход: внутренние поверхности приборов, напрямую контактирующих с водой, изготовляются из водостойкого металла. Для изготовления ребер используется алюминий. При использовании термостатов это позволяет осуществлять прокачку системы и стравливание воздуха.
- Спустить воздух из чугунной батареи, как правило, помогает кран Маевского или автоматический воздухоотводчик.
Как спустить воздух из батареи, если нет крана Маевского
Чаще всего с отопительной системой в доме не возникает никаких проблем. Но иногда внезапно в доме становится холодно или в радиаторе отопления возникают странные звуки. Что же это может быть? К сожалению, в данном случае налицо наличие воздуха в системе отопления, а значит, необходимо спустить оттуда воздух. Сегодня вы узнаете, как это сделать без крана Маевского.
Завоздушенность в батарее: что это и как определить
Что же такое завоздушенность в отопительной батарее? Под данным понятием подразумевается скопление воздуха, причем чаще всего в верхней части отопительного радиатора. Подобная ситуация становится проблемой и довольно-таки частой для тех, кто живет в многоэтажных домах на одном из последних этажей. Причин возникновения подобной неприятности может быть несколько:
- Проведение ремонтных работ на участке/на соседних этажах. В случае если в жилом квадрате проводились работы с отопительными трубами, велика вероятность попадания в систему небольшого потока воздуха.
- Произошла утечка теплоносителя на каком-то из участков (а значит требуется немедленная проверка системы для устранения утечки).
- Особенность системы теплых полов. Проблема завоздушенности системы – действительно является частой картиной при наличии системы теплого пола, особенно, если она имеет сложную схему и много ответвлений.
- В воде, имеющей высокую температуру, содержится воздух и чем чаще теплоноситель обновляется в системе, тем выше вероятность возникновения неполадки.
- Если появление воздушной «пробки» по времени совпадает с пуском общей отопительной магистрали – с большей долей вероятности можно говорить о том, что именно пуск системы стал причиной завоздушенности.
Совет. Если вы проживаете в частном доме, то, в принципе, не стоит сильно волноваться по поводу завоздушенности системы (если она небольшая), Дело в том, что в частных отопительных системах чаще всего теплоноситель меняется крайне редко, а, значит, воздух должен самостоятельно стравиться в течение нескольких дней.
Определить наличие воздушной «пробки» достаточно просто. Например, если температура воды в батарее резко понизилась или батарея стала холодной лишь частично, может даже начала булькать – все это является признаками завоздушенности.
Спуск воздуха без крана Маевского
На большинстве домашних отопительных батарей стоит специальное приспособление, которое помогает максимально упростить задачу стравливания воздуха – кран Маевского или автоматический клапан.
Но вот вопрос: что делать, если подобное приспособление на батарее просто отсутствует? Если у вас именно такая картина предстала перед глазами – скорее всего, в вашем доме установлены чугунные батареи. На таких батареях довольно часто устанавливается простая заглушка, которая была закручена на пакле, покрытой краской. Кроме того, еще и была залита слоем краски во время окрашивания отопительных батарей.
Убрать ее для того, чтобы получить доступ к теплоносителю, расположенному в системе, представляется затруднительным. По этой причине простейшим выходом из ситуации можно считать обращение к соседям с последнего этажа дома (у них наверняка на батарее будет кран Маевского). Но если соседи, к примеру, уехали или вы сами являетесь жильцом последнего этажа и крана нет? В этом случае придется прибегнуть к «дедовскому» способу стравливания воздуха из системы отопления.
Итак, вам необходимо запастись тазиком, ведром и большим количеством тряпок. Кроме того (голыми руками ведь не взять сей «барьер»), вам понадобится разводной ключ для откручивания пробки и какой-нибудь растворитель для краски. Иначе вы просто не сможете сдвинуть заглушку с «мертвой» точки.
Итак, сначала нанесите на место, где установлена заглушка, растворитель и подождите минут 15. После этого аккуратно начинайте движение разводным ключом по резьбе, пока заглушка не начнет подаваться. Вы услышите, как начнет стравливаться воздух. Когда звук затихнет (признак отсутствия воздуха), обязательно намотайте на заглушку слой «фумки» и вставьте ее на место. При желании можно слегка закрасить место стыка заглушки с батареей.
Вы узнали о том, как быстро и достаточно просто можно справиться с задачей спуска воздуха из радиатора отопления при отсутствии крана Маевского. Удачи!
Как стравить воздух с батарей разных типов
Приборы обогрева помещений по материалу изготовления подразделяются на ряд видов батарей со своими особенностями стравливания воздуха – это радиаторы:
- алюминиевые;
- стальные;
- биметаллические;
- чугунные;
- медные;
Алюминиевые
Приборы отопления из алюминия изготавливают способом экструзии расплавленного металла. То есть, жидкий алюминий вдавливают в опоку. Материал радиаторов достаточно мягкий и при малейшем механическом воздействии деформируется. По это причине алюминиевые батареи рекомендуют устанавливать в частных домах с автономными системами отопления, оснащёнными автоматическими воздухоотводчиками.
Стальные
Батареи из стали обладают большой прочностью. Поэтому они легко переносят установку, как кранов Маевского, так и автоматов. Порой и те и другие заменяют терморегуляторами.
Биметаллические
Радиаторы, которые имеют стальной корпус, покрытый оребрением из алюминиевого сплава, чаще всего оснащают кранами Маевского. Биметаллические приборы монтируют в частных особняках и многоквартирных домах. В зависимости от местных условий отопления батареи снабжают автоматическими устройствами сброса воздуха.
Чугунные
Особенности чугуна, как хрупкого материала, заставляют с осторожностью подходить к выбору устройств для спуска воздушных пробок. В основном, как было сказано выше, используют обычные краны или врезные болтовые клапаны
Медные
Этот дорогой, но превосходный по своей теплопроводности, металл требует к себе деликатного обращения. Для медных радиаторов применяют специальные устройства, построенные по принципу крана Маевского. Соблюдается условие врезки устройств из того же металла, что и сам радиатор – меди.
Все эти особенности установки устройств для стравливания воздуха с батарей из различных материалов не зависят от их конструкции, будь они секционными, трубчатыми, панельными, пластинчатыми или вакуумными приборами.
Причины появления в магистралях
Воздух в системах отопления – явление, практически, неизбежное. Причины его появления следующие:
- выделение растворенного в теплоносителе воздуха при нагревании до температур, близких к кипению;
- неправильный выбор или нарушения при монтаже: направление и величина уклона трубопроводов.
Эти ошибки приводят к тому, что воздух не может свободно перемещаться по магистралям, и образует скопления (пробки);
- проведение профилактики и ремонтов.
Разборка трубопроводов, демонтаж и монтаж элементов, обязательно, разгерметизируют систему, открывая воздуху доступ внутрь (можно ли холодной сваркой заварить трубу отопления прочитайте в этой статье);
- несоблюдение технологии заполнения системы теплоносителем.
После монтажа или в начале отопительного сезона, трубы заполняют с определенной скоростью, обеспечивая вытеснение и отвод воздуха.
Нарушение этого правила приводит к появлению воздушных пробок в радиаторах;
- снижение давления в трубопроводах;
- подсос воздуха в местах повреждений и на негерметичных стыках.
Важно! Заметить мелкую течь, сложно, поскольку, нагретый теплоноситель, быстро испаряется
Автоматический воздухоотводчик
Это металлический агрегат, крепящийся на радиатор, который сконструирован для автоматического удаления воздуха без участия человека. Внутри находятся поплавок и игольчатый клапан. Эти два механизма создают баланс воздухоотводчика. В рабочем состоянии корпус заполнен водой, поплавок поднят, клапан закрыт. Образовавшийся воздух постепенно поступает в прибор, поплавок под его воздействием опускается и открывает клапан, что позволяетвоздуху выйти наружу. Эти приборы обычно устанавливают в высших точках отопительной системы, где скапливается наибольшее его количество.
Эти агрегаты могут быть прямыми или угловыми, в зависимости от конфигурации батарей
Важно, что выпускное отверстие всегда должно быть направлено вверх
Автоматический угловой воздухоотводчик
Автоматический воздухоотводчик устанавливается двумя способами.
- Прямая установка в резьбу.
- Установка через отсечной клапан. Этот клапан позволяет снимать воздухоотводчики без отключения системы. Снимают их для периодической чистки, так как в загрязненном примесями состоянии он перестает правильно работать.
Чтобы избежать проблем при установке этого механизма, соблюдают ряд правил. Откручивать и закручивать его можно только гаечным ключом, так как при использовании разводного можно не рассчитать усилия, и он треснет. За корпус воздухоотводчика во время проведения работ держаться нельзя – можно сломать.
Автоматический воздухоотводчик на батарее
Цена на автоматический агрегат от 300 до 500 рублей, что значительно дороже его механических аналогов. Известные фирмы, выпускающие воздухоотводчики – Danfoss и Wind.
Автоматический воздухоотводчик Danfoss
Откуда берется воздушная пробка
Причины:
в трубах или радиаторах по контуру есть повреждения; допущена ошибка ещё на этапе монтажа или даже проектирования (чаще всего встречается неверный расчёт или выполнение уклона труб);
низкое давление (неважно, по какой причине) — пространство, которое не занято водой, занимает воздух;
неправильный пуск системы в эксплуатацию по окончании летнего сезона (частая ошибка — заполнение контура тёплым или горячим теплоносителем);
быстрый нагрев воды до максимальной температуры; отсутствие или неисправность приборов для автоматического спуска воздуха из труб;
неправильное подключение «тёплого пола» — в силу сложного контура и малого диаметра труб эта часть контура наиболее проблематично подключается
Профилактические мероприятия
Безусловно, знать, как правильно стравливать воздух из батареи, необходимо. Но гораздо лучше, чтобы завоздушивание системы происходило как можно реже. Для предупреждения возникновения данной проблемы, нужно установить воздухоотводчик.
Воздухосборники для отопительных систем бывают двух видов:
- ручными – кран Маевского;
- поплавковыми – автоматическими.
Каждое из этих устройств можно устанавливать в любом месте, где имеется опасность возникновения воздушной пробки. У крана Маевского традиционная конфигурация, а автовоздушники могут быть в угловом или прямом исполнении.
Чтобы не решать поспешно проблему, как выпустить воздух из радиатора и развоздушить систему теплоснабжения, надо обязательно смонтировать на каждом радиаторе воздухоотводчик.
Устройство ручного типа позволяет легко устранить воздушную пробку, обычно его размещают с торцевой стороны батареи. Для этого нужно иметь специальный ключ. Производительность у ручного воздухоотводчика небольшая, поэтому его используют для отопительных систем, эксплуатируемых в домашних условиях.
Воздухоотводчики второго типа работают в автоматическом режиме. При их применении ничего не требуется откручивать или открывать, поскольку устройство все делает самостоятельно. Устанавливать его следует строго в вертикальном или горизонтальном положении.
Но у автоматического клапана, предназначенного для спуска из отопительной системы лишнего воздуха, имеется недостаток – он обладает высокой чувствительностью к различным загрязнениям. Поэтому его качественную работу может обеспечить дополнительно установленный фильтр, который защитит устройство от них.
Если в теплоснабжающей конструкции собрался воздух, непременно следует определить причину появления данной проблемы, особенно если раньше подобных ситуаций не было. Главное при этом – не только устранить воздушную пробку, но и принять все необходимые меры, чтобы она вновь не появилась.
Заполнение отопительного контура теплоносителем
Чтобы отопительная система работала правильно, ее следует промывать, а затем заново заполнять водой. Нередко именно на этом этапе в контур просачивается воздух. Это происходит из-за неправильных действий во время заполнения контура. В частности, воздух может быть захвачен слишком стремительным потоком воды, как упоминалось ранее.
Схема расширительного бака открытого отопительного контура позволяет составить представление о порядке заполнения такой системы теплоносителем после промывки
Кроме того, правильное заполнение контура способствует также более быстрому удалению той части воздушных масс, которые растворены в теплоносителе. Для начала имеет смысл рассмотреть пример заполнения открытой отопительной системы, в самой верхней точке которой расположен расширительный бак.
Заполнять теплоносителем такой контур следует, начиная с самой нижней его части. Для этих целей внизу в систему вмонтирован запорный кран, через который осуществляется подача водопроводной воды в систему.
В правильно устроенном расширительном баке имеется специальный патрубок, который защищает его от перелива.
На этот патрубок следует надеть шланг такой длины, чтобы его второй конец был выведен на участок и находился вне дома. Перед началом заполнения системы следует позаботиться об отопительном котле. Его на это время рекомендуется отключить от системы, чтобы не сработали защитные модули этого агрегата.
После того, как эти подготовительные мероприятия выполнены, можно начинать заполнение контура. Кран в нижней части контура, через который поступает водопроводная вода, открывают таким образом, чтобы вода заполняла трубы очень медленно.
Рекомендуемая скорость потока при заполнении должна быть примерно в три раза меньше, чем максимально возможная. Это значит, что кран следует отвернуть не полностью, а только на одну треть просвета трубы
Медленное заполнение продолжают до тех пор, пока вода не потечет через шланг перелива, выведенный наружу. После этого водопроводный кран следует закрыть. Теперь следует пройти по всей системе и на каждом радиаторе открыть кран Маевского, чтобы спустить воздух.
Затем можно снова подключить к отопительной системе котел. Эти краны также рекомендуется открывать очень медленно. В ходе заполнения котла теплоносителем можно услышать шипение, которое издает защитный клапан сброса воздуха.
Это нормальное явление. После этого в систему снова нужно долить воды все в таком же медленном темпе. Расширительный бак должен быть заполнен примерно на 60-70%.
После этого необходимо выполнить проверку работы отопительной системы. Котел включают и прогревают отопительную систему. Затем радиаторы и трубы исследуют, чтобы выявить места, где нагрев отсутствует или является недостаточным.
Недостаточный прогрев свидетельствует о наличии воздуха в батареях отопления, нужно снова провести его стравливание через краны Маевского. Если процедура заполнения отопительного контура теплоносителем прошла успешно, не стоит расслабляться.
Еще как минимум неделю работу системы следует внимательно контролировать, следить за уровнем воды в расширительном баке, а также проверять состояние труб и радиаторов. Это позволит оперативно устранить возникшие проблемы.
Подобным же образом осуществляют заполнение теплоносителем систем закрытого типа. Воду в систему тоже следует подавать с небольшой скоростью через специальный кран.
Выполнить заполнение отопительной системы закрытого типа рабочей жидкостью (теплоносителем) можно своими силами
Важно для этого вооружиться манометром. Но в таких системах важным моментом является контроль за давлением
Когда оно достигнет уровня в два бара, следует выключить воду и спустить воздух из всех радиаторов через краны Маевского. При этом давление в системе начнет понижаться. Нужно понемногу добавлять теплоноситель в контур, чтобы поддерживать давление на уровне двух бар
Но в таких системах важным моментом является контроль за давлением. Когда оно достигнет уровня в два бара, следует выключить воду и спустить воздух из всех радиаторов через краны Маевского. При этом давление в системе начнет понижаться. Нужно понемногу добавлять теплоноситель в контур, чтобы поддерживать давление на уровне двух бар.
Выполнять обе эти операции в одиночку затруднительно. Поэтому рекомендуется заполнение закрытого контура выполнять вместе с помощником. Пока один спускает воздух из радиаторов, его напарник контролирует уровень давления в системе и сразу же корректирует его. Совместная работа повысит качество выполнения этого типа работ и сократит их сроки.
Как развоздушить батареи в частном доме
Автономная система отопления частного дома существенно отличается от централизованной сети теплоснабжения. Дело в том, что хозяева своих домов обращаются в специализированные предприятия за монтажом отопительной системы. Профессионалы применяют проектную документацию, которая предусматривает установку расширительного бака.
Система развоздушивания автономной коммуникации отопления частного дома
Бачок устанавливают в такой точке, которая выше всей отопительной системы. Ёмкости могут быть открытого или закрытого типа. В первом случае завоздушивание системы ликвидирует простым доливом теплоносителя в расширительный бак. Бачок закрытого типа оснащён выпускным клапаном.
Расширительный бачок закрытого типа
При повышении температуры нагрева теплоносителя воздух, собравшийся в бачке, покидает ёмкость через открытый клапан.
Развоздушка системы отопления частного дома.
Воздушная пробка в системе охлаждения? Узнайте, как удалить воздушную пробку правильно!
«> Вопрос перегрева двигателя из-за появления воздуха в системе охлаждения (воздушная пробка) волнует многих автомобилистов. Учитывая это, мы решили помочь, поэтому в нашей сегодняшней статье, речь, как вы уже догадались пойдет о том, как удалить воздушную пробку из системы охлаждения двигателя.Тема довольно популярная, так как от появления воздушной пробки не застрахован ни один автомобиль. В начале несколько слов о том, откуда берется воздух в системе охлаждения, то есть как образуется воздушная пробка.
Причины появления воздушной пробки
- Причиной появления воздуха в системе может быть неплотность в соединениях, через которые собственно и происходит подсос воздуха. Чем раньше вы найдете место разгерметизации, тем меньше воздуха поступит в систему охлаждения, следовательно, тем меньший урон будет нанесен самому мотору.
- Нередко воздушная пробка образуется после замены охлаждающей жидкости (ОЖ) или частичного ее долива.
- Из-за нарушения герметичности в водяной помпе или по вине повреждения или изношенности прокладки помпы или прокладки ГБЦ.
- Воздушная пробка может образоваться по причине залипания воздушного клапана в расширительном бачке.
Как удалить воздушную пробку? Удаление воздуха из системы охлажденияСпособ №1
- Заезжаем на яму, ставим машину на ручник.
- Используя домкрат, поднимите машину на 30-40 см.
- Аккуратно открутите крышку расширительного бачка, следите за тем, чтобы не обжечься.
- Заведите мотор и включите «печку» на максимум.
- Не спеша начинайте заливать антифриз в расширительный бак до максимума.
- Поднимите обороты двигателя до 3000 об/мин.
- Дальше нужно дождаться открытия термостата и сдавить нижний патрубок, который ведет к радиатору, рукой. Проделывая это, необходимо быть предельно аккуратным, чтобы не обжечься, шланг будет горячим, поэтому понадобятся перчатки.
- Все вышеописанные действия необходимо проделывать до тех пор, пока из расширительного бачка будет идти воздух, как только вы увидите, что из бачка идет жидкость без пузырей воздуха, проверьте патрубки, они должны быть горячими.
- Включите «печку» и убедитесь, что из воздуховодов поступает горячий поток воздуха.
- Далее необходимо опустить передок машины домкрата и долить необходимое количество ОЖ по уровню. Верхний уровень делать не стоит, так как это чревато переливом, который рано или поздно выдавит через крышку.
- Заезжаем на яму, ставим машину на ручник, включаем нейтраль.
- Прогреваем двигатель до 90°C, дожидаемся, когда термостат откроется полностью и антифриз начнет циркулировать по большому кругу.
- Заглушите мотор и ослабьте хомут патрубка дроссельного узла, после чего снимите и сам патрубок. Необходимо быть предельно осторожным, так как ОЖ очень горячая, есть опасность получения ожогов.
- Снимите резиновый патрубок и дождитесь пока через него выйдет вся воздушная пробка. Как правило, воздух выходит вперемешку охлаждающей жидкостью.
- Когда воздух выйдет быстро, оденьте патрубок обратно, после чего зажмите его хомутом.
- Заведите двигатель и проверьте устранилась ли проблема. Полезные советы по недопущению появления воздушных пробок в системе охлаждения
- Если вы не хотите заниматься подобной работой и боитесь за двигатель своего автомобиля, следует регулярно следить за состоянием системы охлаждения вашего авто. Достаточно несколько раз в месяц просто заглядывать под капот и заезжать на яму, чтобы проверить нет ли подтеков или разгерметизации в системе охлаждения.
Заливайте исключительно качественный антифриз и производите его полную замену каждые 4–5 тыс. км. пробега.
Собственно, на этом статья о том, как удалить воздушную пробку из системы охлаждения подошла к концу. Надеемся, она поможет вам в решении вашей проблемы, и вы без труда сможете удалить воздух в системе охлаждения
Спасибо за внимание и до новых встреч на ВАЗ Ремонт своими руками
Алгоритм действий прочистки радиатора
- Убираем от радиатора отопления все лишние вещи и мебельные изделия, которые могут препятствовать или задерживать промывку. Если возле него повешены шторы, то нужно их снять. Помимо этого если в комнате в качестве напольного покрытия используется ламинат или паркет, то необходимо расстелить под радиатором какой-нибудь кусок ткани или пленку – это делается для того, чтобы не нанести вред полу.

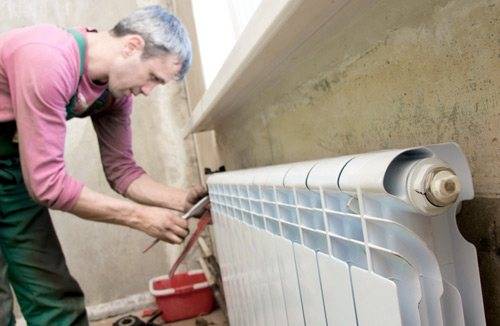

Перед началом работы нужно перекрыть все краны
Надо перекрыть водоснабжение на радиаторе. В случае если запорной арматуры, за счет которой это выполняется, нет, то придется пойти другим путем – слить воду из системы отопления. Возьмите обычное ведро, снимите радиатор, открутив его от остального оборудования, и в заготовленное ведро слейте присутствующую в нем воду. Процесс очистки только начинается и далее нужно отнести радиатор отопления в ванную комнату, после чего поместить его в ванну. Существует риск нанести ей механические повреждения в виде царапин, и чтобы не допустить такого развития событий подложите под радиатор что-то наподобие деревянного поддона. Если вы проживаете в частном доме, а не в квартире, то для промывки радиатора потребуется вынести его во двор.
Торцевые футорки откручиваются с помощью ключа
Откручиваем торцевые футорки посредством ключа. Это обязательно нужно выполнять во дворе или в ванной, в противном случае можно залить пол мутной и замусоренной жидкостью, имеющей весьма неприятный запах, и вы создадите себе еще одну проблему – нужно будет прочистить пол.
Рекомендуем: Установка циркуляционного насоса своими руками: инструкция, подключение, фото работ
Далее требуется промыть радиатор отопления изнутри, для этого подаем воду под напором из шланга либо душа в отверстия на торце.
- Иногда хозяева вынуждены бороться с кристаллическим засором, и в этом случае нужны немного другие средства. Без концентрированного раствора уксуса здесь не обойтись. Устанавливаем торцевые футорки в нижней части и наливаем вовнутрь уксус. Перед применением уксуса рекомендуется разбавить его на 70% водой. Такая промывка поможет убрать из радиатора отопления тяжело выводимый засор. Раствор должен «настоятся» порядка двух часов, после чего его надо вылить и прочистить радиатор напором воды, чтобы добиться полного очищения.
- Можно также помыть внешние поверхности радиатора, для придания ему красивого и чистого вида.

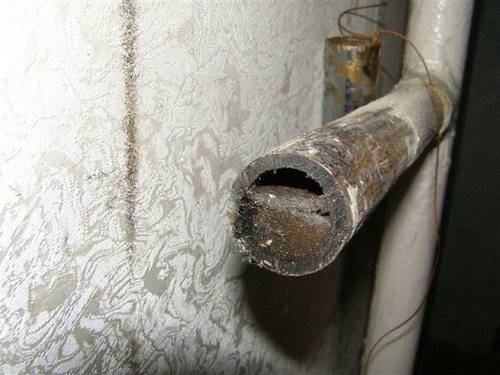

Одной из причин засорения может быть образования накипи
Радиатор следует разместить на настенных креплениях и слегка почистить имеющиеся на нем резьбовые соединения тряпочкой, которая обязательно должна быть сухой. Если у вас чугунный радиатор, то накрутите на все футорки по направлению резьбы паклю и нанесите на уплотнитель краску. Разрешается использовать любую краску, относящуюся к «Нитро» и «Эмаль». С помощью газового ключа двойки плотно закрутите футорки. Если в квартире имеются более современные радиаторы, то в гидроизоляционных целях рекомендуется применять пленку. Не пользуйтесь паклей и краской.
Итак, как мы видим, ничего сверхсложного в том, чтобы прочистить радиатор нет. Никаких специальных навыков и знаний для этого не потребуется, так же как и не понадобятся какие-то редкие средства и инструменты, которые трудно достать. Эта процедура при ответственном подходе не отнимет слишком много времени и сил, а потому почистить радиатор самостоятельно может каждый хозяин. Однако известны ситуации, когда даже после всех выполненных мероприятий и установки радиаторов на свое место, система отопления все равно функционировало плохо. В этом случае нужно купить новый радиатор и заменить им старый, или же прибегнуть к услугам специализированных компаний, которые осуществляют очистку техническим бустером.
