Газо воздушное отопление

Вихревые индукционные обогреватели — принцип работы

Вихревые индукционные обогреватели работают на основе физического закона, что вихревые токи возникающие (индуцируемые) переменным магнитным полем нагревают окружающую среду.

В теории. Полый электромагнитный сердечник с индукционной катушкой защищены экранирующей оболочкой от воздействия окружающей среды. При подаче напряжения через клеммную коробку, создается переменное магнитное поле, индуцирующее вихревые токи в катушке сердечника, что приводит к нагреванию металлических систем теплообменной системы. Тепло поступает в систему циркуляции теплоносителя, нагревая его. Температура устанавливается с помощью терморегулятора, а термостат автоматически поддерживает заданную температуру.

На практике. Вихревые индукционные обогреватели это труба, обмотанная проводом, на который подается переменный ток. В трубу, чаще снизу, но можно и с боку, поступает холодный теплоноситель. Вихревые токи, которые создает переменный ток в проводах обмотанных вокруг трубы, нагревает трубу, а, следовательно, и нагревают воду.

Разновидности теплогенераторов для систем воздушного отопления

Теплогенератор – это агрегат, который передает теплоноситель, прогретый до определенных температур. Нагревается носитель в процессе сгорания энергоносителей разного вида. Тепловой генератор является альтернативой обычным нагревательным приборам для домашнего и промышленного применения.

Различаются устройства по типу энергоносителя:

  1. Универсальные. Это модули, работающие на дизельном топливе, отработанном масле, животных или растительных жирах. Особенность использования – наличие топлива в достаточном размере, поэтому чаще всего печи применяются в промышленных условиях. Мощность устройств немного меньше, чем других приборов, также в процессе горения топлива выделяется много продуктов сгорания и шлаков – придется регулярно чистить зольник. Для поддержания беспрерывности работы в универсальных агрегатах устанавливается две топочные камеры – пока одна проходит процесс очистки, эксплуатируется другая.
  2. Твердотопливные. Генератор совмещает функции обычной печи и дизельный или газовый агрегат. Устройство дополнено топочной камерой с дверцей и колосниками. Топливо – дрова, пеллеты, торф, уголь. КПД до 85%. Большие размеры устройств и необходимость регулярно вычищать шлаки – минус.
  3. Газовый теплогенератор работает на сжиженном газе, поэтому считается самым популярным типом оборудования. Природный газ, поступающий по магистрали, стоит недорого, не придется запасать топливо и выделять помещение под склад. Небольшое количество вредных выбросов при горении, высокий КПД (до 91%), разнообразие моделей по мощности – плюсы.
  1. Дизельные. В качестве энергоносителя используется керосин или дизельное топливо. Различаются устройства по типу форсунки – капельная или распыляющая подача. При распыляющей подаче топливо распределяется более равномерно по камере сгорания и процесс сжигания происходит быстрее.
  2. Вихревые. Это теплогенераторы работают на антифризе или воде, преобразуя электрическую энергию в тепловую.

Выбор газового теплогенератора

Отчасти оттого, что такая возможность довольно новая, отчасти потому что выбрать охота наиболее оптимальный вариант, при покупке газового нагревателя возникают вопросы, на которые не всегда можно получить грамотный ответ. А потому покупка газового теплогенератора может привести к разочарованию из-за некорректной работы системы.

Размер теплообменника

И, пожалуй, первое, на что надо основываться при выборе оборудования для частного дома — это размер теплодержателя, он должен быть больше горелки на одну пятую часть.

Расчет мощности

Для наиболее грамотного подбора обогревателя, нужно просчитать, какая именно мощность теплогенератора допустима для минимального обогрева комнат, для этого нужно использовать пример формулы: Р=VхΔ Tхk/860, где V (м3) — это окончательная площадь прогреваемого пространства, Δ T (°C) — разница между температурами помещения и улицей, k — показатель, ориентированный на теплоизоляцию в выбранном здании, а 860 — кэф, преобразующий килокалории в киловатты. По поводу отметки (к), в том случае если есть сложности с этой информацией о помещении, то можно воспользоваться специализированным справочником.

Для того, чтобы более наглядно продемонстрировать каким именно образом происходит расчет мощности устройства теплогенератора, рассмотрим пример:

  • Дано: площадь — 100 м2, высота — 3м, температура внутри +20, температура снаружи -20, k — 2,3 (здание из кирпича в один слой).
  • Расчет осуществляется по примеру: Р=VхΔ Tхk/860
  • Итог: Р = 100x3x40x2,3/860 = 32,09 кВт

Именно с учетом этих показателей и нужно подбирать газовый теплогенератор для воздушного отопления дома. Параметры мощности механизма и совпадение его с требующимися, нужно посмотреть в характеристике изделия.

Не менее важный момент: для бесперебойной работы механизма нужно обеспечить ему постоянный приток свежего уличного воздуха. Для этого всегда используется система вентилирования помещений, так, как только оттуда можно взять холодный воздух, который в состоянии поддерживать горение. В случае же, если с вентиляцией в самом доме есть проблемы, то лучше приобретать подвесной теплогенератор с выводом на улицу.

Система вентиляции воздушного отопления

Кроме того, если у газового обогревателя в воздушной системе отопления будет подвод к уличной вентиляции — это позволит теплому воздуху быть максимально пригодным для дыхания, излишки горячего воздуха не будут нагнетаться в помещении, а потому будет сохранена возможность отсутствия сухого воздуха и дополнительных механизмов для увлажнения пространства.

Требования к безопасности

Также, существуют особые требования по безопасности, смысл которых заключается в том, что на 1 кВт обязано быть выделено 0,003 м2 вентиляционного отверстия. В случае, если подобной возможности организации в помещении нет, то придется вентилировать пространство своими руками, открывая окна и форточки на проветривание. При этом стоит учитывать, что в таком случае площадь воздействия вентиляции возрастает и на 10кВт уже нужно чуть более 10 метров в квадрате.

Примеры коэффициентов для вычисления мощности обогрева и теплоизоляции:

  • 2-2,9 – обычная кирпичная конструкция, если просматривается один слой кирпича;
  • 3-4 – дома из деревянной панели либо профилированного листа;
  • 1-1,9 – двойной утепленный кирпичный слой;
  • 0,6-0,9 – дома современной постройки с новыми стенами и окнами.

Достоинства воздушного газового отопления дома

Среди неоспоримых преимуществ воздушного отопления наиболее правильным будет выделить из них являются следующие:

  • такой вариант отопления отличается высокой производительностью и экономичностью благодаря тому, что нагрев воздуха осуществляется не в котельной, а прямо в жилом помещении;
  • этот способ нагрева делает возможным полный прогрев дома всего лишь за 1 – 2 часа, что является очень быстрым сроком для любой системы отопления;
  • небольшой объем финансовых средств, затрачиваемых на обслуживание теплогенератора, поскольку установка этих приборов не отличается сложностью, а в процессе эксплуатации они не требуют к себе повышенного внимания со стороны хозяев ввиду того, что они полностью автоматизированы. Кроме того, в случае обогрева на низкой температуре сэкономить деньги можно еще и на низком объеме потребляемого газа;
  • функциональность печи на газу является очень высокой, так как кроме стандартной функции обогрева она способна также вентилировать помещение и играть роль кондиционера;
  • вероятность протекания такой системы является очень низкой ввиду отсутствия в ней теплоносителя как такового, а также системы труб;
  • проводить центральное отопление необходимости не будет, что также позволит снизить эксплуатационные расходы.

Отопление воздушного типа на газу – прекрасный вариант отопления и в плане экономии, и безопасности, и экологичности, поскольку все вредные вещества, как уже говорилось, не скапливаются внизу помещения, а уходят вверх.

Как работает камин с воздушным контуром отопления

Главными составляющими этого вида камина является кожух и система воздуховодов, установленная во всех помещениях дома. Теплоизоляционный кожух не только накапливает тепловую энергию, но и распространяет ее во все плоскости, увеличивая таким образом эффективность обогрева. В ход вступают обычные физические законы: воздух под действием тепла меняет плотность и поднимается вверх, прогревая помещение.

Внутри кожуха установлен вкладыш, который отвечает за перемещение горячего воздуха с помощью одного или нескольких вентиляторов, нагнетающих новые порции воздуха и вытесняющих уже горячие массы. Таким образом, нагретый воздух движется по всему дому, обогревая его от цоколя до верхнего этажа.

Камин с воздушным типом отопления имеет ряд достоинств:

  • — в традиционном камине передача тепла заканчивается, когда гаснет пламя. В камине с конвекционным принципом работы, теплый воздух продолжает циркулировать некоторое время после остановки камина, обогрев помещения не прекращается. Это сокращает расход топлива более, чем на 20%;
  • — За счет постоянной циркуляции воздуха обеспечивается дополнительная вентиляция в помещении;
  • — Цена за монтаж камина с воздушным отоплением будет ниже, чем на камин с водяной системой;
  • — КПД такого камина доходит до 85%, в то время, как традиционные камины могут похвастаться КПД, не превышающим 35%;
  • — такой вид отопления можно использовать в местностях, отдаленных от цивилизации, так как оно прекрасно выполняет свои функции без электричества.

ВАЖНО:

Воздушное отопление загородного дома

Воздушное отопление загородного дома является альтернативой классическим водяным системам. Ниже, мы предлагаем ознакомиться с нашей ориентировочной ценой на такие системы.

Цена воздушного отопления в частном доме

В данной таблице приведена примерная цена, в которой учтены материалы и оборудование, а также все необходимые работы, связанные с установкой системы.

Может существовать ряд индивидуальных особенностей Объектов, которые влияют на стоимость. Поэтому точную цену можно определить только после обследования Объекта.

Обогрев нагретым воздухом частного дома в последние годы используется все чаще и чаще. В жилом секторе впервые такой метод был применен в Северной Америке, поэтому соответствующая технология носит название «канадской». В силу ряда преимуществ обогрев воздухом в некоторых регионах применяется не реже водяного.

Принцип действия такой системы простой. К источнику тепловой энергии (как правило, это газовый тепловентилятор, но могут быть другие варианты) подключаются воздуховоды, распределяемые по отапливаемым помещениям. Отопление загородного дома в данном случае происходит за счет того, что теплый воздух поступает в помещения через расположенные на воздуховодах диффузоры и решетки.

Основой для расчета воздушного отопления служат количество тепловых потерь в помещениях, их объем и требуемая температура воздуха в них. Исходя из этого, подбирается мощность и тип отопительного агрегата, а также схема прокладки магистралей.

Типы домов

Основными преимущества применения данной системы являются:

  • Высокий КПД воздушного отопления. Тепловая энергия передается непосредственно от ее источника в помещения. Таким образом, устраняется дополнительное звено – теплоноситель, для постоянного поддержания, температуры которого требуется дополнительная энергия
  • Возможность круглогодичной работы системы обогрева (летом – в режиме вентиляции или кондиционирования)
  • Независимость от наружной температуры. При сильных отрицательных температурах в водяных отопительных системах загородного дома может произойти заморозка теплоносителя. При воздушном обогреве такая ситуация исключена
  • Возможность быстрого включения и выключения системы без проведения сложных и длительных подготовительных процедур
  • Отопление дома, в котором отсутствует жидкий теплоноситель, исключает возникновение аварийных ситуаций вследствие протечек или поломки радиаторов, труб
  • Малая инерционность системы. Если мощность генератора тепла рассчитана верно, то нагрев воздуха в помещении происходит максимально быстро

Ярко выраженных недостатков воздушное отопление не имеет. Тем не менее, некоторые особенности стоит учитывать:

  • Теплый воздух вытесняется вверх, поэтому воздуховоды желательно располагать под полом или в нижней части помещения, что не всегда возможно
  • Воздуховоды имеют больший размер сечения, чем трубы, поэтому задача их «спрятать» не всегда легко решается. Соответственно, и отверстия под них в стенах и перекрытиях тоже значительно более крупные

Виды отопления

Мы предлагаем воздушное отопление частного дома – цена на которое является конкурентоспособной.

Доверяйте и работайте только с профессионалами!Экономьте свое время, деньги и нервы!

Возникли вопросы?

Звоните: +7 (495) 789 80 79

или напишите нам сообщение

Расчет системы отопления дома

Расчёт систем отопления частного дома – самое первое, с чего начинается проектирование такой системы. Мы будем говорить с вами о системе воздушного отопления – именно такие системы проектирует и устанавливает наша компания как в частных домах, так и в коммерческих зданиях и производственных помещениях. Отопление воздухом имеет массу преимуществ по сравнению с традиционными системами водяного отопления – более подробно об этом вы можете прочитать здесь.

Расчет системы – калькулятор онлайн

Для чего необходим предварительный расчет отопления в частном доме? Это требуется для выбора правильной мощности необходимого отопительного оборудования, позволяющей реализовать систему отопления, сбалансировано обеспечивающую теплом соответствующие помещения частного дома. Грамотный выбор оборудования и правильный расчёт мощности системы отопления частного дома позволят рационально компенсировать теплопотери от ограждающих конструкций и притока уличного воздуха на нужды вентиляции. Сами формулы для такого расчета достаточно сложны – поэтому мы предлагаем Вам воспользоваться онлайн расчетом (выше), или заполнив анкету (ниже) – в таком случае расчет произведет наш главный инженер, и эта услуга – совершенно бесплатная.

Как рассчитать отопление частного дома?

С чего начинается такой расчет? Во-первых, требуется определить максимальные теплопотери объекта (в нашем случае – это частный загородный дом) при наихудших погодных условиях (такой расчет ведется с учетом самой холодной пятидневки для данного региона). Рассчитывать систему отопления частного дома на коленке не получится – для этого используют специализированные формулы расчета и программы, позволяющие построить расчет на основе исходных данных о конструкции дома (стен, окон, кровли и т.д.). В результате полученных данных выбирается оборудование, полезная мощность которого должна быть больше или равна рассчитанному значению. В ходе расчёта системы отопления выбирается нужная модель канального воздухонагревателя (обычно это газовый воздухонагреватель, хотя мы можем использовать и другие типы обогревателей – водяной, электрический). Затем вычисляется максимальная производительность обогревателя по воздуху – иными словами, какой объем воздуха вентилятор данного оборудования нагнетает в единицу времени. Следует помнить, что производительность оборудования отличается в зависимости от предусмотренного режима его использования: так, например, при кондиционировании производительность больше, чем при отоплении. Поэтому если в перспективе планируется использовать кондиционер, то за исходное значение нужной производительности необходимо принимать расход воздуха именно в этом режиме – если же нет, то достаточно только значения в режиме отопления.

На следующем этапе расчёт систем воздушного отопления частного дома сводится к правильному определению конфигурации воздухораспределительной системы и расчёту сечений воздуховодов. Для наших систем мы используем бесфланцевые прямоугольные воздуховоды прямоугольного сечения – они просты в сборке, надежны и удобно располагаются в пространстве между конструктивными элементами дома. Поскольку воздушное отопление является низконапорной системой, то при ее построении необходимо учитывать определённые требования, например, минимизировать количество поворотов воздуховода – как магистрального, так и оконечных веток, идущих к решёткам. Статическое сопротивление трассы не должно превышать 100 Па. На основе производительности оборудования и конфигурации воздухораспределительной системы рассчитывается нужное сечение магистрального воздуховода. Количество оконечных веток определяется исходя из количества подающих решёток, необходимых для каждого конкретного помещения дома. В системе воздушного отопления дома обычно используются стандартные подающие решётки размером 250х100 мм с фиксированной пропускной способностью – она вычисляется с учетом минимальной скорости движения воздуха на выходе. Благодаря такой скорости в помещениях дома не ощущается движение воздуха, отсутствуют сквозняки и посторонний шум.

Конечная стоимость отопления частного дома рассчитывается после окончания этапа проектирования на основании спецификации с перечнем устанавливаемого оборудования и элементов системы воздухораспределения, а также дополнительных устройств контроля и автоматики. Чтобы произвести первоначальный расчет стоимости отопления, вы можете воспользоваться анкетой на расчет стоимости системы отопления ниже:

онлайн-калькулятором

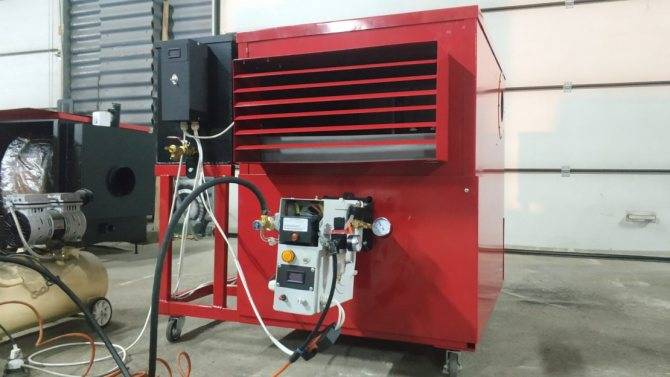

Устройство воздухонагревателя

Теплогенератор (воздухонагреватель) состоит из обычной горелки, воздушного вентилятора, камеры для сгорания необходимого топлива, теплообменника и системы воздуховодов.

В интернете есть видео файлы устройства обогревателей.

Назначение различных элементов:

  • Горелка служит для поджога и обеспечения последующего сгорания топлива.
  • Воздушный вентилятор необходим для обеспечения непрерывной подачи кислорода (извне помещения) и выброса потока нагретого воздуха (дымовых газов) из системы воздуховодов.
  • Камера сгорания служит для обеспечения полного сгорания топлива. При полном сгорании количество выброса углекислого газа минимально.
  • Теплообменник предназначен для обмена тепла между частями теплогенератора и помещением (чтобы теплогенератор не перегревался)
  • Система воздуховодов – специальные каналы и щели, для быстрого вывода разогретого воздуха в отапливаемое помещение.

Весь процесс работы воздухонагревателя можно описать так: Холодный воздух попадает в вентилятор нагревателя, по мере сгорания топлива (в данном случае газообразного) он нагревается, разогретый воздух под действием вентилятора перемещается в помещение по системе воздуховодов, а снизу опять поступает холодный. И так далее, как это видно на фото.

Принцип работы теплогенератора

Газовое воздушное отопление имеет основную особенность, которая и отличает этот способ обогрева – в нем нет промежуточного звена (теплоносителя).

Разновидности теплогенераторов газового типа

Самый распространенный вид прибора – это воздухонагреватель газовый для воздушного отопления. Модули выпускаются в двух видах – мобильном и стационарном. Стационарные могут быть навесными или напольными.

Стационарные газонагреватели для отопления пригодны для использования в разных сферах, в том числе и быту.

Навесные отличаются небольшими габаритами и фиксируются на стены, напольные различаются на:

  • вертикальные – устройства достаточной высоты, удобные для монтажа на улице или в частном доме (в подвале);
  • горизонтальные – имеют небольшую высоту и пригодны для компактных помещений.

Устройство газового теплогенератора

Это агрегат воздушного отопления, который имеет простое устройство:

Источник бесперебойного питания для газовых котлов отопления

  1. Вентилятор. Предназначен для подачи воздуха для прогрева и удаления отработанных потоков из системы. Отработка выводится вверх, наружу.
  2. Газовая горелка поддерживает горение топлива, за счет чего прогревается теплоноситель.
  3. Камера сгорания в которой осуществляется горение энергоносителя. При герметичной камере природное топливо сгорает без остатка, то есть объем выбрасываемого углекислого газа минимален.
  4. Теплообменник обеспечивает процесс обмена тепла между комнатой и тепловым генератором. Также теплообменник защищает оборудование от перегрева.
  5. Воздуховоды нужны для транспортировки нагретых потоков в комнаты.

Принцип работы простой – вентилятор засасывает холодный воздух в теплогенератор, потоки получают тепловую энергию от горящего топлива и транспортируются в комнату посредством воздуховодов. Остывший воздух затем выпускается наружу или поступает для вторичного прогрева – цикличность поддерживается до тех пор, пока теплогенератор включен в работу.

За равномерность распределения тепловых потоков отвечают не только воздуховоды, но и клапаны, а также решетки – устройствами оснащены все трубопроводы, отводящие потоки по комнатам.

О компании

Если вам понадобилось приобрести первоклассные газовые воздухонагреватели, но вы не имеете ни малейшего понятия о том, где их можно было бы заказать в режиме реального времени, то вам готова помочь . Основным направлением нашей деятельности на протяжении уже более 18 лет является продажа, монтаж и техническое обслуживание качественного газового отопительного оборудования, которое отвечает всем современным стандартам. На данной странице вы найдете подробное описание газовых тепловых пушек. Это поможет вам сделать правильный выбор и приобрести именно ту модель, которая наилучшим образом подходит для ваших технических условий.

Неспециализированные сведения

В последнее время газовоздушное отопление делается не только все более популярным, но и считается наиболее перспективным. Причем, его возможно применять для обогрева не только жилых помещений, но и производственных цехов.

Нагрев всего пространства осуществляется при помощи конвекционного потока тёплого воздуха, подогреваемого особым устройством – теплогенератором. Основной изюминкой данной системы есть то, что в ней отсутствует промежуточное звено – теплоноситель, этим и обусловлена высокая эффективность. Так, воздушное газовое отопление — это хороший метод быстро обогреть громадную площадь помещения.

Преимущества теплогенераторов

Громадная популярность отопительных устройств связана со следующими их преимуществами:

  • Газ есть одним из самых доступных видов горючего.
  • Так как аппарат разогревает воздушное пространство, а не теплоноситель, газовоздушное отопление есть наиболее экономичным и надёжным.
  • Обогрев осуществляется максимально быстро. В большинстве случаев одного-двух часов достаточно, дабы обогреть дом сверху донизу.
  • Все процессы данных тепловых устройств автоматизированы, что значительно упрощает контроль над системой и управление режимами ее работы.
  • Универсальность — устройство возможно применять не только для обогрева, но и вентилирования помещений. Помимо этого, многие модели разрешают поменять горелки для сжиженного и газа.
  • Отсутствует необходимость проводить много труб и устанавливать радиаторы отопления, благодаря чему цена системы получается ниже.

Недостатки

Недостатков у данных устройств отопления мало, но, они имеются:

  • Как и в случае подключения любого другого газового оборудования, перед тем как установить теплогенератор, нужно взять разрешительную документацию.
  • Необходимость обустройства дымохода при установке стационарных теплогенераторов.

Других недостатков данные устройства не имеют. Единственное, сюда возможно добавить потребность в участии экспертов при отладке замечательного оборудования.
