Устройство и применение теплового насоса воздух-воздух

Отопление дома насосом воздух-вода

Примерно по подобной схеме выполнен монтаж теплового насоса в загородном доме нашего клиента. К слову сказать: работы нам было немного, так как система отопления уже была. Реализована на электрическом котле, уже выполнена разводка по всему дому. Оставалось выполнить:

• монтаж внешнего блока теплового насоса и гидромодуля внутри котельной;
• осуществить врезку в действующую систему отопления;
• провести настройку и пуск-наладку теплового насоса

А подобных домов — тысячи, в которых по причине отсутствия газа в качестве единственного источника тепла выступает электричество! Причём нет необходимости проведения каких-либо глобальных ремонтных работ или переделки всей системы. Полноценная система отопления дома тепловым насосом типа воздух-вода — это реальность, это недорого и отбивается примерно за 3 года эксплуатации!

В ваших силах снизить затраты на обогрев загородного дома в 3-4 раза за счёт использования теплового насоса воздух-вода. Мы готовы провести модернизацию вашей системы отопления и займёт это два всего дня!

Схема отопления дома тепловым насосом воздух-вода

Схема модернизации отопления дома. Дело было за малым: интегрировать в действующую систему современный инверторный и экономичный тепловой насос

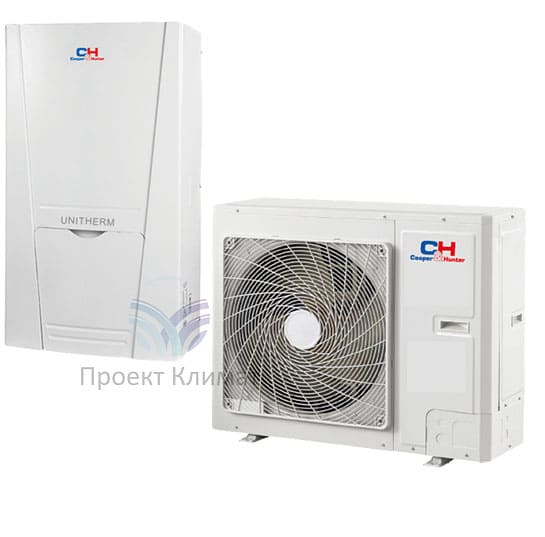

Тепловой насос CooperHunter UNITHERM

В качестве базы заказчик выбрал одну из лучших на сегодня модель, которая позволяет эффективно обогревать коттедж даже при снижении температуры воздуха до -30 градусов.

Подставка под внешний блок теплового насоса

Можно ли смонтировать на фасаде? Да. Если у вас каменный дом. Или хотя бы бревно или брус от 150 мм. В противном случае (в каркасниках это сплошь и рядом) может возникнуть резонанс и гул. Поэтому ставим на подставку. Варим сами. Данном случае она ещё и сложной формы.

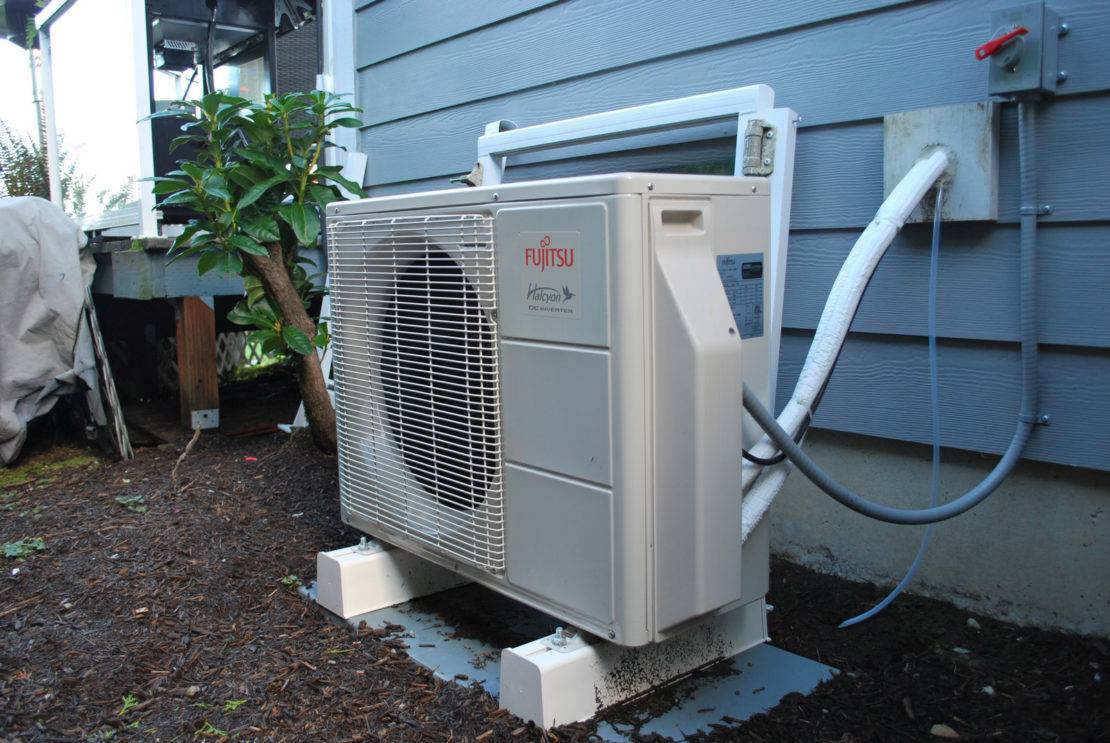

Место установки внешнего блока CH-HP14SINM

С тыльной стороны дома. Свободный обдув внешнего блока со всех сторон для адекватного воздухообмена и выхода на заданные значения по эффективности извлечения низкопотенциального тепла

Коллектор системы отопления

У заказчика всё сделано просто, но по уму. Вот и простенький коллектор для распределения потоков теплоносителя по системе. Это его внешний вид до подключения теплового насоса

Установка гидромодуля

Именно этот блок имеет встроенный теплообменник, где и происходит передача тепла от фреона к этиленгликолю (как в нашем случае). Плюс — автоматика, система защиты, встроенные электрические тены (на случай снижения эффективности при суровых морозах и высокой тепловой нагрузке)

Внешний вид системы отопления

У нас в штате компании и автоматчики (в смысле сотрудники, отвечающие за пуск-наладку), и инженера-теплотехники, которые могут выполнить расчёт и провести комплектацию объекта в зависимости от параметров самого объекта

Автоматика теплового насоса

Чем отличается использование рядного внешнего теплообменника от подобного гидромодуля? Наличием уже готовых решений (с точки зрения управления и автоматизации), заканчивая надёжностью. Можно управлять удалённо (со смартфона), подключить к системе «умный дом». Отопление дома насосом воздух-вода — это просто, комфортно и недорого!

Запуск и сдача системы отопления тепловым насосом заказчику

Система запускается, выводится на рабочий режим, проверяются все режимы работы и после этого подписывается акт выполненных работ. Началась гарантия

Подключение теплового насоса в контур отопления дома

На фотографии видно, что изменения были минимальны. Это, конечно, частный случай и касается объектов, где уже выполнен монтаж системы отопления Если же у вас стадия строительства, начальная стадия ремонта и вы задумались о создании эффективной системы отопления — мы предложим вам множество вариантов. Штатные проектировщики выполнят проект отопления, который и ляжет в основу договора. Мы занимаемся не только update`ом существующих, но и проектированием и монтажом систем отопления загородных домов с ноля.

Вот модели серии UNITHERM — самые популярные и востребованные при создании современных, высокоэффективных систем отопления загородных домов:

Фотография	Модель	кВт	до «минус»	Цена *	Монтаж **
	CH-HP8.0SINK3	8,0	-30	460000 Р	16400 руб.
CH-HP10SINK3	9,2	-30	480000 Р	16400 руб.
	1ф	12,0	-30	руб.
CH-HP12SINM3 3ф	12,0	-30	552000 Р	16400 руб.
1ф	14,0	-30	руб.
CH-HP14SINM3 3ф	14,0	-30	593000 Р	20900 руб.
1ф	15,5	-30	руб.
3ф	15,5	-30	руб.

* На оборудование предоставляется скидка от цены сайта по итогам создания коммерческого предложения.

** Установка внешнего блока и гидромодуля. Подключение к действующей или монтаж создаваемой системы отопления по итогам коммерческого предложения.

Оставьте заявку менеджеру, уверены, что вы останетесь с нами!

Виды насосов

Выше мы уже рассказали, на какие категории можно разделить ТН в зависимости от того, какие типы источников тепла используются. Остановимся на них подробнее.

Геотермальные системы

В качестве источника тепла у ТН используется запасенная тепловая энергия земли. Такие насосы считаются самыми эффективными, потому что температура грунта остается постоянной в течение всего года.

Эти системы подразделяются на горизонтальные и вертикальные. Но для их применения требуется довольно большая площадь под горизонтальные трубы. Для вертикальных систем необходимо выполнить значительные земляные работы.

Геотермальные с открытым циклом

В качестве теплообменника у ТН используется вода из водоема. Она после использования в качестве теплообменной жидкости снова возвращается в водоем. Допускается при наличии достаточного объема чистой воды и разрешения экологического законодательства.

Насосы закрытого цикла с теплообменником

Установка теплового насоса является самым эффективным вариантом, но в то же время и самым затратным.

Замкнутый тип ТН делится дополнительно на:

1. Горизонтальные — самые эффективные при условии, что имеется доступ к большим по площади земельным участкам. Размещаются в траншеях, которые расположены ниже промерзания грунта.
2. Вертикальные — используются в тех случаях, когда нет достаточного по площади земельного участка. Используются скважины глубиной до 200 метров — в них монтируются теплообменники.

Системы воздух-воздух, вода-вода и воздух-вода

Тепловую энергию воздушный ТН берет из атмосферы. Для монтажа такая конструкция отличается простотой.

Положительные свойства:

• поставить оборудование так же легко, как подключить кондиционер или холодильник;
• для установки не нужен большой теплообменник;
• после подключения сразу готов к работе;
• установка требует минимального обслуживания;
• не нужно монтировать систему отопления;
• обладает низкой стоимостью;
• отсутствует бак-накопитель.

Но такой насос обладает и существенными отрицательными свойствами:

• большая зависимость степени потребления электроэнергии от температуры уличного воздуха;
• необходимость в резервном источнике тепла при сильных морозах;
• наружный блок в морозы может обмерзать.

Воздух-воздух

Воздушный насос по принципу работы напоминает тот, что применяется в кондиционере в режиме обогрева с единственным отличием: ТН настроен на отопление, а кондиционер — на снижение температуры в комнате.

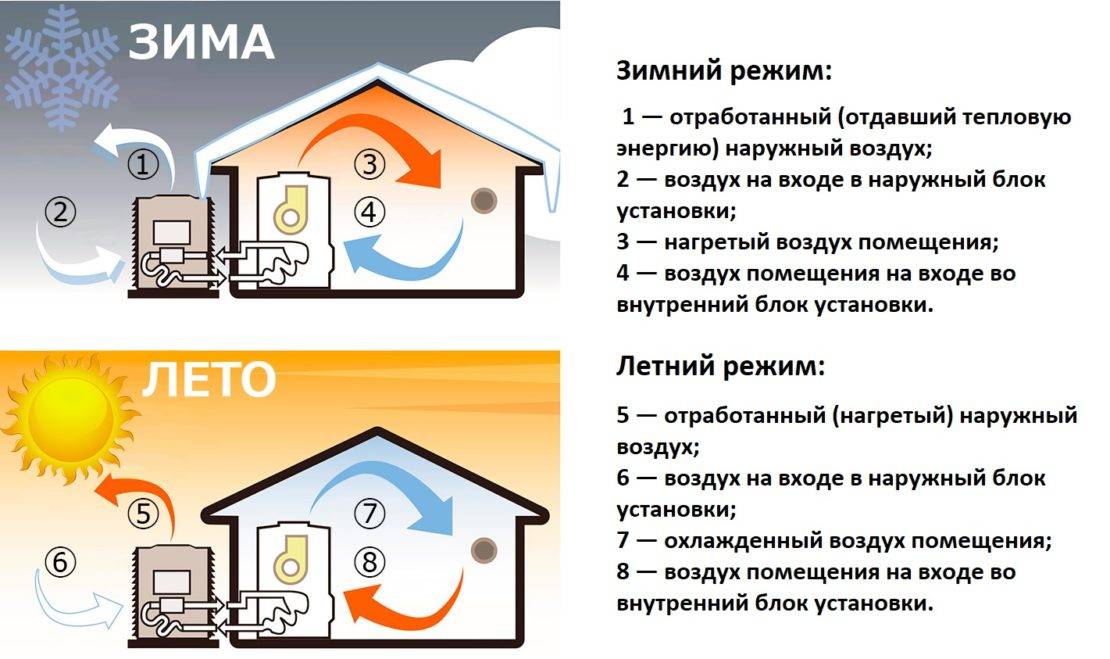

Принцип действия установки воздух — воздух заключается в следующем. Воздух, даже при низких температурах, имеет некоторое количество энергии. Только при абсолютном нуле тепловая энергия отсутствует. Большинство ТН способны получать тепло при температуре -15 °С. В настоящее время некоторые производители выпускают станции, сохраняющие отбор тепла при -30 °С. Забор тепла происходит при помощи испарения фреона, который циркулирует по внутреннему контуру. Для этой цели используется испаритель, в котором хладагент преобразовывается из жидкого состояния в газообразное. При этом поглощается тепло.

Следующим блоком, который расположен в этой системе теплоснабжения, является компрессор, который фреон из газообразного состояния превращает в жидкое. При этом выделяется тепло. Эффективность установки воздух — воздух напрямую зависит от температуры окружающей среды. Чем она ниже, тем производительность станции уменьшается.

Вода-вода

При такой системе во внутреннем контуре циркулирует легко испаряющаяся жидкость, например, фреон. В качестве контура внутри помещения могут быть водяные трубы, регистры или батареи, заполненные водой.

В качестве внешнего контура может выступать любой водоем с достаточно большим количеством воды — река, озеро или пруд. В этом случае теплоноситель забирает тепло из внешнего контура и отдает его контуру внутри помещения.

Воздух-вода

ТН типа воздух — вода является наиболее универсальной моделью. Она весьма эффективна в теплое время года, но в холодное время производительность существенно падает.

Простой монтаж является преимуществом системы — подходящее оборудование монтируется в любом месте. Тепло, которое удаляется из помещения в виде газа либо дыма, может повторно использоваться.

Водяной ТН берет тепло из грунтовых вод, которые прокачиваются через испаритель. Подобный ТН отличается неплохой эффективностью и повышенной стабильностью: эффективность — это результат значительной теплоотдачи воды. Разумеется, для использования установки такого типа нужно, чтобы грунтовые воды на территории имелись в достаточном количестве. Желательно, чтобы вода находилась не глубже 30 метров.

Система отопления с тепловыми насосами

Отопление воздух-воздух применяется в быту в локальных помещениях или во всем доме. При переоборудовании котельной газовый, электрический котлы станут дополнительным источником тепла, которые пригодятся при значительных понижениях наружной температуры – в этом случае эффективность ТН падает и резервный нагрев поможет справиться с нагрузкой на систему.

Удобнее всего применять тепловой насос как локальное оборудование местного значения, не придется покупать и устанавливать громоздкие агрегаты, подача тепла осуществляется по гибкой системе с регулированием нагрева, при этом поломка одного устройства не выведет из строя всю систему.

Локальная схема имеет и недостатки:

1. Сложности с четким направлением потока прогретого воздуха. Без системы воздуховодов направленности не добиться, а протягивать дополнительные трубопроводы не всегда рационально.
2. Эффективность одного мощного котла прогрева выше, чем совокупная производительность всех тепловых насосов, множество наружных блоков перегрузят фасад.
3. Максимальная протяженность трассы между внешним и внутренним блоком имеет ограничения. Параметры прописываются в техпаспорте устройств и могут стать препятствием для сооружения локальной сети отопления для офиса внутри небольшого строения.

Если обустраивается централизованная подача с применением теплового насоса воздух-воздух, то приобретается один мощный агрегат, прокладывается центральный воздуховод с отводами в каждое отапливаемое помещение. В стенах необходимо пробивать отверстия под воздуховоды, к тому же теплые потоки, подаваемые с потолка, поднимают пыль – но это единственные недостатки сети.

Плюсов больше:

• контроль температурных показателей нагрева во всех помещениях дома;
• доступность интеграции дополнительного оборудования – фильтров, увлажнителей;
• при снижении теплоэффективности, сеть дополняется прибором рекуперации, что минимизирует утечку тепла;
• одно мощное устройство обслуживать намного выгоднее.

Чтобы не сталкиваться с проблемой перемерзания наружных блоков, рекомендуется наладить систему подготовки воздуха на основе почвенного теплообменника – это упростит работу ТН воздух-воздух при понижении температуры.

Набор элементов для формирования воздушного отопления

Чтобы собрать систему, требуется наличие внешнего, внутреннего блоков и контура для транспортировки хладагента. Также пригодится вентилятор, который будет нагнетать воздух в каналы. Воздуховоды и вентиляционное оборудование пригодятся только при формировании централизованной сети, для локального прогрева хватит блоков и контура.

Внутренний блок устанавливается в помещении, наружный выносится за пределы строения. Установка наружного блока допускается на определенном расстоянии от внутреннего – размер удаления указывается в техпаспорте. Что касается внутреннего модуля, он навешивается таким образом, чтобы подавать тепло в локальную зону с учетом эффективности распространения потоков.

Где применяется воздушная система отопления?

Область использования зависит от типа сети. Прямоточные схемы с постоянным обновлением воздуха в помещении применяются в промышленных цехах, где есть риск скопления взрывоопасных или пожароопасных частиц. Локальный прогрев выгоднее использовать в офисах, частных строениях.

Система выгодна для хозяев домов при условии, если с другими теплоносителями возникают перебои. Например, обустройство газового отопления стартует от 7000$ (450000 руб.) плюс получение разрешений, регулярные проверки, а ТН воздух-воздух стоит от 1000$ (65000 руб.) и уже с первого дня эксплуатации может работать на отопление и охлаждение. Централизованная сеть не потребует разрешений, достаточно правильно просчитать протяженность трубопроводов и мощность агрегата – специалисты возьмут за составление проекта от 150$ (10000 руб.).

Выбор типа теплового насоса

Основным показателем этой системы обогрева является мощность. От мощности в первую очередь будут зависеть и финансовые затраты на покупку оборудования и выбор того либо иного источника низкотемпературного тепла. Чем выше мощность тепловой насосной системы, тем больше стоимость комплектующих элементов.

В первую очередь имеется в виду мощность компрессора, глубина скважин для геотермических зондов, либо площадь для размещения горизонтального коллектора. Правильные термодинамические расчеты являются своеобразной гарантией того, что система будет эффективно работать.

При наличии рядом с личным участком водоема наиболее рентабельным и производительным выбором станет тепловой насос вода-вода

Для начала следует изучить участок, который планируется для монтажа насоса. Идеальным условием будет наличие на этом участке водоема. Использование варианта типа вода-вода значительно сократит объем земляных работ.

Использование тепла земли напротив предполагает большое количество работ, связанных с выемкой грунта. Системы, которые в качестве низкопотенциального тепла используют водную среду, считаются наиболее эффективными.

Устройство теплового насоса, извлекающего тепловую энергию из грунта, предполагает проведение внушительного количества земляных работ. Закладывается коллектор ниже уровня сезонного промерзания

Использовать тепловую энергию грунта можно двумя способами. Первый предполагает бурение скважин диаметром 100-168 мм. Глубина таких скважин, в зависимости от параметров системы, может достигать 100 м и более.

В эти скважины помещают специальные зонды. При втором способе используется коллектор из труб. Такой коллектор размещается под землей в горизонтальной плоскости. Для этого варианта необходимо достаточно большая площадь.

Для укладки коллектора идеальными считаются участки с влажным грунтом. Естественно, бурение скважин обойдется дороже, нежели горизонтальное расположение коллектора. Однако не на каждом участке есть свободные площади. На один кВт мощности теплового насоса нужно от 30 до 50м² площади.

Сооружение для забора тепловой энергии одной глубокой скважиной может оказаться немногим дешевле рытья котлована

Но веский плюс заключается в существенной экономии места, что важно для владельцев небольших участков. В случае с наличием на участке высоко залегающего горизонта грунтовых вод, теплообменники можно устроить в двух расположенных на расстоянии около 15 м друг от дружки скважинах

В случае с наличием на участке высоко залегающего горизонта грунтовых вод, теплообменники можно устроить в двух расположенных на расстоянии около 15 м друг от дружки скважинах.

Отбор тепловой энергии в таких системах путем перекачивания грунтовой воды по замкнутому контуру, части которого расположены в скважинах. Такая система нуждается в установке фильтра и периодической чистке теплообменника.

Самая простая и дешевая схема теплового насоса основана на извлечении тепловой энергии из воздуха. Некогда она стала базой для устройства холодильников, позже согласно ее принципам разработаны были кондиционеры.

Самая простая тепловая насосная система получает энергию из воздушной массы. Летом она участвует в отоплении, зимой в кондиционировании. Минус системы в том, что в самостоятельном исполнении агрегат с недостаточной мощностью

Эффективность различных типов данного оборудования не одинакова. Наименьшими показателями обладают насосы, использующие воздушную среду. К тому же эти показатели напрямую зависят от погодных условий.

Грунтовые разновидности тепловых насосов имеют стабильные показатели. Коэффициент эффективности данных систем варьируется в пределах 2,8 -3,3. Наибольшей эффективность обладают системы вода-вода. Это связано, в первую очередь, со стабильностью температуры источника.

Надо заметить, что чем глубже расположен в водоеме коллектор насоса, тем стабильнее будет температура. Для получения мощности системы в 10КВт, необходимо около 300 метров трубопровода.

Основным параметром, характеризующим эффективность работы теплового насоса, считается его коэффициент преобразования. Чем выше коэффициент преобразования, тем эффективнее считается тепловой насос.

Коэффициент преобразования теплового насоса выражается через отношение показателей теплового потока и электрической мощности, затраченной на работу компрессора

Как подобрать тепловой отопительный насос воздух-вода

Правильно выбрав тепловой насос для отопления дома воздух-вода, можно раз и навсегда решить вопрос обогрева жилых и промышленных помещений. Подбор подходящей тепловой станции выполняют следующим образом:

• Тип корпуса – производители предлагают две базовых конструкции. Низкотемпературный моноблочный тепловой насос типа воздух-вода примечателен тем, что в помещении не устанавливается никакого оборудования, все необходимые узлы расположены на улице (либо в отдельном изолированном помещении). В дом входит только подающий и обратный трубопровод отопления. Сплит – системы, больше предназначены для бытового использования. Внешний блок устанавливается на улице и подключается к емкости накопителю. Разогретый фреон разогревает конденсатор, который методом косвенного нагрева передает тепло жидкости, используемой в качестве теплоносителя.
• Функциональные возможности – некоторые модели предназначены для подключения только к системе водяного обогрева здания. Применение других теплонасосов воздух-вода, подходит для отопления и горячего водоснабжения.
• Зависимость производительности от температуры окружающей среды – бытовые модели обычно ограничены температурой от +45°С до -15°С, можно приобрести оборудование, способное вырабатывать тепловую энергию даже при -25-32°С. Эффективность системы отопления дома с ТН воздух – вода, напрямую зависит от этого параметра.

Дополнительно, к параметрам при выборе, обращают внимание на мощность оборудования, компанию производителя, выпускающую теплонасос и себестоимость установки, включая проведение монтажных работ

Как сделать расчет необходимой мощности ТН воздух-вода

Существует два понятия, предварительный (в первом приближении) и проектный расчёт мощности. Первый можно выполнить самостоятельно, второй делает специализированное учреждение. В первом приближении, на каждый квадратный метр рассчитывают 70 Вт мощности ТН. Дальнейшие расчеты выполняют следующим образом:

1. Подсчитывают общую отапливаемую площадь.
2. Умножают полученную сумму на 0,7.
3. Полученный результат будет соответствовать минимально необходимой мощности оборудования.

Чтобы обеспечить максимальную экономичность отопления дома с помощью теплового насоса системы воздух-вода, потребуется грамотная проектная документация и квалифицированное выполнение монтажных работ.

Производители тепловых насосов отопления воздух-вода

Буквально 10 лет назад, на рынке предлагались всего несколько моделей тепловых насосов. Сегодня выбор стал намного больше. Ведущие немецкие производители, российские, японские и китайские компании, выпускают оборудование, с той или иной долей теплоэффективности.

Судя по отзывам покупателей, наиболее востребованными являются насосы следующих компаний:

• Viessmann – более 30 лет занимается выпуском тепловых насосов. С тех пор, продукция компании существенно изменилась. Были учтены пожелания потребителей, внедрены новые технологии. В ТН Viessmann используется инновационная автоматика, полностью регулирующая весь процесс работы, оптимизирующая процесс обогрева, в согласии с погодными условиями.
• Buderus – модели отличаются высокой производительностью. Предназначены для бытового и промышленного применения. Полностью соответствуют особенностям отечественной эксплуатации. В серии Buderus предлагаются насосы для обогрева площади до 500 м² и выше.
• Stiebel Eltron – еще одна немецкая компания, пользующаяся неизменным спросом у отечественного потребителя. В качестве достоинств можно выделить большой ассортимент предлагаемого оборудования, функциональность устройств и возможность подбора по индивидуальным запросам. Модели Stiebel Eltron имеют высокий уровень СОР и отличаются экономичностью.
• Heliotherm – австрийские теплонасосы, имеющие один из лучших показателей СОР среди всего термального оборудования. Имеют официальное представительство в РФ, что во многом облегчает монтаж, обслуживание систем и выполнение гарантийных обязательств. Теплонасосами Heliotherm оснащены более 15 000 различных объектов.

Стоимость установки ТН воздух-вода

Последние модели тепловых насосов обойдутся в 160-1200 тыс. руб. Цена варьируется, в зависимости от производителя. На стоимость сильно влияет «раскрученность» бренда. Китайские модели, имеют меньшую цену, но и уступают по надежности и показателям СОР.

Монтаж теплонасосов воздух-вода обычно входит в стоимость. Большинство производителей, дополнительно, бесплатно делают проект и предоставляют другие услуги по обслуживанию. Рассчитать полную стоимость, включая покупку ТН и его установку можно с помощью он-лайн калькуляторов.

Используйте солнечную энергию

Солнце обеспечивает тепловой энергией. Используя фотоэлектрическую систему, получите электричество для работы отопительного устройства, которое преобразует 1 кВт ч электроэнергии в 4 кВт тепла.

Летом и в переходный период фотоэлектрическая система покрывает эту потребность в электроэнергии почти на 100%. Экономично использовать воздушно-водяные тепловые помпы в сочетании с фотоэлектрической системой.

Воздушные термонасосы уже впечатляют низкими эксплуатационными расходами. Экологический след от применения отопления с такими устройствами можно ещё больше уменьшить с помощью солнечной энергии. Устройство солнечной энергии покрывают расход энергии в переходный период.

Плюсы и минусы самодельного оборудования

Тепловой насос представляет собой устройство, которое не производит тепло, а перемещает его с одного места в другое, повышая при этом температуру за счет компрессии. Этот процесс протекает по принципу цикла Карно, который заключается в движении рабочего тела (хладагента) по замкнутой системе. При смене его состояние с жидкого на газообразное и наоборот происходит выделение или поглощение большого количества энергии. Этот принцип используют в конструкциях холодильников, но механизм действия теплового насоса заключается в поглощении тепла снаружи и передаче его помещению.

Этапы цикла Карно:

• жидкий фреон по трубке поступает в испаритель;
• взаимодействуя с теплоносителем, которым выступают вода, воздух или грунт, хладагент испаряется, принимая газообразное состояние;
• рабочее тело проходит через компрессор, сжимается под давлением, что способствует повышению его температуры
• далее поступает в конденсатор, который выступает теплообменником;
• отдает полученное тепло теплоносителю и вновь принимает форму жидкости;
• в таком виде фреон поступает в расширительный клапан, где при низком давлении вновь движется к испарителю.

Устройство промышленного производства дорогое, срок окупаемости составляет в среднем 5-7 лет. Популярность теплового насоса из старого холодильника обусловлена минимальными материальными вложениями на изготовление агрегата и возможностью экономии энергозатрат при его работе.

Дополнительно выделяют следующие плюсы использования самодельного оборудования:

• отсутствие шума, посторонних запахов;
• не требуется установка вспомогательных конструкций, дымохода;
• работа оборудования не наносит вред окружающей среде, так как не предполагает выброс в атмосферу продуктов сгорания;
• возможность установки системы в удобном месте;
• многофункциональность. Зимой устройство используют как обогреватель, а летом в качестве кондиционера;
• безопасность. Эксплуатация не предполагает использование топлива, а максимальная температура узлов агрегата не превышает 90 0С;
• долговечность, надежность. Срок службы агрегата при использовании качественных комплектующих составляет 30 и более лет.

Основным минусом самодельных устройств является их малая производительность, поэтому их чаще используют как дополнительный вариант отопления отдельных комнат в доме. Собирать подобную систему рекомендуют в помещениях с хорошей теплоизоляцией и уровнем теплопотерь не более 100 Вт/м2.
