Кирпичный мангал своими руками

Какой кирпич подойдет для мангала

Рабочую зону лучше отделывать огнеупорным кирпичом. Если же постройка будет использоваться нечасто, то подойдет обычный красный. Наружную часть сооружения можно отделать облицовочным кирпичом — существует несколько разных вариантов по цвету и форме. Огнеупорный материал поможет сохранять тепло, а это пригодится для готовки на углях. При этом внешнюю часть конструкции можно выполнять из клинкерного кирпича. Иногда выбирают «состаренный» кирпич, тогда постройка будет выглядеть интереснее. Специальный печной или шамотный кирпич используют в самих жаровнях и в каминах, где огонь горит постоянно. Темный оттенок указывает на повышенную устойчивость к воздействию огня. Не стоит применять силикатный или керамический кирпич с пустотами. Чтобы не отягощать конструкцию, ее стенки выкладывают пустотелым клинкерным. Он стойкий к механическому воздействию и температурным перепадам.

Строим кирпичную шашлычницу

Шашлычница на даче или садовом участке – это, во-первых, функциональный и практичный агрегат для приготовления важнейшей на природе пищи – жареного мяса. Во-вторых, это некий центр притяжения друзей, родственников и знакомых приезжающих из города на выходные «на шашлычок». В-третьих, это элемент ландшафтного дизайна (посмотрите на фото), который (если сделан красиво и грамотно) способен украсить вашу дачу и просто радовать глаз.

В наши дни в магазинах представлен большой выбор различных мангалов для шашлыка. Это не плохой вариант, если вам нужна легкая шашлычница, которую можно собирать и разбирать. Но это не практично и не так долговечно, особенно если вы хотите, чтобы шашлычница постоянно стояла на вашем участке (что очень удобно и стильно, взгляните на фото). Мы рекомендуем вариант из кирпича.

Кирпичная шашлычница – это способ сделать приготовление мяса своеобразным ритуалом, красивым и значительным. Такая шашлычница практична, красива и обойдется вам недорого, если сделать ее своими руками. Если вы хотите построить такой агрегат своими руками, вам помогут видео материалы, а также наши рекомендации.

Делаем шашлычницу самостоятельно

Рассмотрим этапы работ:

  1. Выбираем место для установки.

Лучше всего подойдет открытое пространство, не слишком близко от высоких деревьев, заборов, деревянных построек. Необходимо также учитывать эстетические качества выбранного места. Кирпичная шашлычница может стать настоящим украшением дачи (как на фото), если ее правильно расположить. Далее – очищаем место, роем котлован.

  1. Возводим фундамент на опалубке (чтобы уберечь кирпич от трещин).

Нам подойдет и ленточный, и монолитный тип фундамента. Глиняный раствор используем в стандартных пропорциях, можно провести калькуляцию в интернете, если боитесь, что опыт вас подведет. Шашлычницу можно сделать из кирпича любого жаростойкого класса, шамотного, например. Следует класть на глиняный раствор.

  1. Кладка кирпича.

После затвердевания фундамента (через семь дней, как минимум), можно выкладывать три цокольных ряда, начиная с углов (следите за тем, чтобы углы были строго вертикальны, от этого зависит, будет ли ровной вся конструкция). Когда кладете второй ряд, не забывайте «перевязывать» его с первым, используя половинки кирпича.

  1. Теперь нужно построить «поддувало» – базу для самой топки в два ряда кирпича.

  1. Делаем трубу, как на фото.

Кирпичная труба будет держаться над топкой на четырех колоннах. Строго говоря, без трубы можно и обойтись, упростив конструкцию практически до мангала. Но труба позволит вам оборудовать «околомангальную» зону на свой вкус – поставить в нее плетеные кресла, скамейки и другую мебель, чтобы наслаждаться видом огня и вкусом мяса, не мучаясь при этом от дыма.

В целом, процесс постройки такой печи несложен, вы можете легко ознакомиться с ним по видео. Если вы самостоятельно строили в своем доме камин или русскую печь, выполнение этой работы не составит для вас труда и не отнимет много времени.

Закупаем материалы

Чтобы шашлычница прослужила долго и не требовала доделок и перестройки, необходимо запастись качественными материалами и инвентарем. Какие материалы понадобятся вам для того, чтобы построить такой агрегат своими руками? Ниже представлен список материалов и инвентаря для работы:

  1. Цемент.
  2. Щебень.
  3. Глина.
  4. Колосники.
  5. Уровень (он понадобится при кладке).
  6. Красный жаростойкий кирпич.
  7. Песок.
  8. Штыковая лопата.
  9. Бетономешалка.

В том случае, если вы не уверены, что способности и опыт позволяют вам выполнить такую работу достаточно качественно, всегда можно пригласить мастера-печника, специалиста по печам и каминам. Такой мастер быстро и хорошо выложит вам шашлычницу. Вопрос материального вознаграждения остается открытым – расценки у специалистов очень разные, в зависимости от опыта и региона.

Но все-таки, даже простейший мангал, который вы построите самостоятельно, может стать предметом вашей гордости. В него вы вложите душу, время и силы, а значит, даже обычный шашлык, приготовленный на нем, непременно станет особенно вкусным! Поэтому, если уж решились попробовать и рискнуть – дерзайте, все обязательно получится!

Удачной работы, пусть шашлычница радует глаз!

Оригинальный мангал из бочки

Металлические бочки есть почти в каждом огороде или в саду. В том числе уже давно не используемые. Одна из идей, по которой могут быть возведены мангал и барбекюшница своими руками: обложить такую бочку декоративным камнем или кирпичом.

Многие люди уже успешно реализовали такой мини-проект у себя на участке. Кстати, стоит такая бочка совсем недорого, поэтому можно приобрести её специально для этой цели.

Выбирая такой вариант, стоит озаботиться способом выгребания углей. Есть два основных подхода:

Изначально в бочке делается прорезь и вставляется дверца. Это более трудозатратный вариант, на который уйдёт время и деньги, пусть и небольшие. Но только в начале – в дальнейшем владелец такого мангала ещё не раз скажет себе спасибо за то, что организовал столь простой способ уборки золы и углей.

Приобрести или сделать совок, у которого ручка расположена под прямым углом относительно загребной части. В этом случае убирать будет чуть сложнее, зато на этапе строительства мангала ничего сложного нет.

Дымоход

Самым сложным узлом очага с дымоходом является узел сопряжения топки с трубой по следующим причинам:

  • сечение дымохода гораздо меньше размера топочной камеры, поэтому каждым рядом кирпича необходимо его уменьшать;
  • форма кирпича правильная, торчащие внутри конструкции углы автоматически становятся сборниками сажи и ухудшают тягу, поэтому конструкционный материал следует подрезать угловой шлифовальной машиной;
  • качественные порядовки позволяют пошагово осуществить крой кирпича и уложить его без ошибок.

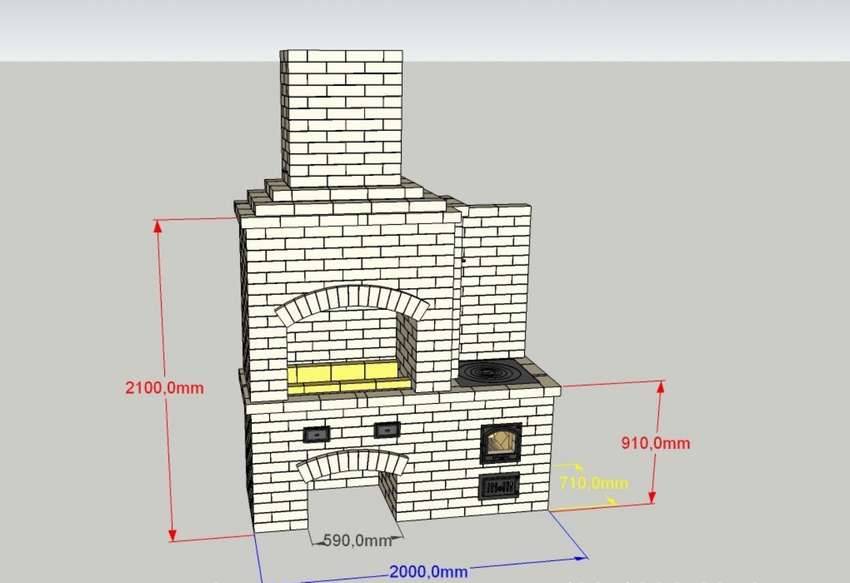

На нижнем фото приведено устройство мангала с дымоходом достаточно простой конструкции и полная схема с чертежами.

Фото увеличивается при клике

Для увеличения нажмите на схему порядвки

Проще всего изготовить дымоход из того же материала, что и сам мангал, хотя не всегда это видно на первый взгляд. Может казаться, что просто установить трубу и забыть будет значительно легче, но многие неопытные строители не учитывают один момент. А именно то что данный вариант сразу обеспечивает герметичность узла сопряжения трубы с жаровней, что убирает некоторые нежелательные трудности при строительстве. Однако, если делать кирпичом, тогда наружный размер кладки будет значительно больше, чем дымохода из сэндвича или асбоцементной трубы, что влияет на размер дыры в крыше, если он нужен. Это обязательно надо учитывать при выборе.

Приведём вам один из вариантом оформления верхней части кирпичного дымохода на нижнем фото и том, что справа, а вы уже решайте, подходит вам такой вариант или нет. Здесь видно, как пошаговые этапы строительстве, так и конечный результат.

Это обеспечивает соответствие архитектурного стиля и достаточную эстетику восприятия экстерьера беседки, в которую встроен мангал.

Простейший вариант мангала

Такой мангал своими руками из кирпича, по сути, представляет собой просто прямоугольник, выложенный из соответствующего материала. Дно иногда кирпичное, иногда с решёткой.

При выборе такого варианта вся суть постройки мангала сводится к тому, чтобы:

  • Выбрать ровное место.
  • Выложить кирпичом стенки буквой П.
  • В качестве подставок под решётки можно использовать обычные кирпичи.

Иногда по той же схеме применяют пеноблок, шлакоблок и другие материалы. Некоторые предпочитают изготовление из камня. Делая фундамент, лучше остановиться на жаропрочных вариантах – базальте, граните.

Строим печь мангал из кирпича своими руками

Подготовка площадки

Если место для строительства не забетонировано или, например, не выложено камнем, то придется подготовить площадку под мангал. Прежде всего, очистить от мусора и убрать верхний слой почвы. Необходимая площадь не менее трех квадратных метров.

СПРАВКА! Если мангал будет стоять не под навесом, то строить желательно не на глине, а на цементном растворе, добавив в него соль, в соотношении: на ведро раствора 1 килограмм соли.

Закладка фундамента

Начинать строительство печи-мангала требуется с монтажа фундамента. Размеры зависят от площади постройки, а глубина от плотности грунта. Чем плотность ниже, тем глубже делается фундамент. Армировать лучше стальными штырями или проволокой.

Ширина котлована должна быть больше самой печи на 10 сантиметров. Глубину копать примерно на 30 сантиметров. Если в почве много песка, то рыть котлован небольшой глубины, и перед заливкой фундамента надо установить опалубку.

Если земля глинистая, то заливать бетон для фундамента можно сразу без подготовки.

После установки деревянных опалубок, дно засыпать песком и гравием, утрамбовывая и поливая поверхность. После чего, залить раствором.

Фундамент через 10-15 дней наберет свою прочность, и тогда можно будет переходить к кладке. Но перед этим лучше обеспечить строение гидроизоляцией. Для гидроизоляции подойдет, например, лист рубероида.

Здесь используются любые другие материалы, которые будут способны удерживать так же тепло внутри мангала. Сверху наложить слой кирпичной кладки и залить все цементом. Теперь можно переходить к постройке печи-мангала.

СПРАВКА! Если вы живете в дождливой местности, то вместо котлована лучше использовать платформу из кирпича. Это поможет уменьшить воздействие излишней влаги на печь.

Фундамент

Мангал из кирпича может весить несколько тонн, поэтому фундамент под такое сооружение должен быть основательным. Конструкция представляет собой бетонную армированную плиту, уложенную на подсыпку из песка со щебнем или гравием.

Порядок устройства фундамента под мангал из кирпича своими руками:

Расчистить площадку, снять верхний слой почвы на глубину 30 см.

Подсыпать и уплотнить сначала слой щебня, затем песка.

Уложить гидроизоляцию — рубероид, гидроизол или другой рулонный материал.
Установить опалубку по периметру.
Под зону печи уложить арматурную сетку с ячейкой 150х150-250х250 мм из стержней диаметром 12 мм.
Остальной участок заармировать дорожной сеткой.

Залить бетон марки М200 толщиной 200-250 мм, уплотнить.

Через 3-5 дней бетон наберет прочность, потом можно снять опалубку.

На пучинистых грунтах рекомендуется фундамент опирать на сваи. Для этого пробурить отверстия сечением 200 мм ниже глубины промерзания с шагом 1 м, установить внутрь арматуру и залить скважину бетоном. Арматуру свай соединить сваркой с каркасом плиты, затем забетонировать.

Под массивные кухонные комплексы из кирпича сетка укладывается в 2 слоя. Избежать сил пучения поможет слой пенопласта или пенополистирола толщиной 50 мм под всей площадью фундамента.

Тонкости кирпичной кладки

«Если топливник у мангала из кирпича планируется арочный, то своими руками выкладывать такой архитектурный изыск будет достаточно сложно»

Прежде чем начать работать с кирпичом, специалисты советуют полить его водой. Это может делаться за сутки до использования материала или непосредственно в процессе кладки. В последнем случае кирпич просто погружают в воду секунд на тридцать, а затем наносят на него порцию раствора и помещают в соответствующее место. Процедура смачивания кирпича станет залогом лучшего сцепления кладки, так как элементы не будут забирать на себя влагу из глины.

Смачивание кирпича для лучшего сцепления

Что касается порядовки выкладывания кирпича, то ее можно посмотреть в интернете или придумать самостоятельно, законспектировав идею на листочке в клетку.

Порядовка для мангала из кирпича

Наиболее простым вариантом мангальной кладки считается смещенный. В этом случае каждый последующий ряд отодвигается на полкирпичика в сторону. Сдвиг может производиться поочередно вправо и влево.

Смещенный тип кладки для мангала

Начинать выкладывать цоколь стоит с углов, постепенно продвигаясь по намеченным линиям к центру. После каждого третьего ряда контролируйте качество работы уровнем или отвесом. Высота цоколя произвольная. В нем могут обустраиваться отсеки, предназначенные для складирования угля, дров или какой-нибудь специфической утвари.

Кирпичный мангал с цоколем

Над цоколем оборудуется топливник. Жаровней может стать уже готовое бетонное основание с армировкой или ее придется выложить все тем же жаростойким кирпичом. Если топливник у мангала из кирпича планируется арочный, то своими руками выкладывать такой архитектурный изыск будет достаточно сложно. Воспользуйтесь кружалом. С его помощью вы без проблем равномерно и под правильным углом распределите кирпичи.

Кружало для свода

Поверх топливника укладывается железобетонная балка. На перемычку ставится еще один кирпичный ряд. После этого выгоняются ветровые стены, и формируется дымосборник.

Мангал из кирпича с дымосборником

Работая над мангалом, нужно помнить:

1. Конструкция получится эстетичной, если все швы кладки будут одинаковой толщины.

2. Топку не стоит делать слишком высокой. Этим вы уменьшите тягу.

3. Установка внутри топки бордюров создаст проблемы при её чистке.

Для красивой кладки делайте одинаковые швы

Выкладывание кирпичного мангала с фотогалереей и видео

Кирпичные мангалы своими руками строятся двумя способами: сборкой «на сухую» и с использованием цементного раствора.

В первом случае сначала делается опора, поверх которой ложится цементная плита. Далее укладывается бортик. Поскольку между камнями остаются небольшие щели, то они будут играть роль поддувала. Возникает вполне логичный вопрос по обустройству дымохода. Он необходим для того, чтобы избавить повара и гостей от едкого дыма при приготовлении жаркого. Решить эту проблему можно просто — путем изготовления съемного короба. Он делается из жести и прикрепляется заклепками к раме из стального уголка без жесткой фиксации с кирпичом. Однако такая порядовка не отличается надежностью и долговечностью. Целесообразно построить капитальное сооружение, которое прослужит нескольким поколениям владельцев недвижимости.

Возведение постоянных мангалов проводится в такой последовательности:

  1. На фундаменте размещается первый ряд кирпичей. Выложенные камни выравниваются по его площади и подрезаются. Для этого используется молоток или болгарка с алмазным диском.
  2. После подгонки первого ряда начинается возведение опорных стенок. При необходимости между ними делаются простенки и устанавливаются полки из асбоцемента. Раствор для кладки замешивается из цемента и песка в пропорции 1:3.
  3. Стенки перекрываются железобетонной плитой. Ее можно сделать самостоятельно, залив положенную поверх них панель из ГКЛ или ОСП цементным раствором с включением прутов арматуры.
  4. Поверх застывшей плиты из шамотного кирпича выкладывается топка, в которой предусматривается место под ящик для углей и пепла.
  5. Обустраивается дымоход. Делается он из кирпича или нержавеющей стали. К дымоходу крепится вытяжная труба с закрепленным на ней козырьком от дождя.
  6. Вот вам ещё одна порядовка для наглядности

    .

Для того чтобы делать красивые и долговечные мангалы из кирпича, видео будет хорошим подспорьем в предстоящей работе, на нём есть пошаговая инструкция и много важных рекомендаций от мастера. Сотрите внимательно, так как очень много нюансов, которые надо учитывать и видеть сразу.

Ну, и фотогалерей с абсолютно разными дизайнами. Каждое фото увеличивается при клике.

Просушенный очаг обкладывают речной галькой или рваным камнем. Крепление облицовки осуществляется на раствор, изготовленный из глины и промытого песка. Пока мангал сохнет (для этого нужно 2-3 недели), вокруг него можно уложить тротуарную плитку. Для защиты повара от дождя и солнечных лучей над очагом целесообразно соорудить небольшой навес из стальных труб и металлопрофиля.

Этап седьмой. Сооружаем арку

Далее нужно продумать, как будет сооружена крыша под дровник и арка. В дровнике можно соорудить дополнительную стенку, на которую будут опираться металлические балки. Помимо того, необходимо позаботиться о площадке под топливник.

Если применяется кирпич б/у, то желательно снова обработать стены. Топливник начинает формироваться именно снизу. После этого выкладывается подовый элемент топливника – непосредственно на засохший раствор.

По центру необходимо оставить немного свободного пространства под решетки. Швы заделываются раствором, после чего можно продолжить строительство топливника.

Когда высота достигнет требуемой грани, работу можно остановить для того, чтобы затереть швы на новой кладке.

А теперь возвращаемся к «соседней» части будущего мангала из кирпича своими руками. Перекрытие будет выполнен из листа «оцинковки». Дровник перекрывается листом, а на изображении ниже вы можете увидеть, что металл перекрыт кирпичом приблизительно на 50 миллиметров.

Далее можно продолжить строительство задней стенки, укладывается несколько рядов над фронтальной аркой под топливник. Теперь конструкция уже больше напоминает мангал!

Используемый кирпич, кладочный раствор и прочие материалы

Чтобы сложить печь барбекю, понадобится кирпич обыкновенный и кирпич шамотный, устойчивый против высокой температуры. Из шамотного кирпича выкладывается топка и дымоход.

Топка выложена из шамотного кирпича

Обычный кирпич служит для того, чтобы выложить корпус печи. Рассчитывая количество кирпича, необходимо учитывать данный фактор.

Важно знать! Обычный кирпич характеризуется стандартными размерами 250х120х65 мм, если не брать во внимание, что может быть двойной или полуторный формат. Шамотный кирпич может иметь различные размеры

Наиболее близким по размерам, если его сравнить с обычным кирпичом, считается шамотный кирпич марки ШБ-8. Его размеры 250х124х65 мм, поэтому лишние 4 мм можно компенсировать за счет разности ширины швов. Остальные марки имеют существенные различия в размерах по сравнению с обычным кирпичом.

Шамотный кирпич

Очень важно приготовить правильно кладочный раствор для печи, так как обычный раствор не подходит, поскольку печь работает в условиях повышенных температур. Несмотря на требования, такой раствор без проблем можно приготовить самостоятельно, главное – это придерживаться правильного соотношения глина/песок:

  • При использовании тощей глины – 1:1.
  • При использовании глины средней жирности: 1:1,5.
  • При использовании жирной глины – 1:2,5.

Для приготовления качественного кладочного раствора, глина замачивается в воде за сутки до ее использования, после чего к ней добавляется просеянный песок, и смесь тщательно перемешивается до однородной массы. Консистенция раствора будет правильной, если он начинает «сползать» с мастерка, перевернутого градусов на 45.

Кладка обычного кирпича осуществляется с помощью обычного цементно-песчаного раствора.

Важный момент! Чтобы не иметь проблем с кладочным раствором, достаточно приобрести в магазине готовые кладочные растворы в сухом виде. Перед началом работы их просто готовят, добавив нужное количество воды.

Металлический уголок также можно считать основным строительным материалом, так как с его помощью формируются своды топки и поленицы, а также рабочая поверхность столешницы, если она делается из кирпича.

Остальные элементы печной конструкции, в том числе и решетку для барбекюшницы, можно приобрести по мере необходимости, хотя лучше будет, если они всегда будут под рукой. Поскольку такие элементы, как дверки печи и поддувала, колосники, варочная поверхность, заслонки различные сделаны из металла, то у них разная степень расширения, если их сравнить с кирпичом. Чтобы не было проблем, все эти элементы вмуровываются с использованием асбестового шнура. С помощью этого шнура формируется зазор, величиной до 5 мм, между металлическими изделиями и кирпичом.

Мангал-коптильня

Конструкция мангал-коптильня сама по себе очень удобное и практичное изделие, поскольку за один прием можно приготовить и шашлык и закоптить мясные продукты

Чтобы начать самостоятельно делать, нужно обратить внимание на важные нюансы:

  • Размеры конструкции стоит подбирать с учетом количества людей, которых нужно будет накормить. Слишком маленькие изделия не будут удобными, поскольку прийдеться разделать процесс приготовления пищи на несколько подходов. Слишком большие сооружения не выгодны из-за того, что не вся поверхность будет использоваться.
  • Каким будет сооружаться изделие: стационарным или разборным.
  • Основной материал для изготовления: метал или кирпич.

Мангал-коптильня

Особенности построения коптильни

В постройке коптильни рекомендуется чтобы сооружение включало крышку, которая будет задерживать дым для копчения продуктов. Существует несколько способов ее изготовления:

  • Соорудить ее раздвижную из двух половинок.
  • Сделать с одной половинки. В таком случае она будет откидная.
  • Съёмную.
  • Задвигающую.

Основание коптильни можно разместить на ножках из метала, или сделать кирпичные опоры. Длину ножек можно подобрать индивидуально. В конструкцию мангала-коптильни можно встроить дополнительный столик. При таком варианте будет комфортно готовить еду на приспособлении.

При сооружении этого девайса нужно быть готовым к тому, что это займет много времени и сил. Но то, что получиться в результате будет полезным на протяжении многих лет. Качественно сделана конструкция– это залог того, что приготовленные блюда всегда будут вкусными.

Очень компактная коптильня

Весь процесс состоит из тех же этапов, что и предыдущие изделия. Отличие в том, что укладка кирпичей делается по другим чертежам.

Что касается облицовочных работ, то также требуется уделить этому не мало внимания. Можно использовать декоративный кирпич. Сейчас его видов большое количество, поэтому внешне девайс можно сделать таким как требует того обстановка. Также, чтобы вся локация изделия выглядела эстетично, можно обложить ее тротуарной плиткой.

Принцип работы печи для барбекю, её отличия от мангала

Опытные мангальщики, через чьи руки прошли многие килограммы приготовленного мяса, хорошо знают, что на мангале продукт жарится только снизу за счет довольно горячего инфракрасного излучения тлеющего древесного угля. Верхний слой мяса на шампуре обдувается свежим воздухом и поэтому шампуры с продуктами нужно постоянно поворачивать.

Совсем по иному приготавливаются продукты в печи барбекю. Решетка, на которую они укладываются, размещается на 20-25 см ниже уровня боковых стенок и это имеет большое значение. В отличие от мангала, поддон для угля в печи для барбекю делается сплошным, без отверстий для получения тяги.

Уголь тлеет, а не горит. Продукты постепенно «доходят» в нежарком излучении тлеющего угля и тепла, отраженного от стенок конструкции. Причем копоть на стенках конструкции, словно зеркало, отражает назад все тепловое излучение, и продукты равномерно прогреваются со всех сторон. Благодаря высоте стенок над продуктами создается теплая воздушно-дымовая подушка, придающая пище особый подкопченный аромат.

Если для шашлыка подходит только самое мягкое мясо, то для приготовления в барбекю ограничений гораздо меньше. Да и блюда, как правило, получаются более нежными и сочными, однородно пропеченными на всю толщину. Даже старая жесткая говядина, правильно приготовленная в печи барбекю своими руками, под хрустящей запеченной корочкой скрывает нежнейшее мясо, которое получается за счет поджаривания и одновременно запекания в собственном соку.

Казалось бы — всего 25 см, совсем незаметная разница в конструкции, но в кулинарном отношении она играет колоссальную роль. Видимо поэтому для организации легких пикников на даче или для оборудования места отдыха во дворе загородного дома в последние годы чаще выбирают барбекю, а не печи мангалы. Тем более что конструкций каменных барбекю сегодня настолько много, что выбрать подходящую среди них — не составляет труда. Да и по своему функционалу эти конструкции уже могут соперничать с традиционными кирпичными печами.

Мангал из огнеупорного кирпича с металлической окантовкой — рамой

Для этого варианта понадобятся начальные навыки сварочных работ. Конструкция выполнена из огнеупорного шамотного кирпича и помещена в металлическую раму. Устанавливается на подставку, сваренную из профильной трубы.

Порядок изготовления:

  1. Выкладываем дно. На него уйдет 7,5 кирпича.
  2. Выкладываем стенки. Кирпич ставится на бок. Понадобится 7 кирпичей.
  3. Изготавливаем две рамки из уголка 45х45 мм — для дна и для верха шашлычницы: нарезаем уголок; свариваем под углом 45 градусов; на раму для дна поперек навариваем арматуру, чтобы кирпич не выпал; зачищаем и красим.
  4. На раму с перемычками укладываем кирпичное дно и стенки, промазывая термостойкой мастикой или глиной. Даем конструкции день просохнуть.
  5. Устанавливаем верхнюю рамку. Соединяем сваркой с нижней рамой 4 перемычками из арматуры.
  6. Свариваем подставку из уголка и труб диаметром 50 мм.

Мангал с дымоходом

Конструкция немного походит на барбекю, но к ней добавились: место для дров, отдельная столешница, дымоход и закрытый мангал.

Основная часть выполняется в форме буквы «Ш» и ставится на забетонированную поверхность. Далее возводится перегородка, но кирпич необходимо класть поперёк, для большей надёжности.

Обратите внимание!

  • Как пристроить террасу к дому — просто и быстро строим простейшую террасу из разных материалов (90 фото)

  • Новинки поделок для сада — подробный мастер-класс создания уникальных скульптур и декораций для сада (120 фото идей)

  • Как сделать коптильню горячего копчения — 75 фото лучших идей и пошаговых инструкций

Следующим этапом ложится место под приготовление продуктов и задняя стенка. При возведении жаровни лучше брать огнеупорный материал, он меньше подвергается эрозии.

В завершении делается дымоход. Применять можно кирпич или металл. Если кирпич, то кладётся он ступеньками на сужение, а если метал, то просто берётся заготовка и устанавливается поверх мангала.

Инструменты и материалы

Перед тем, как построить кирпичный мангал на даче, нужно по готовому или составленному заранее проекту самостоятельно рассчитать требуемое количество материалов.

Это необходимо, чтобы не столкнуться с их нехваткой или наоборот, чрезмерными оставшимися излишками. На основании рассчитанных по проекту количеств материала составляется смета.

Расчет делается так, чтобы материал был с небольшим запасом. Из инструментов понадобятся:

  • лопата;
  • корыто или бетономешалка;
  • ведра для раствора;
  • мастерок;
  • уровень, отвес;
  • дисковая пила.
  • шамотный (печной) кирпич, выдерживающий температурные перепады без растрескивания;

Расходные материалы:

  • материал для фундамента (бутовый камень, цемент, песок, щебень, доски или гладкая фанера для опалубки);
  • арматурная сетка;
  • лист железа;
  • металлические решетки, задвижки, уголки, дверцы.

Если мангал проектируется с нишами и рабочей областью — дополнительно понадобится столешница из камня. В качестве кладочного раствора обычно берут смесь глины с песком, по крайней мере, для топки.

Цементный раствор будет быстро разрушаться и растрескиваться при воздействии высоких температур (может достигать 1000 °С в топке) и температурных перепадов. Глину обязательно предварительно замочить на несколько дней. Глина и строительные смеси с ней предлагаются в строительных магазинах.

Справка: огнеупорный материал требуется для выкладки топливника, непосредственно контактирующего с огнем. В целях экономии для возведения цоколя и элементов, не испытывающих воздействия открытого пламени и высоких температур, можно взять обычный кирпич — в т.ч. оставшийся от разбора каких-либо сооружений, очищенный от остатков раствора.
